Разновидности краскопультов
Все существующие на данный момент приборы для покраски можно разделить на три основные категории в зависимости от способа распыления краски. К этим категориям относятся:
- HVLP. С английского эту аббревиатуру можно перевести как «высокая мощность, низкое давление». В принципе, в этом и заключается отличительная особенность краскопультов этой категории. Также стоит отметить экономность приборов – они расходуют меньше краски, чем краскопульты других видов. «Дымка» во время работы также не наблюдается. Недостатком моделей типа HVLP является чрезмерный воздухорасход и потребность в воздушных фильтров.
- RP. Пулевизатор этого вида представляют собой улучшенную версию HVLP. Они характеризуются более высоким давлением, которое позволяет делать факел шире и расходовать существенно меньше воздуха при покраске автомобиля.
- LVLP. Тип характеризуется сниженным уровнем давления и сниженным уровнем расхода сжатого воздуха при покраске. Если вы используете пулевизатор типа LVLP, то вам будет достаточно компрессора с производительностью от двухсот литров в минуту.
Настройка краскопульта для покраски автомобиля
Каждый вид краскопультов обладает своими собственными уникальными особенностями, которые нужно обязательно учитывать при его эксплуатации. Потому нелишним будет прочитать инструкцию к прибору перед работой, если вы хотите покрасить авто правильно.
Как настроить пистолет для подачи краски и под лак?
После выставления размера факела и подбора оптимального давления регулируется подача краски. Для этого регулировочный винт закручивается до упора, после чего отпускается на два оборота.
Мнение эксперта
Илья Вячеславович
Консультант сайта krasymavto.ru по кузовному ремонту
Задать вопрос
Не рекомендуется при регулировке пробовать сразу большую подачу. Неопытный мастер может уже на первых выпрысках испортить поверхность и зря израсходовать материал.
Кроме того, и окрасочная камера окажется сильно загрязненной. За одну секунду распылится чересчур много краски, а незначительные задержки и чрезмерное приближение к поверхности приведут к неэстетичным потекам. В этом отношении малая подача выгоднее: эффективнее прибавить подачу в процессе, чем убавлять.
Принцип действия механизма регулировки подачи заключается в том, что регулировочный винт выступает как ограничитель движения иглы из нержавеющей стали. Благодаря такой конструкции она не может полностью открыть выходное отверстие для краски. Таким образом, у оператора есть возможность импровизировать и приспосабливаться, открыв полностью винт и оперируя вручную силой нажатия курка.
Как работает краскопульт пневматический — подробное описание
Принцип работы пульверизатора основывается на обдувании сжатым воздухом вытекающего из сопла покрасочного материала. Воздух при соединении с жидким составом краски осуществляет перенесение на окрашиваемую поверхность. Такой способ соединения и перенесения краски на поверхность позволяет осуществить равномерное ее распределение. Равномерность распределения покрасочного материала зависит от давления сжатого воздуха.
Здесь важно понимать, что чем больше давление сжатого воздуха, тем соответственно мельче будут капли краски. Это отражается на качестве нанесения слоя краски
Именно поэтому, чтобы добиться максимально эффективного и аккуратного нанесения краски через пульверизатор, важно уделить внимание величине давления воздуха. Далее рассмотрим подробное описание принципа работы пневматического пистолета:
В нижней части рукоятки пульверизатора находится штуцер, посредством которого инструмент соединяется с компрессором
В рукоятке имеется канал, по которому проходит воздух, и заполняет воздушную камеру. Эта камера находится возле нижнего регулировочного винта
В камере стоит регулирующий клапан, посредством которого осуществляется настройка давления воздуха. Если на инструменте отсутствует регулятор давления воздуха, то ограничительного клапана также нет
Из камеры воздух под соответствующим давлением поступает дальше по каналам пистолета, что происходит при нажатии оператором на курок. Курок соединяется с воздушной камерой посредством штока, который воздействует на пропускной клапан, тем самым открывая подачу воздуха
Чем сильнее нажимается курок, тем больше величина давления. Именно поэтому курок можно называть регулирующим
Воздух из камеры по каналу поступает в еще одну регулируемую камеру. Ее предназначение заключается в том, чтобы сформировать размер факела. Путем перемещения регулятора происходит открытие первого или второго канала. В зависимости от выбранного канала, формируется размер факела
Из этой камеры воздух проходит по распылительному каналу, и поступает на средний ряд распределительного кольца пистолета
Выходя из отверстий, воздух проходит через круглые отверстия среднего ряда дюзы
Из среднего ряда дюзы воздух передается на головку, и выходит наружу через отверстия, которые расположены ближе к соплу подачи материала. В результате получаем круглый по форме и маленького размер факел
Если регулятор размера факела установить в положение «max», то воздух будет проходить не только по первому, но и второму каналу, и перемещаться через средние и крайние отверстия дюзы
Сжатый воздух выходит через крайние и средние отверстия форсунки (их еще называют рогами), тем самым формируя сплющенный (плоский) по форме факел большого размера
Материал подается из специальной емкости, которая не обязательно должна находиться сверху. Емкость может быть снизу или сбоку, но самый распространенный вариант, когда бачок находится сверху
Краска при заполнении бачка по каналу поступает в специальную камеру, заполняя ее
Ее подача из камеры к соплу осуществляется при открытии клапана в виде запорной иглы, который управляется курком
При нажатии на курок происходит одновременная подача воздуха и лакокрасочного материала к форсункам пистолета
При этом важно знать, что курок имеет два положения. Первое положение называется нажатием до половины, при котором осуществляется подача воздуха по каналам, и выход его через отверстия воздушной головки
При более сильном нажатии курка происходит открытие клапана для подачи материала
Чем дальше игла отходит от канала, открывающего доступ к отверстию сопла, тем выше скорость распыления краски, а также больше расход. Регулировка осуществляется при помощи винта настройки подачи материала
В результате происходит следующее — выходящий из центрального отверстия сопла материал подхватывается сжатым воздухом, выходящим из отверстий форсунки, и переносится на направленную поверхность. Капли краски настолько мелкие, что она ложится максимально ровно и гладко.
Надо также отметить, что далеко не все краскопульты имеют регулятор давления воздуха. На таких инструментах регулировка осуществляется при помощи винта на дополнительно подключаемом редукторе или на компрессоре.
Это интересно! Краска из отверстия сопла вытекает не автоматически, а за счет разрежения, формирующегося от давления сжатого воздуха, выходящего через отверстия воздушной камеры.
https://youtube.com/watch?v=_-FRMq0HcmQ%3F
Как держать пистолет?
Краскораспылитель всегда нужно направлять только под прямым углом к окрашиваемой поверхности, то есть продольная ось дюзы должна располагаться перпендикулярно крылу автомобиля, иначе качественного результата, осуществляя окраску крыла, получить не удастся. Если держать распылитель под другим углом, отличным от прямого, процесс пойдет неравномерно, и в одной части поверхности краска ляжет тоньше за счет того, что расстояние от факела до нее будет больше, а в другой части крыла, где расстояние от факела будет меньше, окрасочный материал ляжет более толстым слоем.
Результатом неверного расположения пистолета относительно окрашиваемой поверхности могут стать перекосы слоев или рябь на однотонных лаках и красках, а на металликах это приведет к возникновению облаков или полос плохо прокрашенного материала. При этом расстояние от пистолета до объекта окраски следует сохранять на уровне от 15 до 20 см. Если не соблюдать рекомендуемую дистанцию и держать пистолет чуть ближе к крылу, то могут возникнуть подтеки и появиться перекосы слоев за счет того, что слой окрасочного материала станет толще, поскольку концентрация краски на единицу поверхности будет выше. Если же пистолет будет находиться дальше от окрашиваемой площади, чем рекомендуемая дистанция, то покрытие будет шероховатым, кроме того, появится перерасход лакокрасочных материалов.
Основные неисправности при работе пульверизатора.
Нужно знать, как правильно настроить краскопульт, чтобы понять работает ли он.
- Давление в пульверизаторе должно быть установлено индивидуально в зависимости от модели и краски, которая применяется (ее вязкости).
- Краскопульт следует держать в 30 см от окрашиваемой поверхности. Нужно сделать пару тройку резких кратковременных выбросов краски для оценки результата.
- Если на поверхности остаются толстые пятна краски это значит, что давление довольно низкое.
- Пятно, имеющее неправильную форму, например, в виде полумесяца указывает на неисправность дюзы, сопла, головки краскопульта.
- Если отпечаток краски имеет правильную круглую форму и краска при этом распределяется равномерно, подается непрерывно, значит, воздух подается оптимально.
- Для регулировки подачи воздуха следует помнить, что регуляторы могут быть встроенными и съемными.
Как отрегулировать краскопульт со съемным регулятором? Для управления давлением нужно на полную мощность запустить регулятор там, где ресивер соединяется со шлангом. Для встроенного регулятора давление изменяют, только держа курок нажатым. Это необходимо для того, чтобы исключить внезапные резкие перепады подачи воздуха при начале работы.
регулировка потока краски
Регулировка краскопульта необходима перед каждой покраской. Подачу краски необходимо начинать с маленького впрыскивания. Это позволит сэкономить краску. Регулировочный винт следует закрутить полностью, а потом немного ослабить его. Ведь чем сильнее закручивают винт, тем меньше становится отверстие в игле для подачи в нее краски. Так, надавливая на курок с различной силой, и медленно ослабляя регулятор, можно постепенно добиться хорошего и подходящего уровня подачи краски.
Особенности настройки для краскопультов с разным расположением бачка
У краскопультов расположение бака может быть либо снизу, либо сверху. Проще устройство с нижним баком, ведь оба вида имеют принципиальные особенности:
- Краскопульт с верхним баком подойдет для работы с вязкой краской. Но использовать его непросто: нужно всегда держать его под одинаковым углом, что непросто при долгой работе. Смена материала также трудоемкий процесс, поэтому бак нужно расходовать полностью.
- Наиболее практичным представляется устройство с нижним бачком. Единственный минус – он не годится для работы с очень вязкой краской.
Расположение бака над ручкой неудобно и с точки зрения усталости: если бак снизу можно поддержать рукой, сверху это сделать сложнее. Таким образом, довод в пользу краскопульта с верхним баком один – если используется вязкая краска.
Подготовка краски к работе
Для правильной подготовки краски к нанесению потребуется отдельная пластиковая емкость или мерная линейка. Обычно производители указывают на упаковке пропорции, в которых смешивается смесь с активатором. Так, например, маркировка 2х1 указывает на необходимость смешивания двух частей объема краски с одной частью объема активатора.
Для точного пропорционального смешивания нужна мерная линейка. Если она отсутствует, можно воспользоваться пластиковой емкостью. На нее следует нанести равномерную градуировку, которая поможет точно отмерить пропорциональные части отвердителя и самого окрасочного материала.
Для эффективного распыления и получения эстетичного привлекательного глянца важен такой фактор, как уровень вязкости состава. Чтобы добиться требуемого показателя, к активированной краске добавляется растворитель. Здесь могут возникнуть сложности, поскольку не все изготовители указывают в инструкции рекомендованное соотношение красящего средства с растворителем.
Опытные специалисты готовят смесь на глаз, добавляя второй компонент маленькими порциями и наблюдая за консистенцией. Новичкам лучше всего уже при покупке краски подобрать окрасочный материал с подробной инструкцией по смешиванию. Человек по натуре своей полигамен – как общество не пыталось тысячелетиями зажать нас рамками моногамии, мы упорно не поддаемся. И хотя существует стереотип, что к походам налево в большей степени склонны мужчины, на самом деле женщины тоже не отстают – им даже хватает нахальства снимать секс измены на видео. Контент получается яркий, сдобренный боязнью разоблачения, еще больше подогревающей страсть. И хотя подобные ролики, естественно, ни в коем случае не должны были попасть в чужие руки, всегда найдется канал утечки, через который самые сочные видео обязательно попадут в интернет. Если на банке указано, например, 2х1+10% — это означает, что к краске, активированной в соотношении «два к одному», прибавляется 10% растворителя от общего объема.
Когда планируется покрасить поверхность с эффектом «металлик» или с дополнительной защитой от внешних факторов, делается двухслойное покрытие. В этом случае сначала наносится базовая краска, а после этого – акриловый лак.
Подготовка акрилового лака проводится в соответствии с инструкцией производителя. Составные части смешиваются в тех пропорциях, которые указаны на конкретной упаковке. При двухслойном покрытии нет необходимости активировать краску. Ее высыхание обеспечивает испаряющийся растворитель.
Регулировка подачи воздуха
Приготовив ЛКМ, залейте состав в краскопульт и начинайте подбирать давление для покраски автомобиля. Закрепите кусок ватмана на стене и произведите на него несколько тестовых распылений. Подстраивать уровень подачи необходимо до того момента, пока вы не сможете нанести на поверхность ватмана тонкий равномерный слой краски, не имеющий подтеков.
Подбирать давление нужно индивидуально в каждом конкретном случае. Зависит это от нескольких факторов: типа и марки краски, ее вязкости, вида и модели краскопульта и пр. Вследствие всего этого, установить норму, необходимую в вашем случае, проще всего экспериментально – в ходе постепенного и плавного добавления сжатого воздуха и последующего анализа тестовых окрашиваний.
Например, если краска не распыляется, а покрывает картон крупными либо мелкими каплями, то нужно прибавить воздуха. Когда факел на поверхности имеет форму восьмерки, это говорит о том, что подача воздуха чрезмерна, иными словами – напор слишком высокий. Регулировать подачу воздуха можно несколькими способами:
Главная ваша задача, когда регулируется подача воздуха при покраске авто – это найти его оптимальную величину, при которой факел краскораспылителя будет обладать красивой растянутой формой, без вкраплений и брызг. Необходимо, чтобы красящий состав распылялся по участку отпечатывания факела равномерно. Лишь тогда можно говорить о том, что давление подобрано правильно, и вы можете начинать покраску автомобиля.
Стоит отметить, что качественные краскораспылители, существенно облегчающие регулировку давления и настройку формы факела, стоят достаточно дорого. Вследствие этого, они доступны далеко не всем автовладельцам. Поэтому лучшее решение для самодеятельного автомаляра – приобрести краскопульт среднего класса, имеющий оптимальное соотношение качества и цены.
Давайте выясним, как выполняется настройка краскопульта, для того чтобы слой укладываемого покрытия был максимально ровный
Ведь совсем неважно, насколько высокотехнологичный и дорогой распылитель вы приобрели, без правильной настройки инструмента, качество покрасочных работ будет неудовлетворительным
Впрочем, до того как настроить краскопульт попробуем разобраться с тем, что собой представляет данное устройство.
Настроить и применить по назначению распылитель несложно
Устройство и принцип работы пистолета для покраски
Он состоит из следующих элементов:
- В его состав входит резервуар с краской, которую надо нанести на объект.
- Корпус, в котором предусмотрены каналы для прохождения сжатого воздуха.
- С помощью выходного сопла формируется факел, имеющий нужную форму и размеры.
- Спусковой рычаг для управления работой клапанов.
- Специальные винты позволяют регулировать нужным образом интенсивность прохождения сжатого воздуха и поступление краски для распыления.
Спусковой рычаг сначала открывает канал для поступления сжатого воздуха, затем — клапан для подачи краски.

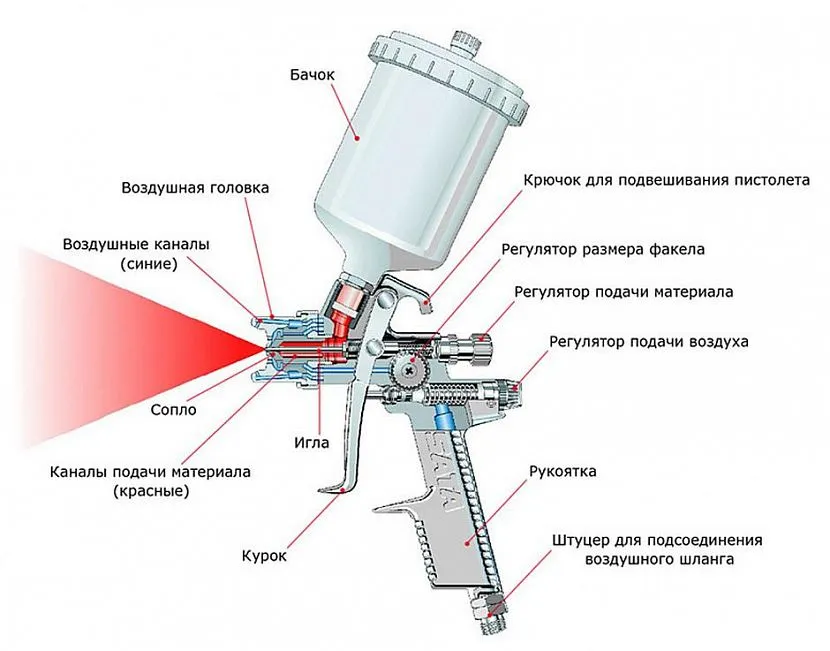

Устройство пистолета для покраскиИсточник artmalyar.ru
Установка нужного режима работы производится при помощи использования специальных винтов:
- На боковой части имеется винт, который позволяет изменять форму факела нужным образом.
- С тыльной стороны инструмента расположены два винта. Тот, который находится выше используется для того, чтобы увеличивать или уменьшать интенсивность подачи краски.
- Винт для регулировки поступления воздуха находится ниже того, который применяется для подачи краски из резервуара.
Настроив эти регулировки, мастер обеспечивает нужный режим работы инструмента.

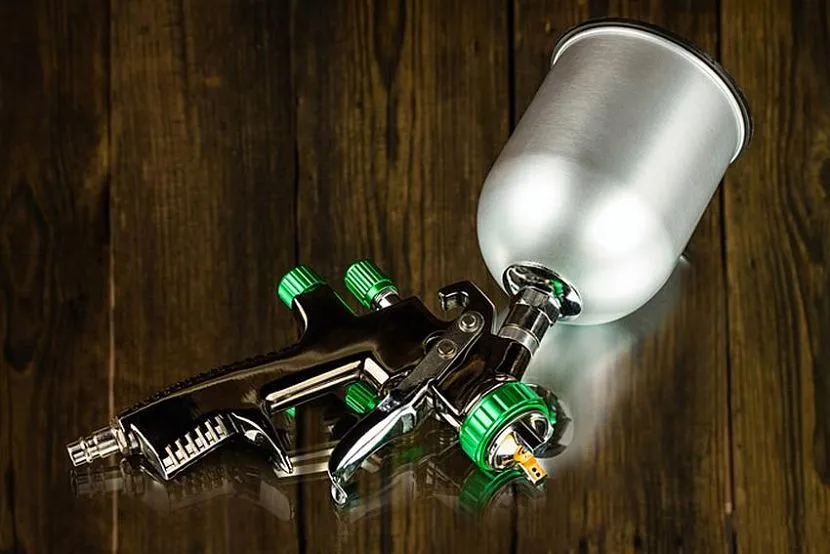

Большинство марок краскопультов выглядят похожеИсточник artmalyar.ru
Советы по эксплуатации краскораспылителя и уходу за ними
- Чтобы не возникало проблем в работе и настройке, после каждой покраски инструмент нужно промывать.
- Вентиляционное отверстие бачка должно быть очищено сразу же после окончания работы. Достаточно незначительной, мелкой засоренности, чтобы подача краски стала прерывистой и неравномерной.
- Хранить краскопульт нужно в сухом месте. Перед помещением на длительное хранение нужно разобрать устройство, вымыть и прочистить все отдельные детали.
- Пистолет нельзя чистить металлическими приборами. Это может привести к повреждению пневматической головки или сопла.
- Пистолет нельзя погружать в растворитель полностью.
Пробное распыление
Приклейте отрезок маскировочной бумаги на стену. На нём Вы сможете сделать пробные распыления.
Выставьте необходимое давление на краскопульте, используя регулятор. Нужно выставлять давление при нажатом курке. Сначала полностью закройте подачу воздуха, нажмите курок до состояния, когда выдувается воздух, но не краска. Далее выставьте нужное давление так, чтобы оно не менялось при выдуваемом воздухе. Далее можно отпустить курок и ваш пистолет будет настроен на необходимое давление и объём воздуха.
Теперь выкрутите на максимум регулятор ширины факела, а потом немного убавьте. После изменения факела, немного изменяется давление на входе в пистолет, поэтому нужно его подкорректировать.
Теперь закрутите полностью регулятор подачи краски. Далее откройте его на 2 полных оборота (4 полуоборота).
Можно начинать пробное распыление
Держите пистолет перед бумагой для пробного распыления ровно, на расстоянии 15–20 см. Теперь полностью нажните на курок и сразу отпустите. Тестовое распыление должно выглядеть в форме «сигары» с полным прокрасом внутри и с плавными краями по бокам (см. иллюстрацию).
Какие могут быть проблемы при тестовом распылении и в чём их причина?
Центр должен быть полностью окрашен без подтёков. Если возникают подтёки, то, возможно, краскопульт слишком близко от поверхности, либо долго распыляется краска во время теста. Если расстояние и время тестового распыления в норме, то краскопульт отрегулирован на слишком большую подачу краски. Нужно немного убавить подачу.
Нужно, чтобы покрасочный пистолет распылял как можно более мелкие капли, при этом сохранял хорошую укрывистость.
Слишком большое давление воздуха при покраске будет причиной формирования слишком маленьких капель, и краска будет разлетаться повсюду. При избыточном давлении происходит перерасход распыляемого материала. Та краска, которая долетает до поверхности, формирует сухое покрытие, которое выглядит матовым и блеклым. Высокое давление при распылении может быть причиной формирования факела в виде цифры 8. Такой факел оставляет полосы при окрашивании.
При слишком маленьком давлении капли получаются большими, что становится причиной крупной шагрени при покраске (эффект «апельсиновой корки»).
Как настроить краскопульт для покраски автомобиля
Напыляемый устройством слой на поверхность должен быть однородным, без неровностей и подтеков. Поэтому автоматический пульверизатор необходимо отрегулировать перед началом работы. Настройку краскопульта для покраски автомобиля можно выполнить по инструкции своими руками.
Настройка краскопульта
Основные этапы регулировки аппарата:
- Подготовка по рецепту, фильтрование и заполнение бачка устройства рабочей смесью.
- Подбор требуемого размера, формы и дисперсности частиц краски в факеле.
- Настройка давления воздуха в краскопульте с манометром или без.
- Регулировка подачи рабочей смеси в камеру смешивания.
- Пробное нанесение краски на поверхность и финишный настрой.
Хорошо выполненная калибровка аппарата обеспечит качественное покрытие поверхности автомобиля грунтом, лаком, акриловой базой и матрикс-металликом с наименьшими расходом рабочего раствора.
Регулировка размера факела
Отверстие сопла, через которое наносят смесь, можно изменять подвижным стержнем с конической головкой. Вращением регулировочного винта настраивают просвет форсунки и размер факела. При меньшем перекрытии отверстия поток распыляется широким конусом, с образованием на поверхности круглого или овального пятна краски. С ограниченным поступлением воздуха струя смеси сужается в одну точку. Винт регулировки факела расположен на пистолете краскопульта.
Настраиваем давление воздуха
Качество покрытия автомобильной поверхности зависит от размера напыляемых частиц краски. Более мелкие образуют тонкий однородный слой на поверхности без подтеков и неровностей. Должную дисперсность потока смеси обеспечивает оптимальное давление воздуха.
Некоторые модели оснащены встроенным приспособлением настройки. Но чаще для регулировки краскопульта для покраски автомобиля применяют внешние манометры. Недостаток давления воздуха приводит к неравномерному нанесению состава, а превышение – к деформации факела.
С использованием манометра и регулятора
Автоматический распылитель краски имеет лучшие показатели работы при регламентированном давлении воздуха. Для подготовки необходимо подсоединить манометр и регулятор к распыляющему пистолету. Выкрутить винты настройки подачи воздуха и смеси. Включить распылитель и выставить нужное давление в системе.
Встроенный манометр
Отрегулировать краскопульт для покраски автомобиля, снабженный приспособлением для измерения параметров потока, можно без подключения внешних приборов. При регулировке полностью открывают выход воздуха и краски. При помощи встроенного манометра измеряют поток. Винтом настройки выставляют требуемое давление воздуха в системе.
Манометр без регулятора
Некоторые китайские модели краскопультов только измеряют параметры потока, без возможности настройки. Необходимо с открытым пистолетом проверить показания напора воздуха. Если параметры имеют отклонения, то настраивают редуктор внешнего компрессора.
Манометр отсутствует.
Недорогие модели не оборудованы измерительными приборами. Поэтому для точной регулировки краскопульта для покраски автомобиля необходимо учесть снижение напора в шланге и пистолете краскопульта. Далее на редукторе внешнего компрессора выставляют требуемое для работы давление с учетом потерь в системе.
https://youtube.com/watch?v=ajyPD9GnyUE%3F
Настройка подачи краски
После установки рабочего давления и размера и формы факела необходимо отрегулировать поступление смеси в камеру смешивания пистолета. Чтобы правильно настроить краскопульт для покраски авто, винт подачи нужно открутить на 1-2 витка, чтобы установить минимальный поток. Затем добавляют поступление смеси до получения равномерного распределения на окрашиваемой поверхности. Курок покрасочного пистолета также позволяет регулировать подачу в процессе напыления состава.
Подготавливаем краску
Правильно приготовленная смесь компонентов обеспечивает качественный слой ЛКП на поверхности. Чтобы настроить краскопульт для покраски автомобиля акриловой краской, используют вискозиметр для определения вязкости и растворитель.
Требуемый объем компонентов устанавливают по таблице. В смесь добавляют небольшими порциями, размешивая стержнем из нейтрального материала. Для настройки краскопульта для покраски автомобиля металликом используют мерные стаканы или линейку. А также применяют растворитель для снижения вязкости до требуемого величины.
