Что такое толкатель для циркулярной пилы, какие бывают и как сделать своими руками

Технология изготовления

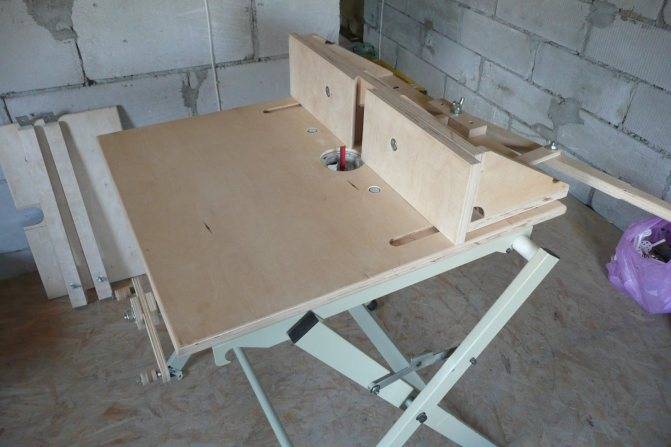

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.

Что потребуется и в какую цену обойдется изготовление

Потребуется разметочный инструмент: плотницкий уголок, рулетка, уровень, возможно штангенциркуль.

Инструмент для нарезки заготовок по размеру может быть разным. Для металла: обезьянка с отрезным кругом или ручная пилка по металлу, газовый резак или электросварка. Для мягких материалов: ручная ножовка или лучковая пила, циркулярка, электролобзик, сабельная пила.

Цену изготовления назвать невозможно. Если у мастера уже есть материал и крепеж и он делает все сам, изготовление может ничего не стоить в деньгах. Только время и труд. Если приходится покупать материал, сумма зависит от того, какой материал, сколько, по какой цене, приходится ли платить, например, сварщику или нет.

Поэтому цена изготовления может быть от 0,0 руб. до 3-7 тысяч руб. и даже 20 тыс. и более, если делается сложный станок с салазками, винтовыми регулировками и т.д.

Стоимость самой ручной циркулярки при этом не учитывается. Она рассматривается как самодостаточный инструмент, которым можно эффективно работать и без стационарного варианта.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Выбор идеальных пильных дисков по дереву. Узнайте характеристики насадок для циркулярной пилы.

Нож нужен для того, чтобы использовать его по прямому назначению. Если нет — тогда теряется его смысл.

Пикард ГмбХ унд Ко. КГ DE Приоритеты: подача заявки: Базисный материал состоит из базисной стали, науглероженной на поверхностях 2,3,4. Образован двумя наружными поверхностями 2 , двумя поверхностями 3 вдоль торцевых кромок и двумя поверхностями 4 вдоль продольных кромок. Основное содержание углерода меньше 0,3 мас.

Это мое мнение. Эй знатоки невобиду будет сказано но кто нибудь из вас материаловеденье проходил??? Все ваши советы в корне неправельны 1: Таким образом сталь сама по себе не делает нож хорошим, к сожалению определить как хорошо лезвие обработано невозможно без интенсивного использования.

Поэтому лучше довериться авторитетной фирме или мастеру, чем химическому составу стали. Более того при сильном нагреве сопутствующем обточке на станке сталь может потерять свои свойства, если она не специальная инструментальная — высокоскоростная, точнее это зависит от режима отпуска для этой стали.

Какая сталь самая лучшая? Вопрос как говорится интересный.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Прямого ответа на него нет. В Сети мнений много, но где реклама а где правда различить невозможно. Опять же многое зависит от закалки и прекрасную сталь можно изуродовать плохой термообработкой. Существуют композитные лезвия сочетающие плюсы разных сталей — ламинированная сталь от Helle с твердой, но хрупкой серединой и мягкими но вязкими боковыми слоями. Боковые слои защищают центральный упрощают заточку, поскольку стачиваются легче. Такие лезвия поэтому называют иногда самозатачивающимися, однако к моему большому сожалению это лишь красивый миф.

Заметно превосходит A и B, поэтому пользуется большей популярностью.

Вот самый подходящий материал для полотна ножа при правельном же разумеется техпроцессе изготовления дамс это вам не зубья с пил стачивать.

Да как то делать мне нечего было и я такой ножечег соорудил дак вот насчет зубьев я их сточил только в том месте где ручка была и в начале чтобы плавный переход был , получилось очень впечатляющи этокий гибрид пилы и ножека да зубья смотрели в сторону ручки так пилить удобней.

Простой распиловочный стол для ручной дисковой пилы своими руками

Здравствуйте, уважаемые читатели и самоделкины!Незаменимым помощником в столярной мастерской является циркулярный станок. Конечно, такой агрегат имеется далеко не у всех, а вот ручную дисковую пилу может позволить себе практически каждый.

В данной статье автор YouTube канала «Mistry MakeTool» расскажет Вам, как расширить возможности такого ручного инструмента, изготовив для него простой распиловочный столик с направляющей.

Этот проект очень прост в изготовлении, и легко повторяется за полчаса.

Материалы. — Листовая фанера 14 мм толщиной— Сосновый брус 50X50 мм— Алюминиевый уголок, саморезы по дереву— Наждачная бумага.

Процесс изготовления. Итак, в качестве основания послужит обычная листовая фанера, кусок ламинированного ДСП или МДФ, из которой вырезается прямоугольная деталь.

К верхней стороне основания, по его краям, нужно прикрепить два сосновых бруса 50X50 мм.

Для этого автор переворачивает основание наиболее ровной поверхностью вниз, подкладывает под края бруски, и выравнивает их. Затем, в шахматном порядке, делаются пилотные отверстия для саморезов с помощью сверла по дереву с зенковкой. Остается скрепить между собой детали саморезами.

Та же операция выполняется и со вторым краем направляющей.

Перед закреплением края второй направляющей, автор передвигает пилу в эту сторону, чтобы получить точное расстояние между направляющими.

Автор решил заблокировать защиту диска в открытом положении. Острой необходимости в этом нет, и повторять данное действие не рекомендуется.

На кожухе отмечается и делается отверстие, в которое (на самый кончик) закручивается стопорный винт.

Для проверки достаточно совместить оба обрезка между собой. В итоге — качественный стык, и общий угол в 90 градусов.

Конечно, на таком приспособлении можно получать и другие углы реза. Достаточно сделать соответствующие отверстия для упора в основании.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

пропил делают в цельном листе;
столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

основа, толщина которой не меньше 22 см;
брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
столярный клей;
крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
металлические уголки в количестве 10 штук;
саморезы.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

направляющие брусья;
фанеру;
пропил;
бортики для надежного упора;
планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Как сделать приспособление для резки дерева своими руками

При наличии желания и достаточного количества свободного времени сделать насадку «Цепная пила» на болгарку можно в домашних условиях.

Необходимые инструменты, материалы, навыки

Для этого, кроме самой болгарки, потребуется наличие сварочного полуавтомата, дрели или сверлильного станка, а также навыки всем этим пользоваться. К необходимому арсеналу инструментов следует отнести:

направляющее полотно с цепью;
звездочку привода;
металлическую трубу;
металлический лист толщиной 1 – 2 мм;
сверлильный станок или дрель;
сверла и режущие коронки по металлу;
сварочный полуавтомат;
набор гаечных ключей;
смазку глубокого проникновения.

Какую УШМ выбрать для этой цели

Если вы все-таки решились изготовить пильный адаптер самостоятельно, стоит правильно подойти к выбору угловой шлифмашинки. В этом случае следует помнить, что выбранная модель должна обладать достаточной мощностью, производительностью и запасом прочности.

Пошаговая инструкция изготовления

Для того, чтобы изготовить цепную насадку на болгарку необходимо выполнить следующие действия:

Подобрать металлическую трубу необходимого диаметра. Она должна одеваться на редуктор болгарки без зазоров и люфтов.
С помощью болгарки или стационарного циркулярного станка отрезать от трубы заготовку высотой около 3 см.
Из металлического листа сделать основу будущего адаптера. От полученной заготовки отрезать боковой сегмент.
При помощи фрезы или коронки по металлу с противоположного конца заготовки проделать круглое отверстие. Впоследствии в него будет устанавливаться приводная звездочка.
К полученной детали приложить направляющую шину и разметить местоположение фиксирующих болтов.
Высверлить два отверстия для болтов.
Установить болты в отверстии закрутить их гайками, прижав направляющее полотно. Для большей надежности рекомендуется приварить их головки к основанию адаптера.
Со стороны головок болтов установить ранее вырезанное металлическое кольцо и приварить его к основанию детали.
От металлической полосы отрезать две заготовки, которые в дальнейшем будут фиксировать адаптер и болгарку между собой.
В заготовках просверлить сквозные отверстия. Они должны соответствовать диаметрам фиксирующих отверстий на болгарке.
Установить заготовки на соответствующие места на инструменте и приварить их к основанию адаптера.
Установить полученную заготовку на болгарку надежно затянув фиксирующие болты. После этого смонтировать направляющую шину, пильную цепь и приводной механизм на вал.
Из металлического листа вырезать полосу. Изогнув ее по контуру адаптера, приварить к основанию.

Посмотрев видео, можно ознакомиться с нюансами изготовления цепной насадки на болгарку и посмотреть ее применение на практике.

https://youtube.com/watch?v=ZnDkY1SR2Ys

Разновидности

Для удобства и осуществления различных операций при пилении используются следующие разновидности толкателей:

С увеличенной длиной. Они используются для обработки небольших фрагментов фанеры и представляют собой простую направляющую пластину.
С угломером. На корпусе направителя смонтирована шкала угломера для обработки древесины под определенным углом. Угол избирается относительно плоскости пильного диска по горизонтали.
С экраном. Экран устанавливается спереди и представляет более широкую пластину для подачи широких заготовок.
3D. Такие устройства позволяют подавать заготовку фронтально вперед, или удерживая ее сбоку специальным подающим буфером. Сам направитель в этом случае находится справа от заготовки.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Создание стационарной циркулярной пилы своими руками имеет целый ряд особенностей, которые нужно учитывать.

Изготовление каретки для циркулярки своими руками

Функции и работа устройства зависят от наличия различных приспособлений. Одним из них считается каретка. Для ее конструирования нужно сделать следующее:

вырезать фанеру чуть шире стола;
снизу прикрепить направляющие брусья — интервал между ними должен совпадать с шириной стола;
сверху зафиксировать упорные бруски.

Изготовление каретки имеет ряд особенностей

Как изготовить вал для циркулярки своими руками

Вал считается важным элементом циркулярки. Его делают из стального кругляка марки 45. При этом диаметр заготовки должен совпадать с размерами пильных дисков. Чаще всего используют 32 мм. Пильные диски нужно устанавливать между фланцами и зажимать гайкой.

Чтобы использовать пилу для работы с разными материалами, нужно предусмотреть несколько режимов работы. Потому на валу стоит сделать несколько желобов. Это даст возможность перемещать шкивы и менять скорость.

Какие следует использовать диски для циркулярки

Эти элементы оказывают серьезное влияние на продуктивность и качество работы. Диски могут быть предназначены для обработки металла или дерева. В первом случае круги должны обладать небольшими зубцами. Также встречаются универсальные модели.

Диски могут быть монолитными или твердосплавными. Первую разновидность делают из цельного фрагмента высокоуглеродистой стали. Такие детали обладают доступной ценой, но при этом их приходится часто точить. Твердосплавные элементы отличаются более высокой степенью износостойкости, но стоят намного дороже.

Параллельный упор для циркулярки своими руками

Это важный элемент, который нужен для работы с крупными заготовками. Упор допустимо делать из разных материалов — фанерных листов или ДСП. В среднем его размеры составляют не больше 25 мм. Фиксировать упор можно бортами или саморезами.

Чтобы сделать упор, необходимо выполнить следующее:

взять 3 полосы ламинированного ДСП и сделать U-образный профиль;
из 2 реек выполнить направляющий канал и прикрепить его болтами к торцовой части стола;
сделать из МДФ перевернутую Т-образную конструкцию — ее нужно прикрутить к упору и поместить в канал.

Стол для циркулярки своими руками

Чтобы сделать стол, нужно следующее:

фанера;
бруски;
несколько фрагментов ЛДСП;
болты.

Для изготовления настольной циркулярки нужно сделать следующее:

Собрать из листов ЛДСП верх стола. Он напоминает ящик без дна. Крепить фрагменты нужно брусками. Их длина должна быть больше, нежели высота листов.
Перевернуть сооружение и скрепить бруски дополнительными перемычками.
Вырезать из фанерного листа столешницу. В ней лобзиком нужно сделать отверстие вдоль и поместить туда пильный диск.

Чтобы получить надежную стационарную конструкцию, нужно сделать стол На рабочей поверхности устройства обязательно должна присутствовать разметка в виде сетки. Она поможет сделать работу более точной. Также нельзя пренебрегать применением защитного кожуха. Этот элемент помогает защитить устройство во время эксплуатации от механических воздействий.
