Токоизмерительные клещи. Как пользоваться?

Как пользоваться токоизмерительными клещами?

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю. К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Как они устроены и какие бывают виды читайте в статье: Что такое токовые клещи и зачем они нужны?

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

• CAT III 600 V – это означает, что устройство защищено от кратковременных скачков напряжения внутри оборудования при эксплуатации в составе стационарных систем напряжением до 600В, например распределительных панелей, фидеров и ответвлений, а также систем освещения крупных зданий.
• CAT IV 300 V – это означает, что устройство защищено от кратковременных скачков напряжения от оборудования первичного уровня электроснабжения напряжением до 300В, например электрического счетчика, установки воздушной или подземной системы общего пользования.

Инструкция как пользоваться токоизмерительными клещами

1. Находим место, где можно свободно обхватить клещами одиночный проводник.
2. Переводим ручку переключения режимов измерения в нужное положение. В сети переменного тока на указатель A~ или A_AC. В сети постоянного тока на указатель A- или A_DC. Данные обозначения дополнительно дублируются на дисплее. Напомню, что мои клещи функцию измерения постоянного тока не поддерживают и поэтому на них данного обозначения нет.

3. Нажимаем на кнопку раскрытия клещей.

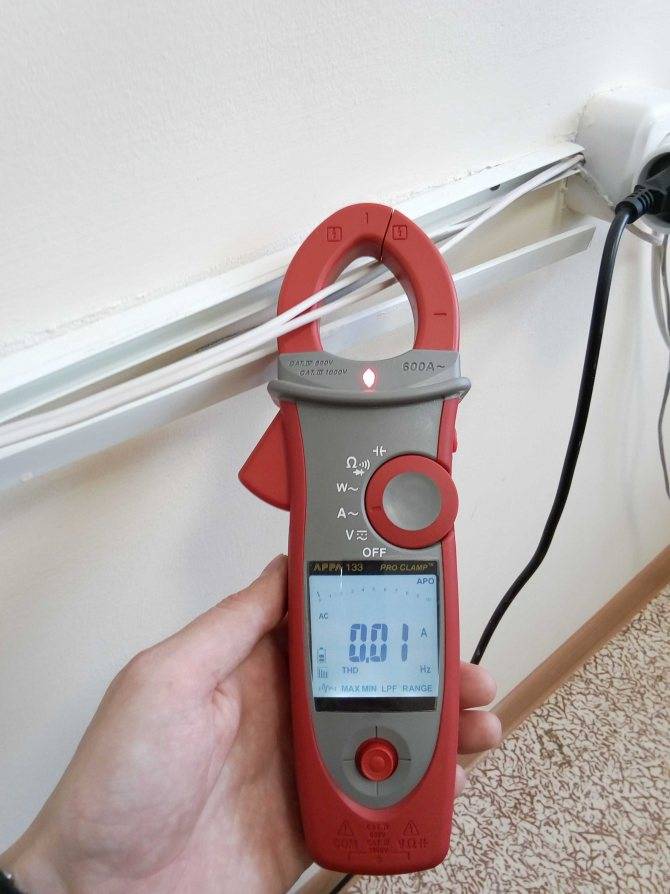

4. Обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода.

5. Отпускаем кнопку раскрытия клещей. Так замыкается цепь магнитопровода и происходит измерение тока.
6. Записываем полученное значение тока на дисплее. Если его плохо видно, то можно результаты измерения зафиксировать, нажав кнопку “Hold”. Потом можно убрать клещи и увидеть измеренное значение тока. Оно будет показываться на экране пока вы не нажмете снова кнопку “Hold”.

Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: “Дополнительные функции токоизмерительных клещей”.

Сегодня нам так не хватает улыбок:

Режимы измерений

Применяют 2 метода определения силы тока:

• прямое;
• непрямое (индуктивное) измерение.

Первый способ производится при подсоединении амперметра к разрыву электрической цепи. Электроток проходит через прибор, на дисплее появляется информация о значении величины I.

Достоинства этого метода:

• точность измерения, зависящая от класса оборудования;
• легкость и доступность выполнения замеров.

Советуем изучить — Закон Ампера

Недостатки:

• невозможно измерять из-за особенностей конструкции большие величины электротоков;
• без разрыва нельзя замерить параметры цепи;
• замеры выполняются только в той цепи, которая подключена к прибору.

Если электроизмерительные клещи выступают как трансформатор тока в роли вторичной катушки, то используется индуктивный способ.

Его достоинства:

• безопасность;
• осуществляются замеры больших значений электричества;
• нет необходимости в разрыве цепи для осуществления измерений;
• мобильность выполняемых замеров.

Но и он не лишен недостатков:

• измерения нельзя выполнить в труднодоступных местах;
• при небольших значениях определяемых параметров — большая погрешность.

При применении этого инструмента для электрика полезно знать некоторые нюансы, улучшающие качество проводимых операций.

При рассмотрении, как пользоваться токоизмерительными клещами при слишком маленьком значении I в проводнике, не определяемом тестером в точности, нужно воспользоваться наматыванием проводника на одну из рабочих частей прибора. На дисплей выводятся сведения о суммарном показателе, точное значение определяют отношением полученной величины к числу витков.

Если значение электротока больше максимально возможного для тестера, на экране появляется «1». Диапазон выполняемых замеров увеличивается, они повторяются.

Ток утечки обнаруживают при его поиске на заземляющем проводе, а также при обхвате клещами для измерения тока нуля и фазы. Если на экране появится число, отличное от «0», то утечка присутствует, пробой изоляции нужно искать на корпусе.

При наличии кнопки «Hold» моделью токоизмерительных клещей можно измерять электроток в труднодоступных местах. При производстве подобного действия токовые клещи охватывают провод, после чего нажимается эта кнопка, что приводит к фиксации значения на экране, после чего ее просматривают в любом доступном месте.

Переключатель режимов измерений может находиться в различных положениях в зависимости от того, замеры какого показателя осуществляются. Так, при определении постоянного тока его помещают в положение «DCA», а напряжения — «DCV», для переменных видов — «ACA» и «ACV» соответственно. Также переключатель позволяет осуществлять прозвонку, проверку диодов и сопротивления.

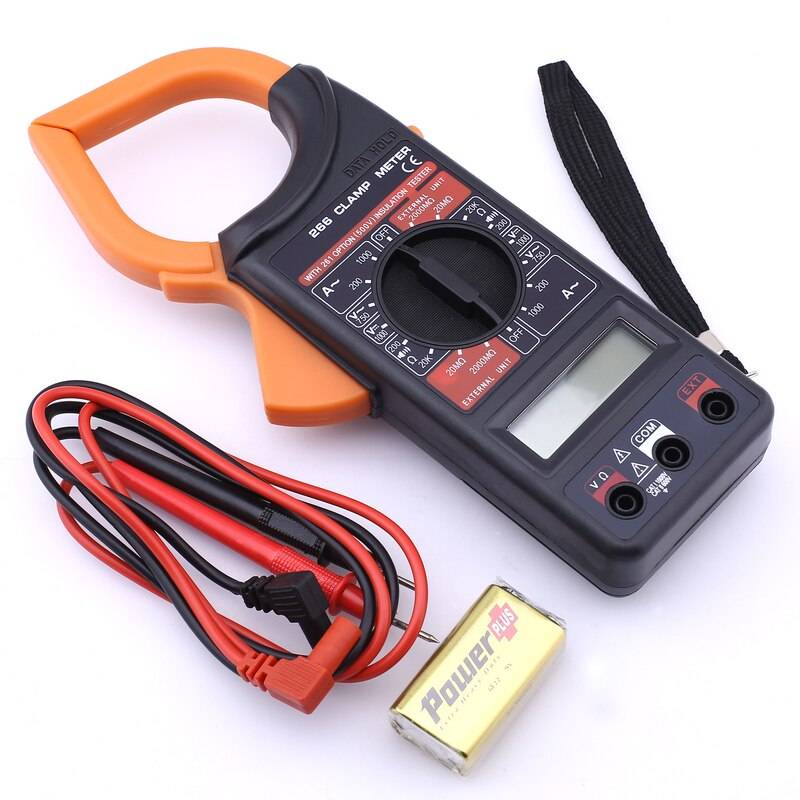

Подключение щупов осуществляется через разноцветные разъемы, имеющие различное буквенно-символьное обозначение. Провод красного цвета подключается к такому же разъему, имеющему надпись «VΩ». Разъем такого же цвета «EXT» предназначен для подключения измерителя изоляции. Провод нейтрального подключается к одноцветному разъему с символьным обозначением «СОМ».

Токоизмерительные клещи. | Учёт и Контроль

ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ.

                Из школьного курса физики известно, что для измерения величины силы тока используется прибор – амперметр. В зависимости от ожидаемой величины измеряемого тока шкалу амперметра обычно градуируют в  микроамперах, миллиамперах, амперах или килоамперах, шкалу выбирают в соответствии с пределами измерения прибора.  В электрическую цепь амперметр включается в разрыв ( последовательно ) с тем участком электрической цепи величину силы тока в которой хотят определить. Для расширения пределов измерений применяется щунт или трансформатор тока.

По сути,  токоизмерительные клещи – это амперметр для бесконтактного измерения величин тока. Этот прибор позволяет практически мгновенно измерять силу тока бесконтактным способом с высокой точностью без перерыва подачи электроэнергии потребителям.

Работа токоизмерительных клещей устроена по принципу одновиткового трансформатора тока, первичной обмоткой которого служит шина или проводник с измеряемым током, а вторичная многовитковая обмотка, к которой подключён амперметр, намотана на разъёмный магнитопровод. С целью охвата провода или шины магнитопровод  размыкается подобно обычным клещам при воздействии оператора на изолирующие рукоятки или рычаги клещей.

Рис.1. Высоковольтные токоизмерительные клещи.

Переменный ток, при прохождении по проводнику, который охвачен замкнутым магнитопроводом,  создаёт в последнем переменный магнитный поток, индуктирующий ЭДС во вторичной обмотке токоизмерительных  клещей. Во вторичной замкнутой обмотке, ЭДС создаёт ток величина которого измеряется амперметром.

Токоизмерительные клещи состоят из следующих частей:

— рабочая часть включает в себя: магнитопровод, обмотки и измерительный прибор;

— изолирующая часть включает в себя всё располагается от рабочей части до упора;

— рукоятки – это часть конструкции, расположенная от упора до конца клещей.

У одноручных токизмерительных клещей изолирующая часть служит одновременно и рукояткой. Раскрытие магнитопровода  происходит с помощью нажимного рычага.

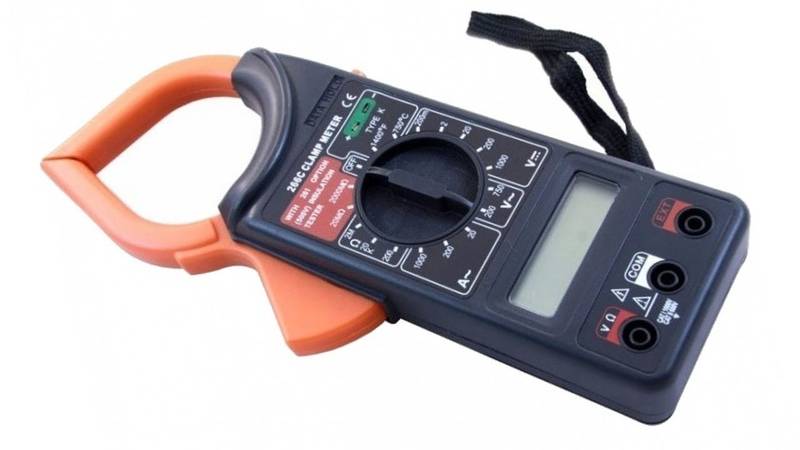

Рис.2. Низковольтные токоизмерительные клещи.

Конструкция токоизмерительных клещей бывает двух типов: одноручные – для установок до 1000 В, и двуручные для высоковольтных установок до 10 кВ включительно. В современных конструкциях токоизмерительных клещей часто применяется схема которая сочетает в себе трансформатор тока с выпрямительным прибором. Здесь выводы вторичной обмотки присоединяются к электроизмерительному прибору не на прямую, а через набор шунтов.

Таким образом, современные токоизмерительные клещи являются несложным, но очень полезным прибором. Он может служить не только для измерения непосредственно величин постоянного и переменного токов, но и для измерения напряжения постоянного и переменного токов,  проверки сопротивления изоляции, частоты тока и т. д.  Список функций клещей постоянно расширяется, дополнительные функции мультиметр токоизмерительные клещи пользуются большим спросом.

Применять токоизмерительные клещи необходимо в соответствии с правилами.  Токоизмерительные клещи могут применяться в ЗРУ, а так же  в ОРУ только в сухую погоду. Выполнять работы с использованием токоизмерительных клещей допускается как на частях покрытой изоляцией ( провод, кабель ), так и на частях без изоляции ( шины ). Измерения производят в диэлектрических перчатках, стоя на изолирующем основании.  Второй человек располагается сзади сбоку оператора и фиксирует показания приборов токоизмерительных клещей.

Устройство и основные функции токовых клещей

Токоизмерительными клещами проводятся необходимые измерения без разрыва или отключения электрической цепи. В некоторых моделях присутствуют дополнительные функции, позволяющие измерять напряжение, частоту и температуру.

Основным преимуществом этого инструмента является возможность проведения измерений в широком диапазоне мощности, с максимальным значением до 1 тыс. киловатт. В стандартной схеме имеются сами магнитопроводные клещи, переключатель диапазонов и функций, дисплей, кнопки, фиксирующие результаты измерений и разъемы. С помощью основных функций выполняются измерения тока и напряжения постоянного и переменного значения, сопротивления, проверка диодов и тестирование поврежденных участков. Инструмент оборудован специальной защитой, исключающей перегрузку.
Существует такое понятие как трансформаторное усиление сигнала. Данный эффект лежит в основе принципа работы трансформаторных клещей. В результате, все измерения проводятся довольно простым способом. Измеряемый проводник заводится в систему раздвижного магнитопровода. В этот момент он выступает в роли первичной трансформаторной обмотки для катушки магнитопровода. Электрический ток, протекающий через проводник, будет иметь различные характеристики, которые и буду отражаться в измерительной части.

Таким образом, с учетом принципа работы, все клещи токоизмерительные разделяются на приборы измерения постоянного или переменного тока. Некоторые виды моделей, выполненные в комбинированном варианте, позволяют измерять обе величины.

Токовые клещи широко используются в промышленности и в быту. Они являются многофункциональным устройством, позволяющим определять фактическую нагрузку электрической сети, мощность различных приборов и устройств. С помощью токовых клещей можно определить количество потребляемой электроэнергии, какими-либо приборами и устройствами.

При работе с данным инструментом следует учитывать возможные недостатки в его работе. Так, расположение прибора полностью влияет на полученные показания. Среди дешевых устройств нередко попадаются такие, у которых результаты измерений вызывают большие сомнения. И, наконец, правильные и точные показания во многом зависят от умения пользоваться этим прибором.

Устройство

Как уже упоминалось ранее, механизм функционирования клещей базируется на принципах тока трансформатора, который состоит из первичной (как правило, шины или провода) и вторичной обмоток. Измеритель подключается ко вторичной обмотке, которая должна находиться на разъемном магнитопроводе. Провод, около которого замкнуты клещи, создает вокруг переменное магнитное поле, невидимое человеческому глазу, которое измеряет прибор.

Исходя из конструкции, существует 2 вида тококлещей: простые (а) — их функционирование базируется на принципе работы одновиткового трансформатора; сложные (б) — они имеют в своем функционале выпрямитель, и их работа также основана на одновитковом трансформаторе.

Конструкция устройства

Стоит обратить особое внимание на картинку-схему: на ней изображены и отмечены составные части тококлещей. Так, под номером 1 на ней обозначен непосредственно провод, который измеряют; номер 2 — это разъемные сердечники (клещи); под номером 3 обозначена обмотка (вторичная); номер 4 — это встроенный выпрямитель; номер 5 — это изображение измерительной рамки; номер 6 — чертёж шнурирующего сопротивления; под номером 7 обозначает тумблер/переключатель режимов; номер 8 — это скоба (рычаг)

Эта схема представила очень детальное внутреннее строение электроизмерительных клещей. Однако, можно сказать, что тококлещи фактически состоят из трех частей:

• Рабочей: непосредственно сами клещи и магнитопровод.
• Изолирующей: пространство между рукояткой и рабочей части.
• Корпуса-рукояти.

Вам это будет интересно  Особенности компаратора напряжения

Для чего предназначены электроизмерительные клещи?

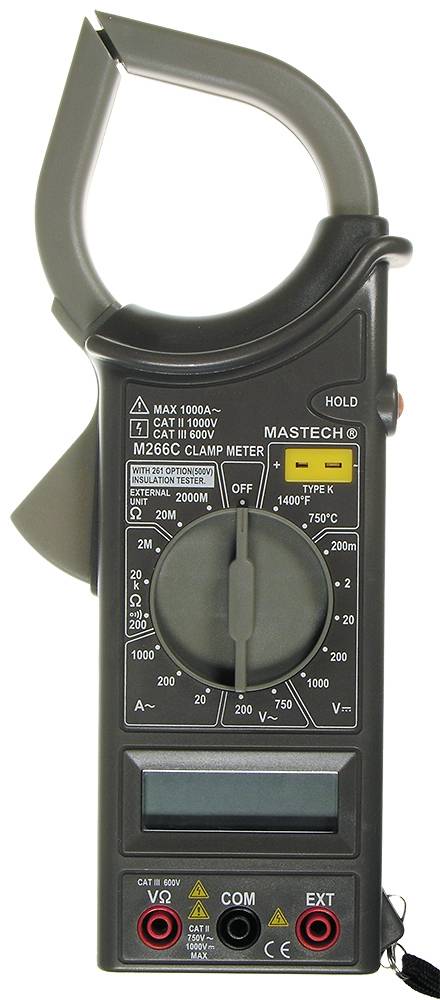

Прибор отличается наличием клещевого зажима, расположенного в верхней части прибора. Это позволяет измерять ток и напряжение бесконтактным способом. Некоторые типы рассматриваемых приборов (например, Fluke 325) могут и больше, например, устанавливать в непрерывном режиме значение текущего сопротивления проводов. Это облегчает поиск неисправностей и их последующий анализ.

Положительная особенность токоизмерительных клещей – возможность производить измерения, не отключая от энергоснабжения диагностируемый участок цепи. В отличие от типового цифрового мультиметра, возможно без дополнительных переналадок измерять все параметры для переменного и постоянного тока, правда, точность отсчёта будет ниже.

Клещи включают в себя следующие блоки:

1. Челюстной зажим, который размещают вокруг проводника.
2. Тактильный барьер, защищающий пальцы оператора от возможного поражения током.
3. Узел удержания показаний, фиксирующий значение измеряемого параметра на экране дисплея до сброса.
4. Панель настройки, которая позволяет изменять количество определяемых характеристики и меру точности показаний.
5. ЖК-экран.
6. Устройство для высвобождения клещей (опционально).
7. Отсек для установки питающего элемента 9В.

Среди кнопок управления – подсветка, кнопка «максимум-минимум», выбор прочих функций. В некоторых моделях имеются входные USB-гнёзда для подключения сторонних гаджетов.

Геометрические размеры челюстного захвата от модели к модели изменяются, так что для правильного выбора следует уточнить, какой размах замера будет чаще всего востребован.

Рекомендации по выбору

Чтобы никто из работающих впоследствии не стал жертвой поражения током и виновником аварии на электроустановке, придерживайтесь следующих рекомендаций.

• За покупкой тококлещей обратитесь в специализированный магазин электротехники и электроники, где опытные консультанты вам подскажут, какие именно клещи подойдут для решения конкретных задач. Их опыт может предотвратить ошибки, последствия которых могут оказаться плачевными.
• В первую очередь определитесь, с каким именно током вы будете работать. Маркеры AC/DC указывают на то, что инструмент – универсальный, DC – только для постоянного тока на линии, AC – только для переменного.
• Определитесь, в каком диапазоне мощности вам предстоит работать. Возможно, ваш выбор – в цепях и на линиях с максимальной мощностью, скажем, до 25 кВт, тогда вам вряд ли понадобятся токовые клещи на мощность в 500 кВт, если в продаже есть изделие на 50-100 кВт.
• Определитесь, каков диаметр проводов, на которых замеряется мощность. Возможно, вы будете работать на проводах с сечением до 15 мм2, тогда вам ни к чему увеличенные клещи, где размер сечения достигает 50-100 мм2, если на имеющихся в продаже указан размер в 15-25 мм2.
• Если речь идёт о цифровых клещах или о модели устройства для постоянного тока, определитесь, как вам удобнее считать измеряемый ток: по показанию в миллиамперах, милливольтах или вольтах.
• Убедитесь, что материалы изолирующих ручек, покрытия клещей не проводят ток. Это должен быть высококачественный пластик, резина или композит.
• Проверьте гарантийный срок службы клещей, убедитесь, что в инструкции производитель указал параметры, диапазоны значений которых включают те, что вам нужны для безопасной и безаварийной работы.
• Воздержитесь от приобретения клещей по слишком высокой цене – не все их функции вам могут пригодиться.
• Если работа в основном производится в гаражно-бытовых условиях, а не на производстве, то отдайте предпочтение недорогим клещам, от которых требуется лишь успешное решение ваших конкретных задач. Клещи невысокого ценового диапазона оснащены функцией прозвонки линий и участков цепей.
• Избегайте дешёвых китайских подделок, в которых пластик сильно «запашит». В некоторых участках таких же клещей могут быть лишние щели и трещины в диэлектрическом покрытии.
• Если продавец имеет возможность протестировать прибор с токовыми клещами – убедитесь, что тот не превышает заявленную погрешность замеряемого тока, напряжения и сопротивления в тестовой линии.
• Если вам предстоит производить замеры и испытания в электроустановках, вокруг которых присутствует излишняя влажность, повышенная или излишне заниженная температура, выберите изделие, которое соответствует конкретным запросам.
• Ориентируйтесь на отзывы от реальных покупателей. Если вы подозреваете, что положительные отзывы могли быть написаны по заказу самого производителя с целью накрутить рейтинг изделия, ищите отзывы от других пользователей на похожих сайтах. Даже маркетплейс, на котором вы закажете такие клещи, не даст 100%-ю гарантию защиты от нереальных отзывов.
• Для тонких проводов применяются облегчённые клещи. Если ваша работа не предполагает контакт прибора с напряжением более чем 220 вольт, а потребляемые токи едва ли превышают 20 А, то воспользуйтесь облегчёнными клещами, по сечению провода припаянного к клешням, равным шунту амперметра в обычном мультиметре.
• Убедитесь, что в цифровом приборе батарейки (для питания мультитестера) заменяются легко и быстро.

Убедитесь, что прибор с клещами обеспечивает:

• замер бросков тока и напряжения при запуске мощных двигателей;
• автопереключение диапазонов измерений, что экономит время при замерах;
• если дисплей достаточно велик и подсвечен – это позволяет работать на линии даже ночью.

Конструкция

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов (в этом случае клещи могут быть использованы как обычный мультиметр) и кнопку фиксации токовых измерений (фото ниже).

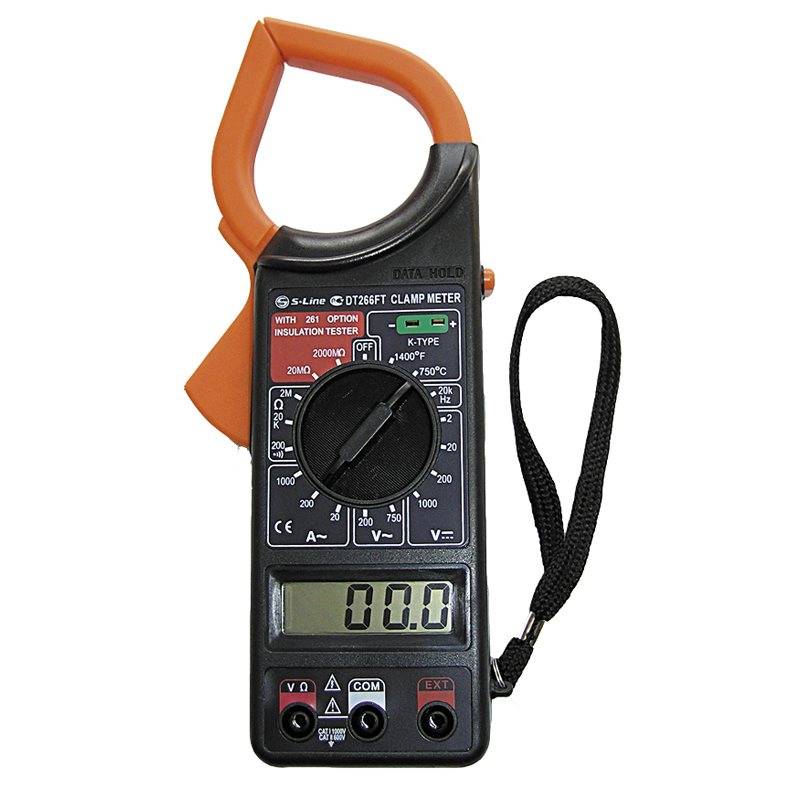

Рисунок 1 – ТК S-line DT 266 FT

Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт. В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными (для напряжений до 1000 В) и двуручными с дополнительными изолированными ручками (для напряжений от 2 до 10 кВ включительно). Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток – не менее 13 см.

Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Например:

• CAT III 600 V – это означает, что прибор защищен от кратковременных бросков напряжения внутри оборудования при эксплуатации в стационарных сетях с напряжением до 600 В.
• CATIV 300 V – это означает, что прибор защищен от бросков напряжения внутри оборудования первичного уровня электроснабжения напряжением до 300 В. Примером такого оборудования может служить обычный электрический счетчик.

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Яндекс.Директ

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют; для увеличения предела измерений — с шунтом или через трансформатор.

(Примером амперметра с трансформатором являются «токовые клещи»

Амперметр

Токовые клещи — Амперметр для бесконтактного измерения больших токов, позволяет измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, как бы обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов.

Важно

За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямопропорционально силе тока, протекающей по проводнику.

Это значение регистрируется токовыми датчиками токоизмерительных клещей  и преобразуется в значение силы тока, которое либо высвечивается на дисплее токовых клещей (если он конструктивно предусмотрен), либо выдает значение на внешний мультиметр через выносные щупы. В зависимости от модификации, токовые клещи  могут производить измерения силы как постоянного тока, так и переменного.

Токовые клещи

Общая характеристика

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.Принцип действия

Принцип действия магнитоэлектрического прибора основан на создании крутящего момента, благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки. С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки пропорционален силе тока.

Электродинамические амперметры состоят из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействия между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки. В электрическом контуре амперметр соединяется последовательно с нагрузкой, а при высоком напряжении или больших токах — через трансформатор.

В материале частично использована информация с wikipedia.org

Принцип работы

Как следует из названия ТК или клещи Дитце предназначены для измерения силы переменного тока в цепи без ее разрыва. В основе работы токоизмерительного инструмента лежит принцип простейшего трансформатора тока. В этом случае первичной обмоткой является шина или кабель с измеряемым током, а роль вторичной играет захват клещей, внутри которого расположена вторая многовитковая обмотка, намотанная на магнитопровод из ферромагнитного материала. Переменный ток в проводе (первичной катушке) создает переменное магнитное моле, силовые линии которого проходят через вторичную обмотку, возбуждая в ней ЭДС, пропорционально величине тока в первой катушке. Таким образом, измеряя возникающую ЭДС, можно найти силу тока в первой катушке (проводе).

Характерные ошибки при использовании приборов

Надо быть внимательнее, перед тем как поместить провод в рамку магнитопровода, убедитесь, что переключатель установлен в соответствующий режим.

• Внимательно следите за состоянием элемента питания, батарея должна выдавать напряжение 9В. При снижении до 6,4В показания прибора будут с очень большой погрешностью;
• Для точности показаний по возможности устанавливайте рамку клещей относительно провода, в котором измеряется ток в перпендикулярной плоскости;

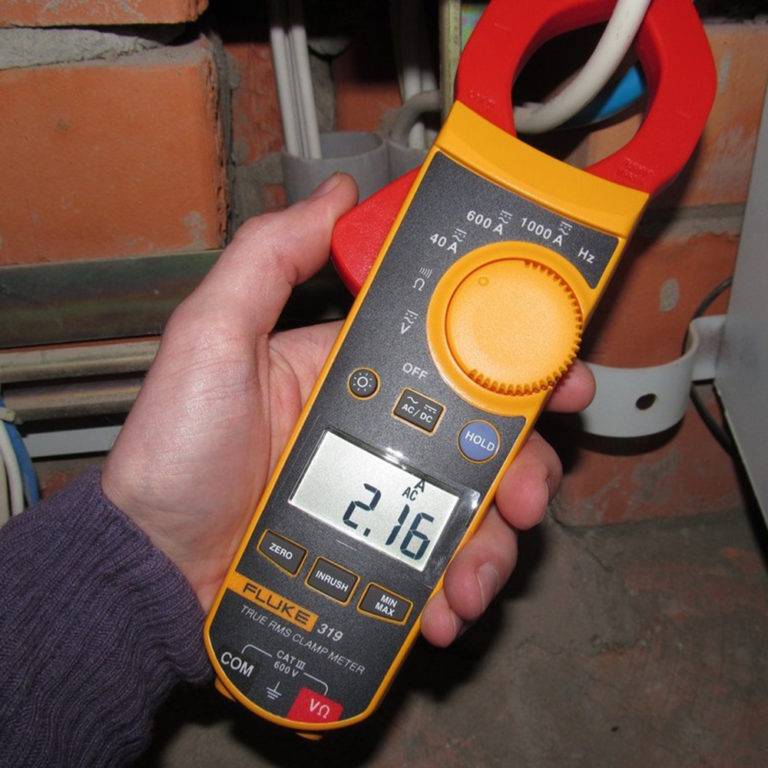

Пример расположения рамки относительно провода при измерении

При измерении сопротивления и напряжения убедитесь, что щупы вставлены в соответствующие гнезда.

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

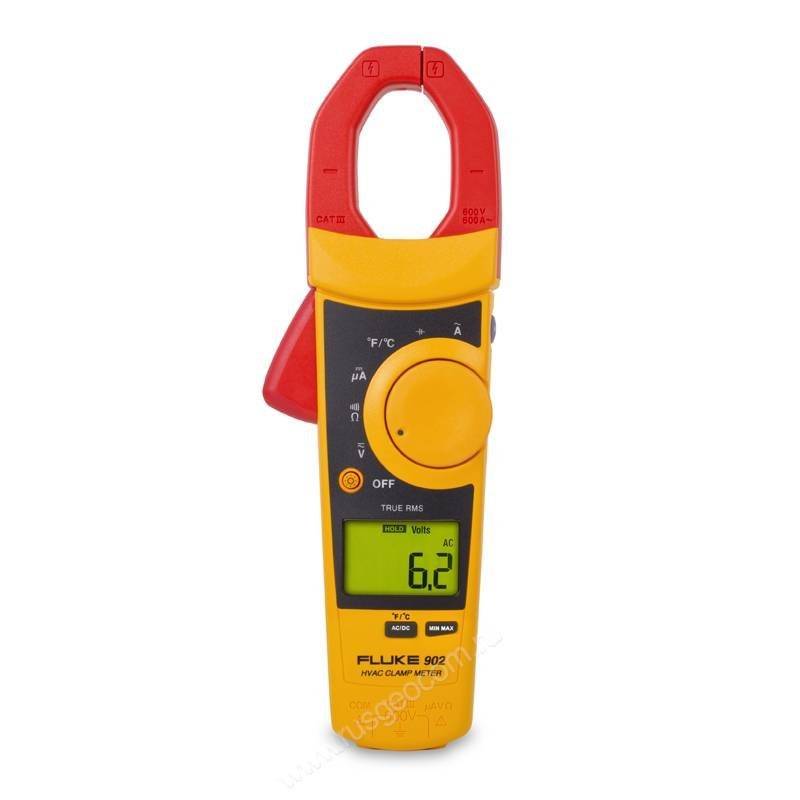

Одноручные токовые клещи

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

Двуручные токовые клещи

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.
