Изготовление
Самодельное устройство подойдет для выполнения нескольких действий:
- обработки торцов;
- подрезочных работ;
- нарезания внутренней, внешней резьбы;
- точения.
При сборке необходимо учитывать ряд особенностей:
- Для коллекторного электродвигателя нужно устанавливать редуктор. Он необходим для компенсации неравномерности хода основных механизмов.
- До сборки нужно продумать расположение основных частей, способы их соединения.
- Работу по связке электроники лучше доверить специалисту, чтобы при эксплуатации оборудования не возникло короткого замыкания.
Коллекторный двигатель (Фото: Instagram / rckostroma)
Составление чертежа
Прежде чем начинать сборку самодельного оборудования, нужно подготовить чертеж. На нем необходимо нарисовать станок с разных сторон и указать:
- размеры оборудования;
- расположение основных частей;
- места крепежа.
Чертеж можно найти в интернете или подготовить его самостоятельно.
Подготовка
После составления схемы нужно подготовить место для размещения оборудования. Должно быть достаточно свободного пространства, чтобы можно было обойти оборудование с разных сторон. Если конструкция будет крупногабаритной, с большой массой, необходимо сделать для нее отдельное основание.
Инструменты и расходные материалы
Для сборки нужно подготовить:
- профильные трубы, металлические уголки;
- листы металла для сборки корпуса;
- приводные ремни разного диаметра;
- гайки, болты для крепежа отдельных частей;
- стальные прутья;
- шпиндель (его можно изготовить из болта, который имеет острозаточенный конец;
- провода, кнопки, регуляторы;
- подшипники;
- стальные пластины;
- зажимы для удержания резцов;
- набор ключей;
- сварочный аппарат;
- втулки;
- болгарку;
- дрель и сверлами по металлу.
Также нужно уделить внимание выбору электродвигателя. Для обработки небольших заготовок подойдет двигатель мощностью не более 1 кВт, например, электромотор от кухонного комбайна, швейной или стиральной машины
Если предстоит работа с крупными деталями, лучше выбирать двигатель мощностью от 1,5 до 2 кВт.
Дрель (Фото: Instagram / skupka25kopeek)
Сборка
Процесс изготовления состоит из нескольких этапов:
- Сборка рамы. Ее можно сварить из металлических труб, уголков.
- Изготовление боковых стоек.
- Соединение стоек.
- Установка втулок на направляющие. Они нужны для установки задней бабки.
- Изготовление площадки из стальных пластин, на которую будет устанавливаться пиноль, суппорт.
- Установка ходового винта.
- Закрепление штурвала, нониуса.
- Изготовление второй металлической площадки, на которую будет закрепляться передняя бабка.
- Сборка резцедержателя, суппорта.
- Установка электродвигателя.
- Соединение оставшихся элементов, закрепление ремней.
- Подключение проводов, настройка оборудования.
Процедура сборки токарного оборудования
Самым лёгким в изготовлении своими руками считается металлообрабатывающий станок лучкового типа. Использование такого самодельного оборудования позволяет вытачивать металлические и деревянные изделия, а также при небольшом усовершенствовании затачивать ножи и другие режущие инструменты. Очень полезно такое оборудование, если предстоит ремонт автомобиля или другого движущегося транспорта. При этом сама процедура сборки предусматривает ряд несложных работ.
- Первым делом изготавливаются две деревянные стойки высокой прочности, к которым с помощью гаек привинчиваются болты. Такие конструктивные элементы предназначены для крепления станины самодельного токарного станка по металлу. Для изготовления станины также можно использовать древесину. По возможности дерево можно заменить металлом в виде стальных уголков или профилей.
- В обязательном порядке нужно изготовить специальный подручник, предназначаемый для увеличения уровня устойчивости резцового механизма, используемого, с целью обработки болванки из металла. Конструктивно такая деталь состоит из двух отдельных деревянных элементов, которые соединены под углом в 90 градусов при помощи специального клеевого состава или маленьких винтов.
- На нижней доске закрепляется тонкая металлическая полоса, предназначенная для защиты рабочей части инструмента от деформации вовремя вращения. В горизонтально расположенной доске вырезается прорезь, благодаря которой появляется возможность выполнять управление движением подручника.
- С обустройством передней или задней бабки обычно проблем возникать не должно. В качестве патронов для бабок в большинстве случаев используют готовые металлические цилиндры, которые подходят своим сечением к общей станочной конструкции или используют их сварные аналоги, изготовленные из листового металла.

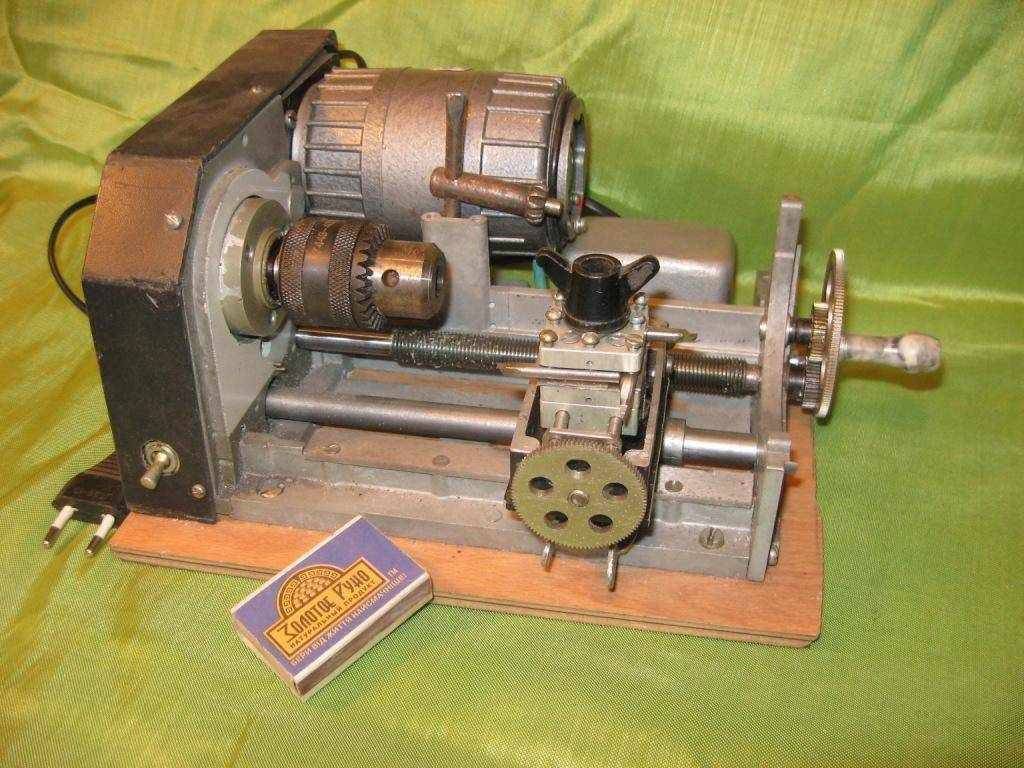

Самодельная конструкция токарного станка по металлу, собранная своими руками, может использоваться не только по своему прямому назначению, но и в других бытовых нуждах. Можно на одну из подвижных частей, подсоединённых к валу электрического двигателя, установить шлифовальный круг и точить на нём различный инструмент либо выполнять шлифовку или полировку поверхностей.
Восстановление клиньев
При большом износе клиньев ремонт, как правило, сводится к их полной замене, что связано с дополнительными расходами металла и времени, затрачиваемого на изготовление новых клиньев.
Опыт ремонта по новой технологии показывает, что все клинья независимо от их износа могут быть восстановлены. Новая технология ремонта основана на применении стиракрила и соответствующей подготовке клиньев под заливку.
Как показывает опыт, трудоемкость ремонта клиньев по предлагаемой технологии сокращается примерно на 35%, при этом почти полностью исключаются ручные шабровочные работы, связанные с подгонкой клиньев по месту.
Технологический процесс восстановления клиньев стиракри-лом (рис. 72) представлен в табл. 12.
График и состав ремонтно-профилактических работ
При работе станка в условиях нормальной эксплуатации и соблюдения всех правил эксплуатации и обслуживания, указанных в настоящем руководстве, межремонтный цикл (срок службы до капитального ремонта при двухсменной работе) составляет при обработке стали (преимущественно) не менее 9 лет, а чугуна — не менее 8 лет. Ремонтно-профилактические работы рекомендуется проводить согласно графику ремонтных работ (рис. 39).
Осмотр станка
- Наружный осмотр станка(без разборки для выявления дефектов) состояния и работы станка в целом ипо узлам;
- Осмотр и проверка состояния механизмов привода главного движения и подач;
- Регулирование зазоров ходовых винтов стола;
- Регулирование подшипников шпинделя;
- Проверка работы механизмов переключения скоростей и подач;
- Регулирование механизмов включения кулачковых муфт и подач и фрикционной муфты ускоренного хода;
- Регулирование клиньев стола, салазок, консоли и хобота;
- Осмотр направляющих, зачистка забоин и задиров;
- Подтяжка ослабевших крепежных деталей;
- Проверка исправности действия ограничительных кулачков;
- Проверка состояния и мелкий ремонт систем охлаждения и смазки;
- Проверка состояния и ремонт оградительных устройств;
- Выявление деталей, требующих замены при ближайшем ремонте (начиная со второго малого ремонта);
Малый ремонт станка
- Частичная разборка узлов;
- Промывка всех узлов;
- Регулирование или замена подшипников качения;
- Зачистка заусениц и забоин на зубьях шестерен, сухарях и вилках переключения;
- Замена и добавление фрикционных дисков муфты ускоренного хода (начиная со второго ремонта);
- Пришабривание и зачистка клиньев и планок;
- Зачистка ходовых винтов и замена изношенных гаек;
- Зачистка забоин и задиров направляющих и рабочей поверхности стола;
- Замена изношенных и сломанных крепежных деталей
- Проверка и регулирование механизмов включения скоростей и подач;
- Ремонт систем смазки и охлаждения;
- Испытание станка на холостом ходу, проверка на шум, нагрев и точность по обрабатываемой детали.
Порядок сборки станка
Изготовление любого механизма (установки, агрегата) своими руками – дело творческое. Каждый мастер ориентируется на круг задач, которые ему придется решать с помощью самодельного оборудования, наличие свободного пространства в гараже (сарае, пристройке) и так далее. Но если понять алгоритм действий, то собрать токарный станок бытового применения будет несложно. Вот некоторые самодельные образцы.
Если читателя вполне устроит простейшая модель, и нет желания тратить время на конструирование, автор предлагает обратить внимание на станок, в основе которого – электродрель. Здесь каких-либо дополнительных пояснений не требуется
Понятно, что функционал такой установки ограничен. В первую очередь по причине того, что зажать в патроне получится лишь фрезу или сверло. По сути, токарным станком такую самоделку можно назвать условно.
А вот с изготовлением более «серьезного» оборудования стоит разобраться подробнее.
Рама стола
Необходимо определить, сможет ли имеющийся (например, в гараже) верстак выдержать дополнительную нагрузку. Если предполагает изготовить токарный станок маломощный, для обработки небольших деталей, то рабочего стола вполне хватит. При сборке рамы нужно учесть два момента.
Первый – на ножки стола необходимо наварить пятаки. Если мобильность станка не требуется, то есть его не предполагается регулярно переносить, имеет смысл выдолбить в бетонном полу ямки, установить раму и залить снова бетоном. Цель – обеспечить максимальную устойчивость конструкции в процессе металлообработки.
Второй — не следует излишне утяжелять установку использованием в качестве столешницы толстой стальной плиты, тем более что речь не идет о мощном оборудовании. Достаточно станину токарного станка приварить к раме. Прочность будет обеспечена.
Необходимо проверить соответствие верхнего среза опорной рамы горизонтальной плоскости. И только после приведения конструкции в норму этот рабочий этап можно считать законченным.
Привод
Здесь придется выбирать один из двух вариантов:
Если шпиндель (зажим, патрон) решено закрепить на валу двигателя, то как менять число его оборотов? А это делать придется, в зависимости от твердости обрабатываемого образца. Можно, к примеру, установить движок от швейной эл/машинки б/у (регулировка скорости предусмотрена). Только вот мощность такого токарного станка будет минимальной, следовательно, и возможности ограничены.
Любой эл/двигатель характеризуется частотой вращения вала (ротора). Понятно, что регулярная замена движка на другой в процессе работы невозможна. Следовательно, придется подумать о том, как изменять передаточное число привода. Простейшее решение – переустановкой ремней шкивов, закрепленных на валу промежуточном, то есть использовать этот тип передачи.
«Народные умельцы», ориентируясь на такую методику, делают своими руками станки на 10 – 12 скоростей. Удобство в работе с разнородными материалами обеспечено, а заниматься поиском комплектующих, составлением схемы автоматики и ее сборкой не придется.
Есть и еще один аргумент в пользу такого инженерного решения. Основное усилие, присутствующее в станках, собранных своими руками – вдоль оси вала. А вот подшипники эл/двигателей любой модели рассчитываются на нагрузку «перпендикулярную».
Если в станке не предусматривается ременная передача, нужно быть готовым к частому его ремонту. Причина – разрушение опорных деталей движка. Существует возможность этого избежать, но такая модернизация требует отдельного рассмотрения (есть несколько вариантов) и значительно осложнит процесс конструирования.
Что учесть при сборке
Для такого регулирования целесообразно устанавливать на токарный станок двигатель мощностью в пределах 0,75 – 1,5 кВт.
Изделия коллекторного типа лучше не использовать. Особенность таких двигателей в том, что при снижении нагрузки (например, в момент отведения резца) скорость вращения ротора существенно повышается. Возможный результат спрогнозировать несложно – вылет заготовки и травмирование мастера.
Это интересно: Ручные трехвалковые вальцы своими руками: чертежи, фото, видео
Изготовление
Самодельное устройство подойдет для выполнения нескольких действий:
- обработки торцов;
- подрезочных работ;
- нарезания внутренней, внешней резьбы;
- точения.
При сборке необходимо учитывать ряд особенностей:
- Для коллекторного электродвигателя нужно устанавливать редуктор. Он необходим для компенсации неравномерности хода основных механизмов.
- До сборки нужно продумать расположение основных частей, способы их соединения.
- Работу по связке электроники лучше доверить специалисту, чтобы при эксплуатации оборудования не возникло короткого замыкания.
Коллекторный двигатель (Фото: Instagram / rckostroma)
Составление чертежа
Прежде чем начинать сборку самодельного оборудования, нужно подготовить чертеж. На нем необходимо нарисовать станок с разных сторон и указать:
- размеры оборудования;
- расположение основных частей;
- места крепежа.
Чертеж можно найти в интернете или подготовить его самостоятельно.
Подготовка
После составления схемы нужно подготовить место для размещения оборудования. Должно быть достаточно свободного пространства, чтобы можно было обойти оборудование с разных сторон. Если конструкция будет крупногабаритной, с большой массой, необходимо сделать для нее отдельное основание.
Инструменты и расходные материалы
Для сборки нужно подготовить:
- профильные трубы, металлические уголки;
- листы металла для сборки корпуса;
- приводные ремни разного диаметра;
- гайки, болты для крепежа отдельных частей;
- стальные прутья;
- шпиндель (его можно изготовить из болта, который имеет острозаточенный конец;
- провода, кнопки, регуляторы;
- подшипники;
- стальные пластины;
- зажимы для удержания резцов;
- набор ключей;
- сварочный аппарат;
- втулки;
- болгарку;
- дрель и сверлами по металлу.
Также нужно уделить внимание выбору электродвигателя. Для обработки небольших заготовок подойдет двигатель мощностью не более 1 кВт, например, электромотор от кухонного комбайна, швейной или стиральной машины
Если предстоит работа с крупными деталями, лучше выбирать двигатель мощностью от 1,5 до 2 кВт.
Дрель (Фото: Instagram / skupka25kopeek)
Сборка
Процесс изготовления состоит из нескольких этапов:
- Сборка рамы. Ее можно сварить из металлических труб, уголков.
- Изготовление боковых стоек.
- Соединение стоек.
- Установка втулок на направляющие. Они нужны для установки задней бабки.
- Изготовление площадки из стальных пластин, на которую будет устанавливаться пиноль, суппорт.
- Установка ходового винта.
- Закрепление штурвала, нониуса.
- Изготовление второй металлической площадки, на которую будет закрепляться передняя бабка.
- Сборка резцедержателя, суппорта.
- Установка электродвигателя.
- Соединение оставшихся элементов, закрепление ремней.
- Подключение проводов, настройка оборудования.
Причины поломки
Причины как всегда банальны, это «закисание» или «закоксовывание» тормозных поршней, либо направляющих. Это может произойти как из-за неправильного обслуживания, так и из-за банальной поломки.
1) Неправильное обслуживание. Зачастую на направляющие в гаражах народных умельцев, набивают ЛИТОЛ или графитовую смазку, что приводит к набуханию пыльника направляющей, а позже она просто «закисает».
2) Это банальный прорыв пыльника. НА направляющую начинает поступать влага, что рано или поздно его разъест и приведет к закисанию.
3) Следующая причина кроется в самом поршне. Его корпус также может страдать от прорыва пыльника, попадает вода.
4) Либо от некачественной тормозной жидкости. Она гидроскопична, а поэтому со временем в ней накапливается много воды, если ее не заменить – то она начинает разъедать поршень изнутри, что также приводит к закисанию.
НУ что же теперь переходим непосредственно к ремонту суппорта. Пожалуй, начнем с самого простого.
Процесс сборки станка
рама из металла скомбинирована с суппортом из толстой фанеры
В основу конструкции возьмем старую рабочую дрель.
- Из уголка №40 свариваем основание длиной 70 см: по краям два длинных уголка, между ними два — длиной 40 см — это длина рабочей зоны. Между короткими уголками оставляем щель — направляющую.
- Передняя бабка в данном случае — это стойка, в которой нужно удобно и надежно закрепить дрель. Сделаем ее из металлического уголка и пластин. В вертикальной части прорезаем круглое отверстие под патрон дрели. Патрон должен плотно входить в отверстие.
- На уголок привариваем переднюю бабку к основанию.
- Основание для задней бабки вырезается из уголка №100. В центре горизонтальной части уголка просверливаем отверстие под болт, который ходит по направляющей и удерживает бабку. Снизу болт приваривается к прямоугольной прижимной пластинке, сверху регулируется гайкой.
Суппорт или резцедержатель будет перемещаться по центральной направляющей. Для изготовления суппорта понадобится чугунная заготовка диаметром 80 мм, из которой болгаркой вырезаются 2 параллелепипеда. В них для втулок пропиливаем отверстия диаметром 22 мм. Штоки сделаем из полуосей легковушки, найденных в гараже.
Основание и боковые части вырезаем из металлической пластины. Между штоками привариваем бронзовую гайку, запрессованную в стальную втулку, куда вкручиваем штырь с резьбой, проходящий через отверстие в одной из боковин. Здесь привариваем самодельную ручку или барашек. В подвижной части своими руками просверливаем вертикальное отверстие с резьбой. На длинный болт привариваем пластинку — резцедержатель. Пропускаем болт через квадратную пластинку, установленную на подшипники, и вкручиваем в подвижную часть суппорта. По периметру пластинки сделаем фиксаторы для резцедержателя из болтиков.
Этапы изготовления токарного станка по металлу своими руками
Для начала предлагаем посмотреть на собранный своими руками агрегат. Некоторые детали взяты из неисправных приборов и механизмов.
Детали агрегата, собранного собственноручно домашним мастером
Алгоритм работ будет следующим:
- составляется подробный чертеж будущего агрегата с указанием размеров, материалов;
- подбирается по мощности и количеству оборотов в минуту электродвигатель;
- четко следуя составленной схеме, подготавливаются детали рамы по размерам;
- производится сборка выбранным способом (сварка или болтовые соединения).
Рассмотрим каждый из перечисленных этапов подробнее.
Этап подготовки: проект и составление чертежа
В качестве примера, а возможно и основы будущего маленького токарного станка, можно взять схемы подобных агрегатов, предоставленные нами ниже.
Когда рама собрана, приступаем к изготовлению и установке на нее остальных узлов.
Как выбрать электропривод для подобного агрегата
Электродвигатель – важнейшая часть конструкции. От его мощности зависит величина деталей, которые возможно изготовить на станке. При мощности электромотора 800÷1000 Вт устройство позволит обрабатывать только маленькие детали. Для больших заготовок используются двигатели 1.5÷2 кВт.
Двигатель по мощности должен превышать 800 Вт
Важный этап монтажа электродвигателя — это подключение к сети. Контакты и соединения, независимо от того, возможно ли к ним прикоснуться в процессе работы, требуют тщательной изоляции. Клеммы электродвигателя подключаются в определенном порядке. Если у домашнего мастера нет навыков в этой области или он сомневается в своих силах, лучше доверить эту работу профессионалу.
Порядок сборки фрезеровочного или токарного станка
После изготовления рамы устанавливаем на нее валы, зафиксировав их сваркой. Далее монтируем переднюю бабку, валы и шкивы с суппортом. И только в последнюю очередь устанавливаем на место электродвигатель, фиксируем его и натягиваем ремни или цепи (в зависимости от вида передачи крутящего момента).
Наиболее распространенный вид передачи крутящего момента — ременная
Изготовление токарного станка из дрели своими руками: пошаговая инструкция
| Иллюстрация | Выполняемое действие |
 | Для начала отпилим заготовку из деревянного черенка. Из нее впоследствии будет изготовлена ручка. |
 | В центр одного из торцов забиваем заточенное сверло. Эта сторона будет зажата в патроне дрели-электропривода. |
 | Изготавливаем раму. В нашем случае она деревянная. Указанные хомуты нужны для жесткой фиксации дрели-привода. |
 | Устанавливаем электропривод. Расположение хомутов нужно четко рассчитать под размер. |
 | Все винты хомутов протягиваются основательно. От этого зависит надежность крепления, а значит и конечный результат. |
 | В патрон зафиксированной дрели-электропривода устанавливаем заготовку с вбитым в нее сверлом и протягиваем зажимы специальным ключом. |
 | Поджимаем с обратной стороны ведомым центром для надежной двухсторонней фиксации. Одностороннее крепление заготовки не подойдет. Все, чего этим можно добиться – это разбить подшипники дрели. |
 | Основательно протягиваем крепежные гайки. Теперь оборудование готово к работе. |
 | Включаем дрель на максимальные обороты. Клавишу включения фиксируем кнопкой сбоку рукоятки. Теперь заготовке можно придать требуемый вид стамеской и напильником. |
 | Вот такая аккуратная ручка у нас получилась. Если нужно отшлифовать металлический цилиндр, его следует зажать в патрон, а с обратной стороны крепления ведомого центра засверлить небольшую ямку, смазав ее солидолом или литолом. Остальные действия аналогичны. |
Токарный станок по дереву из дрели своими руками
Конечно, самым простым будет изготовить токарный станок по дереву с помощью стандартного электроинструмента, в основном дрели, хотя есть и приспособления заводского изготовления.
Желательно, чтобы дрель имела достаточную мощность, кнопку блокировки во включенном положении и регулятор скорости.
Рассмотрим несколько схем и начнем с самой простой, когда использование задней бабки не требуется. Это возможно при изготовлении изделий небольшого диаметра и не очень длинных.
В данном случае это довольно удобный способ отремонтировать само сверло, установить в сверлильный патрон кусок стержня с резьбой или резьбовую часть мощного самореза и просверлить для них отверстие соответствующего диаметра в заготовке. В качестве упора подойдет любая соответствующая по высоте планка.
Если без задней бабки не обойтись, то ее функцию частично могут выполнять кузнечные тиски, просто при фиксации сверла ее придется ставить относительно них.
Но наиболее распространены самодельные токарные станки на базе дрели с деревянной станиной и как минимум примитивной задней бабкой.
Кстати, роль коронки, закрепленной в быстрозажимном патроне, с успехом может сыграть перьевое сверло по дереву. Чтобы он не начал удалять стружку с конца заготовки при вводе инструмента, на этом конце необходимо прорезать прорезь для ребер сверла и просверлить центр.
Токарный станок, показанный на видео с помощью мощного сверла, не сильно уступает стационарным токарным станкам, предназначенным для обработки деталей такого же размера, а его способность набирать более высокие обороты, чем у них, позволяет лучше отделывать изделия.
Для изготовления домашнего токарного станка можно использовать не только дрель, но и угловую шлифовальную машину.
Правда, желательно, чтобы в нем была регулировка скорости, потому что 10 и более тысяч оборотов для таких машин — это слишком много.
Для домашних мастеров, умеющих и предпочитающих работать с металлом, мы предлагаем такую токарную конструкцию из электродрели.
Зато самоблокирующийся патрон в качестве задней бабки можно использовать в любой другой конструкции.
И в конце небольшой видеоролик. Может показаться, что это игрушечный автомат, но с его помощью действительно можно составить довольно большой список полезных вещей: от дверных ручек и ручек до ручных инструментов и шахматных фигур.
Назначение и преимущества домашней установки
Станок изготавливается под свои собственные хозяйственные цели. От этого зависит и сложность конструкции, и мощность двигателя. В целом он может выполнять те же работы, что и профессиональные установки:
- точение разных поверхностей (в виде цилиндров, конусов);
- изготовление резьбы;
- подрезочные работы;
- металлообработка торцов.
Благодаря такому широкому функционалу с помощью этого устройства можно затачивать ножи, ремонтировать некоторые детали автомобиля, резать металлические конструкции и т.п.
При этом изготовить токарный станок своими руками – это более выгодный вариант, поскольку:
- такое изделие обойдется дешевле;
- оно не столь громоздкое, как многие промышленные установки;
- его можно спроектировать и выполнить под конкретные задачи, которые необходимы владельцу;
- его легко разместить в гараже, сарае и закрепить на любую жесткую поверхность.
Конструкционные узлы
Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.
Конструкция малогабаритного токарного станка про металлу
На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.
Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.
Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок
Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.
Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.
Станок с прямым приводом
Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром
Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы
Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.
По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.
Использование швеллеров при изготовлении рамы и передней бабки станка
Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать
От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода
От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.
Вариант исполнения станины, передней бабки и привода
Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.
Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор
Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.
Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.
Особенности ухода за токарным станком
Уход за механизмом – неотъемлемое условие его долговечной безаварийной работы. Необходимо соблюдать несколько правил:
Все отходы, которые попадают на рабочую поверхность устройства во время работы, нужно своевременно удалять.
Для обеспечения равномерного распределения масла по направляющим нужно подвигать каретку 7-8 раз вперед и назад.
Периодически нужно подвинчивать все соединения, поскольку постоянная вибрация во время работы постепенно ослабевает их.
Важно следить, чтобы натяжение ремня было всегда равномерным – недопустимо как слишком тугое, так и слишком слабое натяжение.
Все движущиеся части периодически смазываются обычным машинным маслом. При этом подшипники смазываются особенно тщательно – они испытывают особенное трение во время работы.
Проектировка будущего изделия
Чертежи с размерами.
Следует оговориться, что рекомендуется для домашних целей делать оборудования с такими же размерами, как и ТВ-16. Оно маломощное, вполне удовлетворит потребности для физического лица. Габариты на чертежи берем следующие:
- Длина — до 115 см;
- Ширина до 62 см;
- Высота оси оборудования 18 см.
Важно! Не следует превышать эти габариты при изготовлении станка в кустарных условиях. Это может привести к нарушению его геометрии в процессе работы
Когда вы составляете проект прорисуйте все детали, либо скачайте чертежи с размерами из интернета и работайте по готовому плану. Если пытаться держать все моменты в голове, вы обязательно допустите ошибку, которая испортит все оборудование.
От точности проекта и чертежа будущего оборудования вы будете отталкиваться не только в процессе работы, но и во время закупки необходимых расходных материалов.
