Зачем выполнять обследование дома тепловизором
Утечка внутреннего тепла в большей степени происходит вследствие излучения. С поверхности стен внутри помещения нагретый воздух передается наружу через мостики холода, где рассеивается в окружающую среду. Человеческий взор не замечает такого перемещения. Это может сделать специальная цифровая техника. Одним из вариантов таких приборов являются тепловизионные камеры.
До начала утепления дома следует провести тепловизионное обследование, которое поможет рассчитать требуемые затраты на утепление

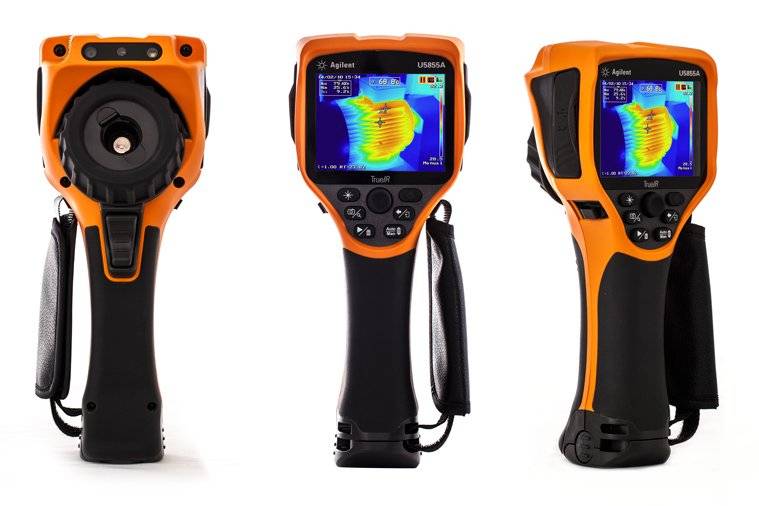

Тепловизор представляет собой дифференциальный прибор, определяющий градации температур в исследуемой области с последующим сравнением их между собой. На дисплее прибора показана тепловая гистограмма, которая накладывается на реальную картинку. Работа тепловизора заключается в выявлении проблемных участков, что осуществляется посредством определения температуры в конкретной области при помощи встроенного пирометра. Тепловая гистограмма наглядно отображает места с достаточной степенью изоляции и зоны, требующие дополнительного утепления.
Если планируется выполнение теплоизоляционных мероприятий, такое обследование поможет увидеть реальную картину теплопроводности ограждающих конструкций здания. Теплоизоляционное исследование рекомендуется выполнять раз в 5-7 лет, поскольку для утеплителя характерна усадка. Особенно это заметно в случае каркасных конструкций с утеплением в виде минеральной ваты, подвергающейся усадке, или сооружений из сруба, которые периодически нуждаются в конопачении.
Тепловизором как рентгеном сканируется помещение изнутри и снаружи здания
Тепловизор Testo 870
Тепловизоры Testo 870-1 и Testo 870-2 это самые простые приборы начального уровня с размером матрицы 160х120 и температурной чувствительностью <100 мК. Приборы Testo 870 были специально разработан с учетом требований организаций, специализирующихся на монтаже систем отопления, строительстве, сервисному обслуживанию и эксплуатации. Из направлений теплового контроля, где технических возможностей Тепловизора Testo 870 будет вполне достаточно можно выделить: обнаружение утечек тепла в ограждающих конструкциях и системах отопления, проверку исправности электрооборудования и систем распределения энергии, диагностику повреждений вызванных влагой и предотвращение образования плесени, техническое обслуживание механического оборудования и контроль качества производства. На практике тепловизор Testo 870 может быть использован для контроля небольших объектов с близкого расстояния при плавном перепаде температурили объектов с большой разностью температуры, когда равномерность ее распределения не имеет решающего значения.
Имея ряд ограничений, тепловизоры Тесто 870 удовлетворяют требованиям к оборудованию для аттестации лабораторий неразрушающего контроля и могут быть использован при тепловом обследовании малоэтажных зданий, квартир, и некоторого электрооборудования. В целом, Testo 870 применим для решения простых задач, не связанных с подробным энергоаудитом и контролем объектов с высокой тепловой неоднородностью. Для полноценного энегроаудита и контроля сложных объектов, возможностей этого тепловизора не достаточно. Для этих целей необходимо использование продвинутых (testo 882, ) или профессиональных моделей (testo 890). Общая сравнительная таблица всей линейки тепловизоров testo находится здесь.
В качестве опции, относительно дешевые тепловизоры Testo 870 могут оснащаться технологией SuperResolution которая дает возможность улучшить пространственное разрешение снимков в 1,6 раза а количество температурных точек в 4 раза, позволяя таким образом получить термограмму сравнимую по качеству с матрицей более высокого класса (до 320×240). В некоторых случаях применение данной технологии делает возможным контроль мелких, удаленных и термически сложных объектов без использования более дорогих моделей. Подробное описание технологии SuperResolution содержится здесь.
Как выбрать тепловизор: основные характеристики
Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.
Разрешение
Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.
Разрешение экрана может сильно отличаться от разрешения теплового детектора
Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.
Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.
Диапазон измеряемых температур и термочувствительность
Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла
Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.
Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.
Режим отображения и сохранения данных
Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.
Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета
Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур
Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели
Дополнительные объективы и функционал
Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.
Объективы, в основном используются для профессиональных моделей тепловизоров
Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.
Термограф ИРТИС 2000 С
Термограф ИРТИС-2000 С – высокоточный оптико-механический прибор для измерения и визуализации тепловых полей. Термограф может быть подключен к любому ПК по сетевому кабелю, USB или Wi- Fi. По желанию заказчика ИК-камера может быть укомплектована смартфоном, устанавливаемым на прибор или крепящийся на ладони. Базовая модель термографа комплектуется ИК-приемником, охлаждаемым жидким азотом. Это определяет ее высокую чувствительность в широком диапазоне температур и позволяет стабилизировать параметры ИК-приемника независимо от температуры окружающей среды. По заказу камера может комплектоваться ИК-приемником с термоэлектрическим охлаждением.
Принцип работы ИРТИС 2000 отличается от большинства портативных тепловизоров, представленных на рынке. Чувствительным элементом является не матрица, а один сверхчувствительный инфракрасный приемник, трансформирующий инфракрасное излучение в электрический сигнал аналого-цифровым преобразователем. Такое решение имеет ряд преимуществ, таких как – повышенная точность измерений (до 0,02°С) и отсутствие искажений по краям кадра. Недостатками являются низкая скорость обновления кадра и необходимость использования жидкого азота. В силу своих конструктивных решений термограф ИРТИС 2000 С более подходит для стационарных наблюдений за удаленными объектами, медицинской и научной диагностики высокой точности.
RGK TL-80 (Россия)
Съёмка
Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.
Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий
Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта
Обработка результатов
Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.
Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.
Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях
По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.
CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов
Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.
Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении
Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.
Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой
Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.
Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей
Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.

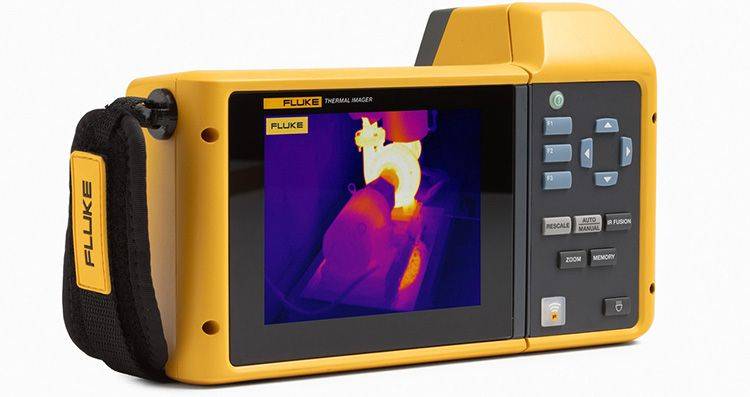

Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов
Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.
Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения
Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.
Вместо заключения
Приборы высокого класса имеют неподъёмно высокую стоимость. Если вы занимаетесь работами по обследованию сооружений и зданий на потери тепла постоянно, возможно, для вас будет выгодно покупать прибор. В противном случае дешевле и эффективнее будет пригласить специалиста, который авторитетно обследует строение и даст необходимое заключение, имеющее юридическую силу. Для домашних бытовых исследований, на наш взгляд, подойдёт мобильный прибор. Такая «игрушка» поможет избежать лишних потерь тепла и во время предпринять меры по их устранению.
Надеемся, что информация, изложенная нами, пригодится в наступающий осенний сезон. У вас есть ещё время, чтобы привести в порядок коммуникации или проверить, всё ли готово к новому отопительному сезону. А если у вас есть опыт использования тепловизора, либо вы когда-либо обращались за официальным заключением, расскажите об этом другим читателям нашего онлайн-журнала.
Топ-10 лучших недорогих тепловизоров для охоты
Бюджетных охотничьих ИК-прицелов как таковых не существует, любые модели стоят довольно дорого. Но в магазинах можно выбрать устройства, выигрывающие в цене у топовых тепловизоров.
Quantum HD19s
Функциональный девайс имеет встроенные режимы для города и леса, а также функцию распознавания с высокой детализацией теплых объектов. Поддерживает FPS 30 кадров и цифровой зум, может работать на морозе.
Важно! Купить один из лучших тепловизоров для охоты выгодно еще и потому, что питается он не только от встроенных аккумуляторов, но и от переносного внешнего источника.
Стоимость ИК-прицела Quantum начинается от 93000 рублей
Dali S240
Датский тепловизионный монокуляр с матрицей 384 на 288 поддерживает частоту обновления кадров 50 Гц. Способен записывать видео, предусмотрено удаленное управление со смартфона. Если выбрать данную модель, можно будет самостоятельно настраивать цветовую палитру.
Цена тепловизора Dali начинается от 79000 рублей
Guide IR510 N1
Компактный девайс во влагостойком корпусе поддерживает высокую скорость смены кадров, обладает тихой автокалибровкой, оснащен режимом изотерма и лазерным указателем. Может записывать видео до 4 Гб.
Выбрать инфракрасный монокуляр Guide в магазинах можно от 89000 рублей
Pulsar Axion Key XM30
В сравнении тепловизоров Пульсар Хелион и Аксион последний выигрывает по популярности и цене. Подходит для применения при любой погоде, обладает малым весом и небольшими размерами. Поддерживает широкие настройки изображения, предоставляет высокое оптическое увеличение. Корпус у прибора водонепроницаемый и прочный.
Приобрести ИК-прицел Axion от Pulsar можно от 90000 рублей
Pulsar Axion Key XM22
Еще один недорогой прибор с высокой четкостью изображения и мгновенным стартом следует выбрать, если нужно автономное устройство с широкими возможностями видеозаписи. Поддерживает комбинированную систему питания B-Pack, функцию StreamVision и «кадр в кадре». Не боится влаги, поставляется в цельнометаллическом корпусе.
Цена тепловизора Axion X22 начинается от 75000 рублей
HT-320D Thermal Camera
Недорогой и качественный вариант можно выбрать для охоты и игры в страйк-болл. Устройство с разрешением 220 на 160 совмещает функции монокуляра и тепловизора, поддерживает ночной режим и быструю смену кадров.
Цена девайса HT-320D стартует от 50000 рублей
Pulsar Helion XQ28F
Чувствительный прибор со временем работы до 8 часов в автономном режиме обладает разрешением 384 на 288 пикселей. Поддерживает плавный цифровой зум и дистанционное управление, способен записывать видео.
Цена ИК-монокуляра Helion XQ28F начинается от 117000 рублей
Guide Trackir 25mm
ИК-монокуляр обладает высоким разрешением и встроенным дальномером, плавным масштабированием и частотой обновления кадров 50 Гц. Выбрать его рекомендуется также, если нужен встроенный модуль Wi-Fi и возможность настройки цветовой палитры.
Цена у тепловизора Guide Trackir начинается от 150000 рублей
Veber Night Eagle M13/240
Инфракрасный прицел с широким углом обзора и высоким разрешением окуляра предоставляет хорошую видимость в любое время суток, в туман и при задымлении. Работает 7 часов без подзарядки, непроницаем для воды и пыли.
Купить тепловизор от Veber можно от 610000 рублей
IRAY XEYE E3M
Надежный ИК-монокуляр в водонепроницаемом корпусе позволяет рассмотреть объекты сквозь туман, дождь и высокую траву. Дальность обнаружения составляет 1250 м. Прибор стоит выбрать за тихую автокалибровку и быструю смену кадров. Устройство удобно ложится в руку при использовании.
Стоимость тепловизора IRAY составляет около 89000 рублей
Требования к оборудованию и специалистам по тепловизионному обследованию зданий
Как и любое исследование, тестирование объекта с помощью тепловизора требует определённых знаний и подчиняется нормативным актам. Существует ряд СНИпов и ГОСТОВ, согласно которым производятся замеры. Энэргоаудит считается лицензированной услугой, поэтому проводить его необходимо строго по правилам.
Энергоаудит тепловизором на промышленном объекте
Перед работой прибора его необходимо проверить, о чём делается запись в специальном допуске к работам. Специалист должен иметь необходимые допуски и лицензию на работу с прибором, так как любое обследование предполагает экспертное заключение. Обследование тепловизором проводится строго в определённое время. Обычно это раннее утро или поздний вечер, что упрощает визуальное определение специалистом проблемных участков.
Во время исследования вне зданий нельзя допускать выпадение осадков, это может исказить картину измерений. Если специалист производит несколько замеров, они должны выполняться на одинаковом расстоянии.
Для чего используют тепловизоры в строительстве
Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.
Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.
В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов
Чувствительность некоторых моделей достигает сотых долей градуса, благодаря чему можно не только увидеть тепловой след на поверхности конструкций, но и узнать, что же происходит внутри.
Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.
Проверка частного дома тепловизором поможет решить самые разные задачи:
- локализовать места утечек тепла и определить степень их интенсивности;
- проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
- правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
- обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
- проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
- провести диагностику вентиляции и системы кондиционирования;
- определить наличие трещин в стенах сооружения и их размеры;
- найти места засоров в системе теплоснабжения;
- диагностировать состояние электропроводки и выявить слабые контакты;
- обнаружить места обитания грызунов в доме;
- найти источники сухости/повышенной влажности внутри частной постройки.
Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.
Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление
А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.
Перед реконструкцией или ремонтом старых сооружений прибор с инфракрасной камерой придет на помощь, чтобы выявить самые холодные зоны и места затеканий, проблемы с теплыми полами, и объективно оценить объем запланированных строительных работ.
Как правильно пользоваться устройством?
Мы выяснили, как работает тепловизор. Далее рассмотрим, как правильно использовать устройство. Любое технической средство сопровождается инструкцией и руководством по эксплуатации. С этими материалами необходимо внимательно ознакомиться до начала работ.

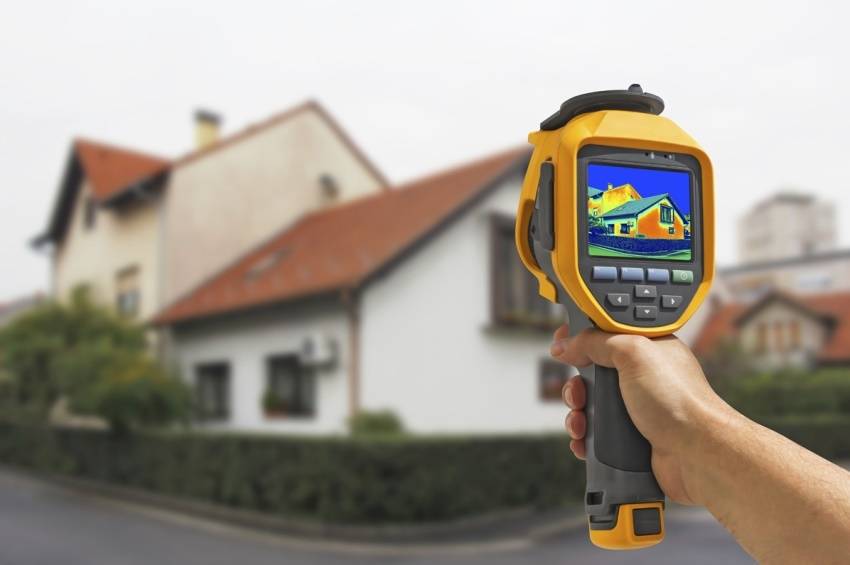

При обследовании коттеджа или дома необходимо расположиться на расстоянии 25 метров от объекта так, чтобы его не закрывали другие постройки, транспорт, животные. Локатор устройства направляется на исследуемую зону, удерживается в таком положении и производится сохранение изображения. Далее следует направить прибор на следующий участок и провести аналогичную съемку.

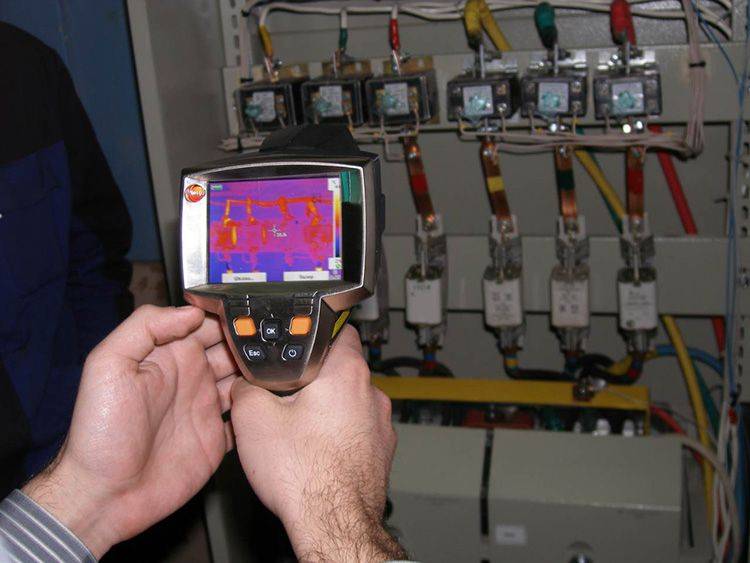

При пользовании тепловизором для проверки электрооборудования необходимо надеть диэлектрические перчатки и защитную каску. Прибор держать на расстоянии 70 см от объекта, настроить на максимальную чувствительность, провести тестирование на обесточенном кабеле и под напряжением. При получении корректных данных провести полную проверку с фиксацией данных.
Мобильный тепловизор для смартфона – стоит ли ему доверять
Сравнительно недавно появился новый вид подобного оборудования – тепловизор для смартфона, который подключается к гаджету через гнездо сопряжения (microUSB). Разберёмся, так ли точна информация, получаемая через такой прибор. Сегодня производитель предлагает два вида мобильных тепловизионных устройств – совместимых с системой «Android» и программным обеспечением «IOS». Рассмотрим, какими функциями они снабжены.
Мобильный тепловизор на «Android»

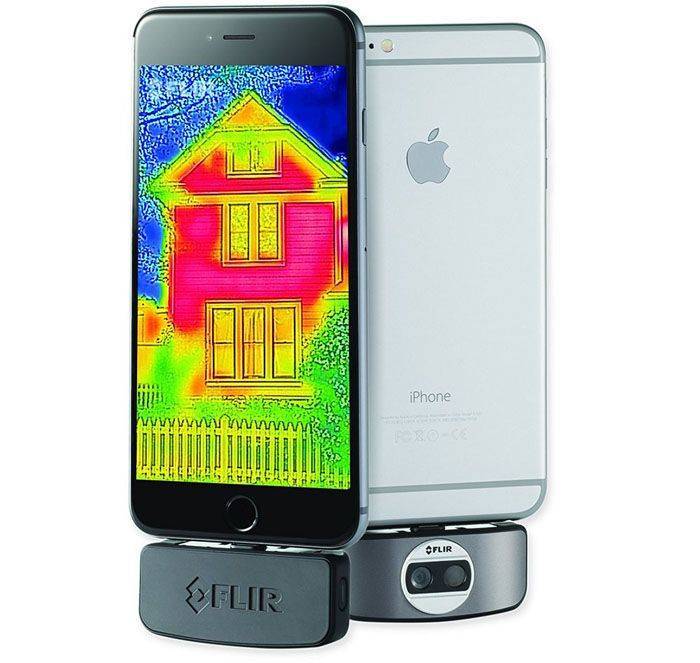

Устройство «FlirOne» для смартфонов на базе «IOS»
Тепловизоры для смартфона на базе «Android» и «IOS»: преимущества, недостатки, особенности
Как и для «IOS», для «Android» подобные приспособления выпускает фирма «Seek Thermal». Разница лишь в моделях, хотя можно воспользоваться и переходником. Существует ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги
Также важно, что тепловизор для смартфона «Seek Thermal» берёт питание от батареи смартфона, не нагружая её при этом. У оппонента в этом смысле дела не так хороши. Встроенная батарея заряжается через USB
Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!
Встроенная батарея заряжается через USB. Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!
Тепловизор для смартфона «Seek Thermal» можно использовать для «IOS» и «Android», используя переходник
Тепловизоры для смартфонов на базе «IOS»: отличия
Разница между этими тепловизорами в штекере, посредством которого производится коммутация, и форме (внешнем виде). Всё остальное совершенно идентично.
