Технический эндоскоп. Увидеть всё изнутри

Эффективность применения технических эндоскопов

На СТО чаще всего рассматриваемые приборы используются для:

Оценки текущего состояния цилиндро-поршевой группы автомобиля.
Осмотра элементов трансмиссии.
Определения качества антикоррозионного покрытия в труднодоступных местах автомашины.
Изучения состояния кабельной электроразводки по кузову.
Осмотра коленчатого и распределительного валов.
Диагностики поверхности литых и штампованных деталей с целью выявления поверхностных трещин, раковин и прочих дефектов.

Технический эндоскоп относится к числу приборов, которые применяются не только на СТО, но и фирмами-производителями автотехники. Там с их помощью выполняют визуальную оценку наиболее ответственных узлов во время производственных испытаний или краш-тестов машин.

Цена прибора определяется его комплектностью. Например, эндоскопы далеко не всегда комплектуются отдельными мониторами, поскольку в их конструкции предусмотрен обычный USB-разъём, при помощи которого прибор всегда можно подключить к компьютеру или ноутбуку. Цена на такой эндоскоп является вполне доступной, даже для небольших СТО.

Совершенствование конструкций технических эндоскопов происходит в направлении увеличения разрешающей способности камер, снижения их размеров, применения специальных USB-удлинителей, которые позволяют наблюдать изображение с расстояния до 8…10 м. Оптоволоконные зонды приборов становятся ещё более гибкими, тем самым увеличивается проникающая способность прибора.

Эндоскоп для своего функционирования требует предварительной установки программного обеспечения. После этого установки каких-либо дополнительных  драйверов не требуется. Многозонная подсветка исследуемой части конструкции или автомобиля при помощи миниатюрных светодиодов (их количество в современных приборах может быть 6 и более) обеспечивает чёткость цветной картинки и, следовательно, максимальную информативность для специалистов. Отзывы об эффективности применения таких приборов – положительные, поскольку качество диагностики повышается, а время для её выполнения – сокращается.

Топ-тройка моделей гибких эндоскопов

Согласно отзывам потребителей таких приборов, наибольшим спросом пользуются:

1. USB-эндоскоп ADD 1100 с зеркальной насадкой. При весьма умеренной цене прибор позволяет выполнять мониторинг бензиновых двигателей с осмотром всех труднодоступных мест и деталей, характеризующихся наибольшим износом. Такой эндоскоп позволяет ввод камеры через отверстие в форсунке камеры сгорания, с последующей визуальной оценкой состояния клапанов и стенок цилиндров. Возможен осмотр пространства под капотом, что исключает применение автомобильного подъёмника.
2. Эндоскоп ADD 1100mini, идеально подходящий для текущей диагностики дизельных автомашин. Прибор характеризуется уменьшенными размерами камеры (5,5 мм) при сохранении прежней чувствительности матрицы. Это даёт возможность использовать для ввода камеры отверстие распылителя. Особо тонкий зонд обладает высокой подвижностью, а его корпус выполнен из влагонепроницаемого материала. Цена такого прибора несколько выше, но удобство и портативность прибора того стоят.
3. Видео_Э – технический эндоскоп со встроенным жидкокристаллическим экраном. Удобство пользования таким прибором заключается в том, что для него не требуется специального подключения к компьютеру. Имеющийся USB-разъём предназначен для питания, однако прибор может работать и на батарейках. Высокое качество подсветки позволяет устройству эффективно функционировать в полной темноте. Автономность прибора вполне оправдывает более высокую цену на него, что подтверждается и благоприятными отзывами пользователей.

https://youtube.com/watch?v=videoseries

Вольфрамовые электроды для аргонодуговой сварки

Бетон своими руками. Пропорции и советы экспертов

Конструктивные исполнения технических эндоскопов

Современный эндоскоп может быть выполнен в двух вариантах:

• Жёстком, когда передающая трубка не имеет возможности изгибаться в пространстве. Такие приборы называются бороскопами, и используются для визуальной диагностики внешних поверхностей, доступ к которым не затруднён;
• Гибком, когда передающая изображение система может позиционироваться в любом необходимом положении. Это – фиброскопы, и они применяются для диагностики внутренних элементов, например, для оценки текущего состояния блока головок двигателя автомобиля. Ввод следящей камеры такого эндоскопа во внутреннее пространство исследуемого узла производится через технологические отверстия в корпусе, для чего зондирующая головка прибора должна обладать весьма малыми размерами.

В современных технических эндоскопах сигнал воспринимается многопиксельной светочувствительной матрицей, причём от количества пикселей зависят разрешение прибора и чёткость картинки. Элементы такой матрицы производят преобразование оптически принятого изображения в соответствующий электрический импульс, который и отображается на экране. Соответственно, оператору нет обходимости всматриваться в окуляр небольших размеров, а оценка результата такого сканирования выполняется непосредственно по экрану монитора. При этом габариты камер современных эндоскопов обычно не превышают 10…15 мм.

Технический эндоскоп первого поколения представлял собой жёсткую систему линз, а изображение от камеры выводилось на чёрно-белый монитор через выход VGA. Такого рода приборы используются и сейчас, особенно в тех случаях, когда зондированию подвергаются достаточно крупные узлы автомобиля. Например, при повышенном потреблении масла достаточно оценить внешний вид поверхности рабочих цилиндров

В то же время, для диагностики внутренних деталей и узлов, которая обычно носит качественный характер, важно оценить и изменения в цвете исследуемой поверхности. В таких случаях применяются эндоскопы с цветными мониторами SVGA, разрешение которых намного выше

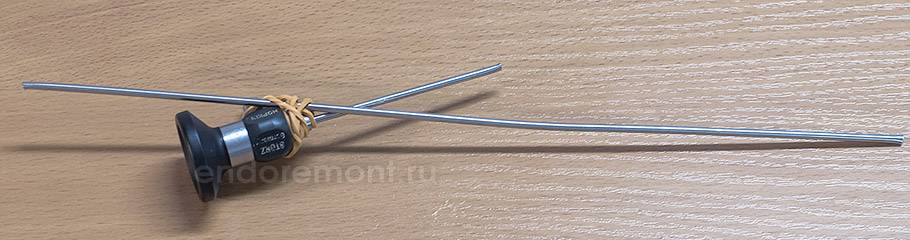

Рассмотрим самые частые поломки жесткого эндоскопа:

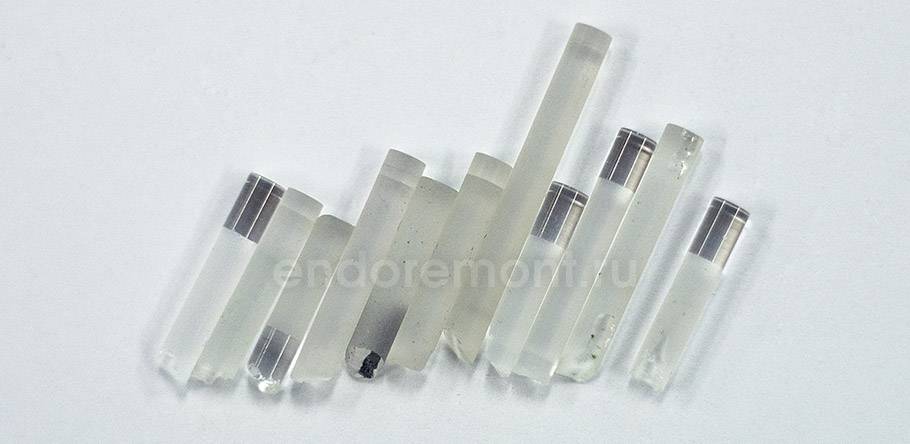

1. Повреждены оптические линзы внутри жесткого эндоскопа

Эти поломки возглавляют наш ТОП не случайно, они являются самыми частыми среди поломок жестких эндоскопов при поступлении в сервисный центр. При внешнем отсутствии видимых повреждений, изображение может отсутствует полностью или частично. Также на корпусе могут быть видны различные вмятины или изгибы, которые говорят о причинах повреждения внутри жесткого эндоскопа. Только после вскрытия прибора можно обнаружить битые оптические линзы, так как данные компоненты, находясь внутри прибора, невооруженным глазом не видны. Без разборки эндоскопа можно понять, что линзы разбиты, но точное количество повреждений не определить. Данная поломка возникает вследствие механического повреждения и неаккуратного обращения. На фотографии ниже представлены разбитые стержневые линзы, извлеченные из жестких эндоскопов при ремонте.

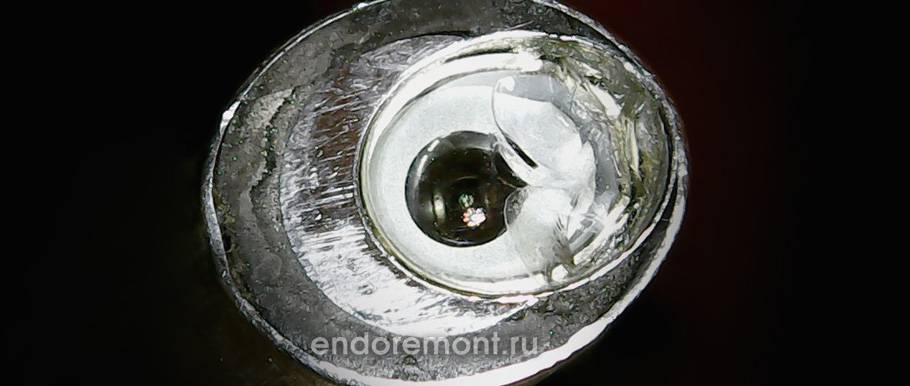

2. Скол в объективе жесткого эндоскопа

При неаккуратном обращении можно ударить дистальным концом об инородный предмет или уронить эндоскоп. Такое повреждение, как правило, видно глазом, если осмотреть дистальный конец. Но бывает и так, что при ударе происходит внутреннее повреждение в объективе и снаружи глазом его можно не увидеть. Выявить его можно при диагностике в сервисном центре.

3. Повреждение дистального конца жесткого эндоскопа инструментом

Жесткий эндоскоп, например, при работе с шейвером, легко задеть инструментом. Тем самым повредив дистальный конец жесткого эндоскопа, объектив и светопередающее волокно. От силы и глубины повреждения зависит стоимость ремонта. При глубоком повреждении требуется перезаводка волокна с заменой объектива. При несильном повреждении будет достаточно шлифовка/полировка волокна с заменой объектива.

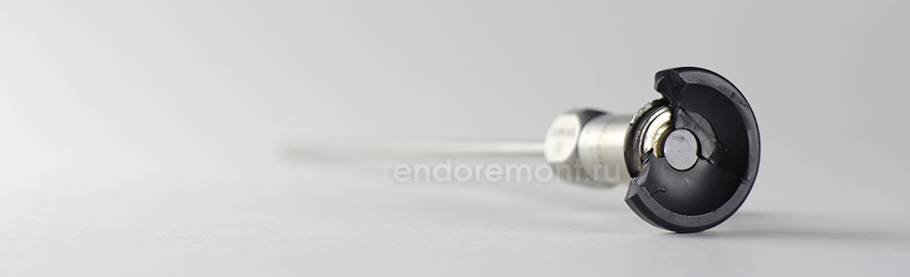

4. Протечка/разгерметизация жесткого эндоскопа с дистальной и/или проксимальной части

При перегреве жесткого эндоскопа может произойти протечка от несоблюдения температурного режима при обработке или в случае вымывания клеев со временем. При протечке, внутрь жесткого эндоскопа попадает влага, оптика запотевает.

5. Изгиб или надлом рабочей части жесткого эндоскопа

Чем тоньше жесткий эндоскоп, тем легче его изогнуть и сломать пополам, либо надломить. Такие повреждения часто встречаются, когда вставляют или достают оптическую трубку из рабочего ствола. Также такая поломка может возникнуть при неаккуратном обращении, если эндоскоп уронили или ударили им о край стола. При несильном изгибе жесткий эндоскоп можно отрихтовать, с малыми повреждениями. Но бывает и такое, что при изгибе заламываются внутренние компоненты и отрихтовать его невозможно. В таком случае, в жестком эндоскопе требуется перезаводка светопередающего волокна с заменой объектива и внутренних оптических линз. Очень часто бывает, что приходят в ремонт жесткие эндоскопы, которые сломаны пополам или с сильно поврежденной рабочей частью, с трещинами в корпусе. Как правило, такие повреждения встречаются у тонких жестких эндоскопов.

Их может быть три:

• надлом от падения
• крошение
• разбухание.

8. Разъедаются или покрываются пленкой защитные стекла жесткого эндоскопа

При неправильной обработке химическими растворами, на защитных стёклах жесткого эндоскопа может оставаться налёт, который делает картинку мутной или нечёткой. Иногда можно отчистить данный налёт специальными средствами и далее продолжить работать. Но бывает и такое, что химические жидкости очень сильно разъедают защитные стекла, в этом случае отчистить последние не представляется возможным, и данные элементы идут только под замену.

Лучшие подвижные технические модели

Ниже представлено несколько актуальных на сегодняшний день моделей подвижных технических видеоэндоскопов.

Q-417

Недорогая модель эндоскопа для диагностики автомобиля. Стоимость устройства составляет порядка 4 000 рублей.

Эндоскоп может работать как автономно, так и совместно с ноутбуком, планшетом, смартфоном. Питание осуществляется от встроенного аккумулятора, который заряжают по USB. Одного заряда хватает на 3-4 часа автономной работы.

Имеется встроенный экран диагональю 2,4’’.

Дистальная головка не способна поворачиваться самостоятельно. Однако она имеет жесткое основание, благодаря чему может сохранять положение, которое ей придали.

Прибор работает от собственного аккумулятора. Одного заряда хватает на 4-5 часов автономной работы.

IN-85-8mm-0,8метра flex

Видеоэндоскоп, способный работать от смартфона. Стоимость прибора – около 15 000 рублей. Дистальная головка также неподвижна – изогнуть ее можно только вручную.

Диаметр вводимой трубки – 6,5 мм, а длина – от 0,8 до 1 м. Собственного экрана нет, зато есть кронштейн для крепления смартфона. Эндоскоп соединяется с гаджетом с помощью протокола беспроводной связи Wi-Fi.

В дистальную головку встроено 6 светодиодов. Это увеличивает ее диаметр и делает толще вводимой трубки. Он составляет 7,5 мм. Эту конструктивную особенность следует учитывать при эксплуатации прибора.

Отличительная особенность модели – более высокое по сравнению с аналогами разрешение видео (1280Х720).

Питание – от встроенного аккумулятора. Заряда хватает на 5-6 часов автономной работы.

Q-410-8мм-1м-Dual

Технический эндоскоп с подвижной дистальной головкой, оснащенный 2 камерами. Стоимость устройства составляет от 33 000 до 35 000 рублей.

Диаметр вводимой трубки – 6,5 мм, длина – 1 м. Диаметр дистальной головки – 8 мм. Имеется собственная подсветка из 6 ярких светодиодов.

Дистальная головка неподвижна, однако на ее боковой стороне также имеется камера. Это обеспечивает максимальный угол обзора.

Питается прибор от собственной батареи, одного заряда которой хватает на 4-5 часов работы.

Видео эндоскопы eVIT LP

Гибкий промышленный видеоэндоскоп eVIT LP обладает механизмом всесторонней артикуляции головки зонда от 90 до 160° в зависимости от диаметра. Модель может поставляться с диаметром зонда от 4,5 до 8,4 мм, при длине от 1,5 до 15 м с углом обзора до 110°. Видео камера с разрешением 0,44 Мп выводит изображение на встроенный монитор размером 5,7″ с возможностью записи фото и видео на CD карту объемом 32Гб. Математические алгоритмы обработки и разрешение видео сенсора 786 000 пикселей дают высокое качество изображения, eVIT LP оснащен встроенной системой фото- и видео регистрации изображения в высоком разрешении. В головку зонда встроены светодиоды с плавной регулировкой яркости.

Из других полезных функций эндоскопа eVIT LP можно выделить пятиступенчатую подсветку, возможность замены камер, видеовыход для подключения внешнего монитора, и вольфрамовую оплётку зонда. Эндоскоп питается от сети переменного тока / аккумулятора Li-Ion 12 В. Время автономной работы до 6 часов. Качество изображение регулируется яркостью подсветки, контрастностью, а также экспозицией и балансом белого. Корпус выполнен из ударопрочного пластика и защищен от попадания пыли и влаги на уровне IP64 (защита от брызг). Диапазон рабочих температур от -30 до 80 С°. Масса составляет 2100 г.

Подробнее…

Типы

Эндоскопы в зависимости от сферы применения делят на две больших группы:

Технические предназначены для диагностики технически сложных механизмов без их разборки. Используются для:

• проверки деталей и узлов двигателей внутреннего сгорания, в том числе цилиндров, турбин, патрубков гидравлических систем;
• исследования пустотелых полостей.

Также оборудование нередко применяется правоохранительными органами для осмотра предметов без нарушения их целостности (например, на таможне).

Отличительная особенность технических устройств – прочность и устойчивость к механическим воздействиям. Например, вводимая трубка подобного оборудования часто имеет металлическое покрытие, которое существенно снижает риск ее повреждения.

В зависимости от назначения технические видеоэндоскопы делят на:

• промышленные;
• автомобильные;

С помощью медицинских эндоскопов проводят исследование полых внутренних органов. К ним относятся желудок, кишечник, мочевой пузырь, бронхи, почки и другие.

Какой видеоэндоскоп требуется для работы Вам?

ТехническийМедицинский

Медицинские видеоэндоскопы делятся на три разновидности:

• смотровые – используются для осмотра пациента с целью дальнейшей постановки диагноза;
• операционные – задействуются в хирургических операциях, которые не подразумевают создания полноценного разреза тканей больного;
• биопсические – используются при процедуре биопсии, в ходе которой изымают небольшой объем тканей для дальнейшего исследования.

Мнение эксперта
Торсунов Павел Максимович

В отличие от технических эндоскопов, медицинские сконструированы таким образом, чтобы не причинить вреда организму пациента. Они изготовлены из мягкого полимерного материала, более гибкие, не имеют металлического армирования вводимой трубки.

В зависимости от конструкции вводимой трубки видеоэндоскопы бывают:

Жесткие устройства имеют трубку из стали, которая не способна изгибаться. Главный недостаток подобных устройств состоит в том, что их подвижность существенно ограничена. Из-за этого размеры видимой области во время исследования существенно сокращается. Угол обзора обычно не превышает 90о. Фактически, подобная техника – наследник жестких оптических эндоскопов.

Приборы отличаются длиной смотровой трубки. Чаще всего она составляет:

• 1,7 мм;
• 2 мм;
• 2,7 мм;
• 4 мм;

• 6 мм;
• 8 мм;
• 10 мм.

Гибкий видеоэндоскоп имеет вводимую трубку, способную изгибаться. Благодаря этому у него больший обзор и с помощью приспособления обследование техники гораздо удобнее. Подобные устройства используют, когда необходимо исследовать объект со сложно геометрией и прямая трубка не принесет желаемых результатов, не позволит увидеть то, что нужно.

Устройство и принцип работы

Любой эндоскоп независимо от разновидности состоит из следующих элементов.

• Корпус. Представляет собой пластиковую или металлическую коробку, на которой расположен дисплей и органы управления устройства. Внутри корпуса расположена плата, которая отвечает за работу устройства.
• Вводимая трубка. Гибкая трубка из металла или полимерного материала, которую вводят в исследуемую область. По ней проходят провода, соединяющие плату в корпусе и дистальную головку.
• Дистальная головка. Наконечник вводимой трубки, на котором расположены источники света и видеокамера. Способен изгибаться, чтобы направить объектив в нужную сторону.
• Экран. Дисплей, на который выводится изображение с камеры.

Некоторые эндоскопы не имеют собственного корпуса. Для работы их необходимо подключить к ноутбуку, планшету или смартфону. Изображение с камеры прибора будет выводится на экран устройства, к которому он подсоединен.

Прибор работает следующим образом:

1. Дистальную головку вводят в область, которую необходимо исследовать.
2. С помощью вводимой трубки объектив камеры продвигают к необходимому месту.
3. После того, как дистальная головка достигла цели, полученное с нее изображение выводится на монитор корпуса устройства и становится доступным для просмотра.

В силу конструктивных особенностей и специфики использования видеоэндоскопа установка источников света непосредственно на дистальную головку затруднена, так как существенно увеличит ее размеры. Поэтому используют специальные приборы, к которым подключают устройство. Они излучают мощный поток света, который проходит по полости в трубке и освещает область съемки.

В недорогих моделях источник света может быть закреплен непосредственно в дистальную головку. Обычно в его роли выступает небольшой светодиод.

На что обратить внимание при выборе

Вот несколько критериев, на которые следует обратить внимание при выборе видеоэндоскопа:

• Длина вводимой трубки. Она зависит от того, что планируется исследовать с помощью устройства. Если речь идет о деталях и узлах автомобиля, будет достаточно 1,5-2 м. Если устройство будут применять для исследования промышленного оборудования или канализационной техники, этого будет мало.
• Толщина вводимой трубки. Здесь необходимые параметры также подбирают в зависимости от того, что будут обследовать с помощью устройства. Трубка должна уверенно проходить в объект и не должна испытывать затруднений при движении внутри него. Универсальной можно считать толщину от 6 до 8 мм. Она позволяет без проблем исследовать практически любую технику.
• Угол обзора. Если речь идет о жестких видеоэндоскопах, то этот параметр обычно не превышает 90о. Если о подвижных, то он ограничивается только способностью дистальной головки к изгибу. Как правило, модели с большим углом обзора дороже.
• Защищенность. Если планируется обследовать объекты, которые могут повредить прибор, лучше отдать предпочтение моделям с армированной трубкой. Они более устойчивы к неблагоприятному механическому воздействию.
• Камера. Чем качественнее видеокамера, тем более четкую картинку можно получить с помощью устройства. Камера должна обладать приемлемым разрешением матрицы, хорошей светочувствительностью.
• Управление. Оно бывает двух типов: автономное и с помощью стороннего устройства. В первом случае эндоскоп использует собственный дисплей, во втором – планшет, смартфон или ноутбук со специальным приложением. Модели, которые управляются с помощью стороннего устройства, дешевле, так как в их цену не входит стоимость корпуса, дисплея и платы.

История эндоскопии

Технический эндоскоп функционирует следующим образом. Рабочая часть прибора представляет собой трубку — камеру небольшого сечения, в которой установлена осветительная оптоволоконная система. Она освещает диагностируемую зону и передаёт полученное изображение через блок линз на окуляр, где картинка может быть рассмотрена оператором.

Первые эндоскопы представляли собой чисто оптическое устройство, поэтому были довольно громоздкими, а изображение, рассматриваемое в окуляр, невозможно было увеличить. Кроме того, технические эндоскопы требовали весьма сильного освещения рабочей зоны. Это возможно при осмотре сравнительно габаритных предметов – например, отдельных участков трубопроводов, но совершенно неприемлемо при попытке проконтролировать текущее состояние мелких деталей и узлов, находящихся в труднодоступных для визуального осмотра местах. Ситуация коренным образом изменилась, когда в эндоскоп была вмонтирована миниатюрная камера, которая через стандартный USB-разъём может быть подключена непосредственно к компьютерному монитору.

Топ лучших эндоскопов без экрана

Покупатель, наверняка, не потеряется в довольно широком разнообразии моделей, продаваемых на АлиЭкспресс, если посмотрит рейтинг, состоящий из нескольких перечней. В нем собраны обладающие лучшими техническими характеристиками и относительно невысокой ценой наблюдательные приборы.

Wsdcam 7mm Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

высокая четкость изображения;
простота использования;
универсальность.

быстрое нагревание.

Степень защиты от воды	IP67
Разрешение	640х480
Обзор (в градусах)	60

Мне нравитсяНе нравится

MARVIOTEK USB Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

возможно использовать эти наблюдательные приборы с большого расстояния;
значительный угол обзора;
достаточно четкое изображение.

картинка начинает расплываться, если камера оказывается близко к исследуемому объекту;
хрупкость, отмечаемая в отзывах многих покупателей.

Разрешение	640х480
Обзор (в градусах)	66

Мне нравитсяНе нравится

JCWHCAM JC-Best-NO1

Посмотреть на Aliexpress

Плюсы и минусы

качество сборки;
нормальный обзор.

иногда плывет картинка.

Степень защиты от воды	IP67
Разрешение	640х480
Обзор (в градусах)	67

Мне нравитсяНе нравится

JCWHCAM USB Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

разнообразие диаметров камеры;
мгновенный вывод видеоинформации на экран мобильного телефона или компьютера;
высококачественное изображение.

отсутствие универсальности – иногда изображение на телефоне некоторых моделей не выводится.

Степень защиты от воды	IP67
Разрешение	640х480
Обзор (в градусах)	67

Мне нравитсяНе нравится

LESHP 5.5mm Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

оснащение специальным колесиком, при помощи которого, можно настраивать подсветку;
быстрая связь со смартфоном или компьютером;
четкость передаваемого изображения.

быстрое разогревание;
неполная укомплектованность – переходники нужно покупать отдельно;
если расстояние между камерой и изучаемым объектом достигает 4 см, может сбиться фокус.

Степень защиты от воды	IP68
Разрешение	640х480
Обзор (в градусах)	70

Мне нравитсяНе нравится

Jingleszcn WIFI Endoscope Camera

Посмотреть на Aliexpress

Плюсы и минусы

возможность быстро зарядить аккумулятор;
защищенность от воды с помощью колпачка;
широкий объектив, благодаря которому в кадр попадает большое количество объектов;
четкая картинка.

под водой этот прибор долго не протянет;
фокус сбивается, если поднести эндоскоп слишком близко к обследуемому объекту.

Степень защиты от воды	IP67
Разрешение	640х480
Обзор (в градусах)	70

Мне нравитсяНе нравится

KERUI USB Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

высокое качество картинки, обусловленное мощной подсветкой;
простота использования;
водостойкость.

использовать эти приборы просто, но на обучение потребуется некоторое время;
устройства, подсоединяемые при помощью мягких проводов, не годятся для обследования труднодоступных участков.

Степень защиты от воды	IP67
Разрешение	1200
Обзор (в градусах)	66

Мне нравится1Не нравится

Jingleszcn 3 in 1 Semi-rigid USB Endoscope Camera

Посмотреть на Aliexpress

Плюсы и минусы

четкое изображение;
возможность настраивать подсветку;
снабжены кнопкой, помогающей фотографировать заснятый объект.

быстрое нагревание;
сбивание фокуса при близком поднесении эндоскопа к объекту.

Степень защиты от воды	IP67
Разрешение	640х480
Обзор (в градусах)	70

Мне нравитсяНе нравится

Как видно, у каждой модели есть свои достоинства.

ВИДЕОЭНДОСКОП И ЕГО ВОЗМОЖНОСТИ

Видеоэндоскопом стал называться эндоскоп, оборудованный видеокамерой. Благодаря возможностям современной цифровой камеры, качество изображения, получаемого при эндоскопическом осмотре, стало практически идеальным.

В настоящее время технология, применяющая технические видео эндоскопы, наряду с другими методами неразрушающего контроля, широко используется в различных отраслях техники:

• авиационная промышленность;
• производство и техническое обслуживание автомобилей;
• тепловая и электрическая энергетика;
• обслуживание и ремонт промышленных установок различного назначения;
• обследование внутренней поверхности промышленных трубопроводов и инженерных сетей.

О важности объективного выявления состояния авиационных двигателей и других частей летательных аппаратов говорить не приходится. Видеоэндоскоп стал неотъемлемой частью аппаратного арсенала контроля состояния ответственных деталей самолётных и вертолётных двигателей.. Преимущества применения видео эндоскопа заключаются в том, что можно достаточно оперативно, даже в рамках короткого предполётного осмотра, объективно оценить состояние важных деталей авиационного двигателя (например, лопаток турбины)

Преимущества применения видео эндоскопа заключаются в том, что можно достаточно оперативно, даже в рамках короткого предполётного осмотра, объективно оценить состояние важных деталей авиационного двигателя (например, лопаток турбины).

Широкий спектр возможностей предоставляет применение видеоэндоскопа для работы цехов автосервиса.

Использование камеры эндоскопа для автомобиля позволяет через свечное отверстие произвести осмотр внутренностей цилиндров автомобильного двигателя и визуально определить степень износа поверхностей цилиндров, поршней и клапанов, избежав длительной и дорогостоящей процедуры разборки узла.

Применение видеоэндоскопа для автосервиса позволяет обследовать скрытые полости кузова автомобиля для определения степени развития коррозионных процессов. Можно легко с помощью такого устройства произвести осмотр бензобака изнутри, определив степень его загрязнения и целесообразность выполнения промывки внутренней поверхности.

Состояние впускных и выпускных клапанов в течение нескольких минут можно оценить не только рассмотрев их изнутри цилиндров, но и со стороны впускного и выпускного коллекторов также с помощью эндоскопа с видеокамерой.

На тепловых электростанциях к основному и наиболее дорогостоящему оборудованию относятся паровые и водогрейные котлы и турбины, вращающие роторы электрических генераторов. Ремонт этого оборудования является весьма затратным мероприятием, требующим к тому же достаточно продолжительного времени.

Внеплановый останов основного оборудования электростанции чреват потярями энергии и дефицитом мощности в системе, приводящим к вынужденному ограничению потребителей, что всегда влечёт за собой и экономические потери.

В такой ситуации возрастает роль диагностики, среди методов которой всё большее значение приобретает применение современных видеоэндоскопов. В диагностике котла основным является оценка состояния его внутренней рабочей поверхности, подвергающейся воздействию высокой температуры и давления.

Процедура инспектирования котла изнутри является весьма затруднительной и достаточно опасной. Использование видеокамеры камеры оказывает неоценимую помощь в её проведении. К отчёту обследования, проведенного с помощью видеоэндоскопа могут быть приложены фотографии инспектируемой поверхности.

Такой метод обследования с применением визуального контроля может быть применён к любым сосудам, работающим под давлением, которые имеются на любом производственном предприятии.

Видеоэндоскоп XL Flex

Видеоэндоскопы XL Flex и XL Flex+ компании General Electric обеспечивают высококачественное изображение и мощную подсветку для повышения возможности выявления дефектов и ускорения рабочего процесса. Основными достоинствами моделей являются прочность, долговечность и низкие расходы на техническое обслуживание. Функция стереоскопических измерений позволяет определить размеры дефекта и глубину его возникновения. Видеоэндоскопы оснащены титановыми зондами диаметром 4; 4,1; 8,4 мм и цветными камерами высокого разрешения с пятикратным цифровым зумом. Модификация XL Flex+ имеет внутреннюю память объемом 16 Гб, и обновленный ЖК-дисплей с диагональю 5″ и усиленной подсветкой для работы при ярком освещении. XL Flex+ так же имеет повышенную защиту от пыли и влаги (IP65). Срок гарантии – 1 год. Производство – США.

Подробнее…
