Талрепы

Конструкция

Главная эксплуатационная особенность такого талрепа заключается в том, что фиксирование происходит при помощи специального подузла – вилки, которая плотно охватывает смежный крепёжный элемент со всех сторон. Поэтому выскальзывание удерживаемого груза может произойти лишь в результате разрушения самой вилки. Исполнение муфты при этом аналогично другим исполнениям талрепов.

Вилка закрытого талрепа представляет собой стержневой элемент с U-образным разветвлением на одном из торцов (хвостовик второго торца при этом имеет резьбу, соответствующую резьбе в отверстии муфты). Хвостовик одной вилки имеет правую резьбу, второй – левую: это предотвращает самоотвинчивание вилки в процессе натяжения талрепа.

Вилка изготавливается методом горячей объёмной штамповки из прутковой заготовки, материалом которой служит качественная конструкционная сталь марки 20 и выше по ГОСТ 1050. Выбор материала обуславливается несущей способностью вилки: для талрепов повышенной нагружающей способности вилку штампуют из стали 35 или 45, а для талрепов вилка-вилка меньших типоразмеров можно использовать и сталь 20. После штамповки вилку подвергают термообработке: нормализации – для среднеуглеродистых сталей, либо цементации – для низкоуглеродистых.

Выбор технологии получения вилки весьма существенен. Сварной вариант вилки не может гарантировать прочность фиксации смежного крепёжного элемента (крюка или кольца), а литая вилка, ввиду неблагоприятной макроструктуры металла станет источником концентраторов напряжений.

В вилке пробивкой получают два отверстия, куда вводится закалённый палец – гладкий стержень с головкой. На стержне пальца имеется отверстие, для последующей установки фиксирующего шплинта. Все детали вилки стандартизованы: палец изготавливается по ГОСТ 9650, а шплинт – по ГОСТ 397. Таким образом, все детали вилки имеют должный уровень качества.

ГОСТ 9650 и DIN 1478 предусматривают также и упрощённый, открытый вариант талрепа вилка-вилка, который состоит из:

1. Резьбовой шпильки, в средней части которой имеется шестигранная неподвижная гайка.
2. Двух круглых гаек, резьба на которых соответствует резьбе на шпильке (на одном конце – левая, а на противоположном – правая).
3. Двух U-образных дуг, изготавливаемых из калиброванного прутка.

Последовательность производства такого талрепа такова. Смежные концы обеих шпилек соединяют особо прочной гайкой по ГОСТ 5931, которую затем тщательно обваривают по всему периметру. Класс прочности гайки должен соответствовать эксплуатационному усилию, прикладываемому к талрепу. U-образные дуги приваривают к одной или к обеим круглым гайкам, после чего сварочные швы тщательно зачищают.

Устройство и характеристики

Талреп – разновидность винтовых стяжек.

Его конструкция состоит из следующих элементов:

• Муфта – корпус с двумя отверстиями, в которых нарезана разнонаправленная резьба с противоположных сторон.

• Пара грузозахватных элементов.

Каждый из них является стержнем с нарезанной резьбой, с противоположной стороны которого расположен крепежный зацеп – оголовок.

Оголовок может быть разной формы формы: в виде вилки, крюка (гака) или кольца (петли).

• Подкладные шайбы – предназначены для равномерного распределения нагрузки.

• Стопорные гайки – предотвращают самостоятельное ослабление натяжителя. Они вместе с шайбами входят в комплект этого инструмента.

Принцип работы устройства заключается во встречном движении оголовков при вращении корпуса.

Если стяжку необходимо ослабить, вращение муфты выполняется в противоположную сторону.

Выборка слабины каната, при небольшом диаметре стержней и невысокой нагрузке, может выполнятся вручную.

Стягивание осуществляется при помощи различных рычажных приспособлений, например, стальных стержней.

Использование талрепов в работе обосновано:

• Надежностью конструкции;

• Простотой использования;

• Компактностью.

Требования к характеристикам регламентированы следующими стандартами:

• ГОСТ 9690-71 – отечественная стандартизация

• DIN 1748 и DIN 1480 европейская стандартизация

• ASTM F1145-05 –стандарт США

• ОСТ 5.2314-79 – отечественный стандарт для судовых талрепов

Муфты

Согласно ГОСТ 9690-71, муфты производят тремя способами:

• Штампованные;

• Литые;

• Сварные.

Кроме этого, их делают закрытого и открытого типа.

Последние имеют несущую способность до 6,3 тонн.

Для закрытого корпуса — до 20 т.

При этом для сварных изделий любой конструкции этот показатель не превышает 1,5т.

Материал

При изготовлении используются следующие стали:

• Марки 35 высокого качества, согласно ГОСТУ 1050.

Степень прочности на растяжение достигает 540 МПа.

Самый распространенный вариант.

• Модификации Ст. 3, Ст. 3кп, согласно ГОСТу 380.

Сталь подвергается термической обработке, после чего ее прочность на растяжение достигает 450 МПа.

Используется там, где нет больших нагрузок.

Защитные покрытия:

• Цинк-ламельное;

• По методу горячего цинкования;

• Гальваническое.

Изделия, на которые предполагается воздействие агрессивных сред, изготавливаются из нержавеющей стали типа 10Х17Н13М2Т (аустенитная с устойчивостью к кислотной среде).

Такие кислостойкие талрепы используются в местах с повышенными требованиями.

Размеры и вес

Параметры талрепов:

• Ход: 75 – 308 мм.

• Диаметр резьбы: M6 – M56.

• Допустимая нагрузка: 0,1 – 20 тс (тонн силы).

• Общая длина типовых изделий: 230 – 603 мм.

• Вес типовых изделий (зависит от конструкции и материала изготовления): 0,05 – 60 кг и более.

Сферы применения талрепов

Благодаря простоте конструкции и широким возможностям для использования, в настоящее время талрепы активно применяются в следующих сферах:

• Строительство зданий и мостов.
• Грузоподъемное оборудование.
• Прокладка кабельных сетей между домами.
• Кораблестроение, судоходство и яхтинг.

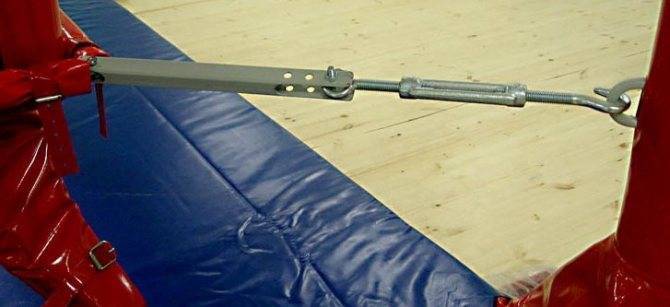

• Крепление спортивного инвентаря.
• Установка антенн и флагштоков.
• Временная установка шатров и палаток.
• Дополнительная поддержка объектов, находящихся на реконструкции или в аварийном состоянии.

При этом фиксация троса может быть как временной (например, талреп грузовой), так и постоянной (например, строительство мостов, крепеж антенн).

Можно ли изготовить зажим для троса своими руками?

Цена зажимов в зависимости от их размеров и допускаемой грузоподъёмности составляет, руб/шт:

• Для зажимов типа Simplex — 4…14;
• Для зажимов типа Duplex – 7…24;
• Для зажимов по DIN 741 — 4…160;
• Для клиновых зажимов – 200…250;
• Для зажимов типа «бочонок» — 3…40 (из алюминия), и 60…160 (из нержавеющей стали).

В быту (например, для автолюбителей) часто возникает потребность в изготовлении тросового зажима своими руками. Для образования надёжной петли целесообразно использовать обычную алюминиевую (не дюралюминиевую!) трубку, внутрь которой должен свободно входить трос нужного диаметра. Трубку изгибают по дуге, после чего вводят туда на расстояние 120…150 мм трос, перекрывают его концы скобами, и соединяют болтом.

При наращивании частей троса диаметр трубы выбирается таким, чтобы туда свободно входили оба троса, причём с разных концов. Все остальные действия производятся аналогичным образом. Следует отметить, что несущая способность такого зажима для троса будет определяться прочностью материала трубы на изгиб, поэтому допускаемое усилие самодельного устройства зажима будет заметно ниже, чем изготовленного специализированным предприятием.

Гайки Болты

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

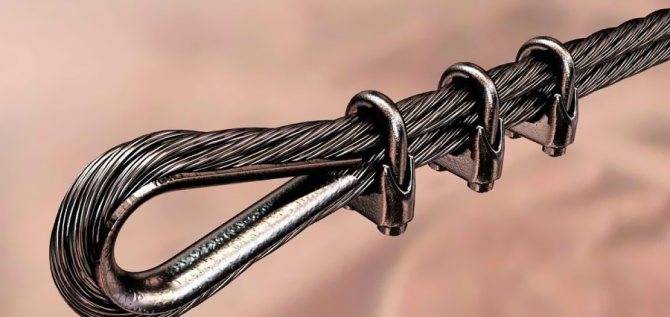

Установка зажимов на канаты и крепление

Суть сопряжения канатов проста. При построении канатной петли, нужно свободный конец троса приложить к его телу на такое расстояние, чтобы можно было установить минимум три зажима. Между ними должно быть расстояние не менее шести диаметров. От их правильного расположения зависит прочность соединения. Так, тело фиксатора должно находиться со стороны тела каната, а прижимная планка должна придавливать конец к его телу.

Как говорилось ранее, U-образные канатные зажимы выдерживают относительно слабые нагрузки, а рекомендуемое количество зажимов на одной петле – от трех. Если нагрузка превышает ожидаемую, нужно не увеличивать количество фиксаторов, а использовать другой их тип. В отдельных случаях необходимо крепление троса к плоскости с натяжителем. По сути, это крепление к стене при помощи специальной шайбы и самореза.

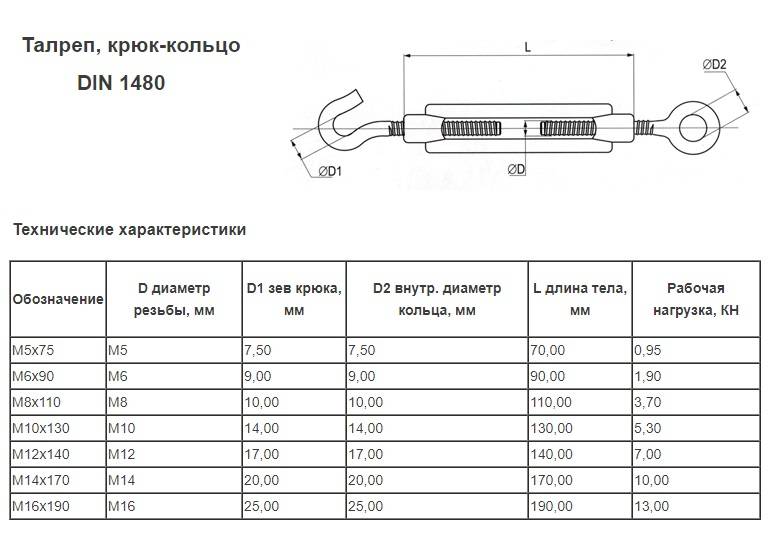

2 ГОСТ и чертежи – разбираем характеристики талрепа

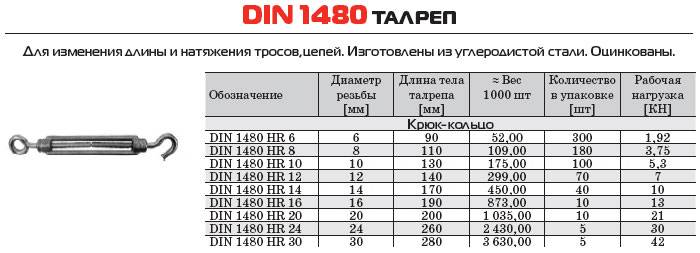

Нужно разумно относиться к выбору приспособления, чтобы оно само не деформировалось. Как правило, помочь определиться с необходимой маркировкой помогут таблицы, которые должны быть у каждого продавца, где в соответствие приведены нагрузка, которую вы планируете возложить на талрепы, размеры и их модель

Также стоит помнить, что видов этих изделий существует несколько, поэтому о функциональности, ожидаемой от покупки, тоже важно подумать заранее

Первое, что важно рассчитать, это диаметр резьбы. Подобно всем винтовым крепежам, мы обнаружим на прилавках, что существует талреп м8, м10, м12, м16, м20, “малютка” м5 и т.д. Причем необязательно, что оба винта будут иметь одинаковую резьбу

Расшифровать данные письмена нетрудно. Так, например, талреп М16 будет иметь диаметр резьбы 16 мм. Но это не все, что придется учесть. Также вы встретите на прилавках талреп Т-30-01, Т-10-01 и др. Такая маркировка отображает разрушающую нагрузку при напряжении в кН, характерную для изделия. То есть, если у вас перед глазами Т-30-01, то именно вторая цифра и отображает этот параметр. Подробнее об этой величине можно найти в ГОСТе, где вы найдете и чертеж, по которому легко освоить параметры и их взаимосвязь

Причем необязательно, что оба винта будут иметь одинаковую резьбу. Расшифровать данные письмена нетрудно. Так, например, талреп М16 будет иметь диаметр резьбы 16 мм. Но это не все, что придется учесть. Также вы встретите на прилавках талреп Т-30-01, Т-10-01 и др. Такая маркировка отображает разрушающую нагрузку при напряжении в кН, характерную для изделия. То есть, если у вас перед глазами Т-30-01, то именно вторая цифра и отображает этот параметр. Подробнее об этой величине можно найти в ГОСТе, где вы найдете и чертеж, по которому легко освоить параметры и их взаимосвязь.

Устройство талрепов

Изначально слово «талреп» имеет голландское происхождение. Приспособление это применяется для стягивания различных тросов, проводов и т.п. Широкое использование талрепа было связано и с натяжением корабельных снастей.

Принципиальная схема данного стяжного устройства представлена тремя основными элементами. Первый из них – корпус (кольцо), имеющий открытое или закрытое исполнение и два соосных отверстия с резьбой, расположенных друг напротив друга.

Для обеспечения работы приспособления обязательным условием является наличие разнонаправленной резьбы – левой и правой.

Второй и третий элементы устройства винтового зажима – резьбовые стержни, имеющие на концах те или иные варианты зацепов, к которым и осуществляется крепление стягиваемых канатов, проводов, лент и т.п. Аналогично резьбе в отверстиях корпуса, резьба на винтах так же должна быть разнонаправленной. Так что сборка одного талрепа из двух поврежденных может быть проблематична.

Из зацепов, используемых в талрепах, встречаются следующие виды:

1. крюки (гаки);
2. кольца (петли);
3. вилки.

В зависимости от назначения могут быть различные комбинации зацепляющих приспособлений в различных талрепах.

Принцип работы винтового стяжного приспособления основан на встречном движении винтов при вращении корпуса. Это обеспечивается наличием разнонаправленной резьбы. При необходимости ослабления стяжки корпус вращают в противоположном от рабочего направлении. При небольших нагрузках и размерах диаметров стержней движение корпуса может осуществляться вручную. При возрастании нагрузки применяют различные рычажные приспособления – стальные стержни различного диаметра или специальные вилковые зацепы.

Диаметры резьбовых стержней, применяемых в талрепах, сильно варьируются и зависят от предполагаемой рабочей нагрузки. Стяжки с тонкими деталями выдержат небольшие усилия, более толстые способные удерживать ванты автомобильных мостов.

Инструкция по применению

Когда наконец-то стало понятно, что же за зверь такой – талреп, выясним, как правильно его устанавливать:

• возьмите бензин и протрите им натяжитель. Это необходимо для того, чтобы смазать части и детали.
• Отполируйте войлоком, чтобы убрать пыль и грязь.
• Нанесите смазку, которая продается в любом строительном магазине. Она нужна, чтобы талреп лучше растянулся.
• Опробуйте детали на работоспособность – хорошо ли двигаются винты, закручиваются ли гайки?
• Если в ходе установки на натяжитель попала жидкость, отличная от пресной воды, талреп нужно промыть проточной чистой водой, чтобы детали не слиплись между собой.
• Установка талрепа осуществляется путем вращения винтов в противоположные стороны до тех пор, пока не удастся добиться требуемой фиксации.
• Нельзя перетягивать трос – он быстро придет в негодность. Если это произошло, ослабьте талреп.
• Если некоторые элементы конструкции были повреждены – устанавливать натяжитель нельзя.
• Проверять устройство специалисты рекомендуют раз в полгода или чаще при необходимости (если есть сомнения в правильности монтажа).

Характеристика и свойства

Одним из самых важных параметров является диаметр резьбы, который определяет размеры всех деталей конструкции. Чем больше стержень, тем сильнее нагрузки. Показатели диаметра определяются метрической системой мер. Длина зависит от толщины.

Талреп делится по видам используемых стержней. Самыми популярными считаются крюки и кольца, а также механизмы с вилками. При работе с тяжелыми грузами используют устройство «вилка-вилка», ведь оно является статичным и может долго удерживать груз.

Цепной талреп создан для динамического удержания с возможностью приближения и отдаления грузов. В таких моделях цепь считается звеном, которое присоединяет стержень или муфту.

ГОСТ для талрепа

Установкой размеров и технических характеристик, предназначенных для талрепа, занимается ГОСТ 9690 71. Нужно соблюдать четыре основных правила:

• На все трущиеся детали наносится смазка графитная по ГОСТу № 3333.
• Должно быть защитное покрытие по ОСТ.
• Срок использования устройства — 15 лет.
• Правильно выбирайте талреп для троса.

Советы перед использованием.

• Перед началом работы промыть поверхность механизма бензином или обработать специальной смазкой.
• В процессе работы попытаться исключить радиальные нагрузки.
• После завершения работы снова произвести обработку поверхности, особенно в месте резьбы.

Из чего состоит это устройство? Корпус создан с помощью литья, ковки или сварки. Отверстия чаще всего фрезеруются. При сложных погодных условиях берут талреп закрытого типа. Он состоит из трех частей: корпус, два винта и оголовки винта. Чтобы лучше понять, как устроен механизм, стоит взглянуть на талреп (фото).

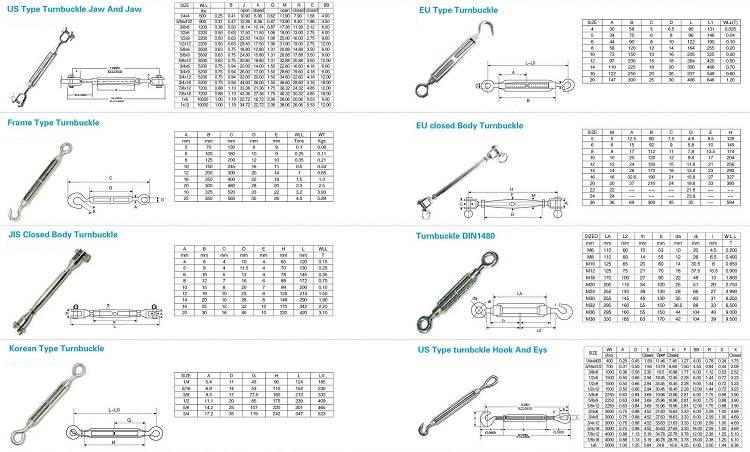

Разновидности талрепа

«Крюк-крюк» иногда называют натяжитель троса талреп. Основной плюс такого устройства в его универсальности: благодаря крюкам с двух сторон, такой механизм можно использовать практически при любых работах. К примеру, стяжку с кольцами невозможно прикрепить к монтажным отверстиям конструкции и оборудования. Такие же действия с устройством «вилка-вилка» потребуют намного больше времени. А крюками очень быстро можно зацепить стяжку.

Еще этот механизм удобен тем, что у стягиваемых объектов, можно заранее подготовить правильный, прочный и неразборный фиксатор. Последний и самый главный плюс в том, что талреп легко снять и не нужно ничего откручивать или расплетать.

Минусы такого талрепа:

• Допустима лишь маленькая нагрузка по сравнению с механизмами «колько-кольцо» и «вилка-вилка».
• Существует слабина во время установки стяжки, из-за этого крюк может легко соскочить с фиксатора прикрепляемого объекта.

Устройство «кольцо-кольцо» используется для натяжения гибких деталей и изделий, например: тросы, канаты, цепи, веревки и так далее. С помощью таких стяжек и натяжителя частенько ликвидируют обрыв трассовых соединений и спасают от самопроизвольного раскручивания винтов.

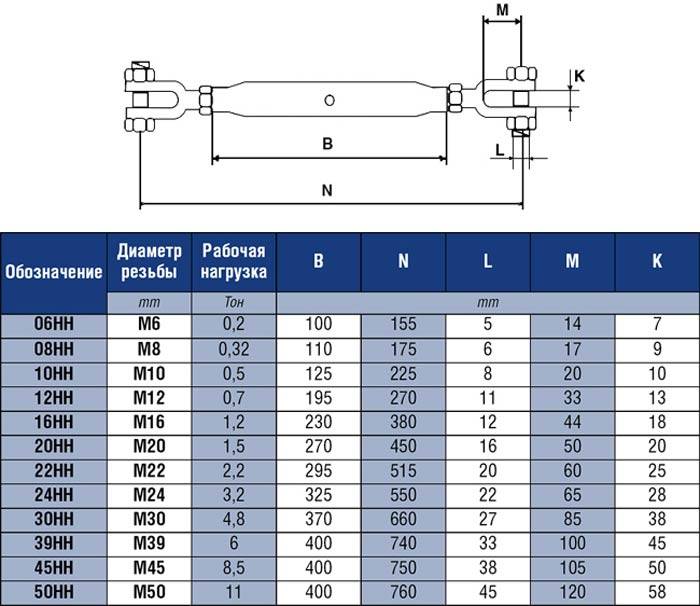

Устройство «вилка-вилка» чаще всего эксплуатируют для установки растяжки специальным инструментом. Плюс вилочного типа в том, что он имеет обжимные вилки. Вилка всегда надежно фиксирует трос. Вилка-вилка делится на два типа корпуса: открытый и закрытый. Лучше выбирать закрытый, он не загрязнится так сильно, как открытый. Иногда у этого механизма возникают проблемы с цепным тросом.

Разновидности талрепа

Выбор талрепа

Выбор инструмента из расчёта предполагаемой нагрузки, это гарантия, что он не деформируется во время работы. Сделать это помогут таблицы, которые есть у продавца, где производитель указывает, какая модель на что рассчитана. Но выбор зависит не только от веса груза, но ещё и функции.

Первый параметр, на который нужно обратить внимание — диаметр резьбы. Винтовой крепёж на М10, М8, М12, М20, М16, имеют разную резьбу. Цифра, идущая после буквы «М», указывает на диаметр резьбы в миллиметрах, М12 — резьба 12 мм

Маркировка Т 10-01, Т 30-01, указывает на нагрузку, при которой деталь начинает разрушаться

Цифра, идущая после буквы «М», указывает на диаметр резьбы в миллиметрах, М12 — резьба 12 мм. Маркировка Т 10-01, Т 30-01, указывает на нагрузку, при которой деталь начинает разрушаться.

Талрепы чаще всего задействуют при работах на открытом воздухе, где они подвергаются воздействию влаги, температурным перепадам. Без защиты от такого воздействия современные детали не поставляются, чаще всего это цинкование.

Конструкция и особенности производства

Конструкция этого приспособления довольно проста и состоит всего из двух частей, при этом ее надежности можно только позавидовать. Итак, основными ее элементами являются два винта с резьбой противоположных направлений и скоба-кольцо. Конец одного стержневого крепежного элемента имеет вид крюка, а второго – кольца, что значительно упрощает процесс работы с ним и расширяет область применения. Правда, существуют и иные виды, такие, как талреп кольцо-кольцо или же крюк-крюк, но это отдельная статья.

В основном используют талрепы для того, чтобы натянуть цепь, трос или же канат. Осуществляется этот процесс довольно просто, следует всего лишь вращать скобы кольца, тогда винты благодаря противоположному направлению резьбы начнут двигаться навстречу друг к другу, т. е. закручиваться, тем самым сокращая расстояние между крюком и кольцом и, соответственно, общую длину всего изделия. Так что, как видно, проще механизм придумать будет тяжело. Причем такая простота является одним из главных достоинств, ведь тогда деталь не только легче починить, в случае если она вышла из строя, но и сама вероятность поломок значительно сокращается.

В принципе, изготовление этих деталей не представляет собой ничего сверхсложного. Муфта производится тремя способами: литьем, штамповкой или же ковкой. Она имеет вид вытянутого прямоугольника, углы которого скошены. С торца в середине этой части наносится резьба, как говорилось выше, с одной стороны правая, а с другой – левая.

В качестве материала используют низкоуглеродистые стали, содержание углерода в которых не превышает 0,25 %. С увеличением количества углерода улучшаются прочностные характеристики, а также повышается твердость. Правда, такие изменения негативно отразятся на пластичности материала. Но сами по себе эти стали не могут обеспечить необходимую износостойкость и устойчивость против столь разрушающей коррозии, поэтому на поверхность готовой детали необходимо еще нанести слой цинка.

Данный процесс называется цинкованием и заключается в том, что на металле изделия образуется защитная пленка. Она препятствует проникновению кислорода и тем самым предотвращает процесс окисления. Существует несколько способов нанесения цинка. Один из них – гальванический, когда речь идет об электрохимическом осаждении цинка, пока деталь находится в специальном растворе. Если же защита создается посредством обработки в порошке, то такой вид имеет название диффузионное цинкование. Еще можно нанести на деталь специальный раствор способами, которые применимы при простой покраске. В общем, не столь важен метод, главное, конечный результат – изделие обладает улучшенными характеристиками.

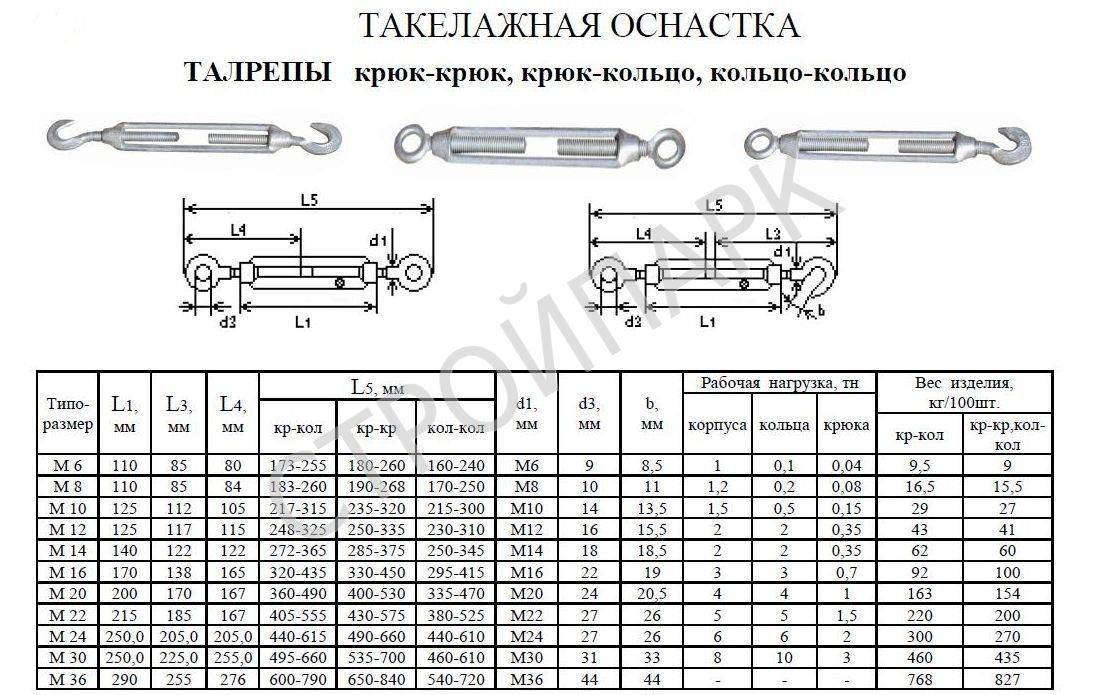

Выбор талрепа. Размеры и характеристики

Определяющим параметров для выбора является эксплуатационная нагрузка, причём для талрепов, предназначенных для фиксации предметов в вертикальном положении, а также агрегатов типа лифтов и подъёмников такие нагрузки определяют с запасом в 600…900%.

Для безопасности фиксации предмета или груза важное значение имеет также степень охвата стропом захвата талрепа. Это особенно касается талрепов типа ГГ, где открытая часть оголовка крюка не исключает соскальзывания груза. Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа

Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа.

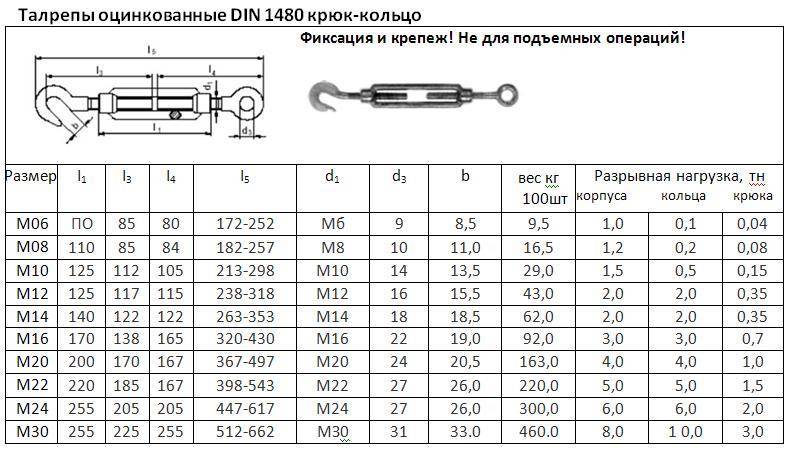

Ориентировочные предельные нагрузки в зависимости от типоразмера резьбы и типа грузового захвата – вилка, ушко и крюк – составляют соответственно, кг:

• для М6 – 100 и 40;
• для М8 – 200 и 80;
• для М10 – 500 и 150;
• для М12 – 2000 и 350;
• для М16 – 3000 и 700;
• для М20 – 4000 и 1000;
• для М24 – 6000 и 2000;
• для М30 – 10000 и 3000.

Выбор рэтчета производится по калибру цепи и её длине:

• для калибра 6 мм максимальная нагрузка — 4000 кг;
• для калибра 8 мм — 6300 кг;
• для калибра 10 мм — 10000 кг;
• для калибра 12 мм — 15000 кг;
• для калибра 16 мм — 20000 кг.

Важны также размеры и масса талрепов. Завод-изготовитель обязан сертифицировать выпускаемые им талрепы, снабжая каждое изделие соответствующей информацией о пределах его безопасного применения.

При постоянной и продолжительной эксплуатации талрепы подлежат обязательной поверке, которая производится по технологии, приведённой в ГОСТ 9690-71.

Цена талрепов зависит от их исполнения и грузоподъёмности. Цена муфтных талрепов находится в диапазоне 400…1500 руб., рэтчетов – от 9000 до 16000 руб.

Советы по выбору

Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве

Для этого следует обратить внимание на следующие моменты:

• зажимы должны иметь разборчивую маркировку;
• на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
• зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
• тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.

Все указанные виды канатных зажимов проектирует и изготавливает на заказ «ГПО-Снаб». Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

↑ Назначение талрепа

Данный крепёж представлен такелажным инструментом, используемый для создания равномерной натяжки гибких цепей, канатов, тросов, всех снастей судна и т. п. Талреп имеет надёжную конструкцию, в её основе – цилиндрический корпус. На корпусе на его частях находится разнонаправленная резьба, что и даёт возможность отрегулировать степень натяжения каната, закручивая или раскручивая винты.

Конструкция талрепа состоит из элементов:

• муфты – продолговатый цилиндрический корпус с двумя отверстиями (в них нарезана с противоположных сторон разнонаправленная резьба);
• подкладочных шайб;
• стопорных гаек;
• грузозахватных элементов. Каждый из них – это стержень с нарезанной резьбой, где с противоположной стороны находится оголовок.

Оголовок бывает такой формы: в виде кольца (петли), вилки и крюка.

Талреп предназначается для регулировки натяжения кабелей, цепей, канатов, тросов. Применяют его для большинства монтажных и такелажных работ.

Главное его преимущество – способность выдержать большие нагрузки при работе с тяжеловесными грузами. Талрепы применяются в таких сферах:

• подъём грузов;
• монтаж мостовых вант;
• монтаж сооружений;
• строительство кораблей и яхт;
• крепёж антенн;
• установка шатров;
• установка поддерживающих вспомогательных установок.

Принцип работы талрепа: при вращении корпуса происходит встречное движение оголовков. Если стяжку надо ослабить, то муфту вращают в обратную сторону.
