Устройство и характеристики
Изделие состоит из 4 элементов, а именно:
- Литой муфты, имеющей два резьбовых отверстия. Может быть в форме эллипса или прямоугольной рамы.
- Нескольких элементов для захвата грузов (стропы). Каждый из элементов представляет собой стержень с резьбой на противоположной части. На этих сторонах имеется оголовок в виде вилки, петли или крюка.
- Подкладных шайб, которые необходимы для того, чтобы действующая нагрузка распределялась равномерно.
- Стопорных гаек, которые способны предотвратить самостоятельное ослабление натяжителя.
Классификация и маркировка
Так как талреп используется в условиях неблагоприятных атмосферных воздействий, то выбирают крепеж:
- Из нержавеющей стали;
- Из металла с оцинкованным покрытием.
Также, изделия классифицируют в зависимости от типа крепления на концах винтов:

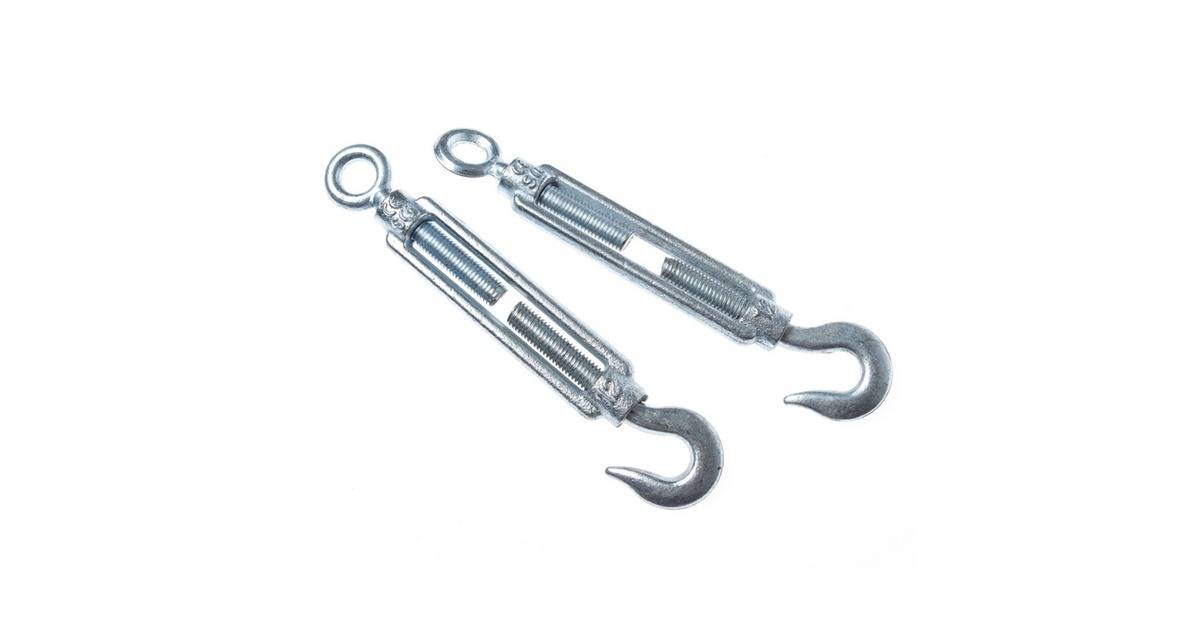

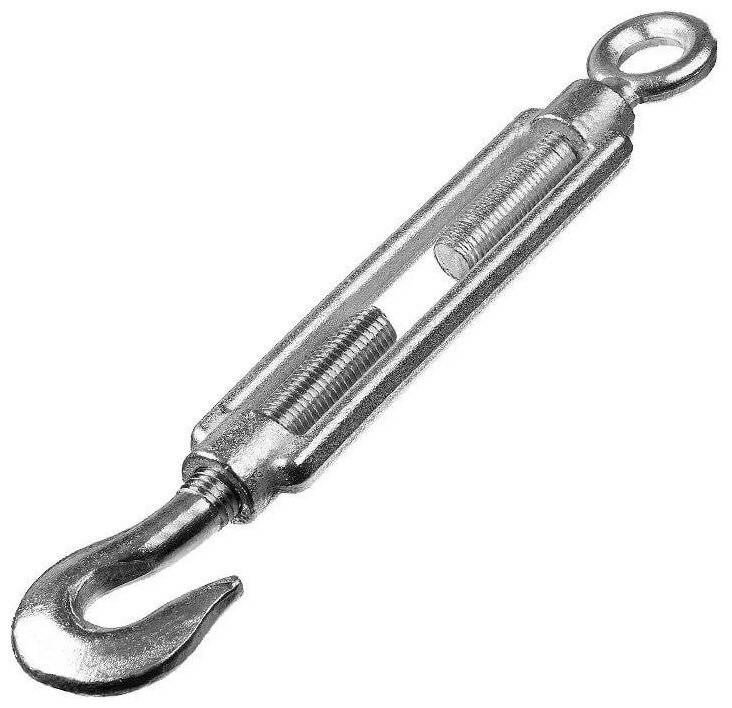

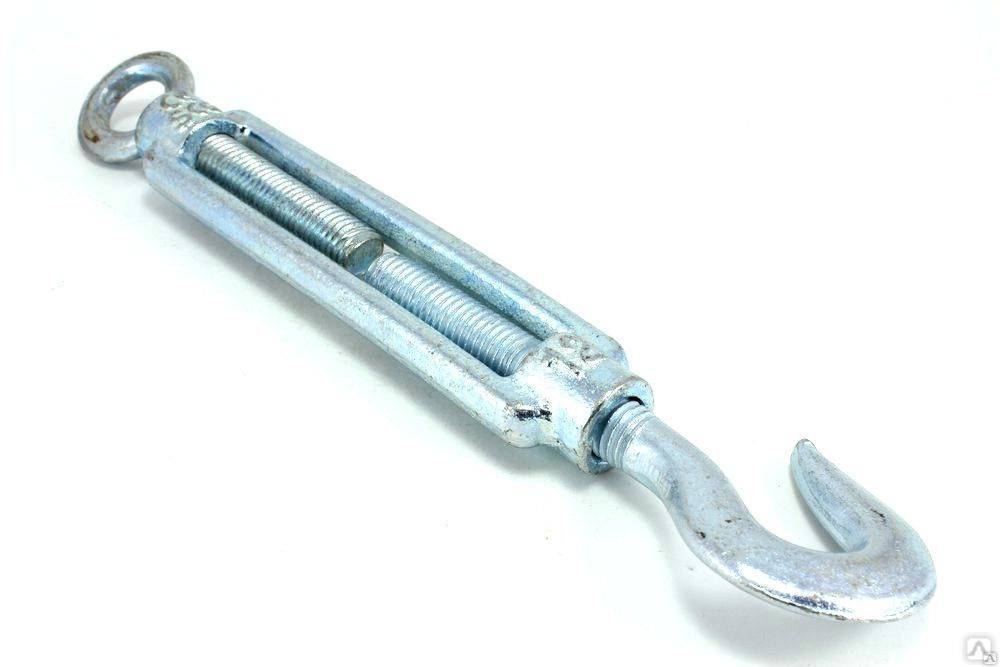

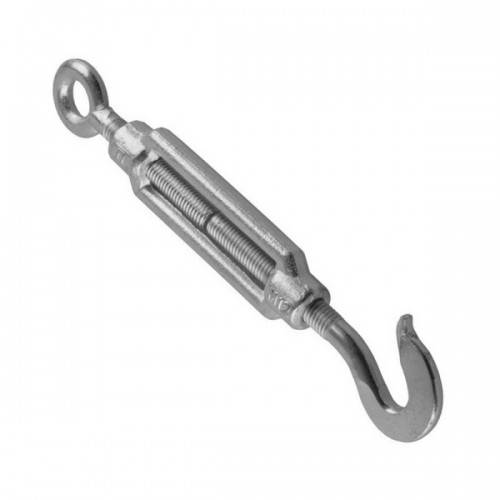

- С+О (крюк/кольцо);

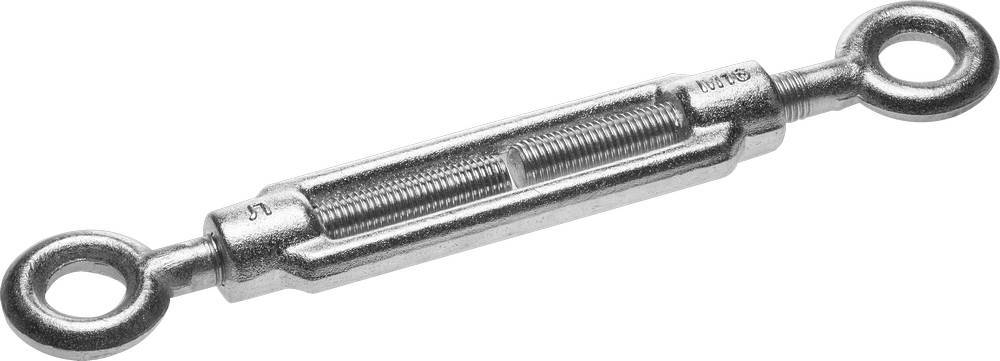

- О+О (кольцо/кольцо);
- С+С (крюк/крюк).
ДЛЯ СПРАВКИ! Тип крюк-кольцо может быть закрытым или открытым. Закрытый используется в большинстве современных моделей, применяется в основном для закрепления оптоволоконных кабелей.
В маркировке талрепа содержится информация о длине и типе муфты, типе оголовка, размере резьбы с указанием расположения левой нарезки. Также указывается значение допустимой нагрузки. Покрытие и тип конструкции отражается в технической документации.
Материал
Для производства данного крепежа используют только сталь высокого качества. Само изделие получают методом ковки, затем наносится защитный слой. Такая процедура получила название «пассивация», она осуществляется методом горячей оцинковки. Благодаря пассивации крепеж защищен от коррозии и его можно использовать длительное время в условиях повышенной влажности без потери качества.
Муфты
Муфты изготавливают тремя способами (ГОСТ 9690-71):
- Сваркой;
- Литьем;
- Штамповкой.
Также, производят муфты как открытого, так и закрытого типа. Изделия открытого типа могут выдерживать до 6,3т, а закрытого – до 20т.
Характеристики талрепа:
ВАЖНО! Вес типового изделия зависит от материала конструкции и от способов изготовления.
Грузоподъемность
В технической документации на изделие указывается его грузоподъемность. Она может зависеть от вида захватывающего устройства.
Требования к деталям талрепа
ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:
- Штампованные закрытые муфты.
- Штампованные открытые муфты.
- Литые муфты.
- Сварные закрытые муфты.
- Сварные открытые муфты.
В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.
Читать также: Разновидности подшипников и их назначение фото
Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.
Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).
Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).
Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.
Талрепные муфты изготавливаются под захваты следующих типов:
- ВВ (вилка-вилка).
- ВУ (вилка-кольцо).
- УУ (кольцо-кольцо).
- ГГ (крюк-крюк).
- ВГ (вилка-крюк).
- ГУ (крюк-кольцо).
Скачать прайс лист
Талрепы – это высококачественные такелажные изделия. Представленные виды отличаются конструктивными особенностями, размерами, весом, рабочей нагрузкой. Модификация вилка-вилка обеспечивает наивысшую степень надежности грузоподъёмной оснастки. Остальные виды применяются только в быту.
Практическое применение талрепы во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивается исполнением «вилка-вилка». Для неответственных операций и бытовых нужд применяется «кольцо-кольцо», «крюк-кольцо» или «крюк-крюк». Причем следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.
Талреп используют для стягивания двух тросов (канатов, кабелей) и выбирания их слабины. Он имеет разные варианты конструкции в зависимости от характера крепления.
Параметры талрепов:
- Ход талрепа: 75 (мм), 112 (мм), 140 (мм), 168 (мм), 185 (мм), 212 (мм), 148 (мм), 165 (мм), 290 (мм), 308(мм).
- Резьба: М6, М8, М10, М12, М14, М16, М18, М27, М36, М42, М48, М52, М56.
- Допустимая нагрузка: 0.1 (тс), 0.3 (тс), 0.8 (тс), 1.6 (тс), 2 (тс), 3.2 (тс), 5 (тс), 8 (тс), 10 (тс), 12.5 (тс), 16 (тс), 20 (тс).
Варианты маркировки:
Обозначая талреп указывают цифрой его допустимую нагрузку, а также тип (ОШ – с открытой штампованной муфтой, ОС – с открытой сварной муфтой, ЗС – с закрытой сварной муфтой ) и вариант исполнения (ВВ – вилка-вилка, ВУ – вилка-ушко, УУ – ушко-ушко, КК – гак-гак, ВГ – вилка-гак, ГУ – гак-ушко).
Нормативные документы:
Например: так к примеру 10 ВВ-ОШ обозначает талреп с допустимой нагрузкой 10 (тс), выполнен в форме вилка-вилка с открытой штампованной муфтой, а 0.8 УУ-ЗС – талреп с нагрузкой 0.8 (тс), в форме ушко-ушко с закрытой сварочной муфтой.
Виды винтовых талрепов
Винтовой талреп состоит из муфт с двумя отверстиями под винты и разными направлениями резьбы. При повороте муфты в одну сторону винты вкручиваются в корпус, в другую – выкручиваются. Благодаря такому принципу работы можно без труда изменять длину приспособления для стяжки.
Корпус муфты может быть открытого или закрытого типа. Закрытый используется в основном в сложных условиях эксплуатации, например, когда возможно обледенение или засорение песком.
Оголовки винтов могут быть в виде:
- крюка;
- вилки;
- шпильки;
- кольца.
Встречаются и комбинации этих видов – вилка-кольцо,крюк-вилка и др. Наибольшим показателем надежности обладает натяжитель с комбинацией «вилка-вилка».
Нержавеющий или оцинкованный?
Перед выбором талрепа нужно учесть внешние факторы, в которых он будет применяться, а также степень агрессивных воздействий окружающей среды.
Если работа будет происходить в сухом помещении или небольшой промежуток времени на улице, то подойдет оцинкованное изделие. Но если талреп будет эксплуатироваться большую часть времени на улице или в местах с высокой влажностью, то необходимы нержавеющие талрепы закрытого типа из стали А2. На химических производствах, горячих цехах, бассейна и т.д используются талрепы из кислостойкой стали А4.
Что такое вантовые крепления (цепные натяжители)
Цепные натяжители или рэтчеты – это вантовые крепления с захватом в форме крюка. Они используются для крепления цепями больших и тяжелых грузов. Благодаря наличию рычажного или храпового механизма можно создать натяжение большого усилия.
Цепная стяжка достаточно популярна в мире, так как с ее помощью можно зафиксировать крупногабаритные грузы. Этот ручной механизм является надежным и отлично фиксирует груз, который не будет падать во время перевозки или самопроизвольно перемещаться.
Храповый стяжной механизм
Цепной талреп с данным механизмом имеет переключатели вращения и два поворотных крюка, располагающиеся на разных концах конструкции. Принцип работы заключается в том, что при поворачивании рукоятки крюки сходятся, тем самым обеспечивается натяжение цепей крепления.
Достоинства устройства храпового типа:
- Простота установки в систему крепежа;
- Не требует приложения больших физических усилий во время работы;
- Не нужно дополнительно фиксировать рычаг.
Рычажный стяжной механизм
Состоит из 2 поворотных захватных крюков, с помощью которых происходит зацепка крепежной цепи и из эксцентрикового рычага. Натяжение цепей достигается путем воздействия на рычаг, который сам зажимается в тот момент, когда достигает максимального натяжения. Цепь надежно фиксирует рычажный механизм и не дает ему раскрыться.
Плюсы рэтчета данного типа:
- Быстрота монтажа;
- Простота;
- Небольшие габариты;
Разновидности канатных зажимов
В зависимости от способа установки и конструкции зажимы классифицируют как:
- болтовые;
- винтовые;
- клиновые;
- прессуемые;
- клыковые;
- заклинивающиеся.
Все канатные зажимы изготавливаются с соблюдением ГОСТ и DIN
U-образный зажим
Это u-образный болт с резьбой. Резьбовые элементы вставляются в сжимающую конструкцию и во время затягивания гаек трос прижимается к болту.
Трубчатый зажим
Представляет собой зажимы-втулки из алюминия (для обычных тросов) или из меди (для кислотостойких). Для работы в агрессивной среде используют зажимные изделия из нержавеющей стали.
В основном такие зажимы применяют для соединения тросов друг с другом или для устройства петель на концах троса. Трубчатый зажим – разовый несъемный элемент.
Плоский тросовый зажим
Изготавливается из углеродистой стали. Состоит из:
- прижимной пластины;
- винтов;
- гаек с метрической резьбой.
Исходя из количества винтов, различают: одинарный, двойной и тройной зажимы. Принцип работы заключается в том, что по мере затягивания гаек трос зажимается между прижимными элементами.
ГОСТ 9690-71
Согласно ГОСТу 9690-71, существуют такие типы талрепов:
- ОС — с открытой муфтой;
- ОЗ — с закрытой муфтой;
- ОШ — со штампованной муфтой.
Виды исполнения талрепов:
- ВУ — вилка-ушко;
- ВВ — вилка-вилка;
- УУ — ушко-ушко.
Талрепы, изготовленные по ГОСТу 9690-71 применяется на кораблях и других плавучих средствах. ОШ детали изготавливают из углеродистой стали, в таких исполнениях:
- ВУ — вилка-ушко;
- ВВ — вилка-вилка;
- УУ — ушко-ушко;
- ВГ — вилка гак;
- ГГ — гак-гак;
- ГУ — гак-ушко.
ОС талрепа выполняются из магнитных и углеродистых сталей и идут в таких исполнениях:
- ВВ — вилка-вилка;
- УУ — ушко-ушко;
- ВУ — вилка-ушко.
ЗС талреп изготавливают из сталей с высоким содержанием углерода и в двух видах:
- ВВ — вилка-вилка;
- ВГ — вилка-гак.
Для защиты от трения на поверхность трущихся элементов наносится графитовая смазка. Согласно ГОСТу, для фиксации положения ушей (вилок) используются гайки. Главное предназначение детали — усиление линейного натяжения. Запрещено использование для подъёма грузов. При задействовании талрепа на муфте не должно быть свободных витков.
Стандарты, нагрузки и размеры талрепов
На постсоветском пространстве их изготовление регламентируется ГОСТ 9690, в Европе придерживаются стандартов DIN 1480 и DIN 1478, в США действует ASTM F1145-05.
Талреп DIN 1480 – устройство общего назначения, не предназначенное для работ, которые связаны с подъемом грузов. Он выдерживает высокие статические нагрузки, отлично держит в натяжении канатные растяжки и обеспечивает надежную фиксацию вертикальных конструкций. Его грузоподъемность находится в пределах от нескольких килограмм до 3 тонн. В быту его используют, например, для натягивания бельевых веревок или струн для штор.
Талреп DIN 1478 – грузовой с вилочными зацепами, изготовленный из высокопрочной стали, имеет коэффициент запаса прочности не ниже 4:1 и рассчитан на более высокие статические и динамические нагрузки (до 10 тонн). Допущен к использованию в системах с большим натяжением, например, при закреплении многотонных грузов на транспорте, в конструкции подвесных мостов, для организации растяжек тентов, шатров, массивных антенно-мачтовых систем.
Размер винтовой стяжки определяется по диаметру резьбы, которая имеет стандартные метрические характеристики и диаметр от М5 до М56. Самые популярные модели: талреп крюк-кольцо М8, М10, М12, М16 или кольцо-кольцо М8, М10, М12. Другой важный параметр изделия – это его длина при полном раскручивании (L1) и в свинченном состоянии (L), разница между ними (L1-L) – это линейная величина, в пределах которой можно регулировать натяжение канатной ветви.
Виды талрепов
Талреп по исполнению муфты может быть:
• Открытый сварной – используется в несложных ситуациях.
Обозначается, как ОС.
Изготавливается из маломагнитных и углеродистых сталей.
• Открытый штампованный – ОШ.
Материал – маломагнитные и углеродистые стали.
• Закрытый сварной — резьба штоков находится внутри пустотелого корпуса по соображениям безопасности.
В случае разрушения захвата по резьбе, его остатки остаются внутри, а не разлетаются по сторонам.
Отличается высокими эксплуатационными характеристиками.
Обозначается, как ЗС.
Материал – углеродистые стали.
По типу оголовков.
• Ухо-ухо. С двумя кольцами, обозначается, как УУ.
• Вилка-вилка. Условное обозначение ВВ.
• Гак-гак – ГГ (крюк-крюк).
• Вилка-ухо – талреп ВУ.
• Вилка-гак – известен, как ВГ.
• Ухо-гак – талреп ГУ.
Для каждой поставленной задачи используются талрепы в определенной комплектации и конкретной маркировки.
Например, варианты УУ применяются для изменения натяжения тросов, цепей или канатов, на конце которых имеется крюк.
Модели с оголовками ВВ подходят для стягивания двух тросов, концы которых завернуты в петли.
ВГ используется для притягивания троса с петлей к неподвижной опоре, за которую можно зацепится крюком.
ВУ применяются, если требуется притянуть канат с петлей на конце к опоре с имеющимся крюком.
Классический талреп по назначению может быть:
• Судовой – используется в судоходном деле преимущественно для крепления грузов на кораблях.
Обладает повышенными характеристиками прочности, большим весом и размерами.
• Строительный – применяется для фиксации различных элементов конструкций, установки растяжек, а также для фиксации грузов на платформах полуприцепов.
Среди нестандартных вариантов следует отметить:
• Шлюпочный талреп с глаголь-гаком.
• Гамбургский (винтовая стяжка).
В отличии от стандартного варианта, имеет два концевика в форме вытянутых ушек, с одной стороны которых находятся резьбовые отверстия.
Эти ушки накручиваются на стержень с разнонаправленными резьбами по разные стороны от его центра.
Регулировка натяжения производится вращением стержня.
Это грузовой талреп, так как используется исключительно для крепления грузов.
• Автомобильный талреп (ременной рэтчет) – используется для фиксации грузов в кузовах, прицепах и полуприцепах автомобилей.
Представляет собой храповый механизм из легированной стали, которым стягиваются прочные крепежные ленты.
Бывает цельным и двухкомпонентным.
Первый вариант больше подходит для стягивания между собой отдельных элементов груза, а второй, за счет двух концевиков в виде крюков – для фиксации груза к неподвижным элементам кузова.

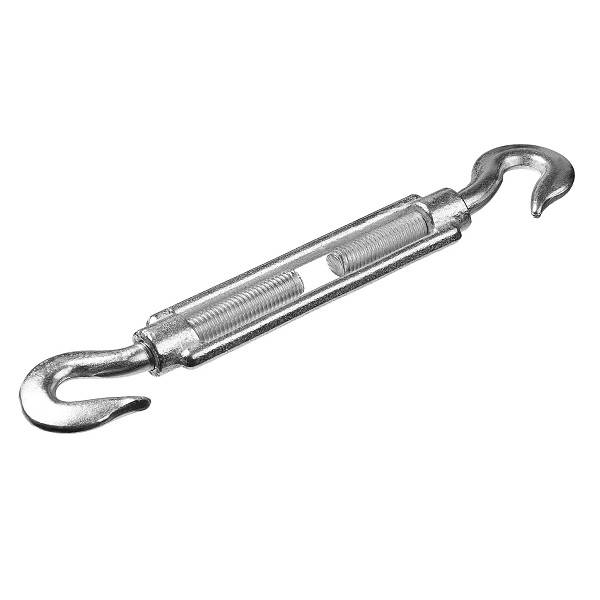

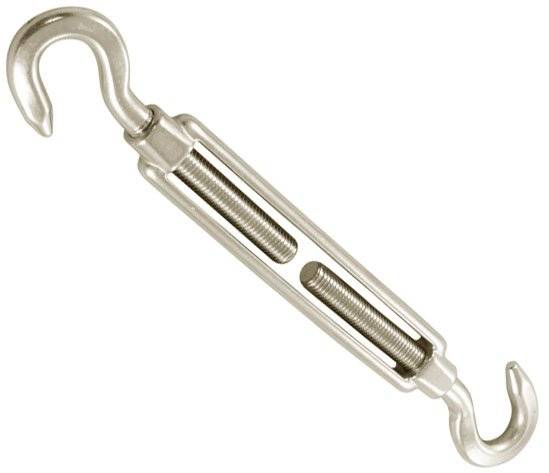

4 Стяжки крюк-крюк – схемы применения, преимущества и недостатки
Главное преимущество талрепа гак-гак в его универсальности. Благодаря тому, что у этого приспособления с обеих сторон крюки, его можно использовать абсолютно во всех случаях, где требуется применение талрепов. Так, например, стяжку с кольцами ни за что не прикрепишь к монтажным (технологическим) проушинам или отверстиям конструкций и оборудования. Эти же операции с талрепом вилка-вилка (если еще его втулки и сами вилки подойдут по размерам) потребуют больше времени. А крюками моментально зацепляешь и сразу начинаешь закручивать стяжку. В этом второе преимущество – быстрота монтажа.
Главное преимущество талрепа гак-гак в его универсальности
И еще устройство гак-гак удобно тем, что у стягиваемых объектов можно заранее подготовить хороший прочный и даже неразборный фиксатор. При этом вовсе необязательно, чтобы во время этих работ стяжка крюк-крюк была под рукой для примеривания. И последнее преимущество – этот талреп, когда уже не нужен, всегда снимается без лишних манипуляций. Не надо ничего расклепывать, откручивать, разваривать, расплетать или развязывать.
Недостатки у этого талрепа тоже из-за крюков:
- уступает по допустимой нагрузке изделиям типа кольцо-кольцо и вилка-вилка;
- в начале установки стяжки, пока есть слабина (провисание, например, тросов), крюки могут соскакивать (выскальзывать) с фиксаторов прикрепляемого объекта.
Талрепы крюк-крюк М8, М10, M12, M14, M16 практически без ограничений можно применять во всех случаях, когда нагрузка на них небольшая, в том числе для любых бытовых нужд. Самые мелкие – M5 и M6 – обычно используют для натягивания бельевых веревок, струн занавесов и штор, а также различных слабонагруженных тросиков.
