Производственная технология

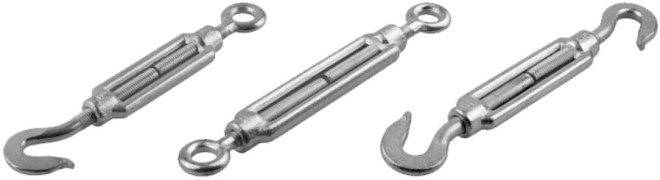

Устройства талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка», талреп «крюк-крюк» работают в тяжёлых эксплуатационных условиях. Связывают это с тем, что при возникающей нагрузке все детали работают на растяжение, порой сопровождающееся ещё и изгибом
Важно также, что сила иногда меняется во времени, по этому прочность и долговечность устройства зависит ещё и от предела усталости материала
Типоразмеры талрепа «кольцо-кольцо» по DIN 1480
Ответственным элементом чертежа считается муфта. Как натяжитель, она работает при знакопеременных нагрузках. Более того в рамной конструкции множества типовых муфт применяемых для соединений уже заложены концентраторы стрессов в местах переходов от боковых стоек к резьбовому основанию. По этому эти переходы на чертежах оформляются в виде радиусных закруглений, их диаметр устанавливается габаритными размерами талрепа в сборе.
Талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка» никогда не изготавливается в сварных вариантах. Более того, очень нежелательно делать муфты методом литья, пускай даже и из высококачественных конструкционных сталей (к примеру, из литья марки 45Л по ГОСТ 977). Вероятность наличия внутренних пустых мест и раковин в отливке сберегается при любом технологичном варианте производства, что страшно ослабляет поперечное сечение, тем более в местах креплений. Не очень удачными стоит согласится и показатели эксплуатации фрезерованных вариантов. В процессе обработки механическим способом деталей, входящих в данный узел, происходит перерезывание волокон макроструктуры металла, что уменьшает долговечность.
Оптимальным производственным вариантом деталей, входящих в конструкцию, считается горячая штамповка: в её ходе происходит пластическое перераспределение объёмов деформируемого металла, при этом волокна изгибаются по контуру, сохраняя поковке крепость. При холодной объёмной штамповке происходит даже упрочнение металла, что дает возможность делать устройства из намного доступных марок, с низким содержанием углерода (к примеру, из стали 20).
После штамповки детали подвергают обработке термическим путем – нормализации при 820…860 °С, с дальнейшим охлаждением на воздухе. Закалку ведут при тех же температурах нагрева в масло. Остаточная твёрдость должна быть в пределах 190…220 НВ. Для противокоррозионной защиты применяется талреп оцинкованный.
Что собой представляет талреп
С помощью такого несложного, но очень удобного и надежного приспособления, как талреп, требования к характеристикам которого регламентируются стандартами DIN 1748, DIN 1480 и ГОСТ 9690-71, обеспечивается натяжка стальных тросов и их удержание в натянутом состоянии на протяжении длительного периода времени.
Талрепы раньше назывались по-другому: ПТР-7-1, причем цифры в их обозначении варьировались, в зависимости от модели устройства и его технических характеристик. Цифры в обозначении, в частности, характеризуют величину разрушающей нагрузки (в тоннах-силы), которую может выдержать конкретная модель такого устройства. Приспособления для натяжки тросов, используемые ранее, не имели такого большого разнообразия оголовков, как это реализовано в современных талрепах. Практически все модели таких устройств имели оголовки, выполненные в виде продолговатых петель на их концах, за которые и крепились стальные тросы. Чуть позднее величину разрушающей нагрузки конкретного талрепа стали измерять в кН. Например, если расшифровать наименование модели Т-30-01, то станет понятно, что такой талреп может успешно выдержать нагрузку, равную 30 кН, что соответствует 3 тоннам-силы.
Варианты исполнения талрепов
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1. Изготовитель должен гарантировать соответствие талрепов требованиям настоящего стандарта при соблюдении условий эксплуатации и хранения, установленных стандартом.
Замена |
ГОСТ 1050-74 введен взамен ГОСТ 1050-60 в части углеродистых сталей группы 1 и сталей марок 60Г, 65Г и 70Г группы 2.
ГОСТ 3002-70 введен взамен ГОСТ 3003-58.
ГОСТ 7505-74 введен взамен ГОСТ 7505-55.
ГОСТ 8734-75 введен взамен ГОСТ 8734-58.
ГОСТ 9467-75 введен взамен ГОСТ 9467-60.
ГОСТ 9650-71 введен взамен ГОСТ 9650-66.
ГОСТ 10607-72 введен взамен ГОСТ 10607-63.
ГОСТ 16093-70 введен взамен ГОСТ 9253-59.
1. Типы, основные параметры и размеры.. 1 2. Технические требования. 8 3. Правила приемки. 9 4. Методы испытания. 9 5. Маркировка, упаковка, транспортирование и хранение. 9 6. Гарантии изготовителя. 10 |
Выбор талрепа. Размеры и характеристики
Определяющим параметров для выбора является эксплуатационная нагрузка, причём для талрепов, предназначенных для фиксации предметов в вертикальном положении, а также агрегатов типа лифтов и подъёмников такие нагрузки определяют с запасом в 600…900%.
Для безопасности фиксации предмета или груза важное значение имеет также степень охвата стропом захвата талрепа. Это особенно касается талрепов типа ГГ, где открытая часть оголовка крюка не исключает соскальзывания груза. Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа
Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа.
Ориентировочные предельные нагрузки в зависимости от типоразмера резьбы и типа грузового захвата – вилка, ушко и крюк – составляют соответственно, кг:
- для М6 – 100 и 40;
- для М8 – 200 и 80;
- для М10 – 500 и 150;
- для М12 – 2000 и 350;
- для М16 – 3000 и 700;
- для М20 – 4000 и 1000;
- для М24 – 6000 и 2000;
- для М30 – 10000 и 3000.
Выбор рэтчета производится по калибру цепи и её длине:
- для калибра 6 мм максимальная нагрузка — 4000 кг;
- для калибра 8 мм — 6300 кг;
- для калибра 10 мм — 10000 кг;
- для калибра 12 мм — 15000 кг;
- для калибра 16 мм — 20000 кг.
Важны также размеры и масса талрепов. Завод-изготовитель обязан сертифицировать выпускаемые им талрепы, снабжая каждое изделие соответствующей информацией о пределах его безопасного применения.
При постоянной и продолжительной эксплуатации талрепы подлежат обязательной поверке, которая производится по технологии, приведённой в ГОСТ 9690-71.
Цена талрепов зависит от их исполнения и грузоподъёмности. Цена муфтных талрепов находится в диапазоне 400…1500 руб., рэтчетов – от 9000 до 16000 руб.
Рабочие параметры талрепов
Для рассматриваемых приспособлений с муфтами основными эксплуатационными характеристиками являются:
- Допускаемая нагрузка.
- Длина муфты (реже – её поперечные размеры).
- Длина самого талрепа при вывинченных захватах (резьбовая часть не выходит из тела муфты, но полностью заполняет его).
Стандарт определяет однозначную связь между диаметром резьбового отверстия в муфте талрепа и его несущей способностью. В частности, для штампованных муфт существуют следующие соотношения:
- при нагрузке до 200 кг – М8;
- при нагрузке до 300 кг – М10;
- при нагрузке до 500 кг – М12;
- при нагрузке до 1200 кг – М16;
- при нагрузке до 2000 кг – М20;
- при нагрузке до 3150 кг – М24 и т. д.
Предельная несущая способность стандартного грузового талрепа с открытой муфтой составляет 6300 кг; если требуются более высокие значения эксплуатационных нагрузок, такелаж проектируют и изготавливают по индивидуальным заказам. Закрытые талрепы рассчитываются на грузоподъёмность до 20000 кг (за исключением сварных конструкций муфт, нагрузки на которые не должны превышать 1500 кг).
Грузоподъёмность талрепа определяется и видом грузового захвата. Наименьшими допустимыми значениями обладают захваты типа «крюк-крюк», а наибольшими – захваты типа «вилка-вилка». Конструкция всех составляющих талрепа не должна иметь концентраторов напряжений, поэтому при переходе от одной части муфты, вилки, крюка и т. п. предусматриваются максимально возможные радиусные переходы.
В конструкциях стандартных талрепов применяются следующие обязательные требования:
- Категория прочности после штамповки – не ниже КП25 по ГОСТ 8479;
- Стопорные гайки должны изготавливаться по ГОСТ 5919 методами холодной высадки. Проточки резьбы не допускаются;
- Метрическая резьба на всех деталях должна соответствовать требованиям ГОСТ 24705;
- В литых деталях не должно быть внутренних и внешних дефектов макроструктуры (выборочный контроль качества должен соответствовать требованиям РД 34.17.402);
- Сварные варианты муфт выполняют с применением электродов марки Э42А при обязательной зачистке готовых швов.
- Стальные талрепы имеют поверхностное антикоррозионное покрытие.
Выбор и размеры талрепа
Талреп крюк-кольцо выбирают по следующим параметрам:
По грузоподъёмности крюка. Это более критично, чем для кольца, поскольку при отклонении оси натяжения от вертикали на угол больше 30…40º, возможно соскальзывание груза с крюка.
По наибольшим размерам талрепа, которые иногда ограничивают его использование.
По наличию дополнительной комплектации такелажа. Это могут быть предохранительные защёлки, подкладные шайбы и пр.
Талрепы крюк-кольцо производятся с размерами резьб от М6 до М56, при размерах приспособления в плане 110…335 мм. Максимальное усилие таких талрепов составляет от 100 кг до 20000 кг. Цена варьируется от 150 до 25000 руб., в зависимости от грузоподъёмности и размеров.
Требования к деталям
Крюк талрепа изготавливается из конструкционных сталей типа сталь 20 и выше (по ГОСТ 1050). В зависимости от марки заготовку после горячей объёмной штамповки подвергают термообработке – цементации или нормализации, а далее на деталь наносят антикоррозионное поверхностное покрытие из цинка, либо хрома. Кованые крюки не используют, поскольку при последующей механической обработке поверхностей волокна макроструктуры перерезаются, и эксплуатационная прочность детали уменьшается.
Штамповкой получают и муфту талрепа, хотя в случае удерживания небольших по массе предметов возможно применение литых или сварных муфт.
Литые муфты изготавливают из сталей 40Л по ГОСТ 977, а для сварных конструкций могут быть использованы трубы, либо толстолистовой прокат сталей типа ВСт3сп по ГОСТ 380, которые хорошо свариваются. Для того, чтобы обеспечить требуемую надёжность сварного корпуса муфты, соединение проводят электродами марки Э42А согласно ГОСТ 9467, а после окончания сварки готовые швы зачищают.
С целью повышения безопасности (бывает важным при монтаже и фиксации конструкций, находящихся вне помещений) корпуса талрепов выполняют закрытыми. В таком случае конструкция муфты предусматривает сквозное поперечное отверстие. Но используется как для вращения муфты, так и для очистки её корпуса от загрязнений.
Кольцевой захват талрепа крюк-кольцо в плане может иметь форму круга или овала. Овальный вариант более практичен, поскольку позволяет использовать в качестве смежных элементов такелажа тросовые захваты. Длина резьбовой части хвостовика должна быть не менее 3…4 его диаметра, в конструкции должны отсутствовать потенциальные концентраторы напряжений (подрезы, галтели, резкие переходы от одной части контура к другой). Применяются только штампованные захваты (сварные кольца имеют граничную грузоподъёмность на 20…25% ниже, кроме того, они чаще должны подвергаться осмотру).

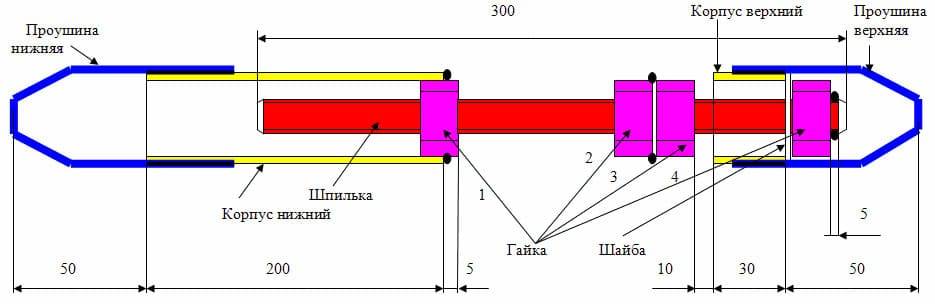

Устройство и характеристики
Талреп – разновидность винтовых стяжек.
Его конструкция состоит из следующих элементов:
• Муфта – корпус с двумя отверстиями, в которых нарезана разнонаправленная резьба с противоположных сторон.
• Пара грузозахватных элементов.
Каждый из них является стержнем с нарезанной резьбой, с противоположной стороны которого расположен крепежный зацеп – оголовок.
Оголовок может быть разной формы формы: в виде вилки, крюка (гака) или кольца (петли).
• Подкладные шайбы – предназначены для равномерного распределения нагрузки.
• Стопорные гайки – предотвращают самостоятельное ослабление натяжителя. Они вместе с шайбами входят в комплект этого инструмента.
Принцип работы устройства заключается во встречном движении оголовков при вращении корпуса.
Если стяжку необходимо ослабить, вращение муфты выполняется в противоположную сторону.
Выборка слабины каната, при небольшом диаметре стержней и невысокой нагрузке, может выполнятся вручную.
Стягивание осуществляется при помощи различных рычажных приспособлений, например, стальных стержней.
Использование талрепов в работе обосновано:
• Надежностью конструкции;
• Простотой использования;
• Компактностью.
Требования к характеристикам регламентированы следующими стандартами:
• ГОСТ 9690-71 – отечественная стандартизация
• DIN 1748 и DIN 1480 европейская стандартизация
• ASTM F1145-05 –стандарт США
• ОСТ 5.2314-79 – отечественный стандарт для судовых талрепов
Муфты
Согласно ГОСТ 9690-71, муфты производят тремя способами:
• Штампованные;
• Литые;
• Сварные.
Кроме этого, их делают закрытого и открытого типа.
Последние имеют несущую способность до 6,3 тонн.
Для закрытого корпуса — до 20 т.
При этом для сварных изделий любой конструкции этот показатель не превышает 1,5т.
Материал
При изготовлении используются следующие стали:
• Марки 35 высокого качества, согласно ГОСТУ 1050.
Степень прочности на растяжение достигает 540 МПа.
Самый распространенный вариант.
• Модификации Ст. 3, Ст. 3кп, согласно ГОСТу 380.
Сталь подвергается термической обработке, после чего ее прочность на растяжение достигает 450 МПа.
Используется там, где нет больших нагрузок.
Защитные покрытия:
• Цинк-ламельное;
• По методу горячего цинкования;
• Гальваническое.
Изделия, на которые предполагается воздействие агрессивных сред, изготавливаются из нержавеющей стали типа 10Х17Н13М2Т (аустенитная с устойчивостью к кислотной среде).
Такие кислостойкие талрепы используются в местах с повышенными требованиями.
Размеры и вес
Параметры талрепов:
• Ход: 75 – 308 мм.
• Диаметр резьбы: M6 – M56.
• Допустимая нагрузка: 0,1 – 20 тс (тонн силы).
• Общая длина типовых изделий: 230 – 603 мм.
• Вес типовых изделий (зависит от конструкции и материала изготовления): 0,05 – 60 кг и более.
Талрепы по стандарту DIN 1480
Талрепы, выпускаемые по стандарту DIN 1480, если разобраться в их конструкции, представляют собой достаточно несложное устройство. Основой их конструкции является корпус, который может быть выполнен в виде цилиндра или продолговатого кольца. С обеих сторон корпуса в нем имеются отверстия с резьбой, в которые и вкручиваются рабочие элементы такого устройства. Данные элементы, в зависимости от необходимости, могут иметь оголовки в виде колец, крючков или вилок. Именно к оголовкам и крепится стальной трос, натяжение которого необходимо обеспечить
Что важно, рабочие элементы вкручиваются в отверстия корпуса в разных направлениях
Талреп с закрытым корпусом и концевиками вилка-вилка
Корпусы талрепов, выполненные в виде цилиндра, могут иметь различное конструктивное исполнение. Так, это может быть открытый или закрытый цилиндр, который используется в тех случаях, когда необходимо защитить резьбовые соединения от пагубного влияния внешних факторов: повышенной влажности, пыли и грязи. Цилиндрические талрепы открытого типа (даже если взглянуть на их фото) позволяют увидеть, как резьбовые концы рабочих элементов сходятся при их закручивании.
Совершенно не случайно оголовки талрепов отличаются таким разнообразием. Более того, в одном таком приспособлении могут быть использованы оголовки как одинаковых, так и разных типов. К примеру, на практике часто можно встретить приспособления для натяжения тросов и канатов с оголовками вилка-вилка, крюк-крюк, кольцо-крюк и др. Подбираются такие оголовки в зависимости от того, какую конструкцию имеет встречный крепеж: конец стального каната или троса. Так, талреп с вилочным оголовком используется для натяжения канатов, на конце которых можно сформировать петлю, которая плотно (впритирку) зайдет между лапками такой вилки.
Талреп цепного типа — рэтчет
Если оголовок натяжного приспособления имеет форму крюка, то, соответственно, натягиваемые тросы или канаты должны оканчиваться кольцами или другими элементами, которые не выскользнут из зацепления с крюком при прикладывании к ним натягивающего усилия. Если же применяется талреп с оголовком в виде кольца, канаты и тросы должны заканчиваться крюками, которые также не должны выскользнуть из зацепления.
Виды винтовых талрепов
Винтовой талреп состоит из муфт с двумя отверстиями под винты и разными направлениями резьбы. При повороте муфты в одну сторону винты вкручиваются в корпус, в другую – выкручиваются. Благодаря такому принципу работы можно без труда изменять длину приспособления для стяжки.
Корпус муфты может быть открытого или закрытого типа. Закрытый используется в основном в сложных условиях эксплуатации, например, когда возможно обледенение или засорение песком.
Оголовки винтов могут быть в виде:
- крюка;
- вилки;
- шпильки;
- кольца.
Встречаются и комбинации этих видов – вилка-кольцо,крюк-вилка и др. Наибольшим показателем надежности обладает натяжитель с комбинацией “вилка-вилка”.
Нержавеющий или оцинкованный?
Перед выбором талрепа нужно учесть внешние факторы, в которых он будет применяться, а также степень агрессивных воздействий окружающей среды.
Если работа будет происходить в сухом помещении или небольшой промежуток времени на улице, то подойдет оцинкованное изделие. Но если талреп будет эксплуатироваться большую часть времени на улице или в местах с высокой влажностью, то необходимы нержавеющие талрепы закрытого типа из стали А2. На химических производствах, горячих цехах, бассейна и т.д используются талрепы из кислостойкой стали А4.
Что такое вантовые крепления (цепные натяжители)
Цепные натяжители или рэтчеты – это вантовые крепления с захватом в форме крюка. Они используются для крепления цепями больших и тяжелых грузов. Благодаря наличию рычажного или храпового механизма можно создать натяжение большого усилия.
Цепная стяжка достаточно популярна в мире, так как с ее помощью можно зафиксировать крупногабаритные грузы. Этот ручной механизм является надежным и отлично фиксирует груз, который не будет падать во время перевозки или самопроизвольно перемещаться.
Храповый стяжной механизм
Цепной талреп с данным механизмом имеет переключатели вращения и два поворотных крюка, располагающиеся на разных концах конструкции. Принцип работы заключается в том, что при поворачивании рукоятки крюки сходятся, тем самым обеспечивается натяжение цепей крепления.
Достоинства устройства храпового типа:
- Простота установки в систему крепежа;
- Не требует приложения больших физических усилий во время работы;
- Не нужно дополнительно фиксировать рычаг.
Рычажный стяжной механизм
Состоит из 2 поворотных захватных крюков, с помощью которых происходит зацепка крепежной цепи и из эксцентрикового рычага. Натяжение цепей достигается путем воздействия на рычаг, который сам зажимается в тот момент, когда достигает максимального натяжения. Цепь надежно фиксирует рычажный механизм и не дает ему раскрыться.
Плюсы рэтчета данного типа:
- Быстрота монтажа;
- Простота;
- Небольшие габариты;
Разновидности канатных зажимов
В зависимости от способа установки и конструкции зажимы классифицируют как:
- болтовые;
- винтовые;
- клиновые;
- прессуемые;
- клыковые;
- заклинивающиеся.
Все канатные зажимы изготавливаются с соблюдением ГОСТ и DIN
U-образный зажим
Это u-образный болт с резьбой. Резьбовые элементы вставляются в сжимающую конструкцию и во время затягивания гаек трос прижимается к болту.
Трубчатый зажим
Представляет собой зажимы-втулки из алюминия (для обычных тросов) или из меди (для кислотостойких). Для работы в агрессивной среде используют зажимные изделия из нержавеющей стали.
В основном такие зажимы применяют для соединения тросов друг с другом или для устройства петель на концах троса. Трубчатый зажим – разовый несъемный элемент.
Плоский тросовый зажим
Изготавливается из углеродистой стали. Состоит из:
- прижимной пластины;
- винтов;
- гаек с метрической резьбой.
Исходя из количества винтов, различают: одинарный, двойной и тройной зажимы. Принцип работы заключается в том, что по мере затягивания гаек трос зажимается между прижимными элементами.
Как выбрать талреп?
Особое внимание во время выбора изделия нужно уделить такому параметру как максимально допустимая нагрузка. Если талреп используется для фиксации груза в вертикальном положении, то необходим большой запас, примерно 600-900%.
Также важным пунктом является безопасность. Необходимо понимать, насколько надежно канат или трос обхватывают зажим.
ВАЖНО! Типы конструкции с двумя гаками обладают наименьшей безопасностью.
При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта.
Помимо нагрузки, нужно учитывать размер элемента. Например, если монтаж будет производиться в стесненных условиях
Обратить внимание нужно и на наличие антикоррозионной защиты.
Перед использованием нужно проверить талреп следующим образом:
- Проверить совпадают ли резьбы;
- Осмотреть на предмет механических повреждений, деформаций;
- Выявить отсутствие трещин, борозд.
ВАЖНО! В комплект обязательно должны входить стопорные гайки. Без них работа талрепа может быть бессмысленной, так как под влиянием нагрузки он будет раскручиваться.
ГОСТы и другие нормативные документы стандартизации
Требования к талрепам отражены в стандартах:
- ГОСТ 9690-71 – отечественный стандарт;
- DIN 1748, DIN 1480 – европейские стандарты.
Принцип работы и регулировки натяжения
Правильная работа натяжителей должна обеспечивать одновременное вращение двух винтов в противоположных направлениях. Как только натяжение достигает допустимой силы, процесс останавливается. Регулируется натяжение просто. Его в любой момент можно ослабить, не прилагая больших физических усилий.
Требования к деталям талрепа
В конструкциях закрытого типа резьба должна располагаться в корпусе муфты. Такой вариант является безопасным, так как при разрушении захватного устройства оно не разлетится во все стороны. Именно поэтому допустимое значение натяжения для закрытых талрепов больше.
Большое значение имеет технология изготовления муфт. Штампованные муфты обладают большей прочностью. А сварные имеют самую низкую несущую способность.
Требования к деталям талрепа
ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:
- Штампованные закрытые муфты.
- Штампованные открытые муфты.
- Литые муфты.
- Сварные закрытые муфты.
- Сварные открытые муфты.
В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.
Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.
Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).
Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).
Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.
Талрепные муфты изготавливаются под захваты следующих типов:
- ВВ (вилка-вилка).
- ВУ (вилка-кольцо).
- УУ (кольцо-кольцо).
- ГГ (крюк-крюк).
- ВГ (вилка-крюк).
- ГУ (крюк-кольцо).
Характеристики талрепа
Среди основных технико-эксплуатационных параметров можно выделить диаметр резьбы, который определяет размеры всех элементов конструкции. Чем толще стержень, тем выше нагрузки, с которыми может работать талреп. Характеристики приспособления в показателе диаметра обычно выражаются метрической системой мер – в диапазоне от М8 до М20. Средние значения в конкретных величинах можно представить спектром от 1/2 до 1 дюйма. В частности, изделие с диаметром на 1/2 дюйма позволяет справляться с нагрузкой порядка 680 кг.
Также следует учитывать и длину приспособления. Она чаще всего пропорционально зависит от толщины, но бывают и исключения. Средний же показатель длины составляет 20-50 см. Опять же, это значение определит, насколько будет широк диапазон регулировки силы натяжения, который допустит талреп. Что это такое с точки зрения эксплуатации? Стропальщик сможет управлять жесткостью натяжения троса через механизм талрепа. Если, к примеру, он обращается с 15-сантиметровым устройством, то диапазон регулировки будет минимальным, в то время как длина в 50 см даст больше возможностей для настройки жесткости грузового крепежа.
Талрепы по стандарту DIN 1480
Талрепы, выпускаемые по стандарту DIN 1480, если разобраться в их конструкции, представляют собой достаточно несложное устройство. Основой их конструкции является корпус, который может быть выполнен в виде цилиндра или продолговатого кольца. С обеих сторон корпуса в нем имеются отверстия с резьбой, в которые и вкручиваются рабочие элементы такого устройства. Данные элементы, в зависимости от необходимости, могут иметь оголовки в виде колец, крючков или вилок. Именно к оголовкам и крепится стальной трос, натяжение которого необходимо обеспечить
Что важно, рабочие элементы вкручиваются в отверстия корпуса в разных направлениях
Корпусы талрепов, выполненные в виде цилиндра, могут иметь различное конструктивное исполнение. Так, это может быть открытый или закрытый цилиндр, который используется в тех случаях, когда необходимо защитить резьбовые соединения от пагубного влияния внешних факторов: повышенной влажности, пыли и грязи. Цилиндрические талрепы открытого типа (даже если взглянуть на их фото) позволяют увидеть, как резьбовые концы рабочих элементов сходятся при их закручивании.
Совершенно не случайно оголовки талрепов отличаются таким разнообразием. Более того, в одном таком приспособлении могут быть использованы оголовки как одинаковых, так и разных типов. К примеру, на практике часто можно встретить приспособления для натяжения тросов и канатов с оголовками вилка-вилка, крюк-крюк, кольцо-крюк и др. Подбираются такие оголовки в зависимости от того, какую конструкцию имеет встречный крепеж: конец стального каната или троса. Так, талреп с вилочным оголовком используется для натяжения канатов, на конце которых можно сформировать петлю, которая плотно (впритирку) зайдет между лапками такой вилки.
Талреп цепного типа — рэтчет
Если оголовок натяжного приспособления имеет форму крюка, то, соответственно, натягиваемые тросы или канаты должны оканчиваться кольцами или другими элементами, которые не выскользнут из зацепления с крюком при прикладывании к ним натягивающего усилия. Если же применяется талреп с оголовком в виде кольца, канаты и тросы должны заканчиваться крюками, которые также не должны выскользнуть из зацепления.
Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.
Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.
Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.
Талрепы
Скачать прайс лист
Талрепы – это высококачественные такелажные изделия. Представленные виды отличаются конструктивными особенностями, размерами, весом, рабочей нагрузкой. Модификация вилка-вилка обеспечивает наивысшую степень надежности грузоподъёмной оснастки. Остальные виды применяются только в быту.
Практическое применение талрепы во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивается исполнением «вилка-вилка». Для неответственных операций и бытовых нужд применяется «кольцо-кольцо», «крюк-кольцо» или «крюк-крюк». Причем следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса. Талреп грузовой оцинкованный (вилка-вилка)
| Типоразмер | Рабочая нагрузка/Разрывное усилие, т | Длина min/max, мм | Масса, кг | Цена, руб. |
|
| M6 | 0,2/ 1,0 | 175/237 | 0,15 | 243 | |
| M8 | 0,3/ 1,5 | 200/290 | 0,30 | 263,00 | |
| M10 | 0,5/ 2,5 | 235/350 | 0,50 | 294,00 | |
| M12 | 0,7/ 3,5 | 357/530 | 1,00 | 511,00 | |
| M16 | 1,2/ 6,0 | 405/540 | 1,40 | 754,00 | |
| M20 | 1,5/ 7,5 | 420/540 | 2,20 | 1020,00 | |
| M22 | 2,2/11,0 | 460/700 | 3,00 | 1576,00 | |
| M24 | 5,0/25,0 | 575/820 | 4,70 | 2085,00 | |
| M33 | 7,0/35,0 | 655/920 | 8,10 | 3898,00 | |
| M39 | 10,0/50,0 | 715/990 | 11,90 | 6914,00 | |
| M45 | 13,0/65,0 | 775/970 | 18,60 | 12470,00 | |
| M50 | 17,0/85,0 | 900/1300 | 22,60 | 14590,00 |
Посмотреть подробное описание в pdf Талреп не грузовой оцинкованный DIN1480
| Типоразмер | Длина min/max, мм | Разрушающая нагрузка, т | Масса 100 шт, кг | Цена, руб. | |||||
| кольцо-крюк | кольцо-кольцо | крюк-крюк | корпус | кольцо | крюк | кольцо-крюк | кольцо-кольцо крюк-крюк | ||
| M6 | 172/252 | 167/247 | 180/260 | 1,0 | 0,1 | 0,04 | 9,5 | 9,0 | 51 |
| M8 | 182/257 | 179/254 | 195/270 | 1,2 | 0,2 | 0,08 | 16,5 | 15,5 | 56,00 |
| M10 | 213/298 | 210/295 | 230/315 | 1,5 | 0,5 | 0,15 | 29,0 | 27,0 | 80,00 |
| M12 | 238/318 | 230/310 | 250/330 | 2,0 | 2,0 | 0,35 | 43,0 | 41,0 | 116,00 |
| M14 | 263/353 | 250/340 | 280/370 | 2,0 | 2,0 | 0,35 | 62,0 | 60,0 | 148,00 |
| M16 | 320/430 | 330/440 | 320/430 | 3,0 | 3,0 | 0,70 | 92,0 | 100,0 | 241,00 |
| M20 | 367/497 | 335/465 | 400/530 | 4,0 | 4,0 | 1,00 | 163,0 | 154,0 | 401,00 |
| M22 | 398/543 | 368/513 | 428/573 | 5,0 | 5,0 | 1,50 | 220,0 | 200,0 | 532,00 |
| M24 | 447/617 | 420/590 | 490/660 | 6,0 | 6,0 | 2,00 | 300,0 | 270,0 | 657,00 |
| M30 | 512/662 | 510/670 | 530/690 | 8,0 | 10,0 | 3,00 | 460,0 | 435,0 | 1219,00 |
Посмотреть подробное описание в pdf
