Типы сверл в зависимости от материала
Для определения лучших буравчиков для металла, необходимо выяснить, из какого материала был изготовлен выбираемый буравчик и познакомиться с тем, какие бывают разновидности сверл в зависимости от этого.
Для сверловки высокопрочных сплавов подойдут твердосплавные изделия, имеющие на своей режущей кромке поверхность повышенной твердости. Обычно тело подобных буравчиков изготовлено из простой инструментальной стали, за счет чего обеспечивается невысокая цена готового сверлильного изделия. Пластины, изготовленные из карбидного сплава, подвергаются самозаточке в процессе их использования, вследствие чего такие буравчики справляются с особо прочными материалами, в т.ч. имеющих большую толщину.
Кобальтовые сверла отлично реагируют на высокие механические нагрузки и не подвержены изменением своих свойств под действием высокой температуры. В своей основе такие буравы имеют быстрорежущую сталь, легированную кобальтом, в результате чего они отлично справляются со сверловкой отверстий в высокопрочных материалах и металлических изделиях с высокой вязкостью. Ценовая характеристика также выступает в пользу этой категории буравчиков по металлу.
Титановые сверла имеют наилучшие показатели своих сверлильных характеристик. При соблюдении правил эксплуатации таких буравов, титановые изделия будут радовать своего хозяина отличными результатами работ в течении очень долгого времени.
Классификация свёрл по материалу изготовления
Какие сверла по металлу самые лучшие при сверлении особо прочных сплавов, ответить довольно просто:
- Для обработки такого материала следует выбирать изделия, у которых на режущей кромке располагается пластина повышенной твёрдости. Такие буравчики являются лучшими для обработки твёрдых сплавов.
- Цена таких изделий невысокая за счёт того, что основное тело режущего инструмента изготавливается из обычной инструментальной стали.
Хорошими характеристиками обладают свёрла изготовленные из металла легированного кобальтом.
Они отлично переносят повышенные механические нагрузки и чрезмерный нагрев рабочей поверхности во время работы. Стоимость изделий высокая, но если необходимо сделать отверстия в твёрдом сплаве, то кобальтовые аналоги являются лучшими для выполнения такой работы.
Титановые свёрла не уступают по прочности кобальтовым, а при сверлении легированных сталей и цветных сплавов показывают даже лучшие результаты.
При правильном использовании, титановые модели долгое время сохраняют заводскую заточку, что позволит выполнить значительно больший объём работ.
Видео:
Виды сверл по металлу
- спиральные;
- перовые;
- центровочные;
- специальные.
Спиральная форма
Традиционным широко распространенным видом сверлильного инструмента являются спиральные сверла, у которых формирование цилиндрического отверстия в металле осуществляется двумя симметричными режущими кромками. При этом отвод образующейся стружки проходит по спиральным канавкам, начальная часть которых является передними поверхностями, образующими эти кромки. По своей конструкции эти изделия могут быть монолитными или сборными, с заменяемой головкой или механическим креплением режущих пластин. Для снижения трения и повышения скорости отвода стружки спиральную часть полируют и покрывают износостойкими материалами.
Правила маркировки
Основные характеристики сверла зашифрованы в его маркировке. Она состоит из букв и цифр, и наносится на хвостовую часть инструмента. Согласно ГОСТ указывается диаметр отверстия, марка легированной стали. При диаметре свыше 3 мм наносится оттиск логотипа производителя.

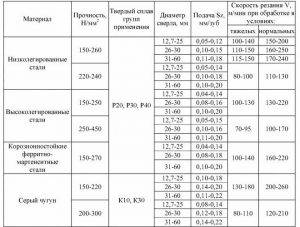

Твердосплавные сверла по металлу
Порядок символов следующий:
- первая буква P взята от английского слова rapid, что в переводе означает быстрый и используется для обозначения быстрорежущих сталей;
- после буквы P идет цифра, соответствующая среднему процентному содержанию вольфрама;
- содержание остальных легирующих инструментов указывается в процентном содержании, но располагается после условного обозначения элемента.
Приняты следующие сокращения: M — молибден, Ф – ванадий, K — кобальт.
Иностранные производители
На изделиях иностранного производства указывается более подробная информация, сообщается страна и компания-производитель, диаметр, материал, приводится класс точности и рекомендации по применению. Аббревиатура DIN наносится на инструмент многоцелевого назначения, применяется для металла, при обработке которого получается длинная или средняя стружка.
Информация об инструменте HSS зашифрована в следующих после аббревиатуры буквах. Для углеродистых и легированных сталей, чугуна, алюминия и меди применяется сталь с повышенным содержанием молибдена: HSS-G и HSS-R. Маркировка HSS-G TiAN/TiN наносится на материал с титано-алюминиево-нитридным напылением, наличие которого придает наконечнику важную при сверлении металла прочность и стойкость к коррозии, за счет чего повышается срок его эксплуатации.
Сверло по металлу сверхдлинное (916) HSS-G Super Heller DIN 1869 Heller
Популярные сверла HSS-CO от торговой марки BOSCH за счет добавок кобальта приобрели прочность и стойкость к высоким температурам. Дополнительное преимущество получено за счет оксидного покрытия и специальной обработки кромок, помогающих быстрому отводу стружки. Инструмент HSS-EE дополнительно можно использовать для обработки нержавеющих и стойких к кислотам сталей, эти свойства объясняются содержанием кобальта.
Сверла по металлу HSS-CO
Сверла для каменных материалов
Для сверления кирпича, бетона, натурального или искусственного камня обычные сверла по металлу не годятся. Они мгновенно тупятся. Сверло или бур для каменных материалов должны иметь наконечник из твердых сплавов.
Сама операция сверления бетона, кирпича или камня также имеет особенности. Кроме вращательного движения, сверло или бур, вставленные в перфоратор, осуществляют еще и ударно-поступательное. Т. е. камень, по сути, не режется, а дробится.
Бур или сверло для перфоратора может иметь обычный цилиндрический, или особый стандартизированный хвостовик типа SDS (SDS-top, SDS-max или SDS-plus). Его преимущество состоит в том, что вставка и извлечение бура из патрона осуществляется без ключа и очень быстро, одним движением.
Небольшие и средние по диаметру отверстия в кирпиче и бетоне сверлят буром или сверлом с твердосплавным наконечником. Инструмент имеет форму шнека.
Если требуется просверлить большое отверстие, то применяют коронку с твердосплавными зубьями или алмазным напылением. Бурение может быть влажным (с подачей воды для охлаждения) и сухим. По окончании сверления внутри коронки остается керн – цилиндрический кусок вырезанного материала.
Твердосплавные пластины, припаянные к сверлу или буру, имеют разную твердость. Для сверления гранита применяются буры с пластинами из победита высокой твердости. Для работы с бетоном или кирпичом годятся средние или мягкие по твердости марки победита.
Производители сверл
Очень важный момент при покупке сверл по металлу — производитель. Дело в том, что хорошие отзывы потребителей и оптимальная цена — это не все факторы. Надежность и проверенность бренда влияет на качество заточки, прочность сплава, износостойкость, антикоррозийные и пожаростойкие свойства инструмента. Поэтому не пытайтесь сильно сэкономить, отдавайте предпочтение проверенным компаниям, изделия которых прослужат вам для решения не одной задачи.
Согласно отзывам и позициям на рынке, лучшими считаются сверла по металлу:
- СССР. Если вы нашли инструмент с такой маркировкой, не задумываясь, берите. Все профессионалы отмечают прочность использованного сплава, надежность, максимально длительный период эксплуатации, меньшую истираемость режущих элементов.
- Ruko. Этот бренд тоже завоевал популярность за счет хорошего качества и разумной ценовой политики. Особым спросом пользуется модельный ряд TL 3000 — это многофункциональные сверла с крестовой заточкой с напылением из различных модификация титана. Больше применяются с теми материалами, при сверлении которых образуется стружка большой и средней длины.
- Bosch. Эта компания поставляет на рынок много разнообразных инструментов отличного качества. Сверла входят в их число. Те, кому приходится постоянно заниматься ремонтно-строительными работами, наверняка знают, что Bosch — одно из лучших решений на сегодняшний день.
- Haisser. Мощнейшими сверлами считаются инструменты от этой торговой марки. Их используют и в промышленных, и в бытовых условиях, даже при экстремальной нагрузке. Охлаждение сверла во время работы достигается благодаря титановому сплаву, а угол заточки в 135 градусов и сетчатая шлифовка дает быстрый результат вхождения в материал и удаления стружки.
- Зубр. Отечественный производитель, который также снискал популярность у домашних умельцев и профессионалов, в основном за счет приемлемой цены и продолжительного срока эксплуатации. Особенно интересна серия «Кобальт», класс точности которой соответствует наиболее высокому — А1, а характеристики — ГОСТ 10902-77.
Наборы сверл
Metabo 627190000, 18 шт.
Плюсы
- универсальность
- компактность
- удобный пенал
Минусы
брак сверл по бетону
От 894 ₽
Универсальный набор для сверления в металле, бетоне, дереве. 18 сверл (по 6 каждого вида) размещены в цилиндрическом пенале с крышкой, через отверстие в которой легко извлекаются. На инструмент по бетону есть нарекания – быстро изнашиваются. Набор подходит для нечастого использования в быту.
BOSCH PointTeQ ToughBox 2.608.577.350
Плюсы
- компактность
- футляр-книжка
- угол заточки 135˚
Минусы
не выявлено
От 1 070 ₽
Хороший набор для сверления отверстий в металле диаметром от 1 до 10 мм от известного бренда. Инструменты размещены внутри пластмассового кейса-книжки в трех обоймах, поднимающихся вертикально для легкого доступа. Материал – быстрорежущая сталь HSS. Угол заточки 135˚, что обеспечивает сверление даже твердых сплавов. Подойдет для частого использования.
Сибртех 723867
Плюсы
- низкая цена
- нитридтитановое покрытие
Минусы
отсутствие футляра
От 213 ₽
Недорогой набор из 13 инструментов для сверления отверстий от 1,5 до 6.5 мм в мягких сортах стали, чугуне и бронзе – угол заточки составляет 118˚. При использовании по назначению сверла достаточно надежны. Сверление изделия из более твердых сплавов приводит к быстрому перегреву и поломке инструмента. Минус: отсутствие футляра.
DeWALT DT7920B-QZ, 13 шт.
Плюсы
- материал HSS-G
- удобный футляр
Минусы
высокая стоимость
От 2 543 ₽
Набор из 13 особо прочных HSS-G (молибденовый сплав) сверл диаметром от 1,5 до 7 мм. Особенность – шлифовка нитридом бора режущего участка инструмента. Благодаря этому достигается исключительная острота и износоустойчивость – изделия не садятся даже при работе с высоколегированными сталями. Покупателям нравится удобный и компактный пластмассовый футляр. Минус: достаточно высокая цена.
Vira 550109
Плюсы
- стоимость
- шестигранный хвостовик
- сталь W4 (аналог HSS-G)
Минусы
нет футляра
От 254 ₽
Недорогой набор из 5 инструментов по металлу ходовых размеров: 2, 3, 4, 5, 6 мм. Изготовлены из твердой быстрорежущей стали W4, в которой в качестве добавки использован молибден. Они хорошо справляются с большинством задач. Благодаря шестигранному хвостовику подойдут для шуруповерта и дрели. Минусы – иногда встречаются погнутые экземпляры, нет кейса.
Лучшие производители
При покупке свёрл важно обращать внимание на производителя. В этом случае цена оправдывает качество, и чем известнее бренд, тем лучше заточка сверла, сплав металла, износостойкость и устойчивость к чрезмерному нагреву. Если покупаете сверло не одноразового использования – не экономьте на инструменте
Для разовых работ подойдут дешёвые варианты
Если покупаете сверло не одноразового использования – не экономьте на инструменте. Для разовых работ подойдут дешёвые варианты.
Для удобства мы объединили характеристики основных производителей в таблицу:
| Торговая марка | Характеристики | Примерная стоимость (зависит от вида, длины сверла и кол-ва штук в упаковке) |
| СССР | Надёжный бренд с высоким качеством металла. | от 15 и до 10 000 р. |
| Ruko | Хорошее качество и разумная цена. Наиболее популярна линейка TL 3000 – свёрла, обладающие крестовой заточкой и титановым напылением. | от 30 до 1 000 р. |
| Bosch | Свёрла этой компании считаются лучшими. | от 70 до 7 000 р. |
| Haisser | Мощные свёрла, используемые в промышленности и быту, характеризуются титановым сплавом, углом заточки 135 градусов, сетчатой шлифовкой. | от 150 до 5 000 р. |
| Зубр | Свёрла российского производства. Достоинства – приемлемая цена и качество. Профессионалы рекомендуют серию «Кобальт», обладающую хорошей точностью и соответствием ГОСТу 10902-77. | от 35 до 700 р. |
В магазинах вы найдёте свёрла разных размеров и формата, различные по твёрдости и цветам, разделённые по углу заточки, с различными хвостовиками и с многообразием производителей. Для того чтобы не ошибиться с выбором сверла, определитесь с тем, для чего оно нужно вам сейчас и понадобится ли оно в будущем. Если вы будете руководствоваться этими принципами, покупка сверла не превратится в проблему.
Основные показатели для выбора
При выборе инструмента для сверления металлов необходимо учитывать:
- состав сплава, из которого их изготовили;
- способ дополнительной обработки и наличие поверхностного покрытия;
- торговую марку производителя;
- диаметр и конструктивную форму;
- конструкцию и углы заточки режущих кромок.
О чем может сказать цвет
Важным внешним параметром при выборе сверла может служить цвет поверхности, который говорит о составе сплава, способе обработки и поверхностном укрепляющем покрытии. Качественный инструмент изготавливается из быстрорежущих сплавов с добавлением титана, молибдена или вольфрама. Международное обозначение таких металлов HSS (High Speed Steel). Однако даже если маркировка сверла содержит подобную надпись, но его поверхность серого стального цвета, покупать такое изделие не стоит. Оно не было подвержено дополнительным видам обработки и не обладает достаточной прочностью и износостойкостью. Цена в этом случае будет невысокой, но и прослужит оно непродолжительное время, с необходимостью частого выполнения заточки.
Сверла могут быть:
- Черными, после термической обработки перегретым паром и дополнительной закалки. Стоимость черного сверла несколько выше, чем у необработанных изделий, но вполне доступна для использования в бытовых целях. Зато повышенная прочность значительно увеличивает срок службы.
- После нагрева готовых сверл в печи и постепенного отпуска металла для снятия внутренних напряжений поверхность приобретает легкий желтый оттенок. В результате износостойкость сверла значительно увеличивается, и его заточка требуется намного реже.
- Ярко золотистый цвет говорить об использовании сплава с добавлением титана, отличающегося максимальной прочностью. Это самые дорогие сверла, но их применение полностью оправдано длительным сроком эксплуатации.
- Серый цвет говорит о низком качестве инструмента. Применяется для разовых работ, после чего выбрасывается. Соответственно такое сверло самое дешевое на рынке.
При определении того, какое сверло будет лучшим именно для ваших условий, подходите к решению вопроса с практической точки зрения. Для постоянного выполнения сверловочных работ лучше купить дорогой, но более износостойкий инструмент. А вот для периодического применения и решения бытовых вопросов вполне подойдут черные или бледно желтые сверла. Это позволит получить необходимый результат при минимально допустимых затратах.
Как делают сверла и почему они разного цвета, видео с завода RUKO (Германия)

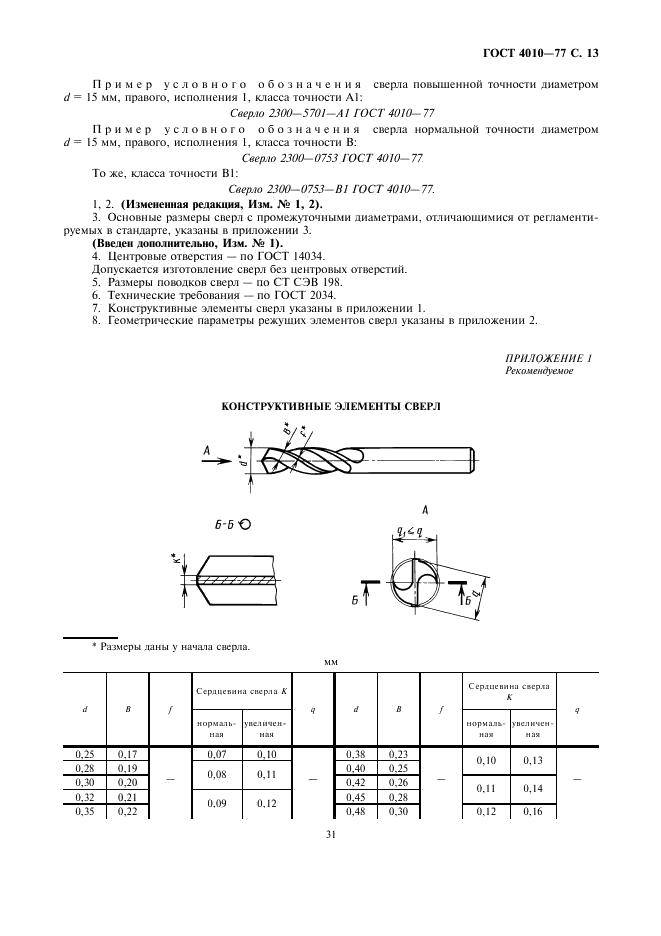

Маркировка сверл по металлу, что нужно учесть при выборе
Нанесенные на сверло буквенно-числовые обозначения содержат информацию о:
- диаметре и длине инструмента;
- марке металла, из которого оно изготовлено;
- способе дополнительной обработки и наличии поверхностного напыления;
- классе точности изготовления.
При этом диаметры до 3,0 мм маркировки не имеют, а вся необходимая информация приведена на упаковке.
Область применения может быть обозначена следующими символами:
- HSS-G для сверления мягких сталей, чугуна и цветных металлов;
- HSS-E для высоколегированных и нержавеющих сплавов;
- HSS-TiAIN универсальный инструмент для всех видов материалов.
Наличие подобной маркировки говорит о возможности профессионального применения инструмента.
Более подробно о маркировке можно почитать здесь.
Как правильно выбрать хороший инструмент
Основными параметрами при выборе являются: размер, цвет и производитель товара
Стоит обратить внимание и на хвостовики. Они бывают:
- Четырёх- и шестигранные (под дрели и шуруповёрты)
- Конические (Морзе)
- Трёхгранные (для дрелей ручного вида)
- Типа SDS (к перфоратору)
- Цилиндрические (для дрели)
Мнение эксперта
Левин Дмитрий Константинович
При покупке изделий для профессиональных целей также следует учитывать маркировку и угол заточки. Первое представляет собой набор букв и цифр, обозначающих твёрдость стали, место и технология изготовления, примеси в составе, диаметр.
Угол заточки — наклон между режущими элементами. Он может отличаться у моделей, предназначенных для различных материалов. Этот параметр влияет на быстроту и лёгкость работы с инструментом.
Хвостовик Морзе, как правило, выпускается для станков промышленного назначения. Его размеры варьируются от КМ0 до КМ7. Станочный патрон может действовать только с одним видом детали, поэтому для расширения функций предусмотрены специальные переходники, выпускаемые в наборах.
В дополнение к монолитным вариантам изготавливаются перовые модели со съёмными насадками. Они, как правило, предназначаются для универсальных станков с ЧПУ.
Полезные советы:
- Не следует экономить на покупке хорошего сверла. Высокая стоимость, как правило, гарантирует долгий срок службы и высокое качество.
- Приобретая инструмент нужно учитывать характеристики имеющегося оборудования.
- Необходимо проверять марку стали. Она непосредственно влияет на возможность взаимодействия с основами различной прочности и состава.
А вам часто приходится работать дрелью?
Постоянно!Редко
Визуальное определение типа сверла
По внешнему виду режущего буравчика можно определить тип материала из которого изготовлены изделия и тем самым узнать механическую прочность образца. По цвету можно определить состав и качество изготовления.
Серый
Свёрла серого цвета изготавливаются из металла, который не подвергался какой-либо дополнительной обработке.
Качество инструмента, в данном случае, оставляет желать лучшего, но для одноразового применения такие изделия вполне сгодятся.
Чёрный
Такой цвет свидетельствует о том, что инструмент подвергался обработке перегретым паром. В процессе обработки изделие приобретает большую прочность.
Отлично переносит многочисленные циклы нагрева и остывания металла, а также сохраняет заточку рабочей поверхности в течение длительного времени.
Тёмно-золотистый
Данный цвет говорит, что режущий инструмент был подвергнут процедуре отпуска. Такой вид обработки значительно повышает механическую прочность изделия в результате снижения внутренних напряжений.
Отпущенным сверлом можно успешно обрабатывать металлы повышенной прочности, поэтому если предстоит сверление слишком твёрдых сплавов рекомендуется приобрести подобную модель.
Ярко-золотистый
Ярко-золотистая окраска говорит, что при производстве использовался металл изготовленный с добавлением титана.
Несмотря на высокую стоимость таких моделей, гораздо практичнее приобрести качественное сверло, чем использовать дешёвые режущие инструменты, которые при сложных работах понадобится использовать в больших количествах.
Как отличить хороший инструмент по цвету
По цвету хвостовой и рабочей части можно однозначно определить качество изготовления изделий, получить представление о примерной продолжительности работы сверлом
Для подтверждения такой информации можно обратить внимание на маркировку, на которой и указаны основные параметры. В зависимости от цветового оттенка возможны следующие варианты:
Выбирая изделия по цвету или характеристикам, обязательно нужно учесть периодичность и интенсивность применения инструментов, чтобы уложиться в выделенный бюджет и не тратить лишних средств на модели с избыточными показателями. Менее дорогие варианты подойдут для выполнения разовых работ, а также сверловки мягких материалов. Если нужно получить сверла для частой работы с твердыми металлами, то лучше сразу купить пусть и дорогие, но долговечные ярко-золотистые сверла.
Виды сверл по металлу
- Спиральные(часто встречающие и самые популярные)
- Корончатые
- Конические или ступенчатые или как ещё называют конусное
- Перовое сверло
Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.
Спиральные
Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.
Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.
Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.
Сверло по металлу с каноническим хвостовиком
Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:
- Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
- Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
- Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.
Корончатые сверла
Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.
Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

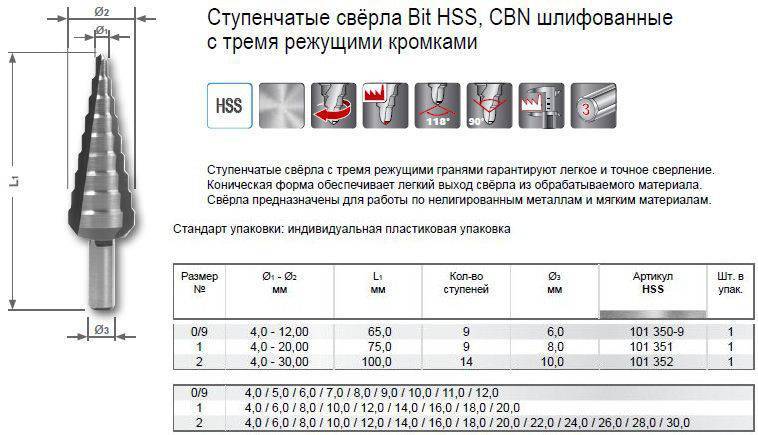

Конические (ступенчатое, конусное)
Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.
Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.
Перовое сверло по металлу
Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.
Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.
Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.
