Сварочный карандаш: особенности и применение

Со временем любой, даже самый прочный сварной шов может разрушиться, при этом изделие потеряет не только эстетическую привлекательность, но и практические свойства. Не всегда есть возможность выполнить ремонт с использованием полного комплекта сварочного оборудования, и в таких ситуациях выручает сварочный карандаш, так же называемый паяльно-сварочным стержнем. С его помощью можно выполнить быстрый и относительно долговечный ремонт даже в экстремальных условиях.

В этой статье мы подробно расскажем, что из себя представляет карандаш для сварки металла, как использовать его в своей работе и какие нюансы следует учесть.

Общее описание сварочного карандаша

Паяльно-сварочные стержни представляют собой цилиндрические изделия, похожие на карандаш, состоящие из сгораемой оболочки и эзотермической смеси, которая, в свою очередь, включает в себя припой и сварочный флюс. Для работы со сварочными стержнями их необходимо поджечь с помощью спичек или зажигалки, после чего оболочка сгорает и начинается выделения припоя с флюсом. Поэтому сварочный карандаш также называют термическим карандашом.

С помощью термического карандаша можно не только паять, но и резать металл. Его свойства могут отличаться в зависимости от производителя. Мы подробно рассказываем об этом в разделе «Популярные производители».

Как использовать сварочный карандаш

Применение термического карандаша требует предварительной подготовки. Очистите место будущей пайки или резки от ржавчины, грязи, краски и пятен. Затем нужно поджечь карандаш с помощью спичек или зажигалки. Держите карандаш над пламенем до тех пор, пока из него не начнет выделяться припой и флюс, их нужно нанести на поврежденные участки детали.

Обратите внимание! После того, как припой и флюс нанесены на деталь, они могут искриться. Соблюдайте технику безопасности, используйте защитные перчатки, очки и одежду

Рекомендуется держать термические карандаш в зажиме или плоскогубцах на расстоянии, чтобы не получить ожоги.

Затем подождите 15-20 секунд и прижмите карандаш к месту, куда вы предварительно нанесли припой и флюс. Это необходимо для окончательного сваривания детали. Готово! Для лучшего результата можно использовать струбцину, плотно зафиксировав свариваемые детали, если это необходимо.

Преимущества работы со сварочным карандашом

Сварочные стержни обладают следующими достоинствами:

• Для проведения сварочных работ нужен лишь открытый огонь, в отличие от сварочного аппарата, которому необходимо электричество.
• Он не занимает много места и устойчив к перепадам температур, поэтому является частым компаньоном в походах.
• Можно осуществить ремонт в любом месте: от собственной квартиры до совсем полевых условий.
• Ремонт не занимает много времени и спустя пару минут изделием уже можно пользоваться снова, к тому же соединение получается герметичным и относительно долговечным.
• Доступная цена (в среднем от 50 до 200 рублей за упаковку).

Популярные производители

Существует множество производителей сварочных стержней, но мы остановимся на трех популярных. Каждый из производителей вносит свои коррективы в состав и характеристики карандашей, поэтому они могут иметь отличия.

Сварочный карандаш Оксал. Это самая популярная марка карандаша, с помощью него можно произвести ремонт в широком диапазоне температур, так что даже знойным летом или холодной зимой сварочный карандаш Оксал сохраняет свои характеристики. У новичков сварочный карандаш Оксал пользуется большой популярностью, поскольку работать с ним проще всего. Он универсален и может использоваться для любого ремонта, поскольку температура сварки находится в районе 3000 градусов по Цельсию.

Так же популярен сварочный карандаш Экстремал. Он схож с Нанопайком, но стоит в половину дешевле. Однако, имеет один существенный недостаток: получаемое соединения не отличается большой надежностью и долговечностью, так что его лучше использовать для временного ремонта.

Вместо заключения

Сварочные карандаши позволяют быстро выполнить мелкий ремонт, для этого не нужны специальные навыки или высокая квалификация. Они могут быть вполне эффективны при ремонте мелких изделий, но мы рекомендуем использовать сварку карандашами лишь в особых случаях, когда нет возможности воспользоваться сварочным аппаратом. Впоследствии деталь лучше отремонтировать «капитально», особенно это касается автомобильного ремонта. Не воспринимайте термические карандаши как полноценную замену сварочному оборудованию.

[Всего : 0    Средний: 0/5]

Свойства сварочного карандаша и область применения

• 12 ноября
• 22 рейтинг

Сварочный карандаш — отличная альтернатива громоздкому сварочному аппарату для многих видов ремонтных и восстановительных работ по металлу. Кто хоть один раз применял на практике это средство уже не сможет от него отказаться. Трудно представить себе, чтобы сварочные работы были еще проще.

Устройство сварочного карандаша.

Если речь идет об упрощении процесса сварки, то для многих это покажется весьма соблазнительным предложением. Но у опытных мастеров сразу же возникает целый ряд вопросов:

1. Это действительно так легко в использовании, что может использовать каждый умелец и необязательно иметь опыт сварочных работ?
2. Какие металлы поддаются сварке?
3. Надежен ли такой способ сварки?
4. Какая обработка металла должна предшествовать процессу сварки?

Сварочный карандаш (еще его называют термическим припоем) действительно очень прост и удобен в использовании. Не придется месяцами осваивать мастерство сварщика:с таким карандашом-припоем сварить отверстие в металлическом изделии сможет даже женщина. Нужно просто поджечь стержень на открытом пламени, чтобы начать работу. Можно воспользоваться обычной зажигалкой. За счет магния, входящего в состав карандаша, после поджога он продолжает гореть самостоятельно, как бенгальский огонь. Подожженный стержень готов к работе.

Применения термического припоя

Для того, чтобы воспользоваться сварочным карандашом, его необходимо разжечь.

Перечень металлов, с которыми можно работать, применяя карандаши сварочные, поистине впечатляет: чугун, цинк, алюминий и дюралюминий, бронза, сталь, железо, медь, латунь, нержавеющая сталь. В каждом хозяйстве найдется что починить припоем-герметиком. Те, у кого есть садовый участок, знают, как много выброшено леек и ведер из-за маленькой прохудившейся дырочки. Испорченный садовый инвентарь, баки и бочки из металла проще было выбросить, чем искать способ заварить или запаять ведро. А небольшое отверстие на оцинкованной крыше раньше превращалось в полноценный ремонт кровли: часть крыши приходилось разобрать, а затем снова накрыть строение.

Теперь такие проблемы можно смело оставлять в прошлом. Достаточно разжечь герметик-припой, дать ему прогореть, чтобы получить необходимое количество сварочного материала, и нанести горячее вещество на отверстие или трещину. Оставить на несколько секунд: горение на поверхности металла продолжится еще некоторое время в автономном режиме, а припой-герметик погаснет. За счет межмолекулярного воздействия происходит прочное сцепление разнородных поверхностей (адгезия). За это время пройдет реакция обработки металлической поверхности. Все верно, больше не нужно самостоятельно зачищать, закуривать, обезжиривать и обрабатывать кислотой или же канифолью поврежденный металл. Со всеми этими задачами великолепно справится сварочный карандаш. Весь секрет в том, что в процессе химической реакции на поверхности металла выделяется кислотный осадок ( ареал будет хорошо заметен вокруг места сварки).

Сварочный карандаш включает в себя флюс, который и выполняет за нас работу по подготовке металла.

Когда горючие вещества выгорят полностью, на свариваемой поверхности останется чистый алюминий в расплавленном виде. Нужно только при помощи стержня сварочного карандаша распределить его равномерно по поверхности, где была трещина или отверстие.

В экстремальных ситуациях можно даже не снимать с поверхности свариваемого металла краску. За счет термического воздействия и химической реакции краска или будет растворена, или подготовлена к пайке.

Эмалированные предметы, такие как кастрюли, ванны, поддоны, подвергаются сварке без зачистки эмали.

Карандаш станет незаменимым для автомобилистов. Не сложно бросить к инструментам в багажник пару таких карандашей, но они могут здорово выручить — пробитый поддон или радиатор теперь не станут преградой на пути к месту назначения. Даже если поломка произошла в чистом поле, достаточно просто разжечь припой-герметик.

expertsvarki.ru

Карандаш для пайки экстремал

Со временем любой материал теряет свои свойства и разрушается. При этом проблемы могут возникнуть в самый неожиданный момент, когда под рукой нет подходящего оборудования для ремонта. В этом случае пригодится сварочный карандаш. Он поможет сделать временный ремонт даже в экстремальных условиях.

Общее описание

Изделие представляет собой стержень цилиндрической формы, диаметр которого составляет 4-16 мм, а длина — 7-20 см. В сгораемой оболочке помещается предварительно уплотненная эзотермическая смесь, в состав которой входят припои и флюсы. Они выделяются после того, как сварочный карандаш нагревается до определенной температуры. Благодаря данному изделию у вас есть возможность сформировать сварочный шов в любых условиях. При помощи этого средства вы можете осуществить не только пайку материалов, но и резку. Сварочный карандаш производят разные фирмы, и они могут обладать разными свойствами.

Преимущества изделия

Оно обладает такими достоинствами: Возможность проводить работы при отсутствии какого-либо энергообеспечения. Его можно брать с собой в долгую дорогу, различные походы, где нет розеток или других источников энергии. Осуществление ремонта в домашних, полевых и даже экстремальных условиях. Быстрое восстановление работоспособности поврежденных изделий. Устойчивость к влиянию температур до 180 градусов. Качественная герметизация соединений. Универсальность и небольшие размеры, что позволяет носить изделие в обычной сумке. Зажигание от обычных спичек. Приемлемая стоимость.

Где применяется продукт?

Сварочный карандаш может применяться для соединения вертикальных, наклонных и горизонтальных швов. Он может использоваться с целью: Ремонтных и монтажных работ в экстремальных условиях. Оперативного исправления поломок в автомобилях, водном и железнодорожном транспорте. Сварки проводов из меди. Ремонта отопительных систем и трубопроводов. Заделки трещин и сколов из бронзы, чугуна. Исправления недостатков сельскохозяйственной техники. Разрезания металла в сложных условиях.

Используется сварочный карандаш, цена которого составляет 60-150 руб. и более, для обработки таких материалов: стали, железа, алюминия, меди, а также толстого пластика, керамики и шифера.

Технические характеристики

Изделие имеет следующие параметры: Время горения стержня (среднее): 20 секунд. Максимальная температура горения изделия: 2200-2800 градусов. Выделяемые сплавы: железа, меди, хрома, марганца, никеля, кремния. Длина шва: 8-15 см. Этот параметр зависит от типа и толщины материала, который нуждается в сварке.

Краткий обзор производителей

Существуют разные виды карандашей для сварки. Каждая из марок продукта обладает своими особенностями:

«Оксал». Изделия этого производителя отличаются тем, что обладают высокой эффективностью в условиях отсутствия каких-либо энергоносителей. Достаточно иметь при себе коробок спичек или зажигалку. Работы по восстановлению целостности материалов можно производить в широком диапазоне температур (-85 — +85 градусов).

«Нанопайк». Сварочный карандаш этого производителя имеет невысокую стоимость (150 руб.). Его можно применять для ремонта пластиковых изделий, эмалированной посуды, шифера, а также других кровельных материалов. Хорошо паяет карандаш и деревянные изделия, оцинкованный металл. Один элемент можно использовать до 30 раз, так как расходуется он очень экономно.

Сварочный карандаш «Экстремал». Это изделие также используется для обработки металлов и эмалированных поверхностей. Стоимость такого изделия составляет около 60 руб./шт. Оно обеспечивает 60-70 % прочности дуговой сварки.

Как видите, изделие имеет достаточно высокую эффективность, однако для основательного соединения материалов его применять не следует.

Особенности соединения некоторых видов швов

Сварочный карандаш (СПБ, Красноярск, Москва — это далеко не все города, в которых вы можете его приобрести) нужно правильно использовать. Разные виды швов обрабатываются по-разному: Горизонтальные чаще всего соединяются внахлест. При этом материалы необходимо укладывать на металлическую подкладку, асбест или кирпич. Любые легко воспламеняемые предметы в этом случае не используются, например: дерево, пластик. Вертикальные швы обрабатывают с использованием специальной полочки, которая закрепляется немного ниже места пайки. Это позволяет предотвратить растекание расплавленного металла. Закрепляется полочка при помощи струбцины. Для разрезания металлов необходимо расплавлять их гораздо медленнее, чем обычно. При этом вам совсем не потребуется прокладка под материалами.

Сварочный карандаш: характеристики и применение универсального средства — Сварка

В жизни бывают такие случаи, когда какие-либо вещи трескаются, ржавеют или ломаются. Требуется провести срочный ремонт, а необходимых материалов под рукой нет. В такие моменты может спасти только термитный карандаш. Этот неприхотливый материал поможет провести срочный ремонт в самых экстренных случаях.

Описание сварочного карандаша, его принцип работы, достоинства и недостатки

У каждого человека в жизни может возникнуть ситуация, когда срочно необходимо запаять радиатор, цинковое ведро, эмалированный таз или другое изделие.

Но не у всех дома, в гараже есть сварочный аппарат или паяльник, для работы с которыми нужно иметь определённые навыки. Поэтому альтернативой для домашних умельцев может стать простой для применения сварочный карандаш.

Он используется при термической сварке, наплавке и резке сплавов и металлов как в бытовых условиях, так и при проведении аварийно-спасательных работ.

Сварочный карандаш, или термический припой, представляет собой тонкостенную трубку или стержень из горючего материала. С одной стороны трубка заполнена сухим горючим веществом, а с другой — закрыта заглушкой. Вещество представляет собой экзотермическую смесь, которая состоит из флюса и припоя.

Диаметр изделия может быть от 4 до 16 мм, а длина трубки — от 7 до 20 мм. Устройство карандаша:

• зажигательная смесь;
• экзотермическая технологическая смесь;
• картонная гильза;
• отверстие для ручки-держателя;
• оболочка из этикетки-инструкции;
• внешняя защитная водонепроницаемая оболочка.

Среднее время горения стержня — не менее 30 секунд, максимальная температура сгорания — от 2200 до 2900 градусов по Цельсию, вес — не более 80 г. От толщины и типа материала длина шва может быть от 8 до 15 см.

Принцип работы

Термический припой удобен в применении и не требует особых навыков. Для работы достаточно изучить инструкцию производителя и строго следовать технологии, изложенной в ней. Чтобы произвести сварку, необходимо:

1. Очистить заготовку от грязи, ржавчины и зафиксировать в нужном положении.
2. Достать термический припой из упаковки.
3. Снять металлическую крышку и закрепить её со стороны заглушки. Она будет выполнять роль держателя.
4. Для защиты от ожога рук надеть перчатки из плотной ткани, а для защиты глаз — тёмные очки или сварочный щит.
5. Произвести спичками или зажигалкой розжиг оголённого конца.
6. Сварочный карандаш, который горит по принципу бенгальского огня, поднести к месту сварки и плотно удерживать в течение трёх секунд под углом 45−60º. За этот период свариваемая поверхность хорошо прогревается.
7. Шов нужно вести уверенно, справа налево. Сцепка металлов не осуществится, если вести быстро, шов просто зальётся шлаком. А если вести слишком медленно, то можно прожечь поверхность.
8. После того как шов проложен, горящий огарок выбросить на любую поверхность из негорючих материалов, чтобы он затух.
9. Остывший шов очистить от окалин.

Работая с приспособлением, следует помнить, что в сварке швы обрабатываются разными методами. Существуют следующие виды швов:

1. Горизонтальный. Этим способом материал соединяется чаще всего внахлёст. Заготовка укладывается на поверхность из негорючих материалов.
2. Вертикальный. Для этого метода используют специальную полочку, которая размещается под местом пайки, чтобы расплавленный металл не растекался.
3. Разрез металла. При этом методе шов нужно вести медленно, чтобы прожечь металл.

Достоинства и недостатки термического припоя

Опираясь на мнения пользователей сварочного карандаша, можно систематизировать его достоинства и недостатки, выявленные в процессе работы.

Достоинства термического припоя:

• бюджетная стоимость;
• небольшие габариты, что позволяет без проблем перемещать приспособление;
• розжиг от зажигалки, спичек;
• качественная герметизация;
• устойчивость к температурам;
• быстрый ремонт повреждённых изделий;
• нет необходимости в специально оборудованном для таких работ месте;
• нет необходимости в электрическом питании;
• высокая производительность и коэффициент полезного действия;
• нет необходимости в специальных навыках;
• универсальность в работе с различным материалом.

Недостатки приспособления:

• излучение достаточно сильного огня;
• после использования неприятный запах;
• неприемлем для большого объёма сварочных работ.

Характеристики карандашей и область применения

Паяльно-сварочный или термический карандаш (стержень) — это изделие цилиндрической формы небольшой длины (около 17 см). Карандаш содержит металлический стержень, играющий роль припоя, сгораемую оболочку, экзотермическую смесь на основе сварочного флюса. С помощью такого приспособления можно паять и резать металл, причем для начала работы его надо только поджечь. Масса карандаша обычно не превышает 80 г, время горения составляет около 30 секунд, а температура плавления — 2900 градусов.

Паяльно-сварочный стержень Шквал

Сварочный стержень применяется в таких целях:

• временный авторемонт;
• восстановление целостности вертикальных и горизонтальных швов в экстремальных условиях;
• быстрая сварка медных проводов;
• ремонт труб, радиаторов;
• заделка сколов.

Правила безопасного пользования

Несмотря на крайнюю простоту своего устройства и применения, сварочные карандаши представляют собой реальную угрозу для здоровья, жизни людей и для сохранности материальных ценностей. Чтобы избежать трагических последствий, следует строго соблюдать меры безопасности:

• Тщательно подготовить рабочее место, убрать все горючие и легковоспламеняющиеся вещества и материалы.
• Надежно закрепить заготовки или ремонтируемое изделие в тисках, зажимах, струбцина и т.п. Варить на весу категорически недопустимо.
• Использовать для подкладок под шов и сварочных полок только негорючие материалы.
• Обязательно применение средств индивидуальной защиты: очки или маска сварщика, брезентовые рукавицы или спилковые перчатки — краги, плотная одежда и прочная обувь, не оставляющая открытых участков кожи.
• При поджиге и сварке следует прочно удерживать карандаш. Вести его вдоль линии шва плавно, без рывков. Ходить по мастерской с горящим карандашом недопустимо
• При сварке на вертикальных и наклонных поверхностях, а также при резке металла внимательно следить за тем, чтобы расплавленный металл не стекал в вашу сторону и не брызгал по сторонам.
• По окончании сварки огарок следует бросить в заранее подготовленное ведро с водой или с песком. В крайнем случае — на бетонный или земляной пол. Не покидайте рабочее место, не убедившись в том, что огарок прогорел полностью.

Правильное использование недорогого и простого в обращении варочного средства сделает работу с ним удобной и безопасной.

Технология работы сварочным карандашом

Для того, чтобы производить сварочные или паяльные работы с помощью сварочного карандаша необходимо соблюдать инструкцию, которая не требует особенных профессиональных навыков и крайне проста:

• разрывается контрольная лента на упаковочной обертке, при срывании ленты открывается крайняя кромка карандаша;
• снять металлическую крышку и одеть ее на задний торец карандаша в качестве рукоятки при поджигании;
• необходимо подвести карандаш к месту резки и поджечь фитиль запала, для поджига можно использовать зажигалку;
• уже горящий карандаш сварщика нужно плотно прижать к тому месту, откуда должна начаться сварка или резка металлической поверхности. Необходимо выдержать 3-4 секунды для того, чтобы металл прогрелся, а после этого, перемещая карандаш, произвести резку или сварку;
• после этого карандаш можно кинуть на слой негорючего материала( бетон) или в воду. Карандаш сгорит до металлической рукоятки-крышки.

Необходимо так же помнить о том, что карандаш для сварки металла при высокой температуре горения может прожечь поверхность, которую нужно было варить.

Для каждой поверхности есть карандаши различных диаметров с присадками, которые несколько снижают температуру горения и препятствуют прожиганию.

В состав сварочного карандаша входят металлические оксиды, которые при горении создают слой шлака над сварным швом (только в карандашах большого диаметра, которые используются для сварки).

Такое новшество используется для того, чтобы потом защитить слой расплава от окружающего воздуха из атмосферы

Это обусловлено тем, что сварка карандашом может быть произведена относительно поверхностей, где важно качество шва и его прочность

Попадания воздуха недопустимо, так как это может разрушительно менять структуру металла в расплаве.

Сферы применения

Сфера применения карандашей для сварки самая широкая. Они позволяют сваривать черные и цветные металлы в любом положении и практически в любых обстоятельствах, от условий мастерской до полевых и экстремальных. Средство широко используется в следующих областях:

• Монтажные и аварийные работы в труднодоступных местах и в чрезвычайной обстановке.
• Оперативный ремонт транспортных средств (автомобильных, водных, железнодорожных) в местах их поломки.
• Ремонт рельсового пути, стрелок и переходов.
• Пайка медных проводов и других электрокомпонентов.
• Ремонт трещин в компонентах отопительных систем.
• Ликвидация утечек в магистральных и распределительных трубопроводах.
• Ремонт чугунных и бронзовых отливок промышленного и декоративного назначения.
• Ремонт строительной и сельскохозяйственной техники на удаленных площадках.

Паяльный карандаш вмиг

Особенно широко сварочные карандаши применяют при ремонтах рельсового хозяйства. Их использование позволяет проводить текущий ремонт исключительно оперативно, недорого и с минимальными задержками движения поездов.

Важно помнить, что карандаш предназначен для оперативного, временного ремонта на большом удалении от ремонтных предприятий или в чрезвычайных обстоятельствах. Для постоянной эксплуатации следует провести качественный ремонт с помощью электро- или газосварки

Принцип действия

Состоит карандаш из спрессованной смеси алюминия и окисла железа. При возгорании такого материала происходит обильное выделение тепла (экзотермическая реакция). С химической точки зрения идет восстановительная реакция Fe из оксида с участием Al. При разрыве молекулярных связей в оксиде и образуется выброс тепловой энергии.

Температура реагентов повышается до такой степени, что восстанавливаемое железо тут же переходит в жидкое фазовое состояние, или попросту плавится. Этот расплавленный металл проникает в отверстия, щели и трещины в соединяемых или ремонтируемых деталях и заполняет их.

Высвобождающиеся из молекул оксида атомы кислорода реагируют с алюминием, образуя окисел алюминия. Он играет роль флюса, препятствуя повторному окислению расплава и нагретых до температуры пластичности областей изделия.

Сварочный карандаш заключает в себе все необходимые компоненты для сварки:

• присадочный металл для формирования материала шва;
• флюс, защищающий сварочную ванну от кислорода и азота воздуха;
• источник тепловой энергии для расплавления металла.

По химическому составу карандаши могут различаться. Вместо алюминия в качестве восстановителя можно применять магний. Металл-восстановитель выбирают в зависимости от того, для сваривания каких сплавов предназначена конкретная модель карандаша.

В карандашах, предназначенных для сварочных работ по деталям большой толщины, в середине вставляют металлический стержень – его металл уйдет на формирование шовного материала.

https://youtube.com/watch?v=9Hb4S6FL-eY

Производители сварочных карандашей

Разнообразие сварочных карандашей на рынке сварочных изделий большое, но покупать нужно только у проверенных поставщиков, которые изготавливают сертифицированную продукцию, что подтверждается документально. К такой продукции можно отнести следующие марки.

1. Экстрапайк. Этот паяльный карандаш многократного использования, с неограниченным сроком службы. Он изготовлен по специальной технологии и обеспечивает прилипание к любой поверхности из пластмасса, керамики, металла, в различной плоскости. Производитель обещает потребителю до 30 паек одним карандашом.
2. Нанопайк. Это надёжное средство для ремонта отверстий и трещин в автомобиле, сантехнике, хозяйстве. Производитель рекомендует перед запайкой протереть ветошью повреждённое место, зачистить его ножом или наждачной бумагой. Поджечь сварочный карандаш и расплавленную массу перенести на место пайки. После горения расплавленной массы в течение 15−20 секунд распределить её по повреждённой поверхности. Ремонт окончен. Пайка затвердевает через 15 минут, а полное её затвердение произойдёт через 1,5 часа. Производитель даёт гарантию на пайку сроком на один год. Рекомендуется для работы не только с различными видами металлов, но и с неметаллическими поверхностями.
3. Экстремал. К универсальному термическому припою относится эта модель. Прочная пайка гарантируется за счёт применения производителем в составе горючего вещества олова, свинца, а также алюминиевой пудры и магния. Кроме металлов, в составе вещества — флюс, паяльная кислота. Область применения карандаша разнообразная. Пайка может осуществляться в различной плоскости.

Изготовление своими руками

Карандаши свободно продаются в общестроительных и специализированных сварочных магазинах. Кроме того, их вполне можно изготовить и самостоятельно.

Для начала потребуется проволока из углеродистого стального сплава. Отлично подходит стержень от электрода для ручной электросварки. С него нужно сбить флюсовое покрытие.

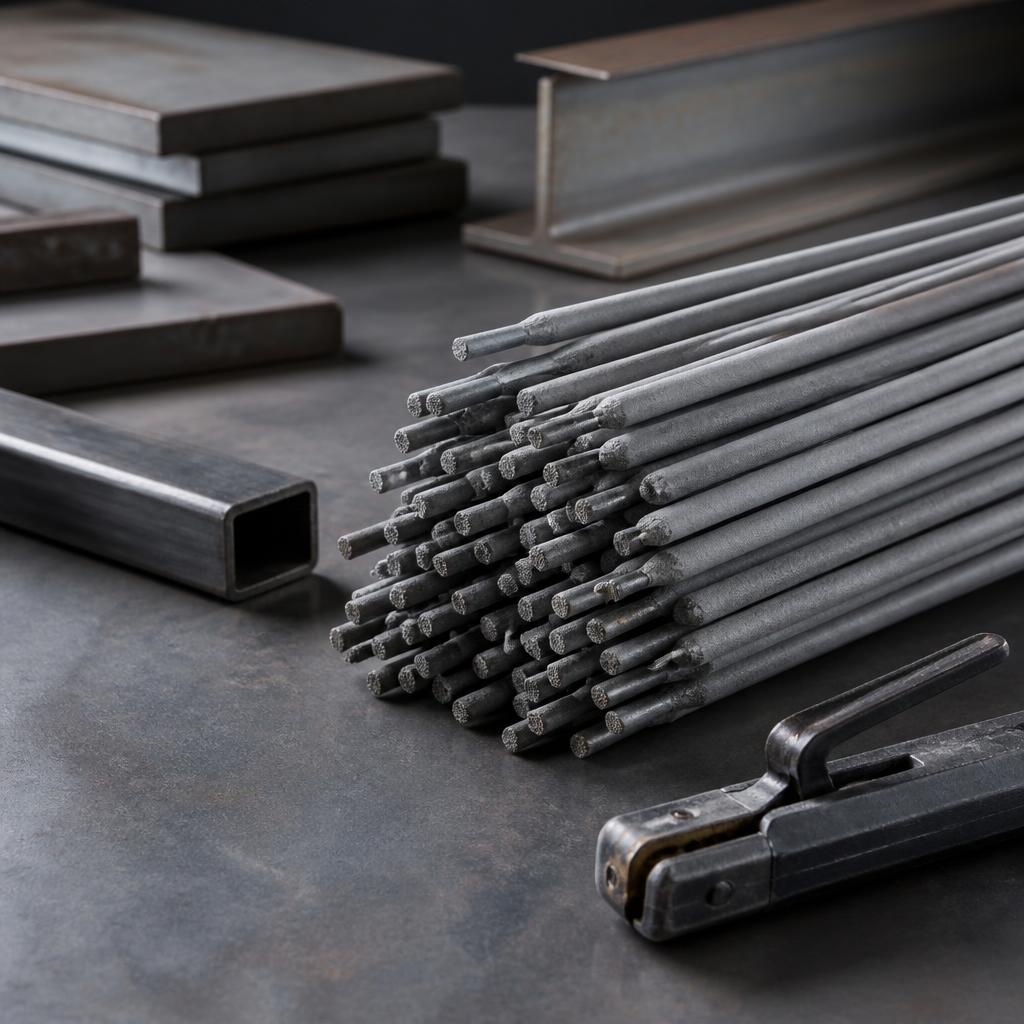

Электроды для ручной сварки

Состав для собственного покрытия содержит:

• одну часть опилок алюминия;
• три части железной окалины;
• Связующее — клей момент или другой прочный клей.

Приготовление состава проводят в прочной и устойчивой посуде из стекла или глины. Стержень от электрода (или нарезанные по 15 см куски проволоки) окунают в смесь и вращением вокруг оси стержня наматывают на него слои состава.

Один конец оставляют чистым — он будет играть роль ручки. На другой будет нанесена смесь для розжига. Ее готовят в отдельной емкости в следующей пропорции:

• 1 часть бертолетовой соли;
• 2 части измельченного до состояния опилок алюминия.

После тщательного перемешивания и добавления такого же клея до поучения густой вязкой массы из нее скатывают небольшие шарики, которые и насаживаются на предназначенный для розжига конец карандаша. Время высыхания — до получаса (или как указано в инструкции к клею).

Наш сварочный карандаш готов, можно начинать проверку и сварочные тренировки.

Из чего состоит экстрапайк и как с ним работать

Сам карандаш состоит из спрессованной смеси алюминия и оксида железа, иначе такое вещество называют окалиной. При поджигании этого месива начинается активная экзотермическая реакция, то есть выделяется большое количество тепла. В процессе этой реакции образуется железо, а под воздействием высоких температур только что появившееся железо начинает плавиться. Этим расплавом совершается сварка металлов. Параллельно с железом образуется оксид алюминия. Он исполняет роль сварочного шлака. Иначе говоря, он создает перегородку, чтобы реакция горения не пошла дальше по карандашу. Вместо алюминия могут быть разные металлы, например, магний, эффект будет идентичный. В зависимости от того, какой металл вы хотите паять, будет меняться состав экстрапайка. Об этом вы можете прочитать чуть ниже, в разделе “Где и с какими металлами применяется экстрапайк”

Мы разобрались, как устроен экстрапайк. Теперь поговорим о том, как работать с таким термитным карандашом.

Инструкция по эксплуатации:

• Для начала подготовьте поверхность, которую нужно запаять. Достаточным будет убрать весь большой мусор, такой как, хлопья ржавчины, куски грязи и жирный налет. Также уберите все легковоспламеняющиеся предметы, это грозит вашей же безопасности.
• Для работы непосредственно с экстрапайком, вам понадобиться лишь сам сварочный карандаш и источник огня, спички или зажигалка. Далее, подожгите карандаш, заранее освобожденный от упаковки. Производители советуют работать со специальным держателем, но вы сами убедитесь, что держатель необязателен. Долго поджигать не стоит, ему достаточно небольшого огня для начала реакции, описанной выше.

На конце карандаш начинает плавиться. Это тот самый расплав, которым мы будем паять.

На фото видно, как на конце стержня образовался расплав.

После того как появиться достаточное количество расплавленной субстанции, наносим ее на реставрируемую поверхность. Наносим круговыми движениями, смазывая весь расплав на поверхность.

Оставьте смесь на металле и не трогайте ее секунд 10-15, пока она не завершит экзотермическую реакцию. Если говорить понятнее, расплав будет немного искрить, уже лежа на поверхности, как показано на изображении ниже.

Когда расплав перестанет выделять огонь, можно приступать к работе. Карандашом размажьте эту субстанцию до нужных пределов.

Затем оставьте все это дело остынуть. После остывания, место спайки можно отшкурить, так шов будет смотреться приятнее.

Вот и все! Это все, что нужно знать, чтобы работать с экстрапайком! Простота в эксплуатации это его огромный плюс. К тому же им можно варить предметы в любом положении и множество разных металлов, но об этом вы узнаете в следующем разделе.
