Сушильная камера для древесины своими руками

Корпус сушилки

Корпус печи для сушки пиломатериалов представляет собой конструкцию из металла, возведенную на фундаменте. Каркас и стены, как правило, делают из алюминия или листовой углеродистой стали с антикоррозийным покрытием. Внутренние конструктивные элементы: дефлекторы, подвесные потолки и агрегаты систем управления, а также вспомогательные конструкции делаются из алюминия, а в качестве утеплителя используется минеральная вата.

Особое внимание следует уделить минеральной вате, поскольку использование некачественной продукции может дать отрицательный результат. Поэтому следует использовать только известную минвату проверенных фирм, что исключит оседания теплоизолятора, а зазоры позволят утеплитель высыхать даже при попадании влаги

Корпуса для размещения сушильного оборудования

Влажность пиломатериалов

Важно понимать, что дерево – это живой организм и в его клетках содержится влага, пока оно живо. В целом, влажность свежесрубленного дерева равняется от 30 и выше процентов

Если мы хотим использовать древесину, то нам необходимо избавиться от излишней влаги. Какая же влага является лишней? Это зависит от того, для чего мы собираемся использовать доску или бревно, заготовленные для производства. Если дерево пойдет на изготовление изделий, где требуется высочайшая точность сборки (например, для производства музыкальных инструментов, спортивного инвентаря, паркета и некоторых видов мебели), то его влажность нужно снизить до 6-8 процентов. Если же вы просто подготавливаете пиломатериалы к дальней транспортировке, к примеру, на экспорт, то влажность достаточно снизить до 20 процентов.

Эта же древесина подойдет и для некоторых видов строений, для производства тары и других товаров. Остальные изделия требуют влажность древесины между этими двумя крайностями. Доски пола, обналичка, обшивочная доска могут иметь влажность в пределах 15 процентов. А оконные рамы, двери, элементы лестницы или декоративные изделия потребуют древесину от 8 до 15 процентов влажности.

Строительство сушилки

Строительство простейшей сушилки для сушки небольших объемов древесины своими руками в естественных условиях состоит из нескольких этапов:

Устройство сушилки для пиломатериалов.

1. Необходимо выбрать и подготовить площадь для размещения строения. Можно возводить сушилку на придомовом земельном участке. Для сооружения сушилки небольшого размера сгодится плоская крыша. Пол можно выполнить из нескольких слоев рубероида, пересыпанных опилками.
2. Древесина, подлежащая сушке, укладывается в штабель шириной не более 120 см. Оптимальный размер по его ширине — 80 см. Высота укладки 50-70 см. Отдельные слои досок или брусьев прокладываются рейками толщиной не менее 2 см. Штабель рекомендуется укладывать поперек потоков воздуха на данном участке.
3. Создается защита от дождя и снега. На верхний ряд штабеля укладываются сухие деревянные брусья сечением примерно 50х50 мм. На них кладется железо, которое прижимается такими же брусьями.

В такой сушилке материал обдувается воздухом, влага постепенно испаряется, уровень влажности уменьшается.

Зачем нужно сушить древесину?

Качество дерева зависит от правильной сушки.

Если у вас есть свой бизнес, связанный с производством изделий из дерева, то вам никак не обойтись без своей сушильной камеры. Но для начала попробуем понять, для чего необходима эта сушилка, для чего нужно сушить пиломатериалы. Все дело в естественной влажности любого дерева. Если выполнить изделие из невысушенной древесины, то оно со временем рассохнется, пойдет трещинами, и его останется только выкинуть. К тому же правильно высушенное дерево улучшает свои рабочие качества, становится более прочным, устойчивым к воздействиям среды и меньше подвержено воздействию разрушительной плесени. В старину, для подготовки леса к использованию его сушили даже не годами, а десятилетиями. Зачастую под специальным навесом укладывали бревна, заготовленные для внуков. Представляете, даже не для детей, а для внуков.

К нашему счастью современные технологии позволяют нам значительно ускорить этот процесс. И хоть процесс этот до сих пор довольно долог и сложен, все же его невозможно сравнить с традиционными технологиями, а результат получается даже лучше.

Режимы сушки

Усушка древесины

Существует несколько режимов сушки пиломатериалов. В сделанных самостоятельно камерах температура повышается поэтапно, выводя из сырья влагу. Технология сушки выбирается с учетом:

• породы древесины;
• габаритов пиломатериалов;
• конечной и стартовой влажности;
• особенностей сушилки;
• категории качества сырья.

Процесс высушивания может быть высокотемпературным или низкотемпературным. Во втором случае первичная обработка осуществляется при температуре, не достигающей 100 градусов.

Низкотемпературные режимы делятся на

• мягкий — в процессе сушки пиломатериалы сохраняют все свои свойства, не изменяется прочность и окраска;
• нормальный — окраска меняется незначительно, немного уменьшается прочность;
• форсированный — при скалывании и раскалывании возможна хрупкость, окраска темнеет.

Изменение температуры среды при низкотемпературном режиме происходит в три стадии. Переход на следующую стадию возможен при достижении древесиной заданной влажности.

Высокотемпературная обработка производится в две ступени. Вторая стадия наступает при снижении влажности сырья до 20%. Такая технология применяется при подготовке дерева для возведения второстепенных конструкций, позволяющих сделать изменение цвета и снижение прочности.

Обустройство самодельной сушилки

камера сушки древесины на солнечной энергии

Для того чтобы сделать своими руками сушилку, можно обойтись без чертежей. Необходимо предусмотреть:

• помещение камеры;
• утеплитель;
• источник тепла;
• вентилятор.

Площадь сушилки, возведенной своими руками, обычно не превышает 9 кв. метров. В помещении квадратной формы проще обеспечить оптимальное движение теплого воздуха. Желательно, чтобы одна стена камеры была выполнена из бетонных плит, другие из дерева. Все стены утепляются изнутри в два слоя: пенополистиролом и фольгированной доской. Прекрасный и бесплатный утеплитель — стружка дерева. А фольгу можно заменить пенофолом, отлично отражающим тепло.

Отдельное помещение сушилки своими руками можно соорудить из алюминия, такое строение прослужит долго. Каркас выполняется из профиля, он обшивается листовым металлом, который снаружи утепляют. Толщина утеплителя не менее 15 см. Пол застилается рубероидом, поверх в качестве теплоизоляции насыпают толстый слой стружки.

Излучатель тепла можно сделать в виде труб или радиаторов отопления. Температура воды должна быть 65-95 градусов. Нагревается она электробойлером, дровяной печью, газовым котлом. Для небольшой камеры достаточно даже двухкомфорочной электроплиты. Если печь находится непосредственно в помещении, нужно обложить ее кирпичом. Кирпич будет аккумулировать тепло и постепенно излучать его в сушилку. Своими руками оборудовать конвективную камеру легко, установив в качестве источника тепла тепловентилятор.

Важна постоянная циркуляция теплой воды, которая обеспечивается насосом. Чтобы тепло равномерно распределялось по помещению, устанавливается вентилятор. Рабочее помещение оснащается влажным и сухим термометром.

Для удобства загрузки доски в камеру можно использовать тележку на рельсах. А чтобы увеличить полезную площадь на стенах выстраивают стеллажи.

Пошаговая инструкция выглядит следующим образом:

1. Сооружаем фундамент.
2. Возводим каркас.
3. Обшиваем каркас листами металла.
4. Установка теплоизоляции.
5. Застилаем пол пленкой и опилками.
6. Установка опор из брусков.
7. Установка нагревателей и вентиляторов.

Конструкция самодельной камеры для сушки пиломатериалов в видеоролике:

Режимы просушивания

В зависимости от требований к качеству, сушка пиломатериалов в специальном аппарате осуществляется в разных режимах, которые отличаются друг от друга по температуре. Если это мини-камера, тогда в процессе температура медленно поднимается, а относительная влажность агента снижается.

Тот или иной режим выбирается с учетом следующих факторов:

• толщины древесины;
• ее породы;
• качества;
• конечной влажности;
• конструкции камеры.

Существуют режимы высокотемпературного и низкотемпературного процесса. В низкотемпературных используется в качестве агента влажный воздух, изначальная температура менее 100 градусов. Есть три категории таких видов режимов:

• мягкий — сушка производится без дефектов, сохраняются механические и физические свойства дерева, включая его цвет и прочность;
• нормальный — сушка также выполняется без дефектов, прочность сохраняется практически полностью, цвет может незначительно меняться;
• форсированный — сохраняется прочность на статический изгиб, растяжение и сжатие, но может снижаться прочность на скалывание и раскалывание с потемнением.

В высокотемпературных режимах происходит двухступенчатое изменение показателей агента, перейти на вторую ступень с первой можно только тогда, когда древесина достигает переходной влажности в 20 процентов.

Такие режимы назначаются в зависимости от породы и толщины дерева, и назначается для сушки материалов, применяемых при производстве несущих конструкций построек и тех изделий, где возможно применение темной древесины со сниженной прочностью.

Сушильная камера

Наиболее эффективно происходит сушка древесины в специальной сушильной камере. В ней можно установить автоматические системы, которые контролируют весь процесс сушки древесины конкретных пород. На выходе пиломатериал будет иметь заранее заданный уровень влажности. Такую камеру тоже можно построить своими руками. Но это сооружение будет стоить немалых денег. Для строительства понадобится:

• профиль из алюминия;
• листовой металл;
• материал для теплоизоляции;
• гидроизоляционная пленка;
• древесные опилки;
• тепловая строительная пушка.

Схема сушки древесины в сушильной камере.

Строительство ведется в следующем порядке:

1. Начинать следует с возведения фундамента любого типа. Он может быть свайным, ленточным. Для его строительства можно использовать кирпич, бетон, металлические трубы и другие материалы. Все зависит от размеров камеры.
2. На фундаменте сооружается каркас. Лучше всего для этого использовать алюминиевый профиль. Собирается он с помощью болтов и гаек. Возможны другие методы соединения элементов каркаса.
3. Готовый каркас обшивается алюминиевыми или стальными листами. Крепятся они с помощью саморезов, болтов, сварки. Стены могут быть выполнены из кирпича, бетона, из других материалов.
4. Устраивается теплоизоляция из минеральной ваты толщиной 10-15 см.
5. Пол застилается гидроизоляционной пленкой и опилками.
6. Для укладки штабелей пиломатериала готовятся опоры из брусков в виде своеобразного колодца. Делается это для того, чтобы нижний ряд штабеля приподнять над уровнем пола.
7. Пиломатериал, подготовленный для просушки, укладывается в штабель через деревянные прокладки. Воздух должен свободно проходить между рядами досок. Высота штабеля ограничена только высотой потолка.
8. Для принудительной циркуляции подогретого воздуха устанавливаются тепловентиляторы или другие нагревательные приборы. Поток воздуха должен быть направлен поперек расположения досок в штабеле. Это способствует более эффективному процессу сушки.

Режимы работы сушильной камеры

Схема инфракрасной сушки древесины.

Камеру нельзя сразу разогревать до высокой температуры. В обычном режиме она работает так:

1. В течение 15-20 часов идет разогрев воздуха в камере примерно до 45°C. Система вентиляции пока не работает. На стенах камеры должна появиться влага.
2. При достижении температуры 45°C следует на треть открыть приточную и вытяжную системы вентиляции. Примерно за 2 суток температура вырастает до 50°C.
3. Заслонки нужно полностью открыть и довести температуру до 55°C. Этого обычно бывает достаточно для нормального процесса сушки. Как только влажность достигнет примерно 8%, все заслонки нужно полностью закрыть, отключить подачу тепла. Вентиляторы продолжают работать еще в течение суток. После падения температуры до 40°C должен получиться сухой пиломатериал, готовый к использованию.

Режимы просушивания

В зависимости от требований к качеству, сушка пиломатериалов в специальном аппарате осуществляется в разных режимах, которые отличаются друг от друга по температуре. Если это мини-камера, тогда в процессе температура медленно поднимается, а относительная влажность агента снижается.

Тот или иной режим выбирается с учетом следующих факторов:

• толщины древесины;
• ее породы;
• качества;
• конечной влажности;
• конструкции камеры.

Существуют режимы высокотемпературного и низкотемпературного процесса. В низкотемпературных используется в качестве агента влажный воздух, изначальная температура менее 100 градусов. Есть три категории таких видов режимов:

• мягкий — сушка производится без дефектов, сохраняются механические и физические свойства дерева, включая его цвет и прочность;
• нормальный — сушка также выполняется без дефектов, прочность сохраняется практически полностью, цвет может незначительно меняться;
• форсированный — сохраняется прочность на статический изгиб, растяжение и сжатие, но может снижаться прочность на скалывание и раскалывание с потемнением.

В высокотемпературных режимах происходит двухступенчатое изменение показателей агента, перейти на вторую ступень с первой можно только тогда, когда древесина достигает переходной влажности в 20 процентов.

Такие режимы назначаются в зависимости от породы и толщины дерева, и назначается для сушки материалов, применяемых при производстве несущих конструкций построек и тех изделий, где возможно применение темной древесины со сниженной прочностью.

Атмосферная сушка древесины

Полноценная сушка таким способом рассчитана на 2‒3 года. Если у столяра мало времени, то такой способ не подойдёт. Неоспоримое достоинство сушки в естественных условиях — это простота исполнения и минимум затрат.

Атмосферная сушка рассмотрена на примере опыта мастерской Столярное дело.

Перед сушкой пиломатериалы разделяют по сортам на две пачки, чтобы было удобно пользоваться.

Пачка с качественными пиломатериалами

В этой пачке доски широкие, прямые, без сучков, с правильной текстурой.

Доски с дефектами укладываются в отдельную пачку.

Пачка с пиломатериалами 2 сорта

Для сушки выбирают ровную поверхность. На ней не должно быть ям, камней, корней. Делают прочное основание. Для этого используют рельсы, трубы, балки. Кроме того, оборудуют гидроизоляцию из рубероида или плёнки. Можно уложить штабель с досками на продуваемую возвышенность, например, на крышу сарая.

Пиломатериалы укладывают на подготовленное основание. Для первого ряда подойдёт доска с обзолом и изъянами.

Между досками оставляют зазор толщиной в доску. Ряды разделяют прокладками. У прокладок делают одинаковый размер и шаг не больше одного метра. В крайних точках штабеля прокладки не выступают за торцы досок.

Укладка штабеля пиломатериалов

Чтобы торцы пиломатериалов в штабеле не растрескивались, их закрашивают краской, олифой, клеем ПВА, известью.

Торцы, покрытые клеем ПВА

На верхний слой досок укладывают кровельный материал, например, шифер. Осадки должны свободно стекать и не попадать на штабель. Иногда делают защиту с подветренной стороны, чтобы косой дождь не мочил штабель.

Уложенный штабель пиломатериалов

Длительность сушки данным способом зависит от породы дерева и окружающих условий. При хороших окружающих условиях из пиломатериалов выводится до 75% влаги при минимальной деформации.

Не раньше чем через год доски из штабеля заносят в помещение, а перед использованием подсушивают в камере до влажности 6-8%.

Видео про принципы естественной сушки древесины:

Как сделать сушилку для дерева

Проблема поддержания оптимальной влажности у пиломатериалов актуальна как среди строителей, так и среди любителей что-либо изготовить в собственной столярной мастерской. Сушка древесины в домашних условиях позволяет неплохо сэкономить на ее покупке, ведь сухое сырье всегда стоит дороже влажного.

Кстати, если у вас совсем нет времени на строительные работы, то высушить древесину у себя дома или на даче можно даже при атмосферных условиях.

Некоторые хозяева приспосабливают для этих целей уже готовые помещения сеновалов, сараев или других подходящих построек. Вот какой выход из положения нашел один наш форумчанин.

Я использовал для сушки чердак двора (сеновал бывший) размер 10*5 м. Разложил, как и надо, через прокладки каждый ряд. Итого 3,5 куба доски разных категорий. Преимущества этого места сушки – всегда тень, готовая крыша и проветривается здорово. Брал в прошлом мае разного размера доски, бруски и брус – заготовка для малого строительства. Доски были неподъёмные от влаги. За время лежания на сеновале (1,5-2 месяца) высохли в пух, их не скрутило и не выгнуло.

Сушка при атмосферных условиях является довольно длительным процессом, и раз уж мы решили комплексно подойти к данному вопросу, то давайте рассмотрим последовательность строительства домашней сушилки своими руками, позволяющей более эффективно достигать требуемых показателей влажности. В качестве подходящего помещения предлагаем вам выбрать постройку необходимого размера, а после этого уже можно приступать к работе. Помещение может иметь размеры 2*3 м или 4*3 м (можно больше). Все зависит от ваших потребностей и размаха деятельности. Но, выбирая постройку, следует помнить о том, что в сушилке не должно остаться много свободного пространства. Ведь сквозняки и хаотичное движение воздуха отрицательно сказываются на качестве древесины.

Этапы сушки

Сушка деревянных конструкций осуществляется в 3 этапа:

1. Начальный прогрев досок. На этом этапе проводится первичная термическая обработка поверхности древесины. Прогревание производится без вакуумного давления. Температура материала изменяется в зависимости от режима сушки.
2. Сушение. На этом этапе включается помпа, предназначенная для удаления воздуха из сушильной камеры. Во время этого процесса влага скапливается на внешних слоях древесины. Вакуумная помпа равномерно распределяет влагу, что предотвращает растрескивание и коробление материала. Вышедшая на поверхность вода испаряется и выводится из корпуса сушильного аппарата.
3. Кондиционирование. На этом этапе обрабатываемые доски охлаждаются. Они восстанавливают свою твердость и прочность. Процесс кондиционирование осуществляется при включенной помпе, предотвращающей деформацию обрабатываемых заготовок. Когда доски охладились до комнатной температуры, их вынимают из камеры.

Этапы сушки в вакууме контролируются автоматические устройствами, получающими данные от датчиков безопасности. Эти технологии позволяют сохранить рабочие свойства пиломатериалов. Перед началом сушки необходимо настроить давление, оказываемое помпой на дерево, и температуру. Эти параметры настраиваются в зависимости от разновидности обрабатываемого сырья. Сушка дуба толщиной 25 мм производится при температуре 80 °C, давление помпы должно равняться 500 кг/м2. Сушение этого материала производится в течение 28 дней. Процедура сушения сосны толщиной 25 мм осуществляется при температуре 45 °C, давление составляет 550 кг/м2. Этот материал необходимо сушить в течение 8 дней.

Виды сушильных камер

Сушилка – это сложное промышленное оборудование. Оно реализует выбранный метод обработки. Современные производители предлагают следующие виды сушильных камер:

• конвективные;
• с ИК излучателями;
• вакуумные;
• аэродинамические;
• сушилки, работающие в СВЧ диапазоне.

Первый тип основан на создании горячего потока воздуха с помощью мощных нагревательных элементов (калориферов). Изделия укладываются в штабеля с созданием циркуляции горячего воздуха вдоль поверхности каждого слоя.

В инфракрасных системах применяют излучатели, которые направлены на обрабатываемую поверхность.

В вакуумных агрегатах создание требуемой температуры производится благодаря электрическим или гидродинамическим нагревателям. Они расположены вдоль боковых стенок или прокладываются между слоями. С помощью насоса откачивается воздух и внутри создаётся вакуум.

В аэродинамических аппаратах технологический процесс происходит благодаря созданию принудительной циркуляции горячего воздуха вдоль уложенных штабелей.

В СВЧ устройствах применяют специальные элементы нагрева, которые прогревают древесину на всю её толщину. Влага удаляется с помощью организованной системы вентиляции.

Конвекторные сушилки

В камерах такого типа для удаления избыточной влаги применяется нагретый до высокой температуры воздух, пар или топочный газ. Благодаря принудительной конвекции он перемещается над поверхностью уложенными в штабели пиломатериалами. Температура нагрева протекающего потока достигает двухсот градусов Цельсия. Такая методика позволяет понизить влажность до 14%.

Конструктивно она представляет металлический ящик в форме прямоугольного параллелепипеда. В стенках расположены: система нагрева, вентиляторы, выходные (выпускные) клапаны. Наиболее распространёнными вариантами являются системы, рассчитанные на обработку 20 кубических метров древесины естественной влажности. Эти сушильные камеры для пиломатериалов способны проводить обработку любых видов древесины.

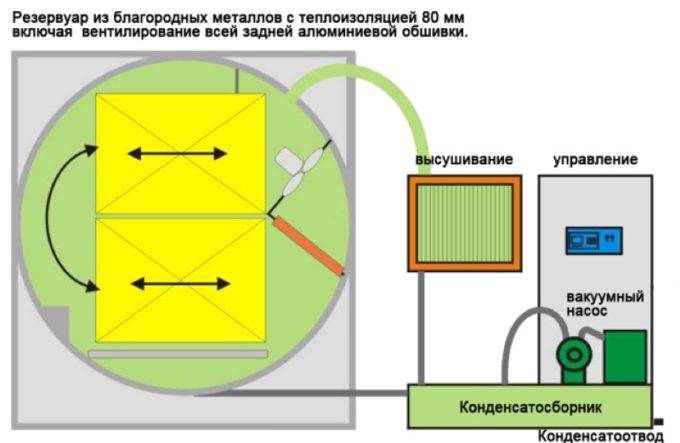

Вакуумная сушилка

Такие системы применяются для обработки лесоматериалов из ценных пород. В них создаётся нагрев воздушного потока с последующим вакуумным удалением избыточной влаги. Благодаря созданию внутри пониженного давления близкого к вакууму 0,09 МПа температура выпаривания воды из древесины снижается примерно до 45,5 градусов Цельсия. Этот технологический процесс протекает на основании известных физических законов гидродинамики. Снижение температуры нагрева позволяет уменьшить необходимые энергетические затраты.

Вакуумное оборудование для сушки исключает создание внутреннего высокого напряжения в верхних слоях пиломатериала. Применение этого метода позволяет получить показатели влажность от четырёх до шести процентов. К основным недостаткам этого метода относятся:

• невысокая разовая загрузка (не более 8 куб. метров);
• большие энергозатраты;
• технологические трудности при создании вакуумной камеры;
• высокая конечная стоимость.

Аэродинамическая сушилка

Это наиболее распространённая и дешёвая система сушки. Принцип работы сушильной камеры основан на использовании энергии создаваемой аэродинамическим движением тёплого воздуха под действием вентилятора.

При сжатии воздуха внутри повышается давление. Следовательно, растёт температура. Контакт с внешней средой происходит только после завершения цикла обработки. Этот способ позволяет высушить пиломатериалы до уровня 8% влажности.

Сушка в СВЧ камере

Выпаривание происходит за счёт прогрева воды во внутренних слоях древесины под воздействием СВЧ излучения. Оно вырабатывается высокочастотными приборами (обычно применяют магнетрон). Облучение приводит к увеличению частоты колебательного процесса молекул воды, что вызывает повышение температуры и последующее испарение. Созданная избыточная влажность у поверхности пиломатериалов удаляется потоком воздуха, нагнетаемого специальными вентиляторами.

Сушильные камеры для пиломатериалов с СВЧ генераторами применяются достаточно редко. Это связано с высокой стоимостью самих генераторов и большими энергетическими затратами.

Сушильная камера

Наиболее эффективно происходит сушка древесины в специальной сушильной камере. В ней можно установить автоматические системы, которые контролируют весь процесс сушки древесины конкретных пород. На выходе пиломатериал будет иметь заранее заданный уровень влажности. Такую камеру тоже можно построить своими руками. Но это сооружение будет стоить немалых денег. Для строительства понадобится:

• профиль из алюминия;
• листовой металл;
• материал для теплоизоляции;
• гидроизоляционная пленка;
• древесные опилки;
• тепловая строительная пушка.

Схема сушки древесины в сушильной камере.

Строительство ведется в следующем порядке:

1. Начинать следует с возведения фундамента любого типа. Он может быть свайным, ленточным. Для его строительства можно использовать кирпич, бетон, металлические трубы и другие материалы. Все зависит от размеров камеры.
2. На фундаменте сооружается каркас. Лучше всего для этого использовать алюминиевый профиль. Собирается он с помощью болтов и гаек. Возможны другие методы соединения элементов каркаса.
3. Готовый каркас обшивается алюминиевыми или стальными листами. Крепятся они с помощью саморезов, болтов, сварки. Стены могут быть выполнены из кирпича, бетона, из других материалов.
4. Устраивается теплоизоляция из минеральной ваты толщиной 10-15 см.
5. Пол застилается гидроизоляционной пленкой и опилками.
6. Для укладки штабелей пиломатериала готовятся опоры из брусков в виде своеобразного колодца. Делается это для того, чтобы нижний ряд штабеля приподнять над уровнем пола.
7. Пиломатериал, подготовленный для просушки, укладывается в штабель через деревянные прокладки. Воздух должен свободно проходить между рядами досок. Высота штабеля ограничена только высотой потолка.
8. Для принудительной циркуляции подогретого воздуха устанавливаются тепловентиляторы или другие нагревательные приборы. Поток воздуха должен быть направлен поперек расположения досок в штабеле. Это способствует более эффективному процессу сушки.
