Стружкоотсос типа циклон своими руками

Определите тип системы, которая вам нужна

Необходим стружкосос, который пропускает больше воздуха, чем требуется станку с учетом потерь из-за труб- воздуховодов или шлангов. Можно заняться вычислениями, чтобы определить оптимальную производительность, которая измеряется литрами в минуту или (в мощных установках) кубометрами в час. Но можно учесть несколько простых требований, которые позволят получить неплохой результат, не прибегая к расчетам. Любой стружкосос, способный справиться с потоком стружки и пыли от самого производительного станка, легко сможет работать и с остальными станками. Наиболее требовательными в большинстве домашних мастерских являются ленточно-шлифовальные и строгальные станки, которым необходима система пылеудаления производительностью около 950 м3/час или 260 л/мин. Даже если у вас нет таких станков, приобретение установки пылеудаления, способной работать с ними, позволит добавить их (или другое оборудование) в будущем.

Этот одноступенчатый стружкосос с двигателем мощностью 2,2 кВт благодаря двум кассетным фильтрам имеет вдвое большую площадь фильтрации воздуха по сравнению с обычными одноступенчатыми моделями, а в двух пылесборных мешках в два раза больше места для стружки.

При подключении только к одному станку с помощью гибкого шланга диаметром менее 150 мм и длиной не более 2,5 м любая одноступенчатая система с двигателем мощностью 750 Вт уверенно справится с задачей. Для централизованной системы с разводкой труб-воздуховодов необходимы электродвигатель мощностью не менее 1,5 кВт, вентилятор-крыльчатка диаметром 300-350 мм и трубы диаметром 150 мм с гладкими стенками. Если в мастерской длина воздуховодов превышает 6 м, выбирайте одноступенчатый стружкосос с двигателем мощностью не менее 1,5 кВт или циклон. Стоимость системы возрастает пропорционально мощности двигателя, диаметру вентилятора, типу фильтра и другим характеристикам. Самые дорогие системы с циклонами имеют два важных преимущества: эффективность и долговечность. Одна и та же крыльчатка с двигателем мощностью 1,5 кВт, установленная на циклоне, всасывает на 20% больше воздуха, чем при работе в одноступенчатом стружкососе с двумя мешками. А так как циклон отделяет стружки и большую часть мелкой пыли, прежде чем она достигнет фильтра, воздушный поток в нем не ослабевает, в отличие от одноступенчатых систем, эффективность которых снижается из- за засорения фильтра.

Не подвергаясь постоянному воздействию потока стружки и пыли, крыльчатка и двигатель в системе с циклоном служат дольше, чем в одноступенчатом стружкососе. Это позволяет использовать более производительные, а не более прочные крыльчатки. Если вы затрудняетесь в выборе системы, выбирайте наиболее производительную модель. Ошибкой окажется покупка слишком маленького стружкососа, но еще большей ошибкой будет экономия на высококачественных (и недешевых) фильтрах.

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею.

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

Изготовление «Циклона» из ведер: пошаговая инструкция

Подготовив материалы и инструменты, далее надо приступать непосредственно к созданию изделия. Чтобы сделать самодельный «Циклон» из ведер, нужно выполнить следующие этапы:

  1. Изготовить цилиндрическую часть. Для этого надо срезать ножницами по металлу верхнюю часть пятилитрового ведра. В результате должна получиться емкость в виде небольшого конуса.
  2. Перевернуть полученную деталь и поставить на фанеру.
  3. Обвести маркером емкость.
  4. Отметить циркулем дополнительную окружность, радиус которой должен быть на 3 см больше предыдущей.
  5. Прорезать внутри кольца 50-милиметровой коронкой два отверстия.
  6. Нанести контур фигурного элемента (вставки) и вырезать его лобзиком. Результат работ — две детали будущего фильтра, изготовленные из фанеры. Роль вставки — формировать направление потока воздуха внутри устройства.
  7. Приложить кольцо к обратной стороне крышки 10-литрового ведра и выполнить маркером обвод.
  8. Вырезать середину по намеченным линиям.
  9. Просверлить отверстия вверху малого ведра.
  10. Надеть фанерное кольцо на емкость. Чтобы его закрепить, нужно закрутить шуруповертом винты через дырки ведра.
  11. Наложить на фиксирующий пояс круг крышки от тары объемом 10 л бортиком вверх и закрепить его.
  12. Сделать сбоку и сверху в корпусе циклона два отверстия диаметрами 50 мм.
  13. Вырезать из листовой фанеры квадрат, в котором необходимо выполнить аналогичный проем.
  14. Положить рамку на крышку корпуса фильтра, совмещая при этом отверстия. Крепится указанная деталь винтами.
  15. Установить фигурную вставку немного ниже кольца. С наружной стороны емкости надо закрутить винты, которые должны войти в тело элемента.
  16. Вставить в рамку пластиковую трубу. Главное, чтобы нижним кольцом она не доходила до фигурной вставки на 50 мм.
  17. Расширить боковое отверстие, сделанное в корпусе циклона, чтобы в результате получилась форма капли.
  18. Вклеить в полученный проем колено из ПВХ. На этом этапе пригодится термопистолет.
  19. Надеть корпус «Циклона» на большое ведро, которое является бункером для мусора.
  20. Вставить в верхний вывод шланг от пылесоса, а в боковой — гофрированную трубу для сбора пыли, опилок и т. п.
  21. Обработать все стыки силиконовым герметиком.

Самодельный «Циклон» необходимо регулярно чистить. В этом деле пригодится зубная щетка.

Особенности конструкции домашних стружкопылесосов

В столярной мастерской изготовить функциональный стружкоотсос сможет даже любитель без технического образования. Первое что нужно отметить в таких аппаратах это наличие двигателя, работающего от электрической сети в 220 вольт. Трехфазные двигатели приобретать нецелесообразно, так как с их подключением в обычных условиях возникает много затруднений.

Лучше приобретать вентилятор с мощной крыльчаткой. Она обеспечивает хорошее спиральное завихрение всасываемого воздуха со стружкой.

Подготовительный этап

Самостоятельно изготовленный стружкоотсос обойдется в несколько раз дешевле по сравнению с аналогами в магазине. Часть деталей для сборки можно найти в мастерской или гараже, но некоторые из них все-таки придется покупать. Чтобы оборудование быстро изготовить необходимо:

  1. Составить план работ. Необходимо четко знать, какие элементы потребуются при сборке;
  2. Приобрести электродвигатель, проверить его работоспособность и возможность подключения к сети в мастерской;
  3. Подобрать детали, которые самостоятельно изготовить невозможно;
  4. Корпус. Он может быть изготовлен из дерева, но многие используют баки из прочного пластика с крышкой.

При подготовке нужных деталей времени на сборку аппарата потребуется 2-3 часа.

Конструкционные особенности

Приводные электрические моторы для стружкоотсосов малой и средней производительности чаще всего рассчитаны на напряжение 220 В, и способны гарантировать аспирационную производительность в пределах 40 – 50 м3/ч. Устройства с более высоким уровнем мощности могут работать с объёмами загрязнённого воздуха в пределах от 100 до 150 м3/ч, и оснащены трёхфазными электромоторами, включаемыми посредством магнитного пускателя. Моторы портативных моделей отличаются возможностью реверсирования. Таким образом можно применять стружкоотсос не только для очистки воздуха и его подачи из корпуса, но также и для уборки помещения, где находятся деревообрабатывающие станки.

Производители создают корпуса стружкоотсосов таким образом, чтобы гарантировать спиральное закручивание воздушного потока внутри циклона. Происходит отбрасывание загрязнённых воздушных масс при помощи центробежных сил к образующей фильтра. Далее в результате действия силы тяжести они снова оседают в мешке для стружкоотсоса. Остальной объем воздуха проходит через фильтрационные элементы, последовательно очищаясь от мелкодисперсной древесной стружки. Чтобы циклон работал равномерно, портативные стружкоотсосы нужно время от времени встряхивать при помощи специального устройства. Чистый воздух удаляется из корпуса при помощи вентилятора. Подобная многоступенчатая система очистки гарантирует высококачественную работу с частицами стружки размерами от 5 до 10 мкм.

Об остальных конструкционных особенностях, которые имеют стружкоотсосы, видео расскажет более подробно.

Съёмный мешок для стружкоотсоса очень похож на стандартный мешок для пылесоса, однако делают его из более прочного нетканого сырья, чтобы гарантировать лёгкое выведение стружки из мешка и устранение возможного залипания. Уплотнители, которые создают из сплавов с регулируемым коэффициентом теплового расширения, гарантируют надёжную герметизацию мешка, не взирая на время работы устройства.

Гофрированный шланг для стружкоотсоса может иметь различный диаметр и длину, что определяет компания-производитель. К примеру, стружкоотсос для рейсмуса, у которого главный поток стружки подается снизу, имеет более короткий шланг.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

  1. Создание фиксирующего кольца и фигурной вставки
  2. Установка фиксирующего кольца
  3. Установка бокового патрубка
  4. Установка верхнего ввода
  5. Установка фигурной вставки
  6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

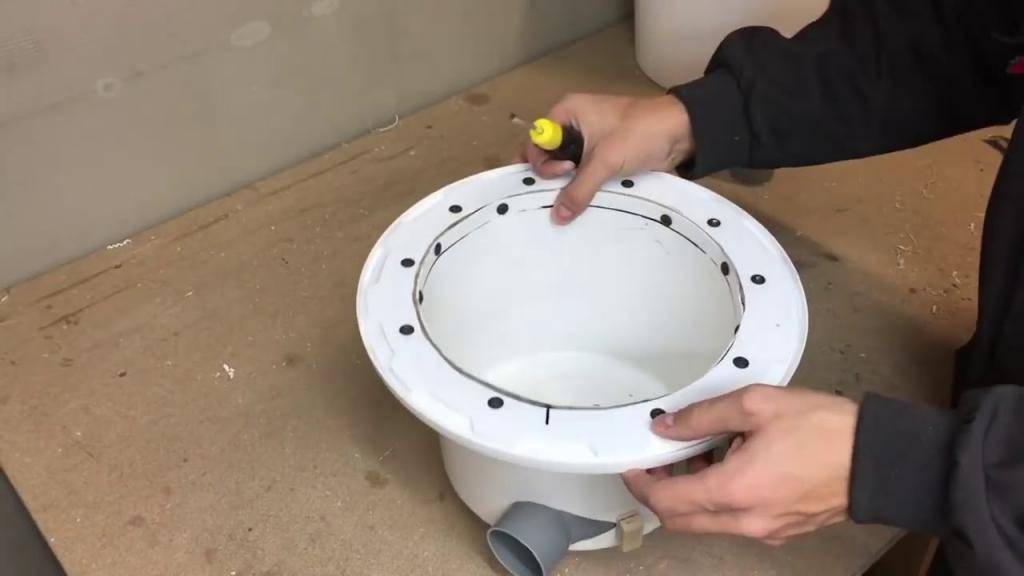

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра

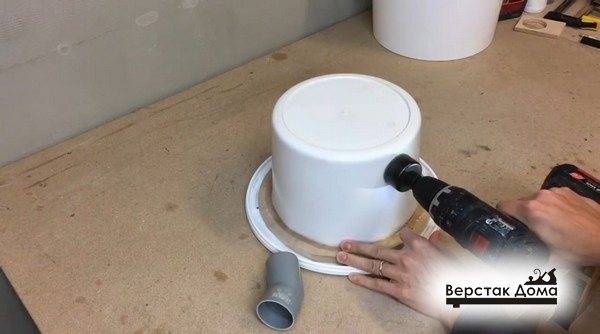

Обратите внимание, что верхней частью малого ведра теперь стало его дно

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

  1. Верхний патрубок – к бытовому пылесосу
  2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Типы стружкоотсосов

Такие станки бывают трех типов:

  • переносные
  • стационарные
  • мобильные.

К категории переносных относят малогабаритные пылеулавливатели. Установку и разборку таких устройств легко осуществить за короткий промежуток времени. Они имеют малый вес, их можно ставить на стол. Они используются в тех случаях, когда работы прочих типов данного оборудования невозможна или затруднена. Это бывает по причине малой площади помещения или по техническим причинам. Стоит отметить, что переносные устройства не всегда качественно удаляют отходы, вследствие своей невысокой мощности, а, следовательно, и невысокой производительности.

Мобильные пылеулавливатели можно разместить возле станка. Они занимают мало места, и демонтаж тоже не займет много времени. Для перемещения понадобится тележка или штатные ролики. При помощи мобильных пылеулавливателей можно обслуживать два станка по очереди. Однако, обязательно выполнение следующего условия – станки должны работать в разное время. Некоторые модели таких стружкоотсосов имеют двухступенчатую систему фильтрации воздуха.

Стационарные стружкоотсосы устанавливаются на постоянное место, без возможности передвижения. Они отличаются более высоким уровнем мощности в сравнении с предыдущими вариантами.

Стружкоотсос своими руками

Стружкоотсос из пылесоса можно назвать самым недорогим вариантом из всех существующих решений. Конечно, сам по себе бытовой пылесос в вашей мастерской никакой пользы не принесет. Главная причина бесполезности заключается в небольшом объеме мешка. Именно поэтому между пылесосом и станком нужно установить дополнительную вытяжную систему, которая состоит из циклона и объемного резервуара для сбора опилок.

В домашних условиях стружкоотсос имеет два главных модуля:

При помощи пылесоса в камере циклона формируется разрежение. Вследствие разницы давлений внутри и снаружи агрегата опилки вместе с воздухом и пылью попадают во внутреннюю полость циклона. Там действуют силы инерции и тяжести, вследствие чего механические взвеси отделяются от воздушного потока и оседают в нижней емкости.

Циклон может быть создан в виде крышки, монтируемой сверху накопительной емкости. Также эти модули можно совместить в один. Для начала нужно купить резервуар подходящего объема. К примеру, отлично подойдет бочка из пластика объемом 65 л.

Дополнительные материалы:

  • винты, шайбы и гайки нужны, чтобы закрепить входной патрубок
  • кусок канализационной трубы с манжетами
  • переходная муфта, опять же с канализационной трубы, на всасывающий патрубок агрегата
  • пистолет с монтажным клеем.

Когда все куплено и подготовлено, можно приступать к работе. Прежде всего в боковой части бочки нужно сделать отверстие для входного патрубка, который стоит разместить по касательной к корпусу. Его стоит установить в верхней части пластиковой бочки, чтобы получить наивысшую степень очистки. Зазоры между трубой и стенками бочки обязательно залейте монтажным герметиком.

После этого нужно сделать отверстие в крышке, вставить туда переходную муфту и тщательно загерметизировать все щели вокруг патрубка. Пылесос подсоединяют к верхнему отверстию, а патрубок, который будут отводить стружку от станка, вставляется в боковую трубу.

Тем не менее, небольшой процент древесной пыли циклон удержать все-таки не сможет. И чтобы добиться максимальной степени очистки, стоит оборудовать агрегат фильтром тонкой очистки. Как вариант, подойдет тканевый фильтр, которые крепится на каркас к верхней крышке циклона и обтягивается плотным материалом (к примеру, брезентом). Задача циклона заключается в отведении опилок и пыль из рабочей зоны.

Шланги, которые подключаются к стружкоотсосу, лучше купить именно от пылесоса. По стене проложите пластиковый трубопровод с гладкими внутренними стенками, который станет соединительным элементом между станком с всасывающим патрубком циклона.

Опасным может быть статическое электричество, образуемое в процессе движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, возгорание древесной пыли.

Чтобы создать конструкцию, которая будет полностью соответствовать правилам противопожарной безопасности, то в качестве опилкопровода нужно использовать гофру со встроенным металлическим проводником. Если вы подключите подобную систему к заземляющему контуру, то сможете избежать проблем во время эксплуатации.

Вытяжными элементами могут служить изделия из пластика, фанеры и прочих подходящих материалов.

Системы на базе бытового пылесоса отличаются невысокой производительностью. Такие приспособления могут обслуживать только один станок. Получается, что если у вас несколько станков, то вам нужно будет присоединять всасывающий патрубок к ним по очереди.

Всю конструкцию можно установить на единой колесной базе, что существенно повысит уровень мобильности стружкоотсоса.

ВНИМАНИЕ ЖЕЛАЮЩИМ ЗАРЕГИСТРИРОВАТЬСЯ НА ФОРУМЕ. Проблема с активацией аккаунта? Напишите на ( ignel(гав)mail.ru, ICQ 50389649 ), указав свой ник и адрес, с которого регистрировались.Не забываем заглядывать в правила форума

Незнание правил не освобождает от ответственности! Не забываем заглядывать в Раздел ТБ . Знание правил может спасти жизнь. Есть вопросы по использованию форума? Ищите ответы в FAQ (ЧаВО) . Там много полезного.Ищете интересные материалы? Путеводитель по мастер-классам от наших форумчан

  • Мастеровой »
  • Инструмент, приспособления и мастерская »
  • Самоделкины (Модератор: SergZH) »
  • Тема: Самодельный стружкосос или мой ответ буржуям

Автор Тема: Самодельный стружкосос или мой ответ буржуям (Прочитано 298603 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо. Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное. Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром. Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки. Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Принцип работы циклона

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха. Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских

Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

Работа циклона заключается в следующем:

  1. Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
  2. В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
  3. Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
  4. Пылесос обеспечивает тягу воздушному потоку внутри устройства;
  5. В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
  6. Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
  7. Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
  8. По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.
