Штроборез своими руками: из болгарки, ручной для газобетона, чертежи и размеры

Основные средства при строительстве

Инструменты для работы с газобетоном: угольник, штроборез, киянка, шлифовальная доска (терка), ножовка, уровень, ковши-кельмы.

В процессе возведения здания с использованием газобетона вам обязательно понадобятся такие материалы:

• арматура;
• обычная бетонная смесь;
• деревянный брус;
• необходимое количество газобетонных блоков.

Также для кладки стен из данного материала своими руками вам нужны будут следующие инструменты:

• пила с твердосплавными зубьями;
• ковш или кельма, с помощью которой наносится раствор;
• молоток резиновый;
• лопатка для миксера;
• каретка для раствора;
• штроборез;
• терка с зубцами из металла;
• угольник для резки под прямым углом;
• терка со шкуркой крупнозернистой.

Для такой строительной работы, как кладка стен, необходимо применение самых разнообразных инструментов и материалов, поэтому их обязательно нужно подготовить заранее. Вышеуказанный список является базовым и включает в себя самые основные средства. При необходимости он может быть дополнен и подкорректирован под нужную ситуацию. Такие инструменты, как штроборез и кельма для обработки газобетонных блоков своими руками, служат для более точного и быстрого проведения необходимых работ.

Для соединения газобетонных блоков используется специальный клей, который наносится кельмой.

Если кладка стен сопровождается потребностью в создании любых элементов нестандартного размера, например дверных или оконных проемов, то вам очень пригодится такой инструмент, как пила с твердосплавными зубьями. С ее помощью можно очень легко нарезать необходимые фрагменты из газоблоков. Зубья обычной ножовки, как правило, достаточно быстро стираются. Для больших объемов работ по нарезанию нужных элементов с блоков целесообразным будет использование вышеуказанного специального средства.

При соединении двух типов стен обязательно нужно использовать гибкие связи для газобетонных блоков. Их применяют, например, для соединения отделочного и основного уровня стен или для укрепления несущих конструкций. При неравномерной усадке сооружения применение жесткой связи для газобетонных блоков может вызвать напряжение в межкомнатных перегородках. Если кладка стен будет двухслойной, то можно приобрести специальные фиксаторы из полиамида, которые способны удерживать слой утеплителя.

Как правило, кладка из газобетонных блоков производится с применением специального клея. Его наносят небольшим слоем – около 3 мм. Кельма для газобетона используется для более быстрого и равномерного нанесения этого раствора на вертикальные и горизонтальные поверхности. Размер данного инструмента зависит от ширины самих газобетонных блоков. Кельма представляет собой небольшой ковш с определенным количеством зубцов. Ее ширина может варьироваться от 100 до 350 мм.

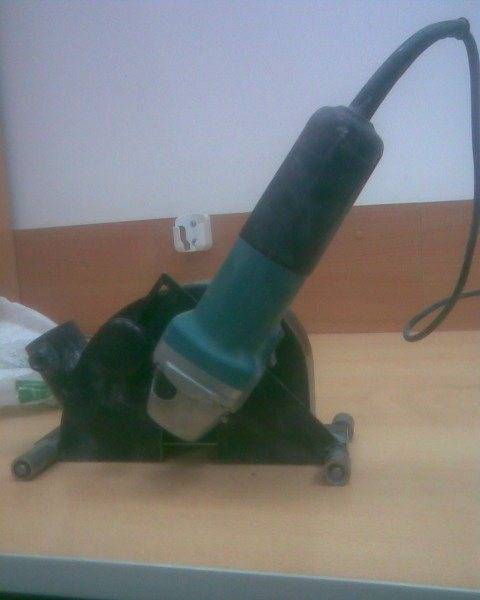

ШТРОБОРЕЗ ИЗ БОЛГАРКИ СВОИМИ РУКАМИ

Нет смысла покупать штроборез стоимостью от 500 долл. для того, чтобы проштробить несколько каналов для укладки труб в бетонной стене. Проще изготовить насадку для домашней болгарки, тем более что конструктивно приспособление состоит всего из трех элементов:

• Защитный кожух с патрубком для подключения пылесоса;
• Система направляющих роликов;
• Крепление с промежуточной вставкой, позволяющей закрепить на валу болгарки одновременно два отрезных круга.

Понятно, что механизм болгарки, и в первую очередь редуктор, должен быть абсолютно исправным. Даже один диск с алмазной кромкой на высоких оборотах создает на корпусе болгарки ощутимые вибрационные нагрузки. Два режущих круга в случае наличия биения в зацеплении могут сжечь червяк и колесо болгарки за несколько часов работы штробореза с насадкой.

Оптимальная мощность двигателя 1,9-2 кВт. Все промышленные образцы штроборезов оборудованы автоматом плавного запуска двигателя, в обычной болгарке его может и не быть, поэтому лучше всего планировать насадку под диски 125 мм.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Для изготовления насадки для болгарки потребуется:

• Черная листовая сталь толщиной 2,5-3 мм. Алюминий и пластик, тем более дерево, не выдерживают раскаленных искр, а куски оплетки и камня отрезного диска по бетону нередко пробивают кожух из мягких материалов;
• Арматура или стальной прут толщиной 6-8 мм;
• Пара подшипников с внутренним диаметром втулки, равным поперечному размеру стального прута;
• Стальная втулка — заготовка под изготовление переходного вала и крепежной гайки.

Лучше всего для изготовления использовать черный металл, основу корпуса можно сварить электросваркой, а боковую панель выполнить съемной на барашковых зажимах или на защелках-клиньях.

Не обязательно покупать товарное листовое железо для изготовления насадки – штробореза на болгарку, может сгодиться любая кастрюля небольшого размера, обрезок трубы или старый бачок из-под масла. Помимо прочего, потребуется подобрать небольшой патрубок диаметром, равным сечению насадки шланга домашнего пылесоса.

ЧЕРТЕЖИ И СХЕМЫ

Наиболее простой вариант самодельной насадки на болгарку представлен на фото и схеме. Конструкция представляет собой разъемный чехол из металла, закрепляемый на болгарке вместо штатного стального половинчатого кожуха.

Размеры защитного кожуха насадки выбираются исходя из мощности и габаритов самой болгарки, а также диаметра отрезных кругов.

Чем больше диск, тем дороже обойдется эксплуатация болгарки. Для дома достаточно диска 125-150 мм, круги в 180-190 мм потребуют использовать с двигателем под 2 кВт. Более того, для корпуса насадки на болгарку придется использовать металл толщиной 3-3,5 мм, что заметно утяжеляет инструмент.

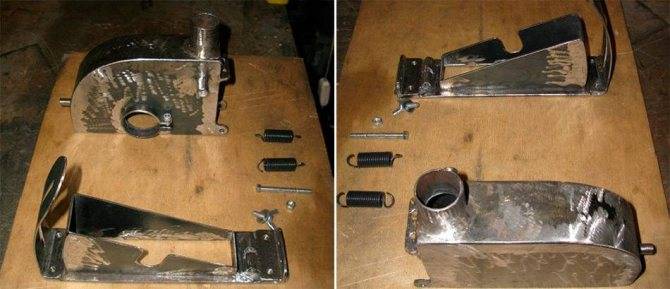

ИЗГОТОВЛЕНИЕ ЗАЩИТНОГО КОЖУХА

Наилучшей заготовкой для изготовления корпуса кожуха будет старая металлическая эмалированная кастрюля. Черный металл заготовки позволяет легко сваривать, сверлить, клепать, резать без ограничений, а эмалевое покрытие послужит дополнительной защитой от разлетающихся бетонных крошек и абразива.

В первую очередь размечаем положение отверстия под выходной вал, фланец и крепежную гайку болгарки.

Отверстие вырезаем кольцевым сверлом.

Используя запчасти от старого кожуха болгарки, приклепываем к стенке насадки дополнительное усиление из полоски стали, к которой привариваем крепежный хомут.

В торце заготовки вырезаем отверстие под отводной патрубок подключения пылесоса, а в верхней части насадки — штробореза ввариваем шпильку М10 для установки новой рукоятки.

Вторую щеку кожуха вырезаем из круглой заготовки, диаметром на 15-20 мм больше размера уже готовой части насадки. По периметру нарезаем лепестки, отгибаем их под углом 90о. Готовую «щеку» вставляем в главную часть корпуса.

Что такое штроборез, предназначение

В современных условиях жилые, административные здания и различные сооружения оснащены разветвлённой сетью внутренних коммуникаций. Это электропроводка, телевизионные и интернетовские кабели. В некоторых случаях в стены прячут сетевые элементы отопления. Для их проводки в вертикальных ограждениях делают продольные углубления, которые после укладки проводной продукции заделывают шпаклёвкой либо другой финишной отделкой.

Рассматриваемый инструмент оснащён резцами, которыми прорезают канавки в кладке стен. Устройство настраивают на определённую глубину канала. Сечение канала определяется количеством и величиной сечения проводов и кабелей.

Какой тип устройства можно сделать самостоятельно

Штроборез или бороздодел можно сделать самостоятельно, имея в наличии определённый инструмент и нужные материалы. Так, например ручной инструмент можно сварить из обычной водопроводной трубы или металлической арматуры. Электрический бороздодел можно сделать из углошлифовальной машинки или дрели, внеся при этом некоторые изменения в эти два инструмента.

Но всегда необходимо иметь в виду, что изготовление электрического инструмента в кустарных условиях не всегда оправдано, так как канавок в доме надо сделать немного, а изготовление электрического сложного штробореза займёт много времени. В обычных стенах можно сделать канавки арматурой или водопроводной металлической толстой трубой.

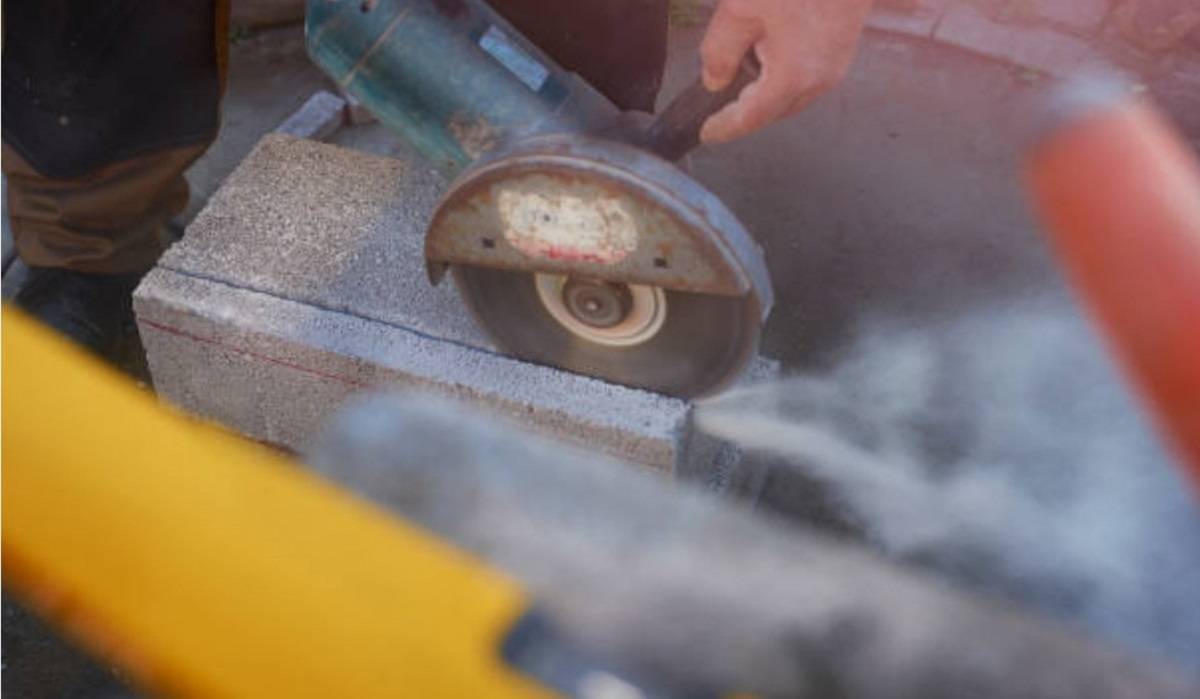

Для резки газобетона лучше всего использовать болгарку, переделанную под электрический штроборез. Все этапы работы мы с вами рассмотрим в пошаговой инструкции, как делать ручные и электрические инструменты в домашних условиях.

Правила работы с самодельным штроборезом

При использовании штробореза по газобетону важно, чтобы канавка была расположена очень точно. Для обеспечения этого нужно действовать в соответствии со следующим подробным пошаговым планом

1. Блоки располагают на ровной горизонтальной поверхности. Их ставят в соответствии с тем, как они будут расположены впоследствии.
2. Крайние газобетонные блоки подбирают, чтобы они не могли сдвинуться в процессе работы.
3. На поверхность наносят пометки там, где должны быть сделаны канавки. Для этого удобно пользоваться рулеткой или линейкой.
4. Иногда возникают трудности при нанесении первого среза. Чтобы этого избежать, начальную выемку можно аккуратно выбить долотом.
5. Работать нужно при помощи плавных движений, мягко надавливая. При этом канавка должна быть сделана в точном соответствии со сделанными пометками.

Затем блоки ставят на стену, в канавки кладут армирующие прутья и продолжают ставить стену.

При изготовлении ручного инструмента нужно учитывать, что он должен быть сделан с учётом роста и физических параметров работника. Его должно быть удобно держать в руках. Перед изготовлением необходимо подобрать его форму и размеры соответствующим образом.

Края закрывают заглушками, чтобы сюда не попадала грязь. Конструкцию рекомендуется покрасить, чтобы она не ржавела.

Штроборез необходим для выполнения строительных работ с газобетонными блоками. Его также используют для создания канавок в стене при установке проводки. Инструмент можно изготовить самостоятельно, если действовать в соответствии с приведёнными инструкциями.

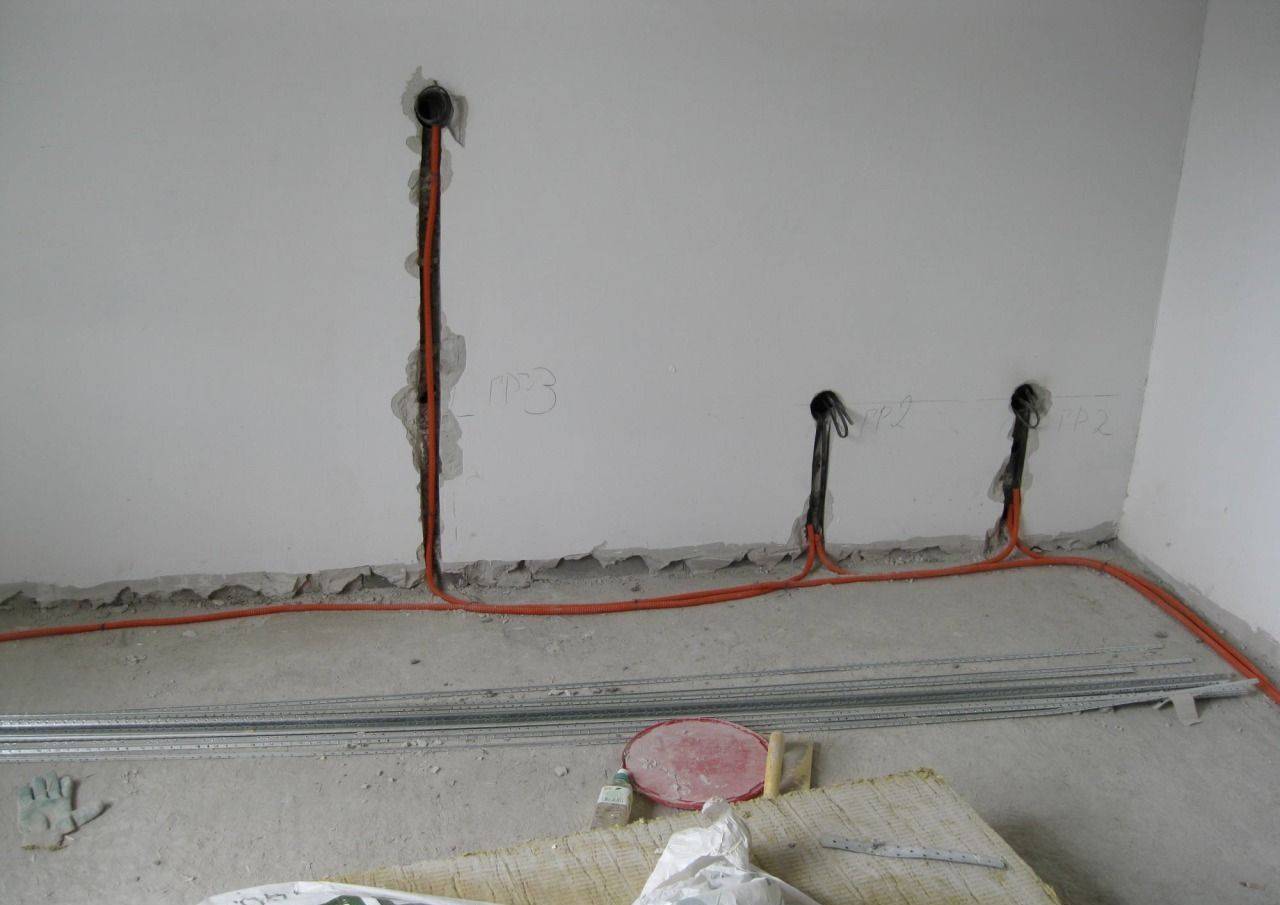

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Поэтапная инструкция по изготовлению качественного кожуха для штробореза из болгарки

Используемый материал – железный лист 2-3 мм. Можно использовать алюминий, но его сварка обойдется дороже, а прочность будет ниже.

Определившись с шириной рабочей насадки, вы сможете рассчитать необходимое расстояние между «щеками» кожуха.

Если подвижная часть конструкции находится внутри (а это оптимальная компоновка), то минимальная ширина определяется по ней.

К наружной стенке кожуха крепится хомут для фиксации УШМ

Прочности этого узла надо уделить особое внимание. Приварено должно быть не менее 50% окружности, причем сплошным швом. Если от вибрации кожух сорвется с болгарки – диск заклинит со всеми вытекающими последствиями

Если от вибрации кожух сорвется с болгарки – диск заклинит со всеми вытекающими последствиями.

На боковой стенке размещается патрубок для крепления ручки.

Все элементы конструкции моделируются из картона, вырезаются из металла той же болгаркой, и свариваются между собой. После обработки детали лучше покрасить прочной краской.

В верхней части устанавливаем патрубок для пылесоса.

В подошве предусматривают крепление для направляющих роликов, делают выемку по оси движения болгарки. Ответственным узлом станет направляющая-фиксатор для верхней части кожуха. На его торце размещается резьбовая шпилька для фиксации положения глубины реза.

Если есть необходимость плавного погружения дисков в стену, например при работах по железобетону, можно предусмотреть возвратные пружины.

Такая конструкция абсолютно безопасна, позволяет контролировать глубину и ширину борозды, и обеспечивает чистоту на рабочем месте.

В этом видео, мастер рассказывает как он из обычной болгарки сделал штроборез с двумя дисками.

Как сделать штроборез из болгарки

Такой электроинструмент как штроборез, своим внешним видом, а также принципом работы очень сильно напоминает угловые шлифовальные машины (болгарки). В таких инструментах, в качестве режущих элементов, применяются алмазные круги. Однако в отличие от УШМ, бороздоделы оснащаются не одним, а двумя, парно расположенными по отношению друг к другу пильными кругами.

Однако для применения в домашних условиях, простой бороздодел можно самостоятельно сделать из простой болгарки. Для этого потребуются такие материалы как:

• алмазные диски (2 штуки);
• гайки (необходимы для фиксации кругов на УШМ);
• специальный защитный кожух, оснащенный патрубком для отвода пыли (можно изготовить самостоятельно из металлического листа).

В данном случае необходимо адаптировать УШМ для одновременного использования двух отрезных дисков. Для этого на нее устанавливается один диск и затягивается гайкой. Затем, на закрученную гайку, поверх первого, необходимо установить второй пильный диск и тоже зафиксировать его гайкой.

Стоит учитывать тот факт, что некоторые модели УШМ оснащаются валом небольшой длины. Поэтому в этом случае, после установки второго отрезного круга не будет хватать места для закручивания второй фиксирующей гайки. В такой ситуации, непосредственно между отрезными дисками можно установить не зажимную гайку, а обыкновенную шайбу. Это позволит существенно сэкономить длину вала болгарки для дальнейшей фиксации второго круга при помощи зажимной гайки.

Между установленными на болгарке отрезными кругами, можно размещать специальные втулки. Благодаря этому расстояние между ними будет меняться, что соответственно повлияет на показатели ширины проделываемых на поверхности стен канавок.

Схема устройства

Штроборезы бывают ручные и с электродвигателем. Первый вариант отличается простотой конструкции, а электромотор позволяет проводить обработку быстрее, не прилагая для этого физических усилий.

Ручной инструмент

Ручной штроборез пригоден только для работы по газосиликатным блокам. Твёрдый материал этим устройством не обработать. Составные части:

• трубчатый каркас;
• 2 приваренные рукоятки;
• режущая кромка из металлической дуги (некоторые заводские изделия имеют алмазный наконечник).

Без физической силы при работе с ручным штроборезом не обойтись. Порядок действий:

1. Наносят разметку на стену в соответствии с проектом.
2. Режущую кромку прикладывают к началу линии.
3. Левой рукой берут за ручку, которая находится дальше от лезвия.
4. Правой рукой берут за ручку возле режущей кромки.
5. Правой рукой давят на ручку, а левой медленно тянут устройство вдоль линии.

Электрический привод

Штроборез с электроприводом похож на болгарку своей конструкцией и принципом работы. Только в него ставят 2 диска с алмазным напылением, что позволяет делать границы борозд параллельными друг другу.

Особенности инструмента с электроприводом:

1. Возможность работать с более твёрдым материалами — кирпичом или бетоном.
2. Требуются алмазные диски для работы.
3. Ширину канавки регулируют, выставляя расстояние между дисками.
4. Глубина канавки зависит от степени вхождения диска в материал.
5. Возможность подключения пылесоса.
6. Высокий уровень шума.

Пылесос может значительно уменьшить количество пыли, но со всей ему не справится. В самодельном изделии выполнить качественную систему пылеотсоса трудно, поскольку требуется высокая точность.

Эксплуатационные параметры электроштроборезов:

• возможность регулировать ширину борозды;
• минимальный и максимальный диаметр устанавливаемых дисков;
• способ регулировки расстояния между дисками;
• количество оборотов в минуту и мощность двигателя.

Параметры влияют на производительность и эргономику. Мастерам при работе с электроштроборезом обязательно нужны защитные средства — перчатки, комбинезон, очки и респиратор. В ином случае есть риск получить травму.

Изготовление ручного штробореза из металлолома

Замена проводки в панельном доме своими руками

На свалке металлолома всегда можно найти кусок водопроводной трубы и небольшую металлическую полосу. Для изготовления бороздодела понадобится электросварка. Если будет в распоряжении трубогиб, то это облегчит работу. Итак, потребуются следующие материалы и инструменты.

Материалы

• Отрезок водопроводной трубы диаметром 1 дюйм (2,54 см) и длиной 950 мм;
• Стальная полоса толщиной 2 мм и длиной 150 мм;
• Пильный диск для УШМ;
• Отрезок водопроводного шланга;
• Сварочные электроды.

Обратите внимание! В качестве основного материала также можно использовать полый квадратный профиль или арматуру. Уголок брать не следует, потому что охват руками этого профиля будет болезнен и неудобен

Чертежи и схемы

Делать чертёж бороздодела необязательно. Достаточно воспользоваться снимком бороздодела, сделанного домашним мастером.

Фото самодельного штробореза

Пошаговая инструкция

1. Трубу разрезают пильным диском на три части: 500 мм, 200 мм и 250 мм.
2. Длинную часть профиля сгибают трубогибом примерно на 1500.
3. В сгиб перпендикулярно вваривают рычаг из отрезка трубы длиной 300 мм.
4. К рычагу приваривают ручку длиной 250 мм. Чтобы этого не делать, трубку длиной 450 мм сгибают в виде буквы «Г», одним сварочным швом будет меньше.
5. Отрезок полосы зажимают в тисках, молотком придают ей форму петли.
6. Скобу приваривают к концу трубы.
7. Другую сторону трубы выгибают в виде дуги.
8. Переднюю кромку скобы обтачивают напильником до получения острого края.
9. Отрезки шланга одевают на ручки штробореза.

Прорезка штробы в газоблоках

Дополнительная информация. Гнуть металлопрофиль можно без трубогиба. Место сгиба нагревают паяльной лампой или автогеном. На концы отрезка одевают куски труб большего диаметра и сгибают его, как нужно. Вместо УШМ также пользуются простой ножовкой.

Устройство и типы ручных бороздоделов

Это оборудование представляет собой кусок металлической трубы, к которому приварена металлическая дуга, выполняющая функцию режущего элемента, и две прижимных рукояти. Более дорогостоящие модели оснащаются алмазным наконечником.

Существует два типа ручных штроборезов:

• Для штробления горизонтальных поверхностей.
• Для работы с вертикальными поверхностями.

Между этими устройствами нет принципиальных различий. Отличаются они друг от друга только тем, что прижимные рукояти закреплены под разными углами, а базовые трубки изогнуты неодинаково. Разница в устройстве обусловлена целью правильно распределить усилия, прилагаемые к аппарату при штроблении как вертикальных стен, так и поверхностей, расположенных горизонтально.

Пример работы горизонтального штробореза на видео:

Как сделать штроборез из болгарки своими руками

Прежде чем приступать к работе, необходимо найти ответы на такие вопросы:

1. Как отвести пыль? Несмотря на кажущуюся простоту вопроса, ответ на него существенно облегчит дальнейшую деятельность и позволит избежать сложностей в работе.
2. Как разметить два диска на валу, рассчитанном только на один круг. Конструкция обязательно должна получиться надёжной и стойкой. При этом приходится учитывать множество моментов. Так, круги следует размещать точно параллельно по отношению друг к другу, они должны выдерживать огромные нагрузки и быть в силах работать в сложных условиях. Для болгарки, например, — это резание армированного бетона — далеко не все модели смогут потянуть эту задачу должным образом.

Слова о надёжности — это не пустой звук.

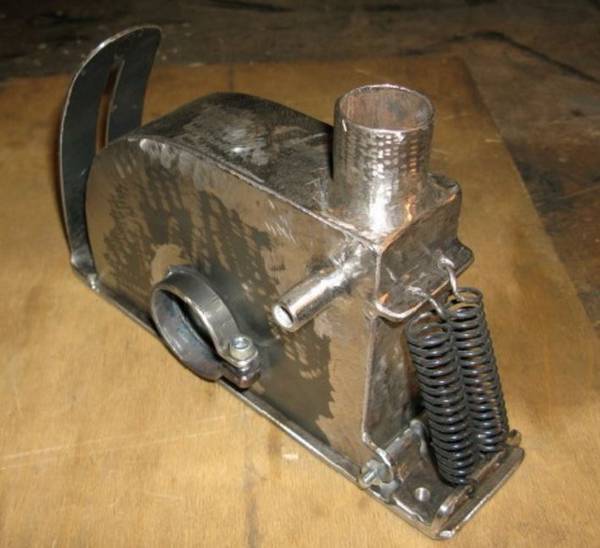

Изготовление защитного кожуха

Защитный кожух вблизи

Конструктивно он является приплюснутым цилиндром, обрезанным сбоку. Дополняет его патрубок, рассчитанный на присоединение к нему шланга пылесоса. Последняя машина может быть строительной или вполне обычной бытовой. Во втором случае следует убедиться, что фильтр сможет потянуть будущие нагрузки.

Размеры цилиндра должны быть достаточны для помещения в нём дисков, размещаемых на требуемом и достаточном расстоянии.

Пластины приставляются, чтобы обеспечить защиту. Полоска стали сгибается, прикладывается и приваривается с прицелом на обеспечение целостной конструкции. Зависимо от принципа создания заводской защиты болгарки, в пластинах делаются отверстия для крепёжных болтов. На худой случай, их можно приварить.

Регулировка глубины пропила

Для решения этой задачи используется кожух. Дополнительно он ещё и позволяет направлять уже готовый штроборез. Для этого к конструкции добавляются колёсики. С регулировкой глубины самодельного штробореза дела обстоят сложнее:

• приходится работать с подвижной частью механизма;
• на кону стоят вопросы безопасности и сохранения здоровья.

Механизм регулировки глубины пропила делается в форме, похожей на букву «Т» или «Г», с помощью 2-х уголков. Крепятся они к верхней части сделанного защитного кожуха таким образом, чтобы была возможность свободно опускать/поднимать расположенные внизу компоненты техники. Именно за счёт этого и будет осуществляться регулирование дисков и того, насколько они будут выходить за линию кожуха. Для фиксации используется упор или же болтовое соединение.

Ещё на основании направляющей полезно приварить боковины — в таком случае, независимо от глубины реза, пыль не будет вылетать из-под кожуха. Хотя верхняя часть используется по минимуму, она необходима для получения устойчивости. Ведь именно к ней будут крепиться колёсики, способствующие плавному перемещению инструмента.

Установка на вал двух дисков

Два диска успешно установлено

Заводская деталь крайне редко изготавливается достаточно длинной, чтобы на ней получилось закрепить 2 круга. Выхода из этого положения два:

• использование нового вала;
• применение зажимной гайки (которая закрывала бы первый круг и могла удержать второй).

Второе решение является более привлекательным вследствие таких причин:

• не нужно разбирать шлифмашинку;
• гайка более простое изделие, нежели вал;
• при выходе болгарки из строя покупается другая, на которую гайка попросту переставляется;

Порядок действий для этого решения-чертежа следующий:

1. Устанавливается первый диск на вал болгарки.
2. Сверху ложится втулка.
3. Далее следует второй диск.
4. Гайка пускается сквозь круг № 2 и втулку. Затем она затягивается с тем, чтобы прижать первый диск. Одновременно при этом должны сжаться второй круг и втулка.

В целом, сейчас устройство завершено. Именно так решается вопрос, как из болгарки сделать штроборез.

Для чего нужен штроборез

Штроборез представляет собой электроинструмент, с помощью которого делают параллельные борозды или штробы. Они могут быть разной ширины и глубины. Для чего это нужно? Существуют современные строительные стандарты, по которым все коммуникации должны прокладываться в углублениях стен, а не снаружи. Это относится к электрическим кабелям, отопительным и водопроводным трубам. Исключение составляют наружные провода в домах из дерева. Поэтому борозды вырезаются в минеральных материалах: в бетоне, гипсе, кирпиче. Штробы эстетичны, безопасны и являются обязательным условием ремонта и строительства.

Как сделать бороздодел из болгарки своими руками + пошаговые фото

Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, выйти из положения можно тремя способами.

А. Взять бороздодел на прокат.

Б. Купить искомую насадку на УШМ в магазине.

В. Сделать штроборезную насадку самостоятельно.

Первые два варианта понятны без комментариев. Третий обсудим более детально.

Прежде всего, нужно знать, что для самостоятельного изготовления штробореза понадобятся:

1. Болгарка. Она должна быть достаточно мощной, что бы вращать не один диск, как обычно, а два. Маломощный инструмент попросту сгорит, поэтому браться за дело стоит при наличии УШМ от 1,2 кВт.
2. Листовое железо, толщиной от 2 мм.
3. Металлическая труба с внутренним диаметром 50 мм.
4. 3 или 4 колёсика диаметром от 20 до 30 мм. Можно использовать подшипники.
5. Набор металлических прокладок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заранее заказать у квалифицированного токаря.
6. Несколько отрезов труб малого диаметра, винты, гайки и т.д.

Из инструментов необходимы болгарка, сварочный аппарат, а также основные слесарные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. Кроме этого, понадобится краска (алкидная по металлу или любая подходящая нитроэмаль) и кисточка.

Материалы, необходимые для сборки штробореза

Заметим, что здесь рассматривается один из множества вариантов изготовления бороздодела

Модели могут быть различными, но главное, на что стоит обращать внимание при выборе — это надёжность и безопасность их использования. Некоторые мастера умудряются сделать штроборезную насадку на болгарку даже из обрезков ламината, но работать таким инструментом долго нельзя — слишком велик риск получить травму или задохнуться от бетонной пыли. Кожух штробореза собран из обрезков ламината

Кожух штробореза собран из обрезков ламината

Приступая к изготовлению самодельного штробореза необходимо сделать рабочие чертежи, и определиться какие детали можно сделать самостоятельно, а какие заказать у токаря. Также нужно трезво оценить свои навыки сварочных работ — соединение металлических элементов в единое целое требует аккуратности и умения сделать качественные, герметичные швы.

Один из вариантов самодельного бороздодела

Итак, последовательность работы для сварки кожуха следующая:

• Раскраивается лист железа для того чтобы сварить корпус кожуха. Две боковые плоскости (щёки) должны быть конгруэнтны. Верхняя плоскость приваривается сначала к одной щеке, затем к ним добавляется вторая, с прорезью для передвижения болгарки с дисками. Очень удобно вырезать детали из металлического листа при помощи электрического лобзика, используя пилку по металлу. Но если лобзика нет, можно аккуратно вырезать и болгаркой.

  Толщина металлического листа должна быть не менее 2 мм

• Вырезается держатель для болгарки и к нему приваривается хомут с зажимным механизмом. Винты зажимов могут быть под торцевой ключ или под крестовую отвёртку. Диаметр хомута выбирается в соответствии с диаметром имеющейся в наличии УШМ. Обычно он идентичен размеру штатного кожуха от болгарки.

  Хомут для закрепления болгарки

• К собранному кожуху привариваются две опорные планки с отверстиями для оси колёс.

  дыв

• Подготавливается вытяжное отверстие для пыли и к нему приваривается пылеотводный патрубок. На патрубке нужно предусмотреть дополнительное посадочное место для рукоятки — с левой стороны (по ходу штробления) к нему приваривается ответвление с внутренней резьбой. Размеры резьбы должны соответствовать резьбе штатной рукоятки болгарки.

  Пылеотводящий патрубок

• К готовому кожуху приваривается болт для фиксации держателя УШМ.

Для удобства работы все острые углы и заусенцы на корпусе стачиваются напильником, поверхность шлифуется от сварочных «брызг» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить в действии.

Конечный результат

Если всё получилось в соотрветствии с задуманным планом, штроборез собирается полностью и испытывается. Для установки двух алмазных дисков вместо одного, потребуются металлические шайбы различной толщины. Размеры их должны точно соответствовать размеру шпинделя, а диаметр отверстия — вращательному валу. Люфт и биение недопустимы, под нагрузкой и на больших оборотах инструмент может вырваться из рук и причинить травму.

Для того чтобы пылесос не мешал во время работы, рекомендуется применять удлиненный шланг, не менее 2 м. длины. А также удлиннитель с двумя и более розетками.

Как сделать штроборез своими руками

Чтобы сделать штроборез для газобетона своими руками, необязательно иметь инженерное образование и необходимый чертёж. К сожалению, приобретение такого приспособления может существенно ударить по семейному бюджету, тем более во время ремонта. Поэтому многие умельцы нашли способ, как можно сделать штроборез своими руками в домашних условиях с минимальным капиталовложением.

Итак, для того чтобы сделать штроборез без чертежа, вам понадобится:

• алмазные диски (пару штук);
• болгарка;
• гайки;
• материал, который пойдёт на изготовление защитного слоя (им может стать старая кастрюля);
• пылесос.

Основное отличие штробореза от болгарки – возможность создавать две штробы с помощью двух алмазных дисков. Поэтому вам придётся переделать болгарку под два режущих элемента.

Для начала закрепите первый режущий диск на устройстве. Для фиксации второго элемента вам понадобится гайка такого же диаметра, как и основная. Потом закрепите на ней второй диск, переверните гайку кольцом вниз и плотно затяните её. Проследите за тем, чтобы резьбы хватило для полного закрепления детали на резьбе.

Если вам понадобится менять ширину штробы, установите между алмазными дисками дистанционную втулку. Так вы сможете в дальнейшем использовать своё приспособление или давать пользоваться им друзьям.

Во время своей работы штроборез обычно создаёт большое количество пыли. Для её поглощения современные производители устанавливают пылеулавливатели. Если вы решили сделать его самостоятельно, вы можете купить необходимое оборудование в ближайшем строительном супермаркете либо же создать своими руками из подходящей по диаметру кастрюли.

Сначала вам следует сварить подошву для опоры из трубы 60х40. Очистите кастрюлю от эмали и приварите к ней хомут кожуха. Теперь проделайте в ней отверстие необходимого диаметра и приварите к нему кожух для отвода пыли. Здесь вам пригодится шланг от старого противогаза или что-то подобное. Самое главное – чтобы диаметр шланга совпадал с диаметром шланга пылесоса.

После того как вся конструкция будет собрана, необходимо удалить с неё всё лишнее, очистить и покрасить.

Функцию поглощения пыли может взять на себя пылесос, который будет работать параллельно ос штроборезом. Также вы можете установить на своё устройство мотор от пылесоса таким образом, чтобы он не мешал вам во время работы. Перед использованием самодельного штробореза побеспокойтесь о том, чтобы вам были доступны как минимум две розетки – одна для штробореза, другая – для пылесоса.

Колесика для кожуха штрабореза

Основное преимущество самодельного штробореза заключается в исключении затрат на приобретение нового оборудования. Если вы всё сделали правильно, аппарат прослужит вам долгое время. Как видите, сделать штроборез своими руками в домашних условиях не совсем просто, однако возможно. Если вы сами когда-либо сталкивались с подобной проблемой, поделитесь комментариями под этой статьёй.
