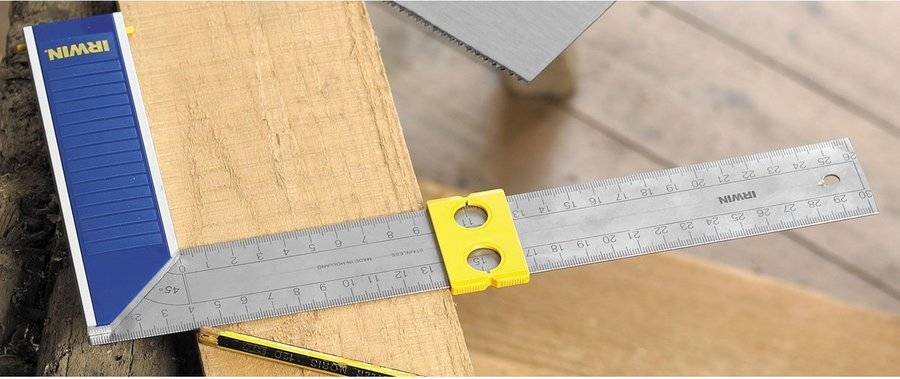

Столярный угольник

Что собой представляют угольники

Угольник считается измерительным прибором, который состоит из двух линеек, расположенных под прямым углом. Простейшая конструкция, но такая незаменимая в строительстве и ремонте, столярном и слесарном деле. Основная сфера использования – построение прямых углов. С его помощью можно выявить брак в работе. Их еще называют проверочными угольниками.

При изготовлении популярных моделей используются такие материалы:

• дерево;
• пластик;
• металл.

Самыми надежными, по мнению покупателей, принято считать металлические приспособления. Они долгое время не деформируются. На одной направляющей нанесена шкала, что позволяет осуществлять контроль за длиной. В зависимости от класса прибора, длина направляющей колеблется от 60 до 1600 мм. Визуально напоминает букву «Г». Мастера называют устройство «уголком». Универсальный угольник носит название «малка». Обладает шарнирным соединением.

При изготовлении металлических угольников применяются такие марки углеродистой стали:

• У8А;
• ШХ15;
• 9Х.

Продукция выпускается трех классов точности:

2.

Как правильно пользоваться

Наносить линии на заготовки с помощью инструмента несложно. Овладеть техникой может даже школьник. Принцип использования угольника зависит от поставленной задачи.

Цель	Способ применения
Нанесение перпендикуляра	Приспособление укладывают к заготовке, совмещая острый угол с краем детали. Карандашом линия наносится вдоль стенки угольника со стороны прямого угла (квадратная часть прибора).
Проверка прямого угла, соединений под ∠ 90°	Прямой угол инструмента прикладывают к соединению или проверяемому участку детали. Наносят контрольную метку при выявлении несовпадений.
Создание линий под ∠ 45°	На рабочей поверхности обозначаются границы прямого угла. Интервал между выступающими точками следует разделить пополам, поставить метку. Остаётся только соединить её с центром.
Создание параллелей	Инструмент укладывают к краю детали, ставят разметку на нужном расстоянии. Переставляют угольник, соблюдая определённый интервал. Проводят ровную линию.
Нанесение различных углов	Ориентиром является прямой угол. Вначале делается метка на нужном значении, после проводится прямая линия из центра к поставленной точке.
Разметка для распила древесины	Приспособление укладывают на заготовку, фиксируют его струбциной. Карандашом проводят параллельную катету линию, обозначающую будущий срез.

Использование изобретения Свенсона

Правила применения угольника Свенсона несколько отличаются от обычного инструмента. Чтобы измерить степень наклона в градусах, ориентируются на гипотенузу. Для использования его в качестве транспортира следует установить упор в деталь, определить нужный угол, нанести разметку.

Применение в качестве направляющей предусматривает фиксацию инструмента на детали струбциной. После этого пилой осуществляют проход вдоль контрольной линии.

Для создания круга угольник устанавливают в начальной точке и фиксируют его. В плоскость с нужным значением ставят грифель карандаша. В процессе проворачивания приспособления Свенсона образуется окружность заданной величины.

При отсутствии опыта рекомендуется обратиться за помощью к профессионалу. Достаточно нескольких минут для наглядного обзора способов применения столярного угольника.

Столярный угольник: виды, выбор, использование

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Угольник в столярном деле

Если столярную линейку согнуть под углом 90°, то получим простейший угольник столяра для разметки линий и углов. С его помощью можно наносить параллельные и перпендикулярные линии на стенах при проведении ремонтных и строительных работ, поверять углы и делать разметку в мебельном производстве. Он незаменим при создании любых столярных конструкций.

Материалом для создания современных угольников служит дерево, пластмасса, металл и их комбинации.

Школьные угольники обычно делают двух видов – с углами 30°×60°×90° и 45°×45°×90°. При этом одна из сторон обычно выполняется в виде линейки с нанесенными делениями (мм и см).

Уголок состоит из линейки (как правило, длиной от 60 мм до 1600 мм), которая фиксируется в деревянной, металлической или пластмассовой ручке, в зависимости от качества и требований к уровню инструмента. Он служит не только для проверки прямых углов, но и проведения перпендикулярных линий.

Виды угольников

В ремонте, строительстве и любых «сделай сам» работах часто используют следующие разновидности угольников:

• Столярный. Как правило, его размер зависит от вида деятельности. Для столярных работ по производству, например, рам, используют огромные инструменты 7,3×4,9 м. Для мелких поделок применяют более удобные — 20×15 см или 30×20 см.
• Разметочный. У него широкое градуированное лезвие с прорезями для карандаша, длина которого 5-30 см. Он незаменим при производстве мебели – с его помощью проверяют перпендикулярность, размечают линии, калибруют другие инструменты.
• Универсальный или комбинированный. В нем сделана подвижная регулируемая линейка и многофункциональная рукоятка со встроенным пузырьковым уровнем и держателем для чертежных работ. Это целая совокупность инструментов. В одном флаконе — ерунок, рейсмус, малка, линейка и другие.

Это уже профессиональный инструмент, являющийся обязательным атрибутом любой столярной мастерской, особенно, которая занимается производством мебели. С его помощью можно:

• проверить горизонтальность и вертикальность разметки;
• использовать как стусло;
• разметить внутренние и внешние углы;
• измерить глубину и сделать разметку отверстий под шурупы;

Существует ряд редких специальных видов угольников для нестандартных задач.

• Ерунок – комбинируется из двух пластинок, закрепленных под углом 45° (135°).
• Малка – с помощью закрепленных на шарнире пластин позволяет переносить любой угол.
• Угольник-центроискатель помогает определить центр в деталях цилиндрической формы.

Выбор угольника

Выбор зависит, в первую очередь, от вида планируемых занятий. Иногда для простых поделок, не требующих высокой квалификации и точности, достаточно и школьного деревянного. Но обычно необходимо отталкиваться от ряда параметров:

Угольник довольно легок в использовании. Например, для разметки контуров распила доски следует расположить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. Затем провести перпендикулярные торцу линии.

Он всегда поможет вам выстроить перпендикуляры, параллели и диагонали, нарисовать квадраты и ромбы, поверить и проконтролировать углы и их соответствие между наружным и внутренним.

Это действительно инструмент, проверенный временем!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Какого производителя выбрать

Учитывая то, что такие приспособления используются при точных расчетах, ошибки недопустимы

Потому очень важно понимать, какие бренды добросовестно относятся к производству

Среди проверенных выделяются:

• Итальянская фирма ИДФ.
• Американский бренд Стенли.
• Китайский концерн Матрикс.
• Китайский изготовитель Спарта.
• Мексиканский бренд Трупер.
• Российская фирма КРАФТ.
• Китайские мощности Старт.
• Российский производитель Скраб.
• Немецкий изготовитель ВольфКрафт.

Можно заметить, что на рынке находятся серьезные фирмы-производители. Именно поэтому у вас есть широкий выбор как моделей, так и брендов.

Выбор угольника

Выбор зависит, первым делом, от варианта планируемых занятий. Порой для обычных изделий, они не требуют большой квалификации и точности, достаточно и школьного древесного. Но в большинстве случаев следует отталкиваться от ряда показателей:

• Размер. Если необходима большая точность измерений, то нужен угольник с длинными сторонами. При этом нужно искать подходящий вариант по массе и по стоимости, которые растут с увеличением инструмента. Для дома достаточно 150-300 или 600 мм.
• Измеряемый угол. Для размечивания перпендикуляров довольно и традиционного угольника. Иные варианты просят специальных инструментов.
• Качество маркировки. Неплохо бы ее нанесение на две стороны линейки и на саму ручку. При этом, чем тоньше разметочные штрихи, тем выше точность.
• Качество крепления линеек между собой. Возникновение малейшего люфта в крепеже приводит к полной невозможности точной маркировки.
• Свои чувства, ощущение уюта, когда инструмент находится в руке. По этому всегда лучше древесная ручка и вставки на резиновой основе, чтобы не было проскальзывания.

Угольник очень легкий в применении. К примеру, для размечивания контуров распила доски следует разместить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. После провести перпендикулярные торцу линии.

Он обязательно поможет вам построить перпендикуляры, параллели и диагонали, изобразить квадраты и ромбы, верить и проверить углы и их соответствие между наружным и внутренним.

Это на самом деле инструмент, испытанный временем!

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Применение слесарного металлического угольника

Его применяют во всех строительных и монтажных работах, на производстве конструкций, устройств, приборов, машин, в слесарно-сборочных работах, связанных с градусной разметкой деталей. В лабораториях, где нужны точные измерения. Каменщик, плотник не может обойтись без угольника. Инструмент используется как для внутренних работ, так и для работ крупного масштаба. Ни одна стройка, производственные механизмы, металлообрабатывающая промышленность, от мастерской до крупных заводов и цехов, не могут обойтись без измерительного прибора.

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Плоские конструкции и область их применения

Приспособления для замеров изготовляется в разных модификациях. Их разделяют по способу применения:

1. Столярные модели производители делают из древесины или металла. Изделия нашли активное применение в деревообрабатывающей отрасли. Длина может быть в интервале от 10 см до 10 м.
2. Разметочные устройства. Приборы имеют свою специфику. Они предназначены для нанесения разметочных точек с помощью карандаша или маркера. Для этой цели в направляющих имеются специальные отверстия. С их помощью и наносится разметка.
3. Комбинированные модели. Две части приспособления соединяются между собой подвижным шарниром. Такая конструкция позволяет выставить на заготовке угол любой величины. На ручке расположена небольшая емкость, заполненная жидкостью. В прозрачной камере, поверх воды, можно увидеть пузырек воздуха. Он поможет точно выставить горизонталь и вертикаль заготовок под нужным углом.
4. Магнитные приспособления. Это отдельный вид изделий, которые пользуются успехом у сварщиков. Конструкция оснащена мощными магнитами, которые выполняют функцию скрепления металлических деталей под прямым углом. После того, как заготовки надежно соединены между собой сварочным аппаратом, инструмент убирается.

В продаже имеются приспособления, сделанные в виде равнобедренного треугольника. Один угол прибора обязательно прямой. Конструкция обладает высокой прочностью. Это положительно влияет на точность замеров. Стоят они дороже обычных приспособлений. Однако, класс точности компенсирует расходы.

Как правильно выбрать угольник для работы

Зная, какие виды и типы угольников бывают, можно приступать к выбору инструмента. Если планируется эксплуатировать устройство в домашней мастерской, тогда вовсе не обязательно покупать эталонный уголок. Для дома используются инструменты с классом точности 2

При выборе также важно учитывать следующие рекомендации:

1. Размер — чем длиннее стороны уголка, тем выше точность измерений. Если планируется определять углы больших конструкций, тогда стоит выбирать устройства с длиной направляющих до 6 метров. Если прибор используется для разметки керамической плитки ли кирпича, то для этого подходят устройства длиной 15-30 см
2. Угол измерения — если планируется эксплуатация прибора для разметки перпендикулярных сторон, тогда нужно выбирать недорогие варианты классических угольников с неподвижным соединением
3. Наличие разметки — позволяет использовать инструмент не только для разметки перпендикуляров, но еще и в качестве линейки
4. Качество фиксации — чем длиннее направляющие прибора, тем толще они должны быть. Если длина линейки будет большая, но при этом она будет тонкой, то это приведет к большой погрешности измерения
5. Материал изготовления — не всегда металлические угольники удобны в применении, поэтому нужно перед покупкой нужно опробовать прибор. Некоторые мастера предпочитают пользоваться деревянными или пластиковыми приборами

С применением инструмента не возникает никаких трудностей. Для этого необходимо приложить инструмент к плоскости, и провести перпендикулярную линию. Если осуществляется проверка точности прямого угла, тогда торцевой частью инструмент прикладывается к двум перпендикулярным поверхностям, и выполняется проверка.

Стоимость угольника зависит от материала изготовления, длины, толщины направляющих и качества исполнения. Это незаменимый инструмент, который должен быть не только в арсенале специалистов, но и домашних мастеров.

В завершении надо отметить, что угольник — простейший инструмент, который прост в применении, и при этом позволяет изготовить конструкцию с соблюдением высокой точности прямых углов. Причем инструмент предназначен не только для контроля внутренних углов различных соединений, но и наружных.

Что такое угольник и для чего он предназначен

Угольником называется измерительный инструмент, состоящий из двух линеек, расположенных под углом 90 градусов друг к другу. Применяется он в различных сферах — в строительстве, в слесарном и столярном деле, на производстве и т.п. Главное предназначение этого устройства заключается в нанесении прямых линий, расположенных перпендикулярно друг к другу.

Угольник еще называют поверочным, так как с его помощью осуществляется проверка конструкций на наличие брака. Многие используют этот инструмент только для начертания прямых линий под углом 90 градусов, и даже не догадываются о том, что прибором также можно начертить линию с любым другим наклоном.

Главное достоинство рассматриваемого инструмента в том, что он имеет простую конструкцию. Это отражается не только на его стоимости, но и возможности изготовления своими руками. Чтобы сделать угольник, понадобится соединить две линейки, расположив их перпендикулярно друг к другу. Посредством полученного устройства можно наносить не только перпендикулярные линии, но и параллельные.

Это интересно! Угольник — это главный инструмент плотников, строителей и каменщиков, так как с его помощью осуществляется быстрое и точное измерение прямого угла.

https://youtube.com/watch?v=0RHzqT_sk80%3F

Малка

Малкой называется раздвижной угломер, он необходим для замера угла с последующим переносом его на заготовку либо какое-либо устройство. Приспособление оснащается подвижным элементом для измерения требуемого угла, который может быть развернутый и острый.

Деревянная малка легко выполняется своими руками в домашних условиях – достаточно насадить перо из фанеры при помощи крепежного элемента на деревянную основу-колодку. В итоге у вас получится складывающийся незатейливый самодельный инструмент, который запросто позволит, к примеру, произвести точный замер оконных откосов после штукатурки!

Для работы с поверочным треугольником не нужно обладать какими-либо особыми навыками и опытом работы, достаточно аккуратности, точности и внимания. Однако начинающим работникам все же стоит посмотреть, как с инструментом обращаются опытные мастера.

Инструкция для угольника Свенсона

Описание угольника Свенсона

Сразу отметим, что приспособление является весьма специфическим, и может потребоваться далеко не всем.

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:

• уровня;
• угольника;
• транспортира;
• угломера;
• разметочного инструмента;
• упора для электроинструмента и многого другого.

Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.

Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).

Такая конструкция устройства была придумана и использовалась довольно давно, многие из выполняемых им функций сегодня можно выполнять другими приспособлениями.

Многофункциональность угольника Свенсона

Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.

Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.

В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.

Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

Покупка на Алиэкспресс: обзор угольника Свенсона

Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?

Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.

Гипотенуза и катет прибора отфрезированы.

В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже.Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.

Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.

Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.

Что можно сказать о подошве изделия?

Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.

Нужна ли вам такая вещь?

Решить можете только вы сами.

Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.

Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.

Но необходимо заметить, что стоимость фирменного изделия в разы выше, чем у описанного здесь инструмента.

Угольник слесарный, его применение, рекомендации по выбору

Угольник слесарный металлический состоит из двух линеек, соединённых между собой прямым углом. Его применяют при начертаниях прямых линий, перпендикулярных, различных линий на стене. Этот инструмент позволяет начертить не только прямой, но и любой угол наклона. Им проверяют точность углов.

Описание

Различают несколько разновидностей угольников в зависимости от применения:

• УП — угольники плоские. Угольники с металлическими плоскими пластинами отличаются размерами ширины и толщины. Применяются при всех видах строительства. Без такого инструмента не сможет обойтись слесарь, столяр, фрезеровщик, токарь.
• УШ — уголок имеет широкое основание. Одна сторона состоит из Т-образного профиля, другая — плоская, они соединены между собой прямым углом.
• УЛП — угольники лекальные поверочные. Применяются для точного измерения готовой продукции, деталей, конструкций. Точное измерение в ультразвуковом контроле

Деревянные и пластиковые пригодны только для столярных работ.

https://youtube.com/watch?v=vY-TEwNyPt0

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением
проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Широко используется угольник комбинированный, он имеет двухстороннюю разметку. Такая конструкция позволяет измерять, контролировать любые углы. В этот механизм встроен пузырьковый уровень, имеет преимущества перед пользователем:

• разметка внешних и внутренних углов;
• широкий диапазон измерений от 20 до 170 градусов;
• позволяет одновременно видеть несколько углов;
• можно комбинировать различные позиции;

легко собирается и разбирается.

Как правильно выбрать металлический уголок

Выбираем инструмент для долгой службы. Лучше подойдёт металлической конструкции

При выборе нужно обратить внимание на угол, проверить можно листом формата А4. Выбираем, чтобы мерные деления были выбиты, нанесённые краской быстро сотрутся

Удобнее инструмент с нанесением измерительных делений с двойной шкалой. Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции.

Существует много разновидностей слесарного металлического уголка. Он есть маленьких и больших размеров, выбираем по назначению. Выпускаются модели с элементом уровня, индикатор уровня вставляется в одну из плоскостей, удобен в использовании, одновременно проверяет правильность угла и уровень поверхности.

Угольники подразделяют по классу точности, изготавливаются три класса: 0; 1; 2. Обозначение — О, наиболее высокоточные.

УП 100*60 Кл.1 расшифровывается так: угольник поверочный имеет размер 100 мм на 60 мм, класс точности № 1. Так маркируется измерительный инструмент.

Металлические уголки готовят из:

1. инструментальной легированной стали;
2. цементируемой стали;
3. углеродистой стали.

Цена уголка зависит от стоимости материала.

Металлические уголки отличаются не только плоскостями, но и значением углов в градусах 45, 60, 90, 129, 30, 120. Остальные значения углов выполняют шаблонными вариантами.

Что представляет собой угольник?

Простейший строительный угольник – это обычная линейка, согнутая под углом 90° по стандартам ГОСТ. Предназначен инструмент для начертания и измерения углов, линий (перпендикулярных и параллельных) на стенах, мебели, при проведении ремонта, в мебельном производстве или в строительстве.

Материалом для этого инструмента служит дерево (пользуются плотники), пластмасса, алюминий. Но профессиональный столярный угольник может быть либо металлический, либо комбинированный.

Слесарный угольник изготавливают из высокоуглеродистой стали. Он незаменим при производстве слесарных конструкций, приборов, различных устройств, любых сборочных работах, где необходимы точные градусные вычисления. Угольник применим и в крупном металлообрабатывающем производстве, и в частной мастерской, и в заводском цеху.

выбор инструмента и уход за ним (90 фото)

Для отслеживания точного перпендикуляра между отдельными деталями и поверхностями применяют специально предназначенный поверочный угольник

Инструмент по-настоящему незаменим при строительных работах, когда очень важно отмерить точный угол 90 градусов, а также при сборке, в случае чего отклонение будет означать брак

Краткое содержимое статьи:

Где понадобится угольник

Металлические угольники незаменимы при монтажных и строительных мероприятиях, на производстве деталей и механизмов, а также в слесарном деле.

Изображение данного устройства практически является символом у плотников, каменщиков, строителей, он незаменим и в заводских условиях при контроле качества, его необходимость очевидна как при внутренних, так и при наружных работах.

Выбор инструмента

Поверочные треугольники можно приобрести в строительных магазинах, ассортимент представляет различные варианты.

• Угольник строительный, изготавливается из стали, применяется домашними мастерами, слесарями, плотниками, сборщиками и т.п.;
• Гранитные угольники тверже, износоустойчивее и не подвержены разрушению, как металлы;
• Угольник с гибкой металлической линейкой чаще всего встречается, это наименее долговечный вариант, но в некоторых случаях нужен именно он.

Выбор угольника

В любом случае, единственное, что мы действительно ожидаем от угольника – это его способность держать идеальный перпендикуляр. Определить это свойство проще простого, понадобится обычный лист формата А4, если сложить его вдвое, он будет служить идеальной проверкой.

Такого рода инструменты имеют совершенно различные габариты, поэтому прежде, чем приобретать, нужно оценить масштабы использования угольника.

На крупных строительных площадях при сборке каркасов, ремонте и отделке используются крупногабаритные инструменты, а для внутренних работ или ручной сборки деталей хватит среднего или даже маленького приспособления. Выпускаются даже специально уменьшенные конструкции с миллиметровой разметкой для миниатюрных работ.

По поводу разметки, можно оговориться, что качество ее нанесения лучше проверить на месте, нередко она стирается при первом же применении.

Также продумайте, какой материал выбрать, например деревянный инструмент не дает пальцам скользить, но так же, как и пластиковый угольник, для сварки он не подойдет.

Специальные виды угольников

Современный вид поверочного угольника крайне удобный в применении это инструмент, дополненный ампулой с жидкостью, как на пузырьковом уровне. Такая конструкция решает проблему невозможности использовать два инструмента и делать отметки одновременно. Если в жизни такой не попадался, посмотрите фото угольника с функцией уровня.

Еще необычное приспособление, очень удобное для конструкторов – малка. Это скорее угломер, позволяющий измерить угол и перенести его без изменений на заготовку или чертеж. Угол может быть не только прямой, но и острый или же тупой.

Можно изготовить такой угольник своими руками из дерева, потребуется соединить основу и фанерное перо при помощи дрели и крепежа (По принципу циркуля). Теперь можно самостоятельно замерить, например, угол при штукатурке оконных откосов.

Магнитный угольник предназначается для фиксации элементов при сварке. Благодаря этому прибору, для проведения работ достаточно одного человека, при этом точность будет ничуть не хуже, а может и лучше, т.к. все детали крепятся под определенным углом и удерживаются в процессе укладки шва.

Стыки получаются ровными и аккуратными, а поверхности фиксируются даже вертикально. Угол сварки или пайки можно настраивать в зависимости от необходимости, вообще магнит, как правило, отключается для снятия фиксации без усилий и повреждений свежего шва.

Важно понимать, что у разных объектов разная масса, соответственно не всегда можно ограничиться обладанием одного такого инструмента. Тяжелые элементы крепятся на более мощные и массивные магниты. Все угольники, которые можно приобрести, классифицируются на 4 уровня точности

Все угольники, которые можно приобрести, классифицируются на 4 уровня точности

При монтаже конструкций, когда угол имеет решающую важность, применяется нулевой класс, остальные работы вполне можно проводить с применением 2 или 3 класса точности

Из чего изготавливаются угольники

Современные угольники изготавливают из таких материалов, как дерево, пластик и металл

Самыми надежными являются металлические инструменты, которые не подвержены деформациям, что очень важно при выполнении строительных и ремонтных работ. На одной или двух направляющих имеются шкалы, посредством которых можно контролировать расстояние

Длина направляющих составляет от 60 до 1600 мм, что зависит от сферы применения инструмента. Прибор имеет Г-образную форму, поэтому среди специалистов, пользующихся этими инструментами, можно встретить название уголок. Универсальный угольник — это малка. В отличие от угольника, малка имеет шарнирное соединение, что позволяет определять не только прямые углы.

Металлические угольники изготавливаются из углеродистой стали таких марок:

• Х
• У8А
• 9Х
• ШХ15

В процессе изготовления инструмент подвергается термической обработке, что позволяет закалить деталь до высокой твердости величиной 50-58 HRC. Производители выпускают угольники трех классов точности — 0, 1 и 2. Наиболее точными являются устройства с нулевым классом точности, которые применяются в метрологических лабораториях и поверочных службах. Устройства с классом точности 1 используются специалистами — каменщиками, плотниками, слесарями, сварщиками. Менее точные приборы, относящиеся ко второму классу, применяются в быту домашними мастерами.

https://youtube.com/watch?v=POccO2dpXJ8%3F

Это интересно! Угольником также является равнобедренный прямоугольный треугольник, у которого две стороны расположены под прямым углом. Инструмент такой формы является более точным за счет того, что одинаковой жесткости на любом участке плоскости.
