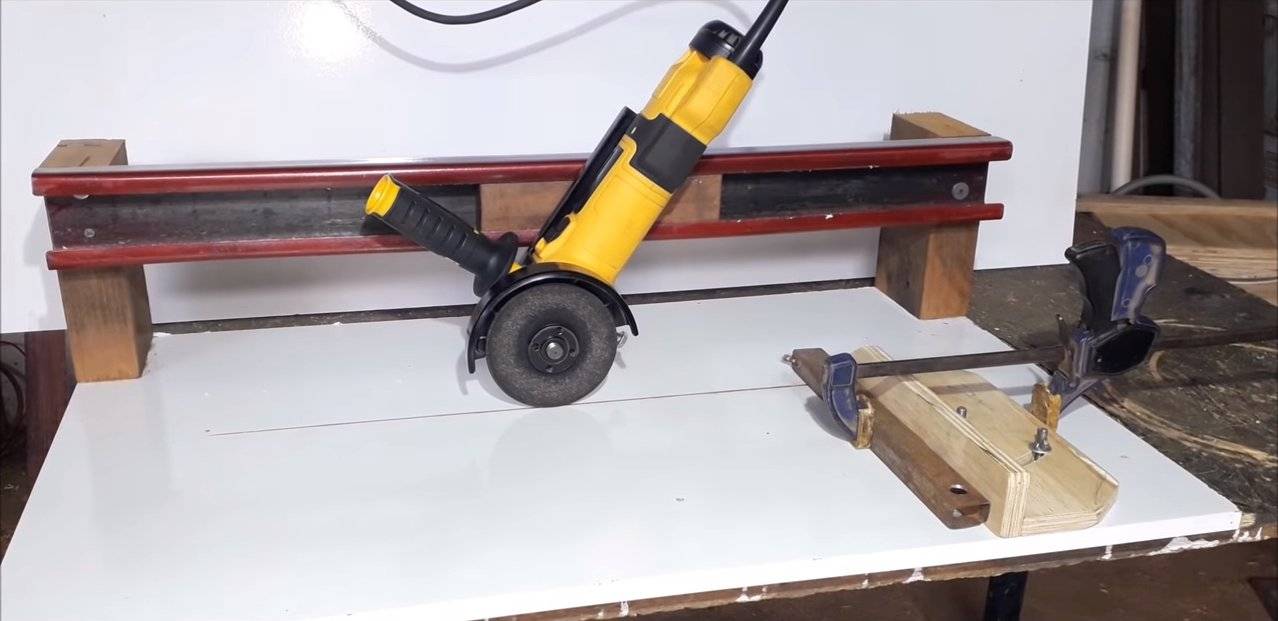

Станина для резки листовой стали
Станки для болгарок, которыми можно резать листовой материал из стали, намного сложнее, чем обычные маятниковые. Основная сложность здесь заключается в том, что лист металла имеет определенные линейные размеры и на протяжении всей линии нужно соблюсти ровность резания. Другой сложностью здесь можно считать эффект нагрева области реза, при котором металл расширяется и зажимает диск УШМ в канале, что чревато заклиниванием и разрывом инструмента со всеми вытекающими последствиями.
Основные части такого станка:
- Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
- П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
- Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
- Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.
Основной элемент станины и что он собой представляет
Основной элемент станины должен обеспечивать удобную распиловку металла болгаркой, так как именно он превращает обычную УШМ в торцевую. В качестве него необходимо использовать некую педаль, если выражаться проще. Чтобы избежать большого количества объяснений, предлагаем взглянуть на фото ниже.
ФОТО: YouTube.comВот так должен выглядеть основной элемент станины для УШМ
По сути, если среди деталей в гараже или мастерской не нашлось ничего подобного, такой элемент можно изготовить самостоятельно. Подобные конструкции также встречаются на концевых выключателях промышленных гильотин и другого подобного оборудования.
Виды креплений — кратко
Вот какие варианты крепления предлагают специалисты:
- С резьбовыми креплениями и ручкой для управления.
- Полная фиксация механизма внутри металлической оболочки.
- Крепление УШМ хомутами на станине. Подойдёт для моделей с диском небольшого размера (не более 15 см).
- Болгарки и УШМ с диаметром круга более 20 см должны быть зафиксированы при помощи оси вращения, пружины, станины и направляющих креплений. Это обеспечивает максимальную надежность.
Модель с большим диском

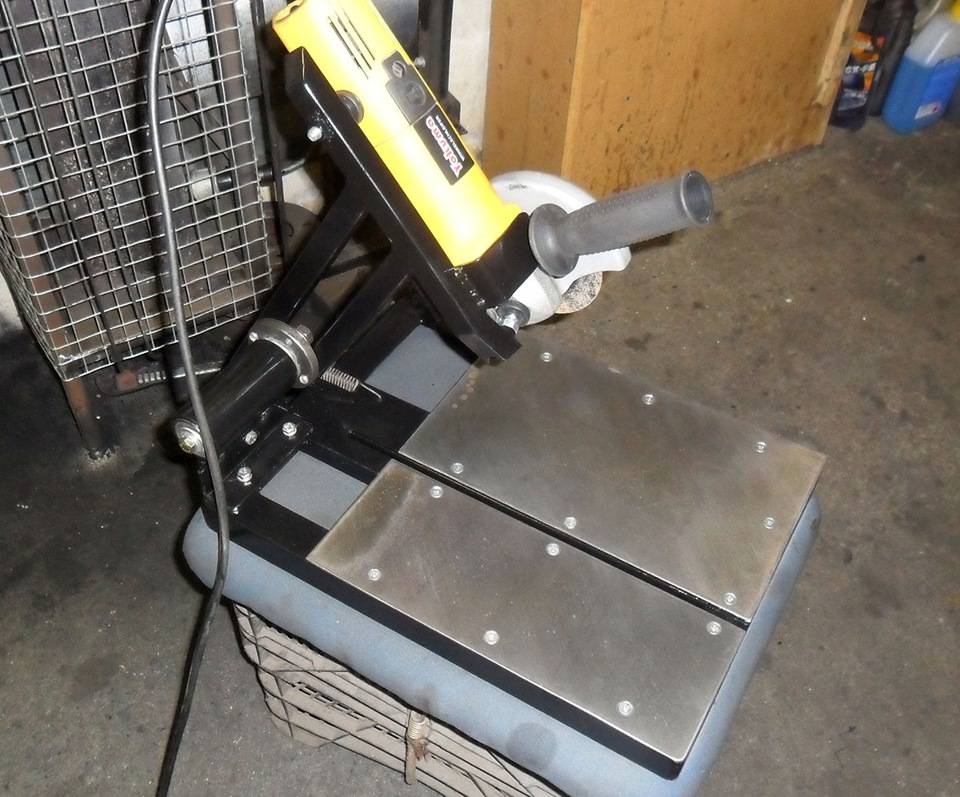

Станина из прямоугольного профиля
Профиль — заготовка сама по себе очень твердая, поэтому станина, изготовленная из него, в процессе работы не подвергнется деформации. Поверх рамы-подставки накладывается плоскость: либо лист металла, либо фанера (ДСП также подойдет). Деревянные элементы придется подвергнуть шлифовке.
Стойка с кареткой на амортизаторах
Из труб круглого сечения и пары амортизаторов можно своими руками сделать не простую стойку для болгарки, а отрезной станок, имеющий в своём механизме передвижную каретку.
Двигаясь горизонтально, она позволяет резать материал на продольные листовые пластины. Амортизаторы можно заменить более сложной рельсовой конструкцией с подшипниками.
Каретка — это важный элемент конструкции
Элементы из дерева или фанеры
Однако, если запаса металла недостаточно, на замену подойдёт дерево или любые древесно-стружечные материалы. Даже рычаг, держатель и другие главные элементы можно изготовить из древесины, например, из недорогих берёзы или лиственницы.
Фанеру лучше пустить на станину и основание изделия, при этом изготовив раму из прочного материала, который будет удерживать её от деформации. Ключевую роль в прочности конструкции играет толщина материала: чем толще — тем долговечнее.
Надежное крепление инструмента
Многие, загоревшись идеей сделать стойку, ищут в интернете чертежи, не задумываясь, что именно на их инструмент их может не быть, поскольку каждая модель индивидуальна и крепление к ней нужно делать, как говорится по месту.
Предлагаю рассмотреть разные примеры того как люди сделали крепление, и мы возьмем из каждого самое лучшее. Вот несколько фотографий расположения и фиксации болгарки исходя на потребности и желаемый функционал.
№1 Крепление болгарки в каркас | №2 Еще одно крепление болгарки |
№3 Самый простой вариант фиксации инструмента на трубе | №5 Еще один пример интересного крепежа |
Как видно из фотографий крепление болгарки у каждого индивидуально, но самое главное, что в каждом из них инструмент крепиться надежно. На первом снимке инструмент вставляется в каркас и фиксируется болтами в местах крепления рукоятки.
Второй пример похож на первый, только каркас имеет индивидуальную конструкцию и к нему добавлена ручка управления, в виде приваренной трубы 20х20 для контроля усилия реза и удобства работы.
Третий вариант вообще покоряет своей простотой и минимализмом. Болгарка крепится за защитный кожух, в котором проделаны отверстия под болты и весь станок состоит из минимального количества деталей.
Итак, с креплением инструмента определились. В нашем случае это третий вариант – крепление инструмента к защитному кожуху. Сделать его крайне быстро и просто.
Понадобятся два болта на 10 и две самоконтрящиеся гайки, только гайки должны крепиться снаружи кожуха. Пару пластин и труба на которой все крепится. Полагаю, найти такие части не составит труда.
Посмотрите видео, насколько просто сделано крепление
Стойка для болгарки своими руками: пошаговая инструкция
Простое приспособление для угловой шлифовальной машинки можно изготовить следующим образом:
В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления
Не забывайте о мерах предосторожности и техники безопасности. Болгарка является инструментом повышенной опасности
Перед использованием стойки тщательно убедитесь, что все ее элементы надежны!
Сегодня мы разобрали как изготавливается стойка для болгарки своими руками. Дальше будут не менее увлекательные статьи.
Спасибо за то, что остаетесь с нами. Друзья, делитесь публикацией где только можно. И вместе мы поднимем наш блог до невероятных высот.
Качественный противовес с амортизатором
Безопасность использования станины во многом зависит от противовеса. Самым практичным считается тот вариант, когда в момент опускания инструмента он будет автоматически переходить в вертикальное положение, прекратив тем самым любые режущие манипуляции. Это будет не только очень удобно, но и безопасно. Самым простым способом считается установка пружинного механизма, который должен быть подобран в соответствии с характеристиками болгарки. Сама конструкция будет компактной и эффективной.
Отличной идеей считается тот вариант, когда стойка оснащена мощными амортизаторами, обеспечивающими плавное движение инструмента. С таким агрегатом сможет справиться даже новичок.
Самое простое приспособление для стойки УШМ
Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:
Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.
При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.
Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

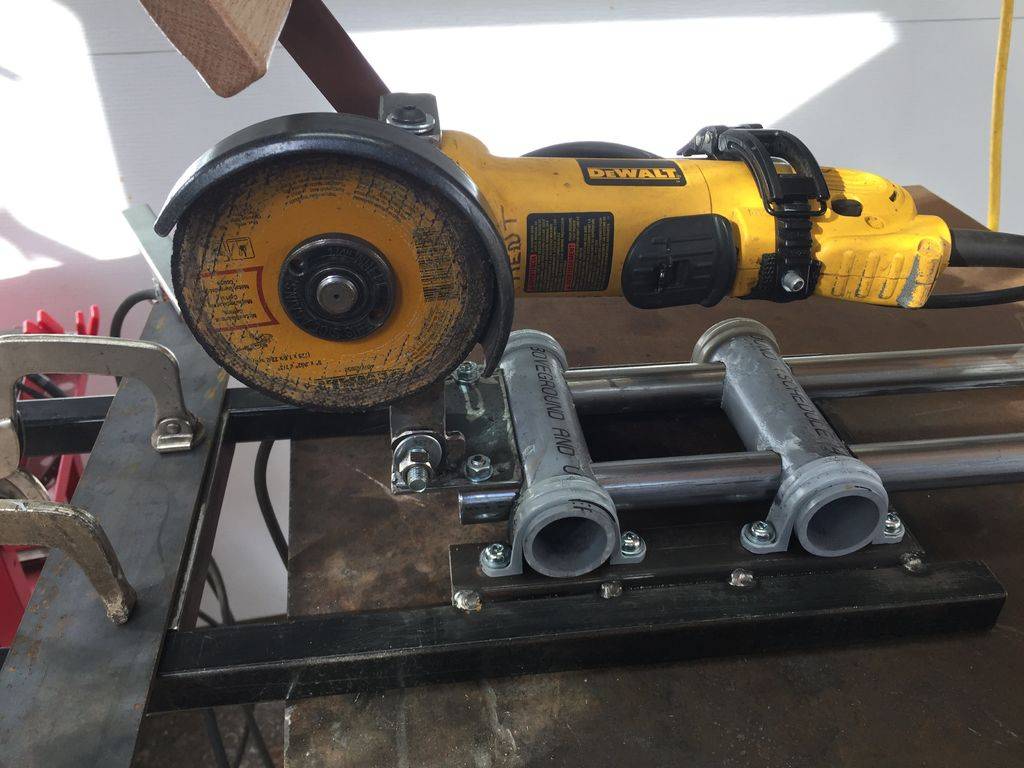

Шаг 5: Сборка
- Установите угловую шлифовальную машину на кронштейн и прикрутите ее.
- Вставьте хромированные штанги от карниза в две направляющие из ПВХ-труб.
- Закрепите четырьмя U-образными хомутами направляющие из ПВХ-труб (прежде чем затягивать хомуты, выровняйте хромированные трубы по центру рамы).
- Прикрутите к передней части хромированных труб шарнирную пластину для крепления кронштейна шлифмашины.
- На задней стороне труб закрепите выравнивающую пластину и выровняйте с помощью ее шлифмашинку, чтобы отрезной диск располагался строго параллельно ползунам. Затяните болты выравнивающей пластины.
Перед сборкой желательно покрасить металлические детали рамы и кронштейна краской-спреем, дать просохнуть около суток и затем собрать.
После окончательной сборки конструкции смажьте густой смазкой отверстия ПВХ-труб, через которые проходят хромированные трубы. Это позволит легко и плавно перемещаться ползунковому механизму.
Защита фанерного основания от искр
Здесь подойдёт любой листовой металл. К примеру, отрезок оцинковки, который найти очень просто. Его необходимо подогнать под размер поверхности, с которой предварительно нужно снять всё «навесное оборудование».
Основание следует перевернуть вверх ножками и положить на металл. Далее нужно отметить и высверлить все отверстия, предназначенные для крепежа деталей станины для болгарки.
ФОТО: YouTube.comОтверстия отмечены, можно сверлить
Теперь на прилегающую к фанере сторону металла нужно нанести слой эпоксидного клея. Остаётся лишь плотно прижать детали и оставить до полного высыхания. Здесь пригодятся струбцины. Отверстия при этом должны совпасть идеально, а пропил будет прорезан позже.
ФОТО: YouTube.comОтверстия совпали, остаётся сделать некоторые мелочи
Процесс изготовления
Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.
Читать также: Измельчитель веток своими руками для отопления чертежи
Основание, детали корпуса станка и двигатель перед сборкой
Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.
Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.
Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…
Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.
Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.
…так и в горизонтальном
Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты
Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании
Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм
Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.
Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.
Готовый гриндер в горизонтальном положении с дополнительным столиком
Особенности использования УШМ в качестве пилы
Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.
Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.
Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.
Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.
Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.
Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.
Изготовление самодельного станка из болгарки особенности
Изготовить самостоятельно станок из болгарки не трудно самостоятельно. Причем разнообразие вариантов изготовления имеется много, что зависит от имеющихся подручных материалов и воображения. Различают два вида отрезных стационарных станков из болгарки:
- Простой — такое название он получил по одной причине, которая заключается не только в простоте изготовления, но и минимализме самого устройства. Инструмент крепится к верстаку при помощи дополнительных материалов, и можно его эксплуатировать
- Сложный — такие станки рационально изготавливать, если планируется часто его использовать для разных действий. В большинстве случаев для домашнего гаража хватает простейшего устройства, на изготовление которого уходит немного времени, сил и расходных материалов
Для того чтобы изготовить отрезной станок из болгарки своими руками, понадобятся расходные материалы, которыми являются металлические пластины, а также профиля и крепежные элементы — болты, гайки и шайбы. Из специализированного инструмента понадобится только электродрель и сварочный аппарат. Более детально о том, как изготовить простейший вариант отрезного станка из болгарки, рассмотрим ниже.
Фрезер из болгарки + (Видео)
Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.
В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.
В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.
Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.
Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.
Меры предосторожности
Всегда нужно помнить, что стойка должна быть крепко зафиксирована со станиной. Чтобы обезопасить себя от травм и несчастных случаев, нужно придерживаться основных рекомендаций:
- Сетевой шнур лучше всего зафиксировать с помощью пластиковых зажимов, чтобы он не путался под ногами и случайно не попал под режущий инструмент во время его активной эксплуатации.
- Кабель от болгарки необходимо надёжно прикрепить к подвижной части стойки.
- Во время работы желательно использовать специальные защитные очки, чтобы микроскопические частицы металла не попали в глаза.
- Прежде чем запустить агрегат, нужно тщательно осмотреть режущий круг болгарки на наличие сколов и повреждений.
Сегодня существует множество защитных элементов, которые можно изготовить даже в домашних условиях. Что касается оптимального размера штатива, то своё предпочтение лучше отдать тем моделям, которые подходят по диаметру используемого диска. Все части станины обязательно должны соответствовать марке используемой болгарки.
Специалисты утверждают, что хорошо работать за маятниковой стойкой, которая упрощает сам процесс распиливания металлических заготовок. Кроме того, маятниковая система устроена таким образом, что с её помощью можно быстро и качественно реализовать задачи любой сложности. Изготовить такое приспособление в домашних условиях достаточно просто. Для этого нужно взять: качественный металлический профиль, пружинку, сварочный аппарат, маятник и уголки.
Особое внимание следует уделить железному столу, на который чаще всего мастера устанавливают созданную ими конструкцию. Его нужно проверить на устойчивость, надёжность и шаткость
Кроме того, в процессе изготовления даже самых мелких деталей стойки не нужно забывать о мерах безопасности.
