Стойка для дрели. купить или сделать своими руками?

Назначение и особенности

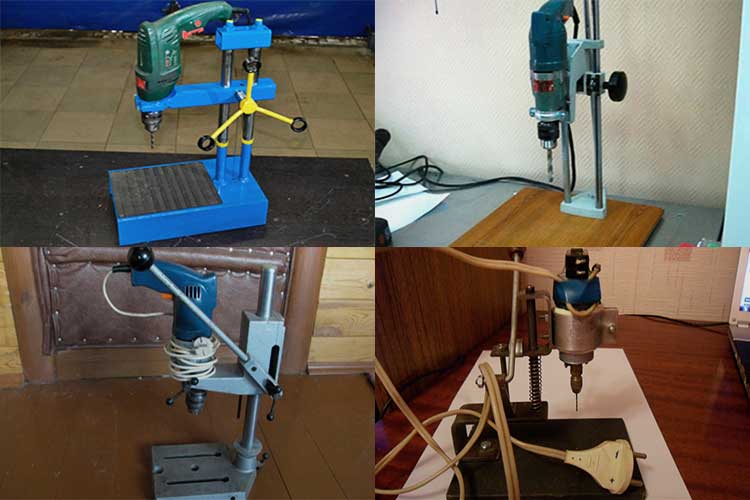

Работающий по принципу вертикального сверления держатель для дрели (или шуруповёрта) используется для выполнения таких технологических операций, как:

• Точное просверливание отверстий на заданную глубину, их растачивание и финишная обработка;
• Снятие фасок, формирование углублений и пазов (зенкование);
• Нарезание резьбы (если позволяет мощность дрели и прочность конструкции подставки).

Однако стоит понимать, что такие приспособления не обладают несущей способностью, сопоставимой с заводским оборудованием. Поэтому сверлить твёрдый материал с большим усилием не рекомендуется.

Плюсы и минусы самодельных стоек

Подставка для дрели, выполненная своими руками, обладает как преимуществами, так и недостатками. Если говорить о плюсах, то начать стоит с дешевизны – гораздо экономичнее изготовить конструкцию самостоятельно, чем приобретать готовую в магазине. Более того, собрать стойку можно даже из вещей, которые уже имеются в домашнем хозяйстве: различных запчастей устаревшей либо же неиспользуемой техники. Чертежи без проблем обнаруживаются в интернете в бесплатном доступе, помимо этого, можно отыскать также и образовательные видео, которые легко повторить. Наконец, не возбраняется создать уникальную конструкцию, удовлетворяющую конкретные нужды мастера и не имеющую существующих аналогов.

Что касается минусов, первым является относительная сложность изготовления. Случается так, что некоторые детали оказывается невозможным сделать без специального оборудования, к примеру, для сварки или же токарного станка. В этом случае придется обращаться к специалисту, что, безусловно, повысит количество потраченных денег. Следующим недостатком самодельных стоек называют частое возникновение люфта из-за того, что части конструкции были неправильно зафиксированы. Люфт же, в свою очередь, негативно влияет на дальнейшее выполнение работ.

Например, на ней не удастся просверлить отверстия под углом.

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

Например, для создания простейшей стойки для дрели потребуются:

• доски из дерева, толщина которых достигает двадцати миллиметров;
• деревянный ящик среднего размера;
• направляющие для мебели;
• стержень с резьбой, отвечающий за возможность движения в конструкции;

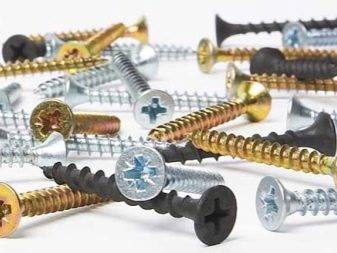

• приблизительно двадцать шурупчиков и тридцать саморезов;
• столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.

Необходимые инструменты и материалы

Чтобы конструкция получилась правильной и функционировала как нужно, заранее подготавливают инструменты и материалы. Это позволит не отвлекаться на мелочи в процессе работы и точно выполнить инструкцию.

Для создания стойки для дрели потребуются:

• деревянные доски толщиной 20 мм;
• мебельные направляющие для передвижения каретки;
• резьбовая шпилька;
• саморезы и шурупы;
• клей;
• струбцина, чтобы зафиксировать детали для склейки или скручивания;
• отвертки и шуруповерт;
• ножовка или электролобзик.
• дрель;
• наждачная бумага для финишной обработки деревянных элементов.

Обратите внимание! Большую роль играют чертежи конструкции. Опытные матера предпочитают делать собственные проекты

Новичкам следует воспользоваться готовыми решениями или модернизировать чертежи под собственные цели.

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

Например, для создания простейшей стойки для дрели потребуются:

• доски из дерева, толщина которых достигает двадцати миллиметров;
• деревянный ящик среднего размера;
• направляющие для мебели;
• стержень с резьбой, отвечающий за возможность движения в конструкции;
• приблизительно двадцать шурупчиков и тридцать саморезов;
• столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.

Плюсы и минусы самодельной стойки для дрели

Как и любое другое изделие, собираемое своими руками, самостоятельно изготовленный держатель для дрели имеет свои положительные и отрицательные стороны относительно магазинного продукта. К положительным моментам можно отнести:

1. Дешевизна. Самодельная сверлильный станок дешевле покупного аналога.
2. Собрать можно практически из чего угодно. Подойдет практически любая ненужная техника и доски
3. В интернете можно найти предостаточно статей и видео о самостоятельном изготовлении стоек, что поможет выбрать нужную и без проблем собрать ее.
4. Можно придумать собственную конструкцию, которая удовлетворит все индивидуальные потребности мастера.

Отрицательными моментами в изготовлении держателя для дрели являются:

• Ограничение функциональных возможностей. Простые самодельные стойки не обладают высоким набором возможностей, например нельзя изменить угол сверления.
• Люфт, возникающий при плохой подгонке материалов. Это негативно сказывается на качестве обработки и точности сверления.
• Необходимо наличие некоторых инструментов: токарного станка, сварочного и отрезного оборудования и навыков работы с ними. Они необходимы при изготовлении некоторых деталей стоек.

Плюсы и минусы самодельных стоек

Подставка для дрели, выполненная своими руками, обладает как преимуществами, так и недостатками. Если говорить о плюсах, то начать стоит с дешевизны – гораздо экономичнее изготовить конструкцию самостоятельно, чем приобретать готовую в магазине. Более того, собрать стойку можно даже из вещей, которые уже имеются в домашнем хозяйстве: различных запчастей устаревшей либо же неиспользуемой техники. Чертежи без проблем обнаруживаются в интернете в бесплатном доступе, помимо этого, можно отыскать также и образовательные видео, которые легко повторить. Наконец, не возбраняется создать уникальную конструкцию, удовлетворяющую конкретные нужды мастера и не имеющую существующих аналогов.

Что касается минусов, первым является относительная сложность изготовления. Случается так, что некоторые детали оказывается невозможным сделать без специального оборудования, к примеру, для сварки или же токарного станка. В этом случае придется обращаться к специалисту, что, безусловно, повысит количество потраченных денег. Следующим недостатком самодельных стоек называют частое возникновение люфта из-за того, что части конструкции были неправильно зафиксированы. Люфт же, в свою очередь, негативно влияет на дальнейшее выполнение работ.

Например, на ней не удастся просверлить отверстия под углом.

Основные элементы стойки

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.

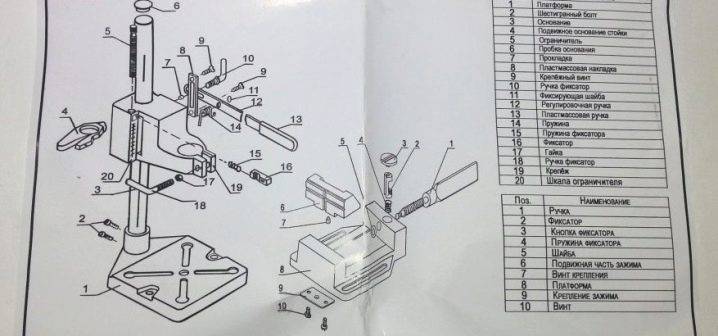

Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков. Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали. Такие стойки для дрели состоят из следующих конструктивных частей:

• несущей станины, на которой крепятся все необходимые элементы станка;
• стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
• ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
• дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.

По чертежам, размещенным ниже, можно собрать стойку вот такого плана

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Инструкция по изготовлению

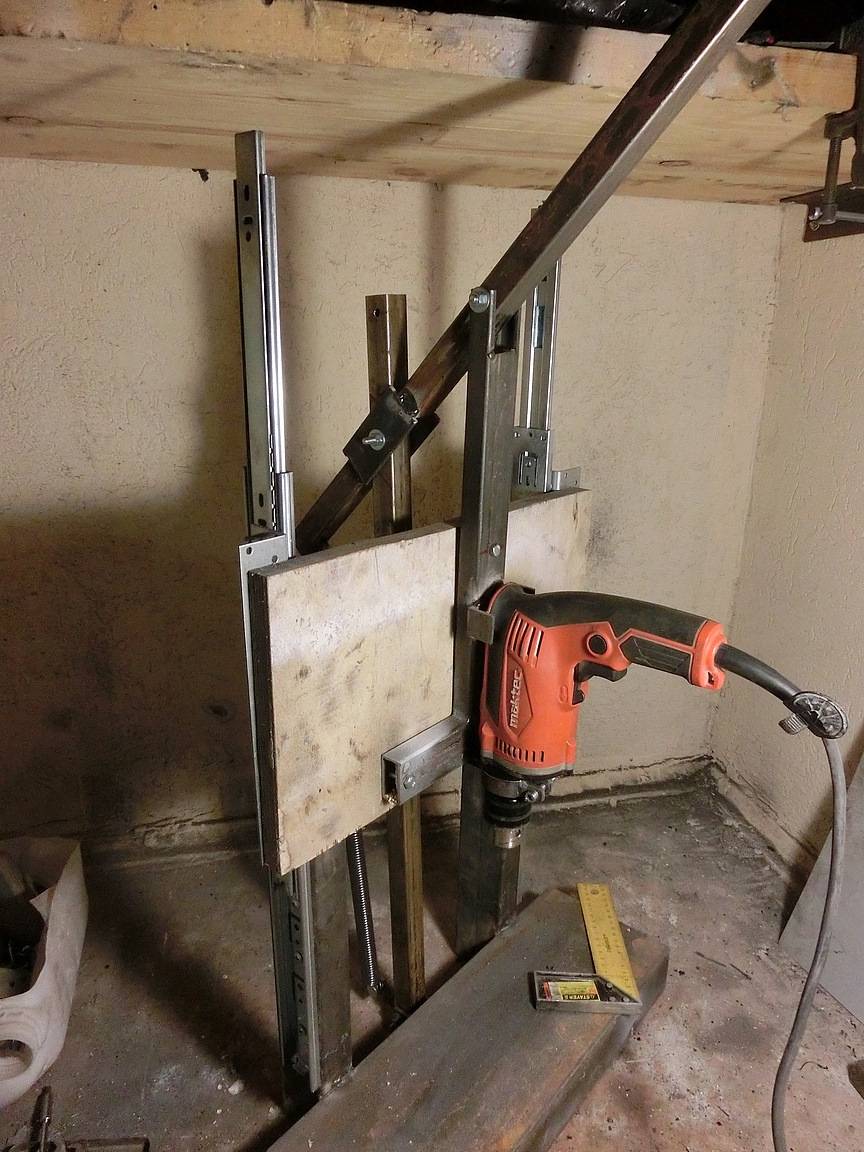

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа

Важно упомянуть, что направляющие должны быть без поперечного люфта

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Советы

Станок изготавливается просто и не требует профессиональных навыков работы с инструментами. Но рекомендации профессионалов помогут упростить сборку и облегчить ее использование в дальнейшем.

В качестве станины выбирают тяжелые материалы или лист дерева большой площади

Можно взять поддон от старого микроскопа.
Важно соблюдать правила техники безопасности. При сборке используют защитное снаряжение для глаз и рук.
Деревянные элементы просты в изготовлении, но могут выйти из строя от случайных подтверждений

Ключевые узлы: станину, несущие и подвижные механизмы – по возможности заменяют деталями из металла.
Чтобы деталь не смещалась во время работы, на рабочей полке устанавливают упоры и тиски для зажима заготовки.
Ударный механизм дрели помогает справиться с особо твердыми материалами, но расшатывает конструкцию, быстро выводя из строя.
Мощность электродрели меньше, чем у заводских станков. Не стоит перегружать двигатель, чтобы не сжечь инструмент.

Возвратный механизм

Возвратным называется главный управляющий механизм станка. Он регулирует работу каретки и отвечает за ее возвращение в начальное положение. Состоит он из двух деталей: пружины и ручки. Существует два способа создания такого механизма.

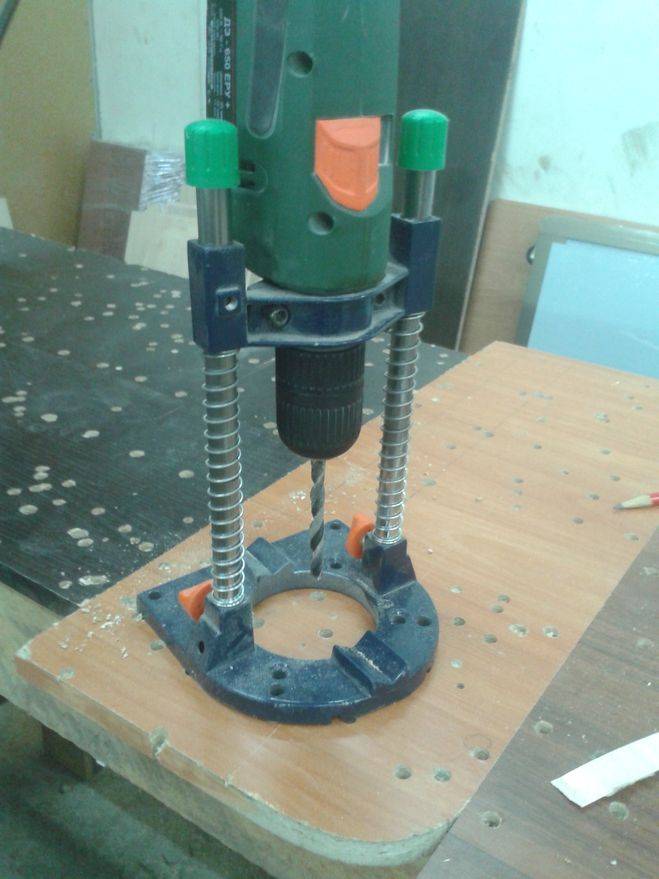

Первый способ предполагает использование пары пружин под кареткой. Эти пружины фиксируются в пазах, а рукоятку устанавливают к торцевой стороне подставки.

стойка для дрели своими руками чертежи

Во втором случае пружина прикрепляется возле ручки. С обеих торцевых сторон станка устанавливаются металлические пластины (по две на сторону). В двух передних пластинах проделывают отверстия, куда вставляют ось диаметром 1 сантиметр. Сделать ее можно из обычного болта. Пружина ставится между второй парой пластин и фиксируется штифтами на ручке. Чтобы конструкция работала правильно, в месте соединения штифта и пружины делают прорезь.

В обоих случаях система работает одинаково. После нажатия на ручку управления пружины сжимаются и инструмент наклоняется. После того, как ручку отпустили, пружины натягиваются и возвращают дрель на место.

Дополнительное оснащение

Самостоятельное проектирование установки позволяет предусмотреть дополнительные конструктивные элементы, расширяющие функционал изделия и упрощающие выполнение технологических операций. К самоделке можно добавить поворотную пластину, вертикальный уровень, координатный стол, электрический привод и многое другое.

Поворотная пластина позволяет выполнять отверстия, расположенные под углом. Для этого на станине по дуге просверливаются отверстия под распространённые углы. Дрель в рабочем положении закрепляется штифтами. Координатный стол используется при фрезеровании поверхностей и вытачивании пазов. Он состоит из двух взаимно перпендикулярных винтовых домкратов, сваренных между собой.

Originally posted 2018-07-04 07:49:32.

Особенности

Многофункциональная подставка для дрели, позволяющая выполнять различные работы, как правило, состоит из определенных компонентов. Во-первых, необходима несущая станина – именно на ней будут фиксироваться все элементы. Во-вторых, должна быть стойка – направляющая для дрели, используемая для ее фиксации. Данный элемент позволяет перемещать саму дрель при помощи ручки и иных элементов. В-третьих, важна вышеуказанная ручка, координирующая вертикальное движение сверлильной части. Наконец, существуют еще и дополнительные узлы, с созданием которых станок оказывается еще более функциональным.

Например, при выполнении только вертикального сверления, достаточно листа со сторонами по 500 миллиметров. В том случае, когда ожидаются гораздо более сложные операции, длину стоит увеличить до 1000 миллиметров, а ширину оставить такой же. На станине вертикально размещается стойка, которая фиксируется специальной подпоркой. Обычно между собой эти две части стыкуются винтовыми соединениями.

Изготовление устройства своими руками

Стойку для дрели можно соорудить самостоятельно. Для начала необходимо определиться с основными частями устройства:

• столешница;
• вертикальная направляющая часть;
• крепление инструмента;
• механизм для поднятия или опускания;
• рукоятка.

Стойку делают в двух возможных вариантах – деревянную или металлическую. Для первого варианта устройства понадобятся следующие материалы:

• лист из дерева толщиной в 20 мм;
• стержень для установки конструкции для поднятия и опускания дрели;
• 20 коротких шурупов;
• 30 длинных шурупов;
• клей для склеивания древесины;
• ножовка;
• струбцина;
• отвертка;
• дрель;
• наждачная бумага для шлифовки изделия.

Деревянная стойка для дрели подходит только в том случае, если нужно просто сверлить отверстия в предметах. В противном случае рекомендуется конструировать металлическое устройство. Для этого следует подготовить:

• станину;
• стойку;
• ручку;
• дополнительные части устройства, чтобы повысить его функциональность.

Размер крепления дрели зависит от диаметра ее шейки.

Такую стойку для дрели изготовить достаточно легко. А если ее дополнить, то она будет выполнять намного больше функций. Перед тем как приступить к изготовлению конструкции, необходимо изучить чертежи и разобраться в технологических нюансах.

Направляющая вертикальная стойка

Стойка, как и основа, изготавливается из металла или дерева. Кроме винтовой оси, предназначающейся для перемещения каретки с дрелью, на ней устанавливается зажим. Именно с его помощью инструмент прикрепляется к сооружению. Стойка собирается следующим образом:

• на основании закрепляется подпорка;
• затем устанавливается стойка и прикрепляется к подпорке;
• на стойку крепятся направляющие детали, которые можно изготовить из телескопических элементов мебели;
• на движущейся части закрепляют каретку, где зафиксируется инструмент.

Устанавливая направляющие, нужно быть внимательным, чтобы не допустить образования люфта. Размеры каретки должны соответствовать размерам инструмента. Крепления, которые расположены на стойке, выполняются в двух вариантах.

В первом варианте дрель закрепляют хомутами, которые продеваются через отверстия, расположенные непосредственно на каретке, и зажимают затяжками хомутов.

Затягивать хомуты нужно постепенно. После первой затяжки проверяют, зашел ли инструмент в посадочное место, после чего винт подтягивается еще раз.

Во втором варианте инструмент крепится с помощью колодки, которая изготавливается из дерева и представляет собой кронштейн. Его крепят к каретке металлическими полосками. Диаметр отверстия в заготовке должен быть немного меньше диаметра «шейки» дрели. По верху кронштейна делают дополнительную прорезь, чтобы инструмент зашел в свое посадочное место. Отверстие выполняют следующим образом:

• На колодке рисуется круг соответствующих размеров.
• По кругу просверливаются отверстия, которые должны располагаться плотно друг к другу, чтобы можно было вставить пилку лобзика.
• Вырезают круг лобзиком.
• Края отверстия зачищают и шлифуют с помощью наждачки.

Из дерева

Для простых операций по сверлению отверстий чаще используют деревянные стойки. Их легко изготовить самостоятельно при наличии минимального набора инструментов. В качестве основания конструкции используется плита толщиной от 20 мм, дополнительно укрепленная фанерой, которая обеспечит гладкую рабочую поверхность. Вертикальная стойка — доска шириной 20 см и длиной до 70 см. Каретка, на которой закреплены мебельные направляющие, по габаритам подбирается под размер электродрели.

Недостатком использования деревянных стоек станет склонность материала к деформациям под действием влаги, меньшая прочность в сравнении с металлическими аналогами. При этом по стоимости вложений такой вариант более доступен, прост в обработке в условиях частной мастерской. Он не потребует привлечения дополнительных специалистов к изготовлению деталей конструкции.

Стойка для дрели из дерева

Стойка для дрели: обзор изделий от разных производителей

Держатель для электродрели является полезным и удобным приспособлением, которое обеспечивает быструю и надёжную фиксацию инструмента при выполнении стационарных работ. На сегодняшний день производителями налажен выпуск стоек для большинства моделей. Все они отличаются не только конструктивными особенностями, но и стоимостью.

Держатель для дрели Энкор 50429

Переносное приспособление «Энкор-50429» представлено рабочим столом и зажимным устройством, облегчающим сверление. Стойка предназначается для установки ручной электродрели, имеющей диаметр шейки корпуса в 4.3 см. По отзывам потребителей, лучше всего использовать для работы с данной стойкой инструмент, характеризующийся потребляемой мощностью в пределах 1 тыс. Вт и массой не более трёх килограмм. В комплект поставки входит колонна и кронштейн в сборе, а также основание и ключ шестигранный.

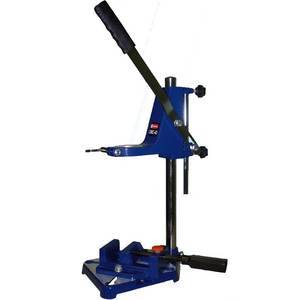

Стойка Sparky sp 43 (Спарки)

Сверлильная стойка предназначена для дрелей с диаметром шейки корпуса 4.3 см. Стандартный рабочий ход составляет 7 см. Плита основания sparky отлита из чугуна, поэтому работа становится наиболее удобной и безопасной. Значительный вес минимизирует риск сдвига держателя в процессе работы.

Другие популярные модели

Не менее популярны и модели от других производителей, которые характеризуются высокими качественными показателями и вполне доступной для рядового потребителя стоимостью:

• модель «Калибр», позволяющая выполнять трансформирование ручного электроинструмента в стационарный станок для сверления. Устройство пригодно для дрелей с шейкой 4.3 см. Широко используется при сверлении металлов с толщиной в 6 см. Конструкция изготовлена на основе алюминиевого сплава;
• надёжная модель по приемлемой цене Dremel является прекрасным вариантом для выполнения стационарных работ со сверлильным инструментом и позволяет осуществлять не только угловое и вертикальное сверление, но также полировку и шлифовку в горизонтальной плоскости. Допускается регулировка шага в пятнадцать градусов;
• модель Sparta диаметром 4 см предназначается для удобства работ, как с дрелями, так и шуруповёртами. Аксессуар прочно фиксирует рабочий инструмент в нужном положении, а наличие особой конструкция делает подачу инструмента вниз равномерной и плавной.
• поворотная модель Skrab-25526 с диаметром зажимного отверстия в 4.3 см прекрасно зарекомендовала себя при работе в домашних условиях и небольших мастерских. Конструкция удачно сочетает надёжность, долговечность и приемлемую стоимость;

• стойка «Диолд» идеально подходит для использования в бытовых и промышленных условиях. Стационарное приспособление позволяет закреплять ручное сверлильное оборудование с посадочным диаметром шейки 4.3 см. Идеально подходит для сверлильных работ по металлам, древесине, пластмассам и другим материалам;
• поворотная алюминиевая модель Аrtu-4002953601002 имеет две степени свободы и поворот на 360º. Отличается быстрым креплением на столешницу при помощи струбцины, а максимальная ширина раскрытия составляет 4.5 см. Применяется для крепления электродрели и использования инструмента с сверлом или шлифовальными насадками.

Выбираем инструмент

Следует отдавать предпочтение инструментам с мощностью от 1 кВт и достаточным крутящим моментом. Запас мощности облегчит сверлильные работы и увеличит срок эксплуатации инструмента.

Для удобства проведения работ выбирайте дрель с возможностью плавного или ступенчатого регулирования оборотов. Пригодится и система плавного пуска. Кнопка включения должна фиксироваться во включенном состоянии. Следует отдать предпочтение моделям со съемной рукояткой, чтобы она не мешала закреплять и работать с дрелью в стойке. Для подключения дрели к сети используйте переноску с выключателем или пакетными автоматами, чтобы в случае возникновения нештатной ситуации была возможность быстрого отключения питания.

https://youtube.com/watch?v=eaw9oPfpk2M

Конструкция и основные элементы стойки

Основа конструкции стойки независимо от материала ее изготовления — станина. Держателем дрели является каретка, перемещаемая по направляющим. Управление механизмом выполняется с помощью рукоятки. Для увеличения точности операций конструкция оснащается механическим ограничителем глубины сверления с миллиметровой шкалой.

Опорная плита с Т-образными пазами, предназначенные для фиксации заготовок, может быть дополнена при изготовлении тисками. За счет этого есть возможность увеличения габаритов оснастки. Для повышения безопасности работы с крупными деталями предусматривается настраиваемый вылет.

Сообщества › Кулибин Club › Блог › сверлильный станок из УПА-514

Давно была мысль сделать сверлильный станок. А тут в гараже завалялся фотоувеличитель.

Осталось тисочки прикупить.
