Stihl ms 180 ремонт! Сборка,замена масляного шланга,проверка карбюратора

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

  • Проблема усложняется высокой стоимостью запасных частей.
  • Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

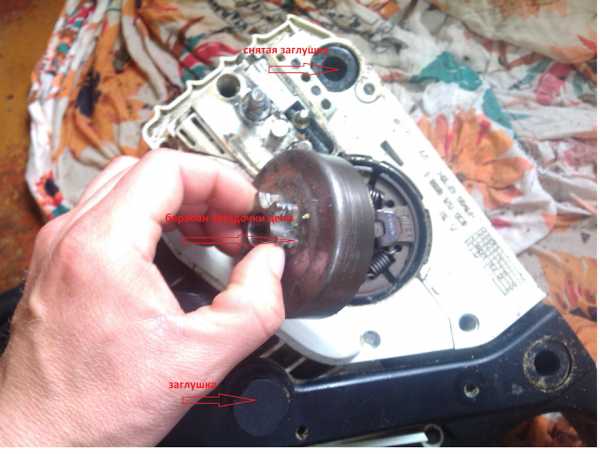

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

  • заклинивает движение цепи;
  • произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

  • вывернуть свечу и оценить ее внешний вид;
  • уточнить расстояние между магнитами и катушкой (до 0,2 мм);
  • проверить искру.

Правила эксплуатации бензопилы


Бензопила Штиль 180 — схема Инструкция по эксплуатации устройства предусматривает возможность использования бензопилы Штиль 180 только совершеннолетними лицами. Люди старше шестнадцати имеют право пользоваться аппаратом, только если проходят обучение и находятся под присмотром. Рядом с рабочим местом не должно быть других людей и животных.

Применять мотопилу можно только при хорошем физическом состоянии, в отсутствии противопоказаний к нагрузкам. После запуска от бензопилы исходит электромагнитное излучение, теоретически способное сказаться на некоторых кардиостимуляторах. Мотопила подходит исключительно для распила древесины. Для других целей её использовать запрещено.

Техника выполнения работ:

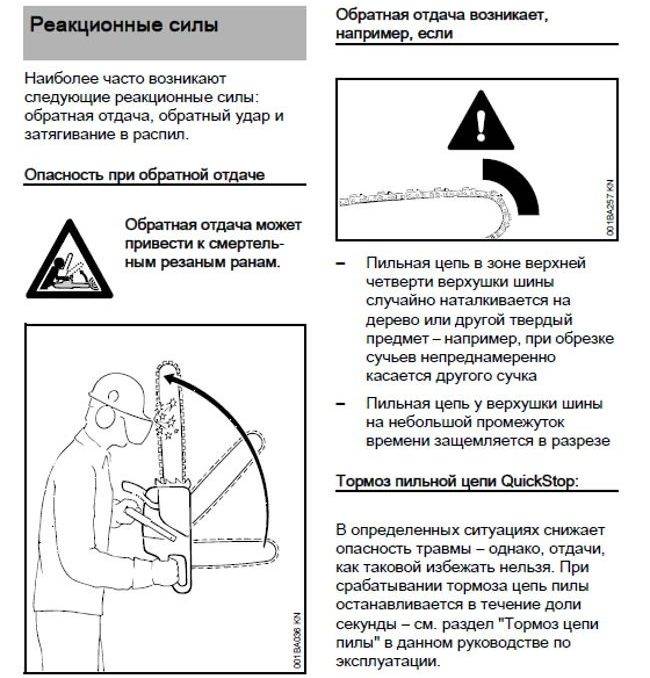

Реакционные силы бензопилы Штиль 180

  • Древесина не должна соприкасаться с землей в месте распила, во избежание повреждения цепи.
  • Если зубчатый упор не используется, пильная шина должна стоять под максимально плоским углом.
  • Расстояние до следующего рабочего места должно составлять не менее половины длины дерева.
  • Необходимо правильно определить направление падения дерева, зазор, в который оно упадёт и пути отхода.

Для запуска бензопилы требуется поместить рычаг в крайнее положение, дважды медленно потянуть за стартёр, а затем несколько раз потянуть быстро и резко. По завершении работ внутри устройства не должно оставаться бензина. Топливная смесь стареет, а потому должна заготавливаться на короткий срок. Штиль 180 работает только на моторном масле STIHL для двухтактных двигателей. Одна часть масла соединяют с 50 частями бензина.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

  1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
  2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
  3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
  4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Распространённым видом цепных пил является бензопила. Такое устройство широко применяется при строительных работах, заготовке дров и других разнообразных операциях с древесиной. Но насколько бы качественным инструментом ни было приспособление, в его работе могут возникнуть неисправности. Ремонт бензопилы «Штиль 180» выгодней провести самостоятельно, так как это сэкономит не только деньги, но и поможет разобраться в её устройстве.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.

После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.

Регулировка карбюратора бензопилы штиль 250

Рис. 2. Регулировка карбюратора бензопилы Штиль 250.

Пошаговая регулировка карбюратора Штиль МС 250 со счетчиком оборотов осуществляется в следующей последовательности:

  1. Заглушить двигатель, винты H и L следует закрутить до упора, затем вывернуть оба на один оборот.
  2. Двигатель завести, прогреть. На максимальных оборотах винтом Н добиться максимальной частоты коленчатого вала 14000 об/мин, зафиксированной тахометром либо счетчиком оборотов двигателя. Удерживать максимальные обороты двигателя не более 10 секунд.
  3. Болтом LA упора холостого хода добиться начала движения цепи. После этого повернуть болт LA на ¼ оборота против часовой стрелки.
  4. Проверить разгон механизма бензопилы Штиль 250. Регулировка карбюратора продолжается, если обороты холостого хода неустойчивы или бензопила разгоняется недостаточно. Винт L необходимо слегка повернуть против часовой стрелки. Пила при этом должна быстро набрать обороты, устойчиво функционировать на холостом ходу. Окончательно подкорректировать работу винтом LA. По тахометру холостой ход должен соответствовать каталожному значению 2800 об/мин.

Аналогично производится регулировка карбюратора бензопилы Штиль 211 своими руками.

В своей статье автор максимально подробно осветил все детали регулировки всем знакомого механизма производства Германии под названием пила Штиль 250. Регулировка карбюратора несложная и доступная каждому домашнему мастеру. Выполняя рекомендации, изложенные автором статьи, каждый может настроить свою бензопилу Штиль 250 и наслаждаться ее безупречной работой.

Соотношение топливной смеси

Моторное масло для двухтактных двигателей STIHL 1:50:

1:50 = 1 часть масла + 50 частей бензина

другие марочные моторные масла для двухтактных двигателей классификации ТС:

1:25 = 1 часть масла + 25 частей бензина

Примеры соотношений топливной смеси:

Количество бензина STIHL — масло для двухтактных двигателей Другие моторные масла спецификации 2Т-ТС
литрылитры(см³)литры(см³)
10.02(20)0.04(40)
50.10(100)0.20(200)
100.20(200)0.40(400)
150.30(300)0.60(600)
200.40(400)0.80(800)
250.50(500)1.00(1000)

Если остались вопросы, по регулировке, посмотрите видеоинструкцию по регулировке карбюратора на бензопиле Штиль 230 и 250:

Двигатель внутреннего сгорания работает, сжигая предварительно подготовленную смесь из воздуха, масла и бензина. Регулировка карбюратора бензопилы нужна, чтобы приготовить смесь в необходимой пропорции. От работы карбюратора зависит, будет ли двигатель работать с заявленной мощностью или заглохнет.

Независимо от компании изготовителя, принцип и порядок работы карбюратора двигателей внутреннего сгорания одинаков. Для смешения воздуха и горючего, карбюратор представляет прибор, включающий:

  • воздушную трубку с сужением;
  • систему подачи топлива;
  • регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

Признаки хорошей работы карбюратора бензопилы:

  • двигатель работает ровно, напоминая по звуку четырехтактный;
  • быстрый набор оборотов;
  • на холостом ходу цепь не прокручивается.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции. Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

  1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
  2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
  3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
  4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
  5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
  6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

  • заклинивает движение цепи;
  • произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

  • вывернуть свечу и оценить ее внешний вид;
  • уточнить расстояние между магнитами и катушкой (до 0,2 мм);
  • проверить искру.

Поплавковые карбюраторы

Принцип работы мембранных и поплавковых карбюраторов одинаков. Отличие в том, что в старых карбюраторах вместо мембраны использовали поплавок. Это герметичная легкая ёмкость из медного сплава со стальной осью по центру. Нижняя часть оси входит во втулку на дне камеры и служит для удержания поплавка. Верхняя сделана в виде иглы.

Поплавки выходили из строя из-за потери герметичности и окислов в канале, когда игла в нем начинала застревать.

Мембранный карбюратор подходит для бензопил наилучшим образом. Сам принцип работы остается неизменным более полувека, но качество этих устройств постоянно улучшается. Они становятся легче, компактнее, образуют более качественную топливную смесь. В итоге ДВС бензопил с современными карбюраторами потребляют меньше топлива и выбрасывают меньше вредных выхлопных газов в атмосферу.

«>

Снятие и разборка двигателя

Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.

Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.

Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.

Неисправности Масляного Насоса Штиль 180 Бензопилы

Как самостоятельно осуществить ремонт неисправностей бензопилы штиль: советы Ремонт бензопилы штиль потребитель может осуществить самостоятельно благодаря простоте конструкции. Зарекомендовавший в строительном сегменте инструмент обладает мощностью 1400 Вт, объемом двигателя 31 куб. см.

Стоимость ремонтных работ в сервисе достаточно высокая. Во многих случаях собственные технические знания позволяют потребителям произвести ремонт бензопилы штиль 180 своими руками.

Наиболее распространенные виды неисправностей бензопилы

Эксплуатация бензопилы штиль 180 осуществляется в соответствии с инструкцией, прилагаемой к инструменту. Систему пуска пользователь включает после того, как будет убежден в наличии масла, бензина, и удостоверится в правильности натяжения цепи.

Работа с инструментом начинается после его безопасной фиксации в руках. При обнаружении отказа работы инструмента, необходимо определить чем вызваны неисправности бензопилы штиль.

Причинами, вызвавшими неисправность инструмента могут быть:

  • появление протечки в масляной системе;
  • образовавшиеся обрывы в шнуре картера;
  • неисправности карбюратора;
  • попадание воздуха в картер через сальники;
  • изношенное состояние червячной шестерни в маслонасосе;
  • не появляется искра на сечении зажигания;
  • изношенность ведущей звездочки;
  • нарушение целостности проушины под рычагом управления.

Для проведения самостоятельного ремонта, вышедшей из строя бензопилы штиль, применяются инструменты, которые имеются в запасе у каждого потребителя.

  • отвертки;
  • ключи торцевые и гаечные;
  • шестигранники;
  • вакуумметр, применяемый для определения дефектов в сальниках, карбюраторе, картере;
  • воздушный компрессор, используемый при продувке и очистке узлов и агрегатов;
  • т-образный ключ STIHL Torx 27;
  • стопор, ограничивающий ход коленчатого вала;
  • съемник под подшипник.

Действия при обнаружении неисправности в различных частях агрегата

Распространены такие неприятные явления, как потеря мощности, отсутствие подключения, и поддержки холостого хода. Причинами такого поведения инструмента являются возникшие неисправности карбюратора бензопилы. Это выражается в загрязнении частичками пыли, опилок. Такая поломка без проблем устраняется самостоятельно.

Чистка карбюратора производится с применением:

  • небольшого количества бензина;
  • крестовидной отвертки;
  • кисти;
  • головки, размером 8.

Алгоритм снятия и установки

В случаях, когда необходима чистка карбюратора Штиль 180 или его разборка, для начала потребуется снять узел с бензопилы. Делать это необходимо с соблюдением определенного алгоритма действий:

  1. Надеть защитный чехол для бензопилы на шину.
  2. Снять верхнюю крышку бензопилы.
  3. Открутить две гайки крепления воздушного фильтра и карбюратора.
  4. Снять корпус воздушного фильтра.
  5. Отсоединить провод от рычага управления двигателем.
  6. Аккуратно вынуть рычаг из посадочного места в корпусе, одновременно отсоединив от него тягу воздушной заслонки.
  7. Потянуть карбюратор на себя и отсоединить подачу топлива, а также тягу дроссельной заслонки.

Для облегчения демонтажа, можно дополнительно раскрутить заднюю рукоятку и отсоединить тягу дроссельной заслонки сначала от нее, а потом только от карбюратора. Это может потребоваться, т. к. без определенного опыта отсоединить тягу от карбюратора достаточно проблематично и проще сначала разбирать ручку.

Устанавливать деталь на место, следует выполняя обратный порядок алгоритма.

При снятии и установке рычага управления двигателем бензопилы, стоит быть предельно внимательным, т. к. посадочное место на корпусе пилы, является слабым звеном пилы, и очень часто малоопытные пользователи его ломают.

Порядок и последовательность разборки и регулировки карбюратора бензопилы Stihl 180

Подготовительные работы

Прежде всего необходимо уяснить, что карбюратор любого двигателя — это узел, в который сходятся потоки воздуха и бензина. Поэтому для нормальной его работы эти потоки должны приходить в исправном, не забитом виде. Кроме того, продукты сгорания в двигателе должны свободно покидать камеру через глушитель. Поэтому каждый раз, перед ремонтом и настройкой карбюратора в обязательном порядке проверяем:

  • Воздушный фильтр на впуске;
  • Снимаем и чистим глушитель;
  • Проверяем отсутствие проблем с топливной системой — шланги подачи, исправность работы бензобака (работа сапуна компенсации пониженного давления, смотри выше);

В принципе, даже не так жизненно необходимо крутить обороты холостого хода. Исправные элементы уже дадут нормальные характеристики работы.

Снятие карбюратора

Лучше всего процесс снятия показан на приложенном внизу видео. Там же продемонстрированы основные минимальные шаги для того, чтобы привести узел в рабочее состояние. Схематично этот процесс выглядит так: снять крышку, тяги, выкрутить агрегат.

Замена и проверка мембран

Значительная часть проблем с узлом связана с задубевшими или неисправными мембранами карбюратора. Проще всего их заменить, если это давно не делалось. В мастерских магазинах или на Алиэкспрессе продаются целые ремкомплекты (стоимость их около 200 рублей), содержащие все необходимые мембраны.  Иногда за сумму порядка 600 рублей можно купить себе запчастей на весь срок эксплуатации бензопилы (см. рис.).

Причем конкретно в этом случае в комплект входят и коромысло с иглой, которые также подвержены износу и в некоторых случаях требуют замены. Одним словом, за цену нового узла можно ремонтировать старый практически неограниченное количество раз. Если считать что пять — это на самом деле пожизненный набор.

Вариант ремонта и прочистки карбюратора без применения ремкомплектов

В некоторых случаях отличные результаты дает следующий метод — вынимаем карбюратор, снимаем все мембраны (сверху и снизу), а затем то, что осталось, оставляем отмокать в ацетоне на несколько часов. Зачастую в жиклеры и каналы просто попадают посторонние предметы и вещества (иногда там находят, например, следы герметиков!). Поэтому простая прочистка дает отличный эффект. Без расходов и замен мембран. Хотя решение о их замене  необходимо принимать по месту, руководствуясь их состоянием.

Достоинства и недостатки

Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.

У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.

Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.

Бензопила Штиль 180 не заводиться: причины и ремонт

Вопрос: Почему имеется люфт цепной звездочки на бензопиле Stihl 180?

Ответ: Износ игольчатого подшипника чашки сцепления, но даже на новой пиле цепная звёздочка имеет минимальный люфт!

Вопрос: Цепная мотопила Штиль 180. Вторая заливка бензина, полный бак. Снизу сочиться бензин. Почему?

Ответ: Могла выскочить резинка бензошланга, может переливаться через сапун бензобака. Первое нужно исправить, второе допустимо!

Вопрос: У бензопилы Штиль 180 при работе не движется цепь, пока рычаг тормоза в среднем положении, и начинает вращаться только когда его двигаешь на себя.

В чем может быть дело?

Ответ: Тормоз цепи у бензопилы имеет два положения: крайнее, «от себя», — это тормоз в рабочем положении «включен», цепь не двигается; крайнее «к себе», двигаем до щелчка, — это тормоз в взведенном положении, цепь вращается.

У вас, скорее всего, тормоз включен, надо перевести ручку в положение крайнее «к себе», т.е. тянем ручку до щелчка и, если это не помогает, значит тормоз неисправен и необходимо обратиться в сервисный центр!

Вопрос: Как правильно отрегулировать карбюратор бензопилы Штиль МС 180?

Ответ: У цепной пилы Stihl 180 регулируется только холостой ход, так как карбюратор завальцован и настроен на заводе-производителе. Холостой ход регулируется так, чтобы цепь при минимальных оборотах не вращалась, либо по тахометру.

Вопрос: Подскажите что делать. Не заводится бензопила штиль 180. Искра есть, но заливает свечу, и заводиться, не хочет. С чего начать ремонтировать или разбирать?

Ответ: Все ремонты надо начинать с того, что снять глушитель и посмотреть, как выглядит поршень.

Вопрос: Не глохнет бензопила Stihl MS 180 при переводе рычага вверх, глушу воздушной заслонкой, что делать?

Ответ: Перемещая рычаг вверх вы прерываете контакт, в вашем случае контакт не прерывается, «отошла» (отогнулась) контактная пружина, возможно обрыв провода контактной пружины, износ вала управления (рычага который вы поднимаете вверх).

Вопрос: Подскажите, как на бензопиле Штиль 180 провести замену пружин сцепления?

Ответ: пружины сцепления заменить можно даже и без снятия муфты. Нужен только небольшой, но прочный крючочек из прочной проволоки и штатный «свечной» ключ. Снимаем чашку, одеваем ключ на шестигранник муфты и крючочком отцепляем растянутую пружину.

Сразу на её место ставим новую — там просто. Пальцами зацепляем один крюк пружины, а крючком натягиваем второй в отверстие. Он зацепится, потом отвёрткой продавливаем его, чтобы заскочил в отверстие как следует.

Поворачиваем коленвал на 1/3 оборота, снова одеваем ключ на шестигранник, удерживаем от проворачивания и так же меняем пружину на новую. Дальше — третью. Ставим чашку на место, работаем. А проверить состояние пружин можно тоже пальцами.

Растянутая пружина позволяет грузикам шевелиться на крестовине и сама снимается очень легко. Когда заменяем пружинки на новые, сцепление должно стать, как монолит и оттянуть грузики пальцами не возможно, только если упереться отвёрткой.

Вопрос: Возможна ли установка на бензопилу Stihl MS 180 вместо стандартной шины 30 см, 1,3 шины от 170-го на 30 см, но с пазом 1,1? чем вообще грозит такая замена?

Разборка бензопилы штиль 180 — DRIVE2

Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…

Полный размер

был значит сарай

Полный размер

штиль пока работает исправно

Полный размер

снимаем крышки с бачков

Полный размер

снятие катушки зажигания

Полный размер

открутив три самореза снимаем крышку зажигания

Полный размер

открутив две гайки снимаем воздухозаборник

Полный размер

на этих же шпильках и карбюратор и его снимаем

Полный размер

снимаю вал

Полный размер

снимаем топливный бачёк.

Можно уже приступать к демонтажу ручек которые как бы держат всю конструкцию, а для этого нужно отвёрткой снять три заглушки

Полный размер

забыл снять когда вынимал заглушки

Полный размер

разбираем сцепление

предварительно крутя ротор и смотрел в снятое с глушителя отверстие

Полный размер

наблюдаю за поршнем поворачивая ротор

Полный размер

можно вставлять шнурок

Полный размер

стопорим коленвал

вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.

Полный размер

отворачиваю в направление стрелочек

Полный размер

Полный размер

Полный размер

Полный размер

Отвернув эти четыре болта вынимаем коленвал с поршнем

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
