Станок для заточки цепей sturm

Почему не напильником

Цепь бензопилы можно заточить и вручную. На форумах периодически встречаешь советы по правильной заточке, а также мнение о том, что «все эти ваши станки» — полная ерунда.

Ряд преимуществ, которые даёт заточка на станке, регулярно опровергают данное мнение.

1. Станковая заточка намного быстрее — на одну цепь уходит несколько минут, в то время как опытный человек потратит на среднюю цепь не менее получаса. Ну а новичок и вовсе будет возиться полдня. Ну а время — это всё-таки деньги.
2. Станок позволяет получить точную геометрию заточки, одинаковую на всех звеньях. Вручную подобный результат может получить только тот, кто всю жизнь точил цепи.
3. Станком может воспользоваться даже неопытный пользователь. Для качественной ручной работы необходим навык, который нарабатывается годами.

На что смотреть при выборе

Рассмотрим критерии, требующие обязательного исполнения при выборе изделий схожего применения.

1. Мощность. Чем большую мощность имеет точильный станок, тем большую нагрузку можно давать на точильный круг, не рискуя перегреть двигатель. Чем более крупные инструменты и детали предполагается точить, тем большая мощность необходима. В заточке тонкого и мелкого инструмента (ножей-граверов или резьбы по дереву, тонких сверл и стамесок) большая мощность не нужна. Использование в быту предполагает параметр мощности в 150-250 Вт, а в заточке топоров, лопат и цепей справится станок с наибольшей выходной мощностью.
2. Максимальные обороты. Оптимальная частота вращения точильных станков подобрана давно: 2700-3000 об/мин. Меньшая скорость ведет к снижению производительности, при большей скорости материал затачиваемых изделий начнет перегреваться. Большие скорости необходимы только при заточке твердосплавных инструментов мелкоабразивными (алмазными) дисками. Зерно такого диска настолько мелкое, что на обычной скорости его производительность будет слишком мала. Поэтому режущие элементы из твердых сплавов (головки буров перфоратора, головки сверл, напайки на дисковых пилах) точат алмазными дисками на частотах до 15000 об/мин.
3. Диаметр круга. Чем более крупный инструмент планируется точить, тем больший диаметр круга необходимо использовать у станка: маленький круг при заточке кос и топоров быстро сточится и потребует замены. Кроме того, большой абразивный круг имеет высокую инерционность – это обеспечивает более ровную шлифовку и равномерную нагрузку на двигатель, что благоприятно сказывается на его сроке службы. В то же время диаметр круга прямо связан с мощностью станка и, соответственно, с его ценой. Соответственно, в заточке мелкого инструмента использование кругов большого диаметра нецелесообразно.
4. Толщина круга. Так же, как и диаметр, зависит от размеров обрабатываемого инструмента. При заточке стамесок и других режущих инструментов небольшой ширины, целесообразно подобрать круг толщины чуть большей, чем ширина затачиваемого инструмента. Еще один довод в пользу более толстых кругов: тонкий круг быстрее изнашивается или теряет форму, что приводит к его разбалансировке. И в том и в другом случае круг потребуется заменить. Но большая толщина круга увеличивает его массу, и, соответственно, требует большей мощности двигателя.
5. Габариты. Установка настольного электроточила не занимает большого пространства. Его можно расположить на столе, верстаке, широком подоконнике. Главное, чтобы это была ровная массивная плоскость, способная погасить вибрации от точильного камня. Кроме того, необходимо помнить, что, несмотря на защитные кожухи, при заточке и шлифовке вокруг точила разлетается мелкая пыль из отработанного абразива и сточенного металла. Некоторые точильные станки поставляются с лампами на гибкой штанге, помогающей осветить рабочее пространство. Если приобретаемое оборудование не укомплектовано таким осветительным прибором, его следует приобрести отдельно. У точильного оборудования мощностью более 500 Вт в основании обычно предусмотрены два или четыре отверстия-крепления к верстаку. Если в соответствии с паспортом станка такая установка является обязательной, ни в коем случае не следует пренебрегать этими указаниями.
6. Безопасность. Каждый точильный аппарат с завода поставляется со специальной инструкцией, обладающей указаниями по пользованию девайсом. Например, перед самым началом работы со всеми станками, необходимо внимательно ознакомиться с данными требованиями и никогда не пользоваться прибором, если на нем закреплен неправильный точильный круг (диаметр, толщина). Также к этому добавляется правильное заземление корпуса и двигателя изделия, например, в розетках европейского типа это происходит через соответствующий контакт, а на других девайсах – посредством специального болта.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА МОДЕЛИ BG60016

• Sturm BG60016 — это производительный, специализированный профессиональный станок предназначен для заточки цепей для бензиновых и электрических пил, применяемый в ремонтных мастерских и в домашних хозяйствах.
• Данная модель снабжена мощным и надежным электродвигателем в 160вт, благодаря которому скорость вращения рабочего диска может достигнуть 3000об/мин, что позволит иметь инструменту высокую производительность, а так же долгий срок службы.
• Вес аппарата составляет всего лишь 2.5 кг, что обеспечивает инструменту необычайную легкость, так же он чрезвычайно удобен при необходимости выполнения продолжительных работ, так как при длительном использовании он почти не вызывает чувства усталости.
• Специфической особенностью данной модели является высокое качество производимой им заточки, что делает его более высокопроизводительным и эффективным, и соответственно значительно экономит время на выполнение той или иной операции.
• Этот аппарат исключительно надежен и прост в эксплуатации, он подходит как для профессионального использования, так и для бытового применения.
• Так же этот станок является достаточно прочным и качественным, так как имеет ударопрочную литую металлическую основу, которая обеспечивает оптимальную устойчивость во время проведения рабочего процесса.
• Этот инструмент снабжен надежным и удобным прозрачным защитным экраном, который гарантирует оператору максимальную защиту от вылета стружки и искр.
• Установленная в инструменте функция точной настройки угла необходимой заточки значительно расширяет круг решаемых этим инструментом задач.
• Так же этот аппарат снабжен возможностью применения абразивных или алмазных дисков размером 100×10×3.5мм., что делает инструмент более производительным и гарантирует более точный и качественный рез при работе с заготовками.
• Инструмент оборудован специальными, исключительно удобными, регулировочными механизмами, которые позволяют произвести более точную настройку инструмента.
• Заточка цепи данным аппаратом происходит в минимальные сроки, которые составляют всего 10 минут.
• Так же аппарат снабжен пылезащищенным включателем.

Главные элементы конструкции

Оборудование представляет собой монтажный отрезной прибор, единственное отличие в дисках. Вместо острого, в станке устанавливается шлифовальный. Стоимость одного заточного изделия редко превышает 200 рублей, а его эффективность и эксплуатационные характеристики находятся на высоком уровне. Часто используют точильный круг, толщина которого равна 3.5 мм, допускается меньшее значение.

Диск фиксируется на раме, где присутствует подвесная головка и зажимается надежными тисками. Рабочая часть пилы устанавливается на конструкции при помощи специальных зажимов. Диск плавно перемещается по каждому режущему элементу, производя заточку.

Перед использованием точильного станка, важно произвести предварительные настройки. Угол наклона должен соответствовать шагу звеньев, только так можно добиться профессиональной заточки

Перед использованием прибора, следует уделить внимание инструкции, особенно неопытным пользователям. Там описывается способ работы, технические характеристики оборудования, советы по настройке, а также правила хранения и эксплуатации

Некоторые люди создают такие станки собственноручно, они просто переделывают главные элементы монтажной пилы

Однако такое способен делать не каждый человек, это важно учитывать перед тем, как пытаться сэкономить пару тысяч. Ведь есть риск поломки пилы из-за неаккуратных действий

Кроме заточки станок дает возможность расправлять звенья цепи, что очень важно в некоторых моментах. Так как такое действие дает возможность продлить функциональные возможности изделия

№5 — Вихрь СЗЦ-200

Цена — 1899 рублей

Еще один отечественный станок, подходящий для заточки как бензопилы, так и цепей электрических агрегатов. Ударопрочный корпус защищает внутренности агрегата от возможных механических повреждений, а прозрачный пластмассовый экран предотвращает попадание летящих искр на руки и одежду. Для такого маленького станка СЗЦ-200 весьма мощный, питается от сети 220В и выдает аж 200Вт. Агрегат имеет защиту от пыли, подходит для ежедневного использования и может работать как с обычными бытовыми бензопилами, так и с профессиональным оборудованием. Литое металлическое основание обеспечивает высокую надежность и устойчивость конструкции при скорости вращения диска до 6000 оборотов в минуту. Размер шлифовального круга — 100 мм, без упаковки станок весит чуть больше 2 кг.

Вихрь СЗЦ-200

Причины, вызывающие необходимость заточки цепи

Цепь имеет простую конструкцию из звеньев с зубьями. У них непростая геометрическая форма с двумя перпендикулярно расположенными резцами, которые выполняют:

• надрез распиливаемой поверхности;
• удаление стружки, а также обеспечение ширины пропила.

Материалом является сталь с нанесённым сверху хромовым покрытием.

Причины притупления зубьев:

• интенсивная эксплуатация бензопилы;
• попадание металлических предметов;
• неправильная эксплуатация;
• взаимодействие с твёрдыми породами.

Эксплуатация затупленного инструмента небезопасна. Время резки замедляется, расход бензина повышается, а усиление вибрации разрушает корпус.

Рейтинг заточных станков 2020

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

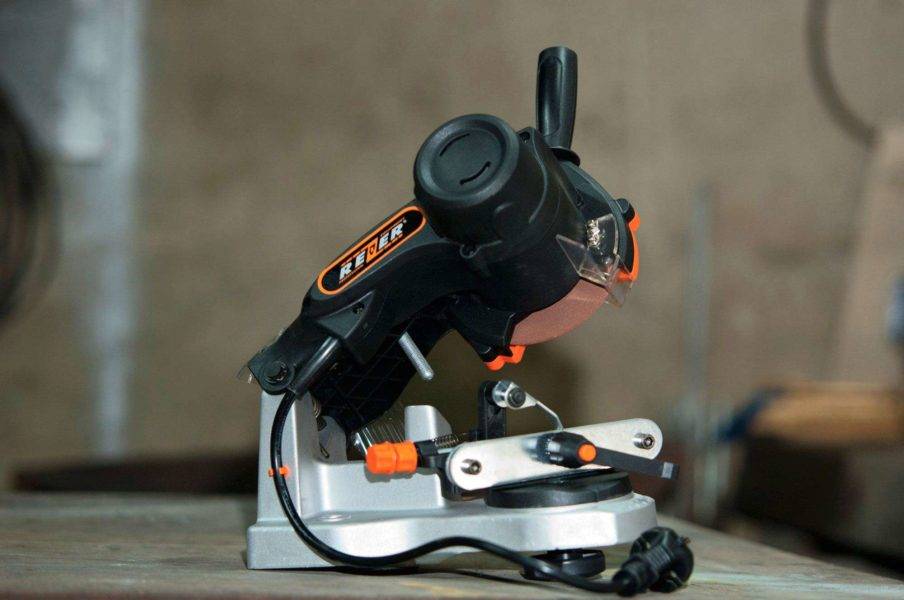

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: лучшие масляные компрессоры 2020

Достоинства данной модели

• Оптимальное соотношения качества и цены
• Наличие быстрой и простой регулировки глубины пропила и угла наклона
• Наличие плавного старта
• Чистота рабочего стола
• Мощный и высокопроизводительный двигатель
• Высокая надежность аппарата
• Наличие жесткой фиксации заготовки
• Наличие специальных отверстий в станине для крепления аппарата к верстаку
• Эргономичный дизайн инструмента
• Наличие специального защитного кожуха
• Высокое качество и точность распила
• Надежная и качественная конструкция
• Удобная нескользящая эргономичная рукоятка
• Простота и удобство использования
• Адекватная цена

Принцип действия и классификация

Конструкция похожа на монтажную пилу со шлифовочным диском в подвесной головке, закреплённой на опорной раме, вместо отрезного.

Поворотные тиски фиксируют пильную часть, а каждый зубец последовательно обрабатывается подводимым точилом. Нужный угол самостоятельно выставляется оператором по шагу между звеньями. Как правило, толщина круга составляет 3.5 – 4.0 мм.

Чтобы максимально остро обработать каждое звено надо расположить диск перпендикулярно цепи. Продлить ресурс можно отдельной правкой каждого зубца.

Следует помнить, что станком также выравнивается полотно бензопилы. С этой целью выбирается наименьший зубец, под который подгоняются все остальные. При одинаковых размерах нагрузка на внутренний механизм снижается. Кроме того выравнивание предотвращает распад звеньев.

Подведение итогов

Таким образом, лучшим станком является устройство, которое по всем характеристикам отвечает заявленным требованиям и имеет положительные отзывы у пользователей. Сравнивая параметры большинства изделий, можно выбрать отличный вариант, новинки из универсальных моделей по доступной цене.

Важно не совершить ошибки при выборе. Следует помнить, что российский рынок предложений почти на 20% наполнен подделками из Китая, копирующими внешние формы инструментов от признанных производителей. Поэтому покупка дешёвого станка, изготовленного неизвестными умельцами, может оказаться неудачным приобретением

В таком случае он не будет отвечать предъявляемым требованиям и не обеспечит обязательства по гарантии

Поэтому покупка дешёвого станка, изготовленного неизвестными умельцами, может оказаться неудачным приобретением. В таком случае он не будет отвечать предъявляемым требованиям и не обеспечит обязательства по гарантии.

Решить вопрос – товар какой фирмы лучше брать, можно только путём обращения в магазины или представительства проверенных компаний, имеющие необходимые лицензии. Лучшие производители дорожат репутацией.

Удачных покупок!
