Станок для производства шлакоблоков

Процедура изготовления шлакоблоков с использованием самодельного вибропресса

Замешивать рабочую смесь можно вручную, но использование бетономешалки существенно упростит эту работу и улучшит качество раствора. Если объемы строительства большие, бетономешалка наверняка пригодится и для ведения других общестроительных работ, в противном случае можно одолжить её у знакомых.

Готовая смесь укладывается в матрицу, после чего на раствор воздействуют прижимным пуансоном и вибратором. После окончания уплотнения форма поднимается, оставляя готовые блоки в поддоне. Весь процесс, от засыпки раствора до поднятия матрицы, занимает около минуты (при использовании жесткого раствора и вибрации с большой амплитудой).

Время затвердевания готовых изделий при их самостоятельном изготовлении – от недели до месяца, в зависимости от условий окружающей среды. Если хранить их в сухом и теплом помещении, для достижения нужной степени готовности будет достаточно 5-7 дней, при хранении извне и температуре воздуха не ниже 20 градусов – около месяца. Приготовление строительных блоков при более низких температурах не рекомендуется.

При использовании таких форм раствор должен быть однородным и достаточной густоты, чтобы заполнить эти формы без образования пустот

Применение и виды шлакоблоков

Сейчас этот строительный материал чаще используют при возведении нежилых построек: гаражей, сараев, бассейнов, хозяйственных пристроек, заборов. Это связано с особенностями шлакоблока.

Есть несколько видов материала:

  • Полнотелые, стеновые. Это прочные блоки, которые применяют при создании конструкции постройки, несущих стен.
  • Полнотелые, фундаментные. Используются при закладке фундаментов. Долговечны, отличаются повышенной прочностью, не дают усадки, материал не крошится.
  • Пустотелые. Имеют внутренние пустоты. Дешевле, но менее прочные. Нужны для внутренних стен и перегородок.
  • Облицовочные. Имеют декоративное покрытие, фактуру на одной из сторон. Применяются для отделки стен и заборов с лицевой стороны.

Как сделать вибростанок?

Изготовление шлакоблока в домашних условиях способом отливки занимает довольно много времени. Качество полученных изделий несколько уступает тому, которое может быть получено при использовании метода вибропрессования. Но для этого требуется специальное оборудование — станки для шлакоблоков, которые можно купить или изготовить самостоятельно.

Самая доступная и простая установка — вибростол. Для создания такого станка для шлакоблоков своими руками потребуются:

  • доски или металлопрофиль для основания;
  • плита из металла или деревянный щит;
  • мотоциклетные амортизационные пружины;
  • двухвальный электродвигатель мощностью 0,5-0,7 кВт.

Чтобы построить станок для производства шлакоблоков своими руками, потребуются и рабочие инструменты: дрель, болгарка или пила, сварочный аппарат и пр. Используя чертежи (рисунок), домашний мастер в состоянии собрать раму для основания, на которой закреплены 4 пружины. Сверху на эту конструкцию надо уложить прочный деревянный щит или металлическую плиту. Крепление столешницы к пружинам можно произвести сваркой или резьбовым соединением. Размеры основания и столешницы должны быть достаточными для установки имеющихся форм, или сами матрицы могут быть изготовлены по размеру имеющейся плиты.

На нижней стороне столешницы требуется жестко закрепить электродвигатель. Для того чтобы при его работе создавалась вибрация нужной частоты и силы, на валы двигателя надо установить эксцентрики. Это могут быть металлические пластины с отверстием, смещенным относительно центра или шкивы, на которые с одного края наварен небольшой груз.

Назначение этих деталей состоит в том, чтобы разбалансировать равномерное вращение вала и создать при его работе вибрацию, которая будет передаваться столешнице, закрепленной на пружинах. Размер эксцентриков или вес груза придется подбирать индивидуально, в зависимости от мощности двигателя и числа оборотов.

Форма с залитым раствором устанавливается на столешницу. При включении двигателя и производимой им вибрации раствор уплотняется и немного оседает. Изготовление шлакоблоков своими руками при помощи такого станка требует заполнения матрицы с небольшим излишком. Прессование на вибростоле производится до тех пор, пока уложенный в форму бетон не приобретет прочность, позволяющую снять опалубку и перенести изделия со столешницы на место сушки. Для самодельного станка это время лучше определить экспериментально.

Для более сложной модели станка будет нужен листовой металл толщиной 2-3 мм и сварочный аппарат. В этом случае из металла надо сварить короб нужной величины с ячейками или одинарный, для изготовления 1 блока. Размеры, указанные на чертеже (рисунок), позволяют получить изделие стандартного размера 20х20х40 см.

Станок для изготовления шлакоблоков

Короб не имеет дна и нуждается в установке на ровном основании (металлической пластине). На его боковые (короткие) стороны для устойчивости можно дополнительно наварить 2 отрезка трубы, длиной больше, чем ширина ящика. Это позволит сооружению не опрокидываться при вибрации. На верхний периметр наварены бортики, которые позволяют аккуратно заполнить матрицу.

Образователи пустот в этом случае расположены сверху и представляют собой круглые или квадратные в сечении металлические детали. Их ширина по мере углубления в полость матрицы должна становиться меньше, образуя перевернутый конус или пирамиду. Это необходимо для легкого снятия короба с изделия. Образователи пустот закреплены на стенках короба узкой металлической полосой.

Внутри короба на расстоянии 20 см от нижних кромок приварены 2 ограничителя для прижимной пластины. Пластина должна иметь ручки для снятия ее с изделия и прорези в форме сечения образователей пустот.

К внешней стороне матрицы прикреплен электродвигатель с эксцентриками. При работе двигателя в течение 5-15 с масса бетона, залитая в короб, прессуется. Прижимная пластина постепенно опускается на ограничители.

Разновидности станков

На начальной стадии производства потребуется потратить немало сил на поиск приемлемого по стоимости сырья и оборудования. Оборудование для домашнего производства будет состоять из станка и бетономешалки. Бетономешалку можно купить в строительном магазине, взять в аренду или приобрести товар, бывший в употреблении. Без нее очень сложно делать однородную консистенцию из цемента, что будет отражаться на качестве готовых изделий.

Станок для изготовления блоков можно приобрести в магазине или сделать собственными руками. Детали для его изготовления, по большому счету, найдутся в каждом доме. Вибростанки для производства шлакоблоков можно разделить на несколько категорий:

  • Ручной вибропресс.
  • Полумеханический вибропресс.
  • Вибростанок повышенной мощности.
  • Автоматический.

На начальном этапе производства и для последующего небольшого частного производства автоматическая модель не понадобится.

Среди ручных вибропрессов можно найти разнообразные модели. Самые простые и доступные большинству людей по стоимости модели предназначены для производства одного блока. Небольшие габариты станка позволяют работать с ним на минимальной площади участка. Мощность двигателя не превышает 200 Вт, но за один час позволяет сделать около 25 единиц изделий.

Небольшой вес — не более 20 кг — позволяет легко перемещать аппарат по территории.

Приобрести новый станок можно за минимальную цену около 5500−8000 рублей. Модель с матрицами для производства трех различных блоков обойдется немного дороже и будет стоить около 10000 рублей. Если необходимо сэкономить, то можно приобрести станок, бывший в употреблении, но следует учесть, что в этом случае на него не будет гарантии.

Сделать вибростанок своими руками и существенно сэкономить на приобретении оборудования не составит большого труда. Но как правило, такие модели отличаются низкой производительностью. Такое оборудование больше подходит для развлечения, нежели для работы.

Полумеханические станки

Полумеханические вибропрессы также используются в домашнем производстве блоков. Для их установки и применения потребуется большая территория, чем в первом случае, что объясняется принципом их работы:

  • Станок оснащен рычажным механизмом и матрицей.
  • Матрица позволяет снимать готовые изделия со станка, оставляя их на полу.
  • Станок необходимо смещать в сторону, оставляя на полу заготовки блоков для просушки.

Приобрести такие устройства можно за 13000−25000 рублей. Их стоимость варьируется в зависимости от количества матриц. Соответственно, и производительность будет варьироваться от 30 до 60 пустотелых шлакоблоков за час.

Вибростанки увеличенной мощности можно приобрести для увеличения производительности. Принцип работы аналогичен полумеханическому устройству, но оснащение более мощным электрическим приводом позволяет увеличить выпуск изделий.

Такие станки имеют прижимную крышку, что освобождает рабочего в процессе производства осуществлять данную функцию вручную. Весит такой станок около 220 кг, что потребует для его установки специального помещения с ровным полом. Один цикл производства рассчитан на выпуск четырех блоков.

Работают такие станки от сети в 380 В и стоят от 40 до 60 тысяч рублей, в зависимости от комплектации. Такие машины позволяют выпускать более качественные изделия, в сравнении с простыми устройствами.

Самостоятельное изготовление материала

Сам процесс изготовления шлакоблока совсем несложный. Сначала делают для производства шлакоблоков смесь в необходимых пропорциях, далее загружают ее в формы с горкой, далее заполненные формы устанавливают на вибростол и трамбуют. Готовые блоки вынимают и складируют.

Технология достаточно проста, но в работе есть свои нюансы. Уплотняют смесь обычно на вибростоле. Но на покупку оборудования можно не тратиться. Если есть виброшлифовальная машина для зачистки шпатлевки, можно использовать ее. Но стоит учитывать, что эта машина не сможет утрамбовать очень густую смесь. Еще один вариант: использовать для трамбовки маломощный перфоратор.

Еще один важный этап – сушка блока, от качества которой будет зависеть прочность изделия. При самостоятельном изготовлении блок на некоторое время рекомендуется оставлять в форме для засыхания (от 2 до 4 часов). Необходимое для засыхания время можно установить опытным путем. Оно во многом будет зависеть от того, сколько добавлено в раствор воды. Через 2-4 часа можно шлакоблок вынуть из формы и перенести в другое место для просушки.

Для того чтобы блоки полностью высохли, нужно подождать от 3 дней до недели. Через этот промежуток времени уже можно не бояться за целостность блоков и переходить к возведению постройки.

Шлакоблок: виды, размеры, состав

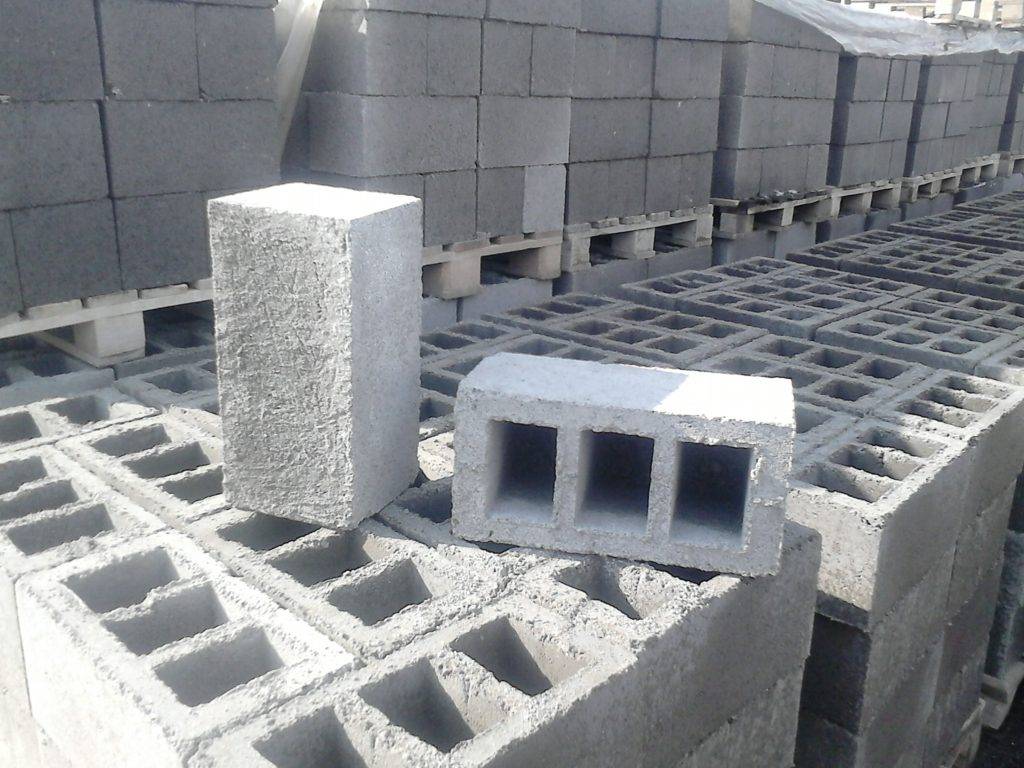

Шлакоблок – это искусственный камень прямоугольной формы и строго определенных размеров. Вид и размеры шлакоблока зависят от назначения. Чаще всего, это блок с технологическими пустотами (около 30% объема), обеспечивающими относительно небольшой вес и снижающими теплопроводность материала.

Шлакоблок рядовой

В зависимости от назначения, шлакоблок бывает:

  • пустотелым или монолитным;
  • целым или половинным;
  • рядовым или лицевым;
  • несущим или перегородочным.

Декоративный (лицевой) шлакоблок может быть разных цветов, поверхность с лицевой стороны бывает колотая, рваная, рифленая, шлифованная. Материал используют, как правило, для строительства декоративных изгородей

Несколько основных размеров блока и вес:

  • рядовой стандартный 390х190х188 мм, вес 20 – 28 кг;
  • рядовой половинный 390х120х188 или 390х90х188 мм; вес 10 -14 кг;
  • перегородочный 390Х120Х188 мм, вес 10 -15 кг.

Материалы для производства шлакоблока

В состав шлакоблока входит вяжущее, наполнитель и вода. Название блоку дал доменный шлак, который был когда-то в избытке и использовался как заполнитель. Сегодня шлак встречается нечасто, а в качестве наполнителя шлакоблоков используют:

  • гранитный отсев;
  • кирпичную крошку;
  • щебень мелкий;
  • речной гравий;
  • песок;
  • давленый керамзит;
  • глину;
  • древесные опилки.

Вяжущее – цемент марок 300 – 600. Марка цемента зависит от требуемой прочности блока – чем выше марка, тем плотнее камень.

Гранитный отсев

Характеристики шлакоблока. Преимущества промышленного производства

Строго определенной рецептуры изготовления шлакоблока не существует, поэтому характеристики его непостоянны. В зависимости от наполнителя шлакоблок имеет:

  • Плотность (750-1 450 кг/см 3 ).
  • Прочность М30 – М150.
  • Коэффициент пустотности в среднем 0,3, не более 0,4.
  • Коэффициент теплопроводности 0,27 – 0,65 Вт/м 2
  • Срок службы (зависит от климатических условий) 30 – 150 лет.

Главное отличие промышленного производства шлакоблока – обработка сформованного камня в пропарочной камере. За сутки при температуре 80–100 о С и влажности до 100% материал набирает до 70% максимальной прочности и может сразу использоваться в строительстве. Прочностные характеристики у заводского шлакоблока примерно вдвое выше, чем у домашнего. Но материал, сделанный на станке для шлакоблоков своими руками, значительно дешевле и также вполне пригоден для строительства.

Пропарочная камера

Как сделать шлакоблок дома

Принцип производства шлакоблока прост – это заливка бетонной смеси в опалубку:

  • Для приготовления рабочей смеси перемешивают цемент, наполнители и воду. Наполнители предварительно просеивают для удаления крупных и инородных фрагментов. Объем воды не должен быть слишком большим, чтобы смесь имела полусухую консистенцию (на профессиональном сленге ‑ «гарцовка»). Пример типичной пропорции для шлакоблока повышенной прочности: наполнитель – 7 частей, крупнозернистый песок – 2 части, гравий средней фракции или гранитный отсев – 2 части, полторы части цемент, и 3 воды.
  • Форма (матрица) загружают рабочей смесью, максимально уплотняют вибропрессованием или набивкой. После уплотнения смесь досыпают до нужного объема и повторно уплотняют.
  • Сформированный блок аккуратно освобождают из формы.
  • Сушат шлакоблок в естественных условиях. Через сутки блоки можно аккуратно переместить с площадки формования на место складирования, через 5–7 дней блоки будут готовы к использованию в строительстве. Использование пластификатора позволяет ускорить твердение – уже через 6–8 часов шлакоблок можно перемещать на склад. Максимальную прочность блоки приобретают через месяц, предпочтительные условия – высокая температура и влажность.

Какие существуют особенности производства шлакоблока?

При производстве шлакоблоков особое внимание следует уделить сушке. Так, например, какая-либо вмятина или неровность испортят строительный материал

Ещё одним требованием к качеству материала является геометрия. Большое количество неровностей и изъянов – предпосылка к увеличенным расходам на отделку возведенных стен. Поэтому, чтобы изделие получилось ровным, следует наполнять форму или виброформу до краёв. Не скупитесь насыпать раствор с горкой, ведь вибрация утрясёт вашу смесь.

Пример наполнения формы

Для лучшей пластичности при замесе раствора не забывайте засыпать пластификатор в расчёте 5 г на один блок. Это избавит изделие от возможных трещин, повысит прочность и морозостойкость. Для постройки небольшой бани замешивать раствор можно вручную, но ускорить процесс поможет бетономешалка. Вам достаточно купить или одолжить на время небольшой агрегат, ёмкостью 02-0,5 куб. м.

Видео – Самодельная бетономешалка

Перед приготовлением смеси за 5-6 часов до этого увлажняют шлак. Это позволит лучше связать крупинки цемента и фракции наполнителя. Следует заметить, если вы заполняете деревянные или металлические формы без возможности подведения виброутряски, смесь должна быть жидковатой.

Как своими руками изготовить станок для производства шлакоблоков?

Доступность материалов и простота производства монтажных блоков из шлакобетона позволяют изготовить их своими руками. Шлакоблоки можно делать вручную, а можно для этой цели смастерить самодельный станок, который позволит значительно ускорить процесс производства. Прежде чем создать рабочий чертеж станка, нужно определиться, с какой целью он будет использоваться. Для возведения небольших сооружений и хозяйственных построек будет достаточно 1-2 форм, которые потребуются для изготовления монтажных блоков. Если потребуется гораздо большее количество шлакоблока за 1 рабочий цикл, то необходимо задуматься над изготовлением более мощного и производительного оборудования (например, на 4-6 и более форм за цикл).

Как изготовить формы для изготовления блоков

Цена и размер шлакоблока, а также его физические характеристики делают этот материал привлекательным для строения различных архитектурных сооружений. Приобретать готовое оборудование для его производства является достаточно хлопотным и затратным делом, а вот изготовить станок своими руками вполне реально. Для начала необходимо создать чертеж форм с учетом габаритов шлакоблока– 390×188×190 мм. Затем нужно определиться с количеством изготавливаемых блоков.

Здесь следует учитывать, что если шлакоблок будет производиться на вибростоле, то формы нужно выполнить одинарными, поскольку в ином случае их будет достаточно тяжело устанавливать на стол для утряски. Можно изготовить двойной контейнер для производства шлакоблока с промежутком 5 мм между одинаковыми секциями, куда будет устанавливаться разделительная пластина. Такой же толщины необходимо взять стальной лист (из которого мы и будем изготавливать формы). Процесс их изготовления достаточно прост:

  • делаем разметку металлического листа;
  • вырезаем нужного размера детали;
  • при помощи сварки соединяем между собой лоскуты стали;
  • посредине привариваем пластину и конусообразные цилиндры, которые будут исполнять роль пустотообразователей.

Совет прораба: сваривать листы между собой необходимо точечной прихваткой с наружной стороны, чтобы металл не повело, а внутри была цельная и ровная поверхность.

После изготовления конструкции потребуется сделать металлический поддон, который затем необходимо сварить с формой, а затем от ее края нужно отступить по 50 мм, а по длинной стороне 200-300 мм (здесь будут находиться излишки раствора после его загрузки). Высота бортика также должна быть 50 мм, чтобы раствор не высыпался при загрузке.

Чертеж для изготовления формы для шлакоблока

Конструктивные особенности станка

Как мы уже говорили, шлакоблоки своими руками в домашних условиях можно приготовить при помощи станка. Самую простую конструкцию можно изготовить следующим образом:

  • в качестве основания вибростола будем использовать два одинаковых по размеру швеллера, к каждому из которых необходимо приварить по две металлические трубы. Они будут служить опорами стола;
  • поверх свободных концов труб необходимо наварить пружины, которые будут обеспечивать должный уровень вибрации для утряски рабочего состава в формах. Для этой цели прекрасно подойдут старые мотоциклетные пружины. Они также будут исполнять роль амортизаторов;
  • столешницу вибростола можно изготовить из толстостенной стали. Прямоугольное полотно нужно приварить к вертикально расположенным пружинам опор. Затем на полотне строго по посадочным местам электродвигателя (можно для этой цели использовать мотор для точильного станка или от бытовой «стиралки») необходимо приварить болты и намертво закрепить его. Для обеспечения вибрации на выходном валу двигателя необходимо установить эксцентрик (можно использовать гайку со смещенным центром или приварить болт).

Чертеж вибростола

Фото: станок для изготовления шлакоблоков

Проверить работоспособность оборудования можно, включив в сеть электродвигатель. Если станок начнет вибрировать, то можно приступать к изготовлению шлакоблоков.

Совет прораба: для облегчения процесса производства можно изготовить конструкцию станка с подъемной рамой, которая способна приподнимать форму, после чего готовое изделие остается на полу. Сама рама имеет колеса для удобства перемещения оборудования.

Отметим также, что для небольшого частного производства подойдут именно станки с подъемной частью, которые позволят в разы ускорить процесс изготовления.

Делаем шлакоблоки на станке

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

  • аппарат для сварки;
  • стандартный набор слесарных инструментов;
  • болгарку;
  • тиски;
  • листовую сталь толщиной 3мм. Уйдет около 1 м2;
  • трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
  • металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
  • электродвигатель мощностью 0,5-0,75 кВт;
  • гайки;
  • болты.

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)Пресс станкаПресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактныйМоторМоторВиброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков
