Требования к элементам усиления профилей ПВХ
Данные требования приведены в разделе 5.7 и их сложно проверить при самостоятельном осмотре готового оконного блока, так как доступ к стальным усилителям закрыт ПВХ профилем по всему контуру окна.
5.7.1 Главные ПВХ профили изделий усиливают стальными вкладышами с антикоррозионным покрытием.
5.7.2 Форму, толщину стенок и моменты инерции усилительных вкладышей, а также максимально допустимые размеры створок при использовании конкретных типов вкладышей устанавливают в технической документации на изготовление изделий.
5.7.4 При использовании профилей белого цвета усилительные вкладыши допускается не устанавливать (кроме импостов) в детали изделий, длина которых менее 700 мм.
При использовании цветных профилей, а также в деталях оконных блоков морозостойкого исполнения и в специальных случаях, когда это требуется согласно документации фирм — изготовителей ПВХ профилей, установка усилительных вкладышей является обязательной во всех деталях изделий.
5.7.5 Толщина стенок усилительных вкладышей должна быть не менее 1,2 мм, для усиления цветных и морозостойких профилей рекомендуется использовать усилительные вкладыши с толщиной стенок не менее 1,5 мм.
5.7.6 Расстояние от вкладыша до угла (торца) усиливаемой детали профилей должно быть в пределах 10-30 мм. В конструкциях изделий с массой стеклопакетов более 60 кг, а также в усиленных изделиях рекомендуется применять вкладыши, приторцованные под углом 45о. Длина усилительных вкладышей импостов при их механическом креплении к вкладышам коробки определяется конструкцией соединения.
5.7.7 Не допускается стыковка или разрыв усилительных вкладышей по длине в пределах одного ПВХ профиля.
5.7.8 Каждый усилительный вкладыш крепится к нелицевой стороне ПВХ профиля не менее чем двумя самонарезающими винтами (шурупами) по нормативной документации. Расстояние от внутреннего угла (сварного шва) до ближайшего места установки самонарезающего винта не должно превышать 80 мм.
Шаг крепления должен быть не более: 400 мм — для профилей белого цвета, 300 мм — для профилей других видов, а также для профилей морозостойкого исполнения.
5.7.9 Стальные усилительные вкладыши должны быть защищены цинковым покрытием толщиной не менее 9 мкм по ГОСТ 9.303.
Пропуски и повреждения покрытия не допускаются.
Как подобрать?
Не стоит доверять стандартным размерам, поскольку их не существует в принципе — толщина стен и высота проемов во всех домах отличаются, соответственно, и стандарты отличаются.
Необходимо пригласить замерщика, который правильно измерит мерки, то есть высоту и ширину. Впрочем, предварительные измерения, чтобы рассчитать примерную стоимость готовой конструкции, можно произвести самостоятельно.
В комнатах, где жильцы и их гости будут находиться на протяжении долгого периода времени, соотношение окон к комнатной площади должно составлять 1:8.
Если окно единственное в комнате — расположите его в центре длинной стены и выше — в таком случае свет будет ложиться равномерно по всей комнате и равномерно поступать. Верхний откос не стоит создавать слишком далеко от потолка.
К поиску оптимального размера и формы для окна нужно подойти с умом и учесть несколько особенностей. Одна из таких — степень освещенности. Чтобы хорошо, а главное, правильно спланировать размеры проемов, следует соблюдать следующие правила:
- Самым комфортным для человека является такое освещение, при котором ширина окон составляет не менее 55% от ширины всего помещения.
- По правилам, самая малая освещенность достигается при том условии, что площадь остекления составляет не менее чем 10-12,5% от всей площади комнаты.
Самыми идеальными пропорциями считается прямоугольник с шириной с соотношением ширина и высота 80Х130 см. Подобные окна удобны в эксплуатации, и не создают лишний нагрузки на фурнитуру.
Стандарты оконных проемов для квартир
Разные многоквартирные дома имеют собственные отличия и характеризуются определенной конфигурацией квартир. Одни из наиболее распространенных вариантов:
- Старый фонд – постройки дореволюционных времен (начало XX вв.). В таких квартирах стены довольно толстые, потолки высокие, соответственно, окна также отличаются высотой. Стандартные габариты оконных проемов с одной створкой составляют: 1150х1900 или 850х1150 мм. Конструкции с двумя створками: 1150х1900, 1500х1900 и 1300х220 мм. Блоки с тремя створками: 2400х2100 мм.
- Многоквартирные дома «Сталинки». Такие квартиры по характеристикам во многом сходны с жильем в домах старого фонда. Внешне «сталинки» отличаются богатством отделки: гранит, лепнина, барельефы. Из-за большой площади комнат использовались двустворчатые и трехстворчатые блоки, соответственно: 1150х1950 или 1500х1900 мм для первого варианта, 1700х1900 мм – для второго.
- «Хрущевки» строились в период 1950-1985 гг. Особенность такого жилья: однотипные квартиры, небольшие помещения, простая отделка фасада. Для кирпичных домов размеры двустворчатых конструкций: 1300х1350 мм. Трехстворчатые блоки: 2040х1350 мм. Если постройка панельная, то размеры иные: двустворчатые конструкции – 1450х1500 мм, трехстворчатые – 2040х1500 мм.
- «Брежневки» — усовершенствованы: наличие лифта, мусоропровода, помещения большей площади. Для домов разных серий стандарты отличаются:
- 600: с тремя створками– 2380х1130, 2380х1420 или 2690х1420 мм;
- 602: двустворчатый блок – 1450х1210 мм, трехстворчатый – 2100х1450 мм;
- 606: с двумя створками– 1450х1410 мм, с тремя – 1700х1410 мм.
- Современные строения. Их насчитывается 40 серий, наиболее распространенные:
- 137: двустворчатый блок – 1150х1420 мм, трехстворчатый – 1700х1420 мм;
- 504: двустворчатая конструкция – 1450х1410 мм, трехстворчатая – 1700х141 мм;
- 606: двустворчатый блок – 1410х1450 мм, трехстворчатый – 1410х1700 мм.
Параметры актуальны для конструкций любых видов: пластиковых, алюминиевых, деревянных.
Стандарты габаритов для частного жилья
При проектировании дома, включая и определение достаточных размеров проемов, учитывается ряд факторов: площадь комнаты, ее высота, а также уровень освещенности. Выше рассматривались основные рекомендации по расчету габаритов окон.
Стандартные размеры одностворчатых окон частного дома
Также следует использовать нормативную документацию, в соответствии с которой можно выбрать габариты, основываясь при этом на рекомендуемые диапазоны значений для ширины проема и его высоты, соответственно: 87-267 и 116-206 см.
Нормы производства окон из ПВХ-профиля
Производством пластиковых оконных блоков занимаются разные компании. Но только надежные производители берут за основу нормативную документацию при изготовлении и установке различных конструкционных элементов (фурнитура, стеклопакеты, профиль). Технические условия для профильных систем оговариваются ГОСТ 30673-99, 22233-2001, 30973-2002.
ГОСТы, регламентирующие размеры окон
Для конструкций любых видов: пластиковых, алюминиевых или деревянных актуальными нормативными документами являются: ГОСТ 11214-86, 23166-99. В них можно найти информацию о габаритах оконных блоков различных типов и для установки в разных объектах, маркировке, технических требованиях к таким конструкциям. Там же представлены размеры балконных дверных блоков.
Только делать это необходимо в соответствии с некоторыми правилами и максимально внимательно. Для точности следует воспользоваться нормативными документами, где представлены стандартные параметры оконных блоков разных типов.
Стандартные размеры пластиковых окон в панельном доме
В типовых зданиях размеры оконных проемов часто имеют небольшие различия, поэтому стандартный размер пластиковых окон — лишь приблизительное понятие. Стандартные размеры варьируются до 15 см, в панельных домах средние показатели габаритов окна с двумя створками составляют 1,3 м по высоте и 1,4 м по ширине. В «хрущевках» окна с широкими подоконниками имеют параметры около 1,45 м на 1,5 м, а с узкими — 1,3 м на 1,35 м. Этих показателей будет достаточно, чтобы сориентироваться в примерной цене ПВХ-окон. Существует несколько серий домов этого типа, и размеры окон в них отличаются. Например, в серии 1-507 присутствовали только двустворчатые окна с размерами 1280 мм ширина и 1340 мм высота. Размеры окон в «хрущевках» зависят от размеров подоконников. Большинство «хрущевок» построены из блоков, что сводит количество швов к минимуму. Для таких помещений лучше всего подходят двухкамерные стеклопакеты с толщиной рамы от 5,8 до 7 сантиметров, шириной и высотой от 1450 до 2200 мм. «Брежневки» тоже имеют несколько серий. Например, параметры двустворчатого окна серии 602 составляют 1450х1210 мм, а трехстворчатого – 2100х1450 мм. Типовые новостройки довольно разнообразны, и среди них определяется приблизительно 40 серий. Например, в доме серии 504 размеры двустворчатого окна составят 1450х1410 мм, а трехстворчатого – 1700х1410 мм. Для пятиэтажки стандартный размер для двустворчатых деревянных либо пластиковых окон будет следующим: 1300 мм в высоту и 1400 мм в ширину. В типовом панельном доме двустворчатая конструкция имеет ширину 1300 мм и высоту 1400 мм. Ширина трехстворчатого оконца составляет либо 2050, либо 2070 мм, а высота также 1400 мм. Отдельно стоит сказать, что стандартные размеры стеклопакетов зависят в большей степени от типа постройки. Но, когда окно смотрит на улицу, а кондиционер отсутствует, согласно ГОСТу, толщина должна быть не менее 32 мм. В ситуации с застеленным балконом хватает 24 мм.
Хрущёвские панельные дома. Дома «хрущёвки» имеют следующие размеры окон:
- одностворчатое – высота 1 м 53 см, ширина 69 см;
- двустворчатое – высота 1 м 53 см, ширина 1 м 49 см;
- 3-х створчатые – высота 1 м 53 см, ширина 2 м 8 см;
- балконный блок – высота 2 м 7 см, ширина 2 м 3 см.
«Корабли». Дома имеют некоторую схожесть с кораблями – это длинные цветные высотки. Для них характерно применение в основном окон с тремя створками. Размеры:
- 3-х створчатые окна – высота 1 м 42 см или 1 м 13 см, ширина 2 м 38 см или 2 м 69 см;
- балконный вариант высотой 2 м 20 см и шириной 2 м 50 см.
Дома 606-й серии. Принято считать их самыми тёплыми домами из-за применения качественных стройматериалов при возведении. Размеры окон в таких домах:
- балконный вариант достигает в ширину 2 м 6 см, в длину 2 м 18 см;
- трёхстворчатое окно – длина 1 м 53 см, ширина 2 м 8 см;
- двустворчатое окно – длина 1 м 53 см, ширина 1 м 49 см.
Дома 602-й серии. Размеры окон:
- окно на 2 створки – в длину 1 м 53 см, в ширину 1 м 48 см;
- окно на 3 створки – в длину 1 м 53 см, в ширину 2 м 23 см;
- балконный вариант – в длину 2 м 15 см, в ширину 1 м 50 см.
Дома 504-й серии. Размеры окон:
- двустворчатые окна – высотой 1 м 41 см, шириной 1 м 45 см;
- трёхстворчатые окна – высотой 1 м 42 см, шириной 1 м 70 см;
- балконный вариант – высота двери 2 м 14 см и ширина 68 см, высота окна 1 м 41 см и ширина 50см или 1м 70см.
Дома 137-й серии. Размеры окон:
- балконный вариант шириной 1 м 88 см, высотой 2 м 14 см;
- двустворчатое окно шириной 1 м 15 см, высотой 1 м 42 см;
- трёхстворчатое окно высотой 1 м 42 см или 1 м 44 см, шириной 1 м 70 см или 2 м 4 см.
В кирпичной «сталинке» квартиры также обладают выдающимися характеристиками: просторные комнаты, высокие потолки и большие подсобные помещения. В сталинских домах одностворчатых окон не было, а двустворчатые варианты обладали следующими параметрами: ширина 1150 и высота 1950 мм или ширина 1500 и высота 1900 мм. У трехстворчатого окна размеры составляли ширина 1700 мм и высота 1900 мм. В целом высота пластиковых окон для этих домов составляет примерно 1730 мм, ширина же зависит от конкретной выбранной модели. Стоит добавить, что в кирпичных домах присутствуют широкие внутренние откосы и широкие подоконники, ширина которых иногда достигает 45 см. Объясняется это значительной толщиной стен. Обычное стандартное окно монтируется на высоте от 80 до 90 см от полового покрытия
Как правильно выбрать пластиковое окно
Вне зависимости от размера стандартного окна в доме кирпичного или панельного типа, существует ряд важных моментов, на которые стоит обратить внимание перед совершением покупки. Рассмотрим их ниже. Тип профиля – основной параметр современных ПВХ окон
Сейчас на рынке существует несколько десятков производителей, каждый из которых предлагает свой вариант профиля. Качественный продукт – это тот, на который предоставляется гарантия до 40 лет. За это время профиль не потрескается и не потеряет привлекательность внешнего вида
Тип профиля – основной параметр современных ПВХ окон. Сейчас на рынке существует несколько десятков производителей, каждый из которых предлагает свой вариант профиля. Качественный продукт – это тот, на который предоставляется гарантия до 40 лет. За это время профиль не потрескается и не потеряет привлекательность внешнего вида.
Тип изделия также влияет на его толщину, она должна составлять 68-84 мм, это лучший вариант для эффективного сохранения тепла в помещении. Различают профили класса А (толщина внешних и внутренних стенок 2,8 и 2,5 мм соответственно), класса В (2,5 и 2,0 мм) и класса С (все остальные варианты). Последний класс не подходит для установки в жилых помещениях. Полезное дополнение к профилю, которое устанавливают далеко не все компании, – водоотливная планка, предотвращающая попадание воды внутрь окна в режиме проветривания.
Металлопластиковый профиль может иметь от 3 до 8 воздушных камер
Армирование – окна ПВХ также называют металлопластиковыми из-за того, что внутри профиля находится металлическая часть, которая обеспечивает жесткость и прочность конструкции. Не все производители заботятся о наличии армирования, но проверить этот момент достаточно просто – необходимо взять магнит и приложить его к раме.
Качество сборки – параметр, который напрямую влияет на долговечность продукции, тепло- и шумоизоляцию, и многие другие параметры. На глаз эти свойства определить достаточно сложно, нужно проверять соответствие характеристик и размеров профиля пластиковому окну, контролировать его качество согласно установленным стандартам.
От качества сборки зависят эксплуатационные характеристики окна
Качество фурнитуры – цена пластикового окна стандартного размера во многом зависит именно от этого параметра, ведь чем качественнее фурнитура, тем дольше прослужит ваша покупка и тем комфортнее будет ее использование
Например, очень важно наличие блокиратора ошибочного действия, который не дает перевести конструкцию в режим проветривания при открытой створке и наоборот
Также значение имеет наличие ответных планок, которые отвечают за плотность притвора рамы и отсутствие сквозняков, качество ручек и петель. Хороший вариант – это металлическая фурнитура в пластиковом корпусе, она прослужит дольше, чем обычные пластиковые модели.
Откосы – важный момент для эксплуатационных качеств окна. Конечно, вы можете сделать откосы для пластикового окна своими руками, но для этого также нужно знать ряд нюансов. Например, откосы, изготовленные из утепленных сэндвич-панелей, не имеют стыков, защищены от образования грибка, обеспечивают должный уровень изоляции от шума и потерь тепла. Различные видео установки откосов пластиковых окон своими руками демонстрируют, что стыки на откосах лучше всего заделывать при помощи жидкого пластика.
Стыки на откосах необходимо герметизировать с помощью жидкого пластика
Количество воздушных камер – параметр, влияющий на защиту от громких звуков и холода. Минимальное количество камер в пластиковом окне — 3, а максимальное – 8, но последний вариант используется очень редко, большей популярностью пользуются модели с 3-4 воздушными камерами.
Количество и качество стеклопакетов. Стеклопакеты – это блоки из стекол, герметично соединенные между собой. Количество стекол в блоке влияет на его прочность и изоляционные свойства. Также в современных окнах часто встречаются стеклопакеты с различными дополнительными свойствами. Это может быть специальное покрытие, которое отражает инфракрасные лучи, огнеупорное или ламинированное триплексом стекло. Последний вариант отличается особой прочностью, а если такое стекло разбивается, то от этого не образуются острые осколки.
Качество уплотнителя – влияет на плотность закрытия окна. Самый дешевый и быстроизнашивающийся вариант уплотнителя – это резина, более надежный материал – силикон или каучук. Они стойко переносят перепады температур и не деформируются от длительной эксплуатации.
Каучуковый и силиконовый уплотнители обладают высокой износостойкостью
Требования к остеклению (установке стеклопакета в раму)
5.6.3 Стеклопакеты (стекла) устанавливают в фальц створки или коробки на подкладках, исключающих касание кромок стеклопакета (стекла) внутренних поверхностей фальцев ПВХ профилей.
В зависимости от функционального назначения подкладки подразделяют на базовые, опорные и дистанционные.
Для обеспечения оптимальных условий переноса веса стеклопакета на конструкцию изделия применяют опорные подкладки, а для обеспечения номинальных размеров зазора между кромкой стеклопакета и фальцем створки — дистанционные подкладки.
Базовые подкладки применяют для выравнивания скосов фальца и устанавливают под опорными и дистанционными подкладками. Ширина базовых подкладок должна быть равна ширине фальца, а длина — не менее длины опорных и дистанционных подкладок.
Опорные и дистанционные подкладки могут совмещать функции базовых.
Длина опорных и дистанционных подкладок должна быть от 80 до 100 мм, ширина подкладок — не менее чем на 2 мм больше толщины стеклопакета.
5.6.4 Подкладки изготавливают из жестких атмосферостойких полимерных материалов. Рекомендуемое значение твердости опорных подкладок — 75-90 ед. по Шору А.
5.6.5 Способы установки и (или) конструкции подкладок должны исключать возможность их смещения во время транспортировки и эксплуатации изделий.
5.6.6 Конструкция подкладок не должна препятствовать циркуляции воздуха над внутренней поверхностью фальца остекления.
5.6.7 При совпадении места установки подкладки с головкой крепежного шурупа не допускается перекос подкладки.
5.6.8 На любой стороне стеклопакета рекомендуется устанавливать не более двух опорных подкладок.
5.6.9 Расстояние от подкладок до углов стеклопакетов должно быть, как правило, 50-80 мм. При ширине стеклопакета более 1,5 м рекомендуется увеличивать это расстояние до 150 мм.
5.6.10 Основные схемы расположения опорных и дистанционных подкладок при монтаже стеклопакетов в зависимости от вида открывания оконных блоков приведены на рисунке 5. В балконных дверных блоках и в изделиях с усиленными запирающими приборами рекомендуется установка дополнительных подкладок в местах запирания.
Рисунок 5 — Схемы расположения опорных и дистанционных подкладок при монтаже стеклопакетов в зависимости от вида открывания оконных блоков. Виды открывания оконных блоков: а — неоткрывающееся; б — поворотно-откидное; в — поворотное (распашное); г — откидное; д — подвесное; е — установка подкладок в фигурных оконных блоках.
5.6.14 Установку стеклопакетов (стекол), а также уплотнение притворов створок производят при помощи эластичных полимерных уплотняющих прокладок. Допускается для крепления стеклопакетов с внутренней стороны применение штапиков с коэструдированным уплотнением.
5.6.15 Уплотняющие прокладки должны быть стойкими к климатическим и атмосферным воздействиям.
5.6.16 Прилегание уплотняющих прокладок должно быть плотным, препятствующим проникновению воды.
5.6.17 Уплотняющие прокладки должны устанавливаться непрерывно по всему периметру притвора створок и стеклопакета. При кольцевой установке стык прокладок должен находиться в верхней части изделия. При установке прокладок со стыками в углах под 45° стыки прокладок следует сваривать или склеивать (кроме прокладок, устанавливаемых в штапиках). Угловые перегибы и сварные стыки уплотняющих прокладок для стеклопакетов не должны иметь выступов (выпираний), вызывающих сосредоточенные нагрузки на стеклопакеты.
Допускается нарушение непрерывности установки прокладок в створчатом притворе в конструкциях, предусматривающих самовентиляцию изделий, а также в других случаях, предусмотренных конструктивными решениями и установленных в конструкторской документации.
Типичные неисправности пластиковых окон и способы их устранения
Какого бы высокого качества ни была оконная конструкция, рано или поздно возникают мелкие неполадки. Избавиться от них можно при помощи квалифицированных специалистов или же своими силами. Если вас интересует самостоятельный ремонт, то следует знать о распространенных проблемах, которые могут возникнуть в процессе эксплуатации.
Ремонт и замена ручки – самый простой вариант, для которого не нужны ни специальные навыки, ни инструменты. Достаточно просто купить новую фурнитуру и демонтировать старую. Для этого нужно открутить винты, которые находятся под пластиной в основании ручки. После этого на место демонтированной детали устанавливается новая.
Стандарты оконных проемов в квартирах
Типовые размеры окон в многоэтажных домах зависят от серии дома. Рассмотрим наиболее распространенные варианты.
Старый фонд
Так называют дома, построенные в начале XX века, до революции. Их отличают толстые стены, просторные комнаты и коридоры, высокие потолки и, как следствие, высокие оконные проемы.
Стандартное одностворчатое окно в старом фонде может иметь размеры — 115×190 см либо 85×115 см.
Двустворчатые конструкции могут быть представлены в одном из трех вариантов 115×190 см, 130×220 см или 150×190 см.
Трехстворчатые окна в старом фонде однотипны — 240×210 см.
Дома сталинского типа (сталинки)
Здания, троившиеся в период с 1930-х по 1960-е годы обычно очень красивы внешне. Их отличает строгая архитектура, высокие потолки, комнаты и кухни большой площади. Строили такие дома из кирпича, снаружи облицовывали гранитом, либо штукатурили, часто использовали лепнину и барельефы.
За счет большого размера комнат, одностворчатые окна в сталинках не использовались. Двустворчатые же делались в двух вариантах — 115×195 см и 150×190 см, трехстворчатые — 170×190 см.
Хрущевки
Типовые дома, построенные с 1950-х по 1985 годы. Могут быть выполнены из панелей или кирпича, отличаются невысокими потолками, слабой звукоизоляцией, небольшими внутренними помещениями. Снаружи хрущевки выглядят однотипно — с плоскими крышами и без украшений на фасаде. В высоту — от 3 до 5 этажей.
Размер оконного проема в хрущевках можно определить по ширине подоконника. В кирпичных домах с широкими подоконниками двустворчатое окно, по стандарту, должно быть 145×150 см, трехстворчатое — 204×150 см. В панельных домах, где подоконники узкие, размеры проемов будут, соответственно, 130×135 см и 204×135 см.
Брежневки
Это квартиры улучшенной планировки, более просторные, чем жилье хрущевского периода. Дома могут достигать 9 этажей, и всегда оборудованы лифтами и мусоропроводами.
Существует несколько серий брежневок, типовые размеры окон в каждой из них различаются.
- В 602 серии — двустворчатое окно должно иметь размер 145×121 см;, трехстворчатое — 210×145 см.
- В серии 606 проем для двустворчатого окна составляет 145×141 см, и 170×141 см для трехстворчатого.
- Для 600-й серии характерны оконные проемы больших размеров. По стандарту, трехстворчатое окно в таком доме могло быть 238×113, 238×142 или 269×142 см.
Типовые новостройки
Современные новостройки очень разнообразны. Существует около 40 серий таких домов, и типовые размеры оконных проемов для каждой из них индивидуальны. Приведем наиболее распространенные варианты размеров в сантиметрах.
- 504 — двустворчатое 145×141, трехстворчатое 170×141.
- 137 — двустворчатое 115×142, трехстворчатое 170×142.
- 504Д — двустворчатое 142×110, трехстворчатое 142×203.
- 505 — двустворчатое 141×145, трехстворчатое 141×203.
- 600 — трехстворчатое 142×268, 110×236 или 142×236.
- 600.11 — двустворчатое 141×145, трехстворчатое 141×205.
- 606 — двустворчатое 141×145, трехстворчатое 141×170.
Приведенные выше данные могут быть использованы для приблизительных подсчетов стоимости остекления квартиры или дома. Нередки случаи, когда даже в одном доме размеры окон могут отличаться друг от друга и от требований ГОСТ на 10−15 см. Чаще всего это наблюдается в панельных домах. Поэтому для подсчета точной цены пластикового окна лучше все же вызвать замерщика. Но сориентироваться по грядущим затратам типовые размеры помогут.
Детальное рассмотрение ГОСТов
Пластиковые окна ГОСТ 30647 99 и 21519 2003 рассказывают о главных требованиях, особенностях и нормативах, относящихся к дверным и оконным конструкциям, при изготовлении которых используют алюминиевый профиль.
Оконные конструкции используют в сооружениях разного предназначения. В государственном стандарте указываются различные классификации.
Ориентируясь на конструктивные особенности профиля по ГОСТу, алюминиевые оконные конструкции производятся из следующих материалов:
- из полого профиля – А;
- из комбинированного профиля, в котором термоизоляционная вставка наполнена утеплителем – АКУ;
- из смешанного профиля со вставкой с теплоудерживающими качествами – АК.
Даже монтаж, грамотно произведенный специалистами, необходимо проверить «от и до», ведь даже самые незначительные ошибки, допущенные в ходе работ, приведут к тому, что все старания окажутся напрасными.
Стандарт 23166-99 относится к дверям балкона, окнам. Блоки производят из сплавов, древесины, пластмассы. ГОСТы актуальны для зданий и конструкций различного предназначения. Госстандарт распространяется на стальные, ГОСТ на металлопластиковые окна, ГОСТ на ламинированные окна пвх описывают их разделение, характеристики. При покупке и монтаже качественного изделия ГОСТ 23166-99 может оказаться довольно полезным.
ГОСТ 30971 2002 для конструкций, который описывает правила и порядок монтирования оконных изделий, очень важен. Норматив позволяет установить правильность процесса. Также он ограничивает производителей в выборе инструментов, методик и техник установки. Стандарт минимизирует риски халатности, неэкономичности, применения неквалифицированных сотрудников. В результате окна будут правильно установлены и прослужат долгие годы, показывая пользователю комфорт и простоту использования.
ГОСТ блоки оконные из поливинилхлоридных профилей. ГОСТ 30674 99 для пластиковых изделий относится к окнам и балконным дверям, произведенных из поливинилхлоридных материалов. Сейчас наблюдается огромный спрос на окна, данный стандарт указывает на все главные технологические процессы.
В документе описана классификация конструкций по разным признакам, а также главные положения рабочей документации. Как показывает ГОСТ, окна должны производиться в границах допустимых колебаний, указанных в материале норматива. К примеру, пограничный показатель отклонения номинальных размеров не должен оказываться выше рамок +2,00 – 1,00 мм.
Окна стандартных, рекомендуемых размеров.
ГОСТ на ПВХ окна
Требования к оконным блокам, изготовленным из поливинилхлоридных профилей, устанавливает ГОСТ 30674-99. В нем говорится, что подобные конструкции могут изготавливаться с одно-, двух-, трех-, четырех и более камерными профилями. В зависимости от используемого вида отделки выделяют изделия:
- белого цвета, окрашенные в массе;
- для оформления которых использовалась декоративная пленка, т.е. ламинированные;
- с коэкструдированным покрытием на лицевой стороне.
Единые требования к оконным блокам из разных материалов устанавливает ГОСТ 23166. В нем прописана, что по типу конструкции пластиковые и иные окна могут быть:
- одинарными;
- спаренными;
- раздельными;
- раздельно-спаренными.
В зависимости от количества створок подразделяются на одностворчатые, двустворчатые и многостворчатые. Системы отличаются по направлению открывания створок и степени открытия. Это позволяет пользователю подобрать тот вариант, который ему лучше всего подходит.
В нормативном документе прописано, что классификация по размерам осуществляется на основе модульных размеров. При этом в качестве основы модельных габаритных размеров принято использовать строительный модуль, который обозначается буквой М и численно равен 100 мм.
Для типовых зданий в качестве основных, т.е. рекомендованных к установке, модульных размеров выступают:
- по ширине: 6, 7, 9, 11, 12, 13, 15М, 18, 21, 24 и 27М;
- по высоте: 6, 9, 12, 13, 15, 18, 21, 22, 24 и 28М.
В ГОСТ указывается, что габаритные размеры конкретного оконного блока устанавливаются проектной документацией. Они зависят от конструктивных особенностей узлов примыкания и материалов, которые должны использоваться для заполнения оконных проемов. Здесь же представлена информация о рекомендованном соотношении между высотой и шириной конструкции. Предлагаем с ней познакомиться.
| высота ширина | 580 | 860 | 1160 | 1320 | 1460 | 1760 | 2060 | 2175 | 2375 | 2755 |
| 570 | 6-6 | 9-6 | 12-6 | 13-6 | 15-6 | – | – | – | – | – |
| 720 | 6-7 | 9-7 | 12-7 | 13-7 | 15-7 | 18-7 | 21-7 | 22-7 | 24-7 | – |
| 870 | 6-9 | 9-9 | 12-9 | 13-9 | 15-9 | 18-9 | 21-9 | 22-9 | 24-9 | 28-9 |
| 1170 | 6-12 | 9-12 | 12-12 | 13-12 | 15-12 | 18-12 | 21-12 | 22-12 | 24-12 | 28-12 |
| 1320 | 6-13 | 9-13 | 12-13 | 13-13 | 15-13 | 18-13 | 21-13 | 22-13 | 24-13 | 28-13 |
| 1470 | 6-15 | 9-15 | 12-15 | 13-15 | 15-15 | 18-15 | 21-15 | 22-15 | 24-15 | 28-15 |
| 1770 | – | – | 12-18 | 13-18 | 15-18 | 18-18 | 21-18 | 22-18 | 24-18 | 28-18 |
| 2070 | – | – | 12-21 | 13-21 | 15-21 | 18-21 | 21-21 | – | – | – |
| 2370 | – | – | 12-24 | 13-24 | 15-24 | 18-24 | 21-24 | – | – | – |
| 2670 | – | – | 12-27 | 13-27 | 15-27 | 18-27 | 21-27 | – | – | – |
Кроме стандартных оконных блоков нормативный документ устанавливает требования к конструкция, изготавливаемым по индивидуальному заказу. Так, согласно требований ГОСТ, площадь одного оконного блока должна находится в пределах 6 квадратов. Установлено ограничение на квадрату открывающихся элементов. Их площадь должна быть до 2,5 кв.м.
Внимание! Кроме квадратуры нормативный документ ограничивает вес одного полотна или створки. Он не должен превышать 80 кг. Выбор максимальных размеров створок делается с учетом конструктивных особенностей конкретного вида оконных изделий и их момента сопротивления поперечного сечения, выбранной схема открывания и ряда иных параметров
Выбор максимальных размеров створок делается с учетом конструктивных особенностей конкретного вида оконных изделий и их момента сопротивления поперечного сечения, выбранной схема открывания и ряда иных параметров.
Максимальные размеры открывающихся створчатых элементов и расчетный прогиб (жесткость) брусков элементов изделий устанавливают в нормативной и технической документации на конкретные виды изделий с учетом деталей, схем открывания, массы открывающихся элементов и расчетных эксплуатационных (в том числе ветровых) нагрузок.
Дома различных серий
Кроме зданий, с характерными названиями, позволяющими отнести их к определенному периоду строительства, существуют ряд типовых серий. Эти строения возводились в разное время и имеют свои отличительные особенности. Предлагаем с ними познакомиться.
Корабли 1Лг-600
Проектная документация на эту серию была разработана в 60-х года в Ленинграде с ориентацией на северную столицу. Здесь преимущественно и пользовались типовым проектом. Строительство началось в 1969 году и продолжалось вплоть до 1989 года. Количество этажей выбиралось индивидуально. Возводились строения с 5 – 15 этажами. Панельные стену домов данной серии имеют кирпичные вставки. Благодаря им удавалось достаточно хорошо погасить силу прибрежного ветра.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |

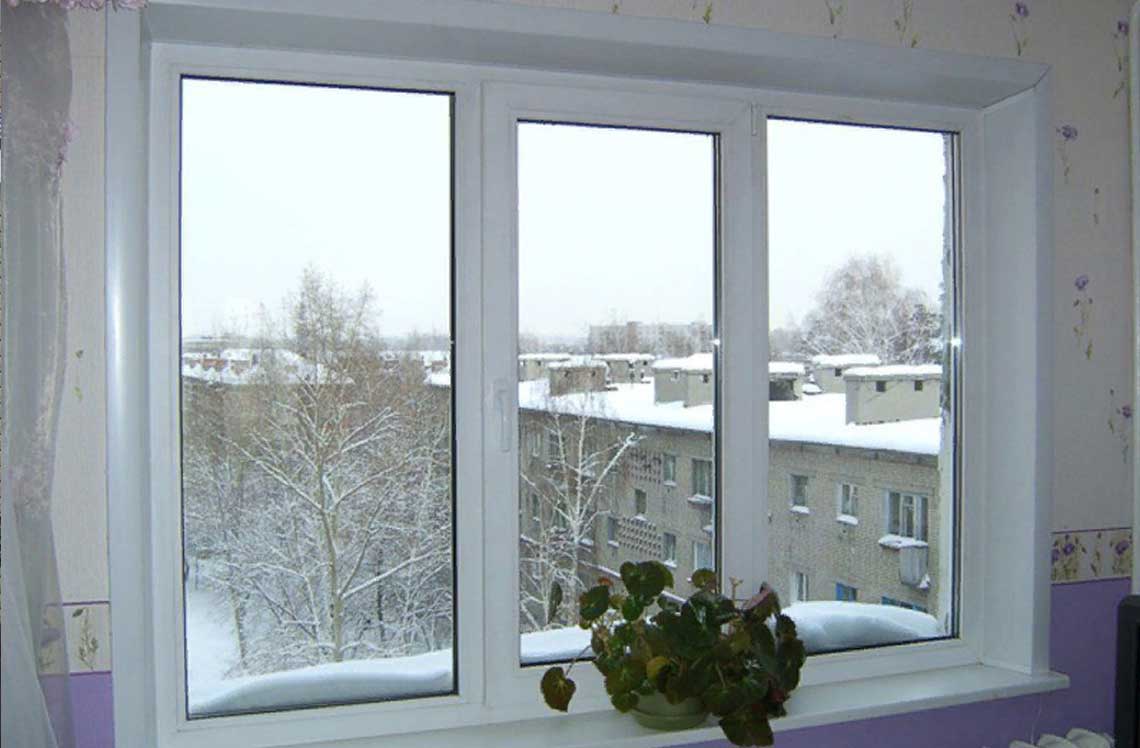

| Трехстворчатые | 1420 | 2690 |
| 1130 | 2380 | |
| Балконный блок | 2200 | 1800 при ширине двери 700 мм |
Серия 121
Еще одна серия, активно использовавшаяся при возведении крупнопанельных жилых домов с 1970 года. Не утратила актуальности и в настоящее время. Количество этажей составляет преимущественно 3 –9. Однако в отдельных регионах можно встретить и 12-этажки. В доме используются железобетонные перекрытия. Главным недостатком данной серии, на который жалуется большинство жителей, является низкий уровень шумоизоляции. Несмотря на это, проект не утрачивает своей актуальности.
Крупнопанельные постройки. Их история началась в 1970 году. И до сих пор не закончилась. Количество этажей: от 3 до 9. Но есть и редкие 16-этажки. Главный недостаток — плохая шумоизоляция.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1410 | 1450 |
| Трехстворчатые | 1420 | 1700 |
| Балконный блок | 2050 | 1440 |
Серия 137
Строительство домов данной серии завершилось относительно недавно. Их активно возводили с 1974 по 2015 год. Количество этажей выбиралось преимущественно из интервала 9 – 16. Однако возводились и 18-этажки. Чаще всего серия 137 возводилась на территории Санкт-Петербурга. Однако проект был реализован и на территории Орла и Волгограда. В квартирах раздельный санузел. Площадь кухни составляет 8 – 15 квадратов.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1420 | 1150 |
| Трехстворчатые | 1420 | 1700 |
| 1440 | 2050 | |
| Балконный блок | 2140 | 1880 при ширине двери 680 |
Серия 504
Типовой проект реализовывался в период с 1969 года по 2001. Чаще выбор в его пользу делался в Челябинске и Санкт-Петербурге. По своей сути и площади квартиры в домах данной серии являются улучшенным вариантом брежневок. Для возведения стен используются крупные панели. Количество этажей из числе 5, 9, 10 и 12. В качестве напольного покрытия предусмотрен паркет. Жильцы могут воспользоваться просторными лоджиями. Отличительной особенностью жилых домов серии 504 является их хорошая звуко- и теплоизоляция, что является весом преимуществом на фоне иных проектов.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1410 | 1450 |
| Трехстворчатые | 1420 | 1700 |
| Балконный блок | 2140 | 1180 при ширине двери 680 |
Серия 600.11
Улучшенная версия 1Лг-600. Отличительной особенностью является Г-образная форма окна кухни. За счет внесенного изменения стала возможной установка в форточке окна кондиционера со стандартными габаритами. Количество этажей в доме отличается. Выбирается из 4 – 11. Дома строились продолжительный период: с 1982 по 2015 год.
Размеры оконных элементов следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1410 | 1450 |
| Кухонное | 1440 | 1850 |
| Форточка | 550 | 870 |
| Трехстворчатые | 1420 | 1700 |
| Балконный блок | 2140 | 1880 при ширине двери 680 |
Серия 602
Дома возводились в период правления Брежнева. Включают 5 или 9 этажей. Встречаются на территории в Санкт-Петербурга, Риги и Набережных Челнов. Активное строительство осуществлялось с 1966 по 1982год. Внутри уже были предусмотрены лифты и мусоропроводы. По боковым торцам располагались лоджии. В качестве декоративного материала для отделки стен активно использовались полимер, стеклянные плиты, керамика.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1530 | 1450 |
| Трехстворчатые | 1530 | 2230 |
| Балконный блок | 2070 | 2030 при ширине двери 680 |
Серия 606
Чаще всего такие многоэтажки возводились на территории Санкт-Петербурга с 1966 года по 1974. На каждом этаже по 6 – 7 квартир в зависимости от количества подъездов. Санузлы раздельные. На полу паркет. Для возведения стен использовался керамзитобетон. Высота потолков в квартирах 2,7 м.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1530 | 1490 |
| Трехстворчатые | 1520 | 2080 |
| Балконный блок | 2070 | 2030 при ширине двери 680 |
