Легированная сталь 30ХГСА

Химический состав и физические свойства

Рассматривая марка стали относится к среднеуглеродистой группе конструкционных сплавов. Как и многие другие представители этой группы, сталь 30 (ГОСТ применяется для подобного метода маркировки) имеет следующий химический состав:

• Около 97% железа.
• Концентрация углерода в пределах от 0,27 до 0,35%.
• В качестве дополнительных химических элементов выступают магний, свинец, кремний и никель.

Кроме этого, присутствуют и вредные химические примеси, представленные серой и фосфором. Их концентрация несущественная.

Основными физическими свойствами можно назвать приведенную ниже информацию:

• Свариваемость ограничена. При использовании ЭШС или РДС при сваривании сплава следует выполнять его предварительный подогрев. Для того, чтобы обеспечить требуемую надежность получаемого шва, выполняется дополнительная термическая обработка стали.
• Твердость рассматриваемого материала находится в пределе 179 МПа.
• Структура не склонна к появлению отпускной хрупкости.
• Обрабатываемость резанием средняя.

За счет снижения концентрации вредных химических примесей сталь считается качественной. Стоит учитывать, что подобный металл практически не обладает коррозионной стойкостью. Именно поэтому его нельзя использовать в агрессивной среде.

Сталь 30 хгса характеристики

Легирование сталей проводится для того, чтобы повысить их эксплуатационные качества. Примером можно назвать сталь 30ХГСА, свойства которой существенно выше, если сравнивать с обычными углеродистыми металлами.

Особенности во многом зависят от концентрации легирующих элементов и их типа. Рассматриваемая марка получила распространение по причине высокой коррозионной стойкости, которая достигается за счет включения в состав большого количества хрома.

Рассмотрим особенности этого сплава подробнее.

Термообработка сплава 30ХГСА

Для улучшения эксплуатационных характеристик получаемых изделий проводится термическая обработка, за счет чего происходит повышение прочности и твердости. Для стали 30ХГСА применяется следующая термообработка:

1. Закалка направлена на изменение качеств поверхностного слоя. Рекомендуется проводить закалку стали при температуре 880 градусов Цельсия. Охлаждение проводится в масле, что позволяет исключить вероятность появления поверхностных и структурных деформаций.
2. Закалка предусматривает перестроение кристаллической решетки. Подобный процесс становится причиной появления внутренних напряжений, которые в дальнейшем приводят к появлению структурных трещин. Отпуск при температуре 540 градусов Цельсия позволяет решить подобную проблему. Низкая температура нагрева позволяет в качестве охлаждающей среды применять воду.
3. Ковка улучшает структуру материала. Вначале процесса заготовка нагревается до температуры 1240 градусов Цельсия. Охлаждение проводится на открытом воздухе или в другой среде – все зависит от того, какого размера заготовка.

Для улучшения качеств материала могут применять самое различное оборудование. Особенности химического состава определяет то, что обработка заготовок проводится при применении специального оборудования.

Сталь 30ХГСА: характеристики и применение

Изначально, сталь марки 30ХГСА разрабатывалась советскими учеными как материал для авиационной промышленности. Элементы управления, педали и другие механизмы самолетов середины 20 века полностью изготавливали из данного сплава.

Но наука не стояла на месте. Спустя некоторое время благодаря характеристикам сталь 30ХГСА нашла применение и стала доступной для остальных сфер промышленности. И сразу же началось массовое использование стали машино- и станкостроением.

30ХГСА — расшифровка марки стали

Сталь 30ХГСА относится к группе легированных сталей. Состав ее регламентируется ГОСТом 4543-71, согласно которому каждая буква и цифра обозначает определенное содержание определенных химических элементов:

• Цифра 30 означает содержание углерода 0,28-0,34%. Углерод повышает твердость и прочность в сталях, но снижает пластичность и свариваемость.
• Х – хром (0,8-1,1%) повышает закаливаемость, коррозионную стойкость и жаропрочность сплава. Положительно влияет на сопротивление абразивному износу.
• Г – марганец (0,8-1,1%) удаляет вредные примеси кислорода и серы. Снижает риск образования окалин и трещин во время термообработки. Повышает качество поверхности. Помимо этого, способствует увеличению сталью пластичности и свариваемости.
• С – кремний также как марганец является сильным раскислителем. Повышает пластичность, не снижая при этом прочность. Увеличивает восприимчивость стали к термической обработке.
• Буква «А» расшифровывается как улучшенная. Это означает, что сталь прошла закалку с высоким отпуском. Особенности проведения закалки заключаются в нагреве стали до температуры 870 ºС и в последующем быстром охлаждении в масле или воде. Таким образом, происходит трансформация внутренней структуры, что способствует повышению механических характеристик 30ХГСА в 2,9 раза. Закалочные напряжения снимаются высоким отпуском: нагревом до 540-560 ºС. Помимо снятия напряжения, параллельно происходит увеличение упругих свойств.
• Сера (до 0,25%) и фосфор (до 0,25%) относятся к категории вредных примесей. Размеры их молекул слишком большие по сравнению со всеми вышеперечисленными элементами. Встраиваясь в кристаллическую сетку стали, сера и фосфор снижают ее устойчивость, тем самым снижая прочность сплава.
• Также в составе 30ХГСА имеется некоторый процент меди и никеля. Но их содержание настолько мало, что они не оказывают влияния на характеристики стали.

Сталь 30ХГСА: расшифровка, характеристики, применение и особенности

Сталь 30ХГСА разрабатывалась учеными Советского Союза для применения в отрасли авиационной промышленности. Системы управления, включая педали и другие механизмы самолетов, изготавливаемых после 50-х годов прошлого века, были сделаны исключительно из указанного сплава. Сталь 30ХГСА характеристики имела хорошие, что позволило существенно расширить область ее применения. Массово начали применять данный состав в машиностроении и при производстве станков.

• 30ХГСА расшифровка марки
• Сталь 30ХГСА: характеристики
• Применение

30ХГСА — сталь, относящаяся к легированным. Ее состав попадает под регламент ГОСТа 4543−71, из которого следует, что каждая из букв и цифр определяет количество элементов, входящих в сплав:

• 30 — значение содержания углерода (до 0,34%). Он способствует повышению твердости и прочности, но скажется на пластичности и свариваемости.
• Х — хром (около 1%). Для повышения закаливаемости, коррозионной стойкости и жаропрочности сплавов. Наблюдается положительная динамика относительно сопротивления абразивному износу.
• Г — марганец (не более 1,1%). Для удаления вредных серовых и кислородных примесей. Минимизация появления сколов и трещин в процессе работы. Поверхности становятся более качественными. Металл обретает пластичность, его легко сваривать.
• С — кремний. Это сильный раскислитель, наряду с марганцем. Увеличивает пластичность, не влияя при этом на показатель прочности. Материал становится восприимчивым к действию высоких температур.
• А — расшифровка улучшения. Значит, сталь закалили, применяя метод высокого отпуска. особенность закалки состоит в том, что металл быстро нагревают, пока температура не достигнет 870 градусов Цельсия, а потом резко охлаждают в обычной воде либо масляном растворе. Таким путем достигают значительного преобразования внутренней структуры, что повышает механические характеристики полученного сплава примерно в 2,9 раза. Закалочное напряжение снимает высокий отпуск: нагрев до 560 градусов. Вместе со снятием напряжения происходит увеличение такого свойства, как упругость.
• Сера и фосфор (до 0,25%). Элементы из категории «вредные примеси». Их молекулы значительно больше от всех вышеперечисленных компонентов. При прохождении в кристаллическую сетку, они уменьшат устойчивость стали, что приведет к снижению устойчивости всего сплава.
• В состав 30ХГСА входят медь и никель в незначительных количествах, которые не способны оказывать влияние на качественные характеристики стали.

Данное обозначение является отечественным. Есть несколько зарубежных аналогов:

• Польская 30HGSA;
• Чешская 14331;
• Болгарская 30ChGSA.

Сталь 30ХГСА: характеристики

Имеет характерный зеленый оттенок с плотностью 7850 кг/м3 и температурой плавления 1500 градусов Цельсия. Теплопроводность полностью зависит от температурных значений. Указанную марку от обычных сталей конструктивного назначения выделяет высокое значение прочности и устойчивость к ударной нагрузке. Такая сталь может разрушиться полностью при нагрузках, равных 980 МПа.

Высокие пластические свойства, речь идет об относительном удлинении (11%) и сужении (50%). Устойчивость и переменным нагрузкам. Показатель твердости — 50 единиц за шкалой Роквелла.

Механические характеристики остаются неизменными при постоянном воздействии температуры, не превышающей 400 градусов.

Сталь 30ХГСА неустойчива к коррозии. Длительный контакт с водой приведет к образованию ржавчины на поверхности сплава.

Для предотвращения коррозии используются специальные гальванические покрытия с хромом и цинком. Наносят их посредством метода электролиза.

Высокий уровень пластичности позволяет проводить дальнейшую обработку методами штамповки и ковки. Отличная упругость делает возможным резание. Имеется в виду проведение зенкерования, фрезерования и прочих работ. Чтобы поднять производительность, следует провести предварительный отжиг.

Данная марка отнесена ко второй группе свариваемости. Особенность проведения сварочных работ в том, что сталь 30 ХГСА обязательно прогревают до 250 градусов для сокращения вероятности образования трещин.

Применение

Вышеперечисленные характеристики дают возможность применять сплав в разных промышленных отраслях:

• В строительстве из него делают крепежи, на которые воздействуют знакопеременные изгибы.
• Даже современные авиастроители используют сплав как материал для изготовления расходных элементов: фланцов, валов и прочих.
• В машиностроительном деле производятся высококачественные изделия, работающие при постоянных переменных нагрузках.

Стоимость зависит от качества и габаритов лома, а также от планируемых объемов поставки.

Сталь-Максимум: Марка 30ХГСА

Этот материал классифицируется как конструкционная среднелегированная сталь. Он относится к хромокремнемарганцовым сплавам.

Конструкционная сталь — сплав, который применяется для изготовления различных деталей, механизмов и конструкций в машиностроении и строительстве и обладает определенными механическими, физическими и химическими свойствами.

см. Википедию

Из этой марки стали производят всевозможные улучшаемые детали, например:

• сортовой и фасонный прокат,
• калиброванные прутки,
• серебрянки,
• шлифованные прутки,
• толстостенные и тонкостенные листы,
• полосы,
• поковки,
• трубы,
• кованые заготовки.

Выпущенные изделия из стали 30ХГСА активно используются в современной промышленности, организации трубопроводов и машиностроении. В этих сферах они представлены в виде:

• валов и осей,
• лопаток компрессорных машин, эксплуатируемых при температуре до +200°С,
• зубчатых колес,
• корпусов обшивки,
• рычагов и толкателей,
• сварных конструкций, работающих при знакопеременных нагрузках,
• фланцев,
• крепежных элементов, которые функционируют при низких температурах.

Точный химический состав стали 30ХГСА

Технические и эксплуатационные характеристики деталей, а также химический состав материала представлены в специальном нормативном документе. Они регламентируются предписаниями ГОСТа 4543–71.

В составе сплава 8 элементов, основные из них: хром, марганец и кремний. Второстепенные:

• Углерод
• Никель
• Медь
• Сера
• Фосфор

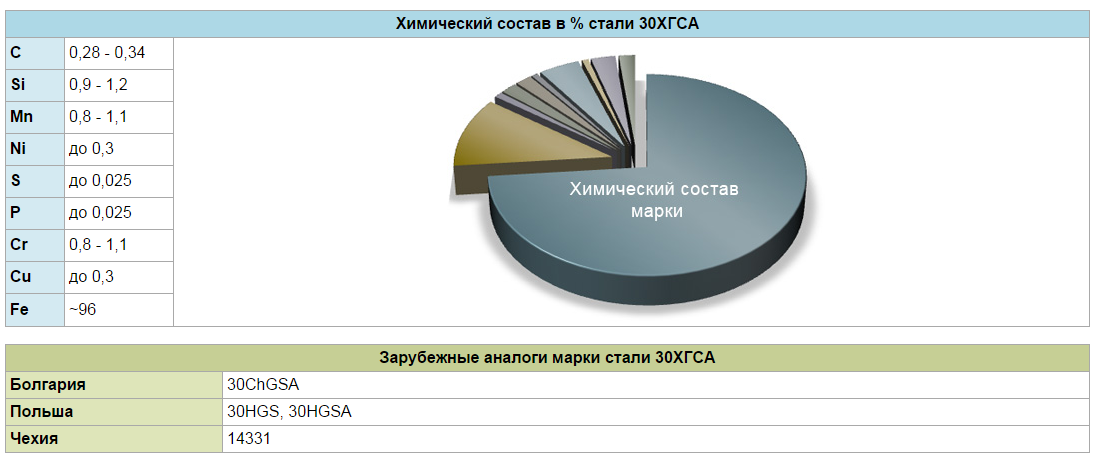

Точное процентное соотношение всех составляющих представлено в таблице ниже и на диаграмме.

Si	Cr	Mn	С	Ni	Cu	S	P
от 0,9 до 1,2	0,8 – 1,1	от 0,8 до 1,1	0,28 – 0,34	менее 0,3	менее 0,3	до 0,025	менее 0,025

Свойства стали 30ХГСА

Термическая обработка таких веществ производится в два основных этапа. В первую очередь, деталь из подобного сплава закаливается в масле при температуре +880oC. Затем она отпускается в воде при показании термометра 540oC выше 0oC.

Начальная температура ковки материала +1240oC, конечная +800oC. Изделия с сечением до 50 мм охлаждаются на воздухе, свыше 51 мм проходят процедуру охлаждения в специальных ящиках.

Твердость стали 30ХГСА по Бринеллю достигает 10 -1 = 229 МПа. Критические точки наступают при температурах:

• Ac1 = 760o
• Ac3(Acm) = 830o
• Ar3(Arcm) = 705o
• Ar1 = 670o
• Mn = 352o

Материал относится к ограниченно свариваемым. Для него доступны следующие способы сварки:

• ручная дуговая (РДС),
• аргонно-дуговая под флюсом и с газовой защитой (АДС),
• аргонно-дуговая сварка вольфрамовым электродом в среде защитных газов (АрДС),
• электрошлаковая (ЭШС),
• контактно-точечная (КТС).

При этом рекомендуется предварительный подогрев и последующая термическая обработка. Подобных ограничений не существует только при контактно-точечной сварке.

Обрабатываемость материала резанием доступна в горячекатаном состоянии, при твердости сплава по Бринеллю от 207 до 217 единиц.

Сталь 30ХГСА не имеет склонности к отпускной хрупкости, однако при этом она является флокеночувствительным материалом.

При помощи добавления или удаления из состава различных легирующих веществ стали придают те или иные свойства. Например, для повышения теплоустойчивости в составе стали уменьшают присутствие углерода, но при этом обязательно легируют повышенным количеством хрома.

Высокопрочные сплавы получают за счет термической обработки, повышения содержания углерода в составе и других легирующих элементов, которые улучшают прочность феррита и увеличивают прокаливаемость материала.

Расшифровка марки

Химический составсплава задается ГОСТом 4543-71, который определяет содержание основных легирующих добавок, указанных в маркировке. Расшифровка марки стали 30ХГСАуказывает на то, что она принадлежит к классу среднелегированных сплавов. Первые две цифры слева направо обозначают концентрацию углерода, необходимого для придания твердостиметаллу. Одновременно углерод снижает пластичность стали, поэтому его содержание не превышает 0,28-0,34%.

За цифрами следуют буквы, указывающие на главные легирующие элементы, концентрация которых колеблется в пределах 1%:

• хром добавляют для повышения коррозионной устойчивости и жаропрочности стали;
• марганец и кремний – сильные раскислители, они также увеличивают пластичность и снижают опасность растрескивания сплава.

Буква «А», указанная в самом конце аббревиатуры, свидетельствует о высоком качестве материала. Он содержит небольшие примеси меди и никеля, но их концентрация слишком мала, чтобы существенно влиять на свойства сплава. Примеси серы и фосфора снижают прочность металла путем встраивания в узлы кристаллической решетки. Полностью удалить эти примеси невозможно, однако их содержание минимально — не более 0,25%.

По ГОСТу данный сплав можно заменить аналогами:

• 40ХФА;
• 35ХМ;
• 25ХГСА;
• 40ХН;
• 35ХГСА.

Среди зарубежных аналогов:

• 14331 – Чехия;
• 30ChGSA – Болгария;
• 30HGSA, 30HGS – Польша.

Сортамент выпускаемой продукции состоит:

• из труб разного диаметра;
• кованых заготовок;
• листов различной толщины;
• сортового проката;
• полосового железа;
• калиброванных и шлифованных прутков.

Сортамент продукции

• Трубы.
• Заготовки кованые и поковка.
• Полосовое железо.
• Листы – толстые и тонкие.
• Прокат – сортовой, фасонный.
• Прутки калиброванные и шлифованные.

Процесс маркировки сталей легированного типа выполняется согласно принятым стандартам. Именно благодаря маркировке становится возможно точно и быстро установить химический состав сплава. В стали 30ХГСА, как и во многих других легированных сталях, присутствует углерод. Его присутствие обеспечивает сплав крепостью, но избыток углерода может, наоборот, повысить хрупкость сплава.

Кроме углерода характеристики данной стали определяет ряд других элементов. Основным химическим компонентом сплава, после углерода, можно назвать хром. Легирование хромом даёт стали коррозионную устойчивость, внешнюю привлекательность и длительный период службы. Кроме того, в качестве присадочных материалов к описываемому сплаву добавляется марганец и кремний. Благодаря этим элементам эксплуатационные характеристики материала существенно улучшаются. Купить сталь 30ХГСА с отличными техническими характеристиками вы всегда можете в нашей компании. Стандартные ГОСТы для данной стали – 4543-71 и 84-79 70.

Состав сплава

Химический состав любого сплава, в том числе и рассматриваемого нами, оказывает непосредственное влияние на его технические характеристики. В сталь 30ХГСА входят следующие основные элементы:

• Углерод – 0,3%;
• Хром, кремний и марганец – все по 1 %;
• Медь и никель – около 0,3 %.

Помимо вышеперечисленных элементов в состав описываемого сплава входят в малых количествах (до 0,025%) сера и фосфор. Уровень содержания данных веществ должен тщательно контролироваться, так как их избыток ухудшает технические характеристики стали. Только у нас вы можете купить квадрат 30ХГСА с быстрой доставкой и по объективным расценкам!

Физические и химические свойства

У сплава 30ХГСА во многом схожие с другими среднелегированными сталями характеристики. Благодаря этому сплав получил довольно широкое распространение. В производстве особенно ценятся следующие его свойства:

• плотность – 7850 кг/м 3 (зависит от температуры среды);
• температура плавления – 1 500 ͦС;
• устойчивость к ударной нагрузке (выдерживает до 980 МПа);
• высокая степень пластичности;
• не очень высокая коррозионная устойчивость;
• способность переносить нагрузки переменного типа;
• сохранение изначальных характеристик до 400 ͦС.

Сплав 30ХГСА хорошо поддаётся штамповке и ковке, так как термообработку он переносит без потери пластичности. Купить шестигранник 30ХГСА вы можете у нас прямо сейчас!

Области применения 30ХГСА

• строительство (элементы крепежа);
• авиастроение (расходный материал для фланцев и валов);
• машиностроение (элементы, работающие под постоянными и переменными нагрузками).

Сталь 30ХГСА, аналоги которой 30ChGSA (Болгария) и 14331 (Чехия), производится нашим предприятием уже не первый год. Ждём ваших звонков и заказов!

Информация по наличию может быть не актуальной, актуальное наличие уточняйте у менеджера, или скачайте обновленный прайс

Маркировка изделий

Все стали маркируют с использованием комбинации из букв и цифр. У каждой марки свое назначение. В начале маркировки указывается цифра, которая обозначает содержание углерода в данном сплаве. Исходя из его процентного содержания, различают следующие виды сталей: низкоуглеродистые (менее 0,25%), среднеуглеродистые (от 0,25% до 0,65%), высокоуглеродистые (более 0,65%). Например, в марках стали 30ХГСН2А и 30ХГСА содержится 0,3% углерода, поэтому они являются среднеуглеродистыми, а в марке стали 20ХГНМ – 0,2% углерода, что делает ее низкоуглеродистой.

Буквы, указанные в комбинации, свидетельствуют о содержании конкретного легирующего элемента. Чаще всего встречаются:

• Х-хром;
• Г-марганец;
• Н-никель;
• С-кремний;
• Б – ниобий;
• М-молибден.

После буквы иногда стоит цифра, что указывает на процентное содержание этого элемента. Если цифра отсутствует, количество элемента не превышает 1,5%. К примеру, в стали марки 25ХГСА содержится 0,25% углерода, а марганца и кремния менее 1,5%. Буква «А» в конце маркировки говорит о том, что сталь относится к категории высококачественных изделий, а буква «Ш» — к особовысококачественным изделиям. Таким образом, сталь марки 30ХГСН2А – высококачественная.

30ХГСА расшифровка марки

30ХГСА — сталь, относящаяся к легированным. Ее состав попадает под регламент ГОСТа 4543−71, из которого следует, что каждая из букв и цифр определяет количество элементов, входящих в сплав:

• 30 — значение содержания углерода (до 0,34%). Он способствует повышению твердости и прочности, но скажется на пластичности и свариваемости.
• Х — хром (около 1%). Для повышения закаливаемости, коррозионной стойкости и жаропрочности сплавов. Наблюдается положительная динамика относительно сопротивления абразивному износу.
• Г — марганец (не более 1,1%). Для удаления вредных серовых и кислородных примесей. Минимизация появления сколов и трещин в процессе работы. Поверхности становятся более качественными. Металл обретает пластичность, его легко сваривать.
• С — кремний. Это сильный раскислитель, наряду с марганцем. Увеличивает пластичность, не влияя при этом на показатель прочности. Материал становится восприимчивым к действию высоких температур.
• А — расшифровка улучшения. Значит, сталь закалили, применяя метод высокого отпуска. Главная особенность закалки состоит в том, что металл быстро нагревают, пока температура не достигнет 870 градусов Цельсия, а потом резко охлаждают в обычной воде либо масляном растворе. Таким путем достигают значительного преобразования внутренней структуры, что повышает механические характеристики полученного сплава примерно в 2,9 раза. Закалочное напряжение снимает высокий отпуск: нагрев до 560 градусов. Вместе со снятием напряжения происходит увеличение такого свойства, как упругость.
• Сера и фосфор (до 0,25%). Элементы из категории «вредные примеси». Их молекулы значительно больше от всех вышеперечисленных компонентов. При прохождении в кристаллическую сетку, они уменьшат устойчивость стали, что приведет к снижению устойчивости всего сплава.
• В состав 30ХГСА входят медь и никель в незначительных количествах, которые не способны оказывать влияние на качественные характеристики стали.

Данное обозначение является отечественным. Есть несколько зарубежных аналогов:

• Польская 30HGSA;
• Чешская 14331;
• Болгарская 30ChGSA.

Сталь 30ХГСА: характеристики и применение

Изначально, сталь марки 30ХГСА разрабатывалась советскими учеными как материал для авиационной промышленности. Элементы управления, педали и другие механизмы самолетов середины 20 века полностью изготавливали из данного сплава.

Но наука не стояла на месте. Спустя некоторое время благодаря характеристикам сталь 30ХГСА нашла применение и стала доступной для остальных сфер промышленности. И сразу же началось массовое использование стали машино- и станкостроением.

30ХГСА — расшифровка марки стали

Сталь 30ХГСА относится к группе легированных сталей. Состав ее регламентируется ГОСТом 4543-71, согласно которому каждая буква и цифра обозначает определенное содержание определенных химических элементов:

• Цифра 30 означает содержание углерода 0,28-0,34%. Углерод повышает твердость и прочность в сталях, но снижает пластичность и свариваемость.
• Х – хром (0,8-1,1%) повышает закаливаемость, коррозионную стойкость и жаропрочность сплава. Положительно влияет на сопротивление абразивному износу.
• Г – марганец (0,8-1,1%) удаляет вредные примеси кислорода и серы. Снижает риск образования окалин и трещин во время термообработки. Повышает качество поверхности. Помимо этого, способствует увеличению сталью пластичности и свариваемости.
• С – кремний также как марганец является сильным раскислителем. Повышает пластичность, не снижая при этом прочность. Увеличивает восприимчивость стали к термической обработке.
• Буква «А» расшифровывается как улучшенная. Это означает, что сталь прошла закалку с высоким отпуском. Особенности проведения закалки заключаются в нагреве стали до температуры 870 ºС и в последующем быстром охлаждении в масле или воде. Таким образом, происходит трансформация внутренней структуры, что способствует повышению механических характеристик 30ХГСА в 2,9 раза. Закалочные напряжения снимаются высоким отпуском: нагревом до 540-560 ºС. Помимо снятия напряжения, параллельно происходит увеличение упругих свойств.
• Сера (до 0,25%) и фосфор (до 0,25%) относятся к категории вредных примесей. Размеры их молекул слишком большие по сравнению со всеми вышеперечисленными элементами. Встраиваясь в кристаллическую сетку стали, сера и фосфор снижают ее устойчивость, тем самым снижая прочность сплава.
• Также в составе 30ХГСА имеется некоторый процент меди и никеля. Но их содержание настолько мало, что они не оказывают влияния на характеристики стали.

30ХГСА – это российское обозначение марки стали.

Сталь 30 – ударная вязкость, Дж/см2

Сортамент	Размеры – толщина, диаметр, мм	Режимы термообработки	Т, 0С	KCU при температурах
-600С	-400С	+200С
Заготовки	60	Закалка (вода)	860
Отпуск	400	42	45	72

Т	r	R 109	E 10-5	l	a 106	C
Град	кг/м3	Ом·м	МПа	Вт/(м·град)	1/Град	Дж/ (кг·град)
20	7850	2	52
100	1.96	51	12.1	470
200	1.91	49	12.9	483
300	1.85	46	13.6	546
400	43	14.2	563
500	39	14.7	764
600	1.64	36	15
700	32	15.2

Англия	Болгария	Германия	Евросоюз	Италия	Китай
BS	BDS	DIN, WNr	EN	UNI	GB
080M32

30

1.0528

C30

C30E

Ck30

1.0528

1.1178

C30

C30E

C30

C30E

C30R

30

ML25Mn

ML30

Польша	Румыния	США	Франция	Чехия	Япония
PN	STAS	—	AFNOR	CSN	JIS
30
30A
30rs

OLC30

1030

G10300

M1031

C30E

FR32

XC32

12031

S28C

S30C

S33C

SWRCH30K

SWRCH33K

30Хгса гост – 30

Продажа марки стали 30ХГСАГОСТ 11268 и ГОСТ 4543. В наличии прокат стали легированной, конструкционной на складах компании. Быстрая доставка до клиента.

(351) 735-59-79

поставляет спецстали предприятияя машиностроительной и обрабатывающей промышленности. На складах ООО «Промгруппа» имеется широкий ассортимент инструментальных (легированные, штамповые, валковые, углеродистые, быстрорежущие) и конструкционных (легированные, рессорно-пружинные, подшипниковые) марок стали.

Характеристики 30ХГСА ГОСТ 4543 — 71

Марка :	30ХГСА
Заменители:	40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА
Классификация:	Сталь конструкционная легированная
Применение:	валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.

Механические свойства материала 30ХГСА при Т=20°С

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Трубы, ГОСТ 8731-87	686	11	—
Трубы холоднодеформир., ГОСТ 8733-74	491	18	—
Пруток, ГОСТ 4543-71	Ø 25	1080	830	10	45	490	Закалка 880°C, масло, Отпуск 540°C, вода,
Лист толстый, ГОСТ 11269-76	490-740	20	Нормализация
Лист толстый, ГОСТ 11269-76	1080	9	490	Закалка и отпуск
Лист тонкий, ГОСТ 11268-76	490-740	20	Нормализация
Лист тонкий, ГОСТ 11268-76	1080	10	Закалка и отпуск

Твердость30ХГСА после отжига , ГОСТ 4543-71	HB 10 -1 = 229МПа
Твердость30ХГСА, Трубы холоднодеформир. ГОСТ 8733-74	HB 10 -1 = 229МПа
Твердость30ХГСА, Пруток горячекатан. ГОСТ 10702-78	HB 10 -1 = 217МПа
Твердость30ХГСА нормализованного , Лист толстый ГОСТ 30ХГСА 11269-76	HB 10 -1 = 156 — 217МПа

www.promgroupchel.ru

Характеристики стали 30ХГСА

Сталь 30хгса относится к классу легированной конструкционной стали. Она была создана для нужд авиации, но благодаря отличным характеристикам быстро перешла в разряд популярных материалов в машиностроении. Нередко сталь 30хгса называют «хромансиль».

Это название сплав получил благодаря содержащемся в нем легирующим элементам (хром, марганец и кремний), латинские названия которых в сокращении и составили слово «хромансиль». Аналогами хромансиля являются стали марок 40ХФА, 35ХМ, 40ХН, 25ХГСА и 35ХГСА.

Маркировка стали 30хгса включает число, находящееся на первом месте и показывающее выраженный в сотых долях процент содержания углерода. В данном случае он составляет 3%, то есть соответствует норме для класса среднелегированных сталей (до 2,5% — низколегированная, от 2,5 до 10% — среднелегированная, от 10% — высоколегированная).

Химический состав 30ХГСА

Химический элемент	%
Кремний (Si)	0.90-1.20
Медь (Cu), не более	0.30
Марганец (Mn)	0.80-1.10
Никель (Ni), не более	0.30
Фосфор (P), не более	0.025
Хром (Cr)	0.80-1.10
Сера (S), не более	0.025

Механические свойства

Механические свойства

Термообработка, состояние поставки	Сечение, мм	s0,2, МПа	sB, МПа	d5, %	y, %	KCU, Дж/м2	HB	HRCэ
Пруток. Закалка 880 °С, масло Отпуск 540 °С, вода или масло.
25	830	1080	10	45	49
Поковки. Закалка. Отпуск.
КП 490
