Стационарная циркулярка своими руками

Каким должен быть стол для пилы

При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.

Конструкция должна быть устойчивой и жесткой. Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью

Важно, чтобы поверхность стола была идеально ровной. Необходимо предусмотреть заземление

Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора. Кнопка запуска пилы должна быть расположена в легкой доступности. Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ. Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.

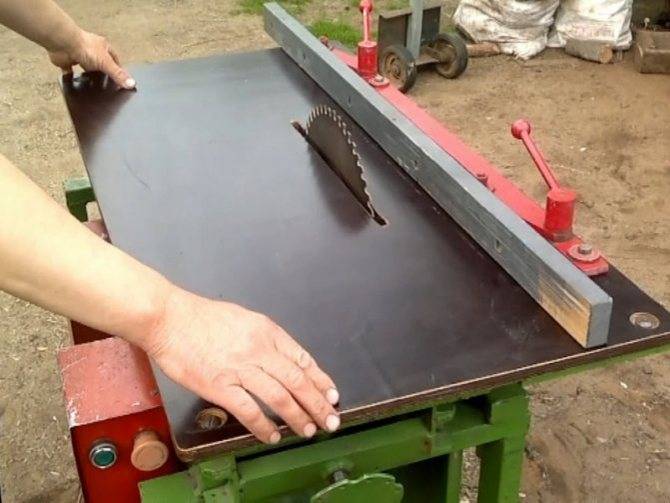

Стол для циркулярной пилы — фото

Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.

Некоторые советы по устройству стола:

пильный диск должен располагаться строго перпендикулярно поверхности стола;

Пильный диск должен располагаться строго перпендикулярно

стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;

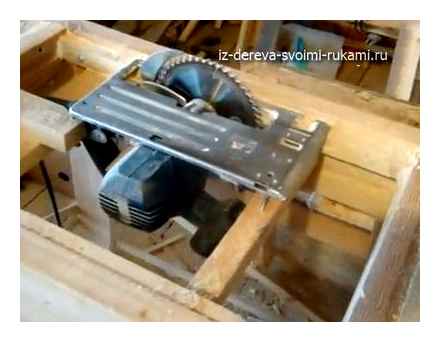

Циркулярный стол из ручной циркулярной пилы своими руками

циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.

Пример усиленного верстака для циркулярной пилы

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Прочие приспособления

Различные приспособления для ручной дисковой пилы своими руками сделать проще простого. Один из них – обычный брусок, который вставляется в упор, входящий в комплект. Стандартный упор не позволяет распиливать более широкие детали, так как рассчитан на определенную ширину, для каждой модели разную. Чтобы иметь возможность увеличить зазор, требуется вставить между стенкой упора деревянную деталь нужной ширины и задвинуть
ее в подошву.

Можно сделать приспособление для вырезания пазов, которое может пригодиться при изготовлении мебели.

Циркулярку из ручной дисковой пилы можно приспособить для распила под углом. Применяются как дополнительные детали, так и возможность закрепления самого диска под нужный угол.

Простое приспособление для торцевания при помощи ручной дисковой пилы. Есть возможность распиливать под заданным углом.

Вспомогательная деталь «клин» подойдет для производства круглых заготовок из дерева для декоративных целей.

Торцевой спил применяется в строительстве для отделки деревом стен, которые впоследствии покрываются лаком, оставляя видимой поперечную структуру дерева.

Чтобы лишний раз не тратиться на различные устройства
для мелких работ, можно попробовать самостоятельно продумать решение проблемы и создать рабочий инструмент из доступных материалов.

Для обустройства циркулярки подойдут старые ручные пилы, возможно, с нерабочим мотором. Сконструировать рабочее место можно по любой схеме. Подобрав детали по мощности, есть возможность распиливать материалы различной ширины и плотности. При помощи дополнительных приспособлений можно организовать столярную мастерскую и выполнять различные операции без лишних затрат.

Делаем стационарную циркулярку

Если отсутствует циркулярная пила, а для работы необходимо иметь более мощный станок, можно изготовить небольшой стационарный станок. Такой станок, изготовленный на заводе, стоит достаточно дорого, а изготовленный своими руками будет в несколько раз дешевле. Для того чтобы сделать такой агрегат, нам потребуется следующий материал и инструмент:

стальной лист толщиной от 3 до 5 мм, размером примерно 1200х700 мм;
металлический уголок 50х50 мм;
асинхронный двигатель на 220 В, 2,2 Квт, 2850 об/мин. (или другой, по желанию исполнителя);
шкив для двигателя;
вал с подшипниками и шкивом;
клиновой ремень;
диск пилы:
болты М10;
сварочный аппарат;
болгарка;
электродрель;
струбцины.

В первую очередь необходимо приобрести вал с подшипниками и крепление для режущего диска. Его можно купить в магазине строительных материалов или заказать и изготовить в мастерских (у них часто бывают готовые изделия и дешевле, чем в магазине).

Под размер подготовленного листа из уголка варится рамка. Затем она временно на него устанавливается. После чего производится разметка мест установки вала и электромотора. Затем в рамку ввариваются два уголка плоскими поверхностями вверх для крепления вала и двигателя. Подготовленная рамка струбцинами крепится к листу и приваривается. В листе вырезается паз для диска. На подготовленных местах сверлятся отверстия диаметром 10 мм для крепления вала и мотора. В местах крепления мотора в уголках прорезаются пазы по размеру отверстий (для натяжки клинового ремня).

Нарезаются четыре уголка для ножек станка. Подготовленные ножки привариваются в углах рамки стола. Конструкция очищается от ржавчины, грязи и окрашивается краской по металлу. На обратную сторону стола крепится болтами вал и двигатель, устанавливается клиновой ремень. Натягивается ремень путем перемещения двигателя по пазам, а затем болты крепления плотно затягиваются. С торцовой части на раме крепится пусковое устройство двигателя. Для обеспечения качественного распила параллельно диску устанавливается направляющая планка, которую можно крепить к поверхности стола струбцинами или болтами в заранее подготовленные отверстия. Агрегат готов к работе.

Построив правильно такой агрегат своими руками, можно сэкономить значительные денежные средства.

Каждый хозяйственный человек заботится о своем доме, его состоянии. Во время ремонта существует множество вещей, которые могут пригодиться, но обычно бывает сложно наперед сказать, в какую сумму может обойтись вся задумка. Постройка нового дома или ремонт его с использованием дерева дают прекрасный результат. Но для получения его необходимо хорошенько постараться и потратить немало сил. Если строить дом только с помощью дерева, гвоздей и пилы с рубанком, то процесс будет очень затяжным и тяжелым, так как такая работа неподъемна для одного или даже нескольких людей. Чтобы решить такую проблему, и придумали циркулярный станок. О нем и пойдет речь в нашей сегодняшней статье.

Пошаговый алгоритм для начинающих: от подготовки до запуска и остановки пилы

Следующие советы и рекомендации пригодятся как новичкам, так и более продвинутым пользователям циркулярных пил.

Допустим, вам необходимо распилить листовую фанеру. Что для этого нужно?

Фанерный лист закрепляется на верстаке с помощью струбцины, таким образом, чтобы часть фанеры находилась над столом.
Проверяется устойчивость стола и заготовки.
Под фанерой не должно быть никаких посторонних предметов и загрязнений.

Далее работа с циркуляркой, которая разделена на два этапа:

Настройка.
Проверка.

Настройка циркулярной пилы – это выставление необходимого зазора между направляющим шпицем (он же расклинивающий нож) циркулярной пилы и диском. При этом расстояние между гранью шпица и зубьями диска не должно превышать 0,25 мм. В противном случае диск начнет вибрировать.

Рисунок 8

Полная проверка циркулярной пилы осуществляется следующим образом:

Устройство берется в руки диском от себя. Разумеется, что перед мастером не должно быть никого.
Нажимается кнопка вращения диска. Ее следует нажимать «поддавая» ускорение диска, приотпускать и снова нажимать. Звук от вращения равномерный, без посторонних шумов, а циркулярка легко удерживается в руках.

Теперь можно приступить к работе.

Виды производимых работ

С помощью циркулярных пил можно производить следующие работы:

Если две заготовки уложить в одной плоскости, то их можно торцевать взаимно друг к другу. То же самое можно делать с широкой доской, если к ней приложить специальный упор.
Деревянные доски можно подравнивать, если требуется их укладка встык друг к другу, например при укладке полов.
С торца доски можно снять фаску или угол.
Можно сделать продольный и поперечный распил под углом.
Из бруса или доски можно выбрать четверть или сделать паз.
Листовой материал может быть раскроен в любом направлении с помощью специальной направляющей.
Циркулярка может разрезать пластик или любой твердый полимер.
Ручная циркулярка может быть смонтирована на каретку или стол для стационарного использования.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное. Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила. К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

https://youtube.com/watch?v=E-Id0wIrMys

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

Полезный совет! Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Элементы конструкции созданного своими руками распиловочного станка по дереву

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

Полезный совет!Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.

Циркулярки любого неподвижного типа состоят из основных частей

Процесс производства стола

Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).
