Соединение проводов

Подключение розеток

Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.

Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.

В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.

Пайка

Сначала о технологии пайки. Соединяемые проводники очищаются от изоляции, очищаются от оксидной пленки до чистого металла, скручиваются, потом лудятся. Для этого проводники разогреваются паяльником, прикладываются к канифоли. Она должна покрыть место соединения полностью. Залуженные провода скручивают сначала пальцами, затем дожимают, используя пассатижи. Вместо лужения можно использовать паяльный флюс. Им хорошо смачивают провода, но уже после скрутки.

Затем, собственно, начинается процесс пайки: разогревают паяльником или узкофакельной горелкой место соединения. Когда канифоль или флюс начинают кипеть, берут на жало паяльника некоторую часть припоя, вносят в зону пайки, прижимая жало к проводникам. Припой растекается, заполняя промежутки между проводами, обеспечивая хорошее соединение. При использовании горелки, припой просто вносят понемногу в факел.

Далее, после остывания места пайки, по технологии необходимо смыть остатки флюса (они ускоряют окисление), просушить соединение, покрыть его специальным защитным лаком, после чего изолировать при помощи изоленты и/или термоусадочных трубок.

Теперь о достоинствах и недостатках данного метода соединения проводов. В слаботочных системах пайка — один из самых надежных способов соединения проводов. Но, при разводке электропроводки в доме или квартире, ее критикуют нещадно. Все дело в том, что припой имеет невысокую температуру плавления. При периодическом прохождении через соединение больших токов (бывает, если неправильно подобраны или неисправны защитные автоматы) припой постепенно расплавляется, испаряется. Раз за разом контакт становится все хуже, греется соединение все больше. Если данный процесс не обнаружится, вполне может дело закончится пожаром.

Второй негативный момент — низкая механическая прочность пайки. Дело снова в олове — оно мягкое. Если проводов в паянном соединении много, да если еще они жесткие, при попытке упаковать их, часто проводники вываливаются из пайки — слишком велика сила упругости, которая вырывает их. Потому соединение проводников пайкой при разводке электричества и не рекомендуют использовать: неудобно, долго и рискованно.

Соединение электрических кабелей

Начнём с соединения электрических проводов. Предположим, что у нас в электрическую коробку заходят три провода, и их нужно соединить между собой. Как это делается? Для начала необходимо обрезать лишний кабель и оставить кабель такой длины, чтобы он не мешал размещению кабелей в электрической коробке, но в тоже время и не был сильно коротким, потому что слишком короткий кабель и зачистить толком нельзя, и соединить не получится нормально. Из коробки он должен выходить примерно на 5 см, потом мы его всё равно обрежем.

Теперь делаем следующее: зачищаем каждый кабель на длину примерно 2–2,5 см. Аккуратно надрезаем, стараясь не повредить внутренний проводник. Здесь технология одна и та же для всех видов проводников – и для алюминиевых, и для медных, и для одножильных, и для многожильных.

Снимаем изоляцию, не повредив кабель, потом обязательно зачищаем проводник, потому что у большинства кабелей он покрывается тонким слоем лака для того, чтобы не происходило коррозии проводящего слоя. Зачищаем специально предназначенным для этого концом ножа, дабы не порезать руки и не затупить нож.

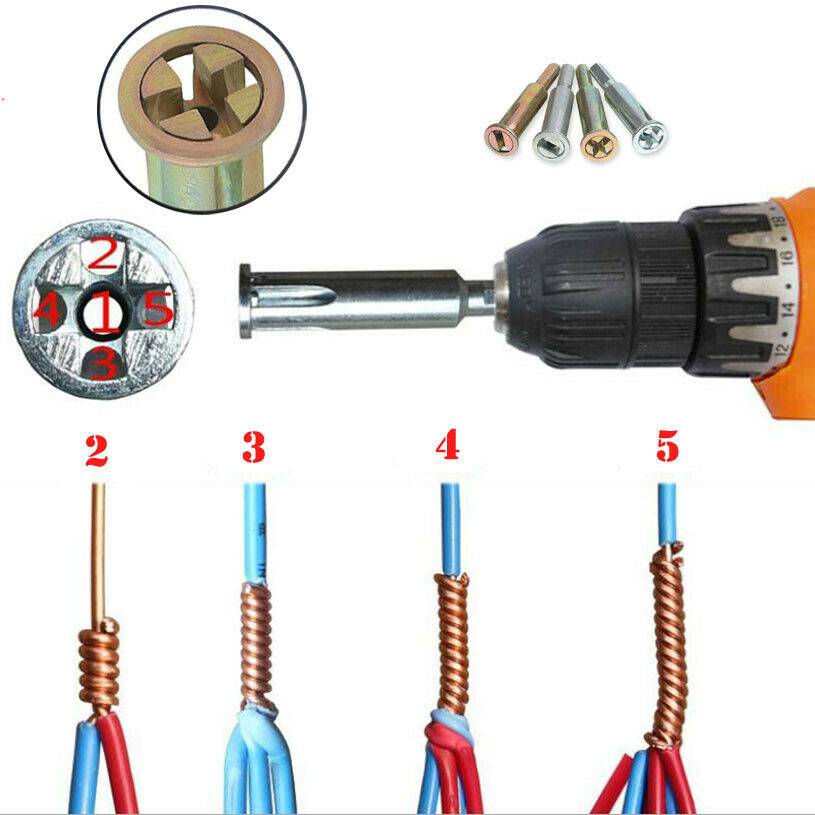

Скручиваем жилы. Скручивать их можно в любую сторону, в какую вам нравится.

Для этого можно использовать плоскогубцы либо собственные руки, если вам их не жалко. Скручиваются, естественно, только многожильные кабели. Если у вас кабель одножильный, то его просто зачищаем. Ту же процедуру производим со вторым кабелем, потом с третьим: снимаем изоляцию, зачищаем, скручиваем. Затем берём два кабеля, прислоняем их изоляцией к изоляции и плотно делаем такую скрутку:

Далее прикладываем третий кабель, также изоляцией к изоляции, и как можно более плотно – это очень важно для дальнейшей работы вашей электрической проводки – накручиваем его на два остальных кабеля

Большинство электриков рекомендуют после скрутки обрезать скрутку там, где закончился последний кабель. Он заканчивается чуть раньше, чем два остальных.

Для чего это делается? Во-первых, откусываем лишнее. Сильно торчащая скрутка нам не нужна, её неудобно изолировать, и она будет плохо сидеть в коробке. Во-вторых, у нас получается что-то вроде холодной сварки.

Это тоже очень важно, так как улучшает электрический контакт а, следовательно, и функциональность нашей проводки. С таким соединением наша проводка будет работать намного дольше. Затем скрутку изолируем

Затем скрутку изолируем.

Для чего рекомендуется использовать два цвета изоленты? В электрической сети, как мы знаем, есть фаза и “ноль”.

Чтобы постоянно не проверять пробником-индикатором, фаза это или “ноль”, лучше всего обозначать фазный провод, например, красной либо коричневой изолентой. Как правило, именно такими цветами обозначаются фазные провода в электрических сетях, а нулевой кабель – либо чёрным, либо синим цветом. Если синей или чёрной изоленты нет, можно воспользоваться жёлтой либо ещё какой-нибудь. Берём изоленту, начинаем где-то на 1 см по изоляции и как можно плотнее накручиваем.

Потом накручиваем изоленту вторым слоем, чтобы получилась надёжная изоляция. Изолента не только будет изолировать кабель, но ещё и скреплять его вместе, потому что у алюминиевых скруток часто бывает так, что по прошествии времени скрутка ослабевает. Алюминий немного окисляется, и скрутка становится ненадёжной. Если мы плотно всё заизолируем, то изолента будет дополнительно крепить эту скрутку. Скрутка прослужит намного дольше, не надо будет разбирать её через 5–6 лет и перекручивать. Скрутили, обрезаем. Это можно сделать плоскогубцами либо строительным ножом.

Ещё один момент: в электрических коробках рекомендуется делать такую изоляцию, чтобы был доступ к электрическому контакту:

Для чего это нужно? Кабель остаётся изолированным, то есть короткого замыкания не случится, но при ремонте этой проводки вам очень легко будет проверить, фаза это или “ноль”, имеется или нет фаза. Такая проверка легко осуществляется, но при этом изоляция остаётся надёжной и никак не влияет на работоспособность соединения. При ремонте это очень удобно, так как не приходится раскручивать изоляцию и, следовательно, всё можно проверить под напряжением – не нужно отключать электрические пакетники, а потом снова их включать. Просто открыли коробку, проверили – и всё. Таким образом, мы соединили три провода. Точно так же можно соединить и большее количество проводов, как правило, до шести. Больше не получится, потому что слишком большая скрутка становится нефункциональной и неудобной в эксплуатации.

Что делать, если проводов несколько?

При скреплении двух контактов проблем обычно не возникает. А вот что делать, если одновременно необходимо объединить три, четыре и более?

В этом случае рекомендуется остановить свой выбор на следующих вариантах соединения (от лучшего к худшему):

• с помощью клеммников wago;
• опрессовка гильзами;
• пайка;

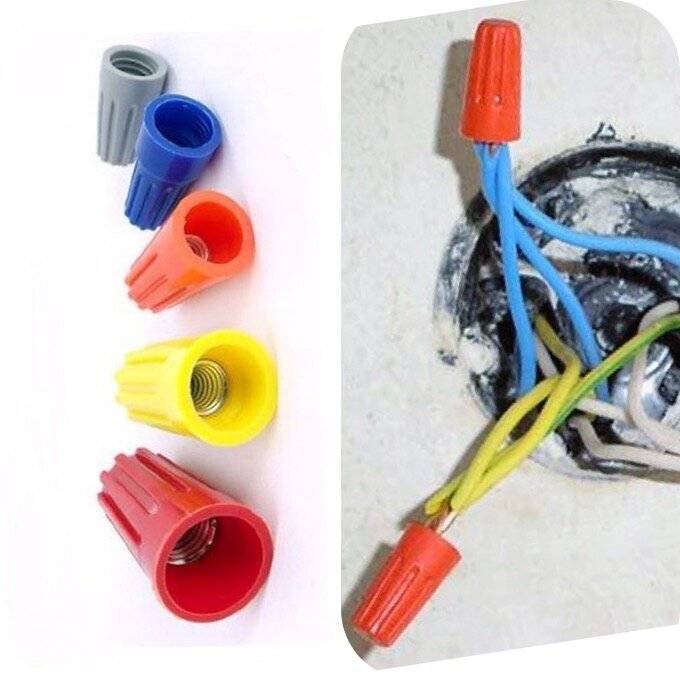

• скрутка с использованием сизов;
• скручивание и обмотка изолентой.

Порядок соединения проводов для каждого из методов мы подробно рассмотрели выше. Настоятельно рекомендуем Вам использовать первый вариант, т.к. он относиться к наиболее современному и эффективному. При этом стоимость ваг не слишком велика, а проводка служит более 30 лет.

Соединение проводов из разных металлов

Соединение проводников, изготовленных из различных металлов, должно производиться с обязательным учётом всех свойств материала, из которого они изготовлены. В настоящее время для передачи электрической энергии используют медь, алюминий и сталь. Каждый из этих металлов имеет различную плотность, электропроводность и сопротивление, которые учитываются при создании хорошего электрического контакта. Необходимо также учитывать величину электрохимического потенциала, возникающего при воздействии тока на металл.

Поэтому при неправильном соединении алюминиевых и медных проводников могут возникать серьёзные проблемы, с которыми сталкиваются многие специалисты, проводящие ремонт проводки в квартирах. Ранее в домах использовались медные провода, которые по электротехническим показателям намного превосходили алюминиевые. А в настоящее время применение проводников из меди ушло на второй план.

Алюминий, имея высокий уровень окисления, образует при соединении специфическую плёнку, которая обладает довольно большим электрическим сопротивлением. Это свойство проявляется особенно во влажной среде. Такая же плёнка образуется и у меди, только её сопротивление намного меньше. Поэтому из-за этой разницы сопротивлений, прямое соединение этих металлов приводит к затруднению электропроводности. А окислительные процессы приводят к искрению, нагреву и возгоранию проводов.

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

• Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
• Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
• Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

• для обжима гильз;
• для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

• Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
• Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание, ответвление и подключение электрических проводов

Во время ремонта или замены квартирной электропроводки довольно часто приходится заново зачищать, сращивать или ответвлять электрические кабеля.

Например, новомодное расположение розеток внизу возле плинтуса обязательно потребует процедуры сращивания кабеля. Теперь все по порядку. Прежде чем начать какие либо работы с электропроводкой необходимо ее обесточить.

Работать под напряжением категорически запрещено, даже если Вы с электричеством на «ты».

Сращивание двух проводов. Способов сращивания электрических проводов есть несколько. Можно их соединить при помощи контактной колодки.

При таком соединении проводов из разных металлов никаких так сказать опасных ситуаций не возникнет.

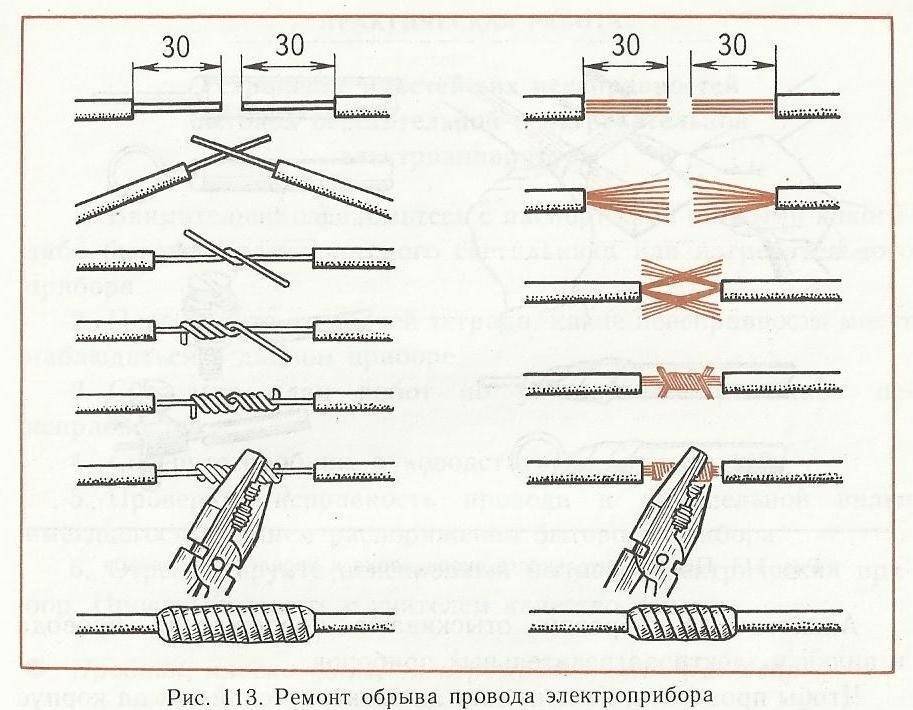

Однотипные провода можно сращивать путем скрутки их токоведущих проводников. При таком способе также зачищают концы, но на большее расстояние – 2 ÷2,5 см.

Зачищенные концы накладывают друг на друга и плотно скручивают виток к витку плоскогубцами. Очень важна при таком способе именно плотность скрутки кабеля.

Нельзя делать «как попало», а потом просто стянуть соединение изолентой – плохой контакт и возможность возникновения пожара Вам гарантированы.

Существует несколько видов скрутки кабеля: простой, бандажный и желобок. Бандажный способ отличается от двух других наличием дополнительной проволоки – бандажа. Этим способом обычно сращиваются провода большого сечения. Скрутка желобком больше всего подходит для сращивания алюминиевых жил.

Если есть паяльник, а соединяемые провода медные, то лучше место соединения пропаять. В самом конце процедуры место соединения изолируют изолентой.

Причем начинать наматывать изоленту нужно на изоляцию провода с одной стороны и заканчивать тоже изоляцией с другой. Не поленитесь сделать несколько витков (туда и обратно).

Если соединяется не один провод, а несколько, то изолировать нужно каждое соединение в отдельности, а не все сразу.

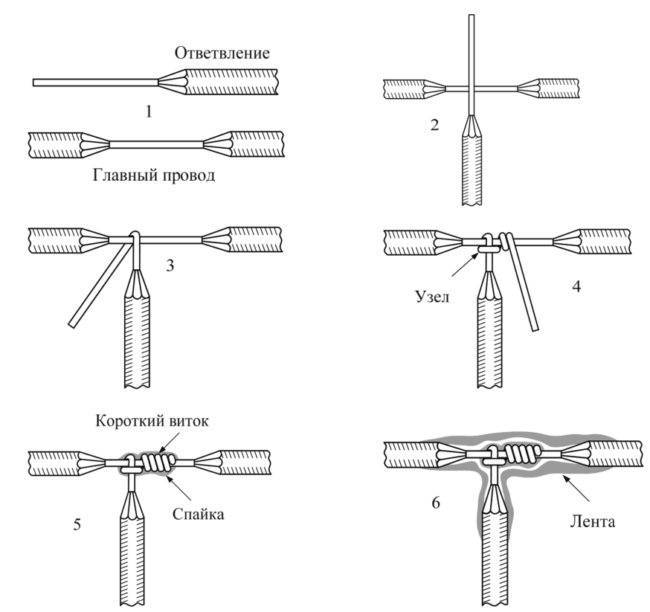

Ответвление проводов. Иногда возникает ситуация, когда нужно сделать ответвление провода (например для установки розетки), а возможности поставить разветвительную коробку нет. В этом случае делаем следующим образом: зачищаем изоляцию основного провода на 1,5 ÷ 2 см., при этом не разрезая сам провод и подсоединяем к нему зачищенный конец ответвляемого провода.

Соединение делаем также качественное и плотное при помощи плоскогубцев. Место соединения можно, для большей надежности, пропаять и обязательно заизолировать изолентой. При этом изолента должна накладываться на изоляцию основного провода с обоих концов и на изоляцию ответвляемого. Также как и при сращивании, ответвление можно делать простым способом, бандажным и в желобок.

При ответвлении сразу двух и более проводов каждое соединение изолируется отдельно.

Подключение проводов. При присоединении новых проводов к электрическим розеткам, люстрам и выключателям их концы необходимо зачистить, а при необходимости и придать им нужный изгиб. Современные выключатели и розетки требуют обычной зачистки провода на расстояние примерно 1см.

Если зажим электрического провода осуществляется под болт с шайбой, то необходимо зачищенный конец провода согнуть петелькой.

Не рекомендуется зажимать под болт просто прямой очищенный проводник ввиду плохого электрического контакта при этом.

Петельку можно сделать круглогубцами или же при помощи металлического стержня нужного диаметра (гвоздя, круглого напильника, крестообразной отвертки и т.д.).

А теперь более наглядно на видео:

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

• для тока в 6 А используется ПВС с сечением 0,75 мм.;
• для 10 Ампер – сечение составляет 1 мм.;
• для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Соединение токопроводящих жил до 10 мм/кв

Для организации ответвлений и соединений алюминиевых и медных жил применяются пресс-клещи и стандартные гильзы. Соединения в таких случаях могут быть односторонними, когда провод вводится с одной стороны гильзы, так и двухсторонние. Материал гильз подбирается в соответствии с материалом жил

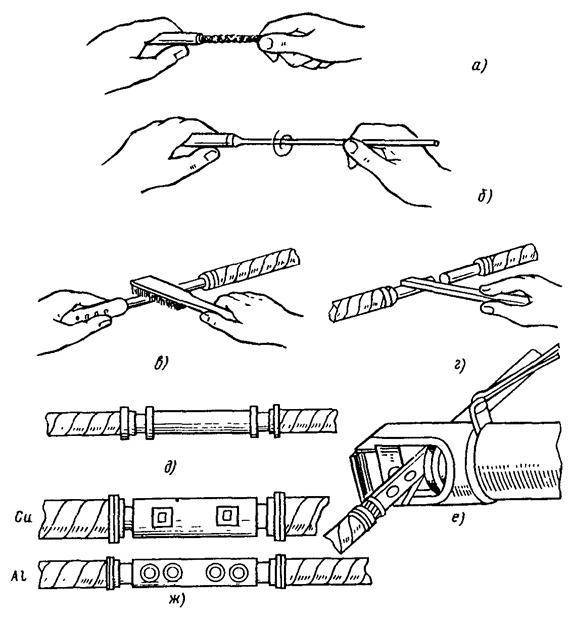

Алгоритм опрессовки кабеля:

1.На концах жил удаляется изоляция на 2-3 сантиметра. Их необходимо зачистить до металлического блеска. Если жилы алюминиевые, то их предварительно нужно смазать кварцевазелиновой пастой. Медные провода в свою очередь можно оставить чистыми.

2.В соответствии с технической таблицей подбираются пунсоны, матрицы и гильзы. Если гильзы слишком большие, то свободное место можно уплотнить с помощью дополнительных жил. При использовании многопроволочных жил, удаление проволоки жилы для подгонки сечения, не допускается.

3.Жилы нельзя скручивать. Они укладываются параллельно друг другу, после чего одевается соединительная гильза. Если применяются медные провода, то перед тем, как одеть гильзу, их необходимо обернуть двумя слоями медной или латунной фольги. Толщина фольги – 0,2 миллиметра, а ширина 20-22 миллиметра.

4.Соединения обжимаются пресс-клещами методом локального вдавливания. Степень опрессовки определяется технической таблицей.

5.После обжимки, соединения протираются тряпкой, смоченной в бензине, и изолируются.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких.  Обычно используют следующие известные виды скруток:

• бандаж;
• желобок;
• простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.
