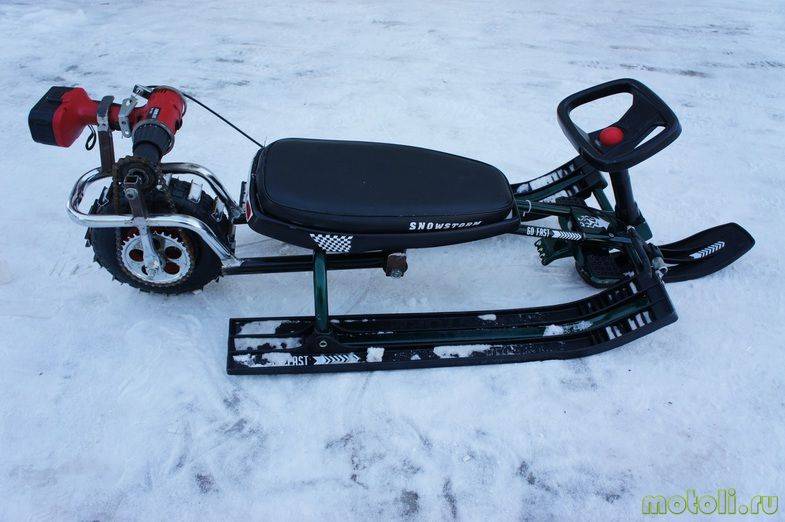

Снегокат с мотором от бензопилы

Плюсы и минусы самодельного снегоуборщика

Нужно заранее решить, стоит ли начинать подобный проект, либо лучше от него отказаться. Вариантов есть несколько:

• расчищать вручную с помощью лопаты;
• купить заводской снегоуборщик;
• собрать технику своими руками.

У лопаты и ручного труда есть свои плюсы и минусы. Но такой вариант рассматривать нет смысла. Лопата все равно нужна, чтобы расчищать труднодоступные места и небольшие участки. Для основного объёма работ нужен снегоуборщик.

Решив собрать технику своими руками, вы получаете следующие преимущества:

• существенная финансовая экономия в сравнении с покупкой заводской техники;
• большинство материалов для сборки легко найти дома или купить за небольшие деньги в специализированных магазинах;
• если есть рабочая и ненужная бензопила, затраты вообще окажутся минимальными;
• полученный агрегат имеет компактные размеры, что позволяет чистить снег на небольших участках и в труднодоступных местах.

Плюс это опыт в вашу копилку и новые навыки.

Что же касается недостатков, то они субъективные. Во-первых, это малая мощность. Но нужен ли вам снегоуборщик с мощностью промышленной техники, вопрос риторический. Во-вторых, конструкция не столь продуманная, как у заводского образца. Но это зависит от вас, а также используемых схем и принципов сборки. Самодельный снегоуборщик может не уступать в плане безопасности и удобства эксплуатации даже топовым фабричным агрегатам.

Схема изготовления снегоход из бензопилы «Урал» своими руками

Большинство мастеров отдают предпочтение отечественным моделям бензопил, аргументируя это их дешевизной и доступностью. Поэтому есть смысл изготовить первый снегоход из бензопилы советского производства.

В первую очередь понадобится собрать схемы и чертежи снегоката. Они необходимы для правильного соединения таких узлов:

1. Силовая установка (еще нужно подумать над местом крепления ведущего вала).
2. Трансмиссия.
3. Гусеничный механизм или лыжи.

При этом необязательно заниматься гусеничным механизмом снегохода самостоятельно. Можно воспользоваться готовым комплектом от «Бурана».

Стойки

При обустройстве стоек используется стальной лист, разрезанный на уголки с размерами 3х3 см. Чтобы соединить их, используется стальная труба диаметром 30 мм. Таким методом получается сделать небольшой портал.

Для обустройства площадки методом точечной сварки соединяется стальной лист толщиной 2 мм с передней частью и серединой рамы будущего снегохода. Вскоре здесь будет произведена установка двигателя и редуктора бензопилы.

На участке задней части и середины рамы фиксируют модуль под монтаж кресла. Передок рамы и траверсы переднего моста закрепляются прочной балкой.

В конце этой балки прикрепляются втулки рулевых лыж, а по середине устанавливают стойку — она будет выполнять роль моторного подрамника.

В местах, где соединяются стойки, можно установить косынки стали, имеющие толщину 2 мм. Они необходимы для обеспечения надежности и долговечности транспортного средства.

Гусеница

После установки крепления корпуса можно начинать обустраивать гусеницы. На этом этапе необходимо создать надежный механизм, который будет заниматься передвижением снегохода в самых сложных условиях.

При создании компактной версии снегохода необходимость самостоятельно собирать гусеницы исключается. Вместо этого допускается использование готовых гусениц со старого «Бурана». Однако придется немного переработать конструкцию, сделав меньшей как минимум на 50 см. Для соединения используется транспортная лента. Зубчатое колесо и звездочка 2 ступени цепной передачи производятся из капронового листа толщиной 1,5 см.

Приводной вал

Вал привода изготовляется из стальной трубы, диаметр которой составляет 1,4 см. К нему фиксируют фланцы и зубчатые колеса. На конце приводного вала устанавливают наконечники цапфы с предусмотренными местами под монтаж подшипниковых элементов.

Какую бензопилу выбрать?

Для создания снегохода вы можете использовать различные бензопилы. Наиболее подходящими вариантами будут модели «Дружба», «Урал» и «Штиль». А какой агрегат выбрать — все зависит только от вашего желания.

Дружба

Основной положительной стороной использования бензопилы «Дружба» в качестве исходного материала для изготовлени снегохода своими руками считается его простота конструкции. Здесь представлена элементарная сборка, где каждая деталь играет свою роль. Без лишнего, только самое необходимое.

К отрицательным сторонам данного агрегата можно отнести его большой вес. Более того, здесь не предусмотрено использование кожухов безопасности. Да и в целом, бензопила уже морально устарела.

Технический паспорт:

• мощность – 1 кВт;
• вес — до 12 кг;
• двигатель (двухтактовый);
• длина шины – 45 см;
• топливо (бензин).

Урал

Специализированная профессиональная бензопила «Урал» создавалась целенаправлено для валки стволов деревьев. Этоочень удобный в процессе работы механизм, отличающийся большой мощностью. Данный агрегат относится к экологически чистым приборам, которые могут эксплуатироваться даже в условиях суровых зим.

Если вы решили использовать бензопилу «Урал» для собственноручного создания снегохода — это правильный выбор. Поскольку технические параметры данной машины полностью отвечают заявленным требованиям.

Технический паспорт:

• двигатель (бензиновый, двухтактный, одноцилиндровый);
• мощность – 3,68 кВт;
• вес – 11,7 кг;
• параметры – 46 х 88 х 46 см.

Штиль

Бензопила «Штиль» также подойдет в качестве основного механизма для создания снегохода. Она выполнена из экологически чистого материала, безвредного для человека, имеет хорошую мощность и и бесшумно работает. Поэтому ваша поездка будет очень даже комфортной.

Как поймать больше рыбы?

За 13 лет занятия активной рыбалкой я нашел много способов, как улучшить клев. И вот самые эффективные:

1. Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
2. Более чувствительные снасти. Читайте соответствующие руководства по конкретному типу снасти на страницах моего сайта.
3. Приманки на основе феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Как из бензопилы сделать снегоход?

Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.

Последовательность работ:

1. Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
2. Также посредине монтируется небольшой модуль под сиденье оператора;
3. Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
4. Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
5. Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
6. Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
7. Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
8. Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
9. Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
10. Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.

Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.

Снегоход – уникальное транспортное средство для ежедневного применения в зимний период. Его используют для передвижения по заснеженной местности во время научных экспедиций, экскурсий, походов, охоты на животных, охраны территории. Такое изделие можно приобрести в специализированном магазине или сделать своими руками. Если готовые конструкции имеют достаточно высокую цену, и не каждый человек способен себе позволить такую покупку, то самодельные – более доступный альтернативный вариант, изготовленный из подручных материалов и техники.

Купленный или самодельный

Самодельный мотоснегокат имеет множество преимуществ перед покупным. Во-первых, это его вес. Для плавного движения конструкции по снегу она должна быть максимально легкой, ведь к ней нужно будет добавить еще и вес водителя. Покупной ?Хаски? же будет весить около 80 килограммов. Такой вес обусловлен установленным на мотоснегокат мотором, работающим на бензине. Самодельный мотоснегокат можно сделать, как мы рассмотрели выше, на электричестве. Это дешевле, легче, удобнее и экологичнее. С другой стороны, есть детские модели, способные выдерживать одного взрослого. Вес такой конструкции не превышает 20 килограммов.

Купленные готовые модели, если не китайского производства, качественнее. Ведь если вы не мастер-механик, то самодельный снегоход может иметь различные недостатки ? то не рассчитали звезду тяги, и она быстро ?слизалась?, то скорость снегоката страдает и так далее. Но конструктивность и качество подразумевает немалые затраты

Обратите внимание на цены выше, в том числе известного ?Хаски?

Схема изготовления самодельного снегохода из бензопилы

Для изготовления снегохода из бензопилы вам обязательно потребуется план, по которому вы будете ориентироваться во всех своих дальнейших действиях. Схема не обязательно должна быть подробной, вы можете начертить ее от руки и использовать в работе. Самое главное, чтобы вы ее хорошо понимали. Ниже представлена точная схема самодельного снегохода из бензопилы с нумерацией и расшифровкой его основных деталей.

Цифрами на схеме изображены:

• 1 – руль управления;
• 2 – бак для заливки топливной смеси;
• 3 – двигатель от подручной бензопилы;
• 4 – рулевая стоечная втулка;
• 5 – рулевая лыжа;
• 6 – гусеничное зубчатое колесо для привода снегохода;
• 7 – укороченная гусеница;
• 8 – опорная рама агрегата;
• 9 – каток опоры;
• 10 – подкос ограничительной спинки;
• 11 – механизм натяжения гусеницы;
• 12 – зубчатое колесо натяжения гусеницы;
• 13 – подшипник внутри корпуса;
• 14 – багажное отделение в виде короба;
• 15 – сиденье для водителя;
• 16 – первая часть передачи;
• 17 – вторая часть передачи;
• 18 – ограничитель для спинки сиденья водителя;
• 19 – ведомая звездочка для включения первой передачи;
• 20 – звездочка, приводящая в действие вторую цепную передачу;
• 21 – ведомая звездочка второй передачи;
• 22 – звездочка, приводящая в действие первую передачу;
• 23 – рычаг для управления поворотным кулаком;
• 24 – тяга рулевой рейки;
• 25 – сошка с рулевым валом;
• 26 – балка в переднем мосту;
• 27 – вал, приводящий в движение гусеницу;
• 28 – ось натяжения гусеницы.

Если вам нравятся ночные поездки, и вы хотите оборудовать свой самодельный снегоход из бензопилы различными световыми приборами, то для этого вам потребуется электронная схема их подключения.
Имея под рукой все необходимые чертежи, можете приступать к изготовлению элементов снегохода из бензопилы и их установке на опорную раму агрегата.

Зимний помощник: как снегокат может помочь справиться со снежными сугробами

Снежные заносы завораживают своей красотой, а еще могут представлять опасность, если оказаться среди сугробов без всего необходимого. Облегчает передвижение по глубокому снегу специальный агрегат, представляющий собой нечто среднее между санями и лыжами. Это снегокат – прибор, состоящий из длинных полозьев, за счет чего возникают соответствующие ассоциации (с лыжами), мотоблока, сиденья. Такое сочетание обеспечивает возможность преодоления препятствий на пути в виде сугробов и небольшого слоя снега. Причем за счет лыжни создаются условия для скольжения. Человек экономит ресурсы, пока специальная техника проходит сложные участки.

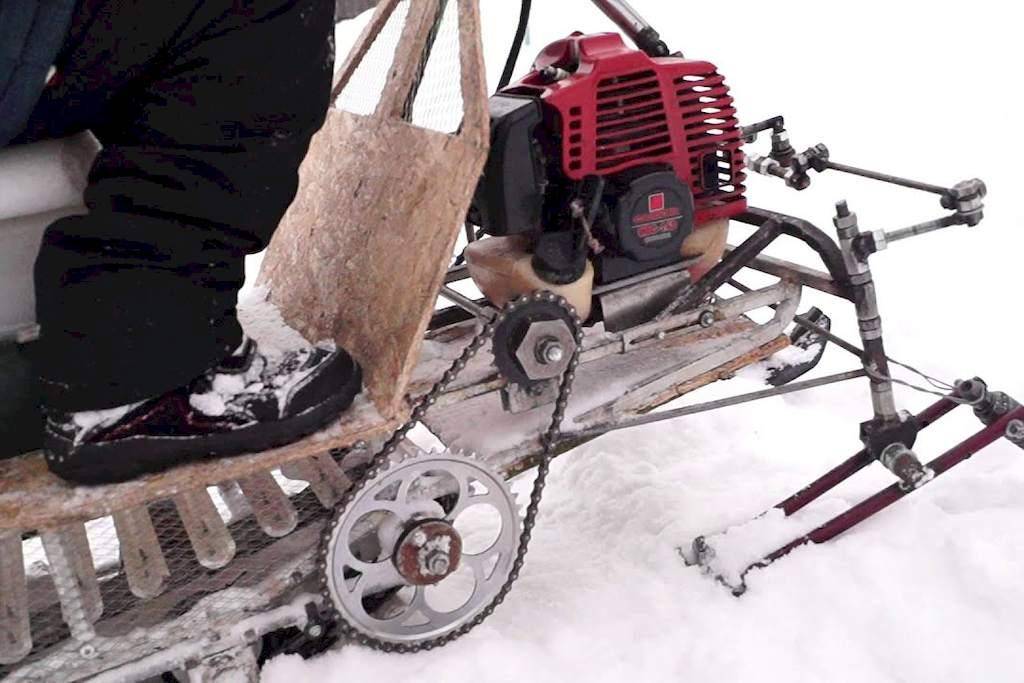

Снегокат с двигателем

Как определиться с выбором триммера, какой снегокат лучше всего сделать. Классификация

Требования, которые предъявляются к снегокатам:

• агрегаты не должны проваливаться в снег, иначе их эффективность будет нулевая – полозья начнут тонуть в снежной массе, передвигаться станет невозможно;
• обеспечение условий для перемещения в нужном направлении – снегокат не должен сильно уклоняться в сторону, что достигается путем умеренного скольжения, при этом трение должно быть достаточным для обеспечения нужной скорости движения, используют дополнительные направляющие, которые крепятся на полозьях.

От чего зависит качество движения таких агрегатов:

• форма полозьев;
• вес техники.

На этапе проектировки самодельного снегоката с мотором от триммера учитывают эти и другие особенности. В таком случае конструкция часто упрощается, т. к. появляется возможность использовать готовые детали, являющиеся частью используемого старого механизма, в частности, триммера. Снегоходы представлены разными моделями, их можно условно разделить на 2 основные группы: электротехника; устройства, работающие на топливе. У каждой разновидности свои преимущества.

Триммер — это устройство для стрижки травы, у которого есть мотор, штанга и режущая часть

Электрическая техника

Чаще всего используют аккумуляторные модели. Они отличаются компактностью, не требуют обслуживания. Преимуществом электрических моделей является необходимость редкой подзарядки, т. к. агрегаты продаются в сухозаряженном виде. Конструкция снегоходов такова, что практически полностью исключается саморазряд. Это достигается путем сохранения газа, образующегося при работе устройства в аккумуляторе.

Бензиновые модели

В основе конструкции – двигатель, функционирующий на топливе. В частности, используется бензин. У таких снегоходов есть преимущества: небольшой вес, стремительный прогрев при запуске, умеренная интенсивность шума (звук громкий, но показатель далек от критического, что позволяет спокойно управлять снегоходом). Отмечают также низкий расход топлива.

Схема изготовления снегоход из бензопилы «Урал» своими руками

Большинство мастеров отдают предпочтение отечественным моделям бензопил, аргументируя это их дешевизной и доступностью. Поэтому есть смысл изготовить первый снегоход из бензопилы советского производства.

В первую очередь понадобится собрать схемы и чертежи снегоката. Они необходимы для правильного соединения таких узлов:

1. Силовая установка (еще нужно подумать над местом крепления ведущего вала).
2. Трансмиссия.
3. Гусеничный механизм или лыжи.

При этом необязательно заниматься гусеничным механизмом снегохода самостоятельно. Можно воспользоваться готовым комплектом от «Бурана».

Стойки

При обустройстве стоек используется стальной лист, разрезанный на уголки с размерами 3х3 см. Чтобы соединить их, используется стальная труба диаметром 30 мм. Таким методом получается сделать небольшой портал.

Для обустройства площадки методом точечной сварки соединяется стальной лист толщиной 2 мм с передней частью и серединой рамы будущего снегохода. Вскоре здесь будет произведена установка двигателя и редуктора бензопилы.

На участке задней части и середины рамы фиксируют модуль под монтаж кресла. Передок рамы и траверсы переднего моста закрепляются прочной балкой.

В конце этой балки прикрепляются втулки рулевых лыж, а по середине устанавливают стойку — она будет выполнять роль моторного подрамника.

В местах, где соединяются стойки, можно установить косынки стали, имеющие толщину 2 мм. Они необходимы для обеспечения надежности и долговечности транспортного средства.

Гусеница

После установки крепления корпуса можно начинать обустраивать гусеницы. На этом этапе необходимо создать надежный механизм, который будет заниматься передвижением снегохода в самых сложных условиях.

При создании компактной версии снегохода необходимость самостоятельно собирать гусеницы исключается. Вместо этого допускается использование готовых гусениц со старого «Бурана». Однако придется немного переработать конструкцию, сделав меньшей как минимум на 50 см. Для соединения используется транспортная лента. Зубчатое колесо и звездочка 2 ступени цепной передачи производятся из капронового листа толщиной 1,5 см.

Приводной вал

Вал привода изготовляется из стальной трубы, диаметр которой составляет 1,4 см. К нему фиксируют фланцы и зубчатые колеса. На конце приводного вала устанавливают наконечники цапфы с предусмотренными местами под монтаж подшипниковых элементов.

Зачем нужен чертёж?

Как сделать самодельный земляной бур (ямобур, землебур)

Сбор снегохода начинается с плана, то есть с чертежа. Его рекомендуется сделать самим, учитывая нестандартность и уникальность задуманного рукотворного передвижного средства. Здесь необходимо помнить, что эта рабочая схема нужна для внутреннего использования, поэтому не имеет значения уровень чертёжного искусства, а главным является то, насколько наглядно задуманное будет воплощено на схеме

При составлении чертежа важно учитывать массу конструкции: чем снегоход будет легче, тем выше будет его проходимость

Рама

По индивидуальному чертежу сваривают раму в том виде, который необходим для данного варианта самодельного снегохода. В качестве исходного материала используют деревянные бруски или металлические трубы. Проще всего сделать деревянную раму. Главные её плюсы – легко отремонтировать в полевых условиях (древесины вокруг много), хорошо держит машину на льду. Металлическую раму сваривают из труб определённого квадратного сечения, размер которого зависит от нагрузки. Её преимущество – более прочная и долговечная постройка, чем деревянная. Как всегда есть готовый вариант – взять раму от мопеда.

Сборка гусениц

После изготовления каркаса приступают к созданию гусениц, состоящих из траков и жёстких зацепов, установленных по всей их длине. Гусеницы можно изготовить из транспортёрной ленты или из автомобильных шин. Можно задействовать готовые гусеницы промышленного производства. Плюсом приобретения готовых гусениц может быть их специальное региональное предназначение, где учтены климат, рельеф местности и условия передвижения.

Внутри самодельных гусениц устанавливаются колёса. С их помощью происходит вращение траков, на которых находятся грунтозацепы (или просто зацепы).

Распространённый вариант для их изготовления – пластиковые трубы. Их распиливают на части

Грунтозацепы прикрепляются к тракам болтами, при этом важно выдержать между зацепами одинаковое расстояние, чтобы они не нарушили движение гусеницы

Чем больше ширина гусениц, тем сложнее управлять машиной, но тем выше становится проходимость. Толщина гусениц должна соответствовать мощности двигателя.

Ходовая часть

После готовности рамы и гусениц приступают к сборке конструкции с ходовой частью.

• При помощи передних подвесок к раме крепятся рулевое управление и лыжи.
• Руль часто берут от мотоцикла или скутера, но при нестандартных решениях собирают самостоятельно, исходя из личных предпочтений и удобств.
• Лыжи часто используют уже готовые. Стандартно лыжа состоит из следующих частей: основание, амортизатор, ножка звена, вилка, её стержень и сошка. Но есть варианты и собственного изготовления: из фанеры, пластика, металла.
• С помощью задней подвески привод соединяет двигатель и гусеницы.
• В качестве привода может быть использована цепь от мотоцикла.
• Топливный бак выбирают исходя из соображений безопасности, экономичности и практичности. Вместимость ёмкости (из пластика или металла) определяется соображениями необходимого преодоления расстояний.
• Сидение мастерят по индивидуальным предпочтениям на заказ, так как от удобства и комфорта будет зависеть управление снегоходом. Лучший выбор – это сидение, сделанноё из качественных материалов.

Снегоход из мотоцикла: руководство для мастеров

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.

Технология конструирования снегохода

• Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
• Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.

Мотоцикл Иж

• Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
• Переднюю перекладину рамы оснащают прочным уголком.
• Крепят сидение к раме конструкции.
• Делают отверстия в лонжеронах.
• Между рулевой и средним участком приваривают швеллер.
• Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
• Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.

Снегоход из мотоцикла

• Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
• Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).

Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:

• продольной тяги;
• поперечной тяги.

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.

Какую еще зимнюю технику можно сделать из бензопилы

Линейку техники для езды по заснеженным дорогам на основе бензопилы могут дополнить такие самоделки:

Аэросани

Аэросани — самодельный вариант передвижного средства по снегу и льду. Изготовление их более проще, чем снегохода. Самоходные сани оборудованы двигателем из бензопилы с толкающим пропеллером, имеют шасси с 3 или 4 лыжами. Они могут развивать высокие скорости. Единственным минусом является невозможность езды по труднодоступным участкам, поэтому их эксплуатируют на ровной поверхности.

Снегокат

Снегокаты — управляемые сани для скоростного спуска с крутой заснеженной горы. Они подходят для активного отдыха как детям, так и взрослым. Изготовить детский снегокат может каждый. Конструкция представляет собой каркас с мотором от бензопилы, встроенным сиденьем, органами управления и 3 металлическими или деревянными лыжами.

Преимущества зимней самоделки:

• маневренность;
• высокая скорость;
• легкость в переноске;
• устойчивость;
• развитие вестибулярного аппарата у ребенка.

Недостаток модели — невозможность езды по ровной дороге.

Мотобуксировщик

Мотобуксировщик — широко распространенный вид снегоходной техники на базе двигателя бензопилы, предназначенный для загородных путешествий, охоты, перевозки людей и груза в труднодоступные места. В народе его называют «мотособакой». Он характеризуется малым весом, пониженным давлением на грунт и способностью передвигаться по любым типам заснеженной поверхности.

Самодельный снегоход из бензопилы «Дружба», «Урал», «Штиль». Мини-снегоход из бензопилы

Снегоход – очень необходимое тс для обитателей северных широт Рф. Не всегда дорожные условия позволяют впритирку подъехать, к примеру, к месту рыбалки либо же в отдаленную деревушку. Некие получают уже готовые экземпляры, а другие делают самодельный снегоход. Из бензопилы можно взять двигатель, мощности которого будет вполне хватать для передвижения всей конструкции на высокой скорости. Вдобавок на нее можно усадить несколько человек и уложить пару чемоданов. Как сделать самодельный снегоход своими руками?

Самодельный культиватор из бензопилы дружба — Металлы, оборудование, инструкции

Дачники, имеющие в своем владении мотоблок, не знают проблем с обработкой земельного участка, проводя ее быстро и эффективно. Но что делать, если участок земли маленький и покупать дорогостоящую сельскохозяйственную технику дорого. Выходом из ситуации станет модернизация бензопилы в самодельную установку для обработки земли.

Этот недорогой и мощный инструмент, при желании модернизируется в мотоблок, который справляется с возложенными на него обязанностями не хуже специализированной техники. Давайте разберемся, как собрать мотоблок из бензопилы и какие инструменты для этого понадобятся.

Мотоблок из бензопилы: своими руками, мотоцикла, самодельный, Дружба, скутера, коммутатор

Рассмотрим, как сделать мотоблок из бензопилы. Бензопила работает во всех положениях благодаря системе подачи топлива, она очень мощная и неприхотливая.

Как сделать мотоблок из бензопилы

Мотоблок отличается от мультикультиватора, из первого может получиться мини-трактор. Если мотокультиваторы подходят только для рыхления почвы, то усовершенствованные мотоблоки заменяют даже транспортные средства при перевозке различного груза (сена, бревен, корма для скота и т.д.).

Рассмотрим, как изготовить мотоблок своими руками из бензопилы. Для этого нужно потратить время на изучение схемы данной техники и приобретение всех необходимых запчастей.

Имея чертежи самодельной рамы, можно собрать очень мощную технику. При сборке агрегата используются запчасти от скутера, автомобилей, бензопилы Дружба, мотоцикла Урал и пр.

При изготовлении понадобятся слесарные навыки, поскольку вся работа производится вручную.

Конструкция самодельного агрегата выглядит примерно так: мотор — промежуточный вал — колесо. Самодельный мотоблок из бензопилы держится на раме, к которой крепят двигатель и редуктор. Бак для горючего устанавливают на кронштейне. Весь упор агрегата приходится на колеса. В задней части механизма устанавливается рабочее орудие.

Как сделать агрегат из скутера

Рассмотрим, как собрать мотоблок из скутера. Для такой сборки используются:

• мотор скутера (вполне достаточно 4 л.с.);
• предварительно укороченный задний мост от автомобиля Жигули;
• редуктор (от комбайна или другой машины).

Вместо редуктора можно установить две цепные звездочки, которые соединяют двигатель с редуктором, а редуктор с мостом. Вариатор от скутера можно установить на двигатель. Аккумулятор устанавливается над редуктором.

Поскольку у двигателя скутера своя выхлопная система и стартер, машина будет нешумная. В передней части мотоблока можно поставить фару, используя коммутатор. Это облегчит работу в темное время суток, особенно если аппарат приспособлен для транспортировки грузов.

Мотоблок из бензопилы Дружба и Урал

Рассмотрим, как собрать мотоблок из бензопилы Дружба. Сборка агрегата из двигателя бензопилы Дружба очень простая. Мотор нетяжелый и компактный, поэтому раму можно собрать из трубы. На нее кроме двигателя крепятся реверсный редуктор и топливный бак. Изогнутая в верхней части труба служит держателем для управления устройством. На ней устанавливается ручка скорости.

Разберемся, как сделать из бензопилы мотоблок своими руками. Пошаговая инструкция:

1. Создается чертеж. Это очень важный этап создания агрегата, без которого изготовить надежную технику не получится. Четко должны быть отмечены все запчасти с местами крепления и обозначены все размеры.
2. Создание рамы. Она представляет собой куб, у которого углы равны 32х32 мм. На верхние углы рамы устанавливается мотор, а под ним — топливный бак. Для промежуточного опирания вала спереди устанавливаются вертикальные стойки. А чтобы смонтировать подшипники, понадобятся опоры к продольным углам.

Можно создать самодельный мотоблок из мотоцикла. Это будет более мощный аппарат, для него используется двигатель мотоцикла. Например, подойдет мотор мотоцикла ИЖ.

Поскольку скорость у агрегата невысокая, необходима принудительная система охлаждения.

Конструкция и принцип работы

Решив заняться сборкой снегоуборочной машины из бензопилы, вы получаете дополнительный опыт, навыки, а также возможность при минимальных вложениях получить отличный аппарат для уборки снега зимой.

Конструктивно снегоуборщик будет включать в себя несколько основных элементов.

• Движущая часть. Это двигатель. Тут можно взять двигатель внутреннего сгорания, работающий на бензине, практически от любой бензопилы. Будь то хоть Дружба, Урал, Husqvarna или Stihl. Главное, чтобы мотор был рабочим, а сама бензопила не требовалась для выполнения прямых обязанностей. Всё же жертвовать бензопилой ради снегоуборщика не всегда стоит.
• Ковш. Будет располагаться с фронтальной стороны техники. Для изготовления ковша можно взять листы металла, либо же прочный пластик. Но металл надёжнее и долговечнее.
• Шнек. Это модуль для забора снега, который находится в полости ковша. Нужен для забора, измельчения, а также перемещения снега по выпускному жёлобу. Шнек вращается за счёт работы двигателя.
• Выпускной жёлоб. Для его изготовления применяют те же материалы, что и для ковша. Необходим для перенаправления снежных масс к отбрасывателю. То есть двигает снег к выходному отверстию.
• Ходовая. Это то, за счёт чего снегоуборщик будет перемещаться. Тут можно задействовать обычные колёса, либо гусеницы. Отталкивайтесь от того, что у вас есть в распоряжении;
• Рукоятки. Отвечают за управление, а также изменение режимов работы.

Определившись с основными нюансами, можно начинать работу по сборке снегоуборочной машины на основе двигателя внутреннего сгорания от бензопилы.
