Что можно сделать из бензопилы

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

• рамы;
• двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
• подвески, имеющей амортизатор;
• руля;
• пассажирского сиденья;
• лыж либо гусениц;
• системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

• достаточная мощность полученного аппарата – до 4л.с.;
• компактность, небольшие габариты мотоблока;
• небольшой вес, маневренность, мобильность;
• экономичный расход ГСМ;
• двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
• мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Как оборудовать мотокультиватор из бензопилы?

Соорудить мотокультиватор из бензопилы по силам практически любому хозяину. Самые важные детали в этой конструкции – двигатель и система передачи с двумя шестеренками, с помощью которых в движение приводится ведущее колесо.

Самодельный мотокультиватор способен выполнять множество функций: обработка почвы, ее удобрение и вскапывание, а также посев сельскохозяйственных культур. Безусловно, эксплуатировать подобный механизм на большом поле нецелесообразно, но для дачного участка такой мотокультиватор подойдет как нельзя лучше, и его мощности будет вполне достаточно.

Таким образом, можно с уверенностью сказать, что разнообразные самоделки из бензопилы способны существенно облегчить жизнь и при этом помочь сэкономить значительную часть финансовых средств, расходуемых на комплектующие для дорогого заводского оборудования.

В заключении еще одно видео, в котором на примере рассказано как сделать мотокультиватор «Крот» с двигателем от бензопилы «Дружба».

Что можно сделать из бензопилы: основные приспособления для бензопилы, получившие популярность

Если приобрести специальные насадки на инструмент, то установить их будет чрезвычайно просто, для этого не потребуется ничего переделывать или разбирать корпус инструмента. Все готовые приспособления рассчитаны именно для установки на бензопилу. Другим важным преимуществом приобретения именно бензопилы считается ее автономность. Это объясняется тем, что все электрические устройства требуют наличия розетки 220 В. Применяя бензопилу, получится использовать самоделки в полевых условиях, будь это дрель, ледобур или кородер.

Установленная своими руками насадка-болгарка на бензопилу позволяет эксплуатировать технику не только в качестве бензореза, но и как угловую шлифовальную машинку. Насадка связывается с устройством посредством специальной шпильки, а вращаться начинает с помощью ремня от шкива, закрепленного на вал ведущей звездочки. Таким образом, приспособление устанавливают вместо пильной шины

Важно правильно подобрать диаметр круга насадки, для этого нужно предварительно изучить инструкцию бензопилы «Дружба» или другой техники, используемой для изготовления полезного прибора

Обратите внимание! Специалисты предупреждают, что не во всех моделях возможно установить переходник, чтобы подогнать цоколи. Кородер является одной из самых популярных насадок для бензопилы

Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев. Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес

Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе

Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе

Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев. Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе.

В основном выделяют два типа кородеров:

1. Барабанные. Главная область применения – снятие коры, второе название – окариватель.
2. Дисковые. Используются для создания разного рода углублений.

В продаже встречается несколько насадок, отличающихся шириной захвата, чаще это 80 и 100 мм. В случае затупления ножей есть возможность вторичной заточки. Если ножи полностью вышли из строя, лучше приобрести новый комплект производителя. Сама насадка представляет собой фрезу или барабан, закрепленный в узле подшипника. Приведение в действие осуществляется за счет ременной передачи, а скорость вращения регулируется силой нажатия на ручку акселератора. Также на скорость влияет и диаметр шкива: чем он больше, тем выше скорость. Шпильки для установки насадки идут в комплекте.

Самоделки из бензопилы: что можно сделать из бензопилы

Сейчас довольно часто можно увидеть те или иные изделия в различных применениях. В этой статье мы сделаем обзор: какие самоделки можно сделать из бензопилы своими руками.

Взять ту самую пластиковую бутылку. Где она только не применялась, наверное, каждый дачник нашел применение этой бутылки по своему.

А ведь бензопилу давно применяют не по на значению. Ею выпиливают сказочные замки, статуи, горки изо льда, скульптуры из цельного бревна бензопила стала по настоящему народным инструментом.

Основные агрегаты бензопилы это бензомотор и цепная шина. Применив эти агрегаты по отдельности можно сделать самоделки из бензопилы.

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

1. Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
2. Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

Затем:

1. Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
2. Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Смотрите » Обзор удобной и надежной бензопилы Хускварна 142 шведского производства

Для работы циркулярки:

1. Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
2. Устанавливают на направляющую салазки.
3. Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

1. Мощный лодочный двигатель;
2. Бензиновую болгарку;
3. Пилораму;
4. Мотокультиватор;
5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

1. Мопед, если установить бензопилу на велосипед;
2. Снегоход и аэросани;
3. Снегоуборщик;
4. Квадроцикл;
5. Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью

Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

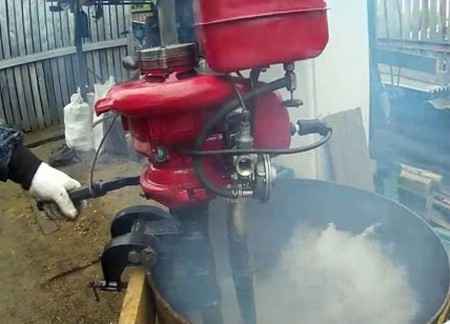

Лодочный мотор

Такой агрегат понравится любому рыбаку. Купить настоящий лодочный мотор достаточно дорого, а кроме того он еще и весит немало. Другое дело насадка на бензопилу, превращающая ее в лодочный мотор. Тут и цена ниже, и весят они вместе гораздо меньше. Развить большую скорость конечно не получится, но до 10 км/ч — вполне. А это все равно лучше, чем грести веслами.

Можно такую насадку и не покупать, а сделать самому, если руки к этому приспособлены — получится еще дешевле.

Ну и помимо того, что можно двигаться по реке, не работая веслами, бензопилу можно будет использовать и по назначению, что часто пригождается на рыбалке.

Самокат на бензиновом моторчике

Для создания такого средства передвижения понадобятся:

• двигатель от пилы;
• цепь;
• болтики, гайки для креплений;
• коммутатор и акселератор от горной велосипедной модели;
• старый самокат.

С пилы снимается шинная часть с цепью, все остальное остается и будет установлено на самокатную платформу. От коленвала откручивается муфта. Моторная мощность будет подаваться при помощи велосипедной цепи по звездочкам. Сразу предупредим, что будет две проблемы – остановить двигатель невозможно, а при его запуске придется заднее колесо приподнять над землей. На заднюю ось самоката прикручиваем звездочки.

На платформу размещаем мотор таким образом, чтобы его звездочка была на одной линии с колесной группой. Просверлив отверстия в корпусе пилы и самокатной платформе, соединяем их болтами.

Подогнав по длине цепь, натягиваем ее на звезды. Акселератор, укрепленный на ручке, проводами соединяем с проводкой включения и отключения, чтобы была возможность подачу моторной энергии держать под контролем.

Пилорама

Под такую конструкцию необходимо основание, закрепленное прочно, чтобы не создавались смещения и вибрирование.

Изготовленные элементы основания выставляются параллельно, по уровню, что особенно важно, чтобы избежать создания свободного хода. Это выполняется на бетонной поверхности, фундаментном основании или уплотненной земле. Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента

Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента.

Теперь устанавливается рельсовая основа, фиксирующаяся к боковым креплениям.

Порядок работ можно посмотреть на видео:

Пошаговая инструкция для изготовления снегохода из бензопилы «Дружба»

Как уже неоднократно сказано процесс изготовления зависит от выбранного варианта конструкции, чертежа. Есть сложные схемы, но существует один довольно простой вариант с использованием в качестве основы конструкции обычного снегоката. Он подкупает тем, что уже имеется готовая несущая база основания, рулевое управление и вполне удобное сидячее место. Задача состоит в том, чтобы усилить боковые лыжи, а также закрепить на раме двигатель, передаточный механизм и гусеницу.

Поэтапная инструкция сборки:

1. В первую очередь необходимо усилить боковые лыжи. Это можно сделать, приварив к ним профиль или трубы. К ним же крепятся опорные подшипники переднего и заднего натяжных валов. Размер усилительного основания зависит от диаметра переднего вала. Для обеспечения наилучшего сцепления нижняя часть вала должна быть на одном уровне с лыжами.
2. Следующий этап — изготовление каркаса крепления гусеницы. Он выполняется из уголка и профильной трубы размером 30х30 мм. Длина каркаса берется с расчетом размеров рамы для крепления двигателя с бензобаком в задней части снегоката. Ширина в пределах ширины снегоката.
3. Натяжение гусеницы производится при помощи валов. Работает по принципу натяжения цепи в бензопиле. Натяжной вал перемещается при помощи болта, который в свою очередь фиксируется на раме. В качестве натяжных валов можно использовать бескамерные колеса от ручных тележек, катки от сельскохозяйственной техники или изготовить их вручную вырезав из пластика. Также необходимо установить опорные ролики для гусеницы, только уже без натяжного механизма. Изготавливаются они так же как и натяжные. Для обеспечения необходимого зазора и предотвращения смещения роликов на ось устанавливаются вставочные втулки.
4. Гусеница изготавливается из транспортерной ленты толщиной не менее 3 мм. На натяжные валы по центру монтируются зубчатые колеса от снегохода «Буран». Лента разрезается на две части и располагается по краям. Между кусками оставляется расстояние соразмерное ширине зубчатых колес. Траки для сцепки можно изготовить из половинок пластиковой водопроводной трубы или профиля из алюминия. Толщина траков рекомендуется более 5 мм. Крепятся траки на болты или клепки. Зазор между траками должен соответствовать шагу зубчатых колес от «Бурана».
5. На задней части пока еще снегоката монтируется площадка с двигателем. На ней также устанавливается бензобак. На ведущий вал монтируется приводная звездочка, в свою очередь на двигатель тоже устанавливается звездочка. Передача усилия передается приводной цепью. Для обеспечения натяжения цепи рама с двигателем должны быть подвижной, звездочки должны находиться на одном уровне.
6. После закрепления основных частей для обеспечения безопасности при эксплуатации, движущиеся части снегохода закрывают защитными кожухами из металла или пластика.

Сложные приспособления из бензопилы

Рисунок 2. Основные составляющие снегохода – рама, мотор, гусеницы, руль и полозья.

Обладая элементарными инженерными задатками, можно создавать своими руками довольно-таки экзотические механизмы и приспособления на базе двигателя от бензопилы. Это могут быть не только хозяйственные инструменты, но и средства для передвижения по земле, снегу и даже воздуху.

Самодельный снегоход из бензопилы. (рис. 2) Конструкция такого средства передвижения довольно проста, хотя при его изготовлении очень пригодятся знания об устройстве двигателя внутреннего сгорания и системы управления им. Основные составляющие снегохода – рама, мотор, гусеницы, руль и полозья. При создании руля используют детали от велосипеда, выводя на его ручки сцепление и газ. Нелишней будет амортизация подвески. По причине отсутствия коробки передач у бензопилы придется использовать центробежное сцепление, цепь и поликлиновый ремень. Так как силы тяги для движения может не хватить, гусеничный вал оборудуют тяговой шестеренкой. Оптимальная мощность двигателя бензопилы должна составлять не менее 5 лошадиных сил.

Аэросани своей конструкцией и предназначением немного напоминают снегоход, но отличаются простотой создания. Основная составляющая часть – рама на полозьях, в задней части которой расположен винт большого диаметра, приводимый в движение посредством бензинового двигателя от пилы. Аэросани более требовательны к мощности мотора: для нормального использования она должна быть как минимум 12 лошадиных сил.

Мотовелосипед работает от маломощного бензинового двигателя, обладает невысокой скоростью, но облаадает экономичностью и дешевизной в изготовлении

Мотовелосипед. Двухколесное средство передвижения, которое работает от маломощного бензинового двигателя, обладает невысокой скоростью, но отличается экономичностью и дешевизной в изготовлении. За основу для его создания используют велосипедную раму, к которой приваривают двигатель от бензопилы. Его расположение может быть разным: мотор размещают под рамой или на багажнике. Движущий момент передается от шкива на заднее колесо посредством приводного ремня.

Похожим образом собирают самодельный самокат

Обратите внимание: для такой цели нельзя использовать детские самокаты с жесткими полимерными колесами и запрессованными в них подшипниками. Единственный допустимый вариант – самокаты с надувными колесами большого диаметра и системой тормозов, управляемых с руля

Движение шкива мотора передается звездочкой и цепью на заднее колесо самоката.

Мощности двигателя бензопилы полностью хватает и для небольших четырехколесных средств передвижения. Самодельный карт на базе такого мотора дает возможность приобщиться к весьма занимательному виду спорта.

После осуществления модернизаций пилы часто остаются фрагменты цепи, которые уже не пригодятся, но и выбросить их жалко. В таком случае из них можно сделать хорошие сувенирные ножи, отличающиеся оригинальным видом. Изготовление таких цельнокованых ножей – большое искусство, требующее упорства и умения обращаться с металлом.

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
   • перпендикулярность оси электродвигателя к плоскости шины;
   • расположение шкивов обоих устройств в одной плоскости.
2. Выходные валы двигателей снабжают шкивами подходящего диаметра.
3. Одевают на шкивы ременную передачу.
4. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
5. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

Техника на грани фантастики

В Советском Союзе долгое время ходила история о заключённом, который смог улететь с зоны на сделанном из бензопилы самодельном вертолёте. На самом деле это всего лишь красивая легенда, хотя и она имеет под собой реальные научные разработки.

В 1971 году группа студентов Московского авиационного института представила учёному совету новую необычную разработку. Это была летающая одноместная платформа с восемью двигателями от бензопилы «Дружба», синхронизированными в одном блоке. Опытные экземпляры этих разработок неоднократно показывались на различных выставках. Несмотря на это, серийно такие модели так и не были выпущены.

Мечта о небе для любителей конструировать что-либо из бензопил пока остаётся мечтой. Тем не менее, попытки сделать ранцевый одноместный вертолёт с использованием двигателей от «Урала» или «Дружбы» не прекращаются.

https://youtube.com/watch?v=NaN-112KVZ8

Originally posted 2018-07-04 07:16:12.

Самоделки из бензопилы Дружба

Велосипед с бензиновым двигателем — в данном случае двигатель от бензопилы Дружба устанавливается на задний багажник велосипеда и цепью подсоединяется к звёздочке. Звёздочка должна быть больших размеров, чем первая, которую лучше убирать, для того, чтобы можно было осуществлять передвижение на велосипеде естественным способом, с помощью педалей.

Газонокосилка из бензопилы Дружба — мощная и в тоже время эффективная получается из двигателя от бензопилы и газонокосилка. По своей функциональности она обходит многие электрические триммеры, поскольку скашивает всю мелкую растительность на участке. Чтобы сделать газонокосилку из Дружбы, нужно сварить раму, прикрутить к ней четыре колеса и установить, поверх рамы, бензопилу.  Затем от неё цепью следует передать крутящий момент редуктору с ножами.

Лодочный мотор из бензопилы Дружба — если вы любитель рыбалки, то можете переделать бензопилу Дружба в лодочный мотор. Для этого потребуется старый лодочный привод с валом, которые соединяются с двигателем от бензопилы. При этом нужно предусмотреть всю необходимую защиту бензопилы от воды, чтобы в процессе переделки она не попала в двигатель.

Пилорама из бензопилы Дружба — тем, кто часто занимается обработкой древесины, наверняка пригодится такая самоделка из бензопилы Дружба, как пилорама для продольного распила досок. В данной самоделке даже не нужно будет разбирать бензопилу, поскольку необходимо лишь соорудить из профильной трубы длинную насадку, под определенную толщину доски.

Двигая насадку с бензопилой по древесине, можно ровно и качественно обрезать доску.

Пилорама

На таком устройстве, как пилорама, бензопила применяется естественно по своему прямому назначению — она пилит. При этом, чтобы распил стволов деревьев был ровным, необходимо сварить из металла рамную конструкцию с возможность закрепления на ней бревна и перемещения вдоль ствола бензопилы.

Инструкций в интернете хватает. Можно выбрать ту конструкцию, которая вас больше устроит — их много.

Сама бензопила при этом должна быть оснащена цепью для продольного пиления. Ее отличает от обычной цепи для поперечного реза то, что угол заточки у нее меньше — всего 10 градусов вместо 30-ти.

Ну и перед тем, как заняться сборкой такой пилорамы, нужно учесть, что толщина пропила у бензопилы достаточно большая — около 5 мм -, а значит при распиле будем много потерь, в отличие от пилорам с ленточной пилой.

Лебедка

Механизм предназначен для горизонтального перемещения или подъема грузов на высоту. Не зависит от наличия электроэнергии, может использоваться на природе, в туристических походах.

Обязательное условие при этом — мощность двигателя лебедки из бензопилы своими руками не должна быть меньше 2,5 кВт.

Важным элементом устройства является барабан — его изготавливают самостоятельно или используют от ручной лебедки. Кроме того, понадобится:

• редуктор для уменьшения оборотов мотопилы;
• металлические трубы или профильный прокат, рычаг, кулачковые зажимы, хомуты.

Порядок изготовления лебедки:

1. Из труб изготавливают жесткую раму. Используют сварку.
2. Крепят к ней мотор бензопилы. К нему хомутами подсоединяют редуктор, а к выходному валу последнего — барабан.
3. Устанавливают рычаг, оборудованный кулачковыми зажимами, связанными с валом барабана. Этот элемент управления позволяет управлять рабочим процессом: при перемещении рычага в одну сторону включается вращение барабана, в другую — происходит его остановка.
4. Изготавливают якорь, которым лебедка будет закрепляться в почве или цепляться за какой-либо неподвижный предмет. Используют заостренные уголки, которые приваривают или присоединяют шарнирами к раме.
5. Наматывают на барабан трос, свободный конец которого снабжают крюком. Его применяют для захвата, присоединения к грузу, который нужно перемещать.

Устройство существует в 2 вариантах. Буры из бензопилы своими руками делают для земли или для сверления льда. В первом случае приспособление облегчает устройство глубоких ям под столбы, опоры забора, иных конструкций. Во втором — помогает рыбакам зимой сверлить лунки. Отличаются они используемым буром.

Конструкция бензобура предполагает соединение в одно целое готового бура и двигателя мотопилы. Чтобы сделать мотобур из бензопилы, у последней должен быть мотор большой мощности — не менее 2 л. с. Кроме того, понадобятся:

1. Редуктор. Это важный элемент устройства. Он необходим для снижения оборотов мотора пилы, т. к. при быстром вращении бура может не хватить мощности двигателя, да и работать при таких условиях трудно.
2. Болгарка.
3. Металлическая труба.
4. Дрель.
5. Сварочный аппарат.

Последовательность сборки бура:

1. Из металлической трубы изготавливают две прямоугольные рамки. Размер одной — 45х35 см, второй — 10х10 см.
2. Соединяют рамки между собой, размещая параллельно одна другой на удалении 30 см. Делают это одинаковыми кусками металлической трубы, сваривая ими смежные углы рамок.
3. Внутри полученной усеченной пирамиды к меньшей рамке крепят редуктор.
4. По схеме сбора бура сверху устанавливают мотор, соединяя его с редуктором коротким валом (изготавливают предварительно). Рукоятку, которой регулируется подача топлива, выводят на верхнюю большую рамку. На ней же располагают систему аварийного отключения двигателя.
5. Подсоединяют, используя кусок трубы, к выходному валу редуктора бур. Детали соединяют шпонками или шпильками.

Какие полезные самоделки можно сделать из бензопилы?

Бензопила пользуется большой популярностью среди домашних мастеров, поскольку является универсальным приводом для оригинальных самодельных конструкций.

Интересные самоделки из бензопилы может изготовить каждый, кто уверенно работает со сварочным аппаратом, болгаркой, а при необходимости может встать и к токарному станку.

В этом деле очень пригодятся знания основ конструирования и черчения, поскольку точность всех размеров и качество сборки – главные условия нормального функционирования агрегата, приводимого в действие от бензопилы.

Не углубляясь в технические подробности, рассмотрим варианты наиболее интересных конструкций с ее использованием.

Популярные бренды

По отзывам пользователей, заслуженной популярностью пользуются модели следующих производителей, в зависимости от категории использования :

Для дома и дачи	ALPINA A 3700 – производство Китай, стоимостью от 8500,00 рублей. Husqvarna 236 – шведский бренд, стоимостью от 10000,00 рублей. Stihl MS 170 – немецкий бренд, стоимостью от 9500,00 рублей. Hitachi CS33EB – японский бренд, стоимостью от 10500,00 рублей.
Полупрофессиональные модели	Husqvarna 450e – стоимостью от 18500,00 рублей. Daewoo Power Products DACS 5218 – южно-корейский бренд, стоимостью от 8500,00 рублей. Stihl MS 250 – стоимостью от 18000,00 рублей. Stihl MS 361-16 – стоимостью от 35000,00 рублей.
Профессиональные модели	Husqvarna 576XP-18 – стоимостью от 43000,00 рублей. Stihl MS 880-36 – стоимостью от 80000,00 рублей.

Каждой модели свойственны плюсы и минусы, относящиеся именно к ней, на основании которых, всегда есть возможность выбрать именно ту, которая будет удовлетворять всем предъявляемым к ней требованиям.
