Снегоход из мотокультиватора своими руками

Достоинства и предназначение мотоблоков

Мотоблоки числятся малогабаритными агрегатами, на страничках которых установлены умеренные движки внутреннего сгорания. Мотоблоки употребляются для душки хватит нетяжелых основ, для боронования, междурядной обработки сельхозкультур и т. п. Не считая всего этого, мотоблоки имеют что остается сделать нашему клиенту шансы употребляться при перевозке не достаточно примечательных размеров грузов. Кто крестьянин может прирастить эффективность собственного труда, когда в его хозяйстве станет мотоблок.

Умеренные габаритные объемы мотоблоков обеспечивают легкость их сбережения и перевозки. } миф агрегат просто обслуживать и чинить, спасибо простоте его бухгалтерской системы. Для его эксплуатации не надо мотоблок основательной технической подготовки. У его двигателя внутреннего сгорания так обычная система, практически разобраться здесь будет не тяжело для каждого собственника.

READ Какое Масло Лить В Двигатель Мотоблока

Более модными моделями мотоблоков, заслужившими всенародное призвание, числятся:

Беларус 09Н-02 и его модификации.

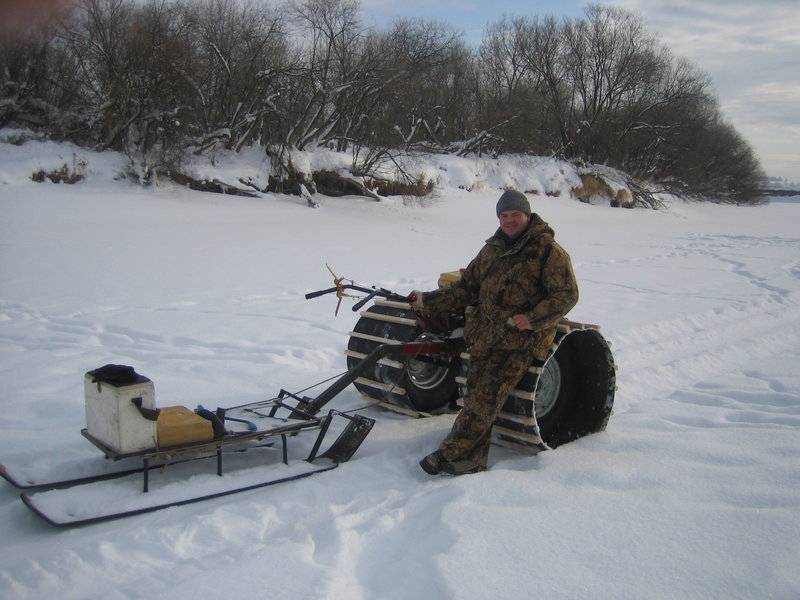

аэросани своими руками из мотоблока

Особенность этого вида техники произведено в ее малеханьких габаритах, спасибо чему минитракторы Беларусь имеют нашему клиенту остается шансы применяться на участках, не подобающих для выполнения работ тракторов, имеющих стереотипные объемы (узкие улицы, мелкие площадки, умеренные приватные землевладения и т. п.). Приобрести минитрактор. это идеальное заключение для хозяев теплиц, потому что ее умеренные объемы доступны только данным малоразмерным труженикам.

Из числа портативных тракторов стоит наименовать:

Беларус МТЗ 132Н-02 и его модификации. Беларус 132Н;

серия от 40 л. с. (МТЗ 422); серия от 30 л. с. мотоблок (более престижные модели МТЗ 321 и МТЗ 320); серия от 60 л. с. (МТЗ 622). Беларус 09Н;

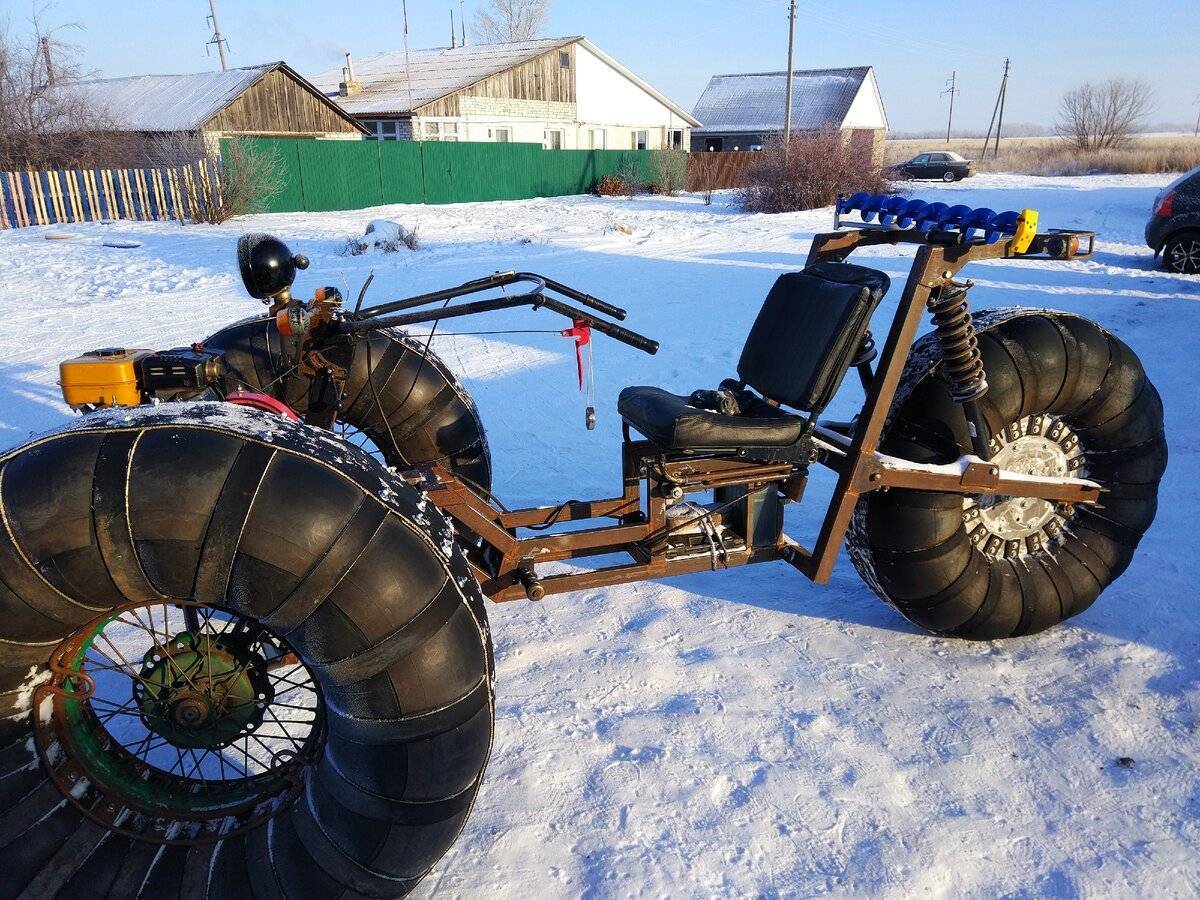

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

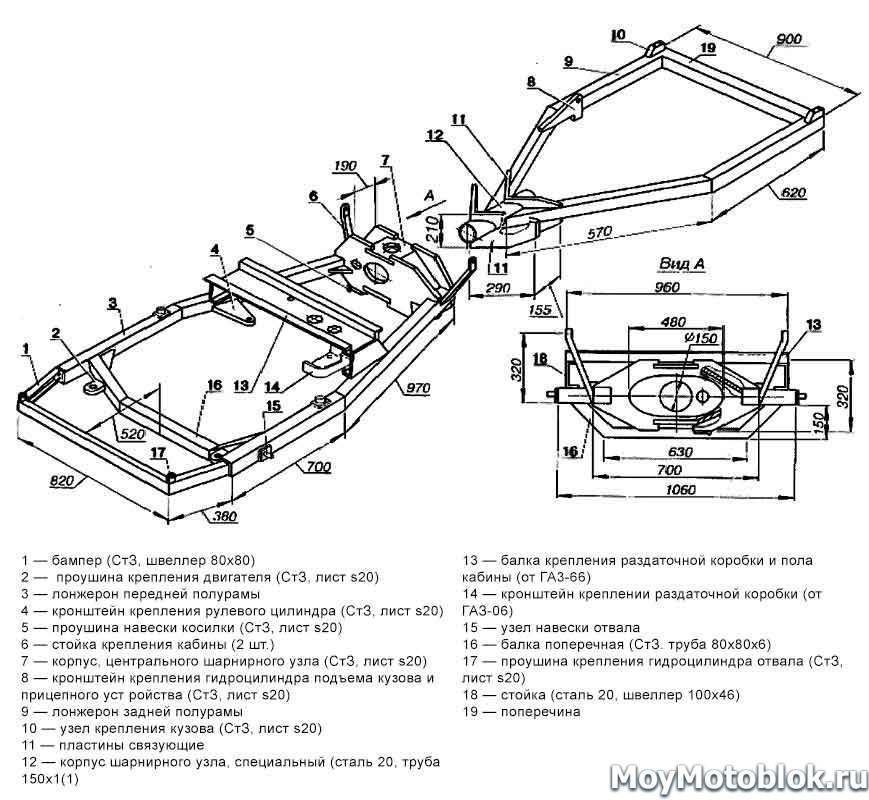

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
3. В отверстие диска выводится воздушный клапан.
4. Колесо накачивается воздухом.
5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

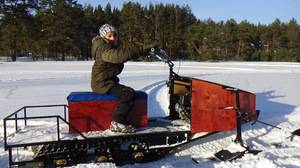

Как переделать мотоблок в снегоход

Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.

При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.

Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.

Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.

Конструкция переделаки мотоблока в снегоход

Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.

Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.

После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.

Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.

Полозья и двигатель снегохода

Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.

Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.

Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.

Гусеницы для снегохода

Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.

Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».

Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

1. Двигательная установка.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Снегоход из бензопилы

Совет. Снегоход можно сделать как гусеничным, так и лыжным. Прежде чем приступить к изготовлению снегохода из бензопилы, необходимо выбрать оборудование, которое будет обладать всеми необходимыми характеристиками. Оптимальный вариант для этой цели — бензопила «Дружба», «Урал» и «Штиль» (мощность этих инструментов идеально подходит для создания скоростных снегоходов).

Конструкция снегохода состоит из четырех частей:

1. Гусеницы.
2. Лыж.
3. Трансмиссии.
4. Двигателя.

Бензопила Урал Сборка самодельного снегохода производится не по какой-то предложенной схеме или стандартному чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия – достаточно интересная работа. Она состоит из нескольких последовательных этапов, которые должны выполняться аккуратно и ответственно.

Первый этап – это сборка каркасной основы будущего самодельного снегохода. Для работы потребуются стальные уголки (размер – 50 х 36 см) или стальные листы (толщина – не менее 2 мм). Из уголков делают среднюю часть конструкции, а из листов – переднюю и заднюю.

Совет. Чтобы придать необходимой жесткости конструкции, металл загибают под уголом в 90 градусов.

Аккуратно делают два сквозных отверстия под размещение вала гусеничного механизма и направляющих устройств гусеничных колес (натяжные устройства устанавливаются с обеих сторон лонжеронов).

• К нижней части лонжеронов аккуратно приваривают специальные кронштейны (их крепят на одинаковом удалении друг от друга), в их открытые пазы и устанавливают опорные катки.
• Катки (в резиновых чехлах) располагают на пяти осях, каждый из которых крепят с нижней стороны открытых пазов.
• Между каждым из элементов устанавливают специальные втулки из дюралюминия (они изготавливаются из подходящей трубы).

Совет. Чтобы не тратить время на изготовление катков и осей для них, их можно позаимствовать у старого оборудования для выкапывания картофеля.

• Сами оси кронштейнов крепят при помощи гаек и контргаек (они предназначены для усиления рамы снегохода, удерживают лонжероны на определенном расстоянии друг от друга).
• Из трех металлических уголков делают стойки для крепления подготовленного редуктора бензопилы, устанавливают промежуточный вал цепной передачи.
• На подготовленный каркас устанавливают сиденье для пользователя (для этих целей используют подходящий ящик или автомобильное кресло), его фиксируют на участке между средней и задней частью конструкции.

Снегоход из бензопилы

• На переднем участке каркаса делают отверстие для размещения руля, его делают из трубы с приваренными ручками управления.
• В местах крепления стоек снегохода устанавливают металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).

• Из металлической трубы изготавливают вал привода снегохода, в него вставляют специальный круглый фланец для крепления зубчатых колес.
• Для создания рулевого управления применяют оборудование из старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход имеет небольшой вес, легко размещается в багажник автомобиля для транспортировки на большие расстояния. Его управление настолько простое и понятное, что даже ребенок с легкостью может ним пользоваться.

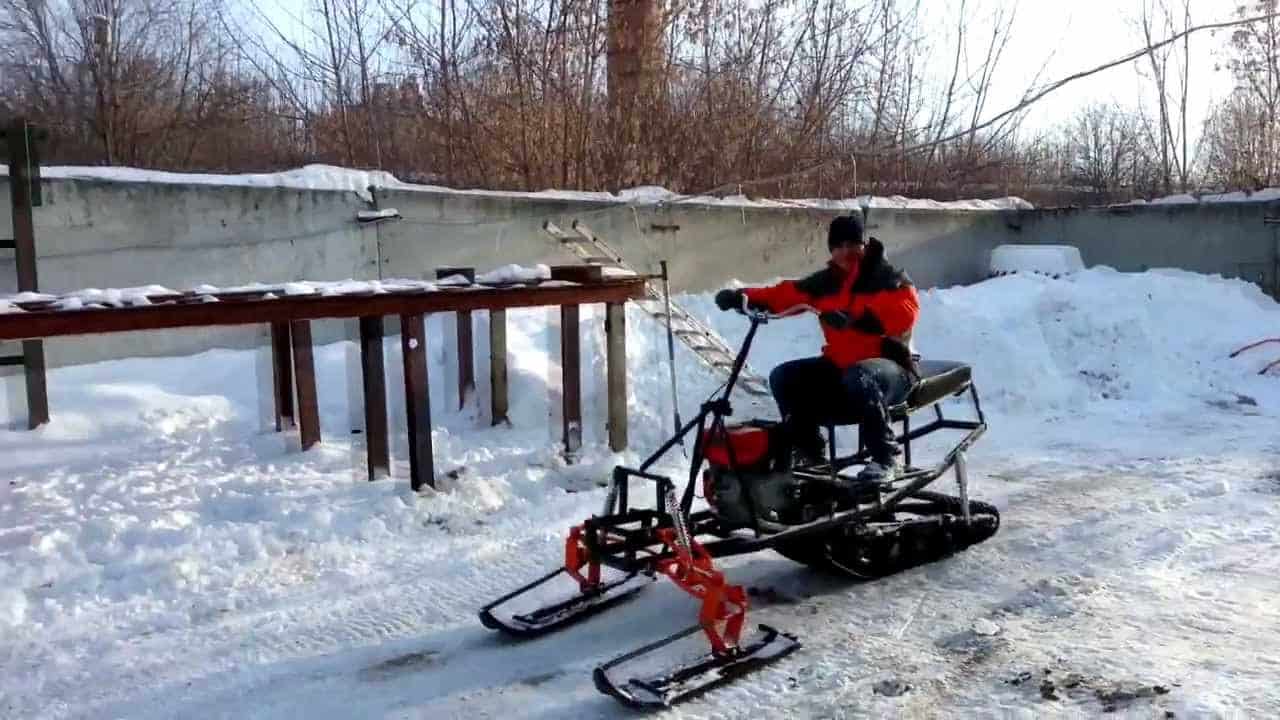

Как сделать снегоход из мотоблока: этапы сборки

Правильная последовательность любой техники очень важна. Самому сделать из мотоблока снегоход вполне возможно, если выполнять описанные действия в чёткой последовательности.

Этапы изготовления снегохода:

1. Сваривается рама. Используются листы и трубы. Можно взять обычные водопроводные, но лучший вариант – мотоциклетные рамы. Трубогиб позволяет получить нужную форму, перед этим металл нужно нагреть газовой горелкой. Элементы соединяются точечной сваркой. Готовую раму окрашивают для защиты металла от коррозии;
2. После просыхания краски все стыки закрываются цельным швом. К каркасу приваривается надежный металлический кронштейн для удерживания мотора снегохода. Кронштейн может быть чугунным, если техника будет достаточно габаритная и массивная;
3. Внизу снегохода привариваются лыжи. Стальные полосы нагреваются, их передняя часть загибается под углом 450. Металл после закалывается, чтобы предотвратить его возвращение в своё первоначальное положение;
4. Двигатель устанавливается на кронштейн, а также сцепление и система зажигания. Все детали берутся из мотоблока. Бачок для топлива и масла располагается сзади агрегата;
5. Приваривается сиденье и рукоятки. К правой ручке проводятся элементы ручного управления. Вертикальная ось рукояток соединяется с лыжами, чтобы ими было легко управлять.

Готовая снегоходная приставка близка к предлагаемым рыночным моделям. Снегоход может перевозить водителя и его небольшой багаж. Сам агрегат не будет потреблять слишком много топлива.

Конструкция базы мотоблока

Изготовить снегоход можно из различной техники, например, мопеда, скутера, триммера и т. д. Однако лучшим выбором можно считать мотоблок. Так как зимой этот агрегат остается невостребованным, то его можно смело взять в качестве основы для создания снегоката. Снегоходная приставка может быть изготовлена на колесах и эта конструкция является более простой. Сложнее всего сделать своими руками снегоход из мотоблока на гусеницах. Однако он имеет более высокую проходимость, что может стать основным критерием при выборе типа конструкции.

Следует помнить, что не каждый мотоблок можно переделать в снегоход. Лучше всего использовать агрегаты, оснащенные:

• Задним тягово-прицепным устройством.
• Среднемощной силовой установкой с воздушным охлаждением.

Оптимальным выбором можно считать агрегаты «Нева». Они имеют привлекательную стоимость, а их двигатели собираются в Японии. Конструкцию собранных своими руками мотосаней можно разделить на две основных части — ведущую и ведомую.

К первой категории следует отнести мотор от мотоблока, элементы привода и несущую раму. Ведомую часть составляют:

• Рулевая колонка.
• Амортизаторы.
• Ходовая часть, например, гусеничная.

Изготовление рамы

Предварительно стоит хорошо изучить чертежи. При желании можно изготовить мини-снегокат собственной конструкции, но многие предпочитают готовые решения. Для изготовления рамы стоит использовать железные трубы. Чтобы придать им нужную форму в соответствии с чертежом, потребуется трубогиб. Когда эта работа будет завершена, необходимо соединить все элементы рамы с помощью сварки.

Следующим шагом станет изготовление в передней части основной конструкции подрамника. Именно здесь будет монтироваться силовая установка и коробка передач, например, от Жигулей. Для решения поставленной задачи к раме приваривается подставка с отверстиями под мотор. Цепь привода устанавливается в специальной прорези.

Ходовая часть

К рулевой колонке необходимо прикрепить одну или две лыжи с помощью шарнирного соединения. Амортизаторы для передней подвески лучше использовать готовые, например, от мотоцикла. Также следует определиться с вопросом, будут ли для передвижения использоваться гусеницы, или планируется сделать мини-снегоход на камерах. Каждый из этих видов привода имеет не только преимущества, но и недостатки.

Колесный агрегат отличается большей маневренностью, но уступает гусеничному в проходимости. Гусеницы можно самостоятельно изготовить из различных материалов, например, конвейерной ленты.

Снегоход из мотоблока своими руками: причины выбора и критерии отбора

Не каждая модификация мотоблока подойдет для снегохода. Лучше всего с этой целью использовать те, в которых есть:

• заднее тягово-прицепное устройство;
• возможность управления вручную;
• среднемощный мотор, охлаждение которого производится воздушной средой.

Идеальными для самодельного снегохода из мотоблока считаются мотоблоки «Нева», которые выпускаются в восьми моделях. Все они представляют собой группу почвообрабатывателей со средним тяговым потенциалом (6-9 л.с.). Несмотря на их бюджетность, моторные системы собирают и тестируют в Японии, что делает их необычайно выносливыми.

Учитывая все эти моменты, из таких мотоблоков получаются снегоходы с хорошей мощностью. А это означает, что он сможет перевозить не только водителя, но и как минимум одного пассажира.

Как сделать снегоход из мотоблока: этапы сборки

Правильная последовательность любой техники очень важна. Самому сделать из мотоблока снегоход вполне возможно, если выполнять описанные действия в чёткой последовательности.

Этапы изготовления снегохода:

1. Сваривается рама. Используются листы и трубы. Можно взять обычные водопроводные, но лучший вариант – мотоциклетные рамы. Трубогиб позволяет получить нужную форму, перед этим металл нужно нагреть газовой горелкой. Элементы соединяются точечной сваркой. Готовую раму окрашивают для защиты металла от коррозии;
2. После просыхания краски все стыки закрываются цельным швом. К каркасу приваривается надежный металлический кронштейн для удерживания мотора снегохода. Кронштейн может быть чугунным, если техника будет достаточно габаритная и массивная;
3. Внизу снегохода привариваются лыжи. Стальные полосы нагреваются, их передняя часть загибается под углом 450. Металл после закалывается, чтобы предотвратить его возвращение в своё первоначальное положение;
4. Двигатель устанавливается на кронштейн, а также сцепление и система зажигания. Все детали берутся из мотоблока. Бачок для топлива и масла располагается сзади агрегата;
5. Приваривается сиденье и рукоятки. К правой ручке проводятся элементы ручного управления. Вертикальная ось рукояток соединяется с лыжами, чтобы ими было легко управлять.

Готовая снегоходная приставка близка к предлагаемым рыночным моделям. Снегоход может перевозить водителя и его небольшой багаж. Сам агрегат не будет потреблять слишком много топлива.

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Детей катают на небольшой скорости по ровной местности

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.
