Снегоход из мотоблока нева своими руками

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Для стяжки камер используют цепи, металлические обручи, полосы транспортерной ленты

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина

Из других плюсов можно выделить следующие моменты:

1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Снегоход из мотоблока и простых колес

Для колесной модели снегохода потребуется прицеп. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки.

Для жесткого сцепления прицепа используют швеллер. Заготовку длинной около 50 см жестко крепят параллельно оси будущей снегоходной машины. Сначала на концах швеллера сверлят отверстия, ставят хомуты. К оси снегоходной машины приваривают крестовину, осуществляют фиксацию заготовки болтовым соединением, ставят контргайки. Узел исполнит роль стопора, предотвращающего смещение прицепа в сторону.

Важно! Жесткое сцепление снижает маневренность. Однако у снегохода улучшается устойчивость

Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицеп ставят на лыжи, обустраивают сиденье водителя. С мотоблока снимают родные колеса. Вместо них ставят зимние шины. Иногда их делают самостоятельно в виде колец-насадок с траками на родные колеса мотоблока.

Основные этапы работы

Вначале нужно сделать форму. Для этого рамные или водопроводные трубы изгибаются трубогибом в нужном варианте. Для предварительного соединения используется сварка точечным способом. Это позволит выявить и устранить допущенные ошибки.

Окончательно нужно закрыть стыки неразрывным единым швом. К готовой раме приварить кронштейны. На них устанавливается:

• силовой двигатель;
• полозья;
• рулевая конка;
• сиденья.

Под сиденье для снегохода можно приспособить старое мебельное кресло или стул. Другой вариант — снять готовое сиденье со старого мотоцикла. При желании можно сделать 2 или 3 посадочных места.

Удобное рулевое управление для снегохода получится из руля от старого велосипеда, мопеда и другой техники. Можно изготовить руль самостоятельно из куска гнутой трубы.

Снегоход из мотоблока своими руками: причины выбора и критерии отбора

Мотоблок – достойная техника для перевоплощения, которая есть в арсенале практически каждого жителя нашей страны. В списке самодельных аппаратов, которые можно из него приспособить, снегоход занимает одно из первых мест, соперничая с каракатом и вездеходом. Это обуславливается тем, что зимой, когда необходим снегоход, в стандартных задачах по вспашке, окучиванию или покосу травы хозяйство не нуждается. Поэтому имеет смысл зимой снять двигатель и на его основе сделать снегоход, а летом – вернуть его на мотоблок и эксплуатировать его стандартной схеме. Не каждая модификация мотоблока подойдет для снегохода. Лучше всего с этой целью использовать те, в которых есть:

• заднее тягово-прицепное устройство;
• возможность управления вручную;
• среднемощный мотор, охлаждение которого производится воздушной средой.

Идеальными для самодельного снегохода из мотоблока считаются мотоблоки «Нева», которые выпускаются в восьми моделях. Все они представляют собой группу почвообрабатывателей со средним тяговым потенциалом (6-9 л.с.). Несмотря на их бюджетность, моторные системы собирают и тестируют в Японии, что делает их необычайно выносливыми.

Учитывая все эти моменты, из таких мотоблоков получаются снегоходы с хорошей мощностью. А это означает, что он сможет перевозить не только водителя, но и как минимум одного пассажира.

Гусеницы для самодельного снегохода

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу сечением 40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.

При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Рисунок 1.Чертеж схема самодельного снегохода

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами 6 мм с большой полукруглой шляпкой

При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут «набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков

Рисунок 2. Приспособление резки пластмассовых труб: 1. деревянный брусок; 2. пластмассовая труба; 3. металлический уголок.

Для сверления в транспортерной ленте отверстий под крепежные болты 6 мм сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой тяги и стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Читать также: Оборудование для пресса металла

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика(всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Что такое мотоблок

Мотоблок является универсальным агрегатом, который используется для проведения сельскохозяйственных работ. Это устройство помогает облегчить труд на приусадебном участке. Конструкция выполнена на базе одноосного шасси. Человек, управляющий мотоблоком, идет вслед за машиной и держит ее за ручки, на которых расположены органы управления.

На мотоблоках устанавливаются в основном бензиновые двигатели, но встречаются и дизельные. Силовые агрегаты мотоблоков имеют автоматические регуляторы частоты вращения, которые упрощают работу оператора. Мощность двигателей составляет от одной до десяти лошадиных сил.

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Для стяжки камер используют цепи, металлические обручи, полосы транспортерной ленты

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Детей катают на небольшой скорости по ровной местности

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:

Инструкция по сборке снегохода

Для создания качественного снегохода на пневматике сначала вам необходимо задуматься о системе принудительного воздушного охлаждения. Для ее создания всего лишь нужно надеть на коленный вал специальный удлинитель со шкивом в два ручья. От этого устройства вам необходимо отвести ремни к генератору и двум крыльчаткам вентилятора для обеспечения вращения.

Эти несложные операция вы быстро сможете осуществить своими руками. Далее можно переходить к созданию устройства топливного насоса, его лучше разместить сверху привода крышки насоса для масла, топливный насос необходимо присоединить к валу масляной конструкции. Емкость для топлива лучше всего использовать объемом в 30 л, ее необходимо подвесить под рамой от кузова, возле задней части моста. Отличным вариантом топливного насоса станет устройство от ЗАЗ-965А.

Дальше вам необходимо установить фильтр и карбюратор. Воздушный фильтр также можно позаимствовать от ЗАЗ-965А, а в качестве карбюратора подойдет К-127. Завершающим этапом конструкции станет установка зубчатого венца, его необходимо посадить на маховик, используя переходник. Не забудьте укрыть самодельный снегоход капотом, для этого отлично подойдет оцинкованный стальной лист. Своими руками вы можете создать и другие элементы для пневматики, колеса для нее тоже могут быть самодельными. Напомним, что для этого вам понадобится:

• камеры с низким внутренним давлением (можно использовать колеса от тракторной тележки);
• каркасные диски (размеры необходимо подбирать индивидуально);
• бандажи от транспортных лент.

Зная всю последовательность действий и инструкцию конструирования снегохода, вы быстро и легко сможете сделать бюджетное транспортное средство для заснеженных дорог!

Дай нашему человеку двигатель – и он смастерит из него мотоблок, трактор, катер или самодельный снегоход. Все зависит от климатической зоны, в которой проживает «Кулибин». А поскольку территория, где снежное покрытие лежит практически полгода, в нашей стране довольно обширна – вопрос «как сделать снегоход», достаточно актуален.

Самодельные снегоходы прошлого сезона — видео обзор.

Существую даже модели, разработанные народными умельцами и затем выпускающиеся мелкосерийными партиями.

Выбор мотоблока для переделки в снегоход

Основное назначение мотоблока – сельскохозяйственные работы. Обычно такую технику берут для покоса травы, обработки земельного участка, перевозки грузов. С наступлением холодов агрегат отправляют в гараж. Однако если мощность двигателя позволяет, почему бы технику не использовать зимой. Мотор приспосабливают на самодельный снегоход, а весной возвращают на родную раму.

Лучшим по проходимости считается гусеничный снегоход

Чтобы переделать мотоблок на снегоход, он должен отвечать следующим требованиям:

• иметь задний тягово-прицепной узел;
• обладать возможностью ручного управления;
• иметь двигатель не меньше средней мощности с воздушным охлаждением.

Всем требованиям отвечают мотоблоки марки «Нева». Тяговая сила агрегатов варьируется от 6 до 9 л. с. Мотор выносливый, так как сборка его осуществляется в Японии.

Важно! Мощности двигателя мотоблока «Нева» хватит для перевозки на снегоходе водителя и одного пассажира

Выбор мотоблока для переделки в снегоход

Основное назначение мотоблока – сельскохозяйственные работы. Обычно такую технику берут для покоса травы, обработки земельного участка, перевозки грузов. С наступлением холодов агрегат отправляют в гараж. Однако если мощность двигателя позволяет, почему бы технику не использовать зимой. Мотор приспосабливают на самодельный снегоход, а весной возвращают на родную раму.

Лучшим по проходимости считается гусеничный снегоход

Чтобы переделать мотоблок на снегоход, он должен отвечать следующим требованиям:

• иметь задний тягово-прицепной узел;
• обладать возможностью ручного управления;
• иметь двигатель не меньше средней мощности с воздушным охлаждением.

Всем требованиям отвечают мотоблоки марки «Нева». Тяговая сила агрегатов варьируется от 6 до 9 л. с. Мотор выносливый, так как сборка его осуществляется в Японии.

Важно! Мощности двигателя мотоблока «Нева» хватит для перевозки на снегоходе водителя и одного пассажира

Поэтапное изготовление

Пришло время разобраться окончательно, как из мотоблока сделать снегоход своими руками. В дальнейшем техника такого рода может использоваться для спортивных занятий, туристических прогулок или стандартной реализации хозяйственных работ. Не забудьте модифицировать базовую схему после того, как окончательно определитесь с направлением использования. Многие расходные элементы можно изготовить самостоятельно или позаимствовать со старой техники.

Особо пристальное внимание уделите расчетам размеров используемых расходных элементов.

Дальнейшая поэтапная технология сборки представлена следующими операциями.

Используйте трубы и листы, чтобы сварить раму. Мотоциклетные рамы стану идеальным вариантом, но классические водопроводные также являются неплохим выбором. Для создания необходимой формы воспользуйтесь трубогибом, но предварительно материал придется нагреть с помощью газовой горелки. Точечная сварка позволит соединить элементы, после чего необходимо надежно защитить конструкцию от коррозионных процессов. Для этого достаточно покрасить готовую раму.

Как только краска окончательно высохнет, используйте цельный шов для закрытия всех стыков.Чтобы силовой агрегат снегохода был надежно зафиксирован, приварите кронштейн из металла непосредственно к каркасу.

При условии повышенной массивности и габаритности техники кронштейн можно выбрать чугунный.

Приварите лыжи внизу. Для этого нагрейте стальные полосы и загните края под углом в 45 градусов. Поскольку существует вероятность возврата металла в исходное состояние, его следует обязательно закалить. Если стоит выбор между пластмассовыми и деревянными лыжами, однозначно отдайте предпочтение последним, поскольку сцепление с поверхностью у них гораздо лучше.

Пришло время установить на кронштейн двигатель, после чего приходит черед системы зажигания и сцепления. Все элементы можно позаимствовать непосредственно из мотоблока. Не забудьте о том, что сзади должен быть бачок для масла и топлива. На завершающем этапе приварите рукоятки и сиденье. Ручное управление должно быть проведено к правой ручке. Для простоты управления лыжами присоедините к ним вертикальную ось рукояток.

Конструкция базы мотоблока

Изготовить снегоход можно из различной техники, например, мопеда, скутера, триммера и т. д. Однако лучшим выбором можно считать мотоблок. Так как зимой этот агрегат остается невостребованным, то его можно смело взять в качестве основы для создания снегоката. Снегоходная приставка может быть изготовлена на колесах и эта конструкция является более простой. Сложнее всего сделать своими руками снегоход из мотоблока на гусеницах. Однако он имеет более высокую проходимость, что может стать основным критерием при выборе типа конструкции.

Следует помнить, что не каждый мотоблок можно переделать в снегоход. Лучше всего использовать агрегаты, оснащенные:

• Задним тягово-прицепным устройством.
• Среднемощной силовой установкой с воздушным охлаждением.

Оптимальным выбором можно считать агрегаты «Нева». Они имеют привлекательную стоимость, а их двигатели собираются в Японии. Конструкцию собранных своими руками мотосаней можно разделить на две основных части — ведущую и ведомую.

К первой категории следует отнести мотор от мотоблока, элементы привода и несущую раму. Ведомую часть составляют:

• Рулевая колонка.
• Амортизаторы.
• Ходовая часть, например, гусеничная.

Изготовление рамы

Предварительно стоит хорошо изучить чертежи. При желании можно изготовить мини-снегокат собственной конструкции, но многие предпочитают готовые решения. Для изготовления рамы стоит использовать железные трубы. Чтобы придать им нужную форму в соответствии с чертежом, потребуется трубогиб. Когда эта работа будет завершена, необходимо соединить все элементы рамы с помощью сварки.

Следующим шагом станет изготовление в передней части основной конструкции подрамника. Именно здесь будет монтироваться силовая установка и коробка передач, например, от Жигулей. Для решения поставленной задачи к раме приваривается подставка с отверстиями под мотор. Цепь привода устанавливается в специальной прорези.

Ходовая часть

К рулевой колонке необходимо прикрепить одну или две лыжи с помощью шарнирного соединения. Амортизаторы для передней подвески лучше использовать готовые, например, от мотоцикла. Также следует определиться с вопросом, будут ли для передвижения использоваться гусеницы, или планируется сделать мини-снегоход на камерах. Каждый из этих видов привода имеет не только преимущества, но и недостатки.

Колесный агрегат отличается большей маневренностью, но уступает гусеничному в проходимости. Гусеницы можно самостоятельно изготовить из различных материалов, например, конвейерной ленты.

Во что его можно переделать

Для создания переделок из мотоагрегата нужны лишь элементарные знания механики и наличие инструмента. Крепкая конструкция блока, очень удачно разработанная инженерами, позволяет модифицировать агрегат.

Наиболее распространенными являются следующие типичные конструкции:

• снегоход;
• мини-трактор;
• вездеход или каракат;
• болотоход;
• квадроцикл;
• мотособака;
• газонокосилка;
• отвал;
• картофелекопалка;
• картофелесажалка.

Мини-трактор, пожалуй, самая популярная самоделка. Данная конструкция имеет больший уровень комфортабельности, по сравнению с мотоагрегатом. Здесь нужно учесть фактор смещения центра тяжести. Данная проблема решается при помощи установки второй ведомой оси и увеличения передней. Мини-трактор часто дополняется прицепом.

На базе мотоблока можно сконструировать квадроцикл или каракат.

Мотособака

Переделать агрегат можно в мотобуксировщик, который способен тянуть волокуши, перевозить снасти и рабочие инструменты. Чтобы самостоятельно собрать мотособаку, необходимо дополнительно приобрести некоторые запчасти. Рама конструируется из квадратной трубы, а рычаги управления — из круглой. Готовый агрегат имеет небольшую скорость, но получается очень маневренным.

Лодочный мотор

К корпусу лодки нужно лишь прикрепить мотоблок, а вместо фрез поставить алюминиевые лопасти, которые должны располагаться в одной плоскости с валом (перпендикулярно движению). Верхние части лопастей будут перемещаться по воздуху, нижние опустятся в воду. Это дает возможность развивать достаточно высокую скорость.

Дровокол

Заготовка дров кажется легкой только на первый взгляд. Однако для этого необходимо обладать выносливостью и немалой силой. Дровокол из мотоагрегата — это удобное и простое приспособление, с которым даже подросток может справиться. Недорогое устройство позволяет сэкономить время, избавиться от однообразного и тяжелого труда.

Двигатель и управление для самодельной мотособаки

Наиболее важным элементом самодельной мотособаки является двигатель. Обычно для этих целей используют двигатели мопедов или малолитражек.

Особым спросом пользуются двигатели внутреннего сгорания производства зарубежных концернов — это Honda и Yamaha в связи с экономичным потреблением топлива. Кстати, стоит отметить, что эти двигатели очень популярны благодаря своей универсальности и подходят создания мотобуксировочной техники, мотоблоков или даже мини электростанций.

Для самодельной мотособаки лучше выбирать двухтактные двигатели

На противовес четырехтактным они имеют меньший вес и небольшие габариты, что немаловажно, а вот лошадок у них примерно одинаковое количество

Элементы управления для мотособаки можно подобрать разные, но лучше всего подойдет рулевая система с уже встроенными ручками газа, сцепления и КПП от старой мототехники. Неплохая и довольно простая получается мотособака из мотоблока.

Особенности холодного пуска: как завести двигатель?

• Воздушная. Модели с воздушной системой охлаждения просты в хранении и запуске, они не требуют применения антифриза и не нуждаются в регулярном обслуживании радиаторов. Однако в этом случае двигатель быстро нагревается и так же быстро остывает, поэтому во время работы зимой нельзя делать длительные перерывы.
• Жидкостная. Мотоблоки с жидкостной системой охлаждения встречаются редко. В контур заливают антифриз – специальное средство с низкой температурой застывания. Необходимо ориентироваться на интервал температур, указанный производителем антифриза.

Упростить запуск холодного двигателя помогут следующие простые действия:

• Утепление мотора . Работу проводят до наступления зимних холодов. Утеплить мотор можно с помощью фабричных чехлов, которые продают в специализированных магазинах. Также можно использовать старый ватин, плед, одеяло, другие изделия. Теплоизоляция облегчает холодный пуск при температурах до -20°С.
• Хранение в теплом помещении . По завершению работ мотоблок не оставляют на улице. Лучше хранить технику в гараже, в хозпостройке или в бытовом помещении с плюсовой температурой. Проблема холодного пуска будет решена.
• Использование синтетических масел . Выбирайте зимние или всесезонные масла для редуктора. Синтетические масла обладают стабильными температурно-вязкостными свойствами, сохраняют прокачиваемость и проворачиваемость на холоде.
• Предварительный прогрев двигателя . Не начинайте работу сразу после включения мотора. Мотоблок должен поработать на холостом ходу в течение 10-15 минут, чтобы смазочный материал равномерно распределился по всем внутренним деталям до подачи нагрузки.
• Полив горячей водой . Самый простой способ – отогреть мотор несколькими литрами кипятка.

Некоторые владельцы мотоблоков пытаются разморозить двигатель паяльной лампой. Это крайне опасно! Пламя лампы может повредить детали машины, спровоцировать возгорание или взрыв.

Конструкционные особенности устройства

Изготовление комплектующих самодельной гусеницы для мотоблока своими руками позволяет сэкономить деньги на покупке заводских устройств и дальнейшей эксплуатации оборудования. Если все сделано правильно, то изготовленные собственноручно гусеницы для мотоблока увеличивают характеристики проходимости.

По сравнению с колесными аналогами, гусеничные мотоблоки не получили столь широкого распространения. Объясняется это просто. Колесные агрегаты от фирмы Texas, Патриот, Кайман, Викинг, Forza в наибольшей степени приспособлены под вспахивание земельных территорий. Такая конструкция лучше всего подходит для работы, связанной с почвой.

Переделка колесного мотоблока представляет собой работу, состоящую в присоединении по одному дополнительному колесу с каждой стороны. Получается четырехколесный мотоблок, на который можно надевать гусеницы. Они могут быть, в свою очередь, покупными или самодельными. Дополнительные колеса можно отделать съемными. Это позволяет своевременно превращать агрегат в стандартной мотоблок, идеальный для работы в огороде.

https://youtube.com/watch?v=jaA5TZApcSU

Для этого закрепляются колеса к оси, которые уже предусмотрены в конструкции, посредством жесткой или гибкой передачи. Такое решение считается целесообразным, так как исчезает необходимость в монтаже дополнительных креплений. Что касается устройства этих мотоблоков, то они полностью соответствуют параметрам колёсных модификаций:

1. Двигатель. Он мощный, четырехтактный. В нем присутствует функция блокировки осей. За счет этого гусеничный мотоблок может поворачиваться на месте, не описывая полный круг.
2. Трансмиссия. Стандартный набор включает в себя коробку передач, систему сцепления и редуктор.
3. Ходовая часть. Здесь используются гусеницы. Они заменяют колесную базу. Если произведена переделка, то к имеющейся паре колес добавляют по одному кату с каждых сторон. На них надевают самодельную гусеницу.
4. Органы контроля. Располагаются на рукоятке управления. Включают в себя механизмы аварийной остановки и разного рода рычаги сцепления.

Перед началом самостоятельного изготовления необходимо оценить предложения в магазинах, специализирующихся на продаже такого оборудования. Особого внимания стоит цена определенных разновидностей гусениц для известных производителей мотоблоков. Допустим, гусеница на мотоблок Нева стоит порядка 28000 руб. Это полнофункциональная снегоходная приставка. По отдельности можно купить сиденье для водителей, благодаря чему мотоблок приобретает черты гусеничного минитрактора, пусть и с не такими внушительными рабочими характеристиками. Технические параметры здесь такие:

• развивает скорость порядка — 18 км в ч;
• вес приставки в общем — 37 кг;
• ширина — 60 см;
• длина — 100 см;
• высота — 34 см.

Размещает на борту одного водителя и одного пассажира. Кроме того, в продаже можно найти приставку к мотоблоку на гусеницах, которая предназначена для моделей Салют и Агат. Стоимость его колеблется от 25 до 27 тыс. руб. Данная конструкция не предусматривает присоединения водительского сиденья. Из-за этого накладываются кое-какие ограничения на функциональные особенности этого устройства. Но для езды по бездорожью и снегу такой транспорт вполне подходит.

Их особенностью является возможность управления не только двумя руками, идя за мотоблоком, но и сидя в складных санях. Последние придётся приобретать по отдельности. Если учесть, что в среднем стоимость приставки составляет около 30 тыс. руб., не считая цены складных саней, можно сказать, что самостоятельное изготовление гусениц позволяет сэкономить немало средств.

Как выбрать движок

Для того, чтобы создать снегоход необходимо учитывать самую важную и центральную часть всего механизма — мотор. Мотор должен иметь приличную тягу, чтобы передвигать весь механизм в тяжелых условиях снежной погоды. Чтобы все получилось так, как нужно, подойдет мощный мотор от мотоблока Нева.

Чем хорош данный двигатель, спрашивают многие. На самом деле достоинств намного больше, чем только можно подумать:

• В первую очередь это демократичная стоимость.
• Так же хорошее качество доказано японским производством.
• Мотор имеет дополнительно систему воздухоохлаждения.

Также обратите внимание на то, что в качестве горючего может быть использован бензин

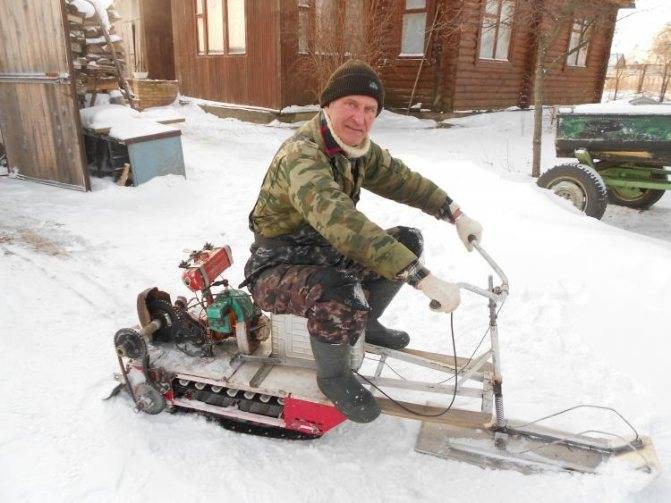

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях

Снегоход, рисунок которого представлен ниже, базируется на моторе культиватора «Нева». Его производство начинают с рамы.

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.

Обозначения согласно чертежу:

1. рама;
2. зубчатая звездочка вала промежуточного типа;
3. промежуточный вал;
4. звездочка с зубцами;
5. зубчатые детали;
6. приводные элементы гусеницы;
7. гусеничный вал;
8. лыжные опорные стойки;
9. катки-натяжители для гусениц;
10. ось для натяжения катков;
11. фаркоп;
12. натяжитель;
13. барабанные фланцы;
14. стойка руля.

После сварки рамных элементов по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала.

Цифрами на рисунке обозначены:

1. опорная часть для сиденья оператора;
2. поперечина – делается из нержавеющей трубы 28 х 28;
3. стоечная ось – из труб 18 х 18;
4. траверса – из металлического уголка со стороной не менее 25 мм;
5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
6. подшипники № 204;
7. вал (на основе трубы);
8. зубчатая звездочка (как и элемент 10);
9. лонжерон;
10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

1. рамная траверса;
2. стальная стойка в трубном исполнении;
3. рулевая опора из уголка;
4. вал, приспособленный из трубы-нержавейки;
5. перекладина;
6. сошка;
7. шайба из бронзы;
8. втулка;
9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

• конвейерной ленты;
• труб для водопровода;
• мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.

Рекомендуемый размер траков по чертежу составляет 50 х 3,8 х 1,8 см. Желательно обзавестись шаблон-стапелем, чтобы не допустить кривизны и расхождения в значениях.

Согласно рисунка:

1. гаечные стяжки;
2. звездчатый элемент;
3. привод траков;
4. натяжитель;
5. каток;
6. реечный трак;
7. самодельный лонжерон;
8. ведомый механизм;
9. лыжа;
10. подвеска для лыж;
11. болт, как и 12 и 13;
12. направляющая;
13. шуруп;
14. опорный башмак;
15. крепеж для подшипника;
16. ось катка.

Нельзя забывать о передних лыжах.

Их усиливают лонжеронами, добавочными пружинами и снабжают рычагом для вытаскивания снегохода в случае застревания.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Выбор мотора

Перед окончательной сборкой позаботьтесь о тщательном выборе силового агрегата. Три рассмотренных варианта являются оптимальными:

1. Мотор с ручным управлением и тягово-сцепным устройством – идеальный выбор. Это могут быть МБ-2, МБ-1 или Нева. Среди отличительных характеристик стойкость к экстремально низким температурам и высоким нагрузкам, а также необычайная надежность.
2. Малым весом и простой конструкцией отличаются двухтактные мотоблочные моторы. Ключевое преимущество заключается в простоте ремонта.
3. Четырехтактные силовые агрегаты японских производителей с одним цилиндром также станут хорошим выбором. Они должны быть дополнены системой воздушного охлаждения. Среди преимуществ – стойкость к коррозионным процессам, устойчивость к перегреву и высокие технические характеристики.
