Изготовление слесарного верстака своими руками

Преимущества универсальных складных верстаков

В каждой мастерской должны быть соблюдены повышенные меры безопасности, чтобы минимизировать риск получения травм и получить требуемый результат. Мобильный раскладной верстак используется в удобных рабочих зонах, создавая комфортные условия труда.

Особенности складного верстака для столярных работ:

• столешницы из качественного материала обеспечивают высокую прочность и надежность;
• легкая регулировка;
• хорошая устойчивость;
• поворачиваемые столешницы гарантируют надежную фиксацию;
• наличие регулировки высоты для расширенных возможностей;
• мобильная конструкция для удобного хранения и транспортировки;
• максимальный уровень нагрузки – 120 кг;
• некоторые комплектации также насчитывают ключ и 4 зажима.

Если верстак имеет электроразводку, на столешнице может быть оборудован различный электроинструмент, в частности, циркулярная пила, бормашина, электрический лобзик, шлифовальная машина, прибор для сверления.

Используя пильную станцию, следует учитывать не только вес заготовки, но и вес электроинструмента, который будет закрепляться на рабочей поверхности.

Уход за раздвижной конструкцией довольно простой. Достаточно протереть бытовыми средствами поверхность от остатков обрабатываемого материала.

Как сделать металлический верстак своими руками

Любую работу лучше разбить на несколько этапов. Так можно избежать лишних действий, выполнить все максимально четко и качественно. Разберем пошагово процесс изготовления металлического верстака с ящиками под инструмент своими руками

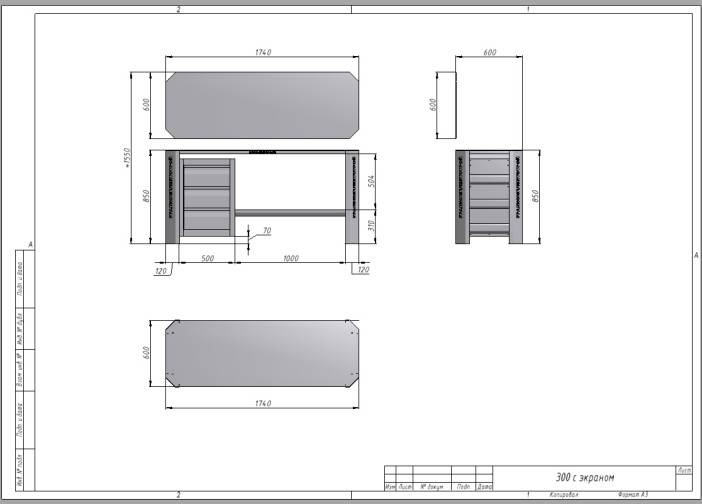

• Первый шаг — это составление схемы. Требуется, как минимум, определить размеры и контур слесарного верстака, выполнить эскиз и примерный чертеж. Это позволит определится с материалами, которые необходимо приобрести. Если чертеж слесарного верстака готов, материалы закуплены, а место под будущую слесарную поверхность расчищено и готово к монтажу, то можно начинать. Главное, имейте в виду, что для большей прочности раму прикрепляют к полу. Как это сделать правильно, поговорим чуть позже. Главное, чтобы место для слесарных работ внезапно не понадобилось через одну-две недели. Передвинуть столь массивную конструкцию крайне затруднительно.
• Если все готово к началу работ, то можно приступить к изготовлению рамы. С рамой есть два возможных варианта монтажа: сварка и болты по металлу. Предпочтительнее, безопаснее и эстетически более правильно выбрать болты. Но даже в этом случае, без сварки не обойтись. Для создания рамы слесарной поверхности рекомендуется использовать железные уголки. Толщина листа должна быть не менее 5 мм. Размер стороны подойдет в 35-40 мм. Но имейте в виду, что от глубины уголка зависит толщина будущей столешницы. Она должна идеально лечь в подготовленное гнездо. Любые выступы добавят лишней работы по обработке поверхностей, а на кривую плоскость не получится достаточно надежно закрепить тесак. Высоту верстака лучше выбрать на уровне вытянутой руки. Так будет удобнее работать. Для среднестатистического мужского роста в 178-180 см идеальной будет высота 120 см. На нижнюю часть уголков нужно наварить металлические квадратики с толщиной листа около 3-5 м. Это будущее основание слесарного верстака. К полу квадратики цепляются анкерными болтами, после чего ножки сдвинуть с места будет проблематично. На ножки наваривают гнездо столешницы. Уголки столешницы располагают таким образом, чтобы в них, как в гнездо какой-то детали, легла будущая рабочая поверхность. На этом изготовление рамы оканчивается и начинается следующий этап.
• Для наращивания жесткости изготавливаем два больших металлических короба. Высота короба начинается от подножья столешницы и оканчивается примерно за 20 см до уровня пола. Так будет удобнее при большой необходимости перенести слесарный верстак в другое место или демонтировать его. Коробы изготавливают из железных листов толщиной 3 мм, соединяют листы с помощью сварки. Под короба навариваются или прикрепляются болтами уголки, к которым короба прикрепляются болтами. В самих коробах наваривают опоры под ящички. Каждый из слесарных ящиков практичнее изготовить из не особо толстой фанеры: вполне достаточно будет листа в 5 мм.
• После того, как монтаж ящиков окончен, настало время позаботиться о столешнице. Крайне не рекомендуется использовать для этих целей металл. Наиболее практичным вариантом станет дерево, пропитанное огнестойким составом. Лучше подойдет плита из натурального или искусственного камня, но она куда дороже, поэтому решение исключительно за будущим владельцем.
• Щитком может стать закрепленный болтами лист пластика или железа. Пластик практичнее в плане крепления, а стальной экран надежнее. Прикрепить к основанию щиток можно с помощью все тех же анкерных болтов. Экран верстака своими руками сделать и закрепить несложно, но это повысит безопасность, а потому пренебрегать щитками не стоит.

Как видно, изготовление металлического верстака для слесарных работ не такая уж непосильная задача: больше похоже на сбор пазлов. Главное продумать каждый этап и заранее проработать план действий, узнать какие виды крепежей и материалов бывают, чтобы выбрать подходящий.

Верстак слесарный с тисками

Хороший пример, как сделать слесарный верстак своими руками из подручных материалов. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.

Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

Определиться с местом расположения верстака

Раз он будет собираться своими руками, то нет смысла затевать масштабную перепланировку, тем более в помещении, которое давно эксплуатируется и всегда заполнено чем-либо для хозяина крайне нужным (а с точки зрения жены – хламом). В самостоятельном изготовлении слесарного верстака есть привлекательность не только в плане экономии денег, но и в возможности составить чертежи верстака на свое усмотрение, «подогнав» размеры под помещение, а конструкцию выбрать наиболее для себя удобную. А не наоборот – перемещать все, что есть в гараже, ради установки одного стола.

На многих тематических сайтах и форумах акцент делается на расположении эл/щитка в мастерской. И советы соответствующие – «привязываться» к нему. Дескать, тогда не придется тянуть отдельную нитку к верстаку. Насколько это актуально для человека, который способен мастерить что-либо своими руками, читатель решит сам.

Но автор считает, что заострять на этом внимание нецелесообразно. Проложить пару-тройку метров силового кабеля – не проблема, да и стоимость такого отрезка высокой не покажется

Тем более, что можно найти что-нибудь подходящее в старых запасах; если не своих, то у соседа.

Это интересно: Крыльцо к дому своими руками — проекты, чертежи

Как собрать верстак из дерева – с чего начать?

Если рабочий стол предназначен исключительно для выполнения плотницких (столярных) работ, его делают из дерева. Изготовить такую конструкцию по чертежу, приведенному ниже, в состоянии любой мастер-самоучка. Для сборки понадобятся следующие материалы и инструменты:

• набор отверток или шуруповерт;
• пузырьковый уровень;
• ножовка либо электролобзик;
• гаечные ключи (комплект);
• дрель со сверлами;
• рулетка;
• столярный угольник;
• деревянные бруски 10х10 см для изготовления опор;
• доски 15х15 см для каркаса;
• два листа фанеры или OSB толщиной 2–3 см (один пойдет на нижнюю полку, второй потребуется для сборки крышки рабочего стола);
• саморезы, болты, гайки, шайбы.

Деревянные изделия подбираются такие, чтобы на них отсутствовали сучки и трещины. Болты желательно брать мебельные. У них имеется особая квадратная часть. Она исключает вероятность вращения метизов в древесине.

Первой собирается верхняя рама деревянной конструкции. Делается она из досок. Из раскроенных деталей сбивается прямоугольник. На его середине, если смотреть по длинной стороне будущего верстака, монтируется планка-распорка. Она также делается из доски 15х15 см. К раме распорка крепится посредством саморезов.

Из брусков изготавливаются опоры для верстака. К раме они присоединяются болтами, шайбами и гайками. Брусок следует поставить в угол каркаса и просверлить в нем сквозь боковую доску два отверстия. В них вкручиваются болты, после чего монтажный узел стягивается гайками (при необходимости подкладываются шайбы).

Виды верстаков по типу конструкции

По своей форме, размерам и типу конструкции, все верстаки делят на несколько видов:

1. Стационарные модели.
2. Мобильные верстаки.
3. Складные верстаки своими руками.

Все представленные виды верстаков можно сделать своими руками. Данный параметр имеет важнейшее значение. Для работ с древесиной, реставрации старой мебели лучше устанавливать стационарные верстаки, на которых размещают автоматические пилы, рубанки, специализированные струбцины.

Для проведения ремонта автомобильных деталей, наоборот, отдают предпочтение передвижным конструкциям (на колесиках или на стойках).

Основные разновидности верстаков

На верстаках можно обрабатывать детали и изделия из различного материала, поэтому по функциональному предназначению их можно классифицировать следующим образом:

1. Верстаки слесарные металлические служат для обработки деталей из металла. Основой их является жесткий металлический каркас и столешница, на которой располагаются тиски. Прочность такого приспособления достаточно высокая, чтобы выдерживала даже сильный удар кувалдой.
2. Столярный верстак по своей конструкции мало чем отличается от слесарного. Удобство работы обеспечивается специальной регулировкой высоты стола, а также наличием упоров для обработки древесины.
3. Верстак плотницкий отличается от предыдущих устройств большими размерами, что позволяет работать с крупными изделиями (оконные рамы, дверные блоки). Для увеличения производительности такой верстак может оборудоваться циркулярной пилой.

Что предусмотреть:

•  Защитные бортики (с боков).  Тогда не придется разыскивать по всему полу гаечки и винтики, чем нередко многие из нас периодически и занимаются. Целесообразно по одной из боковых сторон бортик сделать меньшей длины, а столешницу смонтировать так, чтобы она выходила с этого края за пределы рамы верстака. Очень удобно, когда приходится что-то отпиливать или обрезать.
•  Заднюю панель.  Автор сделал именно так. Для нее взял лист толстого гетинакса, на котором разместил все необходимые органы управления для включения/выключения линии (автомат), приборов подсветки (выключатели). Там же – розетки для присоединения эл/инструмента (эл/дрель, УШМ и так далее).

На заметкуПри монтаже на верстаке эл/точила (сверлильного станка или иного оборудования) необходимо предусмотреть возможность его аварийной остановки с помощью педали. Порядок составления такой схемы – тема иная, но указать на это автор считает нужным.

Заготовить материалы

Ассортимент небольшой:

• Труба или уголок – для ножек верстака. По поводу последнего нужно отметить, что брать менее 45 мм вряд ли стоит. Со временем такие ножки, равно как и рама, деформируются.
• Листовое железо – на столешницу. Учитывая ударные нагрузки, которые испытывает при слесарных работах эта часть конструкции, менее 4 мм брать нецелесообразно.
• Швеллер или уголок – для рамы.
• Многослойная фанера, ДСП, ОСВ или что-то подобное – для полок. Хотя некоторые можно сделать и металлическими. Как правило, они располагаются внизу и предназначаются для хранения массивных деталей или заготовок.

Рекомендации по изготовлению верстака

• К низу всех ножек следует приварить «пятаки».
• Сборка слесарного стола может вестись как сваркой, так и с помощью болтовых соединений. И у того, и другого способа есть как преимущества, так и минусы. Но из личного опыта автор рекомендует все-таки использовать сварочный аппарат. Во-первых, конструкция верстака получится намного надежнее. Во-вторых, мастер избавит себя от «удовольствия» долго и нудно сверлить толстый металл и постоянно заниматься заточкой сверл.
• Даже при изготовлении двухтумбового стола целесообразно смонтировать подверстачье. Трактовка этого термина встречается разная. Автор подразумевает цельную металлическую полку, которая располагается в нижней части верстака, под столешницей, и служит не только для помещения на ней тяжелых предметов, но и для обеспечения большей устойчивости конструкции.

Давать какие-либо дополнительные рекомендации по порядку изготовлению верстака автор считает излишним. Объяснять мастеровитому человеку, как убирать окалину, стачивать углы, обрабатывать сварной шов и подобные элементарные вещи – только зря тратить время. Если понятен общий алгоритм действий, то собрать слесарный верстак своими руками – не проблема.

Устройство стандартного верстака

Состоит такой стол из крышки и несущей рамы. Это самая простая конструкция. Спереди и сзади он оснащён тисками. В них, как и в самой крышке имеются специальные отверстия. Они требуются для того, чтобы можно было устанавливать в них различные прижимы и упоры разного сечения и высоты, в зависимости от размеров обрабатываемого изделия. При помощи тисков заготовка устанавливается и прочно фиксируется. Также верстак слесарный может быть оборудован ящиками и полочками для инструментов. Это очень удобно во время работы. Средние габариты верстака для домашней мастерской составляют примерно 0,8-1 м в ширину и более 2 м в длину. Высота около 0,8-0,9 м.

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

• Уголок 35 мм, толщина стенок не меньше 5 мм.
• Уголок 20 мм для каркаса.
• Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
• Фанера.
• Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Верстак своими руками – общие положения

Вначале надо определиться с высотой стола. Домашний мастер должен спокойно выполнять работу в положении стоя и при этом не сутулиться. Поэтому, проектируя верстак, надо ориентироваться на высоту его стола в 80-85 см. Далее, определяют конфигурацию, которая зависит от применяемого мастером оборудования и используемых им приспособлений. В это число входят струбцины, тиски, различные упоры. Надо учесть при их расположении на столешнице и то, какой рукой чаще всего пользуется этот человек, то есть он правша или левша.

Устройство столярного верстака с тисками.

Размеры верстака зависят от выделенного для него места. Желательно, чтобы габариты его были в следующих пределах:

• длина – 1,9-2,4 м;
• ширина – 90-95 см;
• высота 80-85 см.

Под верстаком надо смонтировать тумбы для хранения инструментов и материалов. Надо определиться – будет ли конструкция стационарной или ее желательно время от времени убирать из мастерской. При втором случае стол делают из материала с меньшей толщиной, а его крышка и ножки должны быть разборными.

Верстак надо устанавливать в хорошо освещенном месте (у окна), но при этом надо установить и лампы для освещения в вечернее время. Рядом со столом устанавливаются электрические розетки для дрели и другого инструмента. Подводка проводов должна быть проведена с использованием металлической или пластиковой трубы.

Объединяем столярный и слесарный верстак

На даче у нас не так много времени, места и средств, чтобы делать отдельно два верстака для работы, хотя понадобиться может как столярный, так и слесарный верстак. Чтобы сократить расходы и потери времени, а также не занимать много места в гараже или сарае установкой двух верстачных столов, мы предлагаем сделать из одного сразу два.

Для производства практичного рабочего места нам нужно будет немного увеличить площадь поверхности. Возможно, для этого понадобится укрепление основания дополнительными частями каркаса, на которые будет опираться столешница.

Когда рабочая часть готова, ее половину следует покрыть тонкой листовой нержавеющей сталью. Ее можно будет закрепить саморезами или специальными заклепками. Желательно производить покрытие не только верхней плоскости, но и торцевых элементов, что, кстати, можно сделать по всему периметру.

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Особенности конструкции

Верстак – это многофункциональный стол, на котором ведутся различные работы по изготовлению, ремонту каких-либо металлических, деревянных или других изделий. Его дополняют различными выдвижными ящиками и полками для электроинструмента, запасных частей, мелких деталей, крепежных и строительных мелочей. Универсальный стол пригодится и для сварщика, и для автомобилиста, а благодаря простой конструкции его достаточно легко собрать.

Сделать верстак своими руками можно по другим размерам с учетом ваших индивидуальных особенностей. Смастерить верстак несложно, для этого подойдут материалы, которые можно найти в любом строительном магазине, на даче или в гараже. Устроить рабочую зону можно в квартире на балконе или лоджии, в частном доме в подвале (при отсутствии гаража или отдельной мастерской) или под навесом (уличный вариант). Неприхотливость конструкции позволяет ставить верстаки не только для дома, но и в домашнем автосервисе.

Выбрать нужно не только подходящую модель верстака, также надо учесть его расположение в помещении. Стол должен находиться у окна или другого источника освещения и быть оборудованным дополнительной подсветкой. Чертеж необходимо составить с учетом того, правша вы или левша.

Продумывать конструкцию нужно до мелочей: каким будет материалы основы, будет стол выкатной или стационарный, количество розеток, которые могут быть нужны, и многое другое. Чем детальнее вы представите свое идеальное рабочее место, тем проще будет воплотить идею в жизнь. Нет необходимости брать за основу промышленные верстаки, это трудозатратно и денежных вложений потребует много.

Как правильно эксплуатировать верстак

Металлический верстак не требует особого ухода. Срок его эксплуатации практически неограничен. Достаточно соблюдать следующие правила:

1. После работы все инструменты должны быть убраны на свои места.
2. Стружки сметают в совок веником, после чего столешницу протирают ветошью.
3. Пятна масла и краски вытирают ветошью, смоченной бензином.
4. Столешницу, ножки и ящики периодически окрашивают: это необходимо для защиты от коррозии (особенно, если эксплуатация производится в помещении с повышенной влажностью).
5. По окончании работы все электроинструменты и приборы отключают от сети.

Пользуясь изложенными в статье рекомендациями, любой мастер может выбрать подходящую специальную мебель в мастерскую или изготовить ее самостоятельно, сэкономив не малые средства. В завершение – видеосюжет о том, каким должен быть удобный слесарный металлический верстак.

Этап проектирования

Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Выбор и подготовка материалов

Сразу стоит оговориться, что далее будет рассматриваться только как сделать верстак из дерева

При его подборе нужно обратить внимание на качество: на дереве не должно быть никаких трещин или сучков. Для столешницы следует использовать дерево твёрдых пород

Толщина доски должна составлять самое меньшее 5 см, ведь ей придётся выдерживать немалые нагрузки. Поверхность столешницы из такого дерева, как липа или сосна, изнашиваться будет значительно быстрее.

После выбора дерева для столешницы и других деталей его следует подготовить. Доски шлифуются, выбирается пропитка, которая защитит дерево от гниения и насекомых. Обязательно, чтобы дерево было просушено – лучше всего, если это сделано в сухом и проветриваемом месте.

Верстак из дерева довольно прост, что и делает его предпочтительным выбором для изготовления своими руками, но имеет ряд недостатков:

• не переносит высокие нагрузки;
• не слишком долговечен;
• подвержен возгоранию;
• плохо подходит для работы по металлу;
• впитывает масло и другие жидкие средства.

Деревянный верстак должен использоваться для простой работы по дереву, если же предполагаются высокие нагрузки и обработка сложных материалов, то лучше предпочесть металлический. Такой верстак будет очень долговечен, устойчив, позволит надёжно закрепить инструменты, за ним просто ухаживать. Но и сделать его куда сложнее, потому чаще всего, когда требуется металлический верстак, то просто приобретают готовый.
