Правила монтажа
Первым делом нужно определиться с типом фиксатора:
Внутренняя резьба со штифтом. Временное соединение с частой заменой.
Болт-гайка со шплинтом. Постоянная фиксация, если не нужно раскручивать.
При выполнении погрузки и разгрузки нужно следить, чтобы такелаж не перекосило. Чем больше отклонение по вертикали, тем сильнее изнашивается скоба и канат. Груз должен висеть на стропах так, чтобы основная сила действовала на воображаемую линию оси шаклы.
Вот какие произойдут изменения, если трос наклонится:
| № | Угол отклонения | Коэффициент грузоподъёмности |
| 1 | 0° | 100 % |
| 2 | 45° | 70 % |
| 3 | 90° | 50 % |
При формировании петель нужно убедиться, что серьга закреплена без перекосов.
Источник
Скобы такелажные
Скачать прайс лист
https://www.youtube.com/watch?v=52g8m6_4YAE
Скобы такелажные для крепления груза – это омегообразные элементы, используемые для крепления тросов и цепей, для их монтажа к различным конструкциям. Петли крепежные применяются для создания растяжек, перемещения грузов разного характера. Особенности: скобы для крепления груза быстро снимаются, обеспечивают надежность крепления.
Схожая по области применения скоба такелажная прямая с винтовым штифтом используется для обработки груза и создания временных связок, а для долгосрочных, постоянных соединений необходима скоба или крепежная петля для груза с гайкой и предохранительным шплинтом. Кроме того, если в ходе производственных операций палец испытывает принудительные вращательные движения, то рекомендуется использовать именно шплинтованные скобы для крепления груза.
В зависимости от того, какая петля для крепления груза вам требуется, нужные изделия вы непременно подберете в каталоге .
Скобы прямого типа
Скоба такелажная винтовая СА тип G-210 Г/п, тВес, кгЦена, руб.
| Подробнее… | ||
| 0,50 | 0,05 | 30 |
| 0,75 | 0,08 | 34,00 |
| 1,00 | 0,13 | 49,00 |
| 1,50 | 0,20 | 67,00 |
| 2,00 | 0,27 | 80,00 |
| 3,25 | 0,57 | 130,00 |
| 4,75 | 1,20 | 185,00 |
| 6,50 | 1,43 | 275,00 |
| 8,50 | 2,15 | 375,00 |
| 9,50 | 3,06 | 492,00 |
| 12,00 | 4,11 | 780,00 |
| 13,50 | 5,28 | 965,00 |
| 17,00 | 7,23 | 1350,00 |
| 25,00 | 12,10 | 2260,00 |
| 35,00 | 19,20 | 3590,00 |
| 55,00 | 32,50 | 7130,00 |
| 85,00 | 70,00 | дог. |
Скоба такелажная шплинт СА тип G-2150 Г/п, тВес, кгЦена, руб.
| 0,50 | 0,06 | 40 |
| 0,75 | 0,10 | 45,00 |
| 1,00 | 0,15 | 65,00 |
| 1,50 | 0,22 | 80,00 |
| 2,00 | 0,34 | 90,00 |
| 3,25 | 0,67 | 135,00 |
| 4,75 | 1,14 | 195,00 |
| 6,50 | 1,74 | 318,00 |
| 8,50 | 2,52 | 420,00 |
| 9,50 | 3,45 | 605,00 |
| 12,00 | 4,90 | 840,00 |
| 13,50 | 6,24 | 1100,00 |
| 17,00 | 8,39 | 1555,00 |
| 25,00 | 14,20 | 3520,00 |
| 35,00 | 21,20 | 3980,00 |
| 55,00 | 38,60 | 9250,00 |
| 85,00 | 56,00 | 15000,00 |
| 120,00 | 95,00 | дог. |
Скобы омегообразного типа
Скоба такелажная винтовая СИ тип G-209 Г/п, тВес, кгЦена, руб.
| Подробнее… | ||
| 0,50 | 0,05 | 32 |
| 0,75 | 0,09 | 38,00 |
| 1,00 | 0,14 | 53,00 |
| 1,50 | 0,17 | 70,00 |
| 2,00 | 0,33 | 83,00 |
| 3,25 | 0,62 | 135,00 |
| 4,75 | 1,07 | 195,00 |
| 6,50 | 1,64 | 300,00 |
| 8,50 | 2,28 | 425,00 |
| 9,50 | 3,36 | 585,00 |
| 12,00 | 4,31 | 885,00 |
| 13,50 | 6,14 | 1040,00 |
| 17,00 | 7,80 | 1285,00 |
| 25,00 | 12,60 | 2400,00 |
| 35,00 | 20,40 | 3740,00 |
| 55,00 | 38,90 | 7900,00 |
| 85,00 | 70,00 | дог. |
Скоба такелажная шплинт СИ тип G-2130 Г/п, тВес, кгЦена, руб.
| 0,50 | 0,05 | 40 |
| 0,75 | 0,10 | 45,00 |
| 1,00 | 0,15 | 62,00 |
| 1,50 | 0,22 | 83,00 |
| 2,00 | 0,36 | 105,00 |
| 3,25 | 0,76 | 145,00 |
| 4,75 | 1,23 | 217,00 |
| 6,50 | 1,79 | 330,00 |
| 8,50 | 2,57 | 475,00 |
| 9,50 | 3,75 | 600,00 |
| 12,00 | 5,31 | 905,00 |
| 13,50 | 7,18 | 1190,00 |
| 17,00 | 9,43 | 1600,00 |
| 25,00 | 15,40 | 2650,00 |
| 35,00 | 23,70 | 4180,00 |
| 55,00 | 44,61 | 10000,00 |
| 85,00 | 70,00 | 16000,00 |
| 120,00 | 120,0 | дог. |
Как выбрать типоразмер такелажной скобы?
Параметрами выбора являются предельная грузоподъёмность, которая допускается изделием (при этом нормативный запас прочности должен быть не менее 5), размеры скобы в плане, условия эксплуатации изделия. В частности, не допускается работа с такелажными скобами, поверхность которых имеет хотя бы один участок коррозии; именно поэтому преимущественно используются детали, которые прошли цинкование или окрашивание красками, устойчивыми к повышенной влажности окружающего воздуха. Цена оцинкованных такелажных скоб всегда выше, чем окрашенных.
Важное значение имеет также и способ штамповки скоб. В частности, при холодной гибке прутка в нём возникают значительные напряжения изгиба, которые снижают прочность детали при её эксплуатации
Горячештампованные такелажные скобы после деформирования подлежат очистке от окалины и последующей термообработке, поэтому твёрдость их в итоге достигает тех же нормативных значений – для обычных сталей НВ 155…160, для нержавеющих НВ 280…310, но концентраторы напряжения отсутствуют.
Проверку работоспособности такелажной скобы можно выполнить при помощи зависимости:
— Q – расчётная нагрузка на изделие;
— Mmax — наибольший изгибающий момент, который возникает при подъёме груза (устанавливается по марке стропа);
— r – радиус закругления при переходе от зева скобы к её стенкам.
Существуют практические соотношения между диаметром скобы и наибольшим грузом, который можно поднять с её помощью. Для прямой скобы, изготовленной из углеродистой стали, такие соотношения приведены далее:
- При d = 5 мм Q = 80 кг;
- При d = 10 мм Q = 300 кг;
- При d = 16 мм Q = 800 кг;
- При d = 22 мм Q = 1500 кг.
Для омегообразной такелажной скобы:
- При d = 6 мм Q = 330 кг;
- При d = 10 мм Q = 750 кг;
- При d = 16 мм Q = 2000 кг;
- При d = 25 мм Q = 6500 кг;
- При d = 32 мм Q = 9500 кг.
Цены на такелажные скобы, в зависимости от способа их изготовления, конструкции и размеров колеблются в диапазоне 80…5000 руб.
Сферы применения такелажных скоб достаточно разнообразны. В зависимости от типа изделия они могут встречаться как в быту, так и в машиностроении или во время проведения строительных работ. Но далеко не все знают о том, как правильно пользоваться данными изделиями. Итак, рассмотрим основные нюансы.
Первое, и одно из главных правил, гласит: во время работы со скобами нельзя производить какие-либо виды термообработки. Использование, к примеру, сварки способно значительно уменьшить грузоподъемные свойства рассматриваемого приспособления.
Следующим моментом, о котором следует помнить, является то, что при фиксировании перемещаемого материала штифт должен ввинчиваться в проушину до отказа. Проушина и заплечник штифта должны как можно плотнее прилегать друг другу. Для обеспечения максимального «заворачивания» штифта необходимо использовать инструменты, что обеспечит закручивание элемента в проушину на полную глубину резьбы.
Третий пункт: типоразмеры штифта и скобы должны совпадать. В противном случае посадка заплечника будет нарушена. Также, неправильная посадка может быть следствием тугой резьбы, изогнутой формой скобы и прочих дефектов. Если подобные недостатки присутствуют на приспособлении, то оно не может быть применено и нуждается в замене.
Приняв решение купить скобу такелажную, следует брать во внимание вероятность ударных нагрузок при перемещении материалов. Учитывая условия, в которых скоба будет использована, необходимо выбирать то изделие, значение грузоподъемности которого будет максимальным
При работе с рассматриваемыми изделиями крайне важно избегать перегрузки такелажного крепления. Вес должен распределяться одинаково вдоль линейной оси скобы, т.е
под прямым углом к оси штифта. Если данное условие не соблюдено, то возникают угловые нагрузки. Последние – допустимы, однако не должны противоречить требованиям ГОСТа. На участке крепления скобы к стропам велика вероятность появления дополнительной нагрузки на данное плечо. Этот показатель регулирует угол крепления – чем его величина ниже, тем нагрузка меньше. Нельзя также допускать того, чтобы нагрузка распределялась не по оси скобы. Для исключения подобной вероятности к концам штифта прикрепляются шайбы-прокладки.
При работе с рассматриваемыми изделиями следует обеспечить неподвижность груза на всем пути его перемещения. Это необходимо потому, что вращение материала практически всегда сопровождается отвинчиванием штифта. Чтобы предотвратить это, следует применять скобы с предохранительным болтом.
Соблюдение таких простых рекомендаций позволит избежать опасных случаев и значительно продлит срок службы используемой такелажной скобы.
Такелажная скоба. Простота и надёжность
Для работ с различными грузоподъёмными механизмами очень часто используется такелажная скоба.
Её назначение – обеспечить надёжное соединение между собой элементов грузоподъёмных приспособлений – тросов, канатов и т. д.
Несмотря на предельную простоту конструкции, размеры и исполнения такелажных скоб стандартизированы несколькими ГОСТ, ведомственными нормами, а также зарубежными стандартами (в частности, DIN 82101).
Размеры
Размерный ряд такелажных скоб отечественного производства всегда согласовывается с соответствующими параметрами грузовых строп, производимых по ГОСТ 25573-82.
В частности, регламентируется расстояние между захватом и свободным участком канатной ветви, а также толщина скобы, используемой в стропах типа 2СК и выше.
Это особенно важно, если такелажная скоба применяется в канатных ветвях, которые предусматривают переходное звено. В этом случае имеют значение следующие размеры рассматриваемых изделий:
- Зев скобы, который зависит от толщины каната и размеров сопрягаемой части коуша.
- Высота детали до оси размещения фиксирующего элемента.
- Общая длина такелажной скобы.
Соответственно этим размерам устанавливается возможность для практического применения прямой или омегообразной скобы.
Первый вариант используется, если рабочего пространства достаточно для свободного размещения всех элементов, и зажима груза не ожидается.
Омегообразная (или, иначе – якорная) такелажная скоба применяется в том случае, когда фактического расстояния недостаточно для установки фиксирующего болта (либо пальца), или, когда используются многоплечевые устройства такелажа.
Размер скобы устанавливается по её номеру, который соответствует предельной нагрузке на деталь.
Выбор типоразмера такелажных скоб зависит также и от того, какой материал поднимается с их помощью. В большинстве случаев изделия изготавливаются из проката сталей типа Ст.3 или Ст.
5 по ГОСТ 380 (в особо ответственных случаях используются даже качественные цементируемые стали, например, сталь 20 по ГОСТ 1050), однако для подъёма магнитных материалов применяют скобы из нержавеющих сталей марок 08Х18Н10 и 10Х17Н13М2.
Как выбрать типоразмер такелажной скобы?
Параметрами выбора являются предельная грузоподъёмность, которая допускается изделием (при этом нормативный запас прочности должен быть не менее 5), размеры скобы в плане, условия эксплуатации изделия.
В частности, не допускается работа с такелажными скобами, поверхность которых имеет хотя бы один участок коррозии; именно поэтому преимущественно используются детали, которые прошли цинкование или окрашивание красками, устойчивыми к повышенной влажности окружающего воздуха.
Цена оцинкованных такелажных скоб всегда выше, чем окрашенных.
Важное значение имеет также и способ штамповки скоб. В частности, при холодной гибке прутка в нём возникают значительные напряжения изгиба, которые снижают прочность детали при её эксплуатации
Горячештампованные такелажные скобы после деформирования подлежат очистке от окалины и последующей термообработке, поэтому твёрдость их в итоге достигает тех же нормативных значений – для обычных сталей НВ 155…160, для нержавеющих НВ 280…310, но концентраторы напряжения отсутствуют.
Проверку работоспособности такелажной скобы можно выполнить при помощи зависимости:
Q = Mmax/280r, где:
— Q – расчётная нагрузка на изделие;
— Mmax — наибольший изгибающий момент, который возникает при подъёме груза (устанавливается по марке стропа);
— r – радиус закругления при переходе от зева скобы к её стенкам.
Существуют практические соотношения между диаметром скобы и наибольшим грузом, который можно поднять с её помощью. Для прямой скобы, изготовленной из углеродистой стали, такие соотношения приведены далее:
- При d = 5 мм Q = 80 кг;
- При d = 10 мм Q = 300 кг;
- При d = 16 мм Q = 800 кг;
- При d = 22 мм Q = 1500 кг.
Для омегообразной такелажной скобы:
- При d = 6 мм Q = 330 кг;
- При d = 10 мм Q = 750 кг;
- При d = 16 мм Q = 2000 кг;
- При d = 25 мм Q = 6500 кг;
- При d = 32 мм Q = 9500 кг.
Цены на такелажные скобы, в зависимости от способа их изготовления, конструкции и размеров колеблются в диапазоне 80…5000 руб.

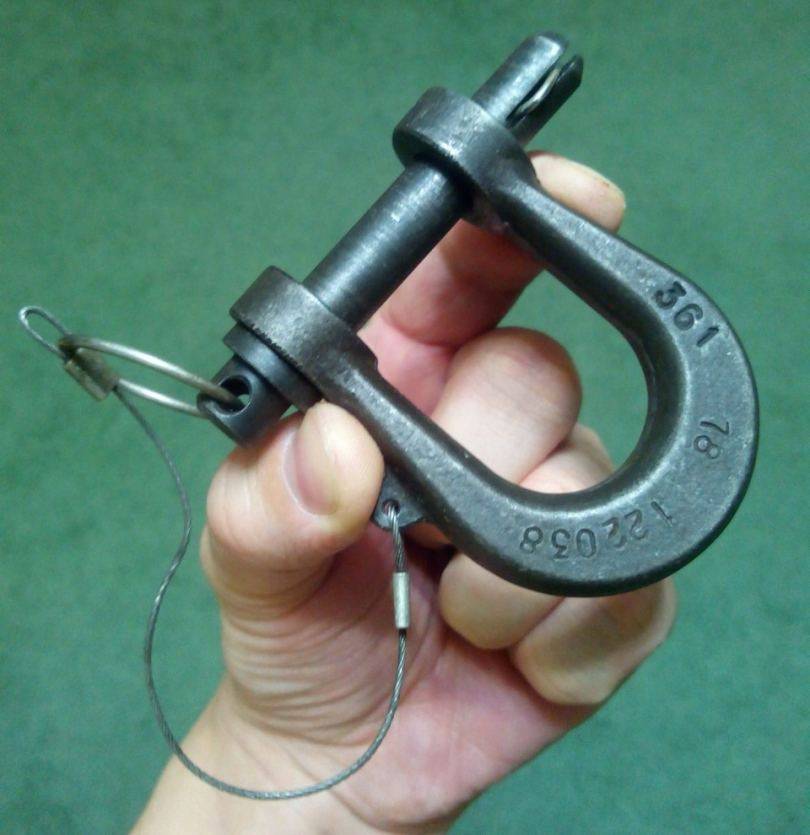

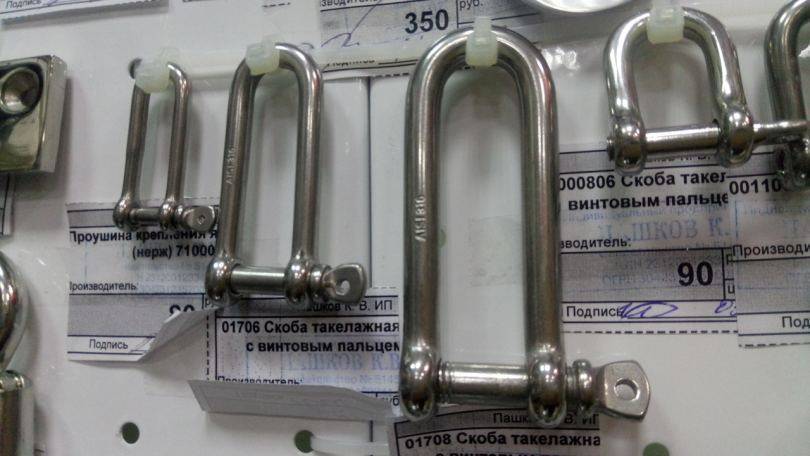

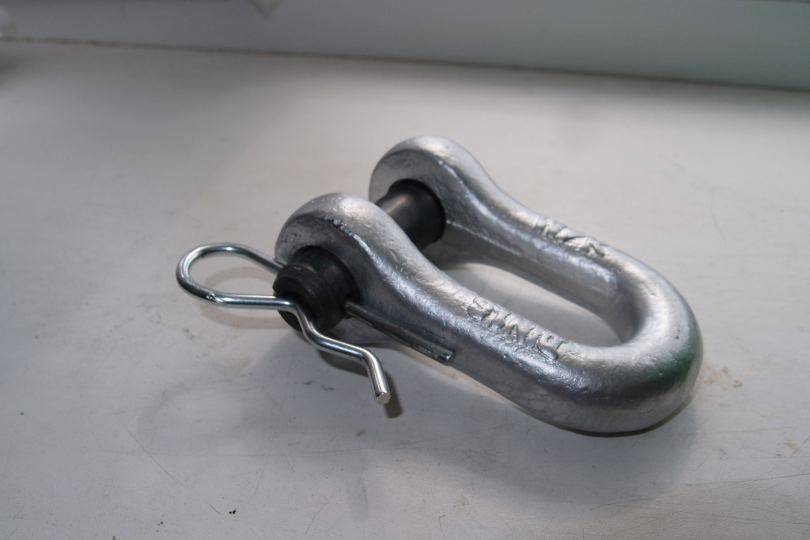

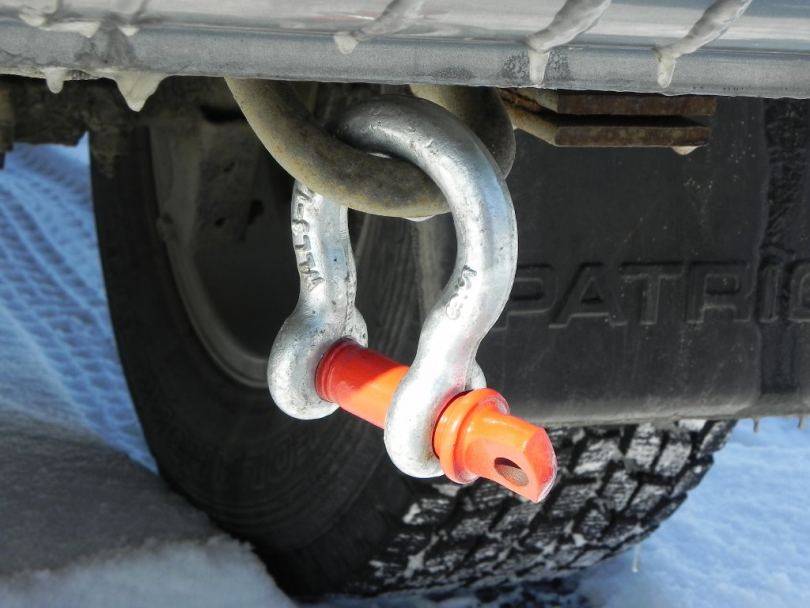

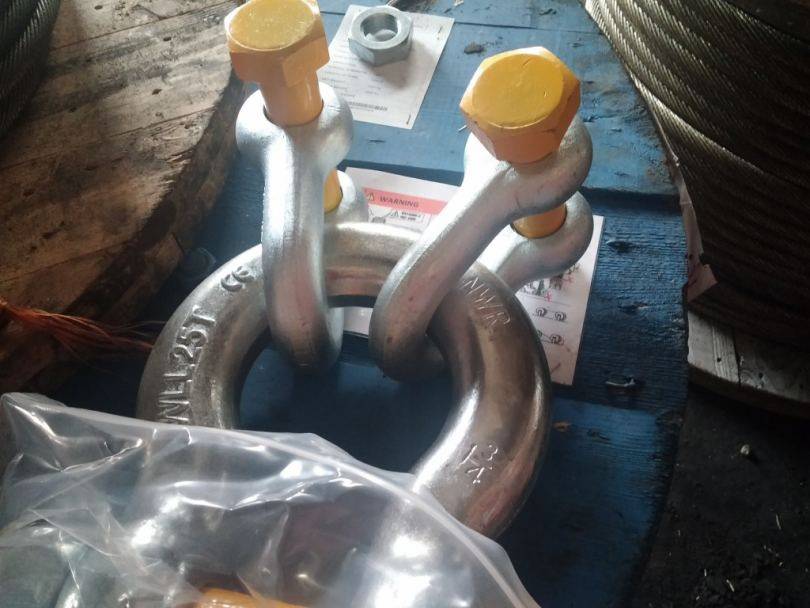

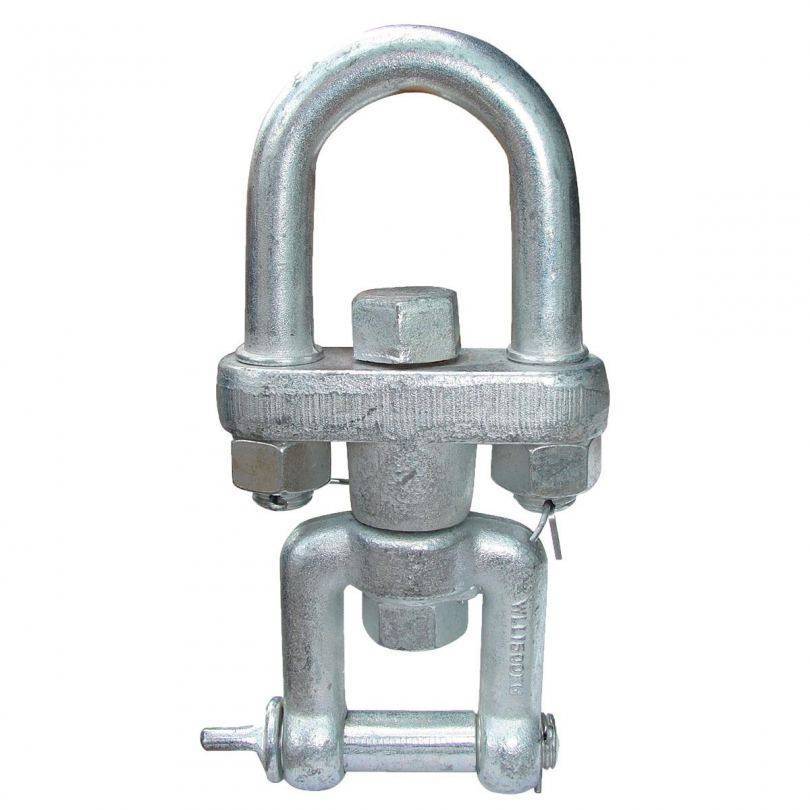

Фото скобы такелажной
Также рекомендуем просмотреть:
- Шпилька резьбовая
- Клиновой анкер
- Дюбель-гвоздь
- Гвозди
- Кабельные стяжки
- Крепеж проводов
- Кронштейны для полок
- Винтовые гвозди
- Анкер забивной
- Дюбель металлический
- Саморезы кровельные
- Дюбель для гипсокартона
- Крепление для раковины
- Мебельный крепеж
- Шестигранный болт
- Кронштейн для антенны
- Шуруп глухарь
- Цепь стальная
- Гровер
- Деревянный крепеж
- Дюбель распорный
- Крепеж для телевизора
- Скоба строительная
- Дюбель-шуруп
- Саморезы по металлу
- Кронштейн для карниза
- Металлический крепеж
- Крепеж для окон
- Анкерный болт
- Фундаментный болт
- Дюбель пластиковый
- Дюбель-хомут
- Саморезы по дереву
- Краб-система для профильных труб
- Кронштейн для труб
- Зажим для троса
- Крепеж для труб
- Химический анкер
- Грузовые крюки
- Саморез-сверло
- Пластиковые хомуты
- Крепление для унитаза
- Высокопрочный болт
- Шуруп по бетону
Скобы
Главная – Скоба такелажная
Компания Креплайн поставляет такелажные скобы (другое их наименование – анкерные скобы, так как для соединения используется внутренний стержень) наиболее ходовых типов (прямые и омегообразные) и размеров (3,5 – 45 мм) с 2002 года. Вы можете купить изделия с нашего склада в Москве или заказать доставку по РФ и СНГ. Для получения оптового прайса свяжитесь с нами по тел. 7(495)784-83-26.
Принцип выбора такелажной скобы:
– грузоподъемность (указана в таблице ниже)
– долговременное соединение или часто разъемное (в первом случае лучше подходит прямая скоба, во втором – омегообразная с резьбовым штифтом)
– при выборе бывших в употреблении изделий помните, что степень износа (истирания) не должна превышать 10% – в ином случае эксплуатировать изделие небезопасно!
| Прайс-лист: скобы |
| скачать (формат – Excel, 230 Кб). |

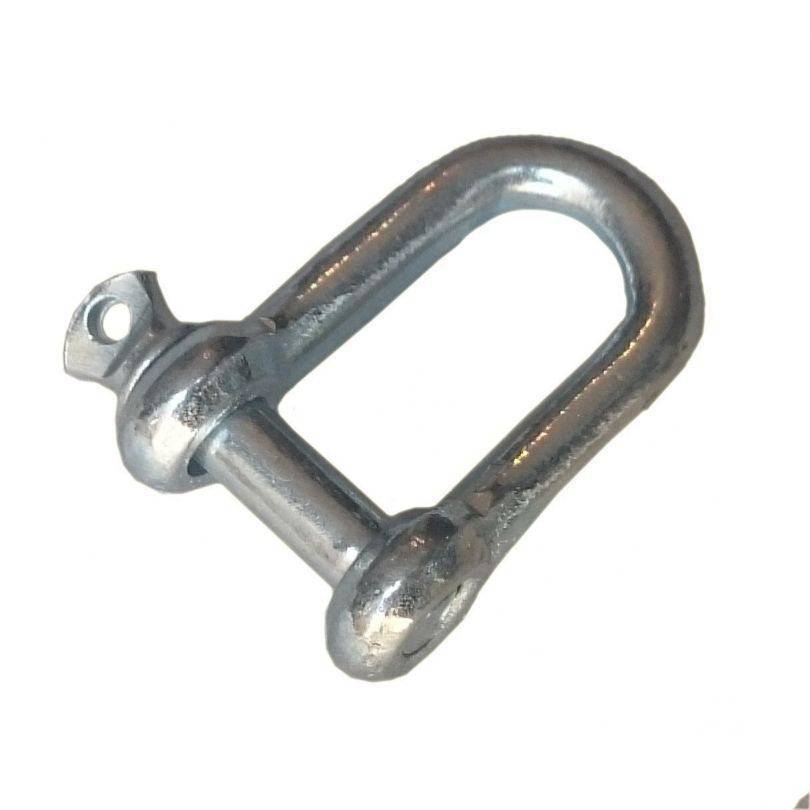

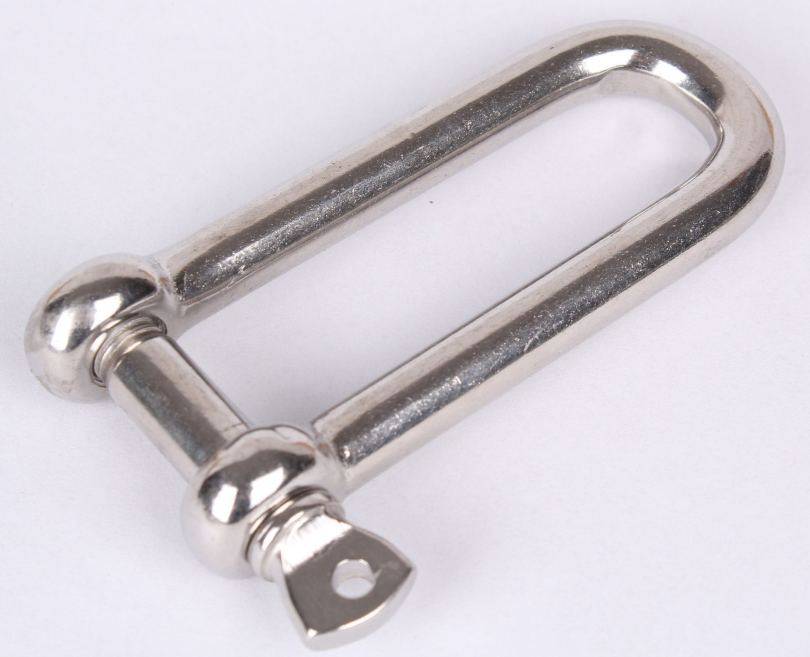

Скоба такелажная прямая

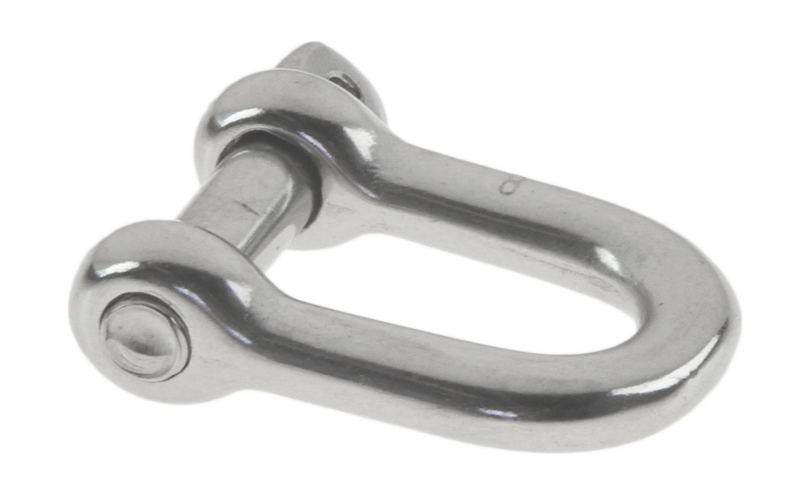

Скоба прямая такелажная используется для временного соединения канатов и тросов всех видов (стальных оцинкованных и с ПВХ покрытием), а также цепей различных такелажных механизмов – прежде всего там, где требуется периодическое разъединение их частей, в этом случае лучше всего подходит крепление с резьбовым штифтом.
Для постоянного соединения рекомендуется использование омегообразной скобы, скрепленной болтом с гайкой и фиксирующим соединение шплинтом. Изготовлена скоба из углеродистой стали.
Использование – одноплечные конструкции.

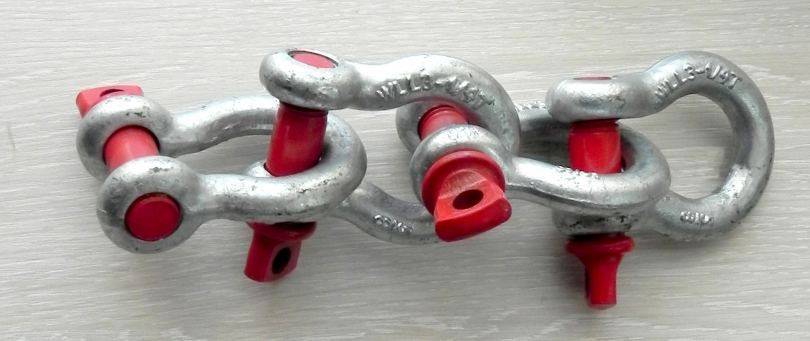

Скоба такелажная калиброванная (омегообразная)
Такелажная калиброванная скоба подбирается под нужный размер каната (цепи). В таблице указан диаметр скобы в поперечном сечении.
Данный вид такелажной скобы может применяться с канатами и тросами любого типа, в том числе с ПВХ покрытием
За счет закругленной внутренней дуги износ каната сводится к минимуму, что важно при долговременном соединении (здесь рекомендуется использовать гайку и предохранительный штифт)
Использование – может применяться при подъеме грузов в конструкции, состоящей из нескольких плеч.
Максимальная нагрузка : рабочая нагрузка Х 5. Самая большая такелажная скоба, 45 мм, рассчитана на рабочую нагрузку в 7 тонн.

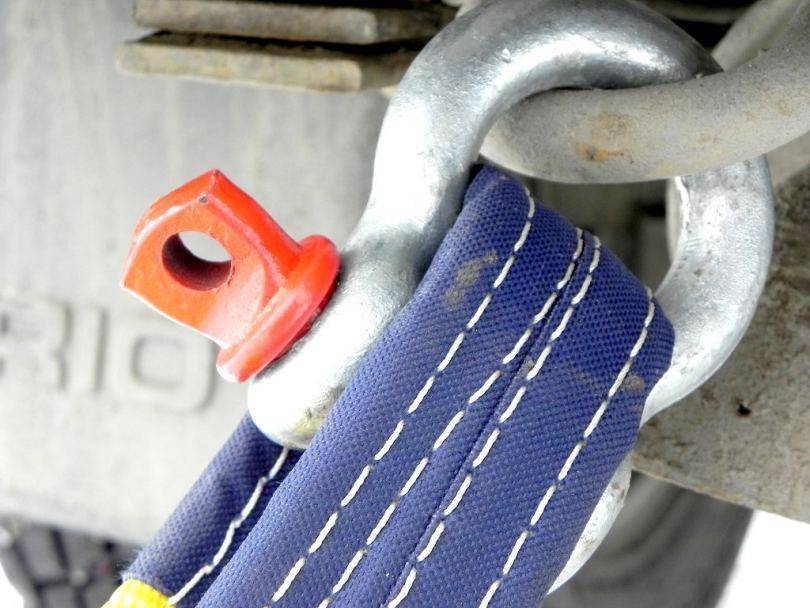

Крепления и монтаж такелажных скоб
Как мы уже указывали выше, для временного соединения (там, где соединение предлагается периодически или постоянно разъединять) лучше подойдет крепление с резьбовым винтовым штифтом, в ином случае – соединение «болт – гайка» и страхующий шплинт.
При проведении грузоподъемных работ следует уделять особое внимание геометрии такелажа. При неправильно расположенном относительно оси основного колебания крепеже это влечет за собой перетирание каната и повышенный износ скобы. Оптимальное крепление подвешенного за стропы груза – так, чтобы основная нагрузка была распределена вдоль осевой линии скобы
Оптимальное крепление подвешенного за стропы груза – так, чтобы основная нагрузка была распределена вдоль осевой линии скобы.
При креплении груза на тросе, отклоненном в вертикальной плоскости, следует учитывать пониженные коэффициенты грузоподъемности скобы, в зависимости от угла расположения троса:
0 гр (вертикально) – 100%
45 гр – 70% грузоподъемности
90 гр (прямой угол) – 50% грузоподъемности
Особое внимание следует уделять при устройстве петель – убедитесь, что скоба закреплена правильно, не искривлена, и канат не будет перетираться. Купить такелажные скобы в Москве вы можете обратившись к нашему менеджеру по телефону. Купить такелажные скобы в Москве вы можете обратившись к нашему менеджеру по телефону
Купить такелажные скобы в Москве вы можете обратившись к нашему менеджеру по телефону.
Сопутствующие товары:
Скоба такелажная — стандарты, виды, размеры, особенности применения и правила монтажа (100 фото)
Скоба такелажная или омегообразная – это приспособление, используемое при работе со статичными и грузоподъёмными механизмами. Подобная крепёжная конструкция играет роль съёмной связки для присоединения различных металлических канатов и цепей. Её главное достоинство заключается в простоте устройства. Цена на такелажные скобы зависит от их вида.

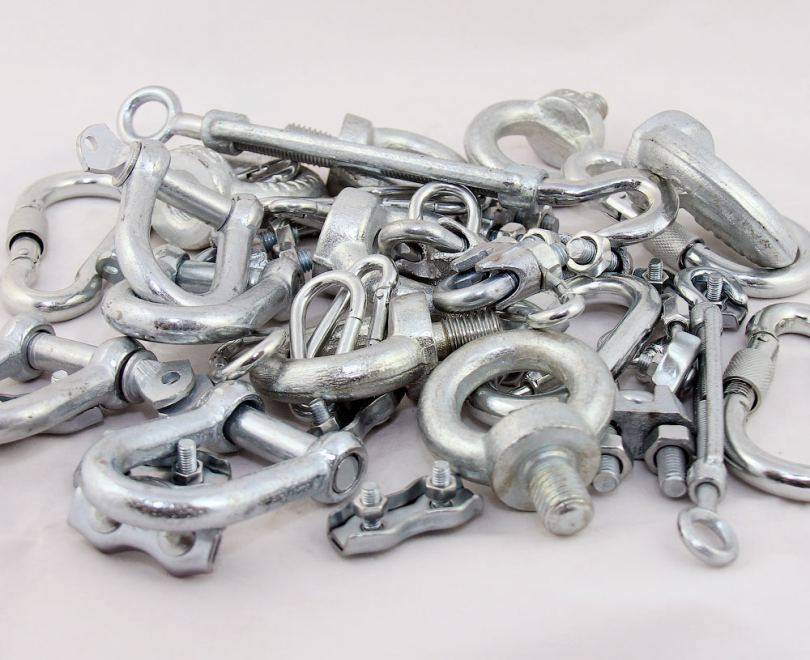

Разновидности скоб

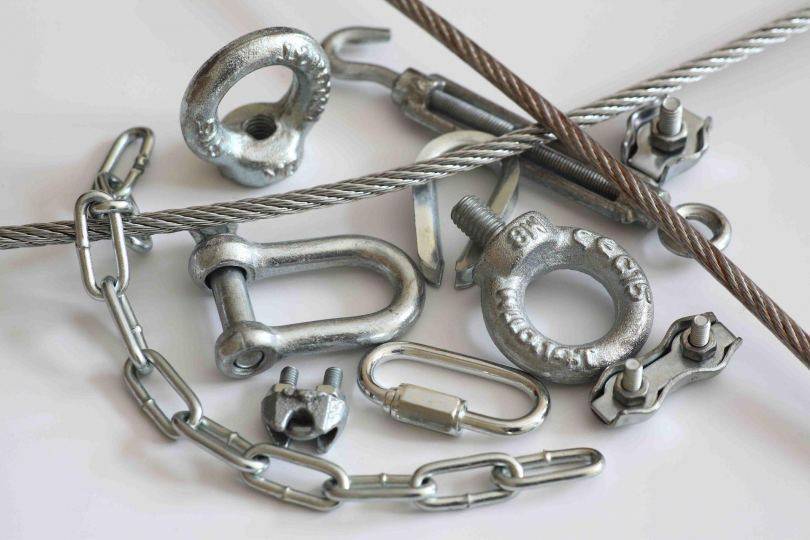

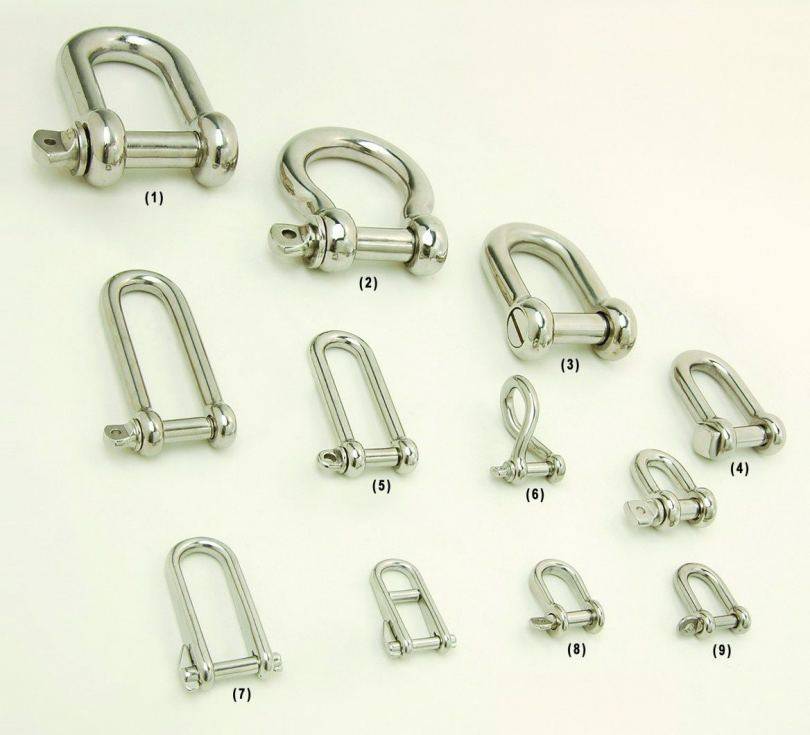

Как видно на фото такелажных скоб, они могут быть следующих видов:
- Полярные. Такие изделия можно эксплуатировать при морозах в -40°С.
- Обычные. Подобные крепежи предназначены для работы в нормальных температурных условиях.
В зависимости от вида защитного покрытия крепёжные детали делятся на те, которые позволяют работать с горячими заготовками, и те, применение которых возможно в условиях химически активной среды.
По внешнему виду выделяют скобы:

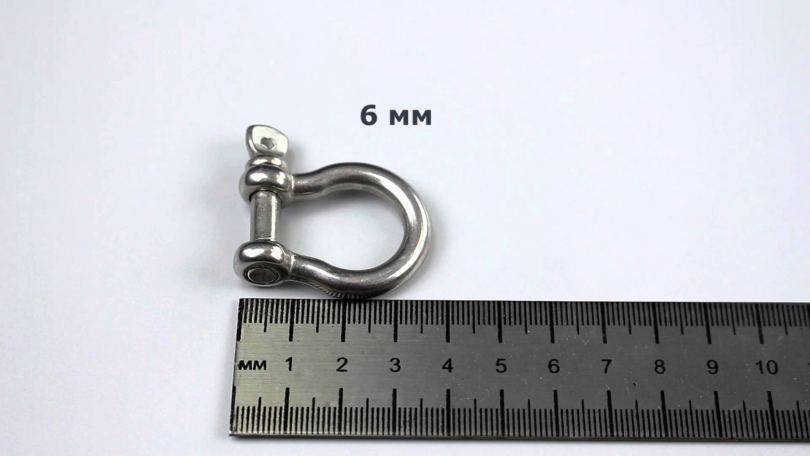

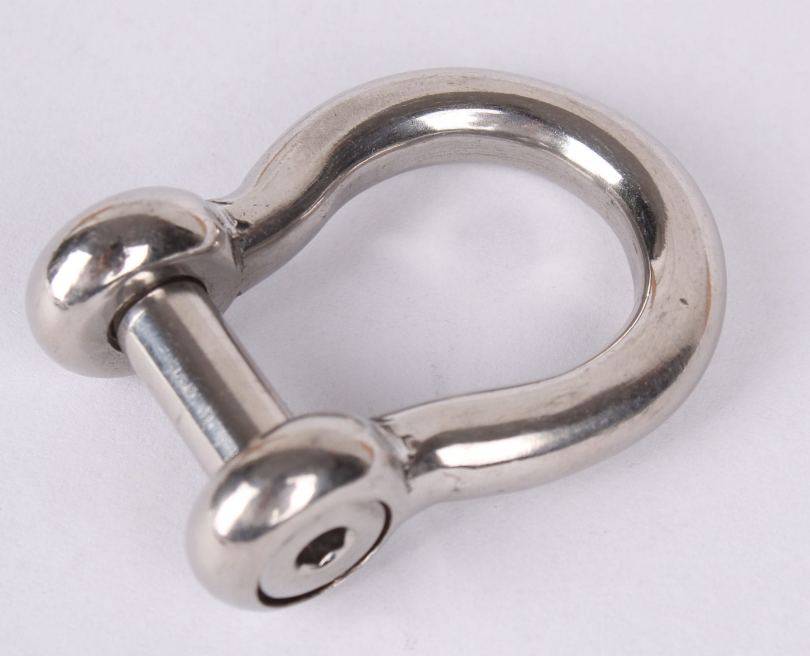

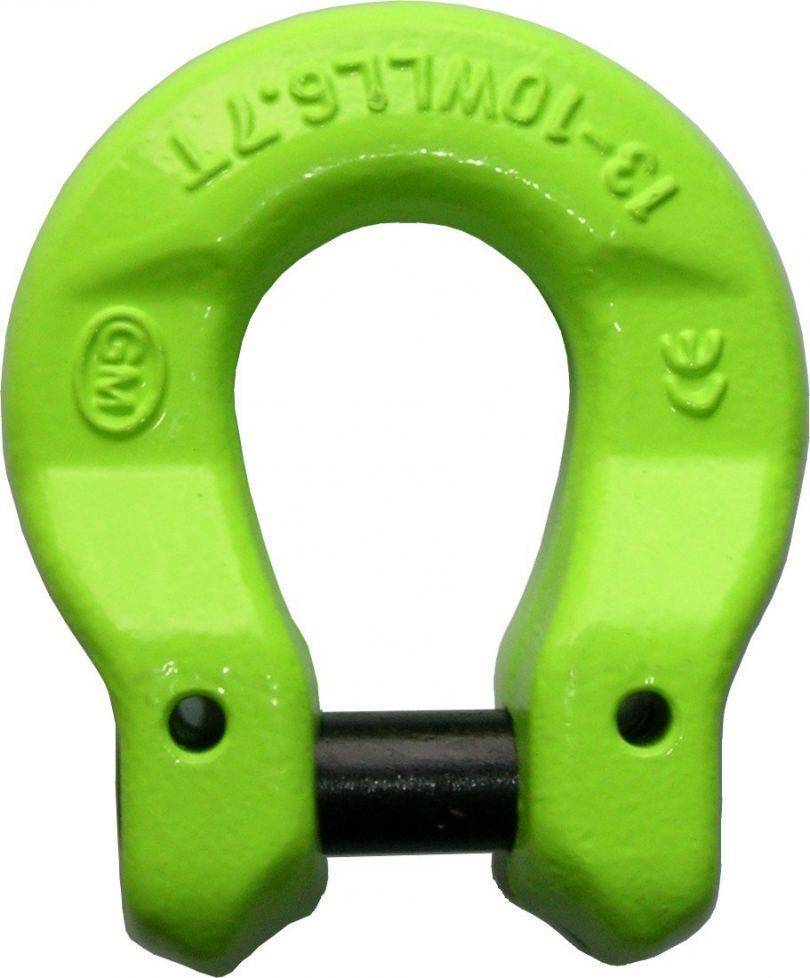

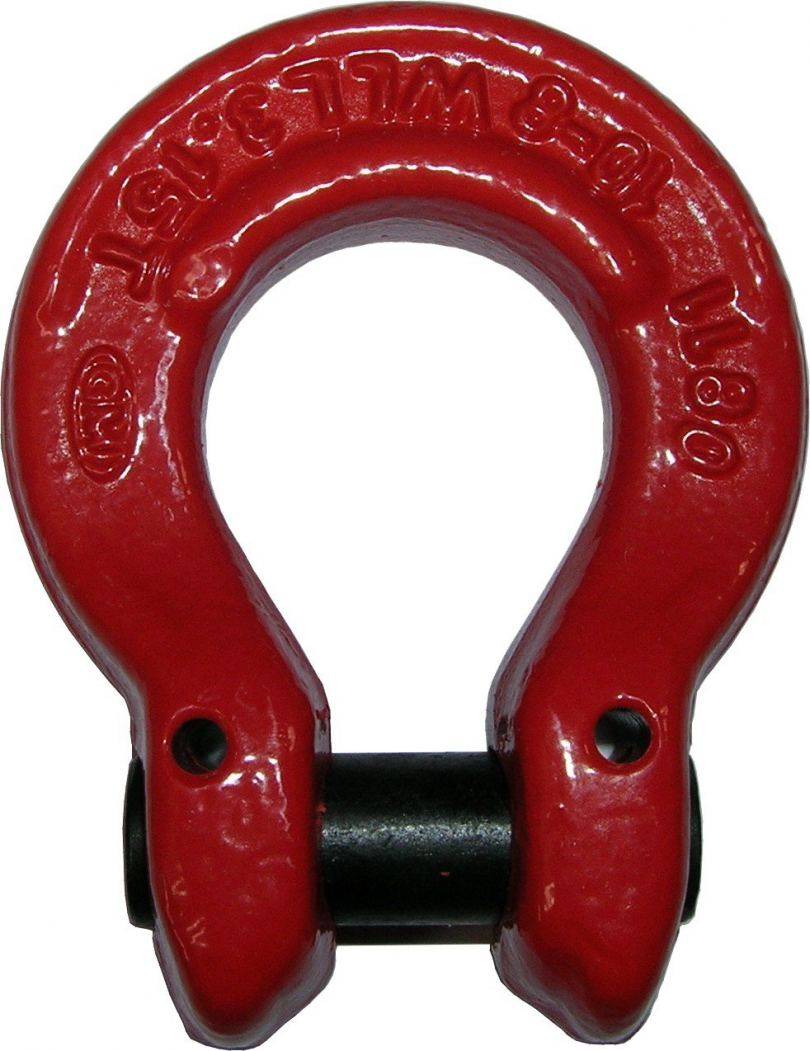

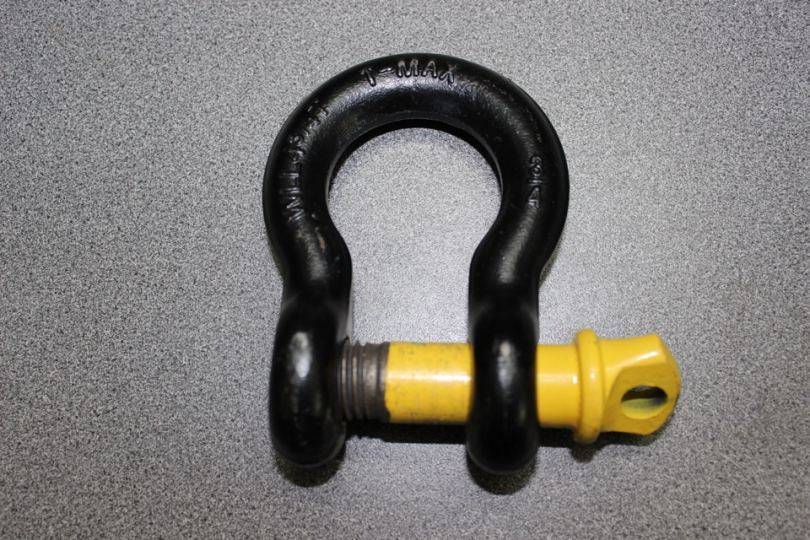

- Омегообразные. Омегообразная такелажная скоба получила своё название из-за изогнутой формы в виде латинской омеги.

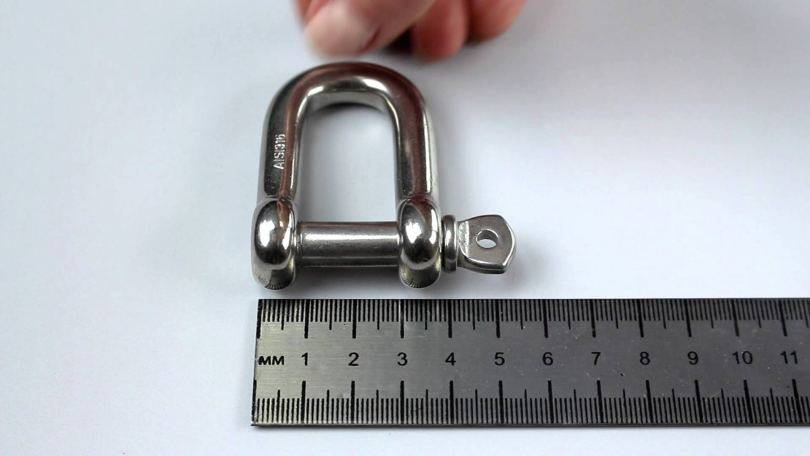

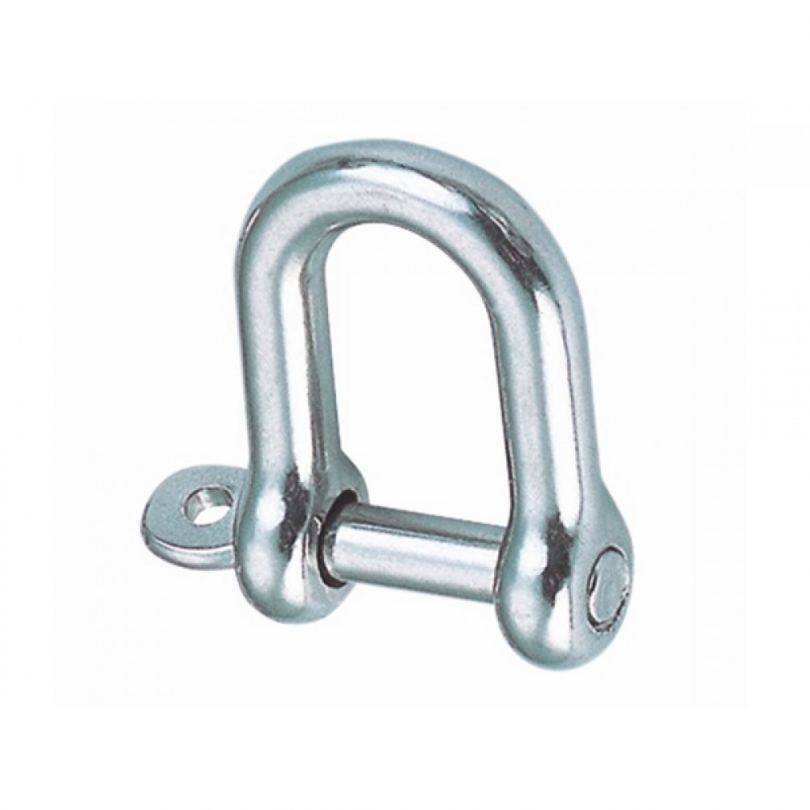

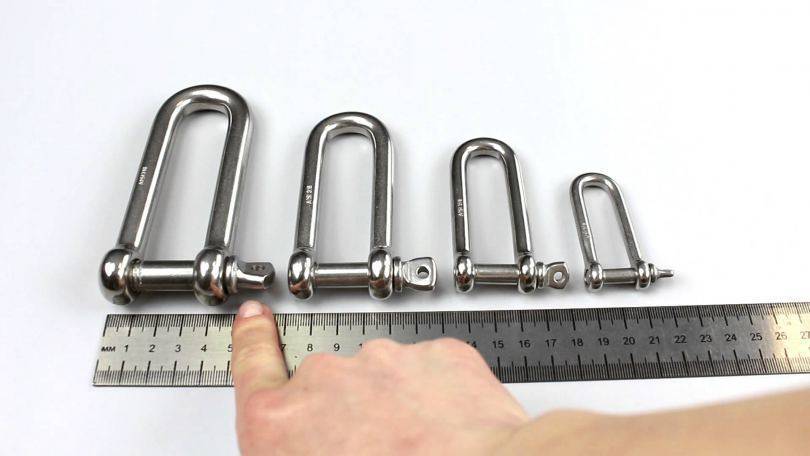

- Прямые. Прямые такелажные скобы имеют U-образный вид.
Также стоит отметить, что скобы могут быть оснащены дополнительными фиксаторами. Чаще всего подобную функцию выполняет болт с корончатой гайкой, обеспечивая надёжность крепления.
Ещё скобы такелажные бывают:
- С предохранительным контрящим болтом. Применяется для задач постоянного характера.
- С винтовым штифтом. Применяется для решения временных задач.
Кроме того, существует классификация по размерам такелажных скоб. Подбирая изделие, следует исходить из следующих факторов:
- толщины фиксируемых деталей;
- коэффициента динамической нагрузки;
- планируемой величины груза.
Крепёжные элементы могут, помимо всего, иметь разную грузоподъёмность. Данный параметр может колебаться от 0,33 т до 150 т. На его величину влияют особенности термической обработки изделия, его размеры и химический состав используемого сплава.
Контролируют производство скоб ГОСТ 2224-72 и ГОСТ 2224-93.
Геометрические параметры такелажных скоб
Размеры крепежей регулируют положения ГОСТ 25573-82. Данный норматив регламентирует толщину изделий, применяемых в комплексе со стропами от 2 СК, а ещё расстояние между захватом и участком канатной ветви.
Важнейшую роль играют такие параметры, как длина элемента, его высота до оси фиксатора, зев крепления. После их подробного рассмотрения и делается вывод о допустимости применения на практике того или иного вида скобы.
Если такелаж многоплечевой или расстояния для установки закрепляющего болта недостаточно, то лучшим решением будет омегообразный крепёж. В других случаях предпочтение обычно отдают прямым моделям.
Подбирать типоразмер нужно также, учитывая тип поднимаемого материала. Говоря о металле, используемом для производства такелажных крепежей, чаще всего применяют прокатную сталь, реже – цементируемую. На строительном рынке можно встретить и продукцию из нержавейки.
Тонкости выбора размера
Выбирать типовой размер скобы нужно, исходя из следующих вещей:
- условия эксплуатации изделия;
- размер элемента в плане;
- максимальная грузоподъёмность.
Важнейшее значение имеет способ штамповки. От него зависит прочность скобы.
Любые коррозийные разрушения на поверхности крепления не допустимы. Оптимально, если крепёж будет окрашен и оцинкован.
Рекомендации по применению
Перед тем, как приобрести подобные изделия, нужно внимательно проверить:
- соответствие корпуса и штифта (учитываются все параметры);
- отсутствие повреждений в резьбовой части;

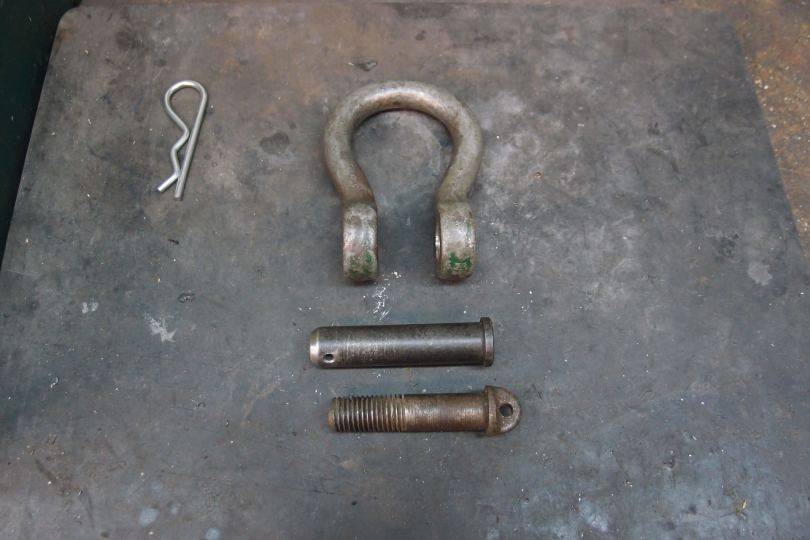

- наличие разводного шплинта;
- отсутствие следов изношенности и деформаций;
- качество поверхности крепления.
Также нужно убедиться, что скобы не подвергались термическому воздействию – оно негативно влияет на показатель максимальной грузоподъёмности. Кроме того, необходимо помнить, что запрещается менять форму крепёжных изделий, используя сварку, изгиб или нагрев.
Такелажная скоба – вещь нужная. Она пригодится в любом хозяйстве. Особенно, если вы часто занимаетесь строительными работами.
Выбор этого изделия требует ответственного подхода. Следует покупать скобы лишь от проверенных производителей. Известный бренд послужит своеобразной гарантией качества. Полезными будут также советы опытных специалистов.
Материалы для крепежных элементов
Поскольку назначение скоб будет разным, то и материал для их изготовления используется также разный:
- алюминий;
- медь;
- сталь;
- оцинкованная нержавеющая сталь.
Крепеж, изготовленный из алюминия, самый дешевый. Его применяют практически везде, так как он практически не ржавеет. Но вот с жесткими материалами, а также в тех местах, где большая нагрузка, его лучше не использовать.
Медные скобы применяются к нежестким материалам. Несмотря на то что они совсем не ржавеют, их цена ограничивает их распространение. Они применяются в строительстве, в основном под обоями или под штукатуркой, так как от них не образуется никаких пятен и потеков.
Крепежи из стали встречаются закаленные и незакаленные. Закаленное изделие стоит немного дороже, но в процессе использования оно намного прочнее и надежнее. Недостатком стальных изделий является то, что в процессе эксплуатации они имеют свойство окисляться и ржаветь.
Изделия из нержавеющей стали и оцинкованные являются самыми прочными и надежными креплениями. Из такого материала изготавливаются практически все фирменные скобы от производителей степлеров.
Несмотря на материал, из которого могут быть изготовлены крепежи, встречаются изделия с обычными ножками и с заточенными. Заточенные будут легче заходить в любой материал, поэтому и силы удара для них нужно меньше. Работая с ручным скобострелом и применяя заточенные скобы, усилий придется прилагать немного. Если использовать не заточенный материал, то на инструмент нужно будет сильно давить, чтобы скоба полностью вошла в материал и сделала нужный зажим. Забивая несколько сотен, а может, и тысяч скоб в день, стоит задуматься о форме ножки, чтобы облегчить свой труд.
Популярные типы крепежей и их размеры
Самыми популярными для строительных степлеров являются размеры 53 и 140. Их характеристика:
- скобы для степлера типа 53 имеют толщину спинки 0,7 мм, ширину 11,3 мм и высоту ножки от 4 до 14 мм;
- тип 140 характеризуется толщиной спинки 1,25 мм, шириной 10,6 мм и высотой от 6 до 14 мм — отличная жесткость.
Встречается и много других размеров крепежа, причем некоторые производители степлеров используют такие же, только маркируют их по-другому.
Например, скобы для степлера 24/6 изготовлены из сверхпрочного материала. Они предназначены для скрепления документации большого объема. Тип 24/6 означает, что длина проволоки, из которой изготовлена скоба, 24 мм, а длина ее ножки — 6 мм. Вот так все просто.
Подробную таблицу с маркировкой крепежа и его данными можно найти в интернете. В ней же можно найти данные:
- о материале, из которого изготовлена скоба;
- узнать толщину, ширину и высоту ножки.
В продаже изделие встречается, упакованное в коробочку. Упаковка может вмещать от 500 до 5 тыс. штук. В упаковке они скреплены пленкой в небольшие блоки, которые удобно вставлять в устройство.
Цена на такой материал зависит от:
- производителя;
- материала, из которого изготовлена скоба;
- ее размеров;
- количества штук в упаковке.
Не стоит экономить на материале, так как потом можно потерять больше. Отдавайте предпочтение качественному изделию, с ним ваша работа будет вам в удовольствие, несмотря на нагрузку.
Классификация такелажных скоб
Такелажные группы делятся на группы по следующим параметрам:
- По форме – прямые и изогнутые (омегообразные);
- По виду отверстия под пальцы или штифты;
- С использованием болтов с корончатыми гайками против самоотвинчиванияили других дополнительных компонентов для фиксации;
- По рабочим температурам – полярные, рассчитанные на использование при температурах до –40 °С, и обыкновенные;
- Нанесенное на поверхность защитное покрытие позволяет использовать изделия при работе с химически активными веществами или заготовками с повышенной температурой.
Наиболее распространены прямые такелажные скобы с грузоподъемностью от 10 кг до 40 т.
Наш ассортимент такелажных скоб
В нашем каталоге можно выбрать следующие крепежные элементы:
Такелажные скобы ОСТ 5.2312-79 типа СА для соединения стальных канатов и проволочных цепей, которые крепятся к обухам и рымболтам при выполнении монтажных работ;
| Допускаемая нагрузка кН (тс) | B | D | d | d1 | H | H1 | L | Масса, кг, не более |
|---|---|---|---|---|---|---|---|---|
| мм. | ||||||||
| 2 (0,2) | 12 | 16 | 6 | 8 | 30 | 47 | 37 | 0,04 |
| 3 (0,3) | 13 | 19 | 8 | 10 | 36 | 57 | 43 | 0,08 |
| 5 (0,5) | 16 | 24 | 9 | 12 | 40 | 64 | 49 | 0,13 |
| 8 (0,8) | 20 | 28 | 11 | 16 | 53 | 82 | 61 | 0,25 |
| 10 (1,0) | 22 | 31 | 13 | 16 | 56 | 89 | 68 | 0,36 |
| 12 (1,2) | 22 | 31 | 13 | 18 | 56 | 89 | 68 | 0,38 |
| 16 (1,6) | 25 | 36 | 16 | 20 | 67 | 105 | 79 | 0,51 |
| 20 (2,0) | 30 | 40 | 20 | 22 | 75 | 120 | 96 | 1,00 |
| 25 (2,5) | 32 | 48 | 22 | 24 | 80 | 131 | 104 | 1,38 |
| 32 (3,2) | 38 | 57 | 24 | 27 | 90 | 148 | 116 | 2,17 |
| 40 (4,0) | 42 | 65 | 28 | 30 | 105 | 171 | 131 | 3,07 |
| 50 (5,0) | 45 | 75 | 32 | 36 | 110 | 185 | 147 | 4,25 |
| 63 (6,3) | 52 | 80 | 36 | 39 | 130 | 212 | 165 | 5,78 |
| 80 (8,0) | 60 | 86 | 40 | 45 | 145 | 235 | 185 | 7,99 |
| 100 (10,0) | 65 | 100 | 45 | 48 | 165 | 267 | 203 | 11,27 |
| 125 (12,5) | 70 | 110 | 48 | 52 | 180 | 290 | 216 | 14,25 |
| 160 (16,0) | 80 | 120 | 50 | 60 | 205 | 322 | 233 | 17,65 |
| 200 (20,0) | 90 | 130 | 60 | 68 | 230 | 362 | 268 | 26,59 |
| 250 (25,0) | 95 | 140 | 65 | 72 | 260 | 402 | 289 | 37,47 |
| 320 (32,0) | 105 | 160 | 75 | 80 | 280 | 444 | 325 | 49,50 |
| 400 (40,0) | 110 | 170 | 80 | 90 | 300 | 474 | 342 | 61,30 |
Скобы ОСТ 5.2312-79 СБ, изготовленные из профиля круглого сечения с расположенными на концах отверстиями для пальцевых элементов применяются для крепления цепей, тросов и прочих такелажных компонентов;
| Допускаемая нагрузка кН (тс) | B | D | d | d1 | H | H1 | L | Масса, кг, не более |
|---|---|---|---|---|---|---|---|---|
| мм | ||||||||
| 2 (0,2) | 12 | 16 | 6 | 8 | 30 | 48 | 34 | 0,05 |
| 3 (0,3) | 13 | 19 | 8 | 10 | 36 | 58 | 39,5 | 0,09 |
| 5 (0,5) | 16 | 24 | 9 | 12 | 40 | 65 | 44,5 | 0,13 |
| 8 (0,8) | 20 | 28 | 11 | 16 | 53 | 82 | 53,0 | 0,25 |
| 12 (1,2) | 22 | 31 | 13 | 18 | 56 | 90 | 58,0 | 0,38 |
| 16 (1,6) | 25 | 36 | 16 | 20 | 67 | 106 | 70,0 | 0,61 |
Такелажные шаклы типа Р в виде стальных петель предназначаются для работы с пеньковыми, джутовыми или хлопчатобумажными канатами и используются на судах в качестве подвижного такелажа.
| Допускаемая нагрузка, кН (тс) | B | D | d | d1 | H | H1 | L | Масса, кг, не более |
|---|---|---|---|---|---|---|---|---|
| мм | ||||||||
| 1 (0,1) | 18 | 16 | 6 | 8 | 35 | 52 | 42 | 0,06 |
| 2 (0,2) | 22 | 19 | 8 | 10 | 45 | 66 | 51 | 0,11 |
| 3 (0,3) | 28 | 24 | 9 | 12 | 55 | 80 | 60 | 0,16 |
| 5 (0,5) | 32 | 31 | 13 | 16 | 65 | 98 | 75 | 0,41 |
| 8 (0,8) | 40 | 36 | 16 | 20 | 94 | 134 | 93 | 0,77 |
| 12 (1,2) | 48 | 40 | 20 | 24 | 114 | 160 | 112 | 1,32 |
| 16 (1,6) | 56 | 57 | 24 | 27 | 128 | 186 | 132 | 2,31 |
| 20 (2,0) | 66 | 65 | 28 | 33 | 145 | 212 | 153 | 3,58 |
Также у нас можно купить скобы омегообразного типа со шплинтами для защиты от самопроизвольного раскручивания. Окончательная цена компонентов обсуждается с менеджерами.
СТРОПЫ ГРУЗОВЫЕ КАНАТНЫЕ ДЛЯ СТРОИТЕЛЬСТВА
Cargo handling rope slings for building. Specification
МКС 53.020.030 ОКП 31 5000
Дата введения 1984-01-01
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по делам строительства
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 21.12.82 N 293
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта, приложения
3.10, приложение 1
3.10, 3.12, 3.31, 3.38, приложение 1
3.10, приложение 1
5. ИЗДАНИЕ (сентябрь 2004 г.) с Изменениями N 1, 2, утвержденными в марте 1987 г., августе 1989 г. (ИУС 7-87, 12-89)
Настоящий стандарт распространяется на грузовые канатные стропы, состоящие из соединительных элементов (канатных ветвей, звеньев) и захватов (крюков, карабинов) и применяемые в строительстве для строповки грузов.
Размеры
В России все параметры шаклов подгоняют под характеристики грузовых строп. Последние производили на основе требований ГОСТ 25573-82 (утратил силу 1 сентября 2021 г.). Норматив однозначно указывал диаметр скоб, которые используют совместно со стропами типа 2СК и более высоких классов. Сейчас действует отраслевой стандарт ОСТ 5Р.2312-79.
При этом самые важные размеры серьги таковы:
- D: Диаметр скобы и пальца.
- C: Глубина прохода.
- W: Ширина прохода.
После учёта всех параметров делают вывод о том, можно ли использовать мочку и какая из них лучше подойдёт для решения задачи.
Типовые размеры:
| Маркировка, мм | D, мм | C, мм | W, мм |
| 3.5 | 3.5 | 14 | 7 |
| 5 | 5 | 20 | 10 |
| 6 | 6 | 24 | 12 |
| 8 | 8 | 32 | 16 |
| 10 | 10 | 40 | 20 |
| 12 | 12 | 48 | 24 |
| 14 | 14 | 64 | 32 |
| 16 | 16 | 76 | 38 |
| 18 | 18 | 88 | 44 |
| 19/20 | 19/20 | 76 | 38 |
| 22 | 22 | 88 | 44 |
| 25 | 25 | 100 | 50 |
| 28 | 28 | 112 | 56 |
| 32 | 32 | 127 | 64 |
Омегообразные (СИ)
Якорные скобы применяют, когда в такелажном устройстве более одного плеча. Их размеры приведены в миллиметрах:
| Грузоподъёмн., т | A | B | C | D | E | F | G | H | M | N | Масса 1 шт., кг |
| 1,5 | 19 | 13 | 43 | 11 | 30 | 27 | 52 | 74 | 61 | 11 | 0,2 |
| 2,0 | 21 | 16 | 48 | 13 | 33 | 30 | 59 | 84 | 69 | 13 | 0,3 |
| 3,25 | 27 | 19 | 61 | 16 | 43 | 38 | 75 | 106 | 85 | 18 | 0,6 |
| 4,75 | 32 | 22 | 72 | 19 | 51 | 46 | 89 | 126 | 101 | 21 | 1,1 |
| 6,5 | 37 | 25 | 84 | 22 | 58 | 53 | 102 | 148 | 114 | 25 | 1,6 |
| 8,5 | 43 | 29 | 96 | 25 | 69 | 61 | 119 | 167 | 129 | 27 | 2,3 |
| 9,5 | 46 | 32 | 108 | 30 | 74 | 69 | 131 | 190 | 142 | 32 | 3,4 |
| 12,0 | 52 | 35 | 119 | 33 | 93 | 76 | 146 | 210 | 156 | 35 | 4,3 |
| 13,5 | 57 | 38 | 133 | 36 | 92 | 84 | 162 | 233 | 174 | 38 | 6,1 |
| 17,0 | 61 | 41 | 146 | 39 | 98 | 92 | 175 | 254 | 187 | 41 | 7,8 |
| 25,0 | 73 | 51 | 178 | 47 | 127 | 106 | 225 | 313 | 231 | 57 | 12,6 |
| 35,0 | 83 | 57 | 197 | 53 | 146 | 122 | 253 | 348 | 263 | 61 | 20,4 |
В таблице 12 параметров. Для наглядности нужно соотнести их с картинкой из подзаголовка.
Видео:
Подходят для долговременной работы. Округлая форма помогает сохранить канат от перетирания.
Прямые (СА)
Эти шаклы используют, если груз не будет зажиматься и хватает места для свободного размещения всех элементов такелажа. Размеры в миллиметрах таковы:
| Грузоподъёмн, т | A | B | C | D | E | F | G | H | I | M | Масса 1 шт., кг |
| 1,5 | 19 | 13 | 11 | 11 | 41 | 27 | 37 | 68 | 8 | 61 | 0,2 |
| 2,0 | 21 | 16 | 13 | 13 | 46 | 30 | 41 | 77 | 10 | 69 | 0,3 |
| 3,25 | 27 | 19 | 16 | 16 | 59 | 38 | 51 | 95 | 11 | 85 | 0,6 |
| 4,75 | 32 | 22 | 21 | 19 | 70 | 46 | 61 | 115 | 13 | 101 | 1,2 |
| 6,5 | 37 | 25 | 25 | 22 | 81 | 53 | 72 | 135 | 13 | 114 | 1,4 |
| 8,5 | 43 | 29 | 25 | 25 | 93 | 61 | 81 | 151 | 14 | 129 | 2,2 |
| 9,5 | 46 | 32 | 32 | 29 | 103 | 69 | 91 | 172 | 16 | 142 | 3,1 |
| 12,0 | 52 | 35 | 35 | 32 | 115 | 76 | 100 | 191 | 18 | 156 | 4,1 |
| 13,5 | 57 | 38 | 38 | 35 | 127 | 84 | 111 | 210 | 19 | 174 | 5,3 |
| 17,0 | 61 | 41 | 41 | 38 | 137 | 92 | 122 | 230 | 21 | 187 | 7,2 |
| 25,0 | 73 | 51 | 54 | 45 | 162 | 106 | 146 | 279 | 25 | 231 | 12,1 |
| 35,0 | 83 | 57 | 51 | 51 | 184 | 122 | 172 | 312 | 31 | 263 | 19,2 |
Обозначить каждый размер сложно. Их слишком много. Лучше воспользоваться изображением из подзаголовка.
Видеоролик:
Хороши для краткосрочных работ. Прямая форма вызывает преждевременный износ тросов.
Критерии выбора строительного степлера
При выборе степлера для работы стоит обратить внимание, безопасен ли он. Известные фирмы, которые занимаются выпуском таких приборов, тщательно продумывают этот вопрос. Основной защитной функцией является невозможность работы степлера на холостом ходу
Это означает, что инструмент будет выдавать крепеж только тогда, когда он прислонен к детали. Перед покупкой тэкера нужно убедиться, что такая защита в нем есть
Основной защитной функцией является невозможность работы степлера на холостом ходу. Это означает, что инструмент будет выдавать крепеж только тогда, когда он прислонен к детали. Перед покупкой тэкера нужно убедиться, что такая защита в нем есть.
Наличие смотрового окошка является не только приятной, но и удобной функцией. Оно может быть даже у дешевой китайской модели. В окошко можно увидеть, сколько скоб в данный момент находится в приборе.
У прибора должна быть удобная ручка, об этом позаботились производители известных брендов. Инструмент просто приятно держать в руке.
Практичной считается модель, в которой силу удара можно регулировать. Такую возможность имеют многие аппараты, среди них есть и механические.
Перед покупкой запасных скоб нужно знать, с каким типом работает ваш прибор. Эту информацию можно найти на упаковке прибора, в инструкции или на самом корпусе. В крайнем случае можно записать название модели. Опытный продавец по названию, сможет определить тип нужной вам скобы.
