Устройство карбюратора солекс 21083 для автомобилей ВАЗ
За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.
- основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
- крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.
А теперь разберём устройство карбюратора Солекс подробнее.
Пусковое устройство и заслонка для воздуха
Задача пусковой системы двоякая:
- Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
- Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).
Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:
- Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
- Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
- Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
- Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
- Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.
Схема поплавкового механизма и уровень топлива
Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой
Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива
Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.
Жиклеры, диффузоры и другие сменные детали
С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:
- Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
- Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
- Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
- Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.
Стяните карбюратора бензопилы партнер 350 своими руками
Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

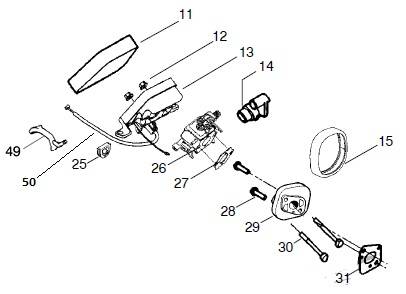

При» разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:
При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро.
Удержание верхней крышки производится при помощи трех болтов
Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой
Он выполняет опцию воздушного фильтра.
Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга.
Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор. Снимайте его неспешно.
Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350
Обратите внимание на то, что данный вид операции считается достаточно трудоемким. Настраивать потребуется поэтапно
Отдельные элементы отличаются небольшими размерами
Важно их не потерять при разборке, настроить.
Ремонт карбюратора бензопилы Партнер 351 (основные неисправности, их устранение)
Даже очень тщательная и верная регулировка карбюратора может не решить некоторых его неисправностей и вызванных ими проблем в работе цепной бензопилы Партнер 351. Если восстановить нормальную производительность узла питания ДВС настройкой не получается, необходим ее демонтаж, разборка и ремонт.
В некоторых случаях перебои в работе карбюратора связаны с засорением жиклеров, топливных и воздушных фильтров и, как следствие, «недоливом» горючего. Основными симптомами этой проблемы являются потеря мощности и нестабильная работа двигателя. Причиной могут стать попавшие пыль, мелкий мусор и даже водяные капли, а замерзшая в карбюраторе вода и вовсе блокирует каналы подачи топлива.
При наличии компрессора все каналы карбюратора продувают сжатым воздухом, а если процедура не помогла – моют его в ультразвуковой ванне (подойдут ювелирные или для промывки оптики) с использованием специальной карбюраторной жидкости. В процессе чистки запрещено использование металлических игл, проволоки, ворсистой или «сыпучей» ткани.
Нередки случаи когда бензопила начинает нестабильно работать из-за нарушения герметичности, которая образуется из-за лопнувшей проставки между карбюратором и двигателем бензопилы (на фото ниже). Единственный способ решения проблемы — замена на исправную.
Адаптер между двигателем и карбюратором бензопилы Партнер 351
Почему заливает карбюратор: причины и устранение
В подавляющем большинстве случаев причиной перелива топлива является загрубевшая или изношенная мембрана, которая давит на коромысло, связанное с иглой. Но проблема может крыться и в повреждении иглы, клапанов и рычагов, задействованных в работе узла. В этих случаях необходим полный разбор карбюратора для уточнения причины неисправности, а затем – замена непригодных расходников.
Для устранения неисправностей, связанных с переливом топлива, пригодится ремкомплект для карбюратора бензопилы Партнер 351, в который входят все необходимые запчасти и расходные материалы.
Настройка карбюратора Партнер 350 своими руками
Перед началом регулировочных работ необходимо очистить главный топливный узел от пыли и грязи. Для этого можно использовать компрессор со сжатым воздухом или столярную щетку-сметку.
Для настройки карбюратор предусмотрены отверстия с левой стороны силового агрегата, однако для удобства определения их положения специалисты рекомендуют демонтировать защитный пластиковый кожух. Сначала до упора по часовой стрелке закручиваем винты количества и качества топлива, ослабив их после на 1/5 … ¼ оборота.
Карбюратор бензопилы Partner 350 c винтами настройки
При демонтированной крышке необходимо знать, что винт качества топливной смеси находится справа и, соответственно, винт регулировки количества бензина расположен слева. Для удобства на корпусе карбюратора под болтами нанесена маркировка:
— «L» — винт количества топлива (регулировка на низких оборотах);
— «H» — винт количества смеси (настройка на максимальных оборотах);
— «T» — болт настройки холостого хода.
Необходимо запомнить, что регулировка карбюратора бензопилы Партнер 350 должна производиться на прогретом двигателе. При высоких температурах металл линейно расширяется, в результате чего пропускная способность каналов увеличивается.
Как только цилиндр станет теплым винт «L» закручиваем до тех пор, пока ДВС не выдаст максимальные обороты коленчатого вала. После закручиваем его на четверть оборота. Стоит отметить, что в таком положении винт количества подачи смеси должен поддерживать работу мотора на холостых оборотах. Если подобной настройки недостаточно, то смело выкручиваем болт «T» до стабильной работы двигателя. При помощи винта «H» корректируем работы бензопилы Партнер на максимальных оборотах.
Диагностика подшипников коленчатого вала
Немаловажным фактором при корректной работе двигателя играют подшипники и сальники коленчатого вала.
Коленвал Партнер 350 с подшипниками
Для диагностики их износа необходимо пошатать в вертикальной и горизонтальной плоскости маховик, установленный на валу. При наличии явного люфта необходимо произвести замену подшипников качения. Если на картере имеются маслянистые следы, то потребуется заменить и сальники. Не лишним будет проверить люфт коленвала Партнер 350, для чего снимаем цилиндр и поршень. При помощи рук шатаем его влево и право, тем самым имитируя естественное движение.
Дополнительные рекомендации
После покупки бензопилы «Партнер-350» выполнить регулировку карбюратора можно в ходе ее использования. Прежде чем начинать проведение этих работ, следует учесть, что настройки, установленные на заводе, являются оптимальными. При помощи описанных выше винтов можно настроить функционирование двигателя в особых случаях, когда этого требуют неординарные внешние обстоятельства, например, индивидуальные климатические условия. При регулировании следует воспользоваться винтами, обозначенными буквами Н и L. Чтобы снизить обороты, их надо повернуть против часовой стрелки. Для увеличения оборотов нужно повернуть винты в обратном направлении.
Большое значение при этом имеет требуемая последовательность использования винтов. Она выглядит так: L – Н – Т. При возникновении затруднений в процессе регулирования желательно своевременно обратиться за помощью к профессионалу, поскольку некорректная настройка может стать причиной поломки двигателя.
Самостоятельная регулировка карбюратора Партнер 350
Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.
Самый легкий способ очистки бензопилы от мелкой стружки, это воспользоваться компрессором, установив на него продувочный пистолет или насадку.
Первый этап регулировки
На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.
Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.
Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.
Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.
Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.
Второй этап
После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.
В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).
Далее, при помощи винта качества, устанавливаются максимальные обороты.
Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно. Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна
Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.
Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.
Регулировка без помощи тахометра
Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.
В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.
Регулировка карбюратора бензопилы Партнер 350 своими руками
Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.
Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.
В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.
Признаки того, что карбюратор надо регулировать:
- Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
- При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.
Иногда эти проблемы возникают по другим причинам:
- забит воздушный фильтр;
- затруднена подача топлива из бензобака в карбюратор;
- забиты нагаром выхлопные окна и глушитель.
Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.
Так выглядит забитый пылью и опилками фильтр
Необходимые инструменты
Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.
Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.
Алгоритм регулировки карбюратора
В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.
Регулировка холостых оборотов
Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.
Регулировка средних и высоких оборотов
Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).
Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.
Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.
Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H
Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.
Заводские настройки карбюратора
Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:
- Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
- Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
- При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.
Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.
Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:
Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.
Проведение разборки
Читайте:
Если вами выполняется регулировка карбюратора бензопилы
«Партнер-350», то следует подробнее приобщиться к устройством узла, в почти всех моделях конструктивные особенности практически не разнообразные, потому приведенные советы окажутся животрепещущими.
Элементы нужно снимать с наибольшей аккуратностью, укладывая их все по порядку, на протяжении проведения сборки для вас это поможет. Три болта задерживают верхнюю крышку, их нужно снять, дальше видно слой поролона, который выступает в роли составной части воздушного фильтра. Мастер должен будет избавиться от топливного шланга, это дозволит снять тягу привода.
Регулировка карбюратора бензопилы «Партнер
-350» невозможна, если не снять наконечник тросика, этим следует заняться далее. Бензиновый шланг, который находится слева от штуцера, надо сбросить. Нашему клиенту остается перечисленные выше работы позволят отсоединитькарбюратор, который можно подвергать регулировке. Такой механизм отличается сложностью, потому по мере надобности предстоящей разборки необходимо снять элементы аккуратненько, ведь их размер очень мал, по причине чего они конечно просто потеряться.
Бензопила Партнер 350 – неисправности и их устранение
Поломки садового инструмента Partner могут возникнуть по разным причинам, самые распространенные из которых – неправильная эксплуатация и механический удар. Чтобы устранить неисправность, потребуется заранее определить ее точную причину. После этого можно начать самостоятельный ремонт инструмента.
Бензопила Партнер 350 заводиться и глохнет
Причин этой неисправности может быть сразу несколько. Чаще всего двигатель инструмента заводиться и сразу же глохнет из-за засора заводского сапуна, в результате чего топливо на поступает в цилиндр двигателя в достаточном для работы количестве. Чтобы устранить поломку, потребуется снять и очистить сапун. Если он поврежден, значит, его потребуется заменить.
Еще одна причина заключается в недостающем контакте свечи с колпачком электрической проводки. Это может случиться из-за механического удара или образования на свече нагара от моторного масла. Чтобы отремонтировать бензопилу Partner 350, свечу потребуется снять и очистить. В некоторых случаях может помочь полная замена свечи.
Третья причина неисправности заключается в сильном засоре штатного глушителя цепной пилы. Со временем на его стенках образуется нагар, который препятствует отходу выхлопа из двигателя. В результате газы накапливаются внутри мотора и мешают его исправной работе. Чтобы устранить поломку, необходимо снять глушитель очистить его сжатым воздухом. Также потребуется разобрать мотор и продуть его цилиндр.
Бензопила Партнер 350 не заводиться – как устранить неисправность?
При обнаружении этой поломки первое, что нужно осмотреть – это состояние воздушного фильтра. Если на нем скопилось большое количество пыли, то фильтр потребуется промыть, используя для этого чистый бензин.
Еще одна распространенная причина неисправности заключается в проблемах с системой зажигания. Чтобы отремонтировать цепную пилу, нужно снять ее левую защитную крышку и установить правильный зазор между маховиком и катушкой зажигания.
В некоторых случаях решить проблему поможет замена топливной смеси. Для этого использованное горючее потребуется слить и залить в бак новую смесь из чистого бензина и моторного масла.
Что делать, если не смазывается цепь на бензопиле Партнер 350?
Если цепь для бензопилы Партнер 350 перестала смазываться маслом, то это может привести к перегреву шины и разрыву пильной гарнитуры. Игнорирование этой проблемы также чревато повышенной нагрузкой на двигатель, что может привести к его поломке.
Первое, что нужно осмотреть при отсутствии смазки на цепь – это масляный насос. Со временем зубья на его приводе стираются, что также может произойти из-за засорения насоса. Восстановить элемент, как правило, невозможно, поэтому его лучше всего заменить.
Нередко смазка не попадает на цепь бензопилы Partner 350 из-за засорения масляных трубок. В этом случае шланги потребуется заменить, обработав места их стыков со штуцерами герметиком.
Заливает свечу на бензопиле Партнер 350
С этой распространенной проблемой сталкиваются те владельцы бензопил, которые добавляют в топливную смесь слишком большое количество моторного масла. В цилиндре оно не успевает сгорать, поэтому часть смазки оседает на свече и других важных элементах садового инструмента.
Чтобы устранить поломку, нужно снять заводскую свечу, очистить ее от нагара и просушить. После этого нужно продуть цилиндр заводского двигателя бензопилы, несколько раз резко потянув на себя трос стартера.
Далее нужно осмотреть состояние карбюратор и топливный шлангов. Нередко масло попадает на свечу из-за потери герметичности системы. Это происходит в результате обрыва одной из трубок или поломки масляного насоса. Чтобы отремонтировать бензопилу Partner 350, потребуется заменить все неисправные запчасти топливной системы. После этого нужно установить свечу на место, завести мотор инструмента и проверить его работу на холостых, низких и высоких оборотах.
