Что потребуется и в какую цену обойдется изготовление
Потребуется разметочный инструмент: плотницкий уголок, рулетка, уровень, возможно штангенциркуль.
Инструмент для нарезки заготовок по размеру может быть разным. Для металла: обезьянка с отрезным кругом или ручная пилка по металлу, газовый резак или электросварка. Для мягких материалов: ручная ножовка или лучковая пила, циркулярка, электролобзик, сабельная пила.
Цену изготовления назвать невозможно. Если у мастера уже есть материал и крепеж и он делает все сам, изготовление может ничего не стоить в деньгах. Только время и труд. Если приходится покупать материал, сумма зависит от того, какой материал, сколько, по какой цене, приходится ли платить, например, сварщику или нет.
Поэтому цена изготовления может быть от 0,0 руб. до 3-7 тысяч руб. и даже 20 тыс. и более, если делается сложный станок с салазками, винтовыми регулировками и т.д.
Стоимость самой ручной циркулярки при этом не учитывается. Она рассматривается как самодостаточный инструмент, которым можно эффективно работать и без стационарного варианта.
Выбор габаритов
Выбирать размеры распиловочного стола стоит в зависимости от квадратуры мастерской. Небольшая площадь помещения позволяет использовать столешницу 50 х 50 см. Делать распиловочный стол меньше не имеет смысла — пользоваться им будет затруднительно при обработке длинных заготовок. Универсальный размер, обеспечивающий удобное пиление ЛДСП, — 80 х 80 см.
Для соблюдения требований безопасности пилу рекомендуется размещать посередине столешницы на расстоянии не менее 25 см от края — именно этот показатель и приводит к минимальной ширине в 500 мм. Расположение распиловочного диска также зависит от того, как именно его будут использовать. Всего существует три разновидности конструкции:
- для продольного распиливания;
- для поперечного распиливания;
- универсальные.
Материалы
Столешница
- Металл (сталь или дюралюминий) толщиной 3–5 мм. Преимущества металлических столешниц — высокая прочность, почти неограниченный срок службы, недостатки — большой вес, приличная стоимость.
- ЛДСП или влагоустойчивая фанера толщиной не менее 2 см. Стоимость такого варианта будет самой выгодной, однако прочность заметно снижается.
- Текстолит толщиной 15–20 мм. Материал получается более прочным по сравнению с фанерой, но уступает металлу. По стоимости текстолитовые столешницы тоже находятся между металлическими и фанерными листами.
Не рекомендуются в качестве материала для столешницы пластик, древесно-стружечная плита или ОСП. Конструкция, изготовленная из этого сырья, будет неустойчивой к вибрации от пилы. Делать стол полностью из натурального дерева можно — но слишком дорого.
Металл
Текстолит
Станина
В основании стола для распиловки досок могут стоять деревянные брусья, закрепляемые под крышкой для повышения жесткости. Элементы с сечением не меньше 5 х 5 см размещают, отступая на 50–90 мм от края столешницы. Для распиловочного стола рекомендуется выбирать бруски из твердых пород дерева — бука, граба, дуба.
Верхнюю часть каркаса стола для распила ДСП и других материалов часто делают своими руками из тех же листов, которые выбрали для столешницы. Для ножек деревянной конструкции рекомендуется использовать брус, закрепив его с помощью металлических уголков. Плюсы и минусы опор из дерева аналогичны особенностям сделанной из того же материала станины.
Основой стола для раскроя и распиловки досок может стать металл. Устойчивость повышается при выборе металлических уголков или швеллеров со сторонами 25–50 мм. Для экономии их покупают в пунктах приема металлолома или заменяют профильными трубами. Детали каркаса соединяются сваркой. Использование болтовых соединений не рекомендуется из-за возможности раскручивания под действием вибрации.
Металл
Деревянные брусья
Фанера
Подготовительный этап работ
Рисунок 1. Чертеж станка.

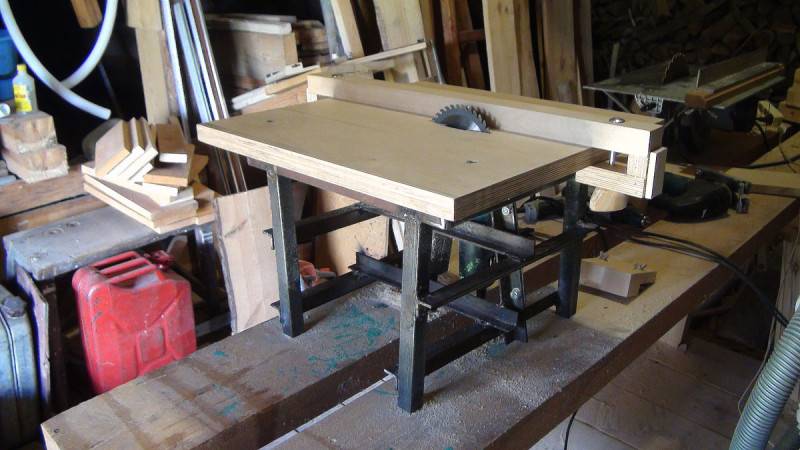

Самый простой вариант стола для циркулярной пилы — это конструкция, собранная из досок и достаточно толстой фанеры, из которой изготавливают столешницу. При этом сам инструмент фиксируется снизу стационарной (не поднимающейся) столешницы. Для диска в крышке станины предусмотрена специальная прорезь. Чертеж подобного станка приведен на рис. 1.
Размеры для станины можно изменить так, чтобы вам было удобно работать. В качестве примера взята средняя высота стола. Она составляет 100-115 см. Но многое зависит от роста человека, который будет работать с инструментом. Кроме того, длину столешницы также можно изменить по своему желанию. Если вы предполагаете работать с досками, чья длина превышает 2,5 м, то крышка стола должна быть больше. Тогда в саму конструкцию необходимо внести изменения и добавить дополнительную пару опор (ножек). Иначе станина будет слишком сильно вибрировать.
Для столешницы можно взять фанеру, чья толщина должна быть не меньше 50 мм. Но можно использовать и плиты стеклотекстолита, оргстекло. А вот применять ДСП специалисты не советуют, так как этот материал недостаточно прочен.
Крышку стола можно отполировать и покрыть несколькими слоями лака. Это обеспечит достаточное скольжение распиленных материалов. Но гораздо разумнее укрепить на столешнице лист железа. Тогда поверхность станины получится гораздо надежнее, и станок прослужит вам дольше.
Необходимые материалы и инструменты
Для деревообрабатывающего станка необходимо обязательно предусмотреть наличие направляющих. Они помогут распиливать материал точно. Такую конструкцию сваривают из металлического уголка и крепят к столешнице струбцинами.
Проверка циркулярной пилы.
Для изготовления стола вам потребуются следующие материалы:
- лист фанеры (столешница из другого материала);
- лист железа;
- доска сечением 5*10 см;
- брус сечением 5*5 см;
- струбцины — 2 шт;
- металлический уголок для направляющих;
- ручная циркулярная пила.
Читать также: Диск для сухой резки плитки
Кроме того, разумнее заранее подготовить все инструменты, которые понадобятся для изготовления стола:
- электролобзик или ножовка;
- электродрель, шуруповерт;
- фрезерный станок или ручная фреза (можно обойтись и без этого инструмента);
- инструменты для замеров (линейка, угольник, рулетка).
Когда все необходимое готово, можно приступать непосредственно к сборке стола. Некоторые мастера изготавливают станины из старых кухонных или обеденных столов. Но подобная конструкция вряд ли прослужит достаточно долго. Поэтому гораздо разумнее все детали изготовить самостоятельно. При этом вы сможете учесть свои индивидуальные потребности.

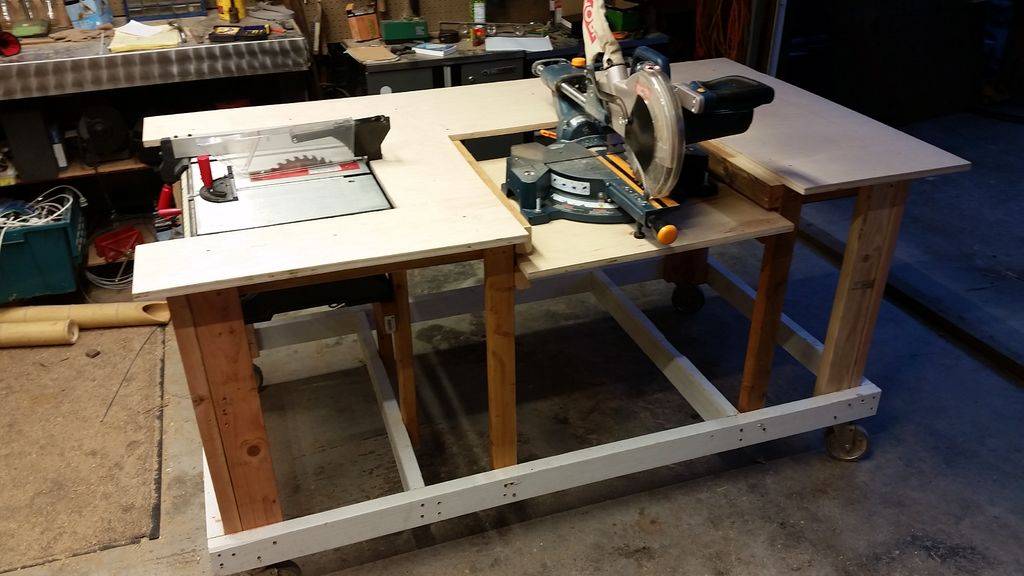

Каким должен быть стол для циркулярной пилы
Перед тем как сделать циркулярку своими руками из подручных материалов, необходимо ознакомиться с конструкцией рабочего стола и основания:
- Станина для монтажа циркулярной пилы предназначена для удержания остальных компонентов станка, для изготовления деталей используют металл или деревянный клееный брус. Недорогие модификации оснащают козлами, на которых закрепляют стол. Основание не должно качаться под нагрузкой, перекосы негативно влияют на качество резки и повышают риск получения травм оператором.
- Для изготовления стола для циркулярной пилы своими руками используют многослойную фанеру толщиной от 15 мм, габариты плоскости подбираются в соответствии с размерами заготовок и свободным пространством в мастерской. Поверхность не должна иметь перекосов и выступающих элементов, на плоскости предусматривают сменные упорные бруски или зажимы для удержания заготовок при обработке. Не рекомендуется применять стол из пластика, который изнашивается или повреждается в процессе эксплуатации.
- Для резки применяют дисковую пилу с системой плавной раскрутки, при подборе учитывают глубину пропила, которая уменьшается на величину листа фанеры распиловочного стола. На боковой части станка предусматривают кнопку управления питанием, электрический мотор подключают к розетке бытовой сети переменного тока с заземлением. Образующиеся при резке опилки частично ссыпаются под стол, отходы собирают в заранее подставленный поддон или сметают вручную.
Для изготовления стола используют фанеру.
Сборка стола для пилы
Рисунок 2. Чертеж конструкции с ременной передачей.
Изготовление станины начинают с формирования столешницы. Лист фанеры размечают так, чтобы 2 кромки крышки совпали с краями листа. Заготовку выпиливают с помощью лобзика или ножовки. При желании край спила можно обработать фрезой. Но данная операция не является обязательной. Так как в столе для циркулярной пилы главным параметром является его надежность, а не красота. Столешницу обрабатывают наждачной бумагой «начерно».
С нижней стороны столешницы размечают прорезь для диска. Для этого сначала нужно измерить габариты подошвы агрегата. Проще всего это сделать, если с инструмента снять диск и просто обвести необходимую часть пилы. Эти параметры необходимы для формирования посадочного места.
С помощью ручной фрезы выбирают древесину на глубину примерно 0,8-1 см. Если у вас нет такого инструмента, то работу можно выполнить с помощью долота, но времени на это уйдет гораздо больше.
После того как посадочное место готово, обязательно примерьте пилу, при необходимости скорректировав углубление. Разметьте места фиксации крепежей и прорези для диска. Если вы хотите, чтобы диск пилы опускался и поднимался по вашему желанию, то вам нужно соорудить маятниковый механизм для стола. В таком случае прорезь должна иметь форму усеченной пирамиды. Причем гипотетическая вершина этой фигуры направляется вниз. Пример чертежа такой конструкции с ременной передачей показан на рис. 2.Саму раму для подъемного механизма разумнее сделать из металлических уголков, которые свариваются между собой.
Сборка каркаса станины
Схема каркаса станины.
Разметку для крепления продольных и поперечных реек, которые будут выполнять функцию ребер жесткости, разумнее сделать с изнаночной стороны столешницы. Сами планки выпиливаются из бруска. Вам понадобятся 2 продольных ребра, чья длина должна быть равна длине столешницы минус 8-10 см с каждой стороны. И 2 поперечные детали, чья длина равна ширине крышки стола минус 8-10 см с каждой стороны.
Далее необходимо рассверлить гнезда для саморезов. Рейки нужно зафиксировать на столешнице так, чтобы крышка стола выступала за края рамы на 8-10 см. Крепления должны быть максимально прочными и надежными. Первый крепеж необходимо установить примерно в 4-5 см от края рейки. Расстояние между шляпками саморезов составляет 20-22 см. Все детали просверливаются насквозь. Саморез устанавливается со стороны столешницы так, чтобы его шляпка была полностью утоплена в древесине.
Сначала крепят поперечные ребра. Для того чтобы столешница получилась максимально надежной, кромку рейки предварительно смазывают столярным клеем . Конструкцию стягивают струбцинами, и, не снимая их, фиксируют саморезы. Крышку стола оставляют до полного высыхания. Затем аналогичным способом ставят продольные рейки. Далее детали каркаса стягивают между собой, ставя по 2 крепления с каждой стороны. После этого струбцины можно снять.
Установка ножек станины
Устройство круглопильного станка.
Ножки станины циркулярной пилы делают из бруска. Высота деталей подбирается индивидуально. Считается, что удобнее всего работать за столом, столешница которого находится на уровне бедер человека. Перед установкой каждую ножку необходимо сострогать с 1 стороны так, чтобы она сходила на угол. То есть площадь основания ножки должна быть чуть больше, чем площадь ее вершины.
Разумнее всего зафиксировать ножки с помощью металлических уголков. Их нужно слегка поджать так, чтобы основание стола было расположено в распорку. Это придаст станине дополнительную устойчивость. Для крепления используют болты с шайбами, которые устанавливают шляпками наружу. В противном случае при работе можно будет пораниться о выступающие части креплений.
Вся конструкция станет надежнее, если ножки стянуть дополнительными диагональными рейками. Их устанавливают попарно с боков стола.
Как обеспечить безопасность и аварийную остановку
Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.
Распространенные причины травматизма:
- Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
- Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
- Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.
Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.
Материалы для изготовления стола
Для изготовления циркулярки из ручной дисковой пилы своими руками потребуются материалы:
- лист фанеры или древесностружечной плиты (допускается использование алюминия или стального проката толщиной 5-7 мм);
- бруски и обрезная доска для изготовления основания;
- соединительные пластины и деревянные штифты (количество и номенклатура зависят от способа крепления деталей);
- шурупы и столярный клей;
- дополнительные элементы (например, петли и зажимы для станка с откидным столом);
- 3-жильный медный провод серии ВВГнг;
- клавишный выключатель и розетка с контактом заземления;
- соединители Wago для кабелей питания;
- антисептическая пропитка (требуется при установке станка в сыром помещении).
Для сборки станка необходимо приобрести циркулярную пилу с электрическим приводом, мощность мотора подбирают в зависимости от толщины обрабатываемых заготовок. Например, для резки доски толщиной 45 мм требуется мощность не ниже 1200 Вт (стандарт для бытовых установок), при увеличении глубины разреза до 65 мм необходимо довести мощность до 1800 Вт. Станкам для обработки бруса или доски толщиной 85 мм необходим привод мощностью не менее 2200 Вт.
Для циркулярки нужны бруски и обрезная доска, соединительные пластины.
