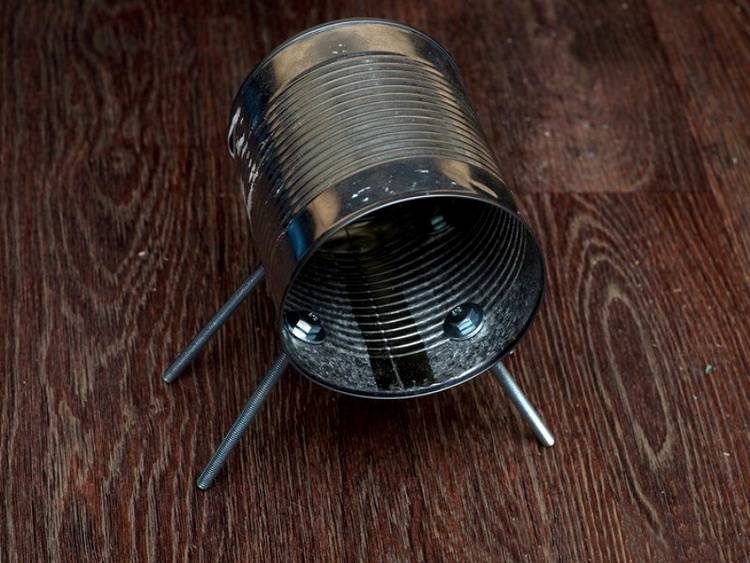

Самодельный горн из консервной банки

Изготовление горна из ведра

Горн из ведра также предназначен для плавки алюминия. Для этого необходимо ведро, емкостью от 10 до 20 литров. Кроме того, гипс и песок. Такая смесь укладывается на дно ведра.

Пошаговая инструкция горна, сделанного из ведра своими руками:

• Выбранное ведро должно быть не оцинкованным. Связанно это с тем, что цинк, нагреваясь, выделяет вредные газы. Емкость берется изготовленная из обычного металла.
• На дно укладывается смесь, гипса с песком, толщиной 5 см. Соотношение 1:2. Сначала формируется такая смесь на дне. После просыхания ею же обрабатываются внутренние стенки ведра. Продолжительность высыхания составляет 15–20 мин.
• Снизу устанавливается водопроводный сгон, через который феном подается воздух.
• В ведро вставляется тигель.
• Начинается процесс розжига.
• Алюминий закладывается в тигель и под нагревом плавится.

Таким путем можно отливать мелкие изделия.

Кузнечный горн, изготовленный своими руками, нужное в хозяйстве приспособление. Однако предварительно, нужно ознакомиться с инструкцией по его эксплуатации. Приобрести необходимые чертежи. Должен быть полностью исключен риск пожара. Выбрано под него правильное место. Работа с раскаленным металлом принесет не только удовольствие, но и пользу.

Беремся за горн

Начинающему кузнецу для приобретения опыта и чутья лучше всего быстренько сделать мини-горн из 6 шамотных кирпичей, см. рис. Лезвие топора, чтобы побриться можно было, или охотничий нож в нем не раскалишь под закалку, но можно греть мелочь для художественной ковки, концы длинномера под ковку или гнутье или плавить в тигельке драгцвет.

Мини-горн из 6 кирпичей

Полки колосниковой решетки из обрезков стальных труб, а самые колосники – из стальной полосы 4-6 мм толщиной. Колосники нужно закрутить на угол винтом, чтобы захватывали дутьевой поток, как показано на рис. Топливо – кокс или уголь. Розжиг и дутье – паяльной лампой, газовой или бензовоздушной горелкой. Если используется паяльная лампа, между ней и горном нужно поставить асбестовую перегородку с окном под сопло: горн интенсивно излучает тепло и резервуар лампы может взорваться. Пользуются этим горном только на открытом воздухе, т.к. зонта с дымоходом нет.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку. Подключают к штуцеру резака шланг, закрепляя его специальным хомутом. Обычно они в комплекте не поставляются и потребуется их приобрести отдельно

Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Обычно они в комплекте не поставляются и потребуется их приобрести отдельно. Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

• Возникновение пожароопасной ситуации;
• взрыв газовой емкости;
• ожоги от открытого огня;
• термический ожог от нагретых поверхностей резака.

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
3. Газоподводящей головки.
4. Воздухоподводящей головки.
5. Устья.
6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W.Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

• Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
• Используя формулу Т = 3,6W/Q, определяется расход.
• По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Изготовление своими руками

Самодельная газовая горелка состоит из нижеприведенных элементов:

1. редуктор;
2. корпус, изготовленный из металла;
3. головка и форсунка;
4. элемент, предназначенный для регулировки подачи топлива;
5. узел, предназначенный для крепления и фиксации газового баллона.

Газовая горелка для пайки своими руками может быть создана следующим образом:

Начать работу рекомендуется с изготовления рукоятки горелки. Для изготовления этого элемента конструкции можно использовать самые различные материалы. При наличии возможности можно снять уже изготовленную рукоятку от другого приспособления. Трубка для подвода газа должна быть представлена исключительно высококачественной сталью

Это связано с тем, что подобный материал способен выдерживать воздействие высокой температуры

При создании устройства следует уделять внимание размерам всех деталей. Диаметр протока трубки не должен быть больше 1 сантиметра. Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ

Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие. Крепление ручки к трубке проводится при помощи клея или другого качественного материала. Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала. Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр. Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику. Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла. Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины

Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ. Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие. Крепление ручки к трубке проводится при помощи клея или другого качественного материала. Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала. Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр. Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику. Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла. Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины.

Использование газовой горелки в домашних условиях

После создания конструкции следует оптимизировать давление в баллоне. На момент работы в шланге не должно быть воздуха, так как он делает огонь менее стабильным. Длина пламени при правильной регулировке давления составляет примерно 40-50 мм. Инструменты для работы достаточно просты в исполнении, сделать газовую горелку для пайки металла можно достаточно быстро. Однако, допущенные ошибки могут стать причиной нестабильной работы конструкции

Поэтому следует уделить внимание тому, как работает газовая горелка

Горн на угле

Как сделать кузнечный горн? В первую очередь этого нужно понять принцип его действия. Угольный горн функционирует благодаря прогоранию углерода. Сгорая, углерод выделяет большое количество энергии, которая и используется для нагрева.

Так как углерод представляет собою сильнейший восстановитель, он давно применяется в металлургической сфере, чтобы выплавлять железо, иные металлы. Углерод забирает из металлической руды весь кислород в результате после выплавки остается чистый металл.

Углерод не дает заготовке, обрабатываемой посредством горна, слишком быстро окисляться. Благодаря этому деталь не сгорает. Дутье осуществляют так, чтобы горючему недоставало воздуха. Если слишком долго держать изделие в горне, оно пересушится, станет хрупче.

Жидкостные устройства

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Решая, какой из типов горна собрать своими руками, нужно руководствоваться потребностями и планируемыми видами работ. Кованые ножи не требуют больших размеров очага и, если будут создаваться такие небольшие поковки, не стоит собирать большую стационарную конструкцию. Намного проще сделать небольшой переносной тип печи, желательно на газу.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Кузнечный горн — это оборудование, позволяющее разогреть металл до температуры 1200 градусов. Его размеры имеют большой разбег. Некоторые габаритные, стационарные, иные маленькие, переносные.

Изготовить кузнечный горн своими руками можно любой конструкции, который будет работать как на твердом топливе, так и на газообразном.

или сага о горелках. Часть 2

EN

  Описания горелок получились больше, чем я предполагал, поэтому пришлось разделить на две странички. Если в части 1 описывались небольшие ручные горелки в основном для пайки и нагрева, то в этом разделе речь пойдёт о больших стационарных горелках. Основная область применения этих устройств- это установка на прокалочные муфельные и плавильные печи. То есть они не предназначены для работы с рук. А, впрочем, почему бы и нет?  Потом я остановлюсь на покупных заводских горелках и покажу их достоинства и недостатки и как они работают. Среди них есть и очень большие, хоть и ручного исполнения.

На другом топливе

Так работает стародавний угольный горн. Первоначально его топили древесным углем, потом – коксом. То и другое – почти чистый углерод. В принципе горн можно топить и дровами, дав им предварительно прогореть до углей, т.е. до древесного угля; как – посмотрим далее.

Устройство горна много упрощается, если на топливо взять очищенный моногаз, пропан или бутан. Они состоят из углерода и водорода, который тоже отличный восстановитель и, соединяясь с кислородом, дает еще больше тепла. Причем газ можно смешивать с кислородом воздуха заранее, еще в горелке. Как устроены газовые горелки для горна, мы тоже далее разберемся, а пока констатируем факт: газовый горн из кирпича можно собрать на скорую руку, лишь бы горелка была, см. рис. (Как сделать самому газовый горн, также можно посмотреть на видео в конце раздела).

Простые газовые горны из кирпича

Однако это касается только чистых моногазов промышленного назначения. Бытовой природный газ, во-первых, состоит из смеси насыщенных и ненасыщенных углеводородов, имеющих для полного сгорания разную потребность в кислороде и разное тепловыделение. Т.е., настроить тут оптимальную подачу воздуха для нагрева металла под качественную закалку или цементирование принципиально невозможно.

Во-вторых, в составе природного газа в ничтожных количествах есть сера, кремний, фосфор. Хотя бы в виде искусственно вводимой в бытовой газ для немедленного обнаружения утечки «отдушки» – меркаптана. Если фосфор и кремний при точной дозировке еще могут быть полезны (первый – для поверхностного фосфатирования; второй – для улучшения магнитных свойств), то сера – злейший враг стали, начисто убивающий ее эксплуатационную ценность, причем необратимо, для восстановления нужна полная переплавка.

Поэтому бытовой газ как топливо для горна можно использовать, во-первых, только после очистки от серосодержащих соединений. Простейший, но отнюдь не бесплатный ее способ – пропустить газ из баллона, прежде чем подавать в горелку, через емкость с нафталином. Он до серы охоч не менее, чем углерод до кислорода. Во-вторых, нагревать в газовом горне только не ответственные и не нагружаемые в дальнейшем детали; скажем, декоративные элементы художественных металлоизделий.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Он намного проще и обойдется вам дешевле по денежным и трудовым затратам. На открытом горне проще нагревать и массивные или длинные детали.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

• рама на стойках для опоры, все должно быть сделано из стали;
• под – дно или нижняя часть стенки горна;
• заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
• вентилятор;
• труба для отвода дыма
• футеровки – тепловая защита печки в виде шамотных кирпичей;
• рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Твердотопливное устройство для кузни

Самой простой моделью твердотопливного устройства для частной кузни является уличная открытая печь, для оснащения которой не требуется установки вентиляционной системы. Сооружение конструкции предусматривает заливку армированного бетонного основания, в основе сооружения необходимо уложить стеновой кирпич. Стол устанавливается на удобной высоте, в одной стене оставляется отверстие для поддувала.

Горный под выкладывается из шамотного кирпича с опорой на стальные уголки, в средней части сооружения оставляется полость для колосника. Обеспечить достаточную тягу в очаге поможет дымоход или зонд, система подачи воздуха монтируются на завершающей стадии строительных работ. Усилить тягу поможет установка в дымоходе электрического вентилятора или монтаж кузнечных мехов.

В домашней кузнице емкость для закалки деталей и газовоздушная камера не являются обязательными элементами. Они могут пригодиться в том случае, когда в процессе работы с булатной сталью требуется проводить термическую или противоударную закалку. В газовоздушной камере проводится:

• сушка и подогрев кислорода;
• фильтрация кислорода от конденсата и посторонних примесей;
• смешивание воздуха с присадочными веществами для легирования стали.

Для плавки драгоценных металлов и создания сплава цветных металлов необходимо изготовление горнила из термостойкого материала. Выполненное в виде колпака устройство позволяет увеличить рабочую температуру в печи без риска перегрева заготовки и образования нагара.

Что необходимо?

Рабочие инструменты и материал для будущей конструкции – вот что нужно подготовить перед созданием самого прибора.

• Материал для ручки. Строгих критериев его выбора нет, потому все зависит от смекалки и возможностей изготовителя. Ручка должна быть удобной, не прогреваемой во время работы. Готовую рукоятку брать наиболее разумно – подойдет ручка от вышедшего из строя кипятильника либо паяльной станции.
• Проводящая трубка. Она должна быть стальной, потому изготовитель выбирает стальную трубку диаметром не более 1 см и с толщиной стенки 2,5 см.
• Корпус горелки. И он должен быть стальным, а рассекатель изготавливают из латунного прутика.
• Форсунка. Ее делают из металлического прута.

Из инструментов понадобятся: болгарка, сварочный полуавтомат, напильник, сверлильный станок или дрель, метчик, сверло, лерка, молоток, пассатижи, зачистной и отрезной круги, щетка по металлу, защитные средства. Не всегда нужно все из списка, но в стандартном наборе это присутствует.

Как сделать газовый горн своими руками

Основным требованием к конструкции является легкость и практичность. Благодаря этим качествам оборудование можно будет легко перемещать с места на место.

Для достижения требуемого результата газовый горн складывают из огнеупорных блоков — в их роли выступает либо огнеупорный кирпич, либо так называемый шамотный.

Процесс того, как сделать газовый горн, складывается из нескольких этапов:

1. Подготавливаются огнеупорные блоки или кирпичи.
2. Создается корпус горна — количество используемых деталей может варьироваться в зависимости от сложности и размеров выбранной конструкции.
3. Обрабатывать корпус можно ножовкой или любым другим инструментом.
4. Щелей между отдельными блоками или кирпичами быть не должно — все элементы должна прилегать максимально плотно друг к другу.
5. Из половины кирпича или блока в передней части конструкции создается небольшой порог, позволяющий поддерживать в горне высокую температуру.
6. В задней части прорезается небольшое отверстие прямоугольной формы, которое будет служить для вентиляции. Кроме того, такой вырез позволит работать с длинными металлическими заготовками.
7. В боковой стене вырезается отверстие по диаметру газовой горелки.

Газовый горн после выполнения описанных манипуляций можно считать завершенным. Для его работы потребуется только газовая горелка и испытание всего устройства на практике.
