Шаблон для заточки цепи бензопилы
Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).
Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи
Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.
Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.
Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы
Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке
В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.
Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.
Рисунок 5 – Комплект заточного инструмента и приспособлений
Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.
Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей
Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь
Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь
Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом
Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.
Шаговые характеристики пильной цепи
Чтобы правильно подобрать цепь, она должна совпадать с шиной по ее длине, ширине и другим конструктивным элементам.
Бытовая техника чаще всего комплектуется цепями с шагом 3/8 “. Они отличаются плавным ходом и достаточной степенью надежности и безопасности.
Модели профессионального класса с большой скоростью реза и повышенной мощностью используют звено большего шага — 0, 404“.
Попытка подобрать такую шину к бытовой бензопиле скорее всего приведет к ее перегрузке, повышенному износу и быстрому выходу из строя деталей двигателя и трансмиссии.
Как узнать
Чтобы определить шаг цепи, используемой на вашей бензопиле, обычно используют один из следующих способов:
- Снять шину и прочесть маркировку на хвостовике. Кроме искомого параметра, там в обязательном порядке обозначают длину гарнитуры, ширину паза между щеками, а также модуль звездочки.
- Если осталась упаковка, то можно посмотреть на ней. Ведущие производители печатают на ней не только шаг, но и тип зуба, ширину, номер напильника для затачивания.
- Измерить штангенциркулем расстояние между двумя соседними деталями звеньев. Это могут быть основания зубьев, их хвостовые части, центры роликов. Для роликов нужно взять ТРИ соседних.
От шага напрямую зависит производительность инструмента, поэтому у профессиональных моделей он больше. Категорически не рекомендуется приспосабливать к мощным бензопилам шины с небольшим шагом. Недогруз двигателя также приведет к ускоренному износу его деталей и сокращению ресурса высококачественной производительной бензопилы.
Для каждого класса операций лучше подобрать отдельную бензопилу, максимально соответствующую ему по характеристикам.
Во время выбора пазов и выпиливания внутренних разрезов приходится работать самым концом шины. При этом высока вероятность отбоя (или отскока) пилы. Это еще один довод за приобретение двух пил: мощной высокопроизводительной для массовых операций и распила толстых бревен или брусьев, и небольшой модели с короткой гарнитурой и маленьким шагом для доработки фигурных пропилов, пазов и других тонких деталей.
Что это такое
Для улучшения качества реза, а также продления периода от одной заточки до другой, были придуманы твердосплавные цепи. В распиловке древесины использование твёрдых сплавов — не новость. Технология композитного соединения уже давно и успешно применяется в производстве дисков для циркулярных пил.
Твердосплавная цепь не является однородной по своей структуре. Она представляет собой соединение двух металлов: обычной инструментальной стали и особого сплава повышенной твёрдости. Из первой делаются ведущие, режущие и соединительные звенья, а также заклёпки. Сплав наносится на режущую кромку и верхнюю плоскость рабочего звена в виде тонкой пластины. Метод крепления — пайка. Это значит. что для присоединения твёрдой части и стального основания применяются медно-никелевые и медно-латунные припои. Выбор именно этих материалов неслучаен: они обладают хорошей текучестью, адгезией, а также имеют температуру плавление, примерно на 300 градусов отличающуюся от рабочего разогрева цепи. Именно поэтому перегревать пильную гарнитуру не стоит.
Победит — это народное название сплавов на основе карбида вольфрама, который составляет до 90% от общей массы вещества. Остальные 10% — это кобальт, который необходим как связующее, и совсем немножко углерода. Фактически карбид вольфрама — это металлокерамический материал, обладающий чрезвычайной твёрдостью и превосходной температурной стойкостью.
Толщина ведущего звена (хвостика)
Данный параметр является вторым по важности при выборе пильного элемента. Следует знать, что на разных марках бензопил шина будет отличаться по ширине
Ведущие звенья также предназначаются только под определенный тип шин.
Ведущие звенья бывают следующих размеров.
- 0,043” или 1,1 мм. Это самое маленькое ведущее звено. Устанавливается обычно в миниатюрных цепях, которые предназначены для “слабеньких”, бытовых агрегатов, не предназначенных для больших нагрузок.
- 0,05” или 1,3 мм. Хотя разница с предыдущим примером незначительная, режущий элемент рассчитан на более ощутимые нагрузки. Цепи со звеном 1,3 мм наиболее распространены среди владельцев бытовых и полупрофессиональных бензопил, имеют небольшой вес и достаточно надежны.
- 0,058” или 1,5 мм. Данный тип пил имеет не меньшую популярность, чем предыдущий, но используется уже не только в полупрофессиональном инструменте, но и в аппаратах класса профи.
- 0,063” или 1,6 мм. Цепи с такой толщиной хвостика являются более прочными и ставятся только на инструмент для профессионалов.
- 0,08” или 2 мм. Этот размер является завершающим среди типов ведущих звеньев. Цепь рассчитана на длительную работу и серьезные нагрузки. Не сложно догадаться, что элемент используется только на высокопрофессиональных бензопилах, обладающих высокой мощностью.
В итоге, чем больше толщина ведущего звена, тем прочнее и качественнее цепь, и тем большие нагрузки она сможет выдерживать. Но, выбирая режущий элемент, необходимо сверяться с инструкцией к аппарату, где указывается, какого размера шину допускается на нем устанавливать.
SashaMoto.ru
Обзоры мото и вело-техники, полезные статьи о ремонте и эксплуатации
2018 Права на материалы принадлежат их законным владельцам.
Последовательность звеньев
- Стандартный — 2 ведущих звенья 1 режущий;
- С полупропуском — 2 звена 1 соединяющее;
- С пропуском — между каждым режущим установлено одно дополнительное звено.
Длина цепи
Длина цепи подразумевает количество звеньев, из которых она состоит. Параметры вашей цепи должны быть указаны в документах, которые приложены к строительной технике.
Основные параметры цепей
Нанесение маркировка цепи подразумевает наличие последующих характеристик:
Шаг:
- «0,325»– самый распространённый и малый размер шага, который употребляется в полупрофессиональных и бытовых бензопилах с малыми мощностями. Стандартная величина мощности под таковой шаг колеблется в границах от «0,325» до «3л.с.», но не выше «3,5л.с». При работе с таким типом цепи распил проходит более плавненько, комфортабельно, без «порывов» обрабатываемых изделий.
- «0,375» («3/8»)– наносится на бензопилы с мощностью в «4л.с». Такая цепь используется при распиловке древесной породы средней и малой толщины.
От значения шага зависит точность и качество создаваемого пропила. В случаях отсутствия значимости заслуги высочайшего свойства при работе бензопилой время от времени особенное значение имеет точность реза. Для этого нужно непременно учесть зависимость шага на роспуск древесной породы по заблаговременно нанесённым разметкам.
Шаг и его размеры
Шаг – это промежуточное расстояние меж 3-мя заклёпками, которые размещаются рядом. Для правильного вычисления шага цепи следует произвести застыл расстояния меж осями трёх заклёпок, размещённых поблизости себя. В форме формулы это состоит в следующем:
L=S/2
Где, L – это величины длины шага, которая в бензопилах охарактеризовывает степень удалённости 2-ух зубьев в отношении любимого человека;
S – значение промежутка меж 2-мя последними заклёпками из трёх.
Величина шага вам понравятся также равна длине расстояния меж 2-мя примыкающими хвостовиками.
Закономерность: чем больше будет расстояние между режущими зубцами, тем глубже они будут входить в распиливаемый материал
Путём роста размера шага цепи становится вероятным увеличение производительности бензопилы. Но, в схожем случае меняется степень прилагаемого усилия для воплощения вращения приводной звёздочки. Чем выше шаг цепи, тем большей подойдет мощность движков и чем просто физических сил затрачивается для её протяжки при распиловке материалов.
Свойства износостойких цепей общего и специального назначения
В продаже встречаются изделия профессионального и бытового предназначения, разница заключается в типе применяемого материала при изготовлении и в некоторых других моментах. Примером можно назвать модель, которая предназначена для работы с бетонном, твердость которого достаточно большая.
В последнее время все чаще отдается предпочтение износостойким моделям, которые изготавливаются из специальных сплавов. Они могут выдерживать длительное воздействие и перегрев, однако для заточки требуется специальный инструмент. Работа с промерзшим деревом снижает эксплуатационный ресурс изделия примерно в 2-3 раза в независимости от того, из каких материалов он изготовлен.
Шаг цепи для бензопилы
Шаг цепи бензопилы — одна из главных характеристик продукта. Он подразумевает собой расстояние друг от друга между тремя соседними элементами. Для того, чтобы высчитать шаг цепи необходимо воспользоваться формулой L=S/2. В данном случае:
- L — размер промежутков между зубьями цепи;
- S — цифра, обозначающая промежуток между двумя заклепками из общих трех.
Теперь разберем преимущества цепей с большим и малым шагом. Начнем с большого.
Такая цепь способствует более глубокому проникновению пилы в материал, а это значит, что пила в целом работает лучше.
Однако стоит упомянуть о том, что крупные шаги требуют использования мощного двигателя и немалых физических сил.
Малый шаг имеет такие преимущества:
- Цепь с малым расстоянием зубцов значительно меньше вибрирует;
- Работа выполняется более плавно и легко;
- Увеличивается количество реза.
В быту чаще используют бензопилы с мелким резом примерно 0,324 мм, так как они работают более плавно, что гарантирует большую безопасность. Профессиональные работы подразумевают эксплуатацию бензопил с шагом цепи 0,404 мм.
Понятие шага и его значение
Под шагом цепи подразумевают расстояние между любыми тремя заклепками. В цепях для пил эта длина характеризует удаленность двух режущих зубьев относительно друг друга. Величина шага равняется и длине между вершинами двух соседних хвостовиков цепи (направляющие элементы, заходящие в паз шины). Для того чтобы правильно определить шаг цепи бензопилы производят замер расстояния между осями идущих подряд трех заклепок.
Конструкция цепи бензиновой пилы.
Существует обоснованная закономерность, которая гласит о том, что чем больше расстояние между режущими зубцами цепи, тем глубже они входят в распиливаемый материал. Увеличивая шаг цепи бензопилы, можно повышать ее производительность. При этом, соответственно, изменяется усилие для вращения приводной звездочки. Требуется понимать, что чем выше шаг, тем больше силы нужно приложить для ее протяжки во время распиловки материала и тем больше должна быть мощность двигателя.
Современные производители бензиновых пил используют три основных вида пилящих цепей со следующими значениями шага, измеряемого в дюймах:
- 0.325;
- 0.375 (применяют в классификации маркировку 3/8);
- 0.404.
От шага цепи зависит качество и точность создаваемого реза в материале. Если качество разрезания при работе бензопилой не имеет глобального значения, то точность реза иногда важна при роспуске бревен или досок, для этого нужно учитывать зависимость шага пилы на роспуск древесины по заданным разметкам.

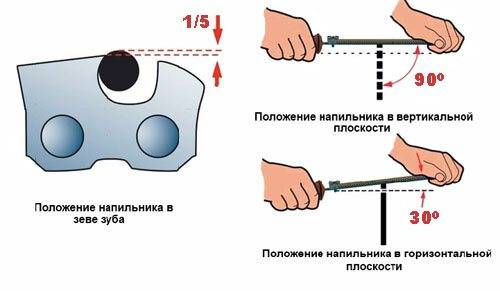

Положение напильника при заточке цепи бензопилы.
Чем выше расстояние между зубьями, тем больше возникает вибраций и паразитирующих сил, стремящихся смещать его рабочую шину в разных направлениях ,и тем грубее создаваемый распил из-за разрывов волокон дерева. Соответственно, повышается усилие для удержания пилы в руках.
Правило подбора цепи указывает на то, что шаг между зубьями прямо пропорционален производительности, запасу мощности мотора и обратно пропорционален точности создаваемого реза.
Какие параметры цепей влияют на работу бензопилы
Главная рабочая характеристика цепных бензопил — производительность, на которую в основном влияет мощность двигателя и качество пильной цепи
При подготовке пилы к работе также важно правильно заправить её. Для этого сначала заливают в бак любое масло с допуском ТС или JASO, а затем добавляют бензин
Получившуюся смесь тщательно перемешивают. На выбор цепки сильно влияют возможности инструмента
При её покупке нужно уделять внимание маркировке, правильная расшифровка которой поможет подобрать цепь. На ведущих звеньях и в техническом паспорте бензопилы отображены такие параметры:
- Шаг и размер цепки.
- Толщина ведущих (хвостовиков) и соединительных звеньев.
- Глубина и длина реза.
- Количество резцов.
- Последовательность расположения звеньев. Чтобы установить нужную цепь на бензопилу, разберём подробнее эти параметры.
Расчёт шага и толщины хвостовиков
Шаг — это расстояние от одной вершины ведущего звена до другой. Чтобы определить этот параметр, надо измерять длину между осями двух близлежащих заклёпок, и полученную в сантиметрах цифру перевести в дюймы, поделив её на 2,54. Чем больше шаг, тем производительней пила. Однако чтобы протянуть цепки с малым шагом нужен более мощный двигатель для вращения ведущей звёздочки. Производители выпускают цепные изделия с наиболее распространёнными размерами шага 1/4; 0,325; 3/8 (0,375); 0,404; 3/4. При этом нужно чтобы этот параметр совпадал с шагом ведущей и ведомой звёздочки. Однако есть нестандартные пилы, например, Калибр БП 220-18У, шаг которой 0,366. При работе цепной пилы основную нагрузку несёт цепь, прочность которой зависит от толщины хвостовиков и соединяющих звеньев. Измерять её можно штангенциркулем. Например, у бензопилы Калибр БП-1800 толщина цепи составляет 1,3 мм. Чем больше толщина звеньев и шире направляющий паз шины, тем прочнее цепка. Для работы такой цепью требуется мощная бензопила. От глубины распила зависит отдача во время работы и скорость реза. Она прямо пропорциональна пропилу.
Как узнать размер и высоту профиля
На глубину реза влияет высота профиля и количество режущих элементов. Чем он выше, тем глубже зуб заходит в распиливаемую древесину, вызывая при этом вибрации, от которых быстрее изнашивается привод бензопилы. Сейчас можно купить низкопрофильные и высокопрофильные цепные изделия. Как правило, у цепок с низким профилем больше шаг и их чаще устанавливают на бытовой инструмент. Длина реза сопоставима расстоянию между упором и наконечником шины. Она указывает, какой толщины ствол или заготовку можно распилить цепной пилой.
От количества ведущих звеньев зависит размер цепки. Её размер зависит от рабочих характеристик пилы с двигателем внутреннего сгорания и соответствует длине шины. В техническом паспорте указана длина шин, подходящая для определённых моделей цепного инструмента. Во избежание его поломки желательно следовать этим рекомендациям. Иногда, чтобы более длинная цепь подошла к шине, её укорачивают, убрав несколько звеньев. Это запрещено делать, так как кустарным способом невозможно надёжно заклепать её, и она может порваться во время работы, поранив окружающих. Однако длина шины не определяет точный размер цепного изделия. Перед покупкой его общую длину можно посчитать, вынув из упаковки, по количеству хвостовиков или соединительных звеньев. Не критично, если в рулоне больше на пару звено. Цепь можно подтянуть натяжным механизмом.
Последовательность звеньев
Компании, выпускающие такое оборудование и запчасти к нему, производят цепи, в которых звенья расположены в разной последовательности, что определяет эффективность работы. В зависимости от расположения бывают такие виды цепей:
- стандартного расположения;
- с полупропуском;
- с пропуском.
В цепях первого типа на каждый режущий элемент приходится два хвостовика. В изделиях с полупропуском звенья через два заменены на соединяющие, а с пропуском — вместо каждого второго резца стоит соединительное звено. У цепок с пропуском меньше производительность и они быстрее изнашиваются.
