Ручной рубанок: что это такое, какое у него назначение и для чего он нужен, устройство, виды инструментов по дереву и их названия, чем отличается от фуганка и других

Фуганок или рубанок

Довольно распространенным вопросом можно назвать то, в чем заключается отличие рубанка от фуганка. Оба варианта позволяют проводить снятие материала с поверхности. Разница заключается в следующем:

Рубанок предназначается для первичной работы. С поверхности, как правило, снимается такой слой материала, на которое настроено оборудование. Строгание проводится для снятия сучков и бугров. Конструкция представлена сочетанием ножа и колодки, в некоторых случаях устанавливается два режущих элементов.
Фуганок считается разновидностью первого инструмента, является длинной версией корпуса, за счет чего устройство прижимается с большим усилием к обрабатываемой поверхности. В этом случае также устанавливается 2 лезвия, которые обеспечивают чистовую фуганку.

Оба варианта встречаются в стандартном наборе профессионала, который проводит обработку дерева.

Чем отличается шерхебель от рубанка?

По сути шерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой заточкой лезвия, а также его шириной – у шерхебеля лезвие меньше, чем у рубанка. При этом оно выступает из колодки на 2-3мм.

Фуганок – ручной рубанок с двойным резцом. Предназначение устройства – окончательная и точная обработка дерева при выравнивании плоскости значительного объема за счет более длинной колодки, а также для прифуговки кромок. В среднем длина колодки может превышать в 2-3 раза размера стандартного рубанка. Нож фуганка снабжен стружколомателем и ручкой для облегчения работы с устройством. Фуганок может выпускаться, как с одиночным, так и двойным ножом.

Общие сведения

Родовым понятием в нашем случае будет рубанок. Это появившееся в далеком прошлом изобретение применяется для строгания дерева. С помощью подобного инструмента можно выровнять поверхность материала, откорректировать форму и размер заготовки, а при необходимости проделать протяженные выемки. Так выглядит рубанок, который традиционно используется в столярном обиходе:

Рубанок

Но поскольку задачи при обработке материала могут стоять разные, то и видов популярного приспособления существует немало. Они различаются размерами, особенностями устройства и дополнительным оснащением. Приведем несколько примеров: шерхебель

, предназначенный для обтесывания заготовок, только что вышедших из-под пилы или топора; медведка , которой управляют два плотника; фальцгебель , служащий для обработки выемок. Фуганок тоже является подвидом рубанка. Вот этот инструмент:

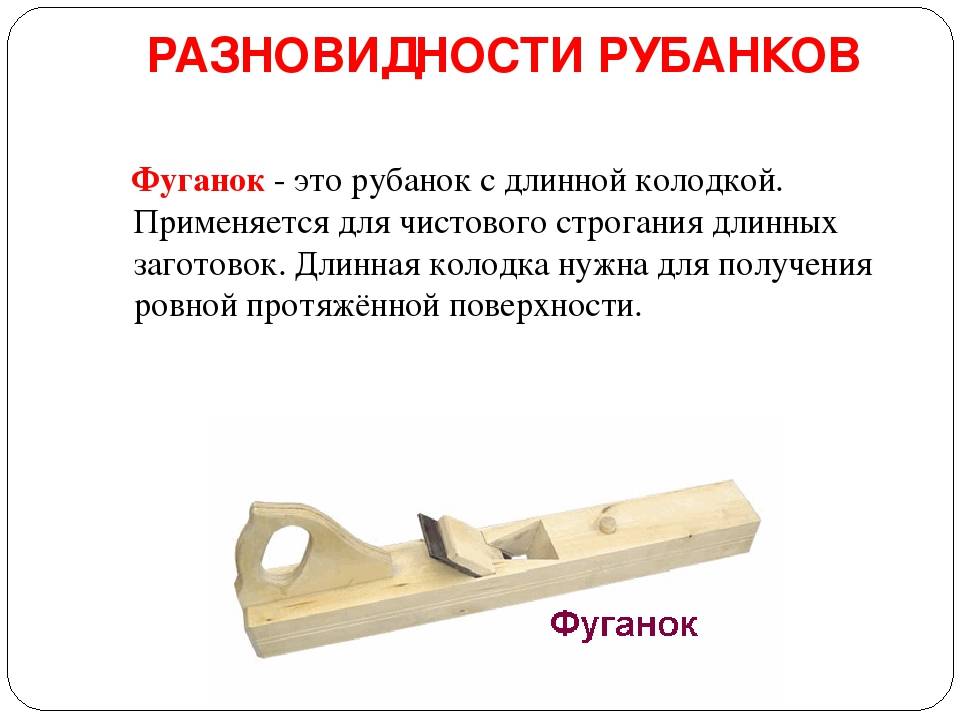

Фуганок

Классификация

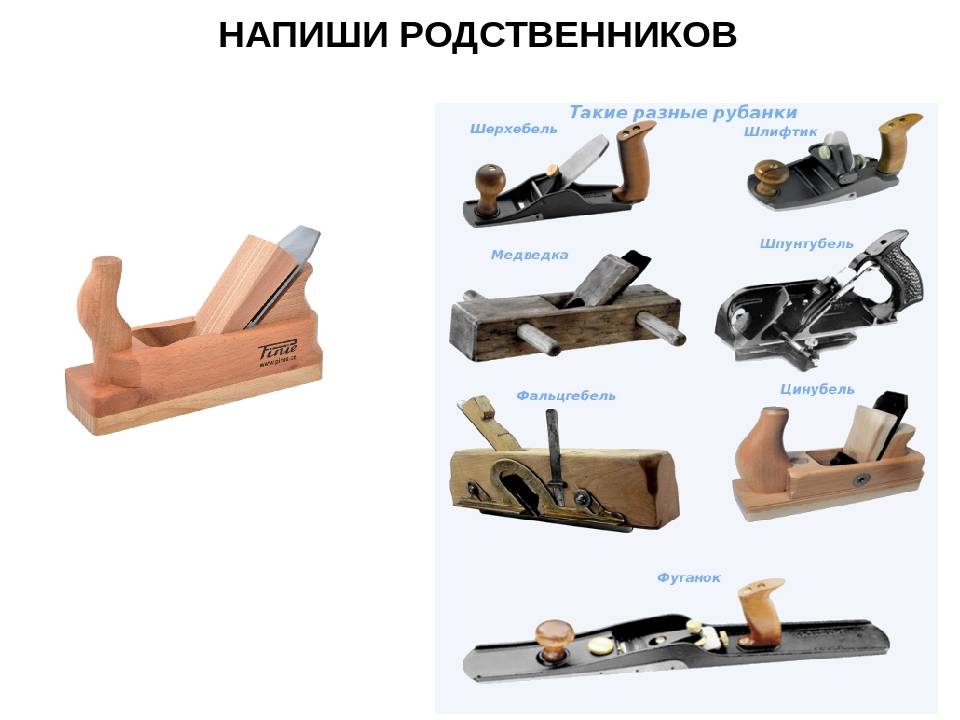

В соответствии с действующей классификацией по своему назначению виды рубанков условно подразделяются на две группы:

Плоского строгания;
Фигурного строгания.

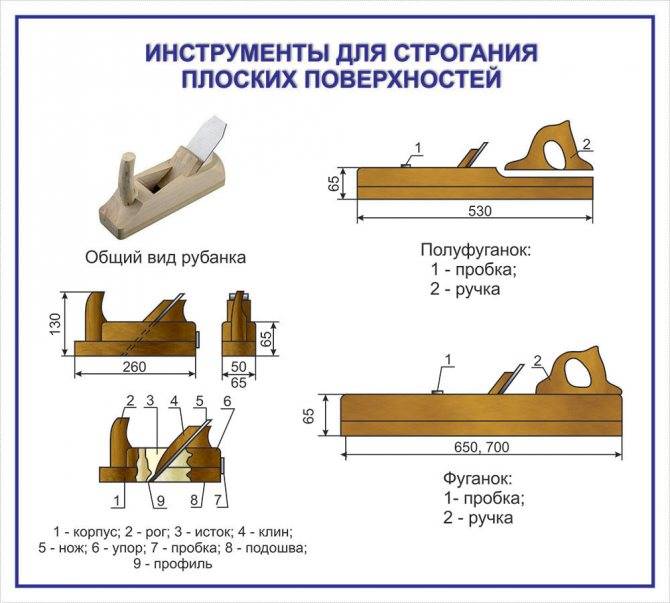

Рубанки плоского строгания, типы

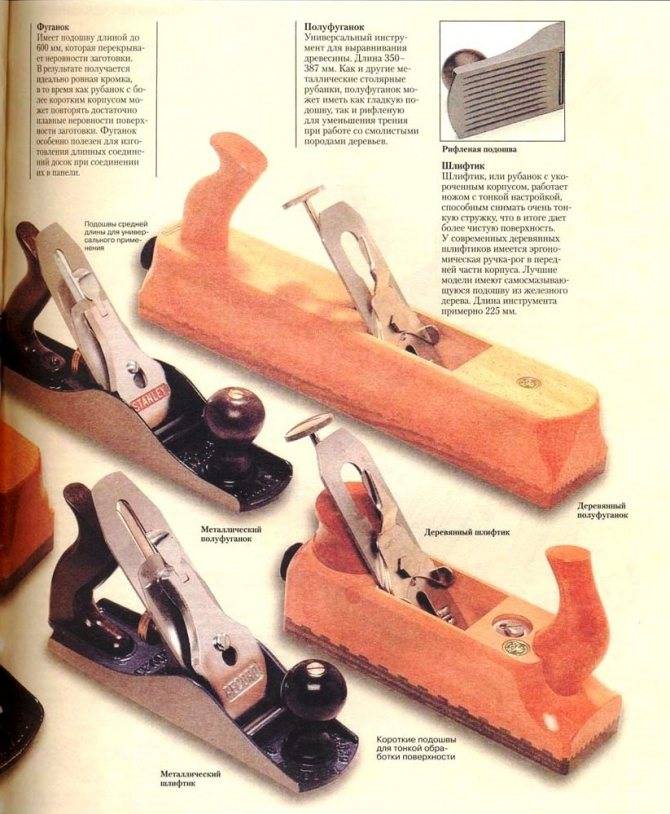

Полуфуганок
. Это укороченный вариант фуганка, предназначенный для обстругиваниякрупных элементов. Длина подошвы полуфуганка составляет 60 см, ширина резца, как и у фуганка, может достигать 8 см. Применяется, как и фуганок, для пригонки различных деталей.
Медведка
больше по ширине и длине и имеет по бокам парные поперечные ручки. Обычно медведкой одновременно работают два человека. Железков медведке закреплено специальным клином и снимает пласт в 1 мм. Применяется медведка для выстругивания таких элементов, как доска для наружной обшивки, для полов или потолков.

Шлифтик

используется для финишной зачистки поверхностей и нивелирования дефектов , возникших на предыдущих этапах обработки. При помощи шлифтика обстругиваютсяторцы, участки с сучками и неправильной или сложной структурой древесины. В этом виде инструмента устанавливается двойной нож с линейным лезвием и стружколомом, угол присадки ножа составляет 60 градусов.

Цинубель

служит для обработки свилеватых сортов древесины и для нанесения на поверхности мелких бороздок, чтобы улучшить сцепление элементов в последующем клеевом соединении. Ножи цинубеля имеют ребристость, которая образует зубцы при заточке. Размещение ножа под углом 80 градусов относительно колодки позволяет обрабатывать без задировдаже свилеватую древесину. В среднем длина подошвы цинубеля составляет 20 см, ширина и высота – 6,5 см. Ножи – одинарные с зубчатым лезвием.

Рубанок торцовый
используют для обработки торцов и строгания небольших поверхностей с путаным строением волокон.

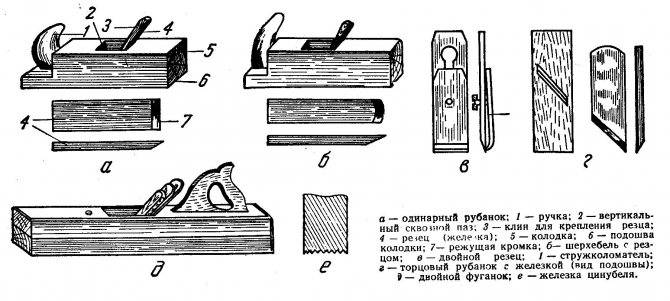

Рубанок одиночный
применяется для повторной обработки. При строгании образуется стружка без излома; для поверхности характерны небольшие задиры или сколы.
Двойной рубанок
имеет стружколом, помимо ножа, что повышает качество обработки.

Фигурного строгания, виды

Зензубель (отборник)

оснащен двойным ножом , благодаря чему повышается качество обработки изделия. Применяется для обстругивания перпендикулярных плоскостей и зачистки четвертей. Ширина ножа в форме лопатки не превышает 33-х мм. Инструмент сродни фальцебелю.

Федергубель

отличается специальной формой лезвия, которое формирует прямоугольный продольный выступ вдоль кромки деревянной заготовки.

Фальцгебель
, как и зензубель, служит для профильного строгания. Он снабжен одиночным ножом, имеющим прямую или косую конфигурацию, и применяется для зачистки четвертей (фальцев). Имеет ступенчатую подошву, иногда съемную, что позволяет подбирать фальцы требуемого размера и профиля для каждого индивидуального случая.
Штабгобель
и штабгалтель
– благодаря ножам, имеющим вогнутую форму, придают обрабатываемым деталям округлую форму. Штабгалтель применяется для обработки выпуклых поверхностей.

Шпунтубель ( пазник

используется для выборки шпунтов (пазов) по краям древесной заготовки. Состоит из пары колодок, соединенных специальными металлическими винтами. Первая колодка – направляющая; вторая, удерживающая ножи – закрепляющая.

Грунтубель

представляет собой колодку, сбоку которой установлен заостренный крюк в виде резца. Этот резец фиксируется в колодке с помощью винта или клина. Предназначен для выборки пазов трапециевидного профиля, располагающихся поперек волокон дерева.

Горбач (американка)

применяется для обработки выгнутых и вогнутых плоскостей с внутренними или внешними диаметрами. Имеет колодку криволинейной формы.

При создании деревянных изделий требуется множество разнообразных по типу операций, поэтому в столярном и плотницком деле только одним типом рубанка зачастую не обойтись! Некоторые виды рубанков лучше использовать исключительно в паре – федергубель, медведка или шпунтубель. Другие модификации требуют последовательного применения: шерхебель служит для предварительной черновой обработки исходного сырья и фуганок – для окончательной отделки плоскостей. Основным целевым назначением рубанков как инструмента является обработка плоскостно-линейных поверхностей и создание необходимых рельефов.

Несмотря на широкий ассортимент электрорубанков, предлагаемый магазинами, у столяров до сих пор довольно-таки большой популярностью пользуются обычные ручные инструменты. Дело в том, что с их помощью обработку дерева можно производить несколько качественнее. Чаще всего современные столяры имеют в запасе оба вида применяют при начальной обработке заготовок, а ручной используют для их доводки.

Фуговально-рейсмусовый станок

Представляет собой комбинированный агрегат, в котором органично сочетаются функции рейсмусового и фуговального станка. Его преимущество и заключается в этом функциональном объединении.

После первоначального распила и предварительной обработки досок они поступают для обработки рейсмусом и фугованием. Задача спаренного оборудования заключается в устранении всех неровностей. Станок состоит из рабочего стола, закрепленного со станиной. На станину подают заготовку, а для приема предназначен рабочий стол, между ними располагается ножевой вал с лезвиями.

Заготовка подается на станину и посредством автоматической или ручной подачи передвигается в сторону рабочего стола. При этом она вступает во взаимодействие с лезвиями ножей, которые вращаются и очищают плоскость детали. Отличие этого типа станка от фуговального оборудования заключается в возможности строгать на заданную глубину. Нож у рейсмусового оборудования располагается сверху, но некоторые модели предусматривают нахождение ножей на поверхности рабочего стола и под ним. Для высоты выставления лезвия служит линейка, располагающаяся на корпусе.

Фуговальный и одновременно рейсмусовый станок делает две операции одновременно, поэтому его применение оправдано в условиях промышленного производства больших масштабов. Его можно применять на стройке многоэтажек. Качественная обработка гарантирована, да и поступающий первичный пиломатериал может быть исправлен на месте без особых проблем.

Особенности работы и устройства

Если в работе будет только фуговальный или рейсмусовый агрегат, то достичь правильно обработанной поверхности не удастся:

нижняя поверхность для обработки на рейсмусовом оборудовании должна быть выровнена, чего можно достичь предварительным фугованием;
при необходимости можно обрабатывать две поверхности — одну фугованием, другую окончательно — рейсмусом;
рейсмусовая и фуговальная одновременная обработка возможна только на станке с этими совмещенными функциями;
рейсмусово-фуговальный станок отлично справляется с заготовками, на которых была проведена не очень качественная первоначальная обработка;
ФРС состоит из двух частей, каждая из которых отвечает за определенные функции.

Виды станков

Станки представляют собой единую систему строгания и обработки рейсмусом. Мощный асинхронный двигатель защищен посредством ременной передачи от повышенных перегрузок и работает с пониженным выделением шума.

Если во время работы произошел сбой в электрическом питании, то повторное самопроизвольное включение невозможно из-за использования в конструкции магнитного пускателя. Для уменьшения трения поверхность станины и рабочего стола выполнены из шлифованного чугуна. Для удобства работы приемный стол и для подачи сделаны довольно длинными. Переключение со строгания на рейсмус и обратно происходит быстро, для каждого режима у патрубка есть два положения. Работа станка происходит без вибрации.

У станков с одновременным строганием и рейсмусовой обработкой есть неоспоримые преимущества и усовершенствования:

выключатель выполнен в виде поворотного блока;
при покрытии станины применяется порошковая окраска;
долговечность станины и ее защита от коррозии обусловлена применяющимся материалом — чугуном;
подачу можно отключить любое время;
предусмотрена защита человека от древесной пыли;
для удобства установки высоты предусмотрена удобная рукоятка;
на некоторых моделях применяются ножи с двойными лезвиями.

Фуганок и его назначение

При рассмотрении того, что такое фуганок отметим, этот инструмент применяется для изменения качества поверхности древесины. Именно от него во многом зависит то, насколько приятным будет конечный продукт. Фуганок может выглядеть самым различным образом, механический вариант исполнения представлен сочетанием трех основных элементов:

Корпуса.
Ручки.
Ножа.

Корпус в большинстве случаев изготавливается при применении дерева, но есть и металлические варианты исполнения. Изделие с деревянным корпусом подходит для работы с мягкими породами, металл рассчитан на воздействие большой нагрузки. При рассмотрении того, для чего нужен фуганок отметим следующие моменты:

Применяется в случае, когда нужно провести выравнивание крупных фрагментов. При этом заготовка может иметь большую площадь и длину.
Устанавливаемые резцы могут иметь ширину до 8 см, при этом колодка также характеризуется достаточно большими размерами.
Первое проведение инструмента становится причиной образования мелкой стружки, повторное становится причиной получения длинной однородной стружки.
В продаже встречаются самые различные виды инструментов, выбор проводится в зависимости от поставленной задачи.

Ручной вариант исполнения отличается от электрического, который имеет сложную конструкцию. Состоит она из следующего:

Упорная рукоятка, при помощи которой передается усилие.
Раструб для подключения пылесоса. Стоит учитывать, что на момент работы может образовываться большое количество стружки. Для того чтобы она не оказывала негативное воздействие на проводимые работы подключается специальный пылесос, который сразу после появления стружки проводит ее сбор.
Управляющие кнопки позволяют задавать основные параметры устройства.
Ручной винт встречается практически на всех устройствах. Он требуется для изменения глубины строгания.
Также есть и боковой упор, за счет которого проводится изменение ширины захвата обрабатываемой поверхности.
Защитный откидной кожух, который исключает вероятность повреждения.
Подошва. Она соприкасается с обрабатываемой поверхностью, часто представлена алюминием.
Многие устройства характеризуются тем, что имеют встроенный аккумулятор. Кроме этого, есть и возможность подключения кабеля.

Электрическое оборудование должно обслуживаться соответствующим образом. Длительная эксплуатация требует заточки.

Виды электрических рубанков

Электрический рубанок — универсальный инструмент, востребованный в черновой и чистовой обработке древесины. В зависимости от количества насадок с его помощью можно выполнять грубое строгание заготовок или шлифование. Принято выделять два типа приспособления по мощности.

Бытовой

Для домашнего использования и применения в частных мастерских предназначены инструменты с мощностью 500-1500 Вт. Они помогают быстро справляться со строгальными работами на даче, обладают малым весом, удобным хватом и невысокой стоимостью.

Использовать бюджетный электрический рубанок в быту намного практичнее, чем ручной инструмент. Однако для длительной непрерывной эксплуатации такие приспособления не предназначены.

Бытовой электрический рубанок хорошо справляется с древесиной мягких пород

Профессиональный

К профессиональной категории относят инструменты с мощностью 1000-2200 Вт. Такие электрические рубанки используют в мебельном производстве, при изготовлении оконных рам и дверей.

Инструменты премиум-класса с мотором поддерживают широкие настройки глубины строгания, обеспечивают хорошую гладкость древесины после прохода, захватывают большую площадь. К недостаткам моделей относят высокую стоимость и большую массу. При длительной эксплуатации инструмент утомляет руки.

Электрические профессиональные рубанки оснащаются точной регулировкой и дополнительными насадками

Фото хороших ручных рубанков

Также рекомендуем просмотреть:

Как выбрать набор гаечных ключей
Как пользоваться стуслом
Набор головок с трещоткой
Как сделать трубогиб своими руками
Обзор современных трубных ключей
Шарнирный вороток
Как сделать кувалду своими руками
Виды плашек для нарезания резьбы
Пистолет для забивания гвоздей
Как выбрать стамеску
Какой выбрать напильник
Труборез для стальных труб
Как выбрать ножовку по металлу
Как выбрать ножовку по дереву
Шестигранные ключи
Как выбрать хорошие кусачки
Виды отверток и их назначение
Сантехнический трос для прочистки канализации
Виды молотков
Какой колун лучше выбрать
Отличия между плоскогубцами и пассатижами
Инструкция как сделать топор своими руками
Метчики для нарезания резьбы
Современные бокорезы
Как выбрать хорошие круглогубцы
Инструкция как выбрать и применять порошковый огнетушитель
Как выбрать разводной ключ

Помогите сайту, поделитесь в соцсетях 😉

Приборы общего применения или как выполнить грубую отделку детали

Отдельная категория рубанков — это универсальные приборы для грубой и финишной очистки. С их помощью можно выполнять не только грубую, но и чистовую отделку поверхностей. Одним из самых главных инструментов плотника является шерхебель. С его помощью мастер осуществляет начальное строгание древесины, то есть снятие коры. Более детально о том, какие виды рубанков общего назначения бывают, рассмотрим далее.

Шерхебель — имеет вид обычного рубанка в металлическом корпусе. Главная задача рассматриваемого инструмента — придать заготовке необходимую форму для последующей ее обработки. Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
Медведка — получила свое название за счет схожести по форме с одноименным насекомым. Схожесть обусловлена конструкцией продолговатых ручек с боковыми выступами. Используется для выравнивания больших по объему поверхностей. Специальные выступающие ручки обеспечивают простое применение инструмента, что одинаково удобно как для правшей, так и для левшей. Медведка также предназначена для парного применения двумя людьми. Металлический режущий инструмент фиксируется клином. Резак выступает из подошвы на 1 мм, что позволяет осуществлять снятие соответствующего слоя древесины
Фуганок — прибор оснащается двумя резцами, поэтому в отличие от шерхебеля и медведки, он используется для финишного или завершающего выравнивания соответствующих поверхностей из древесины. Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвие
Полуфуганок — аналог фуганка, который имеет укороченную длину до 60 см. В конструкции используется двойной резак, а служит инструмент для завершающей отделки поверхности материала небольших размеров

При помощи этих четырех инструментов можно осуществить полноценную обработку материала от начала и до конца, то есть от снятия коры до изготовления требуемого размера и формы детали. Стоит понимать, что этими инструментами получить идеально ровную поверхность не получится, поэтому при необходимости понадобится воспользоваться дополнительными приборами для чистовой и фигурной обработки.

Виды рубанков по дереву и их названия

В зависимости от предназначения и типа установленных лезвий различают рубанки, предназначенные для плоского и фигурного строгания.

Разновидности инструментов для плоского строгания

К данному классу ручных инструментов относятся:

Одиночный рубанок. Служит для черновой обработки древесины. Позволяет получить чистую и длинную стружку без изломов. При этом на обрабатываемой поверхности образуются сколы и заусеницы;
Двойной рубанок. Предназначен для черновой обработки поверхности заготовки. В качестве режущего элемента используется прямой резец и стружколом. После прохода остается относительно гладкая поверхность;
Шерхебель. Предназначен для черновой обработки древесины и придания заготовке необходимой формы. Внешне напоминает одинарный рубанок. Основным отличием является лезвие с закругленными краями расположенное под углом 45° относительно подошвы. Форма резца позволяет снимать до 3 мм древесины за один проход и работать поперек волокон;
Шлифтик. Предназначен для чистовой обработки поверхности. Одновременное использование резца и стружколома позволяет добиться ровной и гладкой обрабатываемой поверхности. Дополнительная чистота достигается благодаря установке рабочих элементов под углом 50°;
Фуганок. Инструмент для чистовой обработки. Применяется, как правило, на завершающем этапе столярных работ. Увеличенная длина подошвы и использование двух лезвий позволяют добиться максимальной гладкости обрабатываемой поверхности;
Цинубель. Инструмент чистовой обработки. Лезвие с бороздами, расположенное под углом 80⁰ позволяет придавать обрабатываемой поверхности шероховатую структуру. Это улучшает ее сцепные свойства, позволяя наносить лак более эффективно.

Для фигурного строгания

Отличительной чертой инструментов для фигурного строгания является лезвие со специфической геометрической формой. Они предназначены для проделывания в заготовках проточек разнообразной геометрической формы. К ним относятся следующие инструменты:

Зензубель. Благодаря использованию лезвия с тремя режущими кромками применяется при строгании перпендикулярных плоскостей, фальцев и очистке четвертей. Особенности конструкции позволяют изменять угол наклона резца;
Кантенхобель. Компактный инструмент для чистовой обработки фасок и кромок. Отличительной чертой такого рубанка является двойное лезвие трапециевидной формы. Рабочая поверхность лезвия располагается под углом к обрабатываемой поверхности, позволяя выполнять обработку с последующей минимальной поправкой;
Шпунтубель. Специализированный рубанок, предназначенный для создания продольных пазов в заготовке. Конструктивной особенностью такого инструмента является наличие двух колодок, соединенных между собой винтами. Ослабление и затягивание винтов позволяет регулировать положение резца на заготовке. Одна из колодок является направляющей, а другая, оснащенная резцом, позволяет выполнять столярные работы;
Федергубель. Предназначен для чистовой фигурной обработки поверхности заготовки. Также, как и шпунтубель, состоит из двух подвижно соединенных колодок. Основное отличие заключается в режущем элементе. Он состоит из двух параллельно расположенных лезвий, которые в процессе работы позволяют получить продольный шип;
Калевка. Инструмент, позволяющий получить многоуровневую ступенчатую композицию обрабатываемой поверхности. Подошва такого рубанка полностью повторяет структуру резца, позволяя получить самую разнообразную структуру заготовки. Применяется при обработке карнизов, плинтусов, багетов и дверных откосов;
Фальцгебель. Узкоспециализированный рубанок для чистового фигурного строгания. Имеет подошву ступенчатой формы и специальный косой резец. Особенности конструкции позволяют эффективно использовать его для зачистки четвертей, а также для формирования полосы по краю заготовки без нанесения предварительной разметки;
Штап. Предназначен для быстрой и эффективной обработки выпуклых и вогнутых деталей. Кроме того, полукруглая форма подошвы и лезвия позволяет придавать торцам заготовки скругленную форму необходимого диаметра;

Устройство

Фуговальный станок состоит из следующих элементов:

Двигатель. Он работает от сети с напряжением 220 В. Электромотор создает и передает крутящий момент строгальному валу с ножами.
Рабочий стол. Данный элемент состоит из задней и передней плит. Они изготавливаются из чугуна и оснащаются ребрами жесткости, обеспечивающими устойчивость рабочей поверхности. Края плит оборудованы накладками из нержавеющей стали. Они защищают рабочий стол от разрушения. Задняя плита находится на одном уровне с верхней точкой режущих лезвий. Передняя плита находится под задней, на расстоянии до 2 мм. Расстояние между уровнями зависит от того, сколько материала нужно снять при обработке деревянного изделия.
Станина. Она изготавливается из прочных сплавов металлов. Эта деталь выдерживает вес станка и все усилия, возникающие при воздействии режущих элементов на поверхность заготовки. На станине располагаются валы с ножами, направляющие и крепления.
Строгальный вал. Он располагается между задней и передней плитами. К валу крепятся лезвия одинаковой толщины. Они изготавливаются из инструментальной быстрорежущей стали. Для обработки брусков из плотных пород дерева рекомендуется оснащать вал резаками с твердосплавными напайками.
Направляющая. Она представляет собой узел, предназначенный для перемещения подвижных элементов станка и обрабатываемой заготовки. Направляющая крепится к станине при помощи болтов. Она может передвигаться в поперечном направлении.
Круговое ограждение. Оно размещено на передней плите и плотно прилегает к направляющей. Круговое ограждение изготавливается из листовых материалов и защищает ножевой вал.

С помощью фуговального станка рекомендуется обрабатывать детали длиной от 1 до 1,5. Более длинные заготовки плохо закрепляются на рабочем столе и деформируются, что снижает точность реза и создает неудобства в процессе работы. Обрабатывать заготовки длиной меньше 1 м травмоопасно.
