Ручной опрессовочный насос. проверка систем на герметичность

Заполнение системы открытого типа

Наполнить водой или пропиленгликолем контур открытого типа проще, чем герметичную сеть. В этом случае не понадобится насос, жидкость заливается через расширительный бак, размещенный в наивысшей точке отопительной системы, обычно на чердаке здания. Процесс заполнения лучше выполнять вдвоем, чтобы не приходилось часто спускаться вниз и стравливать воздух, а потом спешить наверх, чтобы долить в бак теплоноситель. После спускания воздуха расширительный бак должен быть заполнен на 1/3. В процессе функционирования отопления может снизиться теплоотдача из-за образования пробки, тогда процедуру спускания воздуха из радиаторов придется повторить.

Жильцы многоквартирных домов привыкли к регулярной замене теплоносителя, но слив жидкости для частного дома не рекомендуется по нескольким причинам:

• долгое развоздушивание системы;
• затраты на покупку теплоносителя;
• отсутствие воды приводит к коррозии стальных радиаторов.

Очень рад, что моя тема показалась кому-то интересной Имхо, следуем прямо по дороге, к оптимальному соотношению параметров цена/удобство использования/достаточная мощность

Пригодится-то по любасу пригодится, но вот представьте, самым удобным образом установили насос, фум-лентой загерметизировали красиво, потом придется всё это снимать, использовать в другом месте, затем снова устанавливать. Ладно бы 1 раз, а если 10 раз придется?? Я уже намучался с Насосной Станцией подобным образом. Так что хотелось бы установить один раз маленький насосик, и забыть.

Особенности опрессовочных насосов

Востребованность ручного гидравлического оборудования объясняется его универсальностью и возможностью использования в любой точке. При отсутствии электроснабжение использование такого опрессовщика является единственным вариантом проверки герметичности системы отопления и других коммуникаций. Запуск опрессовщика выполняется оператором вручную.

Цена подобного оборудования гораздо ниже электрических аналогов. Поэтому использовать механические опрессовочные насосы могут небольшие бригады либо обычные сантехники. При работе на частных заказах такое оборудование очень быстро окупает себя.

К преимуществам ручных насосов, кроме невысокой стоимости, относят небольшие габариты и вес. Оборудование можно использовать в небольших помещениях. Зачастую использование ручного оборудования не имеет альтернативы. Инструмент переносится в одиночку без особых трудозатрат.

https://www.youtube.com/watch?v=xuqSvc3N94g

Использование ручного оборудования возможно в помещениях повышенной влажности. Отсутствие электричества повышает безопасность оборудования. Кроме того, в ручных опрессовочных насосах отсутствуют элементы, вращающиеся с большой скоростью. Поэтому риск получения травмы минимален.

Тем не менее, механические модели имеют ряд недостатков. В ручном режиме работы невозможно обеспечить высокое давление в системе. Для обеспечения необходимого напора приходится приложить значительные усилия. Поэтому производительность ручных опрессовщиков оставляет желать лучшего.

Область применения подобного оборудования – проведение испытаний в небольших системах коммуникаций. Востребованы насосы при отсутствии электроснабжения, а также в малогабаритных помещениях. Очень часто приобретают такие опрессовщики специалисты, имеющие небольшой частный бизнес.

Принцип работы опрессовочного насоса

При выборе опрессовщика необходимо, в первую очередь, обращать внимание на верхнюю границу давления, а также на длительность интервала, в течение которого этот показатель остаётся максимальным. Производительность является второстепенным показателем. В сопроводительных документах указаны границы давления, при которых можно эксплуатировать оборудование

В сопроводительных документах указаны границы давления, при которых можно эксплуатировать оборудование.

Подключать опрессовочный насос можно только после закачки тестовой рабочей среды в систему. Увеличивать давление можно до двух-трёхкратного превышения номинальных параметров. Максимальное давление должно удерживаться на протяжении нескольких часов. При этом обслуживающий персонал постоянно контролирует уровень давления в системе. Если этот показатель уменьшается, значит система не герметична, и в ней появились протечки. При таком варианте опрессовка останавливается, а найденные дефекты ликвидируются. По окончании ремонта процедура тестирования повторяется.

Как правило, ручные опрессовочные насосы используются перед началом отопительного сезона, перед ремонтом коммуникаций и при вводе их в эксплуатацию. Использование воды либо масла является обязательным условием. Если в системе находится воздух, существует вероятность разрыва трубопровода.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

• осмотр узла подачи, трубопровода и других детали системы.
• проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

1. Во вновь смонтированную или промытую систему заливается вода.
2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
4. Если наблюдается снижение давления, то выясняется причина этого.
5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Компактность и удобство эксплуатации. Особенности ручного насоса для опрессовки системы отопления

Опрессовка представляет собой процедуру испытания с параллельной проверкой на прочность и герметичность системы отопления путем создания высокого давления.

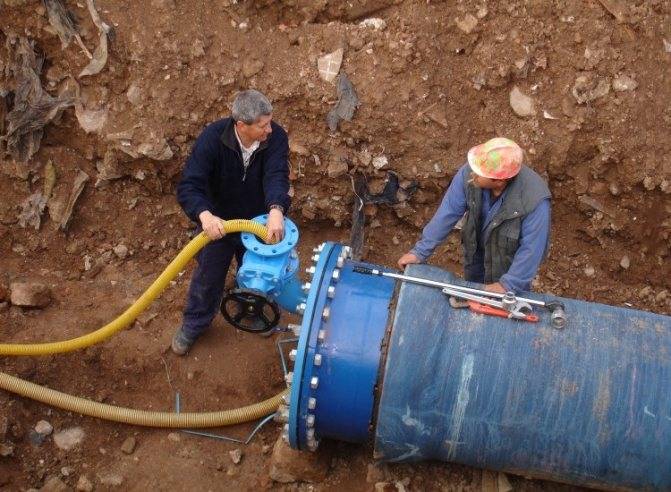

Первая опрессовка проводится сразу после установки трубопровода на участке. Делается это для выявления потенциальных мест утечек.

Механические насосы чаще всего используются в бытовых целях. Подобные агрегаты имеют более низкую стоимость, они компактны, с ними легко работать. Их особенность заключается в простоте использования и в возможности работы в ограниченных пространствах без доступа к электрической сети.

ontakte

Odnoklassniki

Опрессовочные насосы и оборудование для заполнения не имеют существенных различий. Часто один и тот же агрегат применяется как для проверки системы на прочность, так и для ее наполнения.

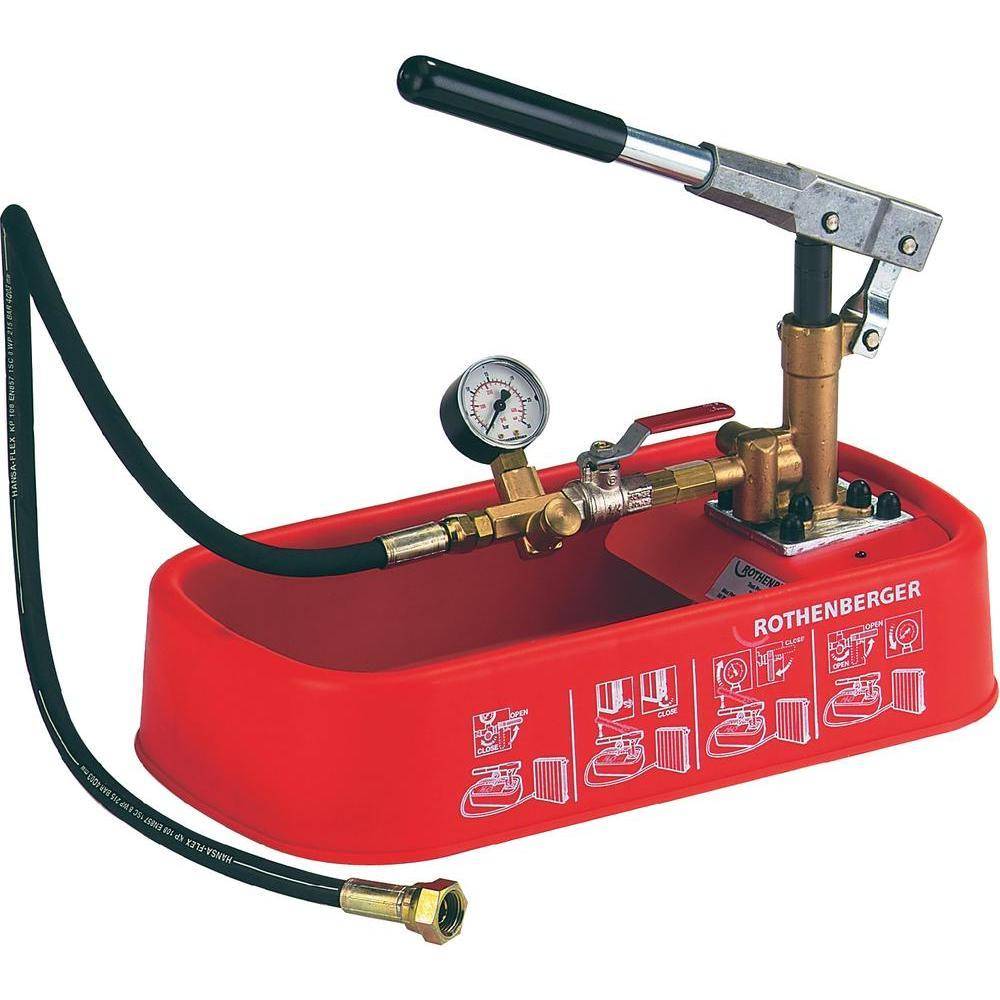

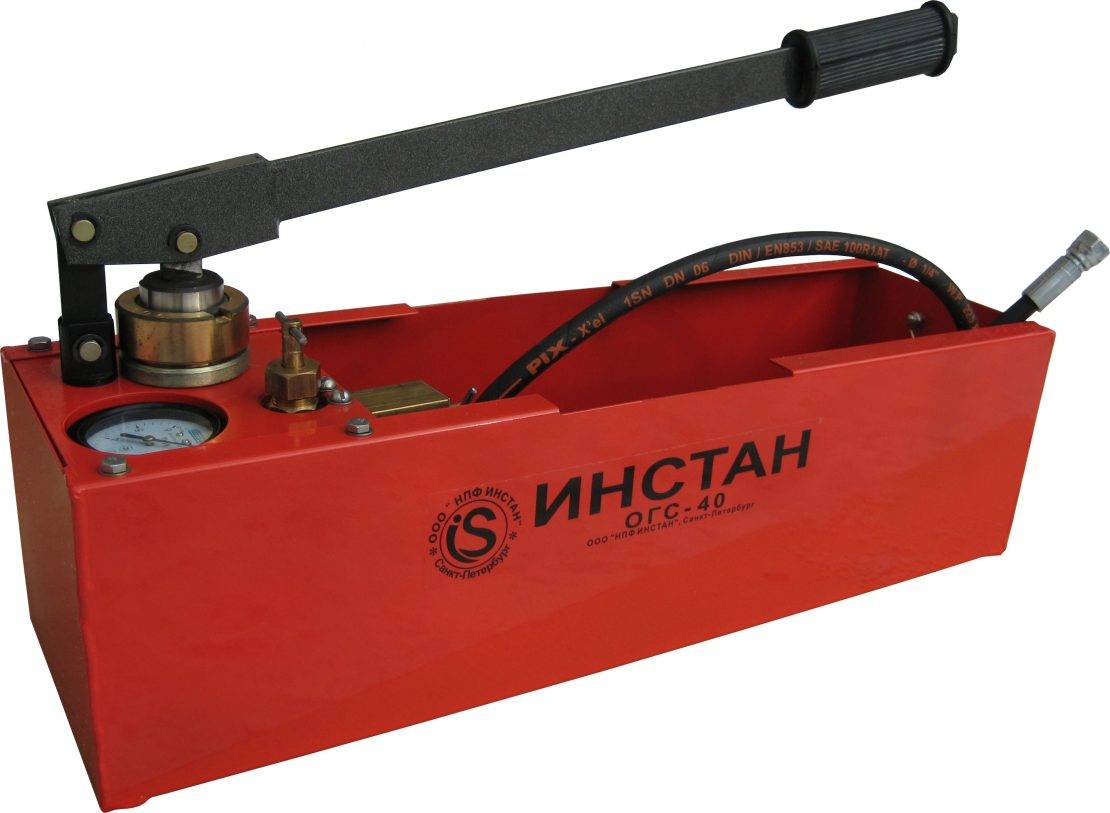

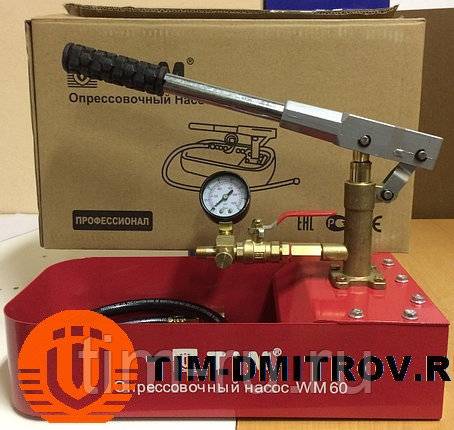

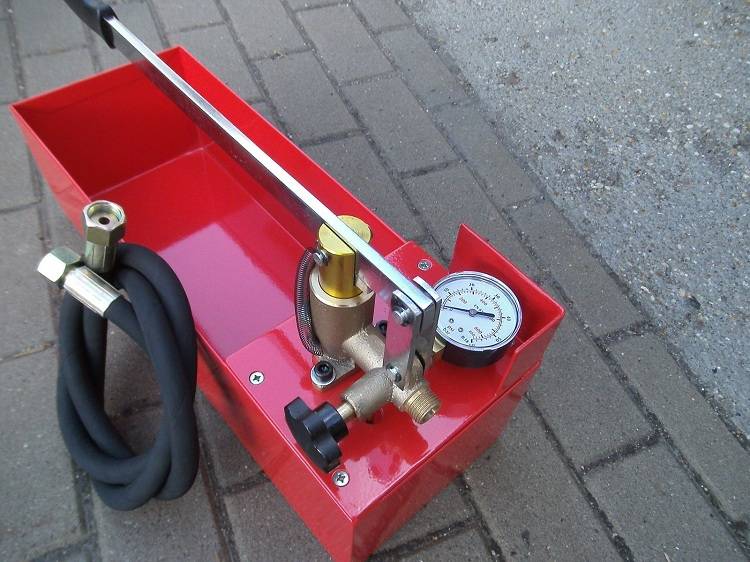

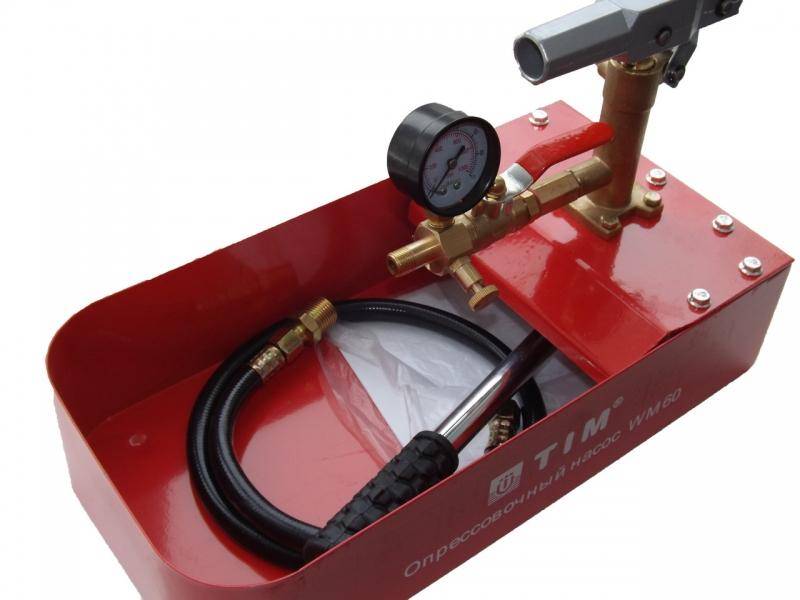

Фото 1. Так выглядит ручной насос для опрессовки. .

Современные опрессовщики и насосы для закачки различаются по типу привода. Он бывает электрическим либо ручным. По принципу действия оборудование подразделяется на следующие типы:

• мембранное;
• пластинчато-роторное;
• поршневое.

Принцип работы опрессовщика

Принцип работы ручного опрессовщика довольно прост. В проверяемую систему отопления до максимально возможного уровня заливается вода. После этого при помощи нажатия на рычаг достигается необходимый для проведения испытания уровень давления (в 2—3 раза выше рабочей нормы). Когда нужный показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор отслеживает на манометре колебания.

Внимание! Чтобы в процессе опрессовки не допустить внутри отопительной системы чрезмерно высокого давления, насосы оборудованы специальным пропускным клапаном. Если давление начинает падать, значит, труба протекает

Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения

Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения.

Первая опрессовка проводится непосредственно после окончания монтажных работ. Далее проверку повторяют каждые 5 лет после промывки трубопровода агрессивными химическими средствами.

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

1. Низкая масса и компактные размеры

Небольшой вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты применяются даже в ограниченном пространстве.

1. Высокая точность получаемых результатов

Показатель точности во многом зависит от мощности самого устройства. При выборе конкретной модели оборудования нужно понимать, что использование насоса с малой мощностью увеличивает время, необходимое для проверки. Кроме того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

В отличие от моделей с электрическим приводом, ручные опрессовщики подходят для использования вдали от источника электрического снабжения.

Ручные приборы имеют простую конструкцию и не требуют того, чтобы их обслуживали квалифицированные специалисты.

Принцип действия опрессовочного насоса

Суть работы опрессовочного насоса сводится к следующему:

собранную трубопроводную систему максимально наполняют рабочей жидкостью. Из нее нужно удалить даже мельчайшие пузырьки атмосферного воздуха.

к системе подключается устройство и им создается избыточное давление (путем работы рукояткой или мотора)

При проверке трубопровода нужно создавать давление в 2 или 3 раза большее расчетного рабочего. Это позволит застраховаться от неожиданных аварий и прорывов трубопровода в ходе его будущей эксплуатации

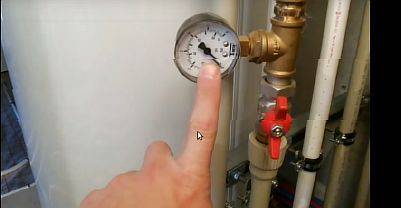

Стабильность созданного давления контролируется нужное время по встроенному в опрессовщик высокоточному манометру. Если давление остается стабильным, то трубопровод годен для эксплуатации.

При поднятии давления в опрессовщике нужно выставить загодя его ограничитель (имеется на моделях ручных опрессовочных насосов Candan и Rothenberger). Это убережет от риска перекачки (особенно это актуально в случае применения электрических устройств)

Виды опрессовщиков и характеристики

Опрессовочные насосы по типу привода делятся на ручные и электрические. Первые приводятся в действие мускульной силой человека посредством рычага, а вторые — электромотором.

По типу насосной установки все опрессовщики делятся на три группы:

1. Поршневые — они всегда оснащаются ручным приводом, позволяют работать с широким спектром жидкостей, мобильны, точны и надежны.
2. Пластинчато-роторные — высокопроизводительны, но их рабочая часть контактирует с жидкостью, что создает проблемы при техническом обслуживании и ограничивает возможность работы только с водой (без включений более 1 мм).
3. Мембранные — их преимущество состоит в отсутствии прямого контакта большинства деталей с перекачиваемой жидкостью. Это делает удобной и эффективной работу с маслами или при проверке канализационных трубопроводов.

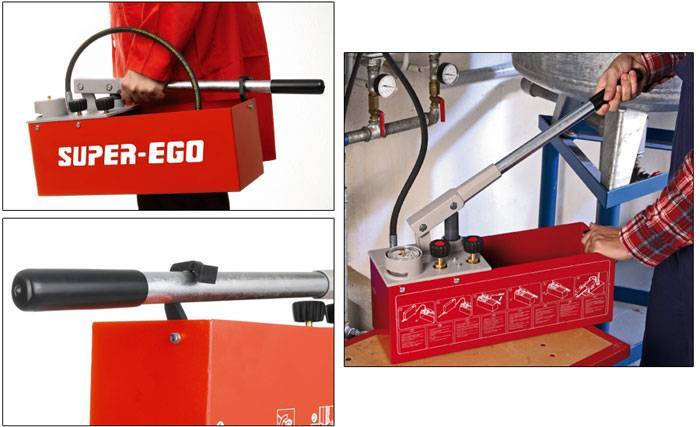

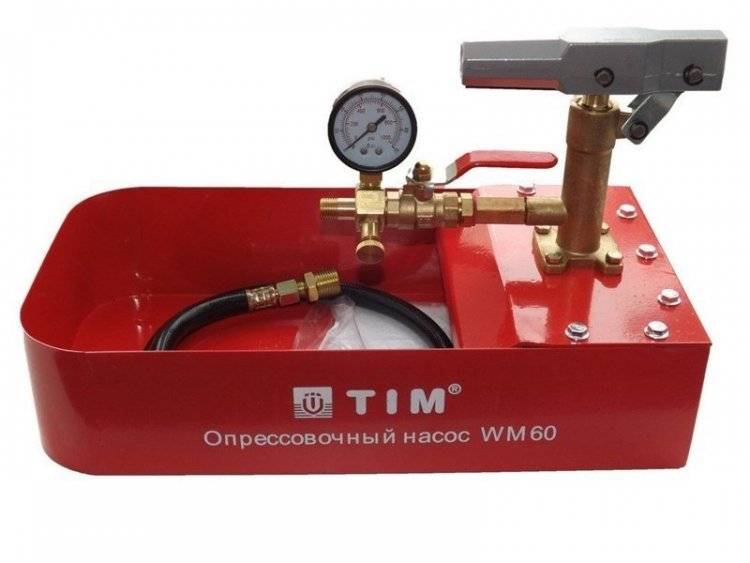

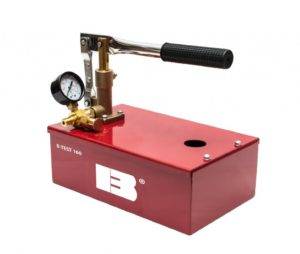

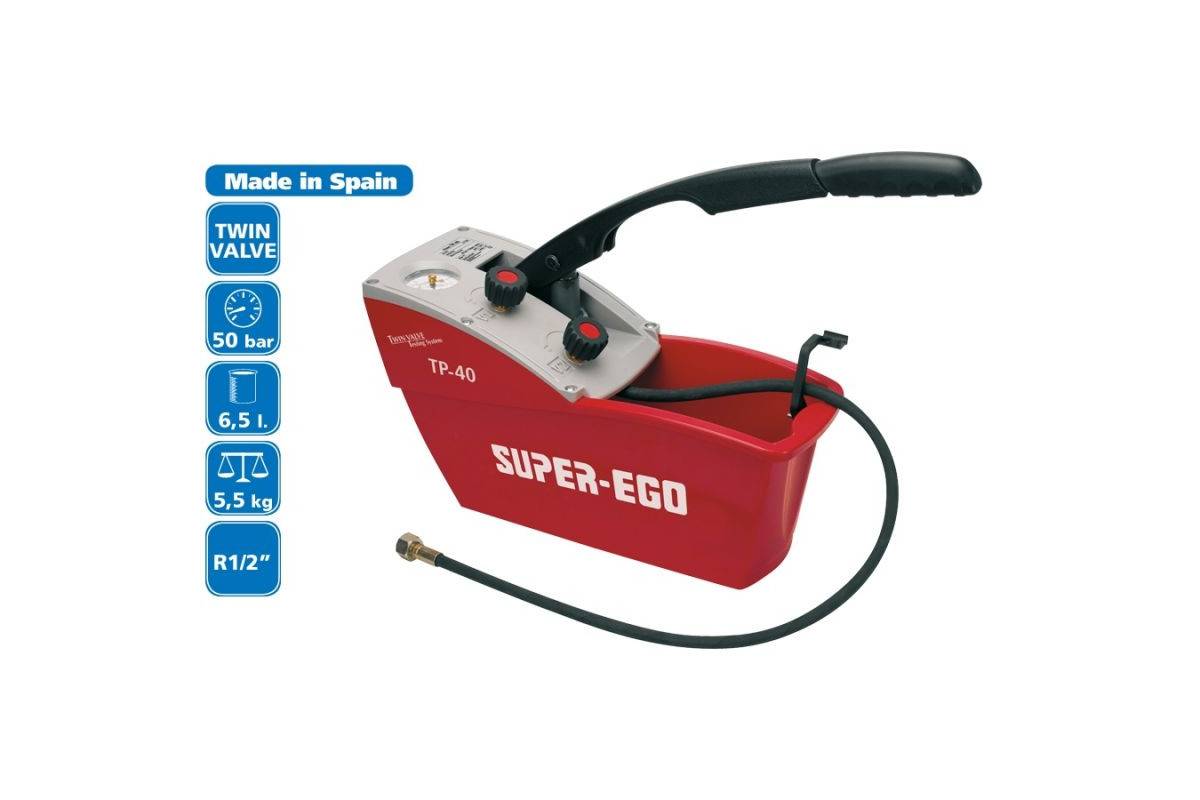

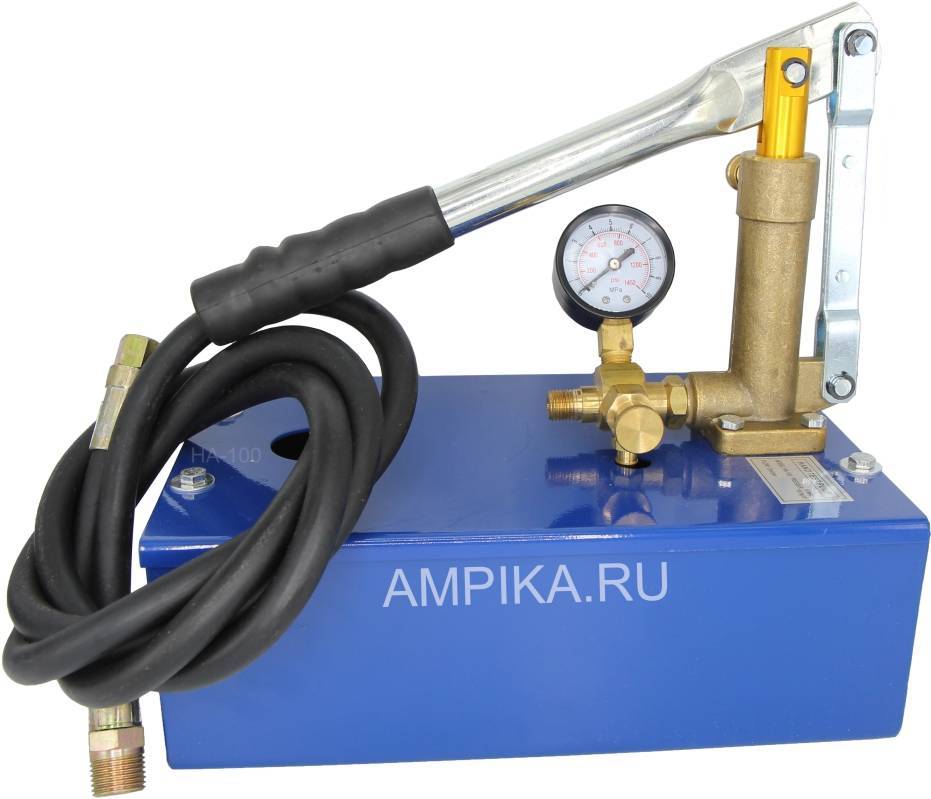

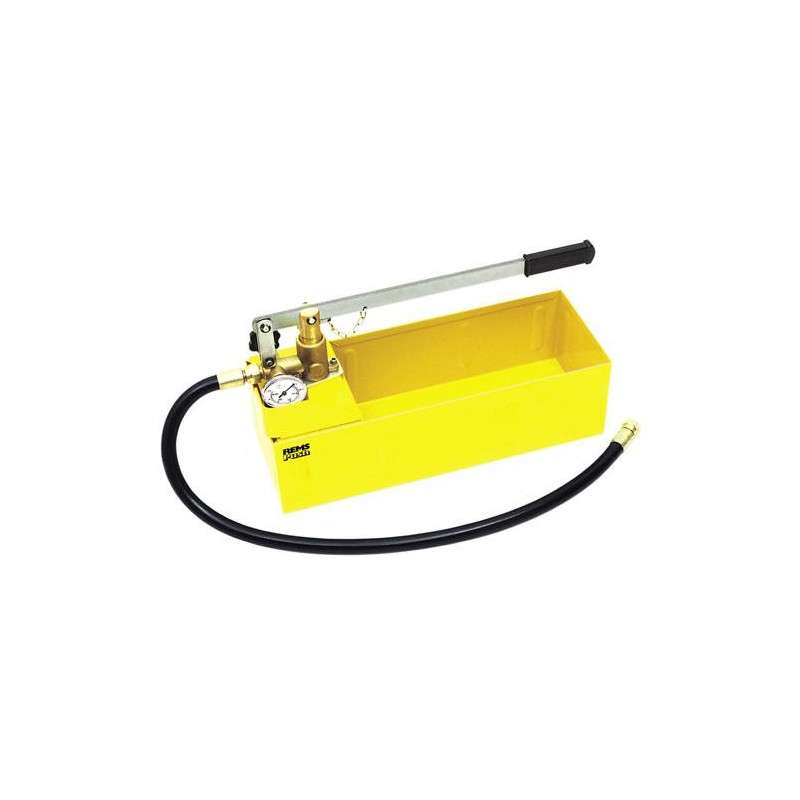

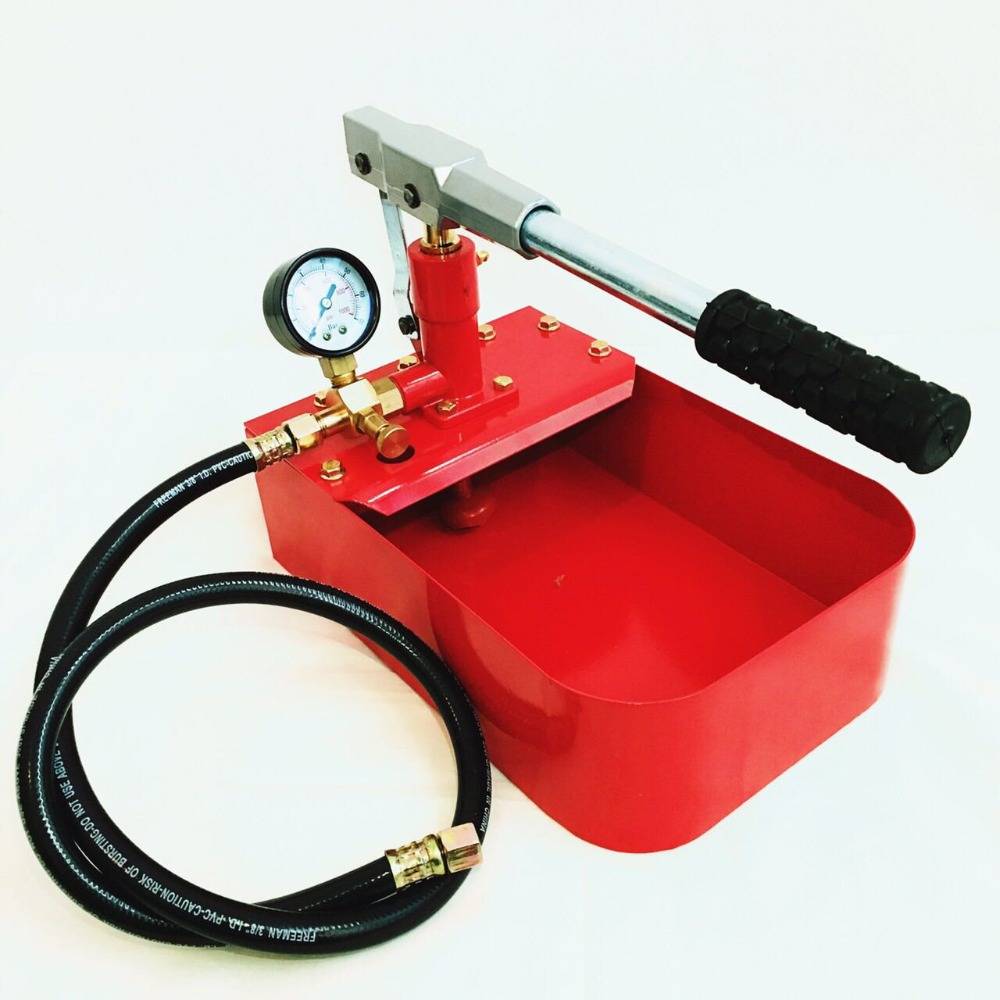

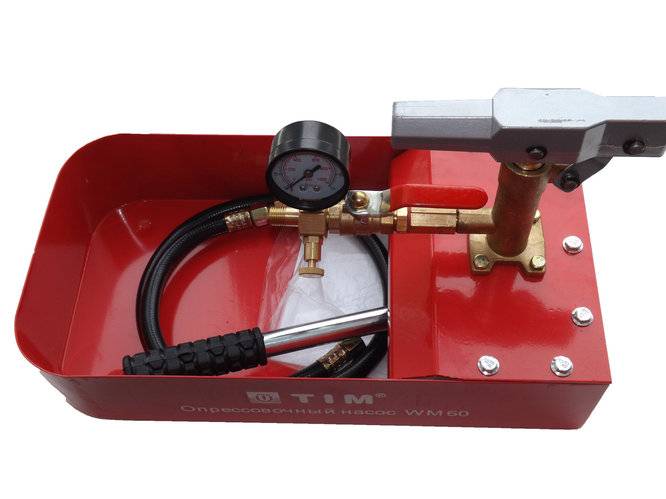

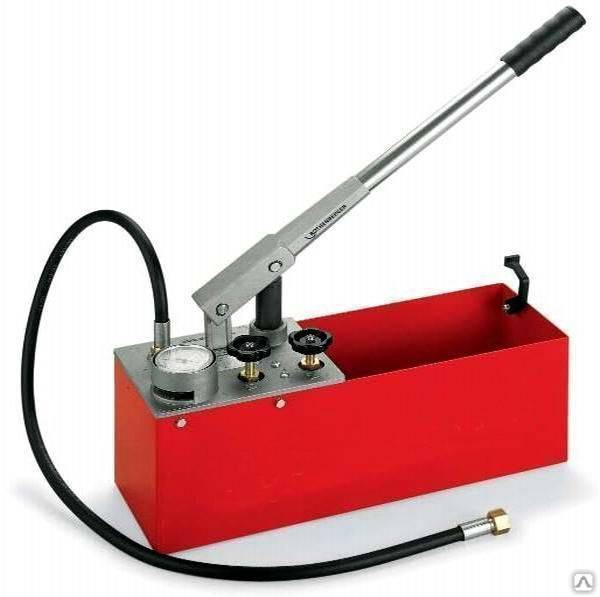

Ручной насос для опрессовки

Оптимальным инструментом для точной и быстрой проверки небольших трубопроводных систем является насос опрессовочный ручной. Практически всегда это небольшие модели, чье рабочее давление не превышает 60 бар. Нагнетание давления происходит с помощью мускульной силы оператора особым рычагом. Его же можно зафиксировать и использовать как рукоятку прибора во время транспортировки.

Простота и точность, которые имеет насос опрессовочный ручной, дополняются его небольшой стоимостью. Это делает его применение как любителями, так и ведущими малый бизнес

Насос опрессовочный ручной способен работать не только с водой, но и с маслами и антифризами. Это достигается оснащением его высокопрочными и химически стойкими шлангами, фитингами и баком. Плюсом ручного опрессовщика является высокая точность и отсутствие нужды в частых поверках. Им удобно пользоваться в стесненных условиях и на выезде.

Упростить работу используя насос гидравлический опрессовочный ручной можно следующим образом: подключив опрессовщик к проверяемой системе нагнетать давление изначально не им, а циркуляционным насосом. И лишь когда оно станет достаточно высоко — задействовать опрессовщик для его максимального повышения и проведения контрольных измерений

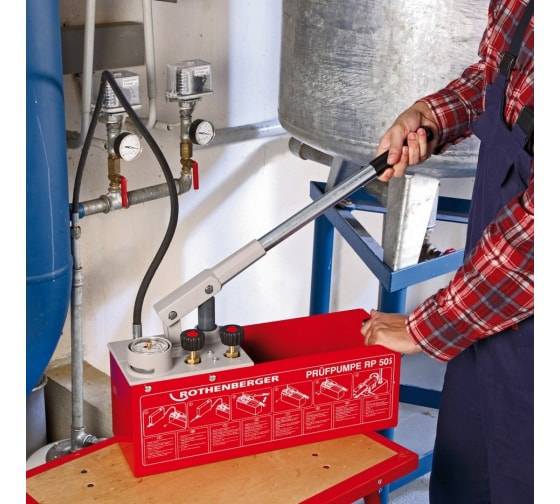

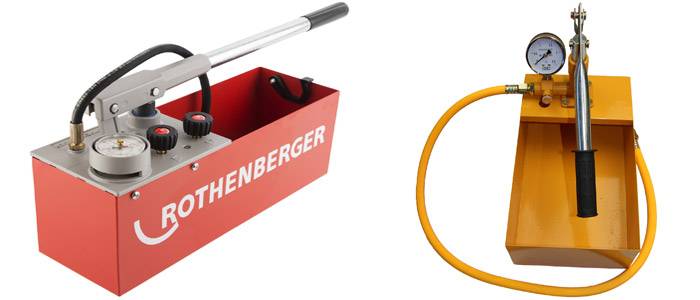

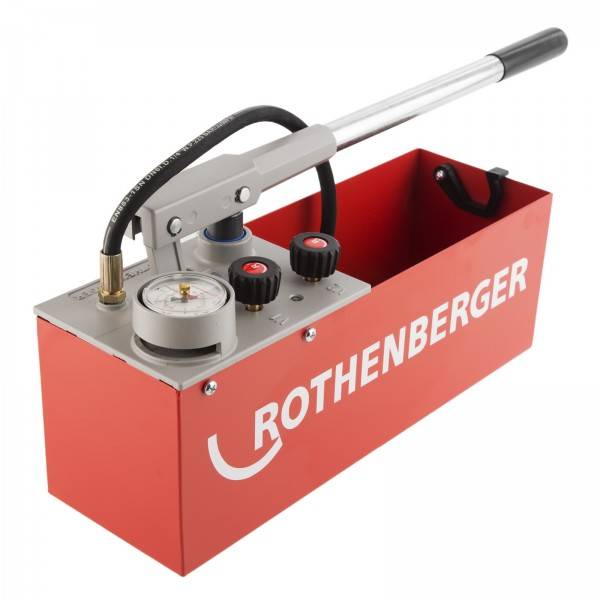

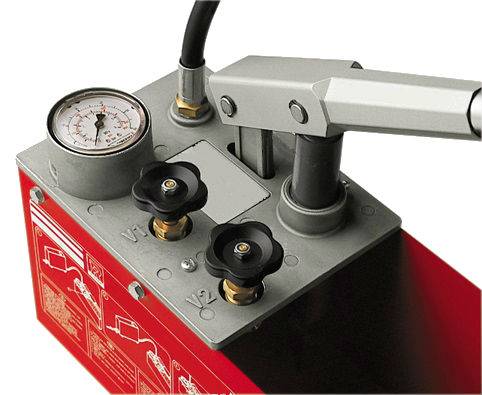

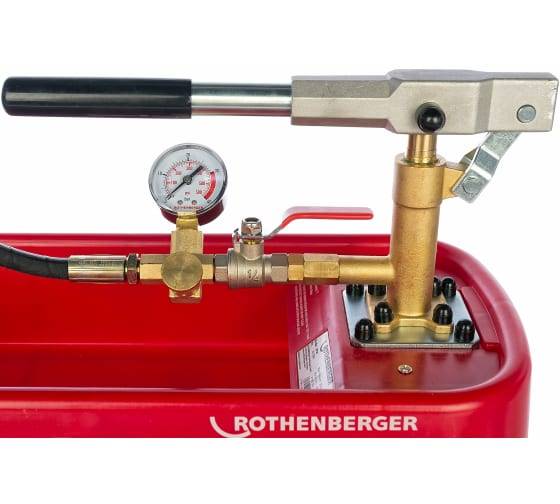

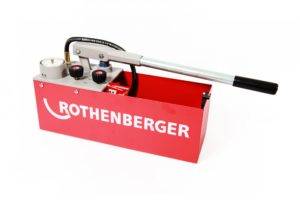

Опрессовочный насос ROTHENBERGER RP 50/ RP 50 INOX (видео)

Ознакомившись с предлагаемым здесь видео, можно наглядно изучить работу с типичным ручным насосом для опрессовки. В качестве него выбрано изделие популярной марки ROTHENBERGER — ручной опрессовочный насос ROTHENBERGER RP50/RP50 INOX.

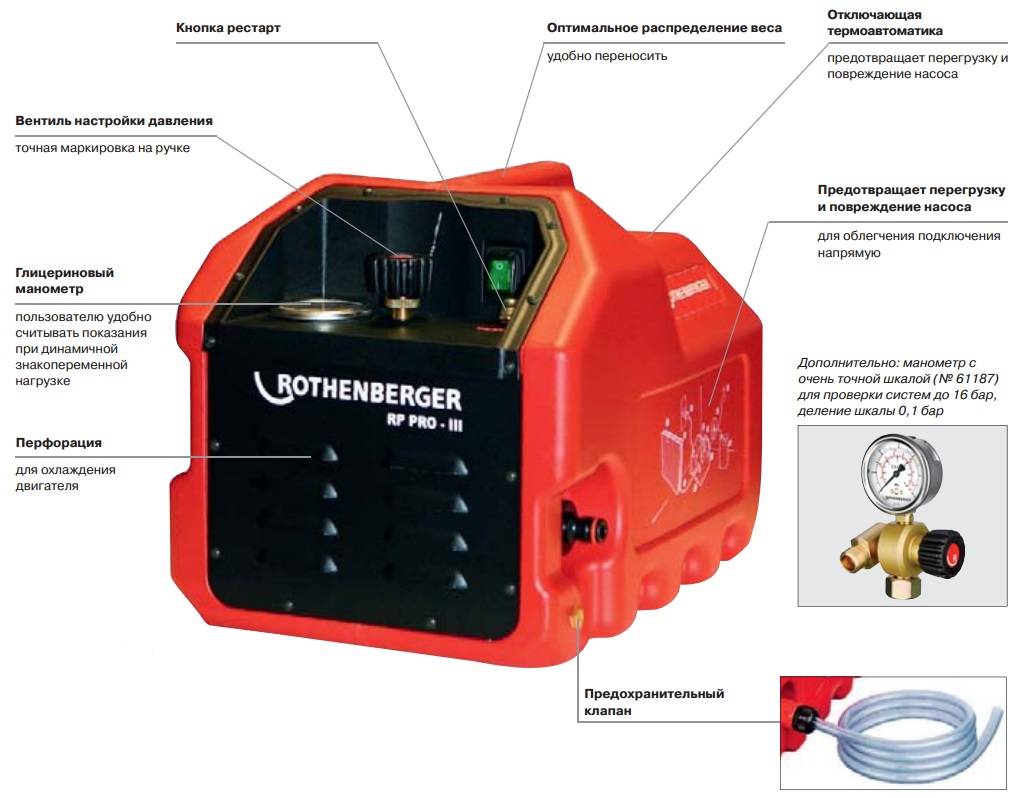

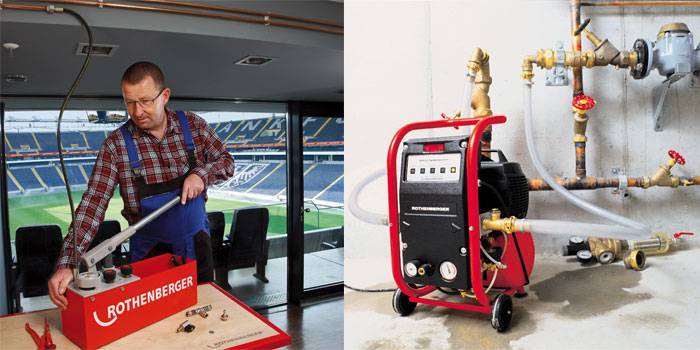

Электрический опрессовщик

Опрессовщики этого типа более габаритны. Но их положительной стороной является высокая производительность. По устройству он чаще всего или пластинчато-роторный или мембранный. Реже он может быть поршневым.

Практически все электрические опрессовщики работают от обычной бытовой электросети (220 или 120 В). Кроме этого положительной их стороной является возможность самовсасывания. Это означает что не нужно вручную заполнять насосный объем жидкостью перед пуском. Устройство делает это само — нужно лишь опустить всасывающий шланг в емкость с жидкостью (вода, масло, антифриз).

Для точных и быстрых измерений и поверок в больших трубопроводных системах лучше всего размещать электрические опрессовочники стационарно. Лишний раз перемещать их не стоит

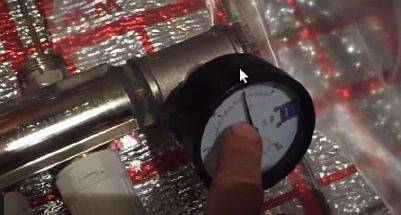

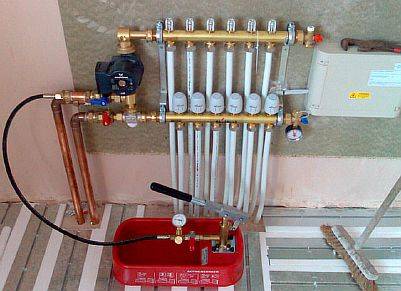

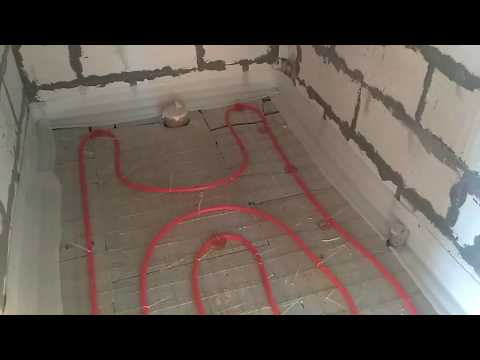

Способы опрессовки водяных тёплых полов

Опрессовку тёплых полов можно осуществлять несколькими способами:

• горячим теплоносителем;
• холодной водой;
• воздухом.

Перед проведением опрессовки, магистраль рекомендовано промыть обычной водой из водопровода, для удаления из неё возможных загрязнений.

Опрессовка горячей водой

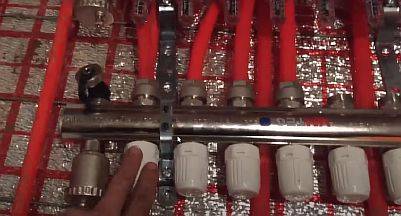

Перед проведением опрессовки тёплого водяного пола необходимо раскатать трубопровод, установить коллектор, к которому подсоединяются контуры.

Рассмотрим процесс поэтапно:

1. На коллекторном узле закрываются краны обратки.

1. Устанавливается давление в районе 2,5 атмосфер.

1. Магистраль наполняется водой через подающие патрубки. При этом присутствует шипение, что свидетельствует о выходе воздуха из крана Маевского или через воздухоотводчик.

1. Открывается один вентиль обратки для спуска воздуха. Когда потечёт вода, значит, все воздушные пробки вышли, вентиль можно закрыть. Такие действия, нужно провести со всеми контурами.

Наличие воздуха в трубопроводе вызывает образование пустот, что снижает КПД системы, так как это приводит к понижению давления.

1. Закрывается кран перед подающей гребёнкой и открывается перед обраткой.

Важно, в процессе гидроиспытания поднимать температурный уровень теплоносителя постепенно, сначала выставляется +20 градусов, и каждые несколько часов прибавляется по 5 градусов. В это время, следует проверять тёплый пол на наличие течи

Если обнаружены протечки, то воду из магистрали следует слить, и устранить течь.

Затем, трубопровод снова наполняется водой, оставляется на 2 — 3 дня, для дальнейшего тестирования и наблюдения, чтобы выявить возможные неполадки.

Опрессовка холодной водой

Опрессовывать тёплый гидропол холодным теплоносителем следует при наличии повышенного давления. Трубопровод нужно накачивать охлаждённой водой, при давлении в 2 раза выше рабочего. Тестирование системы проводится на протяжении 2-х дней, этого хватит для выявления дефектов.

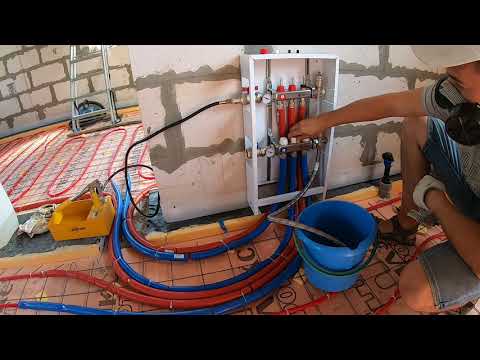

????Как я осуществил опрессовку водяного пола .Теплый водяной пол своими руками.Часть 5

Смотрите это видео на YouTube

Как и в первом случае, неполадки устраняются и проверка повторяется.

Часто когда нет воды, у домовладельцев встаёт вопрос — как опрессовать тёплый водяной пол воздухом.

Мы расскажем, как это сделать, и под каким давлением надо опрессовывать систему.

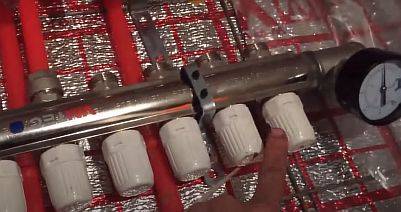

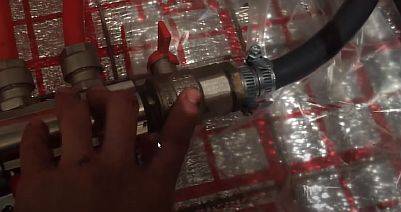

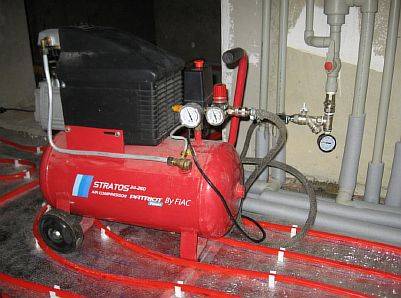

Опрессовка воздухом системы водяных теплых полов

Смотрите это видео на YouTube

Пошаговый процесс опрессовки тёплого пола воздухом выглядит следующим образом:

1. Закручиваются все краны, в том числе вентиль Маевского. Если есть автоматические воздухоотводчики, то на период опрессовки они откручиваются, на их место ставятся заглушки.

1. Устанавливается давление выше рабочего в 2 раза (4 — 5 Атм). Это делается компрессором или при помощи автомобильного насоса. Чтобы производить данными приспособлениями накачку воздуха, требуется шланг, который подсоединяется штуцером и краном.

1. Давление нагнетается лишь в контурах напольного обогрева. На участке между коллекторной группой и котлом его не должно быть, так как большая часть нагревательных устройств выдерживает давление до 3 Атм, иначе они могут выйти их строя. Поэтому, опрессовку отрезка от коллектора до котла нужно делать отдельно.
2. После заполнения магистрали воздухом, подача закрывается, конструкция оставляется на день. При этом, надо наблюдать за уровнем давления в системе. Небольшое падение допустимо.

1. Если давление падает, то определяются места, имеющие плохую герметичность. Для этого, участки, где возможна утечка, покрываются мыльной жидкостью. Для этого подойдёт жидкость для чистки стекла или мыльная вода. В местах, где происходит выход воздуха из трубопровода, жидкость будет пениться.
2. Устраняются проблемы и опрессовка повторяется.

Только убедившись, что отопительная система без дефектов, можно производить заливку стяжки.

Стоит учесть, что при тестировании гидрополов под высоким давлением, есть опасение, что трубопровод выскочит из своих посадочных мест. Это может произойти, если фиксация осуществлялась монтажной лентой.

Чтобы этого избежать, требуется до начала проведения опрессовки, произвести монтаж растворных маячков, которые после затвердевания создадут каркас, тем самым фиксируя трубопровод. Если трубы фиксируются к металлической сетке, то в этой процедуре нет надобности.

Как выбрать опрессовочный насос?

Оборудование для опрессовки сегодня востребовано не только в нашей стране, поэтому на рынке можно встретить модели разных марок. Чтобы не ошибиться с выбором предпочтительного варианта насоса, нужно учитывать следующие параметры:

• Емкость системы, которая подвергается опрессовке;
• Частота выполнения опрессовки.

Хотя ручные модели и являются менее прихотливыми, имеют упрощенную конструкцию, меньший вес и более низкую цену, все же на создание с их помощью необходимого уровня давления затрачивается больше времени в отличие от насосов, оснащенных электроприводом. По этой причине невыполнимой представляется задача опрессовки с использованием ручных насосов, если в качестве объекта, к примеру, выступает десятиэтажный дом. Эта процедура может проводиться несколько дней, однако, не добившись результата, все равно будет принято решение об установке электрического оборудования.

Каждый опрессовщик имеет различную продолжительность работы и показывает разную точность результатов, что определяется мощностью конкретной модели. Если для проведения процедуры будет использоваться насос, обладающий небольшой мощностью, то на проведение испытания потребуется больше времени, так как придется подождать, пока система будет заполнена водой. В случае наличия утечки он сможет обеспечить не совсем точные результаты испытаний.

По этой причине выбор опрессовочного оборудования должен производиться с учетом размеров системы трубопровода, которую следует планируется подвергать опрессовке. Если процедуру необходимо провести для системы частного дома, то можно ограничиться нагнетателем, возможности которого позволяют прокачивать сквозь себя 2-3 литра в минуту. Если же подобные испытания необходимо провести для теплотрасс, то в качестве опрессовочного оборудования должны применяться циркуляционные насосы, способные обеспечить движение жидкости в системе.

Когда и зачем нужна опрессовка и промывка систем отопления?

Проверка на герметичность необходима в следующих случаях:

• перед сдачей магистрали в эксплуатацию после простоя или монтажа;
• после проведения частичной замены или полного ремонта системы, в том числе после подновления стояка, радиаторов и других приборов;
• при регулярном осмотре на пригодность к постоянной эксплуатации;
• если в магистрали обнаружены участки со ржавчиной, вмятинами и другими дефектами, не нарушающими целостность, но имеющими угрозу прорыва.

Промывание магистрали – процедура очистки водой котлов, узлов теплообменника, трубопроводов и радиаторов. Цель промывки – очистка внутренних тоннелей и емкостей от осадка, взвесей, налета. Очищенная схема работает намного эффективнее и на прогрев требуется меньше энергоносителей, поэтому затраты на промывку окупаются последующей экономией топлива, электроэнергии.

Виды оборудования

В зависимости от технических параметров все насосы для опрессовки классифицируются по двум группам: электрические и механические.

Существует несколько модификаций электрогидравлических насосов, однако, их применяют несколько реже.

Хотя принцип работы насосов отличается, функциональное назначение практически идентично: опрессовка системы, нахождение утечки, профилактика и сдача в эксплуатацию. Перед использованием оборудования необходимо ознакомиться с прилагаемой инструкцией.

При желании можно сконструировать самодельный насос, особенно если он нужен для опрессовки частного дома. Для этого потребуются медные трубы, заглушки, обратный клапан, манометр и штуцер, через который должна проходить труба.

Все элементы собираются в определенной последовательности с использованием сварки. Для уплотнения соединений задействуют льняные пряди. Стоимость такой установки будет намного дешевле аналогов, однако, для его изготовления требуются определенные навыки и знания.

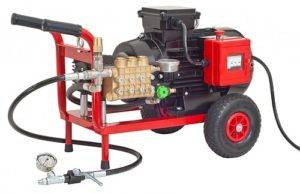

Электрический насос

Прибор оснащается двигателем и работает от сети под напряжением 220В. Этот агрегат применяется для испытаний отопительных, водопроводных и масляных систем. Электрические модели используют в профессиональной деятельности при интенсивных нагрузках.

У электрического опрессовочного насоса можно выделить основные преимущества:

1. Простота в эксплуатации и обслуживании. Для подключения механизма надо лишь нажать кнопку на блоке управления.
2. Высокий уровень производительности. Благодаря электрическому приводу нагнетание максимального давления производится очень быстро.
3. Продолжительный срок эксплуатации за счет качественной и надежной корпусной части.
4. Удобное регулирование давления, которое осуществляется при помощи байпасного клапана.
5. Наличие специальной защиты от перегрева. При сильном нагреве, она автоматически понижает уровень давления, отчего прибор охлаждается.
6. Мобильность. Устройство можно перевозить даже в багажнике машины.

К недостаткам электрического опрессовщика следует причислить его высокую стоимость, зависимость от электрической сети и солидный вес.

Механический

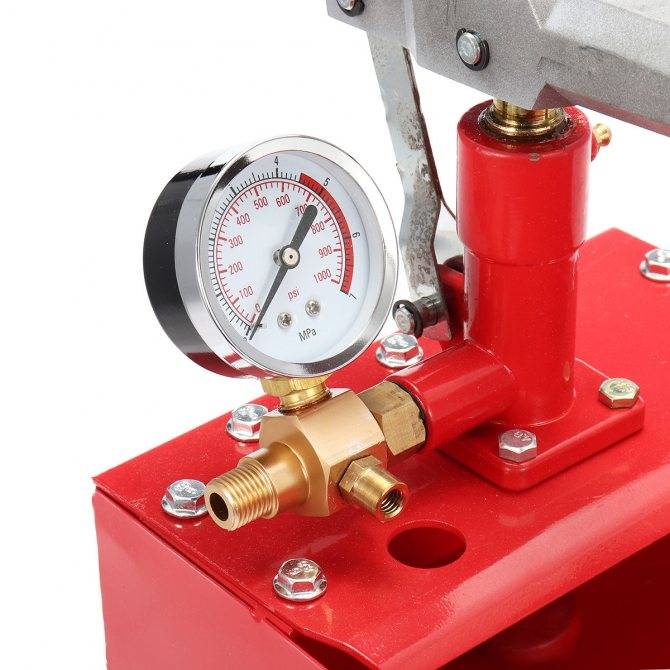

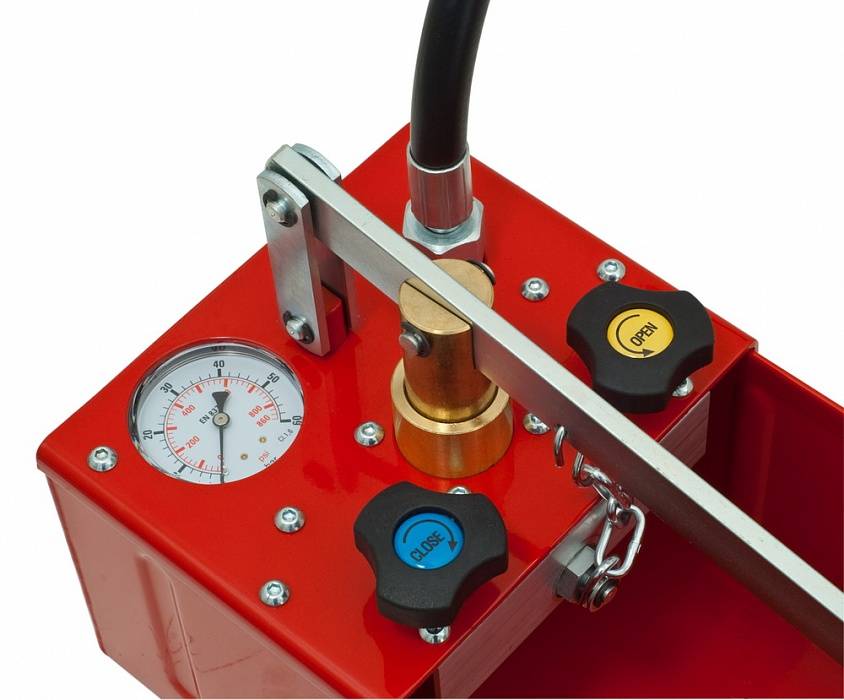

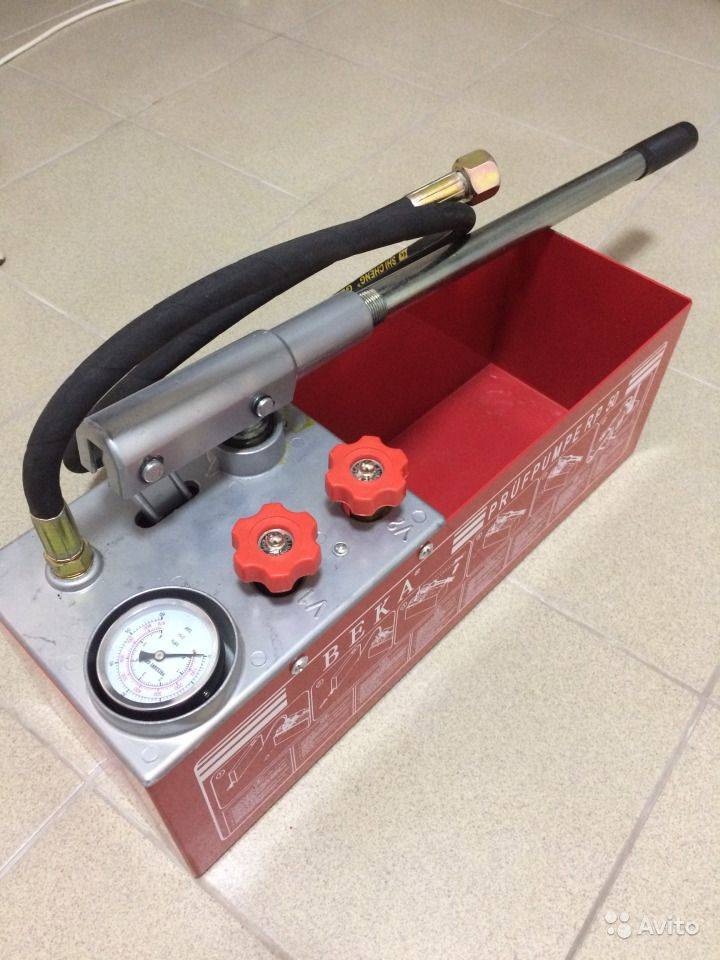

Ручной опрессовщик состоит из ручки для нагнетания давления, индикатора, шланга и корпуса. Эти приборы зачастую применяют как струбцины или гидропровод. Они незаменимы для использования в местах, где отсутствует электричество и водоснабжение.

У механизма немало преимуществ:

• компактность, мобильность;
• можно задействовать на ограниченной территории, при проведении небольших по объему работ;
• долгий срок службы при бережном уходе, возможность ремонта;
• безопасность в эксплуатации, за счет отсутствия быстровращающихся элементов;
• приемлемая стоимость.

Недостатки механического насоса — низкая скорость подачи давления и необходимость в постоянном контроле. Вдобавок работа с устройством требует определенных физических усилий.

Опрессовщики ручные и электрические, отечественные и импортные.

Уважаемые господа!

На сайте представлен большой выбор опрессовщиков, насосов для гидравлических испытаний (проверки герметичности трубопроводов, различных резервуаров, тестирования параметров давления). Это гидравлические насосы и агрегаты отечественного и импортного производства (Rothenberger, REMS, MGF, Ridgig..

Ручные опрессовщики, рассчитанные на максимальное давление от 30 до 500 МПа:

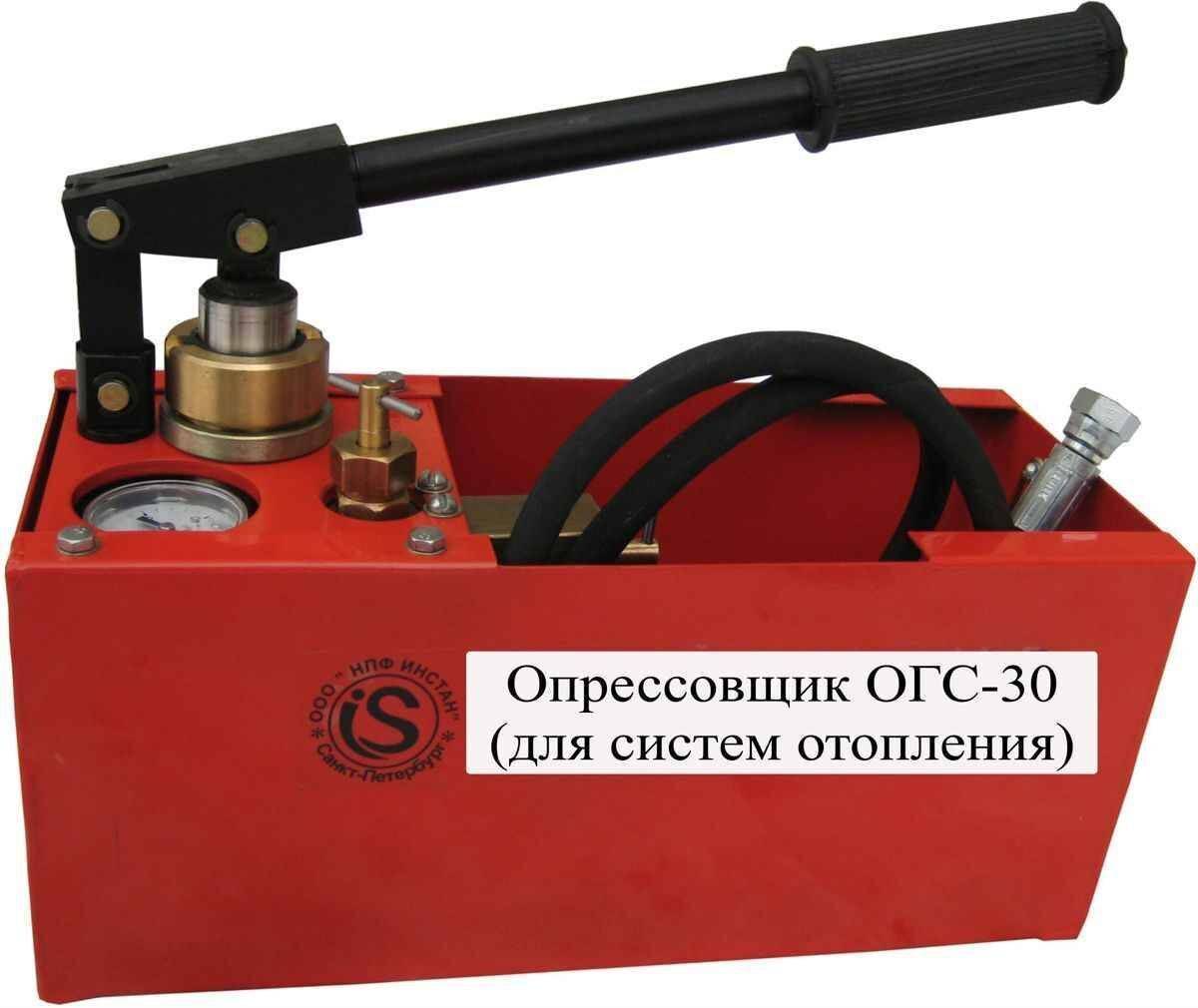

ОГС-30, ОГС-40, УГО-30, УГО-50, УГИ-450, НР-60, НРГ-500.

Электрические опрессовщики, агрегаты с электроприводом:

ОГС-25-ЭП, ОГС-60-ЭП, УГО-30Э, УГИ-450Э, НП-150, НП-600, НП-800.

Опрессовщик (опрессовочный насос) – это специальный вид профессионального многофункционального оборудования, созданного для проверки герметичности трубопроводов и газопроводов, систем отопления и сжатого воздуха, спринклерных и холодильных установок, резервуаров, сосудов и отдельных узлов различных инженерных систем. Опрессовщик можно по праву назвать очень сложным строительным инструментом, который весьма востребован не только в процессе монтажа инженерных систем, но и в период их эксплуатации. Особенно часто его используют в жилищно-коммунальном хозяйстве. Применение опрессовочных насосов позволяет заметно снизить уровень трудозатрат при проведении проверок герметичности, а также экономить значительные отрезки времени, которые затрачивались ранее на проведение подобных работ. А использование окрашенных жидкостей помогает найти места разгерметизации.

Опрессовщики называют опрессовочными насосами, так как они предназначены для закачки жидкости в резервуар или трубопровод с одновременным контролем за давлением. Вначале в испытываемую на герметичность систему заливается жидкость, в качестве которой для различных случаев используется вода, антифриз или масло. Затем насос создает необходимое давление, после чего закрывается его шаровой вентиль и при помощи манометра контролируется давление. Подключение опрессовщика к трубе выполняется при помощи опрессовочного шланга, через который происходит заполнение испытуемой трубы или емкости жидкостью под давлением. Падение давления означает наличие в системе протечки. Опрессовщики различных моделей обязательно комплектуются насосом, баком для закачиваемой в испытываемую систему жидкости, манометром, пропускным клапаном, предназначенным для предотвращения создания избыточного давления, и шлангами.

По способу управления насосом различают следующие типы опрессовщиков:

• ручные опрессовщики,
• электрические опрессовщики,
• модели с ручным и электронасосом.

Ручная модель более компактна, но требует значительных мускульных усилий оператора, тогда как электрическая модель не требует особых усилий, но весит больше своего ручного аналога. В опрессовщиках ручного типа в качестве привода используется рычаг, с помощью которого перемещается поршень, проталкивающий имеющуюся в баке жидкость в испытываемый резервуар или трубопровод, тогда как в электрических моделях опрессовщиков электромотор обеспечивает движение плунжеров, с помощью которых и происходит нагнетание жидкости. Производительность разных типов опрессовщиков тоже различается. У ручных она измеряется в мл/такт, а у электрических – в л/мин.

По своему предназначению опрессовщик бывают следующих видов:

• опрессовщики для систем водоснабжения;
• опрессовщики для камер давления;
• опрессовщики для спринклерных систем;
• опрессовщики для отопительных систем.

Разные модели опрессовочных насосов подразделяют на 4 группы в зависимости от создаваемого ими давления:

• до 30 бар;
• до 60 бар;
• до 120 бар;
• до 150 (а иногда и больше) бар.

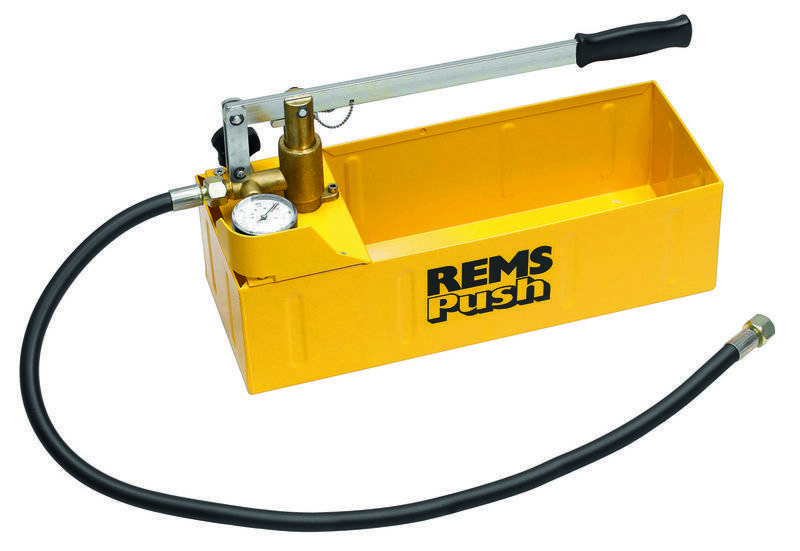

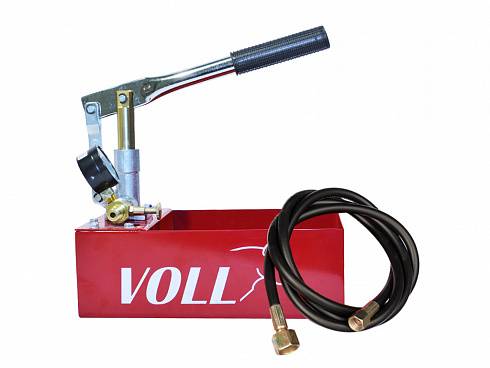

Различают стационарные и переносные опрессовщики, которые могут использоваться для выполнения следующих рабочих операций:

• для проведения гидравлических испытаний;
• для проверки на герметичность;
• для уточнения технических характеристик (по давлению);
• для заполнения трубопроводов соответствующей жидкостью.

Существует большое количество зарубежных и отечественных компаний, освоивших выпуск опрессовщиков различных моделей, отличающихся и своей комплектацией, и техническими характеристиками. У нас Вы можете подобрать и купить опрессовщик как импортного, так и отечественного производства, наиболее подходящий для выполнения ваших задач.

Когда проводят опрессовку тубопроводов

Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.

Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые

Также проводится испытание в других случаях:

• если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
• если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
• после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
• особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.

Установка и применение насоса

Схема опрессовки системы отопления

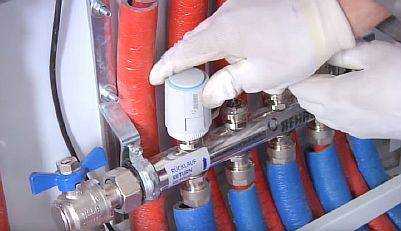

Опрессовочные аппараты и гидропрессы различного калибра используют для проведения испытаний систем отопления и водоснабжения, а также сантехнических установок. С их помощью проверяют целостность отдельных участков и выявляют различные неисправности. В первую очередь тестирование при помощи опрессовщика проводят во время сдачи системы в эксплуатацию. Во время монтажа элементов из полипропилена, полиэтилена или металлопластика в местах креплений могут образовываться зазоры. В дальнейшем любое из этих мест способно стать причиной утечки в процессе эксплуатации.

При помощи насоса можно быстро обнаружить участки с высоким риском возникновения протечки. Внутри системы создается давление с уровнем гораздо выше максимального рабочего. Если трубы способны выдерживать его в течение нескольких часов, это говорит о том, что они будут долго работать в нормальном режиме. Насос помогает оценить и качество проведенных ремонтных работ. Все элементы трубопровода, например, стояки, обязательно проверяют перед запуском, заставляя работать в условиях повышенного давления. Перед работами необходимо подготовить систему, если она является автономной, понадобится выключить теплогенератор.

В неавтономной системе участок, который будет проверяться, перекрывают при помощи кранов

Важно позаботиться о том, чтобы теплоноситель был слит. После контур системы заполняют водой, нагретой до температуры не более 45 градусов, в процессе заполнения воздух начнет постепенно уходить. На следующем этапе подсоединяют компрессор для опрессовки, доводят давление до рабочей отметки и осматривают участок на предмет повреждений

Затем давление постепенно увеличивают и оставляют на нужном уровне на 10-15 минут. Уровень давления регулируется при помощи манометра. Все места осматривают на предмет утечек, проверяют радиаторы, арматуру и стенки труб, исправность всех кранов и клапанов

На следующем этапе подсоединяют компрессор для опрессовки, доводят давление до рабочей отметки и осматривают участок на предмет повреждений. Затем давление постепенно увеличивают и оставляют на нужном уровне на 10-15 минут. Уровень давления регулируется при помощи манометра. Все места осматривают на предмет утечек, проверяют радиаторы, арматуру и стенки труб, исправность всех кранов и клапанов.

Профилактическая опрессовка систем позволяет предотвратить возможные утечки и аварии, выявить и ликвидировать повреждения на ранних этапах. Пресс гидравлический ручной либо электрический для опрессовки трубопроводов дополнительно помогает определить степень износа труб и предполагаемые сроки их замены.
