Ручной опрессовочный насос. Проверка систем на герметичность

Популярные модели ручных опрессовочных насосов

На российском рынке широко представлены модели ручных опрессовщиков отечественного и зарубежного производителя, все они отличаются простотой конструкции и сравнительно низкой стоимостью.

Широкий ряд опрессовочных насосов выпускается известной немецкой компанией Rothenberger, имеющей в штате более 1200 сотрудников и 12 заводов в США и ведущих европейских странах.

Rothenberger RP 50 (100 у.е.) — ручной гидравлический опрессовщик, предназначенный для проверки герметичности труб, узлов и механизмов в водопроводных, сантехнических и отопительных магистралях. Емкость для воды выполнена из оцинкованной листовой стали, прибор имеет манометр в металлическом корпусе с тремя шкалами измерения и встроенный фильтр для защиты от загрязнений. Напорный шланг устройства выполнен в прочный тканевой оплетке, в конструкции предусмотрено наличие двойных клапанов, прибор рассчитан на работу с водой и маслом.

Технические параметры Rothenberger RP 50

• объем резервуара: 12 л.;
• максимальное давление: 50 бар.;
• подача жидкости: 45 мл. за такт;
• диаметр выходного патрубка: 1/2 дюйма;
• вес: 8 кг.

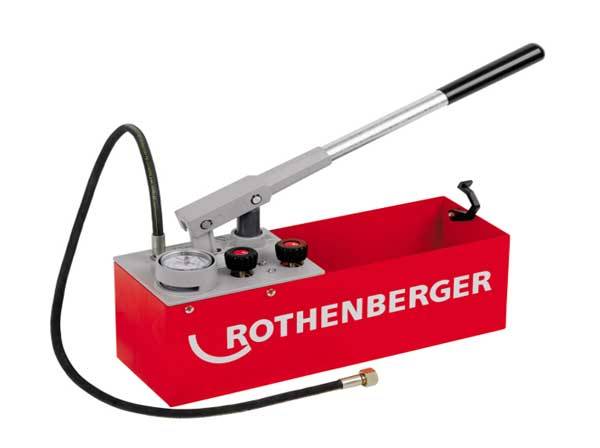

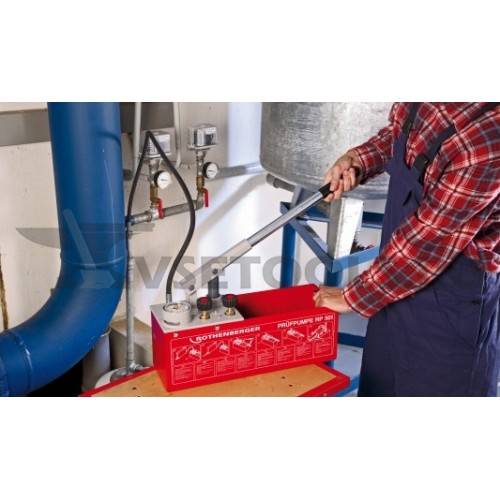

Рис. 6 Немецкий компрессор для опрессовки трубопроводов Rothenberger RP 50

Voll V-Test 50 (115 у.е.) — опрессовщик от белорусского производителя, имеет прочный резервуар из стали, окрашенный краской с порошковым напылением и насосный двухклапанный узел из коррозионно-стойкой латуни. Манометр с тремя шкалами отвечает за точность измерений, подключаемый шланг выполнен из каучука на тканевой основе, агрегат работает с водой и маслом.

• объем резервуара: 10 л.;
• максимальное давление: 50 бар.;
• подача: 45 мл. за такт;
• диаметр выходного патрубка: 1/2 дюйма;
• вес: 8 кг.

Рис. 7 Механический насос для опрессовки Voll V-Test 50

Сатурн НИР-60 (110 у.е.) — насос испытательный ручной (НИР) от отечественного производителя, прибор предназначен для гидравлических проверок различных емкостей и трубопроводных магистралей, рабочая жидкость – масло и вода.

Технические параметры Сатурн НИР-60

• рабочая температура жидкости: 5 — 80 С.;
• объем резервуара: 12 л.;
• максимальное давление: 60 бар.;
• подача: 40 мл. за такт;
• диаметр выходного патрубка: 1/2 дюйма.

Рис. 8 Ручной насос для опрессовки систем отопления Сатурн НИР-60

Источник статьи: http://montagtrub.ru/nasos-dlya-opressovki-sistemy-otopleniya-instrukciya/

Задачи опрессовки котла отопления

Всего рассматривают 3 определяющих причины, по которым проводят опрессовку котлов отопления. В каждом из этих случаев мероприятие проводится в обязательном порядке, обеспечивая безопасность использования оборудования путем исключения вероятности протечек горячего теплоносителя.

Первичная проверка

Данный вид опрессовки проводится по результатам монтажных работ, он контролирует целостность новой отопительной системы перед сдачей ее в эксплуатацию

Важно отметить, что эту процедуру проводят сразу после окончания сборочных работ, а лишь за тем скрывают трубопровод в плоскостях стен или пола

После того, как трубы попали под штукатурку или стяжку (первичные виды отделочных работ), можно провести повторное тестирование. Это позволит без риска использовать дорогостоящие финишные материалы, предназначенные для косметической отделки.

Плановая (периодическая) проверка

Такая проверка проводится ежегодно по завершению отопительного сезона. В ходе данного тестирования проводят осмотр и выявляют слабые места в контуре котла, а также системе трубопровода, подготавливая оборудование к следующему сезону.

Если контур, находящийся под тестовым давлением, удержал заданную отметку в течение регламентированного времени, то система прошла испытание. В противном случае необходимо искать течь и проводить ремонтные работы.

Аварийная (внеочередная) проверка

В случае обнаружения неполадок или протечек в системе отопления, выполняются ремонтные работы. Для этого необходимо спустить теплоноситель, провести тщательную промывку, убедиться, что в полостях нет солей, произвести замену поврежденных участков. Перед тем как осуществить запуск, после проведения ремонтных работ, каждый раз проводят аварийную опрессовку. Это мероприятие обеспечивает проверку контура на герметичность.

Виды насосов для опрессовки теплосети

В настоящее время существует множество видов насосов для пресса, проверяющих герметичность отопительного контура. Их следует разделить на два основных вида – электрические и ручные. Конструкция оборудования способна различаться по принципу действия.

Виды опрессовочных насосов

Различают несколько видов насосов.

Пластинчатые роторно-поступательные – в роли рабочего органа у них выступают плоские пластины, вращающиеся вместе с ротором.

Мембранные – опрессовочные насосы объемного действия. Жидкая среда перекачивается при помощи мембраны, приводимой в движение сжатым воздухом. Их преимуществом мастера считают отсутствие трущихся деталей и способность работы с агрессивными средами.

Поршневые насосы для опрессовки работают под воздействием возвратно-поступательного движения поршня – плунжера. Он всасывает рабочую среду через один клапан, нагнетает ее в трубопровод, при возвратном движении, через другой клапан. Подобное оборудование имеет высокий КПД и срок службы.

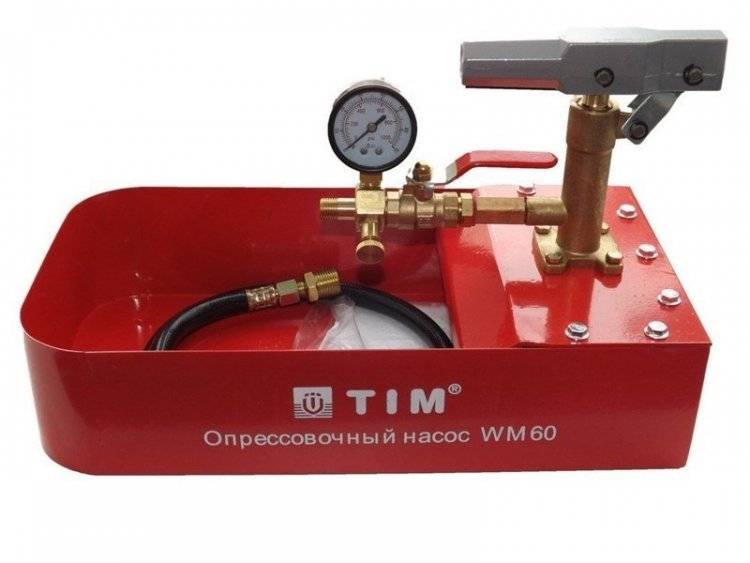

Ручные нагнетатели

Рабочее давление отопления многоэтажных построек, малоэтажных и частных домов часто отличается из-за различной протяженности трубопроводов, обеспечивающих подачу теплоносителя. Оно регламентируется согласно ГОСТу.

Для обычных домов времен Хрущева оно должно быть около 9 атмосфер, но не всегда в системе существует такое давление. Очень часто оно немного ниже из-за изношенности трубопроводов и регистров в квартирах жильцов.

Ручные насосы чаще используются в частных домах и на небольших участках теплосети, вводимых в эксплуатацию после ремонта.

Ручной опрессовщик имеет ряд преимуществ:

• относительно небольшая цена агрегата;
• дешевизна и простота в обслуживании;
• мобильность;
• эксплуатация в условиях отсутствия электроэнергии.

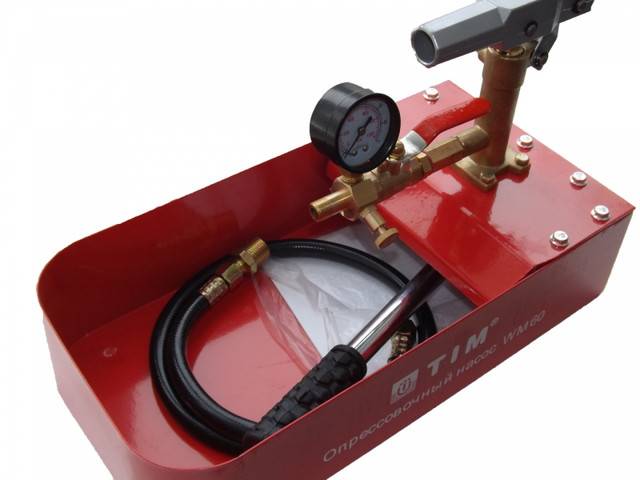

Ручной агрегат снабжен емкостью до 15 литров в зависимости от модификации

насоса для рабочей жидкости, рукавом длиной 2 метра и более, который

соединяет трубопровод с насосом и манометром. По мере проведения испытания, работник нагнетает жидкость с помощью специального рычага, постоянно следя за показаниями манометра. Соединительные шланги покрыты оплеткой, защищающей их от расширения.

Достоинством этого опрессовочного оборудования является небольшая себестоимость, надежность, легкость конструкции и простота эксплуатации. Среди недостатков необходимо отметить невысокое давление нагнетания, сложность проведения гидроиспытаний для линий большой протяженности. Максимальное рабочее давление ручных опрессовщиков доходит до 25 атмосфер, в зависимости от модели агрегата.

Для испытания теплосетей с большой протяженностью трубопроводов – многоэтажные дома, большие промышленные помещения – целесообразнее использовать электронасосы.

Насосы с электроприводом

Электрический опрессовыватель используется на профессиональном уровне при вводе в эксплуатацию отопительного контура нового здания и для профилактики, особенно перед ежегодным включением теплосети.

Электрический насос способен поддерживать давление до 60 атмосфер. Существуют агрегаты, работающие с давлением до 500 атмосфер в высоконапорных сооружениях, а также обслуживающие длинные отопительные магистрали с поддержанием постоянных параметров.

Часто в комплект электрического насоса для опрессовки входит:

• Емкость 20 литров.
• Глицериновый манометр.
• Два шланга – всасывающий и нагнетательный, а в некоторых моделях есть дренажный шланг, их длина может варьироваться от 2 до 10 метров и более.
• Трубка байпасного клапана для выставления нужного давления во избежание разбалансировки системы нагнетания.

Скорость подачи рабочей среды от 2,9 до 25 л/мин и более.

Среди положительных моментов работы с этим оборудованием является:

• большая производительность;
• уменьшение физического труда работников, обслуживающих сети;
• автоматизация всего процесса опрессовки;
• возможность постоянно поддерживать давление в теплосетях.

Недостатком надо считать высокую себестоимость опрессовочного насоса и громоздкость при транспортировке.

Установка насоса и его применение

Перед установкой нагнетателя, необходимо детально изучить инструкцию и схему подключения. На первом этапе контур заполняется водой с температурой 5 градусов и выше. Подсоединяется опрессовщик при помощи шланга к системе, часто применяется резьбовое соединение, всасывающей емкости с рабочей средой. Испытания проводятся при плюсовой температуре в помещении.

Контроль давления желательно осуществлять несколькими манометрами, установленными в разных точках трубопровода. Во время испытаний нельзя устранять проявившиеся дефекты в контуре. При достижении рабочего давления теплосети, необходимо сбросить воздух с помощью воздуховодов или вентилей, после чего продолжать испытание необходимое время.

Необходимо сделать свободный подход к манометрам, а также к проблемным участкам трубопровода и к самому насосу для правильной фиксации показателей.

Как выбирать ручной опрессовщик?

Основной фактор, влияющий на выбор ручного насосного оборудования – это предполагаемый ресурс, или количество проверок, которые выполняются за время эксплуатации агрегата. Устройства с ручным управлением стоит приобретать, если не предполагается их систематическое и регулярное использование, особенно в промышленных сетях с большими объемами проверочных жидкостей.

Данная разновидность аппарата пользуется спросом в строительной, монтажной, ремонтной сферах, успешно применяется в домашнем хозяйстве и в быту для проверки герметичности водопроводных установок, мини-котельных, отопительного оборудования.

Установка и применение насоса

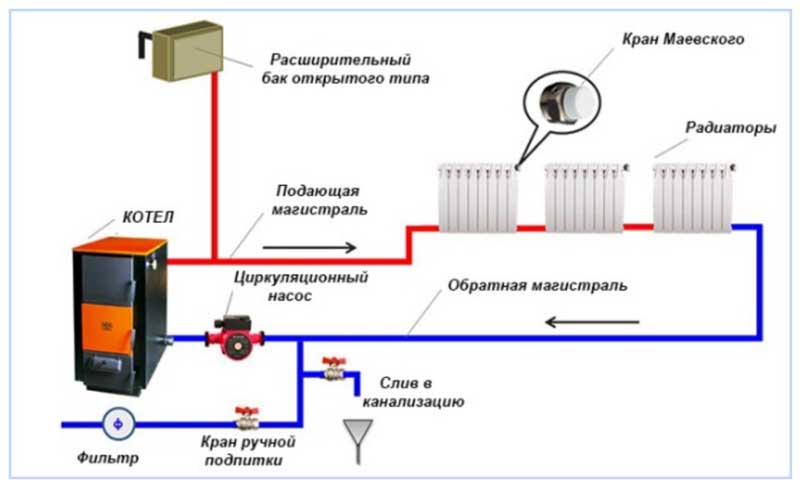

Схема опрессовки системы отопления

Опрессовочные аппараты и гидропрессы различного калибра используют для проведения испытаний систем отопления и водоснабжения, а также сантехнических установок. С их помощью проверяют целостность отдельных участков и выявляют различные неисправности. В первую очередь тестирование при помощи опрессовщика проводят во время сдачи системы в эксплуатацию. Во время монтажа элементов из полипропилена, полиэтилена или металлопластика в местах креплений могут образовываться зазоры. В дальнейшем любое из этих мест способно стать причиной утечки в процессе эксплуатации.

При помощи насоса можно быстро обнаружить участки с высоким риском возникновения протечки. Внутри системы создается давление с уровнем гораздо выше максимального рабочего. Если трубы способны выдерживать его в течение нескольких часов, это говорит о том, что они будут долго работать в нормальном режиме. Насос помогает оценить и качество проведенных ремонтных работ. Все элементы трубопровода, например, стояки, обязательно проверяют перед запуском, заставляя работать в условиях повышенного давления. Перед работами необходимо подготовить систему, если она является автономной, понадобится выключить теплогенератор.

В неавтономной системе участок, который будет проверяться, перекрывают при помощи кранов

Важно позаботиться о том, чтобы теплоноситель был слит. После контур системы заполняют водой, нагретой до температуры не более 45 градусов, в процессе заполнения воздух начнет постепенно уходить. На следующем этапе подсоединяют компрессор для опрессовки, доводят давление до рабочей отметки и осматривают участок на предмет повреждений

Затем давление постепенно увеличивают и оставляют на нужном уровне на 10-15 минут. Уровень давления регулируется при помощи манометра. Все места осматривают на предмет утечек, проверяют радиаторы, арматуру и стенки труб, исправность всех кранов и клапанов

На следующем этапе подсоединяют компрессор для опрессовки, доводят давление до рабочей отметки и осматривают участок на предмет повреждений. Затем давление постепенно увеличивают и оставляют на нужном уровне на 10-15 минут. Уровень давления регулируется при помощи манометра. Все места осматривают на предмет утечек, проверяют радиаторы, арматуру и стенки труб, исправность всех кранов и клапанов.

Профилактическая опрессовка систем позволяет предотвратить возможные утечки и аварии, выявить и ликвидировать повреждения на ранних этапах. Пресс гидравлический ручной либо электрический для опрессовки трубопроводов дополнительно помогает определить степень износа труб и предполагаемые сроки их замены.

Работа насоса во время проверки системы на прочность

Опресовочный насос должен имитировать гидравлический удар – резкий скачок давления, вследствие быстрого закрытия запорной арматуры либо появления воздуха в системе отопления.

Для создания давления, но выше рабочего, в наполненную систему подключается насос для пресса, нагнетающий рабочую жидкость по трубопроводам в течение определенного времени.

Во всех опресовочных насосах существуют ограничители, помогающие избежать превышения необходимого давления.

Проверка на прочность системы отопления с помощью воздуха проводится компрессором. Присутствие утечек на соединениях трубопровода и в подозрительных местах проверяется мыльным раствором.

Где подобное оборудование используется

Зачастую такое оборудование, как опрессовочный насос, необходимо для проверки герметичности сантехнической, водоснабжающей и отопительной систем. Его принято использовать:

1. После окончания ремонтных работ в установленном порядке производится повторная проверка системы для того, чтобы определить полное отсутствие неисправностей. При замене таких элементов как трубы и стояки система также проверяется в условиях повышенного давления.
2. Непосредственно перед сдачей системы в эксплуатацию (начало отопительного сезона). Для соединения полипропиленовых труб используются низкотемпературные пайки. В случае применения металлопластиковых и полиэтиленовых – фитинги. Каждое место соединения спустя какое-то время может стать местом образования утечки. Для проверки их наличия устройство создает внутри системы определенное давление, которое и позволяет выявить неисправность. Для этого в течение нескольких часов давление повышается в два раза (по сравнению с рабочим) и если трубы выдерживают его, то их работоспособность находится на оптимальном уровне.
3. Периодическая проверка систем позволяет выявить возможные слабые места, в первую очередь касающиеся износа и коррозии.

Особое внимание всегда уделяется проведению проверок труб, которые относятся к канализационной системе. При наличии самотечной системы небольшие протечки возможны (не более нескольких капель), но все они будут находиться на стыках

После того, как в систему подается такой объем жидкости, который приравнивается к показателю водоразбора, небольшие капельки могут превратиться в ручейки. При повышении давления будут постепенно выявляться все слабые места и проблемные участки, которые нуждаются в дальнейшем ремонте. Отопление в доме должно быть выполнено максимально качественно, так как от этого будет зависеть уровень комфорта всех жильцов.

Схема проведения необходимых работ не должна вызвать никаких сложностей даже у новичка, а некоторые виды ремонтных работ можно провести и самостоятельно, не привлекая посторонних. Схема работы отопительных систем может отличаться в зависимости от этажности дома и количества квартир, однако основной принцип работы все же остается неизменным. Осенью, перед плановым включением, система отопления должны быть проверена методом опрессовки, что позволит выявиться даже малейшие поломки уже на ранних стадиях. Нет необходимости в приобретении дорогостоящего оборудования, так как в большинстве случаев пригодится маленький и такой удобный ручной опрессовочный насос для отопления.

Принцип работы и назначение ручного опрессовочного насоса

Проверку отопления на герметичность можно производить при помощи накачки в магистраль воздуха или жидкости, в первом случае для подачи воздуха используют компрессоры для опрессовки трубопроводов. Недостатком воздушного метода является сложность выявления протечек в трубах обжима, устройство трубопровода позволяет легко подключать испытательное оборудование с использованием различного вида жидкостей.

При гидравлических испытаниях отопительных систем в магистрали опрессуемой ручным насосом для опрессовки, система работает в течение нескольких часов под высоким давлением. По способу его нагнетания данное оборудование можно разделить на две большие группы: ручные и электрические.

Рис. 2 Принцип работы основного узла механического опрессовщика — плунжерного насоса

Ручной опрессовочный насос имеет простую конструкцию в виде герметичного резервуара для воды с плунжерным поршнем, нагнетающим давление с помощью шарнирно присоединенного к нему прочного рычага.

Для контроля работы агрегат оборудован манометром, после накачки жидкости с нужным давлением рабочая камера изолируется от общей системы с помощью отсечного крана.

Ручные опрессовщики предназначены для проверки небольших контуров, их часто используют на дачах или в загородных домах. От своих электрических аналогов они отличаются невысокой стоимостью и медленной работой.

Стандартный напор в отопительный системе лежит в диапазоне 1 — 1,5 бара, типовой ручной опрессовщик способен накачать жидкость под давлением в 60 бар., что достаточно для большинства бытовых гидравлических испытаний.

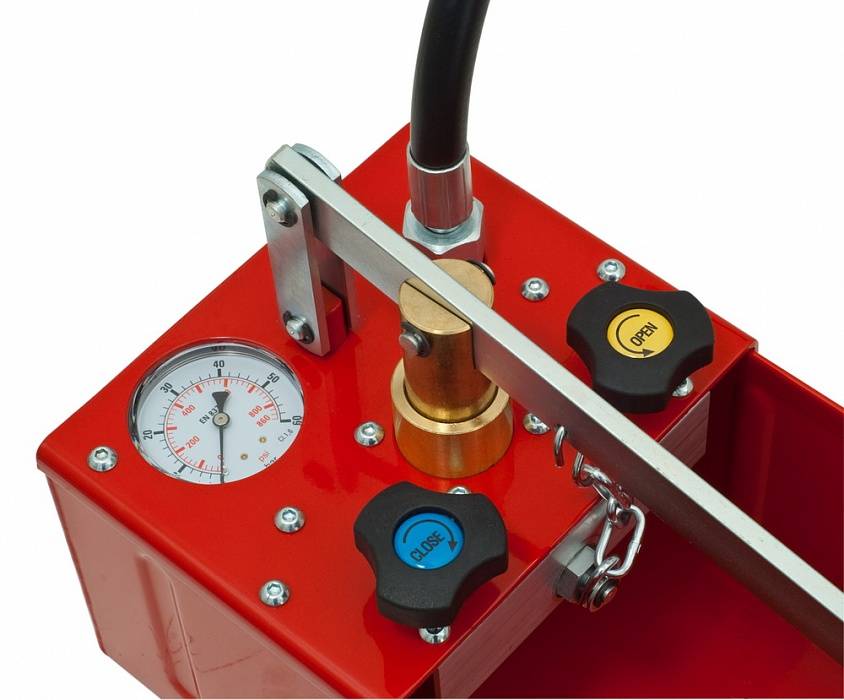

Рис. 3 Гидравлический опрессовщик — вид изнутри

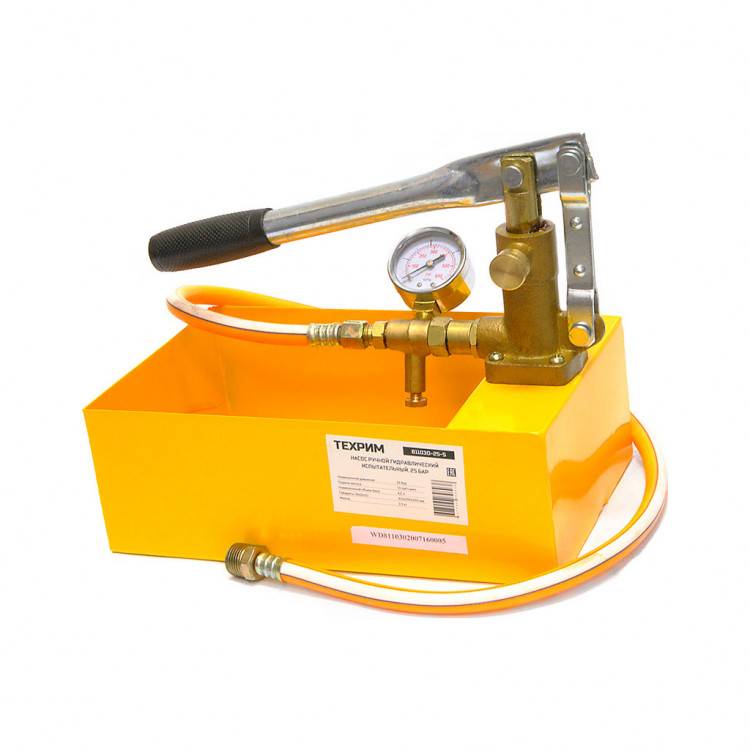

Ручные насосы

В многоэтажных домах довольно часто встречается такое явление, что из-за неординарной протяженности ЖК (жилищно-коммунальных) сетей, которые отвечают за перенос тепла в квартиры, случается утечка.

Согласно нормативам ГОСТа, дома хрущевского типа должны быть под давлением 9 атм., но из-за названной выше причины оно не всегда такое. Главным источником такой утечки является относительный износ труб.

Поэтому насосы ручного типа больше используется в домах частного типа, так как они не содержат сложно разветвленных и длинных коммуникаций.

Из плюсов ручного насоса следует особо отметить то, что стоит он совсем недорого, а простота обслуживания и его мобильность делают из него отличного помощника. Такие модели, как правило, оснащаются емкостями с объемом не более 15 л. Длина их рукава составляет от двух метров и выше. Покрыт он специальным защитным слоем, который не позволяет ему расширяться. Именно этот рукав, изготовленный из высококачественных и прочных материалов, является соединительным элементом сети, насоса и установленного на него манометра.

Нагнетание жидкости происходит при помощи рычага, приводимого в действие мускулатурой человека.

Единственным недостатком такого оборудования является относительно низкая скорость, из-за чего проведение опрессовочных работ с большими объемами коммуникационных сетей затруднительно. Максимальное давление, которое может создать такой насос, составляет 250 атм. Существуют модели ручных опрессовщиков и до 1300 атм.

Для того чтобы эксплуатировать сети многоэтажек или крупных комплексов, будет целесообразно воспользоваться электрическими насосами.

Особенности электрических насосов

Электрические опрессовщики, в отличие от ручных, комплектуются силовыми агрегатами. Электродвигатели активируют работу насосного оборудования. Для тестирования систем с высокими показателями давления, такие насосы подойдут гораздо лучше, чем ручные.

Электрические модели запускаются нажатием одной кнопки. При этом каких-то физических усилий от оператора не требуется. Предел давления в системе гораздо выше. При этом необходимые показатели давления можно удерживать достаточно долго. Кроме того, электрические насосы мобильны и функциональны.

К недостаткам такого оборудования относится высокая цена, недоступная для частных сантехников. Использовать электроопрессовщик можно только при наличии напряжения в сети. По сравнению с механическими, электрические модели весят достаточно много и более габаритны.

Таким образом, ручные и электрические опрессовочные насосы подходят для использования в разных системах и, в общем, дополняют друг друга. Оборудование первого типа подходит для небольших коммуникационных сетей, в то время как насосы второго типа используются в системах высокого давления.

Использование механического либо электрического оборудования является обязательным при выполнении гидравлических испытаний. Тестирование систем отопления, подачи воды и газа бытовых и промышленных объектов позволяет избежать серьёзных проблем в будущем. Ручные опрессовочные насосы активно используются и дают возможность проверить герметичность небольших коммуникационных систем, позволяя сэкономить средства заказчику испытаний.
