Резьбонарезные патроны

Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

  • корпус;
  • гайка с обоймой;
  • винтовой хвостовик с левой резьбой;
  • шарикоподшипник между гайкой и хвостовиком;
  • кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

Читать также: Степлер строительный электрический профессиональный

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Возможности применения

Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:

  • Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
  • Рассверливание заранее просверленных отверстий под больший диаметр.
  • Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
  • Развертка отверстий конической и цилиндрической формы.
  • Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
  • Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
  • Нарезание резьб метчиком на всю глубину или на её часть.
  • Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Патрон сверлильный

Сверлильный патрон – это основной элемент оснастки сверлильных и токарных станков, а также электрического, пневматического и ручного инструмента, предназначенный для крепления металлорежущего инструмента с цилиндрическим хвостовиком на шпиндель. В основном это сверла различного диаметра, а также развертки, зенкера, фрезы, метчики и другой инструмент.

Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

  • корпус;
  • гайка с обоймой;
  • винтовой хвостовик с левой резьбой;
  • шарикоподшипник между гайкой и хвостовиком;
  • кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Виды фиксации инструмента

Существует несколько основных видов фиксаторов инструмента для сверлильных станков:

  • Трехкулачковый патрон для зажима цилиндрического хвостовика.
  • Двухкулачковый патрон. Применяется при малых нагрузках для инструментов небольшого диаметра.
  • Быстросменные устройства с коническим хвостовиком.
  • Самоустанавливающиеся фиксирующие устройства. Применяются для расточки предварительно просверленных отверстий.
  • Предохранительные фиксаторы применяются для работы с метчиками при подготовке резьб.
  • Реверсивные патроны для сверлильных станков. Применяются при нарезании резьбы на оборудовании без обратного вращения шпинделя.

Возможности применения

Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:

  • Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
  • Рассверливание заранее просверленных отверстий под больший диаметр.
  • Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
  • Развертка отверстий конической и цилиндрической формы.
  • Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
  • Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
  • Нарезание резьб метчиком на всю глубину или на её часть.
  • Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Общие правила эксплуатации

Для обеспечения точности при выполнении работ, долговечности оснастки, инструмента и оборудования рекомендуется следовать правилам безопасной эксплуатации:

Подбор патрона осуществляйте по минимальному и максимальному диаметру хвостовика инструмента

При выборе патрона учтите его конструкцию, особе внимание уделите способам соединения со шпинделем (номеру конуса) и фиксации инструмента. Используйте различные переходные конусные втулки для фиксации патрона и инструментов

При установке убедитесь в чистоте поверхности конуса. Перед сверлением отметьте керном центр будущего отверстия. При подборе сверла учтите вибрацию патрона, что увеличивает получаемый диаметр на 0,05 – 0,3 мм

Для высокоточного сверления используйте прецизионные патроны. Применяйте тиски, призмы и прочие фиксаторы для обрабатываемых деталей. Используйте СОЖ для охлаждения инструмента и продления срока его эксплуатации. При сверлении отверстий большого диаметра используйте инструмент меньшего размера с последующим рассверливанием.

Действующие ГОСТы

Определяет основные размеры и прочие параметры трехкулачковых сверлильных патронов ГОСТ 8522. Быстросменную оснастку регулирует ГОСТ 14077-83. Также существуют и другие стандарты, определяющие параметры всех типов сверлильных патронов.

Патрон сверлильный

Сверлильный патрон – это основной элемент оснастки сверлильных и токарных станков, а также электрического, пневматического и ручного инструмента, предназначенный для крепления металлорежущего инструмента с цилиндрическим хвостовиком на шпиндель. В основном это сверла различного диаметра, а также развертки, зенкера, фрезы, метчики и другой инструмент.

Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

  • корпус;
  • гайка с обоймой;
  • винтовой хвостовик с левой резьбой;
  • шарикоподшипник между гайкой и хвостовиком;
  • кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Виды фиксации инструмента

Существует несколько основных видов фиксаторов инструмента для сверлильных станков:

  • Трехкулачковый патрон для зажима цилиндрического хвостовика.
  • Двухкулачковый патрон. Применяется при малых нагрузках для инструментов небольшого диаметра.
  • Быстросменные устройства с коническим хвостовиком.
  • Самоустанавливающиеся фиксирующие устройства. Применяются для расточки предварительно просверленных отверстий.
  • Предохранительные фиксаторы применяются для работы с метчиками при подготовке резьб.
  • Реверсивные патроны для сверлильных станков. Применяются при нарезании резьбы на оборудовании без обратного вращения шпинделя.

Возможности применения

Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:

  • Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
  • Рассверливание заранее просверленных отверстий под больший диаметр.
  • Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
  • Развертка отверстий конической и цилиндрической формы.
  • Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
  • Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
  • Нарезание резьб метчиком на всю глубину или на её часть.
  • Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Общие правила эксплуатации

Для обеспечения точности при выполнении работ, долговечности оснастки, инструмента и оборудования рекомендуется следовать правилам безопасной эксплуатации:

Подбор патрона осуществляйте по минимальному и максимальному диаметру хвостовика инструмента.
При выборе патрона учтите его конструкцию, особе внимание уделите способам соединения со шпинделем (номеру конуса) и фиксации инструмента.
Используйте различные переходные конусные втулки для фиксации патрона и инструментов. При установке убедитесь в чистоте поверхности конуса.
Перед сверлением отметьте керном центр будущего отверстия.
При подборе сверла учтите вибрацию патрона, что увеличивает получаемый диаметр на 0,05 – 0,3 мм

Для высокоточного сверления используйте прецизионные патроны.
Применяйте тиски, призмы и прочие фиксаторы для обрабатываемых деталей.
Используйте СОЖ для охлаждения инструмента и продления срока его эксплуатации.
При сверлении отверстий большого диаметра используйте инструмент меньшего размера с последующим рассверливанием.

Действующие ГОСТы

Определяет основные размеры и прочие параметры трехкулачковых сверлильных патронов ГОСТ 8522. Быстросменную оснастку регулирует ГОСТ 14077-83. Также существуют и другие стандарты, определяющие параметры всех типов сверлильных патронов.

Нарезание внутренней резьбы магнитным сверлильным станком

Для нарезания внутренней резьбы магнитным сверлильным станком потребуются такие инструменты, как метчик и резьбонарезной патрон с необходимыми предохранительными головками, которые, как правило, входят в резьбонарезной набор. При отсутствии резьбонарезного набора можно воспользоваться прямым переходником с метчика на Weldon, но в таком случае есть риск поломки инструмента. Также непосредственно перед процессом нарезания, необходимо предварительно просверлить отверстие в детали соответствующего диаметра.

Метчик — это специальный инструмент для нарезания внутренней метрической резьбы в сквозных и глухих отверстиях. Как правило, метчики идут комплектом по две штуки: один черновой — для первичного нарезания резьбы, другой чистовой — для финишной обработки отверстия. Отличие одного метчика от другого в том, что режущая поверхность чернового метчика выражена не так ярко, как чистового.

Черновой и чистовой метчики

Важно! Метчики должны быть изготовлены из качественного материала! У дешевого китайского инструмента режущая кромка быстро затупится, нарезать резьбу не получится. Метчик просто застрянет в материале, т.к

сработает механизм защиты в предохранительной вставке

С его извлечением проблем будет намного больше, чем с покупкой нового инструмента

сработает механизм защиты в предохранительной вставке. С его извлечением проблем будет намного больше, чем с покупкой нового инструмента.

Резьбонарезной патрон и предохранительные вставки

Для нарезания резьбы потребуется резьбонарезной набор. Такой набор включает в себя резьбонарезной патрон с хвостовиком конус Морзе и комплект быстросменных вставок (втулок) для установки метчиков.

В патроне имеются системы защиты от перегрузки и осевой компенсации шага резьбы. Вставки имеют механизм регулировки крутящего момента, что позволяет предотвратить поломку инструмента (при увеличении момента метчик останавливается), а так же выполнить качественную резьбу. Вставки имеют удобный механизм быстрой смены метчика обеспечивая при этом его надежную фиксацию.

Резьбонарезной патрон применяется в магнитных сверлильных станках как с реверсом вращения шпинделя, так и без него. Разница в том, что магнитный сверлильный станок с реверсом обеспечивает переключение с правого вращения на левое, что позволяет удобно вывести метчик обратно из отверстия, не вынимая его из патрона.

Набор резьбонарезной M12-M24 с предохранительными вставками

Какого диаметра брать сверло под отверстие, в котором будем нарезать резьбу?

Подходящий диаметр сверла подбираем в зависимости от диаметра резьбы и ее шага. Рекомендуемые значения диаметров отверстий приведены в конце статьи.

Процесс нарезания резьбы

Для глухой резьбы необходимо включить правое вращение и «утопить» метчик в отверстии, после его остановки — переключить направление вращения на левое и метчик плавно выйдет обратно по своей резьбе. Без реверса такой резьбы выполнить невозможно.

Для сквозной резьбы при правом вращении проходим метчиком насквозь вниз в нужной детали, и потом переключением на левое вращение проходим медленно вверх. Для сквозной резьбы в магнитных сверлильных станках без реверса после прохода метчика, его необходимо будет извлечь вручную, прежде чем продолжить работу.

Рекомендации по процессу нарезания резьбы

Резьбу необходимо выполнять на низких оборотах. При этом нельзя делать резких движений, метчик должен идти очень плавно!

Обязательно следует обильно использовать смазывающую охлаждающую жидкость (концентрат СОЖ) в магнитных сверлильных станках с интегрированной системой ее подачи, или же смазывать извне специальными воском, пастой или пеной.

Патрон для нарезания резьбы на сверлильном станке

Патроны резьбонарезные с головками предохранительными предназначены для нарезания различных типов правой и левой резьбы метчиками. Применяются на сверлильных, фрезерных, токарных станках и станках типа обрабатывающий центр. Резьбонарезные патроны имеют механизмы осевой компенсации, позволяющие компенсировать разность между подачей станка и шагом метчика, предусмотрен механизм быстрой смены головок предохранительных на другой диаметр метчика. Головка имеет встроенную предохранительную шариковую муфту с механизмом регулировки передаваемого крутящего момента для нарезания резьбы в различных материалах, что позволяет предохранить метчики от поломки (при увеличении момента метчик останавливается). Это наиболее целесообразно и незаменимо при нарезании резьб в глухих отверстиях, труднообрабатываемых материалах, при нарезании резьб с мелким шагом. Головка имеет механизм быстрой смены метчика с надежной фиксацией в течении нескольких секунд.

Патроны резьбонарезные/ Threading chucks

Патроны предназначены для крепления предохранительных головок, обеспечивают быструю смену предохранительных головок. Осевая компенсация погрешностей подачи станка и шага метчика F – растяжение / extension F1 – сжатие/ compression

ТУРБ 00223728.001-98.

Хвостовик Shank

Обозначение Item

D нарезания резьбы D of thread

К*

L

F

F1

l

d

кг, kg

Головки предохранительные/Tapping heads

Применяются совместно с патронами резьбонарезными. Предназначены для крепления правых и левых метчиков.

Преимущества:

  • обеспечение качественного нарезания резьбы;
  • наличие встроенной предохранительной муфтыпредотвращает от поломок метчика в случае слишкомбольшого увеличения крутящего момента (например, метчикдостигает дна глухого отверстия);
  • наличие механизма регулировки крутящего момента,быстрой смены и крепления метчика**.

ТУ РБ 00223728.011-98.

Обозначение Item

Хвостовик Shank

D

d

l

l1

d1х

D нарезаемых резьб/D of thread

Крутящий момент Нм** по стали 45 153…203 НВ Torque Hm** On steel 45 153…203 Hm

кг,kg

Метрической, Мм Metric, mm

Дюймовой, дюймы Inch, inches

Трубная цилиндр., дюймы ГОСТ 6357-81 Pipe straight, Inches GOST 6357-81

Предельное отклонение крутящего момента ± 10 %/ max. diviation of torque ± 10 %.

* Поставляется по спецзаказу/* Available on special oder. ** Ключи для регулировки крутящего момента поставляются по спецзаказу. Номер чертежа 7812-4041.

Устройство и принцип работы/ Structure and principle of work

1 – корпус/ corps; 2 – втулка/ sleeve; 3 – шарики/ balls; 4 – пружина/ spring; 5 – поводок/ leash; 6 – шарики/ balls; 7 – пружины тарельчатые/ discsprings;8 – кольцо/ ring; 9 – гильза/ bush; 10 – гайка/ nut; 11 – кольцо замковое/ inter lockring; 12 – заглушка/ cap; 13 – шайба/ washer

Метчик устанавливается в квадратное отверстие корпуса 1 и втулку 2. Зажим метчика производится шариками 3 при перемещении втулки 2 пружиной 4. Крутящий момент к корпусу 1 от резьбонарезного патрона передаётся поводком 5 через шарики 6, поджатые кольцом 8 и тарельчатыми пружинами 7 в лунки корпуса. Регулировка крутящего момента обеспечивается изменением величины деформации тарельчатых пружин 7 при вращении гайки 10. Головка предохранительная поставляется с отрегулированным крутящим моментом, обеспечивающим нарезание указанной на головке резьбы в стали 45, 153…203 HB по ГОСТ 1050-88. Величина крутящего момента для других сталей определяется эксперементально и регулируется вращением гайки 10, согласно паспорта изделия.

Порядок настройки и работы:

При нарезании резьбы в сталях с механическими свойствами, отличающимися от стали 45, необходимо выполнить следующее: — расчётным или эксперементальным методом (с помощью динамометрического ключа) определить момент резания Нм в данной стали необходимым метчиком; — снять замковое кольцо и произвести настройку крутящего момента вращением гайки по часовой стрелке для увеличения крутящего момента. Контроль головки на крутящий момент производится динамометрическим ключом и специальной оправкой, зафиксированной вместо метчика. После настройки головки гайку зафиксировать кольцом замковым; — после настройки головка готова к эксплуатации и правильно отрегулированная головка должна обеспечить плавное нарезание метчиком резьбы, при упоре метчика в дно глухого отверстия появление треска в головке сигнализирует о прекращении вращения метчика.

ПАТРОНЫ РЕЗЬБОНАРЕЗНЫЕ

Патроны резьбонарезные 7:24 30-50 DIN69871, MAS 403-BT для головок резьбонарезных быстросменных простых и с предохранительным устройством: M3-M12, M7-M20, M14-M36.

Патроны оснащены механизмом осевой компенсации позволяющие сгладить неравномерность скоростей подачи шпинделя и входа метчика. Для закрепления метчиков необходимы быстросменные головки ТИП 1140. Возможно применение двух видов головок: Исп I без механизма защиты и Исп. II снабженные механизмом защиты от перегрузки, предохраняющим метчик от поломки.

Для получения различных усилий срабатывания механизма защиты для различных диаметров головку с механизмом защиты можно подрегулировать ключом со штифтами.

Нарезание внутренней резьбы магнитным сверлильным станком

Для нарезания внутренней резьбы магнитным сверлильным станком потребуются такие инструменты, как метчик и резьбонарезной патрон с необходимыми предохранительными головками, которые, как правило, входят в резьбонарезной набор. При отсутствии резьбонарезного набора можно воспользоваться прямым переходником с метчика на Weldon, но в таком случае есть риск поломки инструмента. Также непосредственно перед процессом нарезания, необходимо предварительно просверлить отверстие в детали соответствующего диаметра.

Метчик — это специальный инструмент для нарезания внутренней метрической резьбы в сквозных и глухих отверстиях. Как правило, метчики идут комплектом по две штуки: один черновой — для первичного нарезания резьбы, другой чистовой — для финишной обработки отверстия. Отличие одного метчика от другого в том, что режущая поверхность чернового метчика выражена не так ярко, как чистового.

Черновой и чистовой метчики

Важно! Метчики должны быть изготовлены из качественного материала! У дешевого китайского инструмента режущая кромка быстро затупится, нарезать резьбу не получится. Метчик просто застрянет в материале, т.к. сработает механизм защиты в предохранительной вставке

С его извлечением проблем будет намного больше, чем с покупкой нового инструмента

сработает механизм защиты в предохранительной вставке. С его извлечением проблем будет намного больше, чем с покупкой нового инструмента.

Резьбонарезной патрон и предохранительные вставки

Для нарезания резьбы потребуется резьбонарезной набор. Такой набор включает в себя резьбонарезной патрон с хвостовиком конус Морзе и комплект быстросменных вставок (втулок) для установки метчиков.

В патроне имеются системы защиты от перегрузки и осевой компенсации шага резьбы. Вставки имеют механизм регулировки крутящего момента, что позволяет предотвратить поломку инструмента (при увеличении момента метчик останавливается), а так же выполнить качественную резьбу. Вставки имеют удобный механизм быстрой смены метчика обеспечивая при этом его надежную фиксацию.

Резьбонарезной патрон применяется в магнитных сверлильных станках как с реверсом вращения шпинделя, так и без него. Разница в том, что магнитный сверлильный станок с реверсом обеспечивает переключение с правого вращения на левое, что позволяет удобно вывести метчик обратно из отверстия, не вынимая его из патрона.

Набор резьбонарезной M12-M24 с предохранительными вставками

Какого диаметра брать сверло под отверстие, в котором будем нарезать резьбу?

Подходящий диаметр сверла подбираем в зависимости от диаметра резьбы и ее шага. Рекомендуемые значения диаметров отверстий приведены в конце статьи.

Процесс нарезания резьбы

Для глухой резьбы необходимо включить правое вращение и «утопить» метчик в отверстии, после его остановки — переключить направление вращения на левое и метчик плавно выйдет обратно по своей резьбе. Без реверса такой резьбы выполнить невозможно.

Для сквозной резьбы при правом вращении проходим метчиком насквозь вниз в нужной детали, и потом переключением на левое вращение проходим медленно вверх. Для сквозной резьбы в магнитных сверлильных станках без реверса после прохода метчика, его необходимо будет извлечь вручную, прежде чем продолжить работу.

Рекомендации по процессу нарезания резьбы

Резьбу необходимо выполнять на низких оборотах. При этом нельзя делать резких движений, метчик должен идти очень плавно!

Обязательно следует обильно использовать смазывающую охлаждающую жидкость (концентрат СОЖ) в магнитных сверлильных станках с интегрированной системой ее подачи, или же смазывать извне специальными воском, пастой или пеной.

Патрон для сверлильного станка: виды, описание, преимущества и недостатки

Сверлильные патроны применяются для проведения сверления не только с помощью ручного инструмента — шуруповерта, перфоратора или дрели. Они для станка имеют европейские и российские стандарты. Изделия обязаны соответствовать по жесткости крепежа, радиальному биению, типоразмеру, которое требуется для выполнения сверления с учетом плотности материала и толщины сверла. Чем обрабатываемый материал жестче, тем больше на сверло нагрузка. Неверно выбранный патрон сможет повлечь поломку сверла.

Патроны разделяются на две основные группы по способу крепления на станке:

  • резьбовое соединение со станком;
  • с помощью конуса, который соответствует в станке крепежному отверстию для конусных креплений.

Эти особенности обуславливают и отличия их внутреннего строения. Внешний конус Морзе обозначает, что и внутри находится конусное строение. Самозажимной патрон по размеру внутреннего конуса обязан в нормативных документах соответствовать стандартам. Маркировка имеет указания на ГОСТ, с учетом которых сделан патрон. Главные параметры указаны в документе 1979 года, дальнейшие могут иметь незначительные отклонения по допускам нижней границы зажима сверла и радиального биения.

Их выбор определяется с учетом необходимости проведения разных видов отверстий, самого держателя и удобства в работе с быстрой заменой инструмента. Конус Морзе, виды размеров по возможности зажима от наименьшего диаметра сверла до большего, наличие в конструкции ключа или стопорного и фиксирующего кольца для каждого типоразмера указаны в ГОСТе 8522−79.

Конструкция бывает:

  • с фиксирующим для гайки кольцом либо без него;
  • с зажимной гайкой;
  • с ключом.

Нормативные документы не ограничивают усовершенствование и доработку внешних форм, самое важное, чтобы главные параметры соответствовали. Это дает возможность во время выбора сменной втулки или сверла добиться наиболее четкого крепления сверлильного инструмента

Лишь так можно не нарушить радиального допустимого биения. Несоответствие патрона и конуса сверла провидит к увеличению погрешности, это отрицательно отражается на конечном результате работы.

Патроны для сверления бывают:

  • прецизионными;
  • быстрозажимными (самозажимными);
  • быстросменными;
  • трехкулачковыми.

Применение патронов

Сверлильные элементы используются для крепления и зажима несимметричных сложных заготовок нецилиндрической и цилиндрической формы. Причем отличают самоцентрирующиеся патроны для деталей, которые имеют осесимметричную форму, и изделия с независимыми кулачками, которые используются для несимметричных.

  • Цанговые — применяются в виде цилиндра для крепежа сверл малого диаметра с хвостовиком.
  • Конусообразные переходные втулки — применяются для закрепления устройства с хвостовиком в форме конуса, когда номер хвостовика конуса изделия не соответствует в шпинделе агрегата номеру конуса.
  • Быстросменные — используются для быстрой смены режущего механизма в процессе обработки, что повышает производительность и сокращает время работы во время изготовления отверстий.
  • Самоустанавливающиеся — применяются во время изготовления предварительно сделанных отверстий, дают возможность по оси обтачивающего отверстия центрировать агрегат.

Классификация сверлильных патронов

Существуют следующие виды:

  1. Предохранительный — для нарезания резьбы в сквозных и глухих отверстиях. Он состоит из ведомых полумуфт, кулачков муфты, регулировочной гайки, пружины и основной кулачковой муфты. Применяется как держатель для метчиков.
  2. Сверлильный быстросменный — применяется с коническим хвостовиком со сменной втулкой для сверл.
  3. Сверлильный двухкулачковый — зажимает сверло за счет внутренних зацепов сверху патрона, которые фиксируются пружиной. Чем и обусловлена его особенность использования для тонких сверл и применения во время небольших нагрузок на сверло.
  4. Сверлильный цанговый — состоит из хвостовика, который соединен с цилиндрической частью. Между хвостовиком и зажимом внутри патрона расположена разрезная втулка.

Лишь сверлильные патроны с ключом обладают необходимыми требованиями с учетом ГОСТ 8522–79 . Быстрозажимной изготавливается без конуса, однако в отличие его собрата с ключом, имеет внутреннюю резьбу, ее диапазон непременно указан в маркировке.

Особенности трехкулачкового патрона

Как правило, маркировка выглядит таким образом (на изделиях отечественных изготовителей):

  • ГОСТ 8522–79 — это обозначение в маркировке указывает однозначно на соответствие по всем характеристикам в таблице, которая была составлена в 1979 году.
  • КМ В18; В16; В12 — это обозначает конус Морзе соединительного отверстия.
  • ПСК 3−16 — это указывает на диапазон диаметров сверл в миллиметрах.

Адаптер для нарезания резьбы с помощью сверлильного станка + переходник для метчика

Сразу оговорюсь, что нарезать резьбу нужно будет вручную, а сверлильный станок здесь используется для центровки. Без станка тоже можно нарезать резьбу, но, особенно в тонком металле, метчик может «вильнуть» и резьба пойдет не так. Принцип работы прост. Метчик зажимается в патрон, деталь с отверстием располагается точно под ним. Затем нужно прижать метчик к детали и провернуть патрон. Инструменты и материалы: Для адаптера

-1 1/2 дюймовая металлическая труба; -1/2 дюймовая металлическая трубка; -Болт;

Для переходника

-1/2 дюймовый стальной стержень;

Инструмент

-Ленточная пила; -Бородок; -Дрель; -Сверла; -Метчик; -Токарный станок; -Штангенциркуль; -Пружинный зажим; -Ножовка; -Напильник; -Треугольный надфиль; -Сварочный аппарат; Шаг первый: резка трубы Труба 1 1/2 дюйма имеет внутренний диаметр, очень близкий к диаметру нижней части сверлильного патрона. Мастер отрезает 2 сантиметра трубы.

Шаг второй: токарные работы Дальше нужно обточить внутреннюю часть трубы, что бы она наделась на нижнюю часть патрона. При отсутствии токарного станка можно это сделать с помощью напильника.

Шаг третий: отверстие В боковой части кольца мастер сверлит отверстие и нарезает резьбу. Шаг четвертый: ручка Ручку мастер сделал из трубки. К трубке приварил головку болта. Теперь нужно установить метчик в патрон, а деталь зажать в тиски под метчиком. Патрон проворачивается с помощью ручки. После каждого оборота зажим ослабляется, и ручка перемещается в исходное положение.

Шаг пятый: переходник Теперь нужно сделать переходник. Дело в том, что патрон имеет три кулачка и метчик на конце четыре грани. В результате этого происходит перекос. Для изготовления переходника мастер отрезает около трех сантиметров металлического стержня.

Устанавливает переходник в патрон и маркером отмечает места расположения кулачков.

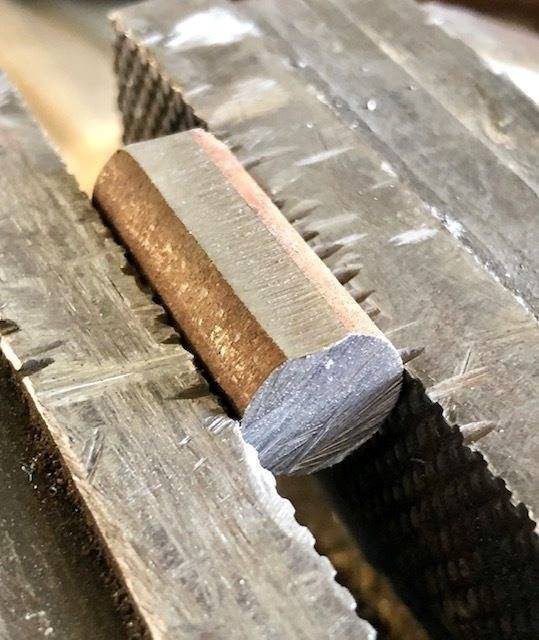

Стачивает стержень по меткам.

Точно по центру сверлит в переходнике сквозное отверстие.

Дальше нужно надфилем сделать отверстие квадратным, ориентируясь на хвостовик метчика.

Теперь нужно метчик установить в переходник, переходник зажать в патрон сверлильного станка, и можно нарезать резьбу. Такой переходник имеет и существенный недостаток, если хвостовик метчика будет другого размера, то его уже нельзя будет установить в переходник. Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
