Как отремонтировать зарядный блок шуруповерта

Устраняем проблемы с зарядкой аккумуляторов

Если вы в точности соблюдаете все вышеперечисленные правила, но аккумулятор почему-то перестал заряжаться, нужно искать причину возникновения проблемы. Для этого придется провести диагностику, включающую следующие операции:

1. Измеряем емкость аккумулятора с помощью специального оборудования. Вполне возможно, что он просто исчерпал свой рабочий ресурс и требует замены.
2. Проверяем контакты. Из-за их загрязнения зарядка может не осуществляться вообще или сильно замедляться.
3. Предпринимаем попытки несколько раз зарядить и разрядить аккумуляторы, используя специальные устройства. Иногда это помогает восстановить даже «мертвую» батарею.
4. Проверяем исправность блока питания на 12 или 18 вольт и заменяем его при обнаружении неполадок.
5. Тестируем электрическую цепь для выявления каких-либо обрывов, приведших к ухудшению работы аккумулятора, и устраняем проблемы.

В подавляющем большинстве случаев неисправности, вызывающие сложности с зарядкой АКБ, можно устранить самостоятельно. Но если никакие попытки не приносят желаемого результата, лучше обратиться за помощью к специалистам.

Режимы заряда

Номинальное напряжение Ni-Cd ячейки 1.2 В. Никель-кадмиевый аккумулятор заряжается током от 0.1 до 1.0 номинальной емкости. Это означает, что аккумулятор емкостью 5 амперчасов можно заряжать током от 0.5 до 5 А.

Заряд сернокислотных аккумуляторов хорошо знаком всем людям, держащим в руках шуруповерт, ведь практически каждый их них еще и автолюбитель. Номинальное напряжение ячейки Pb-PbO2 составляет 2.0 В, а ток зарядки свинцового сернокислотного аккумулятора всегда 0.1 C (доля тока от номинальной емкости, см. выше).

Литий-ионная ячейка имеет номинальное напряжение 3.3 В. Ток заряда литий-ионного аккумулятора, 0.1 C. При комнатной температуре этот ток можно плавно повышать до 1.0 С – это быстрый заряд. Однако, это годится только для тех батарей, которые не были переразряжены. При заряде литий-ионных батарей следует точно соблюдать напряжение. Заряд производится до 4.2 В точно. Превышение резко снижает срок службы, понижение – уменьшает емкость. При зарядке следует следить за температурой. Теплый аккумулятор следует либо ограничить током до 0.1 С, либо отключить до остывания.

ВНИМАНИЕ! При перегреве литий-ионного аккумулятора при зарядке свыше 60 градусов Цельсия возможен его взрыв и возгорание! Не следует слишком полагаться на встроенную электронику безопасности (контроллер заряда). При заряде литиевой батареи, контрольное напряжение (напряжение окончания заряда) образует приблизительный ряд (точные напряжения зависят от конкретной технологии и указаны в паспорте на батарею и на ее корпусе):

При заряде литиевой батареи, контрольное напряжение (напряжение окончания заряда) образует приблизительный ряд (точные напряжения зависят от конкретной технологии и указаны в паспорте на батарею и на ее корпусе):

Число элементов	Номинал. напр., В	По паспорту, В	Конец заряда, В
1	3.6	3.6	4.2
2	7.2	7	8.4
3	10.8	10	12.6
4	14.4	12	16.8
5	18	18	21.0

Напряжение заряда следует контролировать мультиметром или схемой с компаратором напряжения, настроенным точно на применяемую батарею. Но для “электронщиков начального уровня” реально можно предложить только простую и надежную схему, описанную в следующем разделе.

Регулятор оборотов шуруповерта и схема его элементов

В этой статье мы рассмотрим устройство шуруповерта

Уделим особое внимание таким ответственным деталям в конструкции, как регулятор оборотов шуруповерта. Кроме того, разберемся, как устроен регулятор усилия шуруповерта

Подробно опишем процесс изготовления регулятора оборотов своими руками, а также ознакомимся с такой функцией шуруповерта, как автоматическая регулировка оборотов.

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов. Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

• При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
• Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

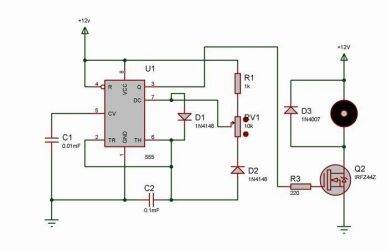

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Срок службы аккумулятора для шуруповерта

Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.

Существуют 3 разных вида аккумуляторов:

Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

• Мультиметр.
• Отвёртка.
• Очиститель электрических контактов.
• Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

1. Отсоединить инструмент от электрической розетки.
2. Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
3. Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
4. Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
5. Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
6. Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
7. Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
8. Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
10. Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Пошаговая инструкция по ремонту

В домашних условиях можно самостоятельно реанимировать аккумуляторную батарею шуруповерта. Для этого требуется открыть корпус АКБ и произвести замену элементов (или иначе говоря — банок).

Как разобрать корпус АКБ

Аккумуляторная батарея большинства шуруповертов имеет разборный корпус. Но некоторые производители для предотвращения самостоятельной замены элементов делают корпуса АКБ неразборными. Тем самым они вынуждают владельца приобрести новый фирменный АКБ. В этом случае разобрать корпус без его необратимых повреждений будет очень затруднительно.

Соединение деталей корпуса может быть выполнено с помощью винтов, защелок или клея. В первом случае разделить части корпуса можно, просто выкрутив винты с помощью отвертки.

Если детали корпуса склеены, необходимо осторожно с помощью ножа, раздвинуть детали, просунув в него лезвие. Затем надо расклинить стык, вставив в образовавшийся промежуток любой твердый предмет, подходящий по размеру

После нужно продвигаться по всему периметру корпуса. После того как корпус будет разобран, его детали нужно будет снова посадить на клей.

Находим неисправные ячейки

После того как корпус будет открыт, можно увидеть, что элементы аккумуляторной батареи между собой соединены последовательно. Для того чтобы отремонтировать аккумулятор для шуруповерта, потребуется определить неисправный элемент – обычно это один или два элемента – и произвести замену.

Длительную пайку применять нельзя, так как можно испортить элемент, если его нагреть. Особенно чувствительны к нагреву литий-ионные аккумуляторы. Если нет опыта пайки таких аккумуляторов, можно приобрести на AliExpress аккумуляторы с уже приваренными контактами.

В интернете пишут, что никель-кадмиевые аккумуляторы со временем высыхают и элемент (банку) можно восстановить — просверлить отверстие в ней и с помощью шприца залить внутрь воды. Но данный способ восстановления может привести к повреждению элемента и даже к травме, поэтому рассматривать его не будем.

Для того чтобы найти неисправные элементы, требуется проверить, какое напряжение выдает каждый элемент батареи по отдельности.

Нужно извлечь содержимое корпуса и разложить все элементы на ровной поверхности. Произвести замер напряжения будет намного проще, если обеспечить свободный доступ к каждому контакту элемента аккумуляторной батареи.

Для удобства следует нарисовать на листе бумаги схему и отмечать на ней напряжение каждого элемента. Замер напряжения производим с помощью мультиметра, предварительно выбрав режим измерения постоянного напряжения с низким пределом измерения.

Уровень напряжения для каждого никель-кадмиевого элемента должен составлять от 1,2 до 1,4 В, а для литий-ионных элементов – от 3,6 до 3,8 В.

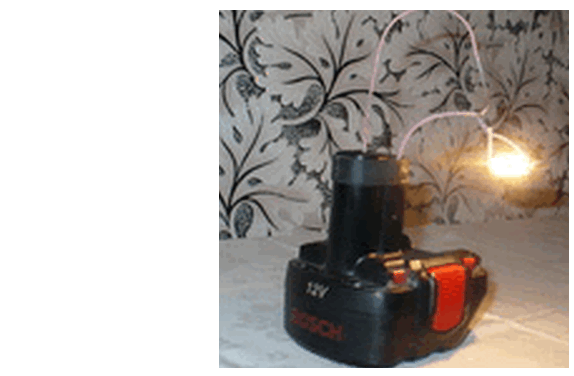

Затем следует разрядить батарею. Для этого можно подключить к ней нагрузку. Например, лампу накаливания большой мощности или можно собрать батарею и работать шуруповертом до тех пор, пока она не разрядится.

После этого батарея разбирается снова и производится замер напряжения. Если на элементах ранее были определены потери напряжения, при повторном замере показания мультиметра будут еще ниже. Следует заменить элементы, где разность показаний напряжения будет существенной: до 0,5 или 0,7 В для кадмиевых и меньше 2,5 вольт для литиевых.

Подбор элементов для замены

Также на AliExpress можно купить нужные элементы аккумуляторной батареи с уже приваренными с помощью контактной сварки дополнительными контактами. Это значительно упростит процесс замены и снизит вероятность повреждения заменяемого элемента.

Как припаять банки к батарее

Если есть опыт пайки радиодеталей, то замена поврежденного элемента питания (банки) не вызовет трудностей:

аккуратно отсоедините поврежденный элемент, разрезав соединительную пластину
При замене элемента соблюдайте полярность;
затем нужно спаять элементы между собой. Обратите внимание на время нагрева контакта – оно должно быть минимальным, что особенно важно для литий-ионных аккумуляторов. При длительном контакте такой элемент неизбежно выйдет из строя, а также может самовоспламеняться или взорваться
Поэтому движение при пайке должно быть точным и очень быстрым;
после того, как все элементы будут надежно спаяны, нужно их собрать и скрепить между собой скотчем или изоляционной лентой

Процесс сборки аналогичен разборке, но в обратной последовательности. После сборки содержимое укладывается в корпус, и крышка закрепляется шурупами или с помощью клея.

Проверка двигателя: причины поломок и ремонта

Существует несколько причин поломки якоря или статора бура. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без помех. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломки дешевых инструментов встречаются гораздо чаще. Ремонт в этом случае должен осуществляться с помощью специализированного инструмента. И будет лучше, если вы доверите эту работу профессионалам.

READ Кнопка От Болгарки В Разобранном Виде

Однако, если вы решили сделать ремонт самостоятельно, у вас наверняка возникнет вопрос. Как это сделать правильно? Как вы уже поняли, электрическая дрель «повреждена» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.

Статор изменяется следующим образом:

1. Сначала аккуратно разберите корпус устройства;
2. Снимите провода и все внутренние детали;
3. После выяснения причины неисправности мы заменяем запасную часть новой, корпус снова закрывается.

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты

Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство

Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Общие рекомендации перед проверкой аккумулятора

Непосредственно перед проверкой аккумулятора необходимо четко определить, к какому типу относится элемент питания. В зависимости от этого типа и подход может быть различен. Например, наиболее распространенные никель-кадмиевые батареи отличаются большой чувствительностью к условиям эксплуатации. Нечастые или нерегулярные полные перезаряды значительно снижают емкость аккумулятора и батарея не использует свой ресурс полностью. Более подробно типы аккумуляторов рассмотрим ниже.

Также рекомендуется полностью зарядить аккумулятор перед проверкой. Это позволит сделать более точные выводы о работоспособности устройства. Доказано, что самые точные показатели снимаются под нагрузкой. И полный заряд представляет собой весьма подходящий тип нагрузки.

Перед проверкой необходимо максимально уменьшить влияние «эффекта памяти» на устройство. Так как этот эффект появляется у батарей в случае неправильной эксплуатации, чтобы его устранить, необходимо несколько раз воспользоваться батареей по всем правилам.

Достаточно 3 раза провести циклы заряда/разряда, чтобы влияние эффекта значительно сократилось. Для ускоренного разряда лучше всего использовать лампу накаливания, которую вместе с мультиметром нужно будет подсоединить к аккумулятору.

Если все сделано правильно, то через несколько полных циклов батарея сможет восстановить свою емкость и вновь может быть использована в шуруповерте. Если же операция не помогла, значит проблема была в другом.

Никель-кадмиевый аккумулятор

Самый распространенный тип батарей. Достаточно быстро заряжаются и имеют неплохой объем. Отличаются долговечностью и устойчивостью к внешним воздействиям. Среднее число циклов зарядки/разрядки может достигать 3500. При использовании ускоренных зарядных устройств батарея не изнашивается быстрее и способна служить долгое время. Отдельно стоит отметить дешевизну таких батарей и возможность эксплуатации при температуре ниже нуля.

Но имеется и минусы, главный из которых заключается в так называемом «эффекте памяти». Батареи довольно токсичны в случае неисправности и имеют высокую скорость саморазряда. Из-за токсичности, производители сейчас процент таких устройств стараются стремительно уменьшать.

Чтобы продлить срок службы такого аккумулятора, рекомендуется перед подзарядкой его полностью разрядить.

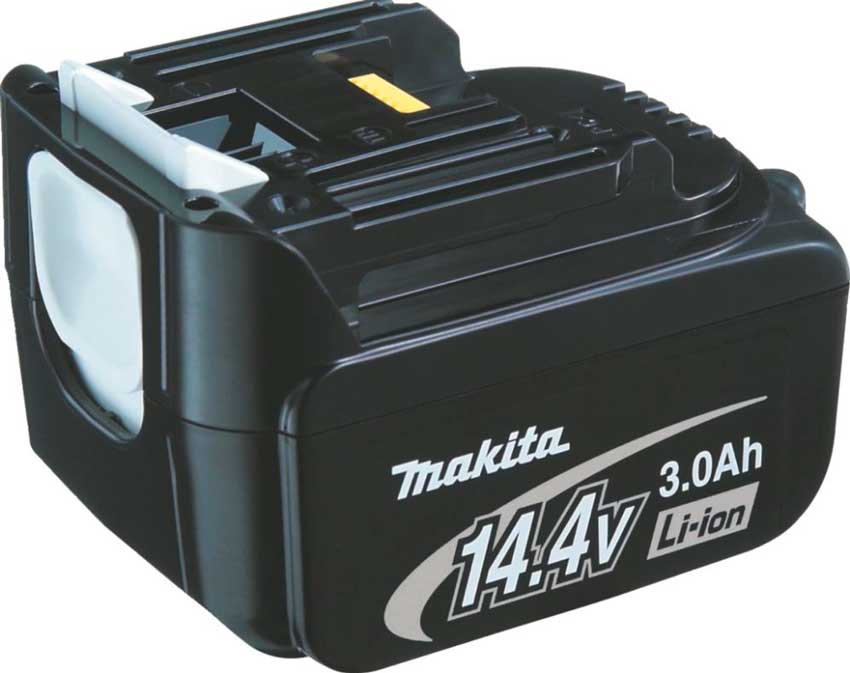

Литий-ионный аккумулятор

Гораздо более дорогой аналог, который однако имеет ряд неоспоримых преимуществ. Такие аккумуляторы используются в передовых моделях шуруповертов от известных брендов.

У таких батарей большая емкость и куда меньший процент потери заряда по причине саморазряда. Однако такие аккумуляторы строго не рекомендуется перегревать и надолго оставлять полностью разряженными. Это может привести к деградации кристаллов и выходу батареи из строя. При перегреве же есть риск взрыва такого устройства.

Как и первый вид, литий-ионный аккумулятор способен функционировать на морозе.

Самостоятельный ремонт кнопки: советы

Схема устройства редуктора аккумуляторного шуруповерта.

Ну а теперь перейдем непосредственно к процессу восстановления. Как правило, кнопку не так просто приобрести. Зачастую приходится делать предварительный заказ в сервисном центре, а затем ждать несколько недель, пока она прибудет. Именно поэтому ремонт кнопки шуруповерта своими руками актуален.

Сразу можно отметить, что провода, которые идут от кнопки, отпаивать нет необходимости. Они процессу сборки и разборки конструктивного элемента никак не помешают. Итак, шуруповерт разобран по той же самой технологии, которая была указана выше, а это означает, что кнопка находится в непосредственной близости, то есть с ней можно проводить различные ремонтные работы. Для начала стоит снять нажимной механизм. Делать это необходимо предельно аккуратно, чтобы основание не было повреждено.

Электрические компоненты шуруповерта.

Читать также: Мебельные сверла под конфирмат

Не стоит снимать прижимной механизм резким рывком. Лучше всего воспользоваться медленными вращательными движениями по часовой стрелке или против нее. Тут тоже все зависит от конкретной модели шуруповерта. Теперь можно переходить непосредственно к ремонту, точнее, к выявлению проблем, которые привели к неисправности.

На любом кнопочном изделии подобного рода имеется защитный механизм. Его нужно тоже снять. Для этого придется воспользоваться подручными инструментами, а именно плоской отверткой и ножом. Двигаясь по кругу, нужно освобождать защелки. Делается это предельно просто, поэтому не должно вызвать каких-либо проблем в работе. Теперь можно удалить кнопочную крышку, под которой находится механизм реверса. На самом деле сам элемент включения пока не виден. До него придется еще добираться.

Для этого необходимо взять в руки паяльник и канифоль. Она способствует разогреву места пайки, что приводит к разъединению деталей. В данном случае нужно разделить два отсека между собой. Сначала паяльник погружается в канифоль, а затем прислоняется к месту разъединения. В результате этих манипуляций механизм из единого целого разделяется на две части. Вот только теперь можно попробовать подобраться к выключателю. Для этого снимается с соответствующего отсека крышка. Теперь отсек включения шуруповерта становится полностью открытым человеческому взору.

Этапы разборки кнопки шуруповерта.

Далее, нужно аккуратно извлечь механизм со своего законного места, при этом придерживая возвратную пружину, устанавливаемую здесь в обязательном порядке. Теперь можно посмотреть внутрь. Каждый человек в этот момент невооруженным глазом способен увидеть, что все контактные площадки стерлись в процессе эксплуатации. Основной причиной тому чаще всего является низкое качество металла, который используется для создания этих площадок. В результате того, что материал разрушается, его пыль постепенно оседает между контактами. Это приводит к тому, что те поверхности, которые некогда являлись диэлектриками, становятся электрическими проводниками. В этом зачастую и кроется причина самопроизвольного включения электроинструмента.

Так как причина выявлена, соответственно, остается ее только устранить. Делается это достаточно просто. С помощью самых примитивных и простых материалов стоит удалить пыль с поверхности диэлектриков. Для этого можно использовать самую обыкновенную вату. Ее желательно предварительно смочить в спирту. Если данный метод не помогает удалить остатки пыли, то придется пустить в ход нож. С его помощью можно попытаться поскоблить контакты. Некоторые для этих целей применяют наждачную бумагу, но этого делать не рекомендуется, так как поверхностям контактов может быть нанесен непоправимый вред. То есть в данном случае получается, что ремонт становится не во благо, а сводит весь результат к отрицательному значению.

Как проверить на исправность аккумулятор

Если первый визуальный осмотр АКБ неисправностей не выявил, то для окончательного диагноза надо попробовать зарядить батарею на другом заряднике. Так можно стопроцентно локализовать проблему – если аккумулятор на другом ЗУ тоже не заряжается, то неисправность в нем, а если заряжается – значит, все дело в зарядном.

В качестве окончательной проверки можно измерить напряжение на клеммах АКБ – если после попытки пополнения энергии напряжение на них заметно меньше номинального напряжения шуруповерта (в большинстве случаев оно указано на корпусе АКБ), то аккумулятор неработоспособен.

В видео наглядно показан способ проверки.

Как заряжаются аккумуляторы шуруповертов: правила, время, тонкости

Каждый мастер, который постоянно работает с электрическими инструментами, должен знать о том, как зарядить аккумулятор шуруповерта, чтобы батарея служила дольше, и как правильно эксплуатировать батарею в течение отведенного ей срока.

Если инструмент используется в первый раз, рекомендуется обязательно провести зарядку аккумулятора. Когда шуруповерт лежит на складе или в магазине без применения, аккумуляторы всегда разряжаются, и об этом нужно всегда помнить при покупке.

Если вы стали обладателем никель-кадмиевого аккумулятора, обязательно зарядите и разрядите его троекратно перед работой. Это нужно для оптимизации показателей емкости АКБ. После этого будет требоваться стандартная зарядка. С никель-металлгидридной батареей можно провести ту же самую манипуляцию.

Самые «беспроблемные» в данном случае — литий-ионные батарейки. Эффект памяти у них не выражен, и заряжать их можно, не доводя до полного разряда.

Рекомендуется соблюдать несколько общих правил зарядки, которые можно отнести ко всем аккумуляторам шуруповертов:

• Заряжать АКБ следует при температурах не ниже +10°С и не выше +40°С.
• Никель-металлгидридные аккумуляторы имеют свойство быстро нагреваться. Поэтому за процессом зарядки всегда нужно следить во избежание перегрева.
• Помните о том, что другие батарейки тоже нагреваются, особенно, если температура в помещении очень высокая.
• Позаботьтесь о возможности охлаждения элементов во избежание их выхода из строя.
• Не оставляйте батарейки в заряднике, если вы их не заряжаете.
• Хранить аккумулятор лучше, если вынуть его из шуруповерта, с которым не планируется работать в ближайшее время.
• Если батареи долго не используются, не забывайте их подзаряжать раз в месяц. Это позволит не допустить глубокого разряда, который может фатально сказаться на показателях их емкости.

На вопрос о том, сколько времени заряжать аккумулятор шуруповерта, ответить можно так:

• небольшая подпитка АКБ может длиться 30 минут,
• максимально оставлять батарею на зарядке можно в течение 7 часов.

Время, в течение которого нужно заряжать тот или иной инструмент, всегда указывается в инструкции по его эксплуатации. И это всегда рекомендуется тщательно соблюдать.

Важно помнить о том, что зарядные устройства бывают разные. Есть ЗУ с индикатором уровня заряда, что позволяет контролировать процесс и понимать, когда он заканчивается

По окончании зарядки следует ее сразу остановить, чтобы не принести аккумулятору вреда.

Для шуруповертов разного вида ЗУ тоже бывают разными:

• стандартный, обычный «зарядник» — подходит для инструментов любительского типа,
• импульсный — более мощный, входит в комплектацию профессиональных инструментов, может зарядить шуруповерт в течение часа.

Как выявить неисправность зарядного устройства

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания. Ведь намного чаще из строя первой выходит батарея инструмента. Как проверить аккумулятор на исправность, подробно описано в этом материале. Самый простой способ убедиться в том, что требуется ремонт зарядного устройства шуруповерта — это включить в розетку блок питания, и посмотреть на индикаторы. Обычно каждый зарядный блок имеет индикаторную подсветку, по которой выявляется восстановление заряда аккумулятора (заряжает ли блок аккумуляторную батарею). Если индикаторы не светятся, значит блок с высокой вероятностью неисправен, и требуется его ремонт. Однако и здесь не нужно делать поспешные выводы. Чтобы убедиться в неработоспособности блока зарядки от шуруповерта, надо проделать такие действия:

Взять в руки тестер или мультиметр
Включить блок питания в розетку
Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием

Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В
Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу)
Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

• Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
• Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
• Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Есть еще один вариант развития событий — прибор показывает значения выше номинала, указанного на зарядном блоке. Такие ситуации редкостные, и если блок выдает напряжение, выше чем указано на блоке питания, то это может вывести из строя батарею или снизить ее ресурс. В таком случае нужно также прибегнуть к ремонту зарядного от шуруповерта. Если проверка мультиметром подтверждает неисправность зарядного блока, значит пора приступать к поиску неисправности.

Как надо делать «заряд-разряд » аккумулятора шуруповерта? Как часто? Как стереть «эффект памяти»?

На, что особенно следует обращать внимание?

Как правильно хранить аккумуляторы, если один в шуруповёрте, а запасной — отдельно?

Надо ли мерять напряжение, если да, то как часто?

Тут важно учитывать какие аккумуляторы установлены на шуруповёрте (я имею в виду по типу), а так же новый это инструмент, или заряжаем старый. Если на Вашем шуруповёрте установлены никель-кадмиевые аккумуляторы (батарея), то да, у них есть тот самый «эффект памяти»

Если на Вашем шуруповёрте установлены никель-кадмиевые аккумуляторы (батарея), то да, у них есть тот самый «эффект памяти».

Что бы довести уровень ёмкости таких аккумуляторов до должного уровня, их надо не менее трёх раз полностью зарядить и полностью разрядить, таким образом уберёте «эффект памяти» и батарея прослужит долго.

И другое дело литий-ионные аккумуляторы, им «прокачка» не нужна и у них нет «эффекта памяти».

Такие аккумуляторы сразу после покупки инструмента просто заряжаем и всё на этом.

Они не любят глубокой разрядки, поэтому подзаряжать надо периодически, даже если не пользуетесь шуруповёртом длительное время.

При зарядке любых аккумуляторов надо соблюдать температурный режим, температура должна быть в диапазоне от + 10-и, до +40-а градусов.

Ну и самое главное, читайте инструкцию к конкретной модели купленного шуроповёрта там есть информация о правильной его зарядке.ш

В настоящее время никель-кадмиевые аккумуляторы занимают первое место по популярности среди производителей электроинструментов.

Ni-Cd аккумуляторы имеют малый вес, незначительные габариты, сравнительно низкую стоимость, но при всем этом обладают одним существенным недостатком, так называемым « эффектом памяти».

Сейчас на две минуты оторвитесь от чтения посмотрите это видео, чтобы лучше понять, что такое «эффект памяти» и как он возникает.

То есть, в появлении этого эффекта виноваты мы сами, неправильно обслуживая аккумулятор — не дождавшись полного разряда мы ставим его на зарядку, да еще и усугубляем положение, не давая ему полностью зарядиться, прекращаем зарядку. Вот аккумулятор и «запоминает» эти значения и работает в пределах этих величин.

Отсюда вывод: нужно соблюдать режим эксплуатации аккумулятора — доводить батарею до максимально полной разрядки, а уже только потом заряжать ее рекомендованными производителями параметрами.

Аккумуляторную батарею, «заболевшую» эффектом памяти, «вылечить» можно .

Для этого есть специальные зарядные устройства, которые после подключения батареи сначала подключают ее к нагрузке, рассеивая остаток заряда, а затем уже включается блок зарядки.

Можно «вылечить» батарею и своими силами. В этом случае нужно к клеммам аккумулятора подключить 12-вольтовую лампочку мощностью 5 Вт и дождаться, пока она погаснет. После чего следует зарядить батарею полностью.

Провести таких циклов предстоит не два и не три, возможно придется и десяток раз проделать эту процедуру и, хотя полного восстановления первоначальной емкости получить вряд ли удастся, но работать батарея будет лучше — это факт!

Обычно, покупая шуруповерт, мы стремимся выбрать такой, в комплекте которого два аккумулятора и, естесственно, возникает вопрос, как хранить временно неработающий аккумулятор?

Аккумулятор, оставленный без работы на недолгое время (неделя-другая), можно хранить при комнатной температуре полностью заряженным, но не в шуруповерте.

Если перерыв в работе предстоит большой (около месяца), то его следует разрядить, но не полностью, иначе в нем возникнут необратимые процессы. Достаточно поработать шуруповертом до той стадии, когда будет заметно сокращение числа оборотов при полной нагрузке и отправить на отдых. Перед применением нужно законсервированному аккумулятору произвести цикл « полный разряд — полный заряд».

При хранении аккумулятора без работы более месяца, необходимо проводить вышеуказанные циклы ежемесячно.

Выпрямитель для шуруповерта своими руками

Выпрямитель необходим для преобразования переменного тока в постоянный. Он функционирует за счет полупроводниковых диодов, которые играют роль преобразователей. Чтобы проанализировать работу устройства, применяют осциллограф.
Главным в изготовлении выпрямителя является правильный выбор диодов. Для использования в блоке питания подойдут элементы с показателями обратного тока до 10 ампер. Количество диодов равно 4, и их следует устанавливать по мостовому типу. Если применять схему на одном полупроводнике, полезное действие блока снижается вдвое.

Это важно: запрещено работать с электрическими элементами, находящимися под напряжением. Перед тем как совершать какие-либо манипуляции, нужно убедиться, что прибор отключен от сети.

Как проверить на исправность зарядное устройства

Самый первый метод диагностики – визуальный осмотр. Так можно определить механические повреждения корпуса, сетевого шнура, а также окисление и коррозию контактов. Если все в порядке, зарядное устройство надо включить в сеть 220 вольт. Практически все блоки оснащены индикаторами наличия питающего напряжения, которые светятся даже без установленной батареи.

Индикация включения в сеть зарядного устройства.

Если реакция в виде свечения лампочки после включения в сеть отсутствует, а напряжение в розетке заведомо есть, надо исключить перегорание индицирующего светодиода. Для этого придется замерить постоянное напряжение на выходе зарядного устройства.

Если его нет, надо проверить, приходит ли 220 вольт на входные клеммы зарядного устройства. Если шнур съемный, то его можно прозвонить мультиметром на целостность. Если нет – придется открыть корпус ЗУ и прозвонить от вилки до точек соединения с платой зарядника.

Если напряжение сети на плате присутствует, то есть основания предполагать выход из строя схемы управления зарядника.
