Ремонт насосных станций

Немного о регулировке реле

Не забывайте о всей серьезности регулировки реле – это деликатная процедура, относиться к которой нужно к крайней осторожностью. Одна незначительная ошибка в регулировке может привести к повреждению всей системы, а это – потерянное время и деньги на ремонт

К тому же гарантия не предусматривает поломки агрегата в таких случаях.

Как производится регулировка реле давления

Изначально необходимо достичь оптимального давления в гидроаккумуляторе. Сделать это можно, отключив насосную станцию от питания и слив всю скопившуюся жидкость в баке. Теперь, используя специальный компрессор с датчиком, создайте в нем оптимальный уровень давления. Затем снимите крышку над реле, получив при этом полный доступ к маленькой и большой регулировочной пружине.

Установка минимального давления достигается путем поворота большой пружины: для увеличения показателя – по часовой стрелке, для его уменьшения – против.

Как вы смогли убедиться, с большей частью неисправностей вы сможете справиться собственными руками, не прибегая к помощи специалистов. Это поможет вам сэкономить деньги и, самое главное, даст вам новый опыт в работе с насосными станциями.

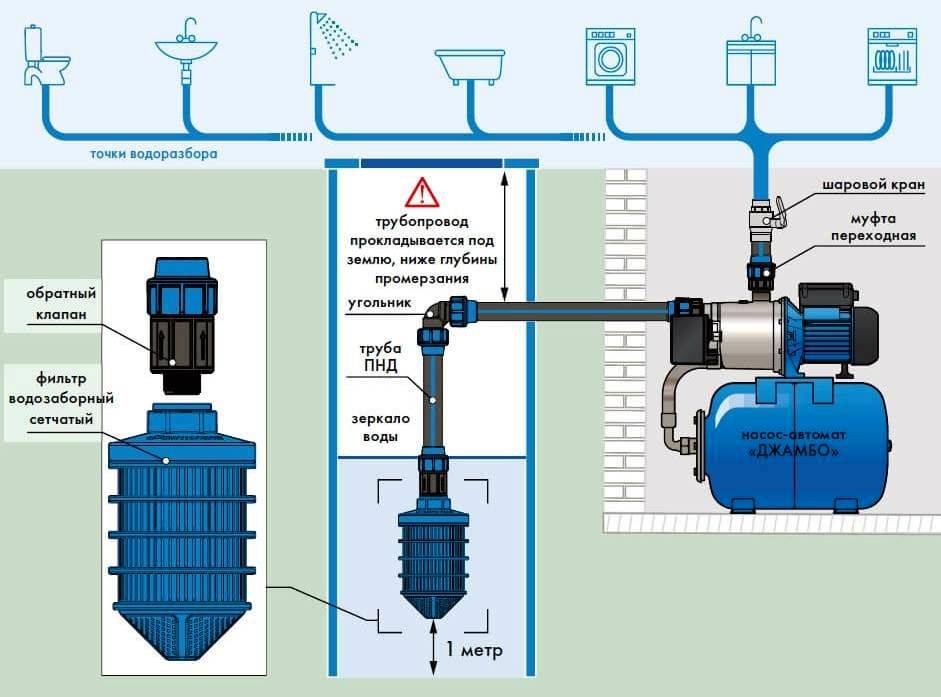

Рекомендации по установке и эксплуатации насосных станций

Если установку станции провести в соответствии с рекомендациями, то в процессе эксплуатации будет возникать меньше поломок.

Советы:

  • Трубопроводы сделаны из пластика, поэтому при монтаже они не должны перекручиваться, чтобы не снижалась их пропускная способность. ­
  • Все места стыковки проверяются на герметичность. ­
  • В качестве разъемного соединения рекомендуется использование «американки», которая хорошо себя зарекомендовала. ­
  • Установка обратного клапана носит обязательный характер. Желательно снабдить узел защитной сеткой, чтобы исключить попадание грязи. ­
  • Трубопровод опускается ниже поверхности уровня воды в колодце на 30 см. Расстояние до дна должно оставаться 20 см, чтобы не захватывать снизу грязь. ­
  • Диаметры труб закладываются большего размера, если вода транспортируется из дальнего источника. Максимальная глубина уровня жидкости не должна превышать 4 м. ­
  • В систему лучше вмонтировать защиту от сухого хода.

В процессе обслуживания устройство не требует вмешательства человека. Исключение составляет гидроаккумулятор. Здесь ежемесячно проводится проверка уровня давления воздуха и подкачка его в случае необходимости. Стравливается лишний, чтобы не уменьшался полезный объем площади бака. Периодически просматривается реле, зачищаются контакты, убирается накопившаяся грязь.

При наличии насосной станции, чтобы она меньше доставляла хлопот, следует проводить регулярно техническое обслуживание. В первую очередь, это касается гидроаккумулятора. Постоянно следить за герметичностью системы. Устранять мелкие неисправности и в случае необходимости проводить крупные ремонты своими руками.

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Источник

Принцип действия

Схема работы выглядит следующим образом:

  • Производитель настраивает прибор на самый низкий предел давления в 1.4 Бар и на высокий – 2.8 Бар. Когда в гидроаккумуляторе давление меньше минимального предела, контакты сомкнуты, и насос начинает накачивать воду в мембранный промежуточный бак.
  • После того, как давление превысит верхний предел, в работу вступает пружинный клапан, который срабатывает и размыкает контакты в реле. В таком случае подача воды будет прекращена.
  • При появлении водоразбора мембрана начинает опустошаться, и когда давление снизится и достигнет минимального порога, контакты реле снова замкнуться и насос начет работать.

Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.

Но готовые изделия могут не подойти по ряду причин:

  • Недостаточная емкость гидроаккумулятора.
  • Напор насоса мал и его не хватает для обеспечения подачи воды на требуемую высоту.
  • Используется глубинный насос, который требуется опускать в скважину.

Перед покупкой и подключением советуем изучить все технические характеристики:

  • Диапазон по давлению – от 1 до 4,65 Бар.
  • Диапазон температуры – от 0 до +42 градусов.
  • Перепад давления (минимальный) – 1 бар.
  • Питание – 220 В.
  • Диаметр штуцеров – 15, присоединение – ¼ .

Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.

Ремонт своими руками

Рассмотрим этапы некоторых ремонтных работ.

Замена груши гидроаккумулятора

Часто проводится ремонт путем замены мембраны. Для этого проводится демонтаж гидроаккумулятора и самого уплотнительного элемента:

  1. Фланец снимается.
  2. Мембрана вынимается.
  3. Бак промывается.

Замена мембраны в насосной станции

После этого новая мембрана устанавливается на свое место. Заключительный этап ремонта – сборка и установка расширительного бака на свое место.

Регулировка реле давления

К сожалению, эта деталь не поддаётся ремонту, ее можно только заменить или отрегулировать. На корпусе датчика есть два штурвала. Большой служит для поднятия давления в системе. Маленький регулирует интервал включения насоса. Подкручивая их, выбираете диапазон работы устройства.

Реставрация или замена крыльчатки

  1. Для замены рабочего колеса необходимо разделить двигатель и камеру подачи воды, открутив несколько болтов на фланце.
  2. Крыльчатка крепится на штоке и прижимается гайкой.
  3. Откручиваем ее и снимаем диск.
  4. Сборку производим в обратном порядке.

Замена гидроаккумулятора

  1. Расширительный бак имеет вид металлического бочонка с запайным корпусом. Внутри груши расположен резиновый мешок, в который при повышении давления в системе поступает вода.
  2. Если диагностика выявила поломку именно в гидроаккумуляторе, его нужно снять, открутив контргайку на шланге, ведущем в насос.
  3. Заменяемая деталь в баке — это ниппель для накачки воздуха и резиновый мешок для воды.
  4. Замена происходит путем откручивания тыльной крышки груши.

Замена сальника

  1. Следуя пункту 3, разбираем насос.
  2. Сняв крыльчатку, доберемся до сальника.
  3. Снять его можно, нагрев или расплавив газовой горелкой или строительным феном.
  4. Остатки грязи или ржавчины счищаем и запрессовываем новый сальник.

Замена подшипника

  1. Следуя инструкции, указанной выше, совершаем поэтапный полный разбор устройства.
  2. Вытаскиваем якорь двигателя через заднюю крышку.
  3. На валу расположены два подшипника, по обоим концам стержня.
  4. Чтобы вынуть их, вал придется нагреть горелкой.

Новые кольца надеваем на старое место, предварительно почистив стержень от ржавчины.

2 Модельный ряд оборудования

В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:

  • Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
  • Marina APM — насосы для скважин глубиной до 50 м;
  • Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.

Рассмотрим каждую из представленных линеек подробнее.

2.1 Marina CAM

Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.

Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.

Среди станций с оптимальным соотношением цена/качество выделим:

  • Marina Cam 80/22;
  • Marina Cam 60/25;
  • Marina Cam 100/25.

Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м 3 /час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.

Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м 3 /час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.

2.2 Marina APM

Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.

Технические характеристики:

  • напор — до 20 м;
  • пропускная способность — 2.4 куб/час;
  • мощность центробежного двигателя — 1100 Вт;
  • диаметр подающего патрубка — 1″.

АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.

2.3 Типовые неисправности и ремонт

Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:

  1. Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
  2. Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
  3. Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.

Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.

Вышеприведенная схема демонстрирует стандартное реле давление насосов Марина. На нем, под пластиковой крышкой корпуса, расположены две пружинки. Большая из них вращается по часовой стрелке, она отвечает за минимальное давление в баке, при котором станция включается. Вращая маленькую пружину мы настраиваем максимальное давление, по достижению которого насос отключается.

Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.

Разборка насоса

Демонтировал насосную станцию целиком, и вытащил из подвала дома. Теперь можно в удобной обстановке разбирать её.

Я не стал сразу снимать насос целиком, с гидроаккумулятора, а сначала, снял всё что можно.

Сначала, снял защитный кожух вентилятора охлаждения электродвигателя. Он снимается не сложно. Просто аккуратно поддевая его понемногу, от двигателя, прокручивая вал, чтобы не было перекоса. Это удобно делать «плоской» отверткой, или металлической пластиной. Не делайте резких усилий, чтобы не сломать вентилятор.

Далее, я попытался открутить болты, стягивающие корпус электродвигателя. Увы, смог открутить только один. Три болта отломились, и в дальнейшем, предстоит дополнительные проблемы, по их извлечению.

Корпус насоса прикручен болтами из нержавейки. Болты рассчитаны под ключ «шестигранник».

Но, и тут не повезло! Два болта не пошли. Ключ просто «слизал» грани болта. Пришлось действовать радикально – резать!

За годы эксплуатации, корпус насоса изъела коррозия. Дюралевый корпус местами покрыт язвами. Пришлось прилагать усилия, чтобы снять корпус насоса. Благо, съёмная часть насоса, выполнена из нержавейки!

Наконец, насос разобран.

Предположения, по поводу подшипника оправдались. Вышел из строя передний подшипник. Смазка из него высохла, и при работе «на сухую», подшипник начал рассыпаться.

Осталась ещё одна непростая задача – снять рабочее колесо насоса. Почему непростая? Опять же, из-за многих лет работы.

Гайка крепления рабочего колеса открутилась нормально. Однако же, само колесо снять не получалось. Пробовал с помощью наставки и молотка, выбивать вал ротора – ничего. Колесо выходило только на половину. Уже расплескался вал ротора, и никак. Пришлось просто разбить колесо. Только тогда получилось снять втулку из сплава меди, шпонку.

В последствии, обработал болгаркой развальцованный вал, и перенарезал леркой резьбу.

Вал ротора насоса наконец освобождён, для дальнейших действий.

Так как у меня нет специального съёмника, и сам подшипник уже не пригоден, «снял» я его, с помощью болгарки. Аккуратно сделал надрезы на наружном кольце, затем ударом молотка разбил. То же и с внутренним кольцом подшипника проделал.

Ремонт насоса

К сожалению, отремонтировать насос своими руками не так просто. Это все-таки электроприбор. После длительной эксплуатации и, если насосная станция долго не работала, к примеру, была законсервирована на зимний период, то иногда при включении насос начинает гудеть, а его ротор при этом не вращается. Основная причина данной неисправности – заклинило подшипники электродвигателя, потому что в них проникла влага. При длительном хранении на поверхностях подшипников образовалась коррозия. Она-то и мешает крутиться им.

Детали насосной станции

Самый простой способ запустить насос – это сдвинуть с места его ротор. Что для этого можно сделать.

  • Необходимо снять заднюю крышку агрегата, где установлена крыльчатка для охлаждения прибора.
  • Можно попробовать от руки крутануть крыльчатку. Если она поддалась, то также от руки надо раскрутить вал электродвигателя, а затем включить сам насос, нажав на кнопку «Пуск».
  • Если от руки крутануть не получилось, тогда придется снять крыльчатку с вала мотора и попробовать крутануть его при помощи разводного, но лучше газового ключа.

Конечно, лучше бы вскрыть мотор насоса и смазать подшипники. Но своими руками, если вы никогда это не делали, лучше ничего не открывать и не разбирать конструкцию прибора. А тем более заниматься заменой подшипника водяного насоса.

Замена крыльчатки

Точно такая же ситуация, то есть, мотор гудит и не вращается, может возникнуть по причине заклинивания рабочего колеса, которое также называют крыльчаткой. Оно располагается внутри рабочей камеры, и между ним и корпусом насоса очень маленький зазор. Именно после долгого хранения рабочего агрегата в этом зазоре образуются наросты ржавчины, которые и становятся причиной заклинивания ротора.

Можно проблему решить, раскрутив вал, как и в случае с подшипниками. Но если это не помогло, то значит, рабочее колесо крепко прикипело к корпусу. И лучше всего его заменить на новое. Как провести замену крыльчатки насосной станции?

  • Рабочая камера насоса состоит из двух частей, которые соединяются между собой четырьмя болтами. Поэтому их надо открутить и отсоединить одну часть от другой. Как снимается крыльчатка
  • Крыльчатка насажена на вал электродвигателя. Чтобы ее снять, необходимо открутить прижимную гайку, которая ее держит.
  • Так как вал вращается в подшипниках, то болт просто так не открутить. Необходимо зафиксировать сам ротор.
  • Поэтому надо снять заднюю крышку и крыльчатку вентилятора.
  • Затем зажать задний конец вала, к примеру, все тем же газовым ключом, а с другой стороны разводным ключом открутить гайку.
  • Постучав слегка молотком по крыльчатке, надо поддеть ее отверткой и стащить с вала.
  • На ее место устанавливается новая крыльчатка, и все операции производятся с обратной последовательности.

Вот так можно ответить на вопрос, как снять крыльчатку с насосной станции. Скажем прямо, что сложность данной операции заключается в том, что при длительной эксплуатации рабочее колесо может прикипеть к валу. Поэтому перед тем как его демонтировать, необходимо смазать место соединения, к примеру, техническим маслом или обычной водой.

Ремонт сальника

Кстати, при произведении замены крыльчатки, надо обязательно провести ремонт сальника насосной станции. Если уж рабочая камера открыта, то стоит все проверить в ней досконально. Уязвимым место в этой части является сальник, который отделяет рабочую камеру от отсека, где расположены электрические части мотора насоса. Он состоит из двух частей: один располагается внутри рабочей камеры, второй в электрическом отсеке.

Сальник в насосе

Поэтому сначала снимается первая часть, для чего надо снять стопорное кольцо, которое сальник подпирает. Сам резиновый элемент снимается от руки.
Со второй частью сложнее. Придется вытащить из статора ротор электродвигателя. Для этого надо открутить четыре болта с задней стороны мотора, снять крышку вместе с ротором. Просто вытягиваете его на себя, держась за крышку.
Далее снимается вторая часть сальника.
Сборка производится с обратной последовательность

Здесь очень важно при вытаскивании и вставлении ротора в статор не повредить медную обмотку.

Как видите, ремонт насосной станции своими руками (замена сальника, крыльчатки) – процесс не самый простой. Но если в нем разобраться, то можно обойтись и без мастера. Кстати, если уж вскрыли электродвигатель, то тут же смажьте его подшипники. Но чаще всего в данных конструкциях подшипники имеют закрытую конструкцию, поэтому при плохой их работе лучше детали поменять.

Несколько замечаний о регулировке реле давления

Если значения реле давления для компрессора в гидроаккумуляторе отличаются от нормы, станция выйдет из строя, сгорит двигатель. При этом гарантийному ремонту агрегат не подлежит.

Кроме того, происходит износ движущихся компонентов станции, что значительно меняет давление, поэтому по истечении времени обязательно требуется корректирование показателей, ремонт реле, замена деталей.

Начальная заводская настройка реле в процессе длительного использования изменяется, так как пружины растягиваются.

ПОСМОТРЕТЬ ВИДЕО

Ремонт гидроаккумулятора, двигателя, бака надежнее поручить специалисту, так как нужные запчасти кнасосным станциям выбрать непросто, ввиду исключения устаревающих моделей приборов из производства.

Другие неисправности

В процессе эксплуатации насосной станции можно столкнуться и с иными неполадками, которые тоже можно ликвидировать самостоятельно.

Насос постоянно без отключений качает воду

Чаще всего такая неисправность возникает по причине плохой регулировки реле, посредством которого обеспечивается фиксация уровня давления в системе трубопроводов. Две разные пружины используются для регулировки реле:

  • пружина маленького размера служит для регулировки разницы показателей давления между минимальным значением и максимальным;
  • пружина большого размера устанавливает максимальные и минимальные пределы для включения и отключения насоса.

Если узел автоматики насосной станции используется продолжительное время, то может происходить растягивание пружин, следствием чего становится сбивание показателей, установленных при начальной регулировке. Помимо этого установка может не отключаться при длительной эксплуатации станции происходит износ движущих частей насоса, а максимальные показатели создаваемого давления уменьшаются. Кроме этого, после долгой работы следует уменьшить максимальный показатель давления, для чего следует выполнить регулировку положения большой пружины. Это должно позволить устройству периодически отключаться .

Также нарушения в работе регулировочного реле могут возникать по причине сужения его выходного отверстия, которое при продолжительной эксплуатации станции может забиваться отложениями, содержащимися в перекачиваемой жидкости. В этом случае, чтобы аппарат мог отключаться, необходимо снять реле и прочистить его.

Станция не включается

Если вы столкнулись с такой проблемой, то ее причиной может быть либо отсутствие электричества в сети, либо падение напряжения в системе. Поэтому необходимо выполнить проверку электричества в цепи и напряжения, для чего следует использовать тест.

Если насосная станция подключена правильно, а в сети есть электричество, то поломка может быть связана с пробоем обмотки электрического двигателя. Если это имеет место быть, то происходит остановка электродвигателя и появляется характерный запах горелой изоляции. Если именно эта неисправность стала причиной невозможности включения станции, то для ее устранения необходимо заменить электродвигатель новым.

Насосное устройство издает гул, но при этом не вращается

При длительном простое насосной станции владельцы чаще всего сталкиваются с такой проблемой.

  • Когда станция некоторое время не используется, то колеса ротора могут прикипеть к внутренней поверхности насоса. В этой ситуации необходимо попробовать вручную провернуть вал насоса. Если своими силами вы не можете стронуть ротор с текущего положения, то в этом случае придется разобрать корпус прибора и ликвидировать дефект крыльчатки – ее застревание.
  • Причиной такой неисправности может быть и выход из строя конденсатора, который располагается в клеммной коробки насоса. Такая проблема характерна не для всех двигателей,а только для тех, подключение которых происходит по трехфазной схеме. Для выявления неисправности и устранения используют тест электрики.

Ремонт гидроаккумулятора

К неисправностям насосной станции для дома относится и нерабочее состояние гидробака. Начнем с того, что это стальной бак, внутрь которого установлена резиновая мембрана в виде груши. Именно в нее и попадает вода. Между грушей и стенками корпуса гидроаккумулятора находится воздух под давлением 1,5 атм. При увеличении объема груши увеличивается и давление воздуха, которое выталкивает воду, создавая напор в водопроводе при выключенном насосе.

Итак, о возможных неисправностях гидробака насосной станции.

  • Самое простое – это может произойти утечка воздуха. От этого насос будет часто включаться и выключаться. Проверить можно так: снимается задняя крышка из пластмассы, на ниппель устанавливается манометр, которым определяется давление. Эту процедуру надо делать при пустом баке. Если давление намного ниже 1,5 атм, то надо воздух накачать в мембрану. Это можно сделать обычным насосом через ниппель. Закачка воздуха в гидроаккумулятор
  • Самое сложное – это порвалась мембрана для насосной станции. Поэтому ее придется заменить. Кстати, определить, что она порвалась, очень легко. Нужно открыть ниппель, и если из него полилась вода, то причина ясна.

В ремкомплект для насосных станций мембрана не всегда входит. Поэтому ее надо выбирать по паспортному объему гидроаккумулятора. После чего можно переходить к замене.

Для этого надо открутить шесть болтов передней крышки гидробака. Она легко снимается, а под ней и располагается груша. Она просто вытаскивается из емкости, после чего надо просто установить на ее место новую. Крышка устанавливается на место и прикручивается все теми же болтами. После чего необходимо закачать воздух внутрь бака. Это делается с задней стороны через ниппель. Давление отслеживается манометром, установленным у передней крышки.

Замена мембраны

Внимание! Заменяя мембрану, необходимо проверить, в каком состоянии находится внутренняя полость гидроаккумулятора. При длительной работе в таком состоянии в баке может собраться грязь, песок и так далее

Поэтому рекомендуется его перед установкой новой груши промыть и просушить.

Почему так важно давление станции

Насос обеспечивает доставку жидкости со дна гидротехнического сооружения в систему водоснабжения. Чтобы вода поднималась с достаточной скоростью и в требуемых объемах, необходимо поддерживать давление. Заметить, что оно изменилось, можно по внешним признакам. Так, при ослаблении напора воды предполагают ухудшение работы агрегата или изменение в самом гидротехническом сооружении.

Регулировка давления выполняется с помощью гидроаккумулятора. Благодаря этому элементу системы снижается частота включений и отключений насоса. Гидроаккумулятор представляет собой накопительный бак, создающий необходимое давление благодаря силе упругости воздуха. Совместная работа насосного агрегата и гидроаккумулятора регулируется при помощи реле. При существенном падении давления реле включает насос.

Насос не обеспечит напор достаточной силы, он должен использоваться вместе с гидроаккумулятором и реле давления. При такой комбинации элементов системы обеспечивается непрерывная подача воды в трубопровод, а оттуда – к сантехническим приборам. Рекомендуется устанавливать насосную станцию на объектах, где люди проживают постоянно (частный дом). На даче можно использовать только насос.

Как регулировать давление в системе

Если не качает насосная станция воду, то возможно неправильно отрегулировано в ней давление.

Реле давления показано на фото, по которому можно сориентироваться как закачать воздух в насосную станцию.

Порядок работ заключается в следующем:

  • Отключается оборудование.
  • Сливается вся жидкость из гидроаккумулятора.
  • Давление воздуха в баке регулируется через ниппель с помощью автомобильного насоса с манометром или компрессором. При этом величина давления должна быть минимум 90% от необходимого для включения оборудования.
  • Перед тем как накачать воздух в насосную станцию снимается крышка на реле давления. Для этого откручивается пластиковый винт и меняется сила затяжки соответствующих пружин узла.Вращением гайки Р осуществляется регулировка давления, чтобы включить насос – его нижнего значения. Вращением гайки по часовой стрелке – давление увеличивается, против – уменьшается.Вращением гайки ΔР происходит регулирование диапазона рабочего давления между его верхним и нижним значениями. Расширить этот диапазон можно повернув элемент по часовой стрелке, сузить – против.
  • После проделанной регулировке станция подключается к электросети, предварительно залив в нее воду. По манометру контролируется показания давления.
  1. обесточить насос и удалить всю воду из бака, воспользовавшись специальным краником или ближайшим к устройству;
  2. такую процедуру нужно проводить до трех раз подряд.

Удалять воду из мембраны своими руками нужно не реже одного раза в два месяца. Как закачать воду в насосную станцию хорошо показывает видео в этой статье.Своевременное проведение профилактических мероприятий, контроль реле давления в системе способствует длительной работе насосной станции.

Основным элементом любой системы автономного водоснабжения является насосная станция, которая, как и любое другое техническое устройство, может периодически выходить из строя. Для того чтобы вернуть насосное оборудование в работоспособное состояние, можно воспользоваться услугами специализированных компаний либо выполнить ремонт насосной станции своими руками. Однако прежде чем приступать к ремонту такого достаточно сложного в техническом плане оборудования, необходимо выявить причины, по которым насосная станция для воды не функционирует.

Причин неисправностей в насосной станции существует достаточно много. Связаны они могут быть с отсутствием электропитания, неправильной подачей воды из источника водоснабжения, поломкой самого насоса, выходом из строя гидроаккумулятора или элементов, обеспечивающих автоматическое управление оборудованием. Многие из таких причин, приводящих к тому, что станции водоснабжения не работают или функционируют некорректно, можно выявить и устранить в домашних условиях, причем для ремонта не потребуются профессиональные навыки и сложное оборудование.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
