Ремонт бензопилы дружбы своими руками

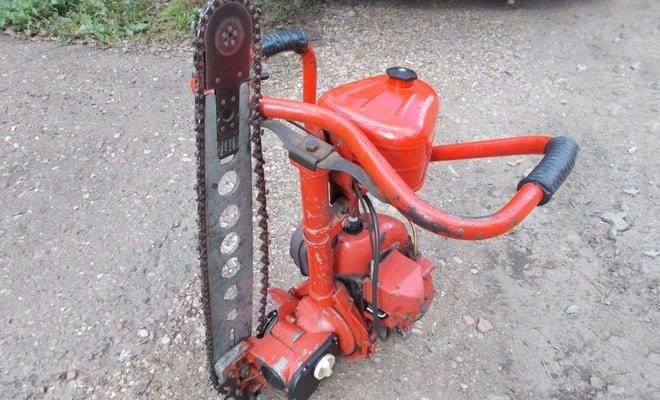

Устройство бензопилы Дружба

От большинства современных бензиновых переносных пил, отечественные модели марки Дружба выделяются усиленной заводской конструкцией, отдельные элементы и сборные механизмы которой посажены максимально плотно и близко друг к другу. Это, а также повышенная надежность штатного устройства объясняется достаточно просто – цепные пилы Дружба предназначались исключительно для решения самых сложных задач. Их нередко использовали для валки крупных лесных деревьев, спиливания толстых сухих веток, а также для работы в экстремальных погодных условиях

Именно по этим причинам производитель уделял большое внимание надежности и выносливости своей техники, при этом жертвуя такими параметрами, как экономичность, эргономичность, легкость и компактность

В основу каждой из бензопил марки Дружба вложен тяжелый выносливый двигатель, мощностные и тяговые параметры которого зависели от модификации инструмента. Двигатель бензоинструмента предварительно состоит из покрытого сплошным хромированным сплавом цельнометаллического алюминиевого цилиндра, сборных коленвала и шатуна, а также долговечного алюминиевого поршня, в штатных канавках которого расположены 2 заводских кольца. В нижней части двигателя предусмотрен стальной картер, защищающий силовой агрегат от механических повреждений.

Бензопила Дружба 2 и ее новые модификации оборудованы воздушным принудительным охлаждением. Поток холодного воздуха проникает в моторный отсек цепного инструмента под действием вентилятора центробежного типа. Это обеспечивает быструю стабилизацию рабочей температуры мотора даже во время использовании пилы под воздействием прямых солнечных лучей.

Топливная система бензопилы Дружба состоит из емкого бензинового бака, карбюратора КМП-100А, а также топливных трубок. Своевременная подача бензина из бака в карбюратор производится самостоятельно, без участия оператора.

Все бензиновые пилы марки Дружба оснащены высокоточной системой зажигания, включающей магнето с высоковольтным проводом, а также встроенной свечи. Первичная и вторичная обмотка системы установлена на трансформаторе, состоящем из сердечника. Свеча системы зажигания выделяется неразборным устройством. Нормальный рабочий зазор между ее электродами составляет от 0,6 — 0,7 см.

В конструкцию каждой из бензиновых пил марки Дружба входит центробежная фрикционная муфта. В ее основу вложен ведущий диск, обод которого оснащен двумя чугунными разрезными кольцами. Ведомый диск механизма укомплектован Г-образным ободом.

Редуктор бензопилы Дружба состоит из корпуса, внутри которого на шариковых подшипниках установлены ведущее и ведомое зубчатые колеса. Хвостовик ведущего колеса оснащен ведомой частью сцепления, а хвостовик ведомого – приводной звездочкой пильной цепи. Своим корпусом редуктор соединен с картером силового агрегата при помощи специального разъемного хомута. Отдельные части хомута фиксируются зажимом, который позволяет ослабить штатный хомут во время поворота редуктора с установленными режущими органами.

Для стабильной распиловки древесины бензопила Дружба оборудована заводской шиной и цепью. Для крепления направляющей к редуктору в конструкции бензопилы предусмотрена шпонка, шпилька и гайка с ручкой. За самостоятельное натяжение цепи в устройстве бензопилы отвечает штатный механизм. Для более плавного хода режущей гарнитуры модели марки Дружба оснащены амортизирующим элементом, расположенным на свободном конце штатной шины.

Ремонт системы зажигания бензопилы «Дружба-4»

Эксплуатация бензопилы «Дружба-4» выявила ряд недостатков. Особенно донимает то, что запустить горячий двигатель практически невозможно. Причина этого «недуга» в слабой системе зажигания.

Для увеличения мощности искры на свече, систему зажигания надо переделать. Такая переделка может быть полезной и при отсутствии исправной катушки магнето к штатной системе зажигания.

Для переделки со штатной катушки магнето удаляются низковольтная и высоковольтная обмотки. Вместо низковольтной обмотки проводом ПЭВ-2 диаметром 0,8 мм (данный тип проводов применяется для намотки трансформаторов, дросселей и т.д.), наматывается 250 витков. Необходима межслойная изоляция: после каждого слоя провода делается прокладка из бумаги или лакоткани. Начало обмотки припаивается на место штатного вывода к сердечнику, с конца обмотки делается вывод монтажным проводом для подсоединения к прерывателю зажигания. Сверху катушка изолируется (можно применить изоляционную ленту).

Цепь конденсатора, включенного параллельно прерывателю и катушке, остается без изменений.

Далее двумя монтажными проводами через отрезок резинового шланга в качестве уплотнителя делаются выводы. Для надежности изоляции проводов их желательно объединить в общую оболочку из трубки ПВХ.

В качестве повышающего трансформатора используется катушка зажигания Б-115 с удаленным резистором, который крепится сбоку катушки. Данный тип катушек есть в системах зажигания автомобилей «Москвич», «Волга» и других. Использование катушек зажигания мотоциклов нежелательно: они не дают достаточной мощности искры. Катушка зажигания крепится при помощи хомута к раме бензопилы в любом удобном месте.

Провода, идущие из «улитки» двигателя, подсоединяются следующим образом: один, идущий от общей точки соединения конденсатора, прерывателя, вывода катушки — к выводу «ВК» катушки зажигания Б-115; второй, идущий от массы и подсоединенный к болту крепления магнето — к выводу катушки зажигания Б-115 не имеющей обозначения. Провода желательно выбрать разноцветными.

Далее катушка зажигания высоковольтным проводом соединяется с запальной свечой двигателя.

Регулировка момента зажигания дала очень хорошие результаты, все «недуги» бензопилы исчезли. Вот уже несколько лет переделанная система зажигания исправно работает на бензопиле «Дружба-4».

В заключении можно сказать следующее: катушка зажигания немного «портит» внешний вид пилы, но лучше иметь надежную в работе пилу, чем ту, которая приносит одни мученья.

Данная система зажигания может применяться также и на других типах двигателя, что было испытано на двигателях для мопеда типа Д-5, Д-6. Обмотка в этом случае содержит 160 витков.

Техника безопасности

Основные правила безопасности при работе с бензопилой:

  • работа с неисправным инструментом строго запрещена. Перед каждым продолжительным периодом работы бензопила должна быть тщательно проверена на полную исправность, а все регулируемые узлы необходимо обязательно настроить;
  • работы с пилой следует проводить исключительно в защитной экипировке;
  • управление пилой должно проводиться при помощи обеих рук;
  • максимально допустимое время работы с бензопилой в течение смены при регулярном перерыве составляет 112 минут, при не регулярном — 48 минут;
  • все работы бензоинструментом должны проводиться исключительно на открытом воздухе;
  • при пуске мотора трос ни в коем случае не должен быть намотан на руку, а цепь не должна касаться каких-либо предметов;
  • во время пиления первым поверхности древесины должен касаться упор редуктора и только после этого пильная цепь приводится в движение;
  • пиление концевой частью шины агрегата строго запрещено;
  • освобождать зажатую цепь нужно только при выключенном двигателе;
  • при обрыве цепи двигатель необходимо обязательно выключить;
  • во время работы на валке деревьев обязательно следует соблюдать все правила безопасности при лесозаготовке.

При работе с «Дружбой-4» необходимо соблюдать и общие правила пожаробезопасности:

  • все горючие материалы хранятся в герметичной емкости, в прохладном, пожаробезопасном месте;
  • заправлять бак следует при выключенном моторе, на расстоянии не менее чем 20 метров от любого источника открытого пламени;
  • во время заправки пилы горючими материалами курить строго запрещено;
  • вымазанные в горючие жидкости участки пилы нужно обязательно вытереть насухо.

Устранение неисправностей

Конструкция бензопилы Дружба 4 на столько проста, что позволяет без проблем произвести ремонт своими руками многих узлов. Самым слабым местом пилы считается зажигание и карбюратор. С контактной системой зажигания проблем еще больше. Давайте разберемся, почему возникают эти неисправности и как их устранить своими руками.

Регулировка карбюратора

Первая причина проблем с карбюратором – залитые топливной смесью свечи. Это не означает, что сразу нужно разбирать карбюратор

Первым делом обратите внимание на бензиновый клапан, иногда достаточно подогнуть его немного вовнутрь. Данная операция позволит уменьшить количество подаваемого топлива

Если это не помогло, то переходим к простой операции настройки карбюратора:

  1. До конца закрутить топливный винт.
  2. Отвернуть его обратно на 3 полных оборота.
  3. До конца закрутить воздушный винт.
  4. Отвернуть воздушный винт на 2 полных оборота.

Не забудьте проверить уплотнения на герметичность, чтобы исключить вероятность подсасывания воздуха в систему, это также может служить причиной неисправности, когда бензопила заводится и глохнет.

Как выставить зажигание

К ремонту зажигания приходят очень часто, особенно если оно контактное. Выражается проблема в проблеме запуска горячего двигателя. Виной тому слабая система зажигания. Просто так его не выставить, тут нужно знать подход, как отрегулировать зажигание на бензопиле Дружба 4, т.к. есть свои подводные камни.

Предлагаем вам посмотреть видео, автор которого подробно рассказывает о регулировке зажигания бензопилы.

В принципе, ничего сложного нет. Для регулировки бесконтактного, достаточно соединить метки корпуса и блока зажигания. При регулировке контактного есть много нюансов, сам процесс сложный, поэтому стоит посмотреть видео выше, автор подробно рассказывает о процессе. Вот, первые шаги регулировки:

  1. Установить поршень в НМТ.
  2. Почистить контакт.
  3. Проверить зазор — 0,3мм.
  4. Если зазор меньше, то открутить крепежный винт и увеличиваем зазор до 0,3мм.
  5. Затянуть винт и снова проверить зазор.
  6. Выставить срабатывание зажигание так, чтобы оно срабатывало не доходя 4 мм до ВМТ (как это сделать подробно описано в видео выше).

На заметку, во избежание постоянных проблем с контактным зажиганием, его переделывают на бесконтактное.

Основные неисправности

Редко, но все же с пилой случаются и другие неисправности. Например, нет искры на свече или бензопила вообще не заводится. Для лучшего понимания и усвоения информации по устранению подобных неисправностей рекомендуем посмотреть видео.

Характеристики

За 60 лет выпуска конструкция бензопилы Дружба и характеристики ее менялись несущественно.

Общие параметры такие:

  • вес при полной комплектации — 12,5 кг;
  • габариты — 865х460х500 мм;
  • длина пильной шины — 450 мм;
  • емкость топливного бака рассчитана на 1,5 л топливной жидкости;
  • свеча зажигания — любая с диаметром 17 мм.

Основное отличие модификаций — в мощности. Она указана цифрой в лошадиных силах в конце названия моделей.

Дружба 2

Технические характеристики этой модели такие:

  • мощность двигателя — 2,2 кВт;
  • тип запуска пилы — ручной;
  • отсутствие поворотного редуктора.

От первой модели Дружба 2 отличается наличием приспособления для торможения цепи, что сделало ее более безопасной: инструмент не сможет случайно поранить работающего или окружающих его людей. Материал, из которого сделан корпус, надежный и выдерживает любые перепады температур.

Дружба 4

Эта модель получила золотую медаль на Всемирной выставке техники в Брюсселе в 1958 г.

Технические характеристики бензопилы такие:

  • мощность — 2,94 кВт;
  • объем бака моторного масла — 150 мл;
  • общая скорость вращения вала — 5000-5400 оборотов в минуту;

Бензомоторная пила может перепилить ствол диаметром до 50 см за 1 минуту.

Дружба 4М электрон

Бензопила Дружба 4М электрон отличается тем, что на этой модели установлена система электронного бесконтактного зажигания, что существенно повышает надежность двигателя.

Технические характеристики 4М такие:

  • мощность — 3 кВт;
  • расход топлива — 720 г/кВт ч;
  • расстояние между электродами зажигательной свечи — в пределах 0,6-0,7 мм.

Внутренние стенки гильзы алюминиевого цилиндра покрыты хромом для увеличения износостойкости. Модель оснащена резиновыми амортизаторами, уменьшающими передачу вибрации двигателя на рукоятки. В модели Дружба-4М применен карбюратор КМП-100У, а с модификации Дружба 4А началось использование принудительной смазки цепи благодаря установке масляного насоса. Это позволило намного увеличить срок службы цепи и направляющей шины.

Как завести бензопилу без стартера

Многих в интернете интересует вопрос, как можно запустить бензопилу без стартера. Не будем давать надежду нашим читателям, завести бензопилу, любую, речь касается не только Дружбы 4, нельзя.

Завод-изготовитель не предусматривает возможность запустить двигатель внутреннего сгорания каким-либо альтернативным способом, кроме как через стартер. Если его демонтировать и вместо него заставить свечу дать искру, приложив внешнее вращательное воздействие, запустив мотор на холостых оборотах, долго такой двигатель не проработает, бензопила останется без системы охлаждения.

В штатном стартере мотопилы Дружба 4 имеется охлаждающая улитка, крыльчатка которой направляет поток холодного воздуха к цилиндру.

Как завести бензопилу без стартера

Многих в интернете интересует вопрос, как можно запустить бензопилу без стартера. Не будем давать надежду нашим читателям, завести бензопилу, любую, речь касается не только Дружбы 4, нельзя.

Завод-изготовитель не предусматривает возможность запустить двигатель внутреннего сгорания каким-либо альтернативным способом, кроме как через стартер. Если его демонтировать и вместо него заставить свечу дать искру, приложив внешнее вращательное воздействие, запустив мотор на холостых оборотах, долго такой двигатель не проработает, бензопила останется без системы охлаждения.

В штатном стартере мотопилы Дружба 4 имеется охлаждающая улитка, крыльчатка которой направляет поток холодного воздуха к цилиндру.

Устройство

Основные части бензопилы следующие:

  • двигатель;
  • пильный аппарат;
  • рама с рукоятками;
  • бензобак.

Двигатель — одноцилиндровый двухтактный карбюраторный. Охлаждается потоком воздуха, создаваемым центробежным вентилятором. Двигатель и пильный аппарат — независимые узлы, соединенные в 1 блок фланцевым крепежом и зафиксированные хомутом.

При открытии топливного крана горючее поступает в диафрагмовый карбюратор, который обеспечивает бесперебойную его подачу в двигатель при любых углах наклона и сильной вибрации. Устройство бензопилы не позволяет останавливаться двигателю при заклинивании цепи в стволе во время резки древесины.

Рукоятки расположены высоко, что обеспечивает такие возможности:

  • не наклоняться во время работы и меньше утомляться;
  • работать в условиях глубокого снежного покрова;
  • повысить безопасность пользователя.

Основные неисправности и способы их устранения

Основные неисправности, встречающиеся при эксплуатации пилы Дружба:

  1. Сложности с пуском мотора возникают при недостаточном уровне бензина в баке или засорении трубопровода. Дефект наблюдается при чрезмерном обогащении смеси. Для восстановления работоспособности необходимо продуть двигатель прокруткой ручным стартером. Если пила хранилась несколько месяцев с заполненным баком, то качество топлива падает из-за испарения летучих фракций бензина.
  2. Мотор не заводится из-за неправильной регулировки зажигания. Необходимо выставить зазоры в контактной группе в соответствии с инструкцией. Дополнительно проверяются расстояния между контактами свечи зажигания.
  3. Недостаточная мощность мотора указывает на износ поршневой группы или наличие зазоров в токе соединения цилиндра и картера. Проблема возникает при засорении жиклеров, которые требуется промыть и провести регулировку карбюратора.
  4. Нагрев картера редуктора во время работы пилы указывает на снижение уровня смазки. Для ремонта бензопилы Дружба требуется ввести смазку типа Литол-24 или Консталин-1 в картер механизма.
  5. Засорение воздушного сопла и жиклеров приводит к перебоям в подаче топливной смеси и провалам в работе двигателя. Для восстановления работоспособности требуется снять устройство и промыть детали в чистом бензине. Проверить подвижность дроссельной заслонки — при заедании элемента поток воздуха не достигает больших скоростей и не обеспечивает забор топлива через жиклеры.
  6. Нарушение геометрии пропила указывает на неправильную заточку или деформацию зубьев.

Лесоэксплуатация и транспорт леса

Понедельник, 17.06.2019, 12:50

Бензопилы «Дружба-4» и МП-5 «Урал-2» (Часть 1)

Бензопила «Дружба-4», как и МП-5 «Урал-2», специализированный мотоинструмент, предназначенный в основном для валки деревьев в равнинной местности (рис. 4.7). Бензопила «Дружба-4» имеет такую же компоновку, что и пила МП-5 «Урал-2». Основные узлы бензопилы «Дружба-4» — двигатель, муфта сцепления, редуктор, рама и пильный аппарат. Двигатель этой пилы отличается от двигателя бензопилы МП-5 «Урал-2» меньшими размерами, мощностью, частотой вращения коленчатого вала. В системе питания двигателя используют карбюратор КМП-100А, который отличается от карбюратора бензопилы МП-5 «Урал-2» типом дросселя и отсутствием насоса. Принцип работы этого карбюратора аналогичен описанному выше. Ведущая часть муфты сцепления бензопилы «Дружба-4» соединена с ведомой частью пружинными кольцами. Редуктор мотопилы «Дружба-4» конструктивно более прост и отличается отсутствием встроенного масляного насоса и бачка для смазки пильной цепи. В стойке рамы помещен плунжерный насос, и стойка одновременно служит резервуаром для масла, смазывающего пильную цепь и направляющий паз шины. Рычаг смазки закреплен на левой ручке рамы.

Рис. 4.7. Бензопила «Дружба-4»:

  • 1 — пильный аппарат
  • 2 — редуктор
  • 3 — рама с рукоятками
  • 4 — бензобак
  • 5 — двигатель

Бензопила «Тайга-214» относится к универсальным по назначению мотоинструментам (рис. 4.8). С ее помощью можно выполнять валку деревьев, обрезку сучьев и раскряжевку хлыстов, а также подготовительные и вспомогательные работы на лесосеке. Характерные особенности этой пилы — отсутствие редуктора и низкое расположение рукояток. Исключение редуктора значительно снизило массу пилы и повысило скорость пиления. Повышение скорости привело к увеличению производительности пиления и уменьшило усилия надвигания. Передняя рукоятка рамы охватывает двигатель с двух сторон, что позволяет перехватывать пилу и быстро приводить ее из положения для валки в положение для раскряжевки или в промежуточное положение между ними для обрезки сучьев.

Рис. 4.8. Бензопила «Тайга-214»:

  • 1 — пильный аппарат
  • 2,4 — передняя и задняя рукоятки
  • В — двигатель
  • 5 — стартер

Съемный стартер, служащий для запуска двигателя, состоит из корпуса, барабана, валика барабана, спиральной ленточной пружины и храповика. В канавке барабана намотан канат, один конец которого закреплен в пазу барабана, а другой— в резиновой рукоятке. При вытягивании каната валик вращается и через штифт и винтовые прорези вращает и выдвигает ведущий храповик вперед, вводя его в зацепление ведомым храповиком, установленным в ступице маховика двигателя. При вращении маховика коленчатый вал проворачивается и производится запуск двигателя. После запуска двигателя стартер снимают с пилы. Пилой управляют с помощью рычага управления дроссельной заслонкой карбюратора: при жав рычаг к рукоятке, открывают дроссельную заслонку карбюратора, при этом подача рабочей смеси в цилиндр увеличивается, частота вращения и мощность двигателя возрастают. Останавливают двигатель нажатием кнопки выключения зажигания.

Выход из строя системы зажигания

Проверьте свечу, отвинтите и осмотрите. Ее состояние расскажет вам о том, как работает топливная система вашей бензопилы. Если свеча сухая, то система зажигания тут не причем. Когда она запачкана топливной смесью, значит что ее слишком много. В этом случае карбюратор разрегулирован или правила запуска бензопилы были нарушены. Чтобы устранить переизбыток топливной смеси закройте выход топлива и поработайте стартером. А свечу снимите, вытрите и просушите.

После проведения этих процедур установите свечу на место и попробуйте запустить устройство. Также возможно нарушение уровня масла по отношению к уровню бензина.

Или вы могли использовать масло, неподходящее для этой модели:

хорошо прочистите свечу;

промойте ее в бензине;

удалите с неё иглой или шилом нагар;

далее почистите электроды мелкой шкуркой;

установите свечу на место.

Когда система контактного зажигания часто выходит из строя, замените ее электронной системой.

Почему не набирает обороты Дружба 4

Запуск мотопилы Дружба 4 – самый технически сложный процесс, в котором задействуются все системы бензопилы. Но если завести двигатель удалось, а при нажатии на ручку газа пила не набирает обороты, причин может быть много:

  • Неисправности в двигателе: моторесурс выработался, цилиндр или поршневые кольца износились, заржавели или на них появились задиры;
  • Неисправности в системе зажигания: вышла из строя свеча или обмотка катушки – искра слабая или не образуется вообще, не может воспламенить топливную смесь;
  • Неисправности в карбюраторе: неправильная настройка, разбалансировка крепежных болтов крышки карбюратора;
  • Разгерметизация топливной системы, картера двигателя;
  • Большой нагар в глушителе, выпуск отработанных газов затруднен.

Устранение причин неисправности системы зажигания

  1. Выкрутить свечу, просушить ее если залита топливом, заменить на новую если на ней сильный черный нагар.
  2. Убедиться, что катушка не вплотную прижата к магнитам, должно быть расстояние до 0,2 мм и свободный ход. Если это не так, закрепить катушку на необходимое расстояние.

Если эти манипуляции не помогли, можно самостоятельно проверить весь свечной блок на предмет искроподачи через сетевой провод. Если искра есть, но вы не можете понять причину неполадки – лучше отдать бензопилу в сервис.

Устранение причин неисправности карбюраторного блока

  1. Выполнить правильную регулировку карбюратора мотопилы. Как это сделать читайте выше.
  2. Снять крышку карбюратора, проверить наличие всех частей и их ход внутри блока, закрепить крышку на место, равномерно закрутив крепежные винты, проверив плотное прилегание крышки карбюратора.

Устранение причин неисправности выхлопной системы

Демонтировать глушитель, механически удалить нагар со стенок, при необходимости можно использовать уайт-спирит, ВД-40 или другие растворители.

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, кроме подачи топлива, в первую очередь проверяют наличие искры на свече зажигания:

  1. Снимают колпачок и выкручивают свечу.
  2. Резьбу свечи замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную синюю искру. Электронное — мелкую желтую, которую трудно увидеть на солнечном свете. Но это норма для электронных систем.
  3. Если искры нет, меняют свечу на гарантированно исправную и проверяют снова.
  4. Если дело не в свече, снимают колпак со свечного провода и при рывке стартера проверяют наличие искры между оголенным проводом и массой при зазоре между ними 0,2-1 мм.
  5. Если искры на выходе нет, проверяют или меняют свечной провод.

Для просмотра онлайн кликните на видео ⤵

Как правильно собрать стартер для дружбы Подробнее

ремонт стартера бензопилы урал Подробнее

Бензопила»Дружба-4 электрон»восстанавливаем пусковой храповик и немного о Штиле. Подробнее

КИК стартер с Урала на Дружбу-4! Подробнее

Как завести бензопилу Дружба не имея нормального стартера Подробнее

Заводилка на Урал 2 электрон Подробнее

Ремонт стартера бензопилы . Своими руками. Подробнее

РЕМОНТ СТАРТЕРА БЕНЗОПИЛЫ СВОИМИ РУКАМИ Подробнее

Как собрать пружину пускового ЛЕГКИЙ СТАРТ/ How to assemble spring of starter Подробнее

Урал 2 переделка стартера бензопилы Подробнее

Ремонт стартера бензопилы Урал Замена пружины Подробнее

Бензопила Урал Электрон.Обзор и запуск. Подробнее

Запуск двигателя бензопилы Дружба-4 Подробнее

Ремонт стартера бензопилы Подробнее

Бензопила Урал. Воскрешение мертвица. Подробнее

Неисправности стартера,как и что лечить. Подробнее

Бензопила Дружба — правильная разборка и нюансы Подробнее

Ремонт стартера бензопилы (сломана пружина) Подробнее

Бензопила Дружба -сборка и настройка зажигания Подробнее

голоса

Рейтинг статьи

Эксплуатация, обслуживание и ремонт

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

  1. Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
  2. Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
  3. Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

  1. Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
  2. Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
  3. Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

  • замене топливной смеси с уменьшением количества масла;
  • чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
  • проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя. Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском

Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

  1. Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
  2. Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.

Особенности бензопил Урал

Пила ручная цепная бензиномоторная “УРАЛ – 2Т ЭЛЕКТРОН”
Бензопила удобна в эксплуатации, надежна, обладает высокой мощностью, экологически безопасна для природы и для оператора. Высокие рукоятки снижают утомляемость при работе, позволяют работать в условиях глубокого снежного покрова. Бензопила может комплектоваться гидроклином КГМ-1А, позволяющим производить одиночную направленную валку деревьев.
Технические характеристики
Двигатель – бензиновый, одноцилиндровый, двухтактный; Мощность – 3,68 (квт); Число оборотов – 6200 (мин-1); Расход топлива – 632 (г/квт*ч); Расход смазки – 5…9 (см3/мин); Рабочая длина пильного аппарата – 46 (см); Цепь ЦПУ с шагом – 10,26 (мм); Корректированный уровень виброскорости на рукоятках управления – 0,079 (м/с); Уровень звука – 106 (дба); Масса – 11,7 (кг); Габаритные размеры – 460х880х460 (мм)

Пила ручная цепная бензиномоторная “ДРУЖБА – 4М ЭЛЕКТРОН”
Бензопила предназначена для пиления древесины на валке, раскряжевке, обрезки сучьев, выполнения строительных и хозяйственных работ. Бензопила удобна в эксплуатации, надежна, проверена 30 – летним опытом работы и хорошими отзывами потребителей, экологически безопасна для природы и для оператора.
Технические характеристики
Двигатель – бензиновый, одноцилиндровый, двухтактный; Мощность – 2,94 (квт); Число оборотов – 5200 (мин-1); Расход топлива – 720 (г/квт*ч); Расход смазки – 5…9 (см3/мин); Рабочая длина пильного аппарата – 46 (см); Цепь ЦПУ с шагом – 10,26 (мм); Корректированный уровень виброскорости на рукоятках управления – 0,079 (м/с); Уровень звука – 106 (дба); Масса – 12,5 (кг); Габаритные размеры – 500х865х460 (мм)

Пила ручная цепная бензиномоторная “ТАЙГА – 245”
Бензопила предназначена для валки мелких деревьев, обрезки сучьев, раскряжевки хлыстов и разделки долготья, выполнения строительных и хозяйственных работ. Бензопила удобна в эксплуатации, надежна, обладает достаточной мощностью, экологически безопасна для природы и для оператора.
Технические характеристики
Двигатель – бензиновый, одноцилиндровый, двухтактный; Мощность – 2,6 (квт); Число оборотов – 7000 (мин-1); Расход топлива – 600 (г/квт*ч); Расход смазки – 6…12 (см3/мин); Рабочая длина пильного аппарата – 40 (см); Цепь ЦПУ с шагом – 9,3 (мм); Корректированный уровень виброскорости на рукоятках управления – 0,04 (м/с); Уровень звука – 106 (дба); Масса – 8,95 (кг); Габаритные размеры – 900х280х300 (мм)

Пила ручная цепная бензиномоторная “КРОНА – 202”
Бензопила предназначена для валки мелких деревьев, обрезки сучьев, раскряжевки хлыстов и разделки долготья, выполнения строительных и хозяйственных работ.
Бензопила удобна в эксплуатации, надежна, обладает достаточной мощностью, экологически безопасна для природы и для оператора.
Технические характеристики
Двигатель – бензиновый, одноцилиндровый, двухтактный; Мощность – 1,7 (квт); Число оборотов – 8000 (мин-1); Расход топлива – 612 (г/квт*ч); Расход смазки – 4…6,5 (см3/мин); Рабочая длина пильного аппарата – 31 (см); Цепь ЦПУ с шагом – 8,25 (мм); Корректированный уровень виброскорости на рукоятках управления – 0,035 (м/с); Уровень звука – 106 (дба); Масса – 6,8 (кг); Габаритные размеры – 755х265х265 (мм)

Обновлено: 13.08.2019

103583

Ремонт системы зажигания бензопилы “Дружба”

Эксплуатация бензопилы “Дружба-4” выявила ряд недостатков. Особенно донимает то, что запустить горячий двигатель практически невозможно. Причина этого “недуга” в слабой системе зажигания. Для увеличения мощности искры на свече, систему зажигания надо переделать. Такая переделка может быть полезной и при отсутствии исправной катушки магнето к штатной системе зажигания. Для переделки со штатной катушки магнето удаляются низковольтная и высоковольтная обмотки. Вместо низковольтной обмотки проводом ПЭВ-2 диаметром 0,8 мм (данный тип проводов применяется для намотки трансформаторов, дросселей и т.д.), наматывается 250 витков. Необходима межслойная изоляция: апосля каждого слоя провода делается прокладка из бумаги или лакоткани.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
