Регулировка клапанов 4 х тактного двигателя мотоблока

Особенности бензинового двигателя на мотоблоках

Бензиновый движок на с/х технике часто является наиболее проблемной частью. У него есть много особенностей, которые требуется учесть при техобслуживании и настройке. Особенности:

есть два типа бензиновых движков – двухтактные и четырехтактные;
основная часть деталей является универсальными, но для ряда механизмов потребуются запчасти от производителя;
полноценная установка проводится при техобслуживании, которое производится минимум один раз за год;
большая часть двигателей имеет азиатское происхождение, но при этом достаточно качественны и удобны в обслуживании;
для регулировки и прочих процессах потребуется иметь необходимые инструменты.

Важно! Видео о регулировке клапанов и всем процессе обслуживания можно найти в интернете, но проводить процедуру должен только человек с опытом и необходимыми навыками, так как механизм очень чувствителен даже к небольшим недочетам. В этом видео вы узнаете, как отрегулировать клапан в мотоблоке:

В этом видео вы узнаете, как отрегулировать клапан в мотоблоке:

В устройстве мотоблоков внутреннее оборудование занимает важное место, так как именно от него зависит производительность любой работы. Обслуживать технику рекомендуется ежегодно в специальных сервисах, но также потребуется дополнительная установка после периода простоя или после длительной эксплуатации

Такой подход позволяет уменьшить износ деталей и содержать технику в оптимальном состоянии.

Любая неправильная подгонка приведет к снижению мощности, износу деталей и постоянным неполадкам. Также выяснить, что процедура была проведена неправильно, можно по отсутствию стабильности при работе.

Для каждого бензинового варианта процесс проверки регламентируется рядом моментов, в том числе эксплуатационными данными, расписанными в инструкции, а также марками и видами наборов деталей. При различных типах уровень необходимых параметров может различаться даже при одной марки самой техники.

Пошаговая инструкция для разных моделей

Лифан 6.5

Регулировка клапанов на мотоблок Лифан 6.5 заключается в установке верного зазора под клапанами. Последовательность действий будет следующая:

Снимаем кожух, чтобы добраться до маховика.
Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
Ставим на место крышку клапанов и кожух маховика.

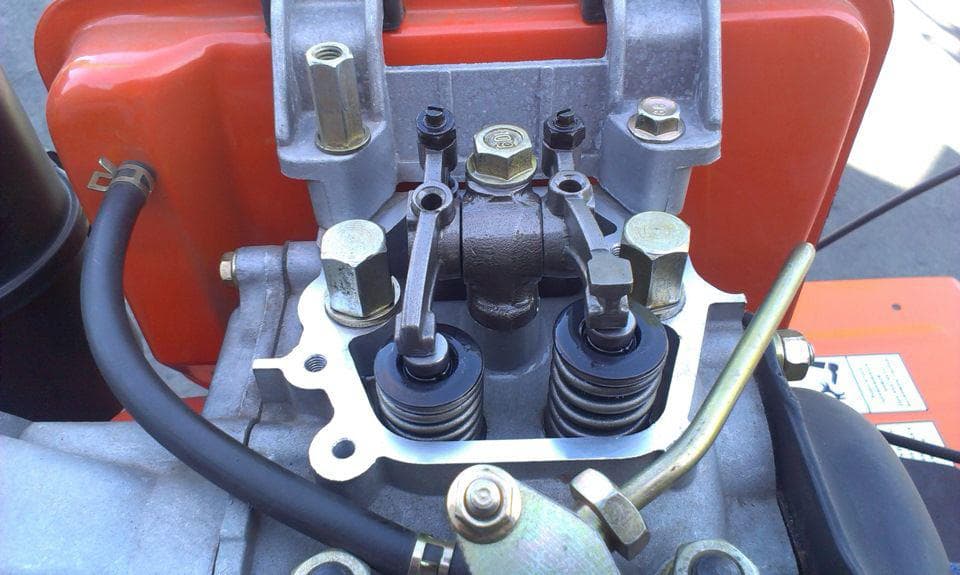

Клапана мотоблока Лифан 6.5

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

Даем двигателю поработать, а потом немного остыть.
Снимаем кожух.
Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
Отвинчиваем контргайку.
Лезвие, которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном.
Завинчиваем всю систему назад.

Важно ТОП-5 самоходных каротажных подъемников и описание несамоходных моделей

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

Открываем маховик.
Развинчиваем клапанную крышку по часвой стрелке.
Щупом проверяем зазор точно также как описано выше.
Ключем делаем проворот между гайками и немного их ослабляем.
Закрываем систему и проводим тестирование.

Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

Прогреваем двигатель, после чего даем ему какое-то время на остывание.
Снимаем масляную ванну воздушного фильтра.
Далее нужно открутить кожух маховика, крепленный на 6 болтах.
На маховике расположены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
Далее снимаем клапанную крышку.
Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
Добившись этого, закручиваем гайку обратно. Затем возвращаем на место крышку клапанов и кожух маховика.

Стоит отметить, что идентичные действия по регулировке проводятся и для регулировки клапанов на мотоблоке Патриот. Мотоблок Агрос и его регулировка клапанов также соотносится с мотоблоком мб 1.

Так что при необходимости можно воспользоваться идентичной схемой.

Каскад

Регулировка клапанов на мотоблоке Каскад

Снимаем кожух с маховика.
Снимаем клапанную крышку.
Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем. Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
Если все получилось, закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на мотоблоке урал также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:

Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.

Рис. 3. Карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!

Мотоблоки как средство для вспахивания земельных угодий известно многим еще с советских времен. Данное средство малой механизации прекрасно справляется с этой своей задачей, существенно упрощая человеку работу.

Если учесть, что на данный агрегат можно устанавливать дополнительное навесное оборудование, то фактически все работы на участке ему посильны.

Кроме того, не последнюю роль играет регулировка различных узлов, которые ответственны за рабочие характеристики. В частности, речь идет о регулировке клапанов карбюратора, от правильности которой будет зависеть стабильность работы двигателя.

Видео: Как Отрегулировать Клапана На Дизельном Мотоблоке

Топливный материал поступает в камеру сгорания через впускной коллектор. Клапанные элементы закрываются, поршень движется вверх, выдавливая рабочую смесь. Когда свечи зажигания включены, разряд зажигает горючий материал. Когда температура поднимается, смесь расширяется, толкая поршень вниз. Происходит превращение тепловой энергии в механическую. Когда клапаны открыты, газы отводятся в систему выпуска.

После определенного периода работы из-за больших нагрузок, зазор впускного и выпускного клапанов может измениться.

Причиной является износ элементов. Небольшой зазор меняет фазы газораспределения. Двигатель не работает на заявленной мощности. Механические колебания возникают при больших зазорах, которые приводят к деформации. Из-за короткого открытия клапанов цилиндр не заполняется полностью. Это приводит к сбоям и сбоям, снижая производительность.

Регулировка клапанов мотоблока обязательна для технического обслуживания.

Согласно техническому регламенту, его следует проводить раз в год. В случае неисправности машины клапаны можно регулировать два раза в год.

Установка клиренса

Регулировка клапанов двигателя означает установку свободных зазоров. Их норма указана в техническом паспорте мотоблока. Каждая модель имеет свои действительные параметры, которые зависят от марки и типа двигателя машины.

Допустимый зазор блока двигателя для стандартного блока следующий:

для впускного клапана. 0,10-0,15 мм;
для выхода. 0,15-0,20 мм.

Для их настройки требуются следующие инструменты:

гаечные ключи;
зонды 0,10 мм, 0,15 мм и 0,20 мм;
плоская отвертка

Алгоритм установления оптимальных промежутков выглядит следующим образом:

Двигатель должен быть холодным во время работы.
Отсоедините стекло масляной ванны от воздушного фильтра и фильтрующего элемента.
Возьмите ключ, открутите 4 болта в защитном кожухе круга.
Снимите стартер, затем защитную крышку маховика двигателя.
Прикрепите мертвую точку в конце маховика

Маркировка на краю вентилятора цилиндра должна быть нулевой для маховика.
Осторожно снимите крышку клапана с паронитовой прокладкой, сначала отвинтив 3 болта.
Проверьте зазоры:
возле фильтра установлен впускной клапан;
возле глушителя. выходной.

Чтобы проверить интервал, вставьте щуп между балкой и клапаном. Если расстояние больше или меньше допустимого, воспользуйтесь кольцевым ключом и отверткой, чтобы отрегулировать элементы.

Протрите все соединения механизма чистой тканью.
Соберите конструкцию в обратном порядке.
Включите моторный блок, проверьте его работу.

Если клапаны отрегулированы правильно, двигатель будет работать без шума, рывков или неисправностей.

Как регулировать клапана на мотоблоке

Мотоблок – универсальный агрегат для вспашки земли. Широкую популярность приобрел среди аграриев, работающих на небольших участках, заменив собой трактор.

Может выполнять множество работ:

вспашка почвы и окучивание;
культивация;
полив;
уборка урожая картофеля, лука;
скашивание сорной травы;
уборка снега;
перевозка грузов при помощи дополнительного прицепа.

Оператор в процессе обработки почвы ведет машину впереди себя, держа за рукоятки управления.

Регулировка клапанов на мотоблоке, настройка механизмов управления, замена масла в основных узлах, осмотр шин — основные работы, которые проводятся при техническом обслуживании мотоблока. ТО необходимо для обеспечения безопасной работы агрегата, проверки надежности, прочности всех его узлов и соединений.

Регулировка клапанов мотоблока

Отверните фиксирующую гайку и снимите крышку головки цилиндра. Это крышка, в которую встроен рычаг декомпрессора:

Крышка головки цилиндра дизельного мотоблока

Под крышкой головки цилиндра находятся клапаны и клапанные рычаги, зазор между которыми требуется отрегулировать:

Впускной и выпускной клапаны дизельного мотоблока

Впускной клапан расположен со стороны воздушного фильтра, выпускной – со стороны глушителя.

Место соприкосновения штока впускного клапана и клапанного рычага, зазор между которыми следует отрегулировать на холодном двигателе.
Контровочная гайка.
Регулировочный винт.

Поворачивайте маховик двигателя до тех пор, пока оба клапана не будут закрыты (пружины полностью разжаты). Остановите маховик приблизительно в среднем положении между закрытием одного клапана и открытием другого.

Проверьте щупом зазоры и, если они не соответствуют рекомендуемым, приступайте к регулировке.

Начните регулировку с впускного клапана, который находится со стороны воздушного фильтра. Ослабьте контровочную гайку, вставьте щуп рекомендуемой толщины между штоком клапана и клапанным рычагом. Вкручивайте регулировочный винт, пока не почувствуете, что щуп начинает зажиматься. Ослабьте регулировочный винт, чтобы щуп двигался в зазоре свободно. Проверьте зазор щупом на 0,05 мм толще. Если он не входит в зазор или входит с усилием, затяните контргайку, удерживая регулировочный винт отверткой. Еще раз проверьте зазор двумя щупами по очереди.

Повторите действия пункта 4 для регулировки выпускного клапана, который находится со стороны глушителя.

По окончании регулировки клапанов, установите прокладку и крышку головки цилиндра на место. Заверните фиксирующую гайку. При ее затягивании не применяйте излишних усилий, чтобы крышка не лопнула, так как иногда такое случается.

На мотоблоке Lifan

Регулировка клапанов на мотоблоке Lifan имеет свои особенности. Есть несколько вариантов мотора по мощности, которые имеют свои параметры по зазорам. В основном используется «Lifan 6.5». Размер зазоров устанавливается стандартный, то есть для впуска – 0,15, а на выпуск – 0,2. Сама процедура также проводится в соответствии с обычным порядком действий.

Lifan является одной из моделей, которую не требуется прогревать до проверки. Прогрев техники совершается уже после клапанной регулировки, когда проверяются все системы в совокупности. Еще одним важным моментом является возможность обратиться в специальный сервис, так как марка распространена.

Практически все модификации Lifan имеют аналогичный порядок действий. Исключения составляют только самосборочные варианты, которые созданы на основе модели.

Каскад

Регулировка клапанов на мотоблоке Каскад:

Снимаем кожух с маховика.
Снимаем клапанную крышку.
Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем. Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
Если все получилось, закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на мотоблоке Урал также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Регулировка устройств Нева МБ 2, Зирка 105

Процесс регулировки клапанов на мотоблоке Нева МБ 2 и схожем мотоблоке зирка 105:

Даем двигателю поработать, а потом немного остыть.
Снимаем кожух.
Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
Отвинчиваем контргайку.
Лезвие, которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном.
Завинчиваем всю систему назад.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

Открываем маховик.
Развинчиваем клапанную крышку по часвой стрелке.
Щупом проверяем зазор точно также как описано выше.
Ключем делаем проворот между гайками и немного их ослабляем.
Закрываем систему и проводим тестирование.

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ. Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:

Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.

Рис. 3. Карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!
