Регулировка карбюратора триммера штиль fs 55

Для чего нужна регулировка карбюратора 55

Работа с бензотриммерами серии предвещает активное их использование, так как производительность данного агрегата не ограничивается выравниванием газонов. Как следствие, в работе двигателя появляются просчёты, и требуется регулировка карбюратора 55 с выполнением несложных манипуляций. Возникающие сбои неприятны и сулят неполноценной работой или растратами на топливо, съедаемое в больших количествах. Следует задуматься о настройке карбюратора триммера в тех случаях, когда:

1. Наблюдаются необъяснимые остановки мотора после его запуска;
2. В процессе работы двигатель 250 серии косы через не настроенный механизм подачи смеси «всхлипывает» при нагрузках.
3. Работа сопровождается увеличенным количеством выхлопа газов.

В любом случае, каждая из причин заключается в смешивании воздуха и бензина, где выполнение карбюраторной регулировки модели 130 позволит избежать нежданных остановок мотора посреди работы. Система профессиональной бензиновой косы 130 с жёстким приводным валом обеспечивает быструю резку древесины, что при нехватке воздуха в топливе будет глушить мотор. С другой стороны, настроенный смеситель 38 линейки или триммера модельной линии 450 позволит не выплёвывать бензин при приложенных нагрузках, когда часто бывает нехватка воздуха в карбюраторе. В компании «Коса Моторс» можно приобрести все комплектующие для мототриммеров, узнать информацию о настройке, а так же купить свечной ключ и другие запчасти для успешных ремонтов.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две трудности:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора в большинстве случаев не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Конструкция аппарата

Суть работы устройства заключается в передаче крутящего момента от силового привода – бензинового, электрического или аккумуляторного, к режущему инструменту – ножу или леске. Механизмом передачи служит вал, расположенный внутри штанги. В устройствах с изогнутым валом его роль выполняет стальной тросик.

Штанга закрепляется к редуктору привода – двух- или четырехтактного. При включении крутящий момент по валу передается леске или ножу.

Наиболее сложной частью аппарат выступает мотор. Повреждения вала, ремней, режущего инструмента относят к поломкам механическим, а вот ремонт двигателя бензокосы обычно вызывает затруднения. Часть неисправностей, связанных с загрязнением элементов двигателя, можно устранить самостоятельно. Замену запчастей или настройку лучше все-таки доверить специалисту.

Мотокоса Stihl Fs 55 Регулировка Карбюратора

Внедрение бензокосы в работах с озеленением подразумевает наличие износа, а иногда и поломок его устройств. Но так как данный инструмент нельзя отнести к сложным бытовым устройствам, все поломки носят только механический нрав, которые можно поправить и своими руками. В ряде случаев, достаточно проведения регулировочных работ, возвращающих инструмент в нормальное рабочее состояние. Одной из таковых операций является регулировка карбюратора бензокосы в ручном режиме. Задача карбюратора – смешивание воздуха с топливом перед подачей в двигатель. И если пропорции не совпадут, в работе триммера будут видимые сбои:

• Глохнет мотор;
• Перерасходуется топливо, сопровождаясь обилием выхлопных газов.

Весь процесс регулировки карбюратора мотокосы марки предусматривает лишь отладку положения трёх винтов: L – регулировка подачи бензина в косе при низких оборотах, H – регулировка высоких оборотов и расхода топлива, T – отладка холостого хода. Так, если необходима настройка карбюратора бензиновой косы линейки марки 55 или других типов данной серии, выполняются следующие действия:

1. Прогревается двигатель (достаточно 10 минут холостого хода).
2. Регулируется винт Н, проворачиваясь влево/вправо до момента максимальных холостых оборотов.
3. От найденной точки отвернуть против часовой стрелки в ¼ оборота, что задаст нужное рабочее положение.
4. Настройка холостого хода карбюратора бензокосилки происходит аналогично, проворачиванием против часовой (уменьшая обороты) и по часовой (увеличивая обороты). Достигается положение максимальной устойчивости работы мотора при разных положениях.
5. Винт L регулируют так же, небольшими проворачиваниями доводя до максимального показателя.

Весь процесс проводится на слух, поэтому, для более успешной работы стоит обзавестись танометром. Максимально точно выполнить обслуживание инструмента можно у мастеров «Коса Моторс», а так же купить масло для компрессора и приобрести все необходимые запчасти и комплектующие для своевременного техобслуживания.

Для чего нужна регулировка карбюратора 55

Работа с бензотриммерами серии предвещает активное их использование, так как производительность данного агрегата не ограничивается выравниванием газонов. Как следствие, в работе двигателя появляются просчёты, и требуется регулировка карбюратора 55 с выполнением несложных манипуляций. Возникающие сбои неприятны и сулят неполноценной работой или растратами на топливо, съедаемое в больших количествах. Следует задуматься о настройке карбюратора триммера в тех случаях, когда:

1. Наблюдаются необъяснимые остановки мотора после его запуска;
2. В процессе работы двигатель 250 серии косы через не настроенный механизм подачи смеси «всхлипывает» при нагрузках.
3. Работа сопровождается увеличенным количеством выхлопа газов.

В любом случае, каждая из причин заключается в смешивании воздуха и бензина, где выполнение карбюраторной регулировки модели 130 позволит избежать нежданных остановок мотора посреди работы. Система профессиональной бензиновой косы 130 с жёстким приводным валом обеспечивает быструю резку древесины, что при нехватке воздуха в топливе будет глушить мотор. С другой стороны, настроенный смеситель 38 линейки или триммера модельной линии 450 позволит не выплёвывать бензин при приложенных нагрузках, когда часто бывает нехватка воздуха в карбюраторе. В компании «Коса Моторс» можно приобрести все комплектующие для мототриммеров, узнать информацию о настройке, а так же купить свечной ключ и другие запчасти для успешных ремонтов.

Принцип работы

Триммер Штиль электрический

Поток воздуха, попадающий в трубку с дроссельной заслонкой, усиливается или ослабевает в зависимости от ее положения. Из топливной камеры бензин попадает в специальную трубку через жиклер. Поплавок — устройство, регулирующее подачу топлива, его уровень определяет объем. Бензин, поданный через жиклер, под действием разницы давления смешивается с воздухом. Так получается воздушно-топливная смесь для работы двигателя.

Обратите внимание! Неправильный состав топлива бывает из-за недостатка бензина или воздуха. Это значит, что настроить нужно дроссель или положение поплавка

Мотор может глохнуть и из-за жиклера, но это уже более серьезная поломка.

Регулировка карбюратора бензокосы

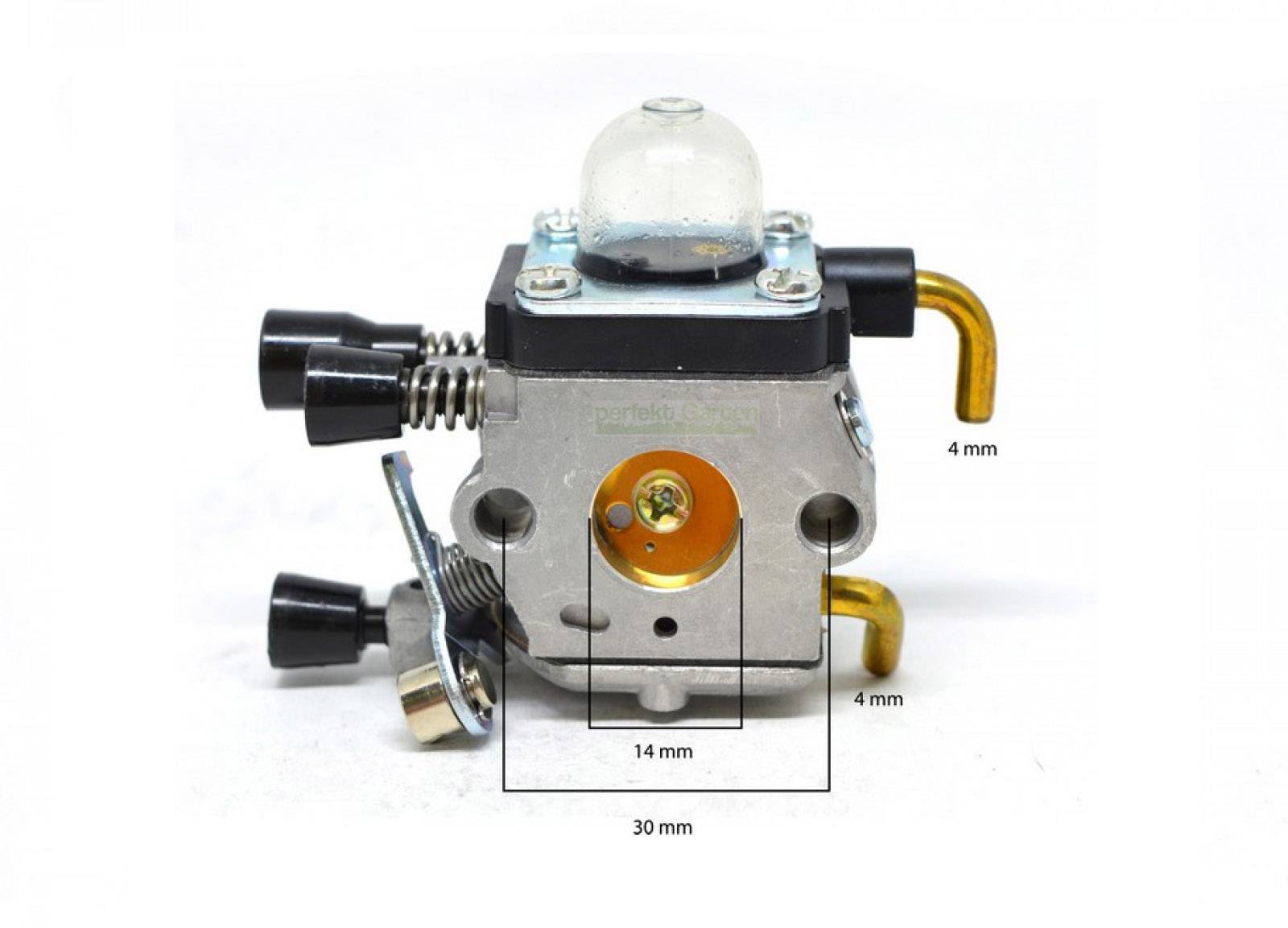

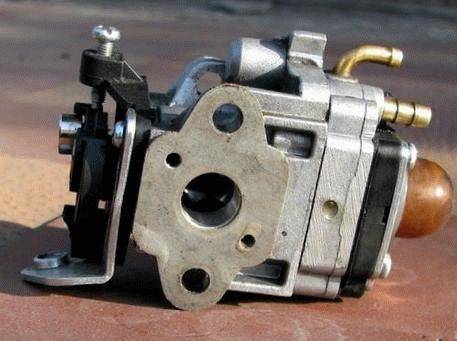

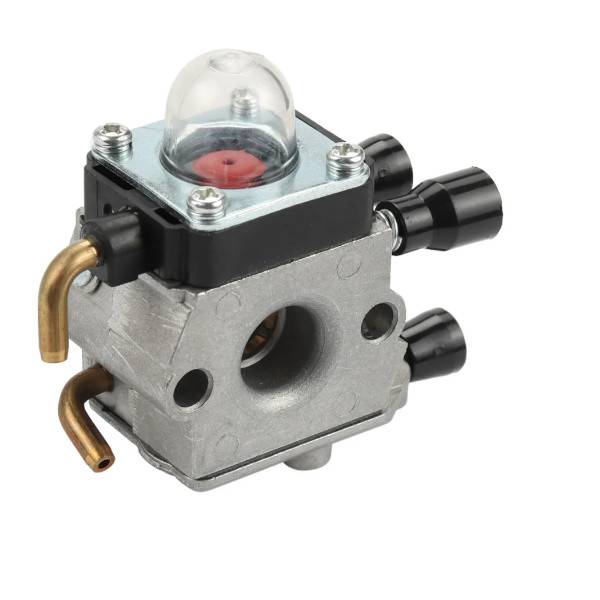

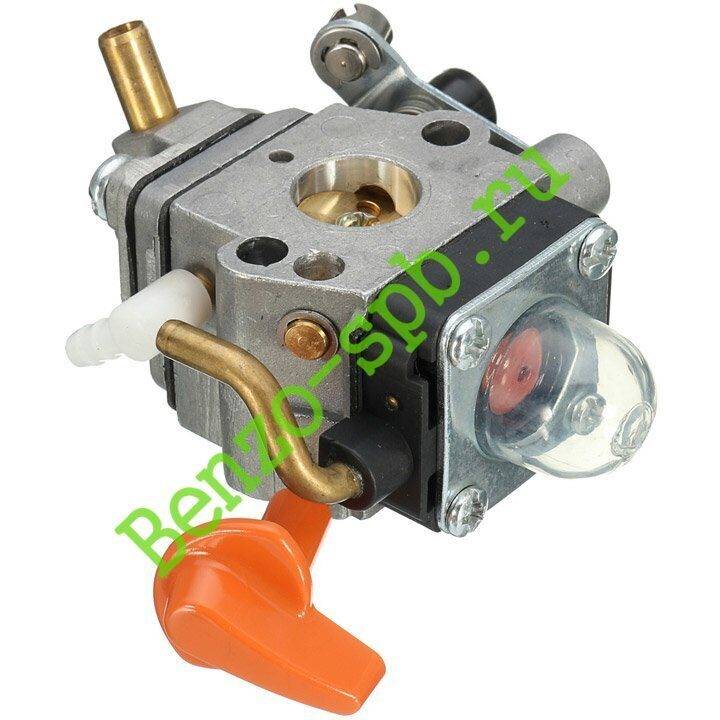

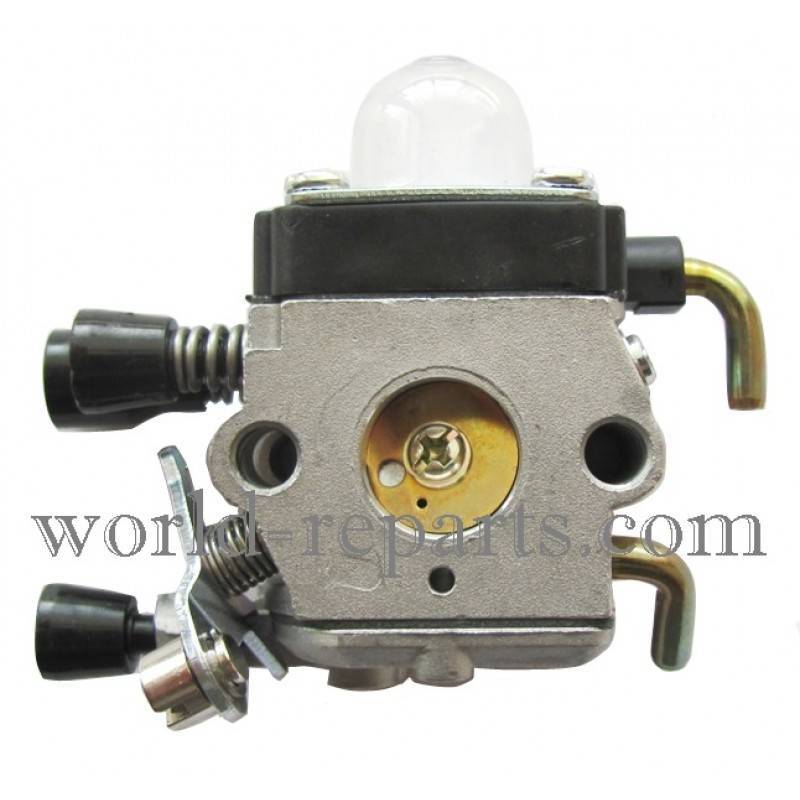

Устройство карбюратора

Бензокоса (мотокоса) содержит основу – корпус из алюминия, в котором размещаются остальные детали, слаженно работающие как единое целое. В корпусе карбюратора имеется диффузор – ход с внутренними каналами, через который закачивается воздух.

Чем больше сечение диффузора, тем активнее вместе с воздухом подаётся кислород – окислитель, в котором и сгорает топливо (бензино-масляная смесь).

Каналы, ответвляющиеся от хода диффузора, доставляют топливо, с которым и смешивается нагнетаемый воздух, увлекающий за собой пары бензина. Вне главного отсека карбюратора размещены:

• жиклеры;
• топливный мини-насос;
• узел, регулирующий смешение топлива с воздухом.

Последний и формирует ту самую гремучую смесь, воспламеняемую в камере сгорания карбюратора.

Рекомендации по удержанию и ведению устройства

Мотокоса должна удерживаться надежно обеими руками. Оператору следует занять устойчивое положение при этом. Нужно ухватиться за рукоятки двумя руками. К продаже представлены мотокосы с круглой ручкой, при этом левая рука должна находиться на возвышенности, а правая – на рабочей ручке. Если возникла опасность аварии, то мотор необходимо немедленно выключить. На холостом ходу двигатель должен работать безупречно. Режущий инструмент после отпускания рычага газа не должен вращаться.

Настройку холостого хода время от времени необходимо контролировать и корректировать. Если режущий инструмент на холостом ходу продолжает вращаться, то агрегат необходимо отдать в ремонт

При ведении косы необходимо обращать внимание на препятствия в виде корней деревьев и пней. Работать необходимо, стоя на земле. Не следует пользоваться приставной лестницей или подъемной рабочей платформой

Не следует пользоваться приставной лестницей или подъемной рабочей платформой.

Устройство бензокосы Stihl FS 38

Косилка от бренда Stihl выделяется отличным подбором комплектующих и хорошим качеством заводской сборки. В базовую основу модели вложен 2-тактный бензиновый мотор, расположенный в верхней части усиленного пластикового корпуса. ДВС оборудован кованым поршнем и долговечным цилиндром, внутренние и внешние стенки которого покрыты защитным сплавом из хрома, а также никеля.

За запуск и стабильную работу мотора при любых погодных условиях отвечает улучшенный ручной стартер с системой декомпрессии, дополнительный насос для предварительной подкачки горючего, а также фирменная электронная система зажигания. Эта заводская компоновка делает запуск холодного двигателя более плавным и быстрым, предотвращая повышенный износ его поршня.

Рядом с двигателем мотокосы расположен полупрозрачный пластиковый резервуар, предназначенный для заправки косилки топливной смесью. Нижняя часть бака оборудована металлическими ребрами, защищающими емкость от повреждений.

Редуктор косилки изготовлен из алюминия, покрытого хромированным сплавом для защиты от ржавчины и перегрева. Отверстие в редукторе дает оператору возможность беспрепятственно смазывать трущиеся запчасти узла.

Ремонт триммера Штиль своими руками и инструкция по эксплуатации ФС-38 и 55 (Stihl FS), регулировка карбюратора

Человеку присуще облагораживать то место, в котором он проводит львиную долю своего времени. Жители городов прибегают к услугам дизайнеров, либо сами стараются что-то изменить в своем доме, покупают новую мебель, обои, чтобы, придя домой после трудного дня, можно было морально отдохнуть и расслабиться в благоприятной обстановке. У жителей собственных домов, находящихся за чертой города, совсем другие заботы и требования. Нужно своевременно скашивать кустарники, траву, различный сухостой, внимательно следить за состоянием приусадебного участка и сада. Понятно, что для этого требуются несколько иные средства достижения комфорта. И тут на первый план выходит новое детище инженерной мысли – косилки фирмы «Штиль».

Триммер STIHL FS 38 – функциональный агрегат, достойный доверия

Триммер STIHL FS 38 наверняка хорошо знаком всем поклонникам качественной садовой техники. Люди, которые единожды испытали на практике продукцию бренда, редко когда переходят на изделия других марок, ведь немецкое качество покоряет целиком и полностью.

Это легкое бензиновое приспособление довольно компактное, оно идеально подойдет для очистки приусадебной территории небольшой площади. Многие владельцы частных секторов отдают предпочтение именно этому «помощнику», ведь он отлично справляется со своей задачей и демонстрирует высокий уровень производительности.

Двухтактный двигатель мощностью 0,9 л. с. сможет выдержать серьезные нагрузки, а косильная головка AutoCut справится даже с относительно высокими кустарниками и сорняками. D-образная рукоятка легко подстраивается под рост оператора, поэтому новоиспеченный владелец сможет адаптировать агрегат полностью под себя.

Поскольку рабочий объем двигателя – 27,2 см 3 , триммер Штиль FS 38 может развивать довольно высокую скорость. Наличие специальной системы быстрого запуска избавляет от необходимости несколько раз подряд запускать агрегат, ведь он начнет работать с первой попытки.

Катушка износилась от долгой работы.

— Давай думай, мозг конструктора! Какие есть варианты? — задался я вопросом к себе с утра.

Первый проект ремонта — припаять новый удлинительный колпачок из капрона или пластмассы.

Взял полоску листового металла, зажал её в тисы и нагрел пламенем газовой горелки. Затем приложил с двух сторон одновременно и деталь головки бензокосы, и толстую пластмассовую шайбу. Через 2 секунды сжал их друг к другу и дал остыть. Не припаялось… Какой-то хитрый американский пластик оказался. Не сочетается он с нашим полиэтиленом,полистиролом, поликарбонатом.

Отступил на прежние позиции и повторно внимательно изучил нажимной механизм. Обнаружил зазор, достаточный для второго проекта ремонта.

От старого духового инструмента я отрезал кусочек латунной трубки длиной 25 мм с внутренним диаметром в 27 мм. При помощи наждака и напильника зачистил торцы.

Затем лёгкими ударами молотка напрессовал трубку на пластмассовый корпус втулки нажимного механизма.

Из берёзовой палки выстрогал пробку длиной 10 мм с наружным диаметром в 27 мм. и тоже запрессовал ее в латунную трубку сверху, до упора во втулку.

Для закрепления конструкции, острым керном накернил трубку по кругу по пластмассе и молотком опрессовал кромку по деревянной пробке.

Для удерживания родного пыльника в шпульке потребовалось зажать её в патроне токарного станка и резцом проточить канавку под стопорное кольцо глубиной 1 мм и шириной в 2 мм.

Само стопорное кольцо я загнул на обрезке водопроводной трубы из велосипедной спицы и откусил лишнее по месту.

После несложных ремонтных работ установил головку на бензокосу, надел пыльник, заправил леску и вышел в сад на испытания. Всё работает! Как следует! Нажал на обновлённый выступ — леска удлинилась. После покоса пыльник остался на месте. Шлицевые поверхности не забились травой и землёй.

Удачное решение в течение следующего часа было повторно реализовано на второй изношенной носильной головке. Теперь есть у меня и запасная!

Если посмотреть внимательно прилагаемые чертежи, то можно догадаться выточить из бронзовой заготовки объединённый протез «трубка плюс пробка».

Или даже с защитным колпачком пыльника. Тогда и проточка со стопорным кольцом не понадобится.

Устройство бензокосы

Устройство бензокосы «Штиль FS 55» вам должно быть известно, если вы планируете эксплуатировать оборудование, а уж тем более осуществлять его ремонт. Двигатель внутреннего сгорания в данном агрегате является почти таким же, как и в бензопиле. Однако шина последней зафиксирована к редуктору двигателя длинной трубчатой штангой. Внутри располагается вал, который передает вращающий момент от мотора на рабочий инструмент. Эта конструкция подвешивается на ремне, который перекидывается через плечо

Это позволяет удерживать инструмент на весу, что важно при чувствительной массе бензопилы

К штанге агрегата фиксируется рукоять, с помощью неё можно перемещать конец штанги с рабочим инструментом. Бензокоса «Штиль FS 55», инструкция по ремонту которой представлена в статье, со стороны человека имеет защитный щиток в виде кожуха, который исключает травмы при эксплуатации. Сам инструмент – это круглый барабан, с обеих сторон которого из отверстий выходит толстая леска. Когда барабан раскручивается, леска под действием центробежной силы натягивается и ударяется по траве, перерубая ее.

Бензокоса «Штиль FS 55», технические характеристики которой будут представлены вашему вниманию ниже, имеет быстроизнашиваемую нейлоновую леску. Она периодически обновляется методом разматывания катушки, которая находится внутри барабана.

Признаки разбалансировки

Отладка карбюратора непременно делается при изготовлении аппарата. Бензокоса техас 330 регулировка карбюратора. Обычно, о необходимости отрегулировать подачу горючего своими руками, обладатели выяснят только после довольно суровых поломок, в процессе исправления которых, модуль снимался и, к примеру, чистился.

Признаками сбоя в настройках служит последующее:

• заводится, но здесь же глохнет мотор – так как движок может работать только при подаче определенного количества бензина, при очень «бедном» горючем, другими словами, перекрытии канала подачи, мотор будет останавливаться;
• очень большой расход горючего, много выхлопных газов – итог неполного сгорания консистенции. В данном случае горючего, напротив, очень много и смесь выходит чрезвычайно плотной.

Триммер Stihl FS 55 Мотокоса Не развивает оборотов, глохнет, перебираем карбюратор

Триммер Stihl FS 55 Мотокоса Не развивает оборотов, глохнет, перебираем карбюратор Благодарю Вас за просмотры.

STIHL FS 55 — регулировка карбюратора (холостого хода)

Регулировку карбюратора триммера Штиль FS 55 в видео исполняем с целью отрегулировать обороты холостого.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается при помощи регулировочных винтов. Иногда предпосылкой разладки работы является нарушение фиксации – из-за вибрации либо повреждения защитного колпака. Такую поломку можно найти, просто распробовав чуток повернуть винт: если фиксация не жесткая, стоит проверить настройку.

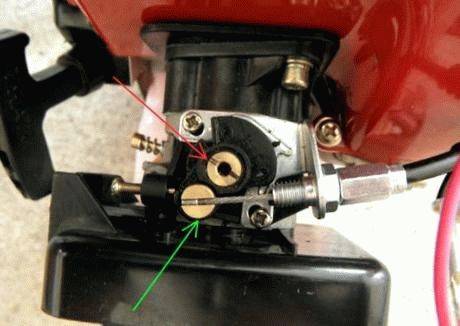

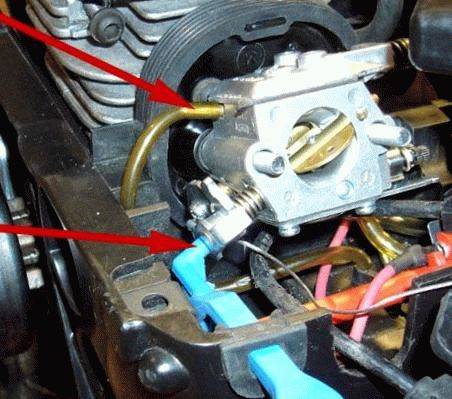

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В данном случае ремкоплект карбюратора бензокосы не пригодится.

Для отладки предусмотрены три винта:

• L – регулируется первым, потому что он отвечает за подачу горючего на низких оборотах;
• H – он отвечает за подачу бензина при больших оборотах, также за расход горючего и температуру;
• T – с его помощью проводят отладку холостого хода.

Встречаются варианты, обычно это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для опции холостого хода. Регулировка клапанов на газонокосилке. Это не значит, что модуль настраивается автоматом – это значит, что провести даже таковой вид ремонта, как отладка, будет проблемно. На фото – регулировка карбюратора китайской бензокосы.

1. Настройка модуля проводится только при прогретом движке: для этого аппарат за ранее включают на 10 минут. Регулировка карбюратора японский триммер. Мотокоса триммер регулировка зажигания. Если на холостом ходу косильная головка крутится, то к отладке приступают сходу: поворачивают винт T против часовой стрелки, пока вращение не закончится.
2. Регулировка начинается с винта L. Винт проворачивается на право и на лево, пока не находят такое его положение, при котором обороты холостого хода не становятся наивысшими.
3. Потом винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
4. Холостой ход необходимо настроить поворотами против часовой для роста чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такового режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. Газонокосилки бензиновые самоходные регулировка скорости. При всем этом движок должен работать стабильно при различных положениях.
5. Положение винта L определяется последним – на наибольших оборотах триммер не должен работать более 10 секунд. Раскрывается дроссель, винт проворачивается по часовой, очень медлительно, пока на слух не будет установлено уменьшение числа оборотов.
6. Потом также медлительно винт крутится против часовой до того времени, пока мотор не начинает работать со сбоями. После этого винт доворачивается вспять по часовой, пока движок вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания устройства.

6 комментариев на запись &Регулировка и ремонт карбюратора бензокосы&

Просьба уточнить. В разделе регулировка п.5, винт L ошибка? Следует читать винт А? Благодарю.

подскажите изначальное положение винтов H L LA

ПОДСКАЖИТЕ Изначальное ПОЛОЖЕНИЕ

подскажите изначальное положение винтов H L LA

Варианты аккумуляторных триммеров

Аккумуляторные косы просты в применении, они активно помогают расчистить территорию рядом с домом от травы. Такие аппараты содержат аккумуляторы с индикатором для заряда. Легко можно регулировать штангу и рукоятку.

Преимущества аккумуляторных триммеров:

• без шума, а также проводов можно ухаживать за газонами;
• идеальный вариант для любительского использования;
• имеет маленький вес и хорошо держит баланс.

Оснащение идёт серией, и в неё входит следующее.

• Штанга с регулированием высоты. Её можно отрегулировать в любой момент. Идеально подходит для тех условий, когда агрегатом пользуется несколько человек, и каждый может адаптировать его под себя.
• Рукоятка имеет форму круга и легко настраивается. Она имеет шесть позиций.
• Косильный блок регулируется. Это можно делать в четырёх позициях.
• Кромку можно обрезать вертикально. При этом угол можно менять до 90 градусов.

Самые известные варианты кос на аккумуляторах прописаны ниже.

FSA 65

Длина устройства 154 см. Ток 5,5 А. Самая лёгкая из остальных косилок. Этот инструмент можно использовать на больших пространствах.

Когда необходимо проводить регулировку

Регулировка карбюратора необходима в следующих случаях:

• новый двигатель прошел обкатку (использовалось 4-5 л топливной смеси);
• изменился состав топлива (марка масла и бензина);
• поменялась погода (стало жарко, холодно);
• изменилось разрежение воздуха (касается горных районов);
• после длительного хранения;
• возросла нагрузка на двигатель (после смены инструмента и т.д.);
• вследствие вибрации винты регулировки самопроизвольно выкрутились;
• увеличился расход топлива, карбюратор переливает горючее;
• на электродах свечи быстро появляется нагар (при этом топливная смесь приготовлена правильно);
• мотор заводится и сразу же глохнет или плохо набирает обороты;
• в цилиндр не поступает бензин;
• большое количество выхлопных газов.

О производителе Stihl

История этого немецкого бренда начинается с 1926 года. На первоначальных этапах своего развития, компания занималась выпуском и реализацией различных комплектующих для моечных и паровых машин. Начиналось всё, как и у многих компаний, с небольшого производства и узкой направленности, что давало возможность сосредоточиться на качестве производимой продукции.

В начале 30-х годов, была выпущена первая бензопила STIHL, отличающаяся удобством и функциональностью уже в те времена. Компания развивается большими темпами, постоянно внедряя новый инструментарий, что дает ей возможность выйти на международный рынок. И уже в 1931 году организуются первые регулярные поставки продукции в Россию.

На сегодняшний момент, компания развернула свою деятельность в более чем 160 странах мира, открывая новые центры и производственные отделения в Швейцарии, Китае и многих других государствах. Это вполне объяснимо, ведь ассортимент фирмы впечатляет: мотобуры, бензиновые опрыскиватели, косилки, бензиновые триммеры, бензопилы и многое другое. Хочется отметить, что бензопилы Shtil пользуются огромной популярностью благодаря своему функционалу и приемлемой цене.

Заключение

Описываемая выше модель бензокосы предназначена для работы на приусадебном участке. Она отлично подходит для стрижки газона. Если установить на неё специальный нож, то оборудование будет способно справиться с грубой травой, крапивой и засохшей порослью. Довольно часто описываемый вариант оборудования сравнивается с FS 38. Эти бензокосы отличаются по мощности.

Что касается описываемой в статье модели, то она обладает эргономичной рукояткой и прямым валом. При работе вы сможете воспользоваться функцией ручного подсоса топлива, которая позволяет осуществлять запуск в режиме холодного двигателя гораздо быстрее.

Перед совершением покупки необходимо оценить не только стоимость, но и некоторые другие особенности бензокосы. Среди них особенно следует выделить мощность, которая будет определять производительность работы. Немаловажным фактором является и устройство ручки.
