Правила эксплуатации
Устройство прослужит долго, если соблюдать следующие рекомендации.
Для сохранения механизма в рабочем состоянии важно следить за составом поступаемого бензина – в нем не должны присутствовать механические примеси.
Перед началом ремонтных работ необходимо обрабатывать детали тем же топливом. Не рекомендуется пользоваться растворителем, так как он способен снизить эластичность резиновых запчастей, повредить шайбы.
Сушить детали лучше всего с помощью продувки сжатым воздухом.
Не стоит очищать маленькие отверстия, например, с помощью иглы или проволоки.
- Окончательную сборку, установку деталей производите равномерно – так можно избежать деформации или изгибов частей карбюратора.
- Следите за тем, чтобы камера поплавка плотно соединялась с корпусом – будущий успех заключается именно в их герметичности.
- Перед запуском механизма проверьте, как соединен воздушный фильтр – стоит опасаться протечек жидкости.
- Чтобы избежать протекания, топливный кран надо открыть, затем перекрыть воздушную заслонку, управляющий рычаг туго закрутить, дроссельную заслонку открыть на 18-14. Утопитель следует пережать до появления капель топлива (если температура снизилась до 5 градусов).
- При запуске воздушную заслонку надо немного приоткрыть. Как только мотор прогреется, откройте на полную.
Техническое обслуживание Оки
Техобслуживание мотоблока включает несколько этапов:
- Ежедневные работы до и после эксплуатации.
- Замена масла.
- Плановый осмотр.
- Консервация на длительное хранение.
Рассмотрим первый пункт.
Перед эксплуатацией мотоблока Ока необходимо:
- проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
- проверить надежность болтовых соединений;
- проверить давление в шинах.
После эксплуатации необходимо:
- хорошенько очистить и вымыть мотоблок;
- просушить в тени;
- смазать все узлы и механизмы;
- поставить на хранение.
Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.
Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.
В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:
Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:
Неисправности
В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:
Почему не заводится мотоблок Ока:
- в баке закончилось топливо;
- уровень масла в картере ниже нормы;
- система зажигания мотоблока Ока требует регулировки, или вышла из строя;
- требуется регулировка карбюратора;
- фильтры засорены и требуют замены;
- свечи зажигания сгорели, закоптились или подмокли;
- сальники вышли из строя.
Колеса (фрезы) перестали вращаться:
- ослаб тросик сцепления;
- необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.
Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:
- необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
- произвести регулировку механизма разобщения полуосей;
- проверить фиксацию передач.
Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:
Установка ремней на мотоблок Ока
Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:
Для реверса:
- Z(0) 1400 I;
- Z(0) 1400 вн I ГОСТ 1284.1-89.
Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.
Освещение для мотоблока Ока
Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).
Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:
- на руль ставится кнопка;
- генератор крепится к мотоблоку;
- в передней части моторизированного устройства закрепляются фары;
- посредством проводов, производится соединение от кнопки к генератору и к фаре;
- производится изоляция проводов.
Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:
Как определить по свече правильность работы системы подачи топлива
Если заглушить двигатель и выкрутить свечу зажигания, то можно по состоянию электрода и его цвету определить, насколько хорошо работает двигатель.
На рисунке 1 и 2: электроды загрязнены маслом. Причины:
- Слишком богатая смесь (топлива намного больше, чем воздуха).
- Система зажигания работает неправильно.
- Масло проникает в камеру сгорания (либо из-за изношенности поршневых колец, либо втулок клапанов).
На рис. 3, 4 и 5 видны следы сажи, кроме того, на рис. 4 и 5 есть признаки «холодной» свечи.
- Неправильно выбран тип свечи (слишком высокое калильное число).
- Чересчур богатая смесь топлива и воздуха.
- Слишком сильное охлаждение (редко).
На рисунках 6-24 электроды покрыты посторонним свинцовым налетом из-за перебоев с зажиганием рабочей смеси.
Рис. 25-27: электроды подгорели, причины могут заключаться в:
- Неправильном подборе свечи (низкое калильное число).
- Бедной рабочей смеси.
- Неверно установленном угле опережения зажигания (позднее).
- Слишком быстром сгорании смеси (проявлении детонации).
- Перегреве мотора (проблемы с охлаждением).
На рис. 28 и 29 электроды перегреты и оплавлены. Это происходит из-за неверно выставленного зажигания (чересчур раннее).
Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099
Центробежный регулятор является элементом системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.
Назначение центробежного регулятора опережения зажигания
Центробежный регулятор опережения зажигания в бесконтактной системе зажигания двигателей 2108, 21081, 21083 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 предназначен для автоматического увеличения угла опережения зажигания при повышении нагрузки на двигатель (увеличение числа оборотов коленчатого вала) с целью получения большего эффекта (большей мощности) от наиболее полного сгорания топливной смеси.
Расположение на автомобиле
Центробежный регулятор опережения зажигания расположен внутри распределителя зажигания (трамблера), на его оси.
Устройство центробежного регулятора
Центробежный регулятор состоит из двух плоских грузиков, прикрепленных к опорной пластине, установленной на валике распределителя зажигания. Края грузиков упираются в выступы на другой — ведомой пластине регулятора. Ведомая пластина, в свою очередь через две пружины соединена с опорной. На ведомой пластине расположен круглый экран, прорези в котором, при вращении проходят через зазор в датчике Холла. Что формирует импульс на коммутатор и далее на катушку зажигания о необходимости дать искру на ту или иную свечу.
Принцип действия центробежного регулятора
При вращении валика распределителя вращается и центробежный регулятор опережения зажигания. Под действием центробежной силы его грузики начинают расходиться в стороны. Чем выше обороты двигателя, тем сильнее расходятся грузики.
Грузики своими краями воздействуют на выступы ведомой пластины регулятора. От этого ведомая пластина, преодолевая сопротивление пружинок, вращается вместе с экраном на некоторый угол в направлении вращения валика. В результате прорези в экране раньше проходят в зазоре датчика Холла, что формирует более ранние импульсы на свечи, то есть угол опережения зажигания увеличивается.
Расхождение грузиков при вращении центробежного регулятора
При падении частоты вращения к/вала грузики сходятся, пружины возвращают ведомую пластину с экраном обратно, импульс с датчика Холла поступает более поздний, угол опережения зажигания возвращается к норме (См. «Установка угла опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099»).
Совместная работа центробежного регулятора опережения зажигания и датчика Холла
Неисправности центробежного регулятора
В основном центробежный регулятор преследуют две неисправности:
— заедание грузиков;
— ослабление пружин грузиков.
Неисправность центробежного регулятора приводит к падению мощности двигателя автомобиля, неустойчивым оборотам холостого хода и повышенному расходу топлива, так как угол опережения зажигания перестает соответствовать требуемому на данном режиме. Для проверки центробежного регулятора и устранения неисправности придется разбирать распределитель зажигания (менять пружины или устранять причину заедания грузиков). В ряде случаев целесообразнее заменить центробежный регулятор или распределитель зажигания в сборе.
Применяемость центробежного регулятора на автомобилях ВАЗ 2108, 2109, 21099
— На двигателях 21081 автомобилей ВАЗ 21081, 21091 устанавливался распределитель зажигания 40.3706-10 с красной меткой на крышке. На двигателях 2108, 21083 распределитель зажигания 40.3706 или 40.3706-01. У них разные характеристики центробежного регулятора опережения зажигания (см. в «Примечаниях и дополнениях»).
Примечания и дополнения
— Зависимость оборотов коленчатого вала двигателя и изменения центробежным регулятором угла опережения зажигания.
| Распределитель 40.3706 | Распределитель 40.3706-10 | ||
| 1000 об/мин | 0 — 2° | 1000 об/мин | 0 ± 2° |
| 2000 об/мин | 9 ± 2° | 2000 об/мин | 10 ± 2° |
| 3000 об/мин | 15 ± 2° | 3000 об/мин | 17 ± 2° |
| 4000 об/мин | 19 ± 2° | 4000 об/мин | 22 ± 2° |
| 5000 об/мин | 22 ± 2° | 5000 об/мин | 27± 2° |
| 6000 об/мин | 24 ± 2° |
— Точную настройку и регулировку центробежного регулятора производят на специальных стендах. Производить ее в домашних условиях нецелесообразно.
Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099
— Неисправности трамблера автомобилей ВАЗ 23108, 2109, 21099
— Неисправности бесконтактной системы зажигания автомобилей ВАЗ
— Применяемость свечей зажигания на автомобилях ВАЗ
— Проверка высоковольтных проводов автомобилей ВАЗ
— Проверка вакуумного регулятора опережения зажигания

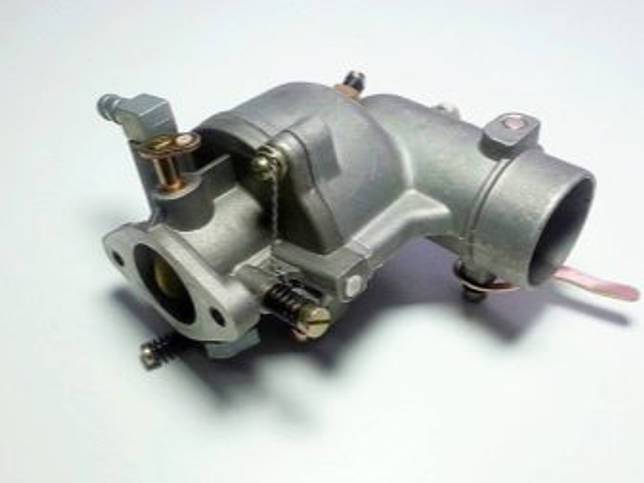

Устройство карбюратора мотоблока
Знания о том, как именно устроен карбюратор для мотоблока , помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

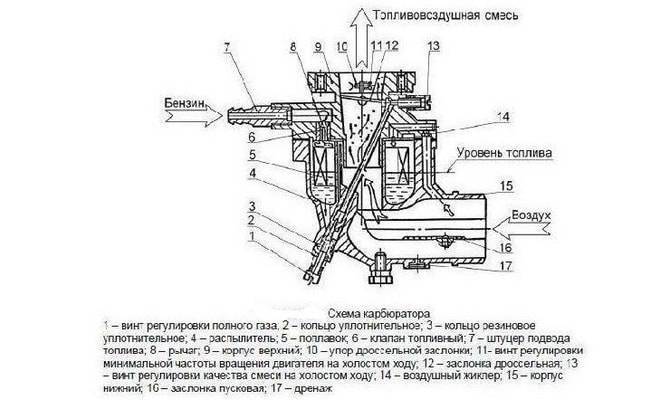

Конструктивно механизм состоит из:
- поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
- поплавковой металлической камеры с хромированными внутренними полостями;
- дополнительной камеры, требуемой для смешивания горючего с воздухом;
- конструкции распределения топлива, оборудованной диффузором;
- регулируемой заслонки дросселя;
- топливных и штатных воздушных трубок, изготовленных из технической резины.
В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.
Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.
Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.
Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.
Правила эксплуатации
Устройство прослужит долго, если соблюдать следующие рекомендации.
Для сохранения механизма в рабочем состоянии важно следить за составом поступаемого бензина – в нем не должны присутствовать механические примеси. Перед началом ремонтных работ необходимо обрабатывать детали тем же топливом
Не рекомендуется пользоваться растворителем, так как он способен снизить эластичность резиновых запчастей, повредить шайбы. Сушить детали лучше всего с помощью продувки сжатым воздухом. Не стоит очищать маленькие отверстия, например, с помощью иглы или проволоки.
- Окончательную сборку, установку деталей производите равномерно – так можно избежать деформации или изгибов частей карбюратора.
- Следите за тем, чтобы камера поплавка плотно соединялась с корпусом – будущий успех заключается именно в их герметичности.
- Перед запуском механизма проверьте, как соединен воздушный фильтр – стоит опасаться протечек жидкости.
- Чтобы избежать протекания, топливный кран надо открыть, затем перекрыть воздушную заслонку, управляющий рычаг туго закрутить, дроссельную заслонку открыть на 1\8-1\4. Утопитель следует пережать до появления капель топлива (если температура снизилась до 5 градусов).
- При запуске воздушную заслонку надо немного приоткрыть. Как только мотор прогреется, откройте на полную.
Конструкция системы питания
Один из компонентов ДВС – топливная система. Она необходима для бесперебойного снабжения двигателя горючим. Система состоит из бензобака, топливопровода, фильтров и карбюратора. Последний дозирует бензин для поддержания заданной частоты вращения коленвала с зависимости от режимов работы мотоблока. Бензобак необходим для хранения в нём запаса топлива. Топливопроводы соединяют все компоненты между собой, а фильтры очищают топливо от посторонних примесей.
Наиболее сложной и ответственной деталью в ДВС является дозирующий узел. Устройство карбюратора, установленного на мотоблоке, позволяет пользователю выполнять регулировку качества топливной смеси, поступающей в мотор. В общем случае ДУ состоит из следующего:
- Поплавковой камеры. В ней расположены детали, отвечающие за приготовление топливной смеси. В приёмном стакане накапливается бензин, который воздействует на поплавок. Последний при достижении заданного уровня топлива, нажимая на запорную иглу, перекрывает подачу горючего.
- Смесительной камеры. В ней происходит насыщение поступающего в мотор воздуха мелкодисперсной бензиновой пылью. Последняя образуется за счёт разряжённой атмосферы в смесительной камере. Пониженное давление вытягивает из поплавковой камеры топливо, которое, проходя через дозирующий жиклёр, распыляется в потоке воздуха.
- Дроссельной заслонки. Этот узел регулирует частоту вращения коленвала. Заслонка перекрывает проходной канал, по которому поступает воздух в цилиндр. Чем больше сечение, тем быстрее будет вращаться выходной вал ДВС. Положение заслонки регулируют посредством стального тросика, закреплённого на рукоятке мотоблока.
- Регулятора холостых оборотов. Как правило, это металлический или пластиковый винт, на который опирается привод дроссельной заслонки. Ввинчивание регулятора увеличивает обороты холостого хода двигателя.
К сведению!
В зависимости от производителя и назначения мотоблоков, их ДУ могут комплектовать дополнительными элементами. Но, независимо от этого, все узлы работают по одному и тому же принципу.
Устройство карбюратора
Карбюратор – часть топливной системы, в котором происходит смешивание жидкого топлива с воздухом, распыление горючей смеси и подача в цилиндры двигателя. От правильной работы этого узла зависит, будет ли горючая смесь в нужной степени обогащена кислородом и своевременно подана в цилиндры. Название происходит от французского слова carburation (карбюрация), что и означает смешивание. В автомобилестроении карбюраторные двигатели постепенно вытесняются инжекторными, но в технике, в том числе садовой, они используются очень широко.
Базовыми деталями карбюратора являются:
- поршень;
- трубка Вентури;
- фитинг (соединитель);
- иглы высоких и низких оборотов.
Трубка Вентури представляет собой отверстие, с помощью которого воздух поступает в двигатель. Ее отличительной чертой является форма, похожая на песочные часы. В самой узкой часть находится затворка (в роторных моделях это цилиндр, в плунжерных – ползунок). Сужение воздушного впуска увеличивает скорость воздуха и создает зону низкого давления. В результате топливо поступает в двигатель быстрее и эффективнее и обеспечивает уверенную работу на малых оборотах и холостом ходу.
Иглы высоких и низких оборотов представляют собой золотники, в которых заостренная игла проходит через «гнездо». Поток топлива регулируется за счет заостренного кончика. Чем дальше игла углубляется в гнездо, тем меньше зазор и, соответственно, поток топлива.
Карбюратор является неотъемлемой частью топливной системы
Работает карбюратор следующим образом:
- Поршень движется вверх, выкачивая из камеры воздух.
- Новая порция воздуха подается по трубке Вентури. Воздух забирают из внешней среды.
- Одновременно в камеру подается горючее из бензобака через соединительный фитинг.
- Топливо поступает через основную иглу в трубку Вентури.
- При нажатии на рычаг газа игла низких оборотов смещается и образуется зазор, что обеспечивает топливу доступ в камеру. После этого происходит смешение воздуха и горючего в топливную смесь, которая, в свою очередь, поступает в цилиндры двигателя, где происходит взрыв.
- Далее поток горючего контролируется положением основной иглы.
Виды карбюраторов
Карбюраторы бывают:
- Поплавковый. К этому типу относится большинство современных карбюраторов. Он состоит из поплавковой и смесительной камер, а также различных дозирующих систем и элементов: каналов, жиклёров, клапанов. Наличие поплавковой камеры обеспечивает стабильный приток топлива. На сегодняшний день устройства этого типа обеспечивают самые устойчивые параметры горючей смеси, а также отличаются высокой надежностью.
- Мембранно-игольчатый. Такой карбюратор состоит из нескольких камер, разделённых мембранами. Камеры соединены между собой жёстким штоком. Работа клапана подачи топлива регулируется иглой на конце штока. Неоспоримыми достоинствами карбюраторов этого типа являются простота устройства и способность не зависеть от положения в пространстве (их можно поворачивать и даже переворачивать вверх ногами). Именно такие карбюраторы устанавливают на бензопилы, газонокосилки и пр. В тоже время они сложны в регулировке, чувствительны к ускорениям, медленно переключаются между режимами и иногда грешат нестабильным составом смеси.
Также различают следующие типы:
- Роторный. В основе конструкции – горизонтальный цилиндр с поперечным отверстием. Цилиндр вращается внутри камеры, открывая доступ воздуху через отверстие. Одновременно цилиндр перемещается внутри карбюратора. За счет изменения размера отверстия происходит регулировка низких оборотов. Эти карбюраторы просты в устройстве, однако обладают сравнительно небольшой мощностью и неотзывчивы в управлении. Идеальны в технике, не требующей жесткого ускорения и чувствительного газа на малых скоростях.
- Плунжерный (ползунковый). Имеет сплошной цилиндр (без отверстия). Воздух поступает, когда цилиндр сдвигается. На малых скоростях он полностью находится в карбюраторе и блокирует большую часть воздушного потока, что приводит к уменьшению оборотов. При нажатии на педаль газа цилиндр выдвигается, пропуская в мотор больше воздуха и горючей смеси. Карбюраторы этого типа обеспечивают большую мощность двигателя, однако усложняет управление, особенно на дорогах с низким качеством сцепления.
Карбюраторы различаются по принципу работы
Карбюратор для мотоблока: устройство и регулировка
Карбюратор для мотоблока выступает узлом системы питания. Его задача – оптимизировать топливо до получения нужного состава.
Карбюратор требует постоянного контроля нагрузок. Для его надлежащей работы нужна регулярная проверка и грамотная эксплуатация. Многое зависит от комплектации агрегата и качества используемого топлива.
Мотоблоки Нева МБ-1 и Нева МБ-2
Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

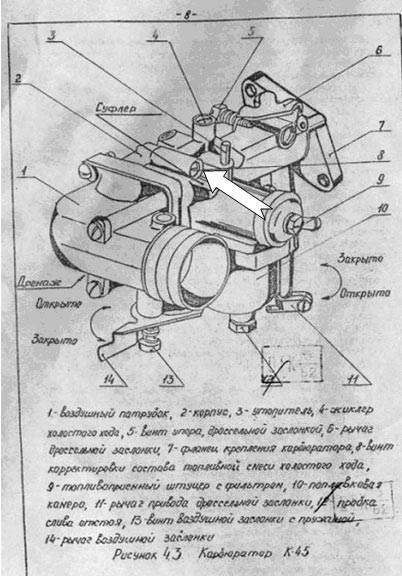

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:
- Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
- Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
- Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
- После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
- При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
- Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.
Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.
Мотоблоки Агро
Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:
- Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
- Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
- Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
- Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео.
Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.
Первый пуск и обкатка мотоблока Нева МБ-2
Первый пуск необходимо производить придерживаясь следующей схемы:
- убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
- запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
- проверьте уровень масла и топлива в баке;
- так же проверьте места резьбовых соединений;
- далее можно запускать двигатель, плавно повернув ручку зажигания;
- время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.
Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла
В этот период наиболее важно:
- не работать на полном газу;
- работать только на предварительно подготовленных почвах (не целине);
- для культивации использовать только то количество фрез, что есть в комплекте;
- мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
- переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;
по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.
