Инструкция по эксплуатации и обслуживанию
Правила эксплуатации модели Штиль 250-мс:
- после сборки инструменту требуется обкатка перед началом постоянной работы, обкатка занимает около 5-7 часов, в это время интенсивность эксплуатации бензопилы должна быть средней;
- после обкатки можно переходить в обычный режим бензопилы, не допуская перегревания двигателя и шины;
- использовать пилу рекомендуется только в защитной экипировке;
- запрещено бросать работающий инструмент.
Техническое обслуживание:
- сложный ремонт или устранение серьезных неисправностей, пока бензопила на гарантии, необходимо выполнять в сервисном центре;
- разборка пилы запрещена, пока действует гарантия;
- самостоятельная регулировка карбюратора проводится после окончания гарантии, в предыдущий период — специалистами сервиса;
- схема общей настройки агрегата перед использованием детально описана в инструкции;
- регулярно выполняется — осмотр на целостность, очистка воздушного фильтра от опилок, смазывание шины и цепи, раз в месяц контролируется состояние свечи, системы зажигания, а также готовится свежая топливная смесь, раз в год производится регулировка карбюратора.
Признаки некорректной работы карбюратора
Неправильная работа карбюратора может быть связана с засорением впускных отверстий и неправильной настройкой.
Признаки некорректной работы:
- увеличен расход бензина, из выхлопного отверстия выходит густой белый дым;
- двигатель работает с трудом, с характерным звуком;
- мотор запускается и глохнет или совсем не запускается;
- бензопила «стреляет» в карбюратор.
Всегда ли нужна регулировка
Прежде чем вмешиваться в заводские настройки карбюратора, убедитесь, что некорректная работа бензопилы связана именно с ним:
Сначала убедитесь, что в бачке нежелающей заводиться пилы есть топливная смесь и она поступает в карбюратор.
Если бак полный, проверьте бензопровод. Отсоедините трубку от карбюратора и проведите подкачку. Если все в порядке, бензин будет выплескиваться плевками в соответствии с нормами производителя.
Слабая подача свидетельствует о засорении канала или топливного фильтра. В этом случае достаточно провести прочистку топливной трубки и заменить фильтр.
Некорректная работа инструмента может быть связана с переполненным баком бензопилы. В этом случае под крышкой кратера будут видны подтеки. Если они есть, проверьте соединение топливной трубки с карбюратором. Она иногда выдавливается при закручивании крышки переполненного бачка. Двигатель может не заводиться по этой причине.
Причиной плохой работы бензопилы может стать качество масляно-бензиновой смеси. Если не слить остатки и оставить инструмент на хранение более 2 недель, в баке начнут происходить процессы смолообразования и полимеризации компонентов. Это может стать причиной образования нагара на поршне, кольцах и гильзе цилиндра. Поэтому всегда готовьте смесь непосредственно перед работой в необходимом количестве.
Если с качеством топлива все в порядке, двигатель бензопилы может не заводиться, от засорения топливного и воздушного фильтров:
Для диагностики топливного фильтра отсоедините канал подачи бензина от карбюратора и произведите подкачку топлива. При слабом давлении или его отсутствии в патрубке следует отсоединить фильтр.
Перед этим освободите бачок от смеси и извлеките сам фильтрующий элемент. Забитый сменный картридж можно почистить, но лучше всего сменить его на новый. При работе инструментом в пыльных условиях, очистку стоит производить регулярно.
Извлечение воздушного фильтра производите осторожно, чтобы накопившаяся в процессе эксплуатации пыль на его поверхности не попала в карбюратор: это может потребовать дорогостоящего ремонта. После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства
Затем просушите и аккуратно поставьте его на место
После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства. Затем просушите и аккуратно поставьте его на место.
Теория и принципы работы топливной системы, конструкция карбюратора
Принцип работы карбюратора
В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.
Рисунок 1. Схема принципа работы карбюратора бензопилы
Схема принципа работы карбюратора бензопилы

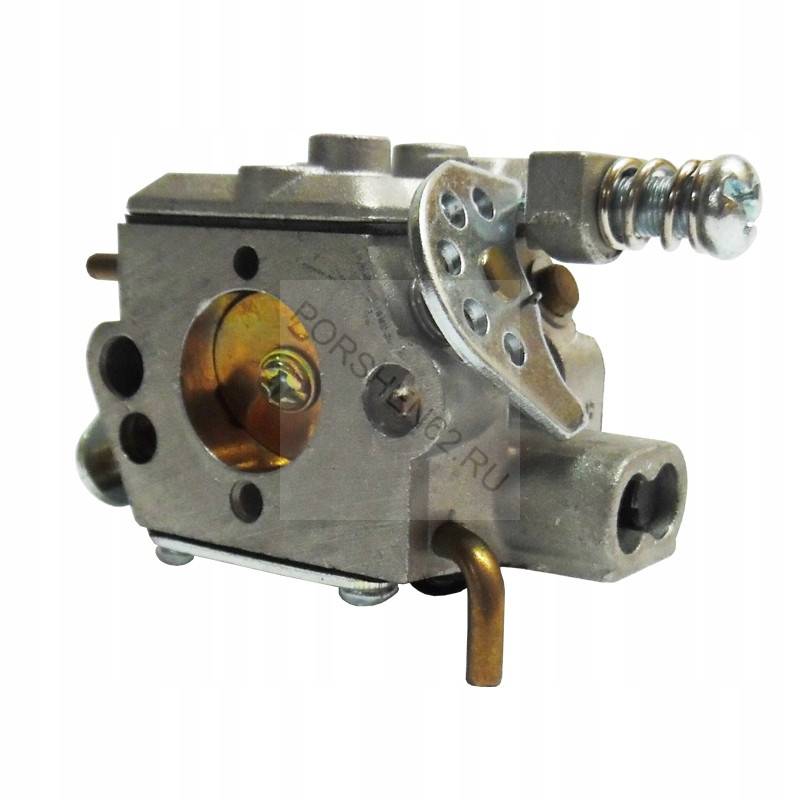

Рисунок 2. Карбюратор бензопилы Хускварна 137
Карбюратор бензопилы Хускварна 137
Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Составляющие части любого карбюратора это:
- алюминиевый корпус (цельный, литой);
- жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
- поплавковая камера;
- диффузор;
- распылитель.
На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:
- когда запускается двигатель, открывается воздушная заслонка;
- из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
- далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
- последний этап — попадание смеси в камеру сгорания двигателя.
Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.
Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:
Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.
Пошаговая последовательность процесса регулировки
Прежде чем приступить к регулировке, запомните:
- регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
- затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
- перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
- для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.
Регулировка карбюратора пошагово:
- винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
- такие же действия проделайте с винтом Н;
- бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
- если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
- ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
- жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
- не отрегулировано зажигание.
Регулировка
При покупке новой бензопилы, карбюратор Stihl MS 250 не требует регулировки – все настроено с завода и готово к работе! Она требуется только после определенного времени эксплуатации, в результате которой, износились или сломались его детали.
Когда регулировать?
Первый признак того, что карбюратор необходимо прочистить и отрегулировать – черный (обогащенная смесь) или очень светлый (обедненная смесь) нагар на свече каления. При нормальных регулировках, оптимальном соотношении бензина с маслом и правильно отрегулированной подачи топлива в камеру внутреннего сгорания, нагар на свече, будет серо-кирпичным.
Необходимые инструменты
Для регулировки потребуется инструмент, имеющийся у каждого: набор отверток, набор рожковых ключей.
Из материалов, понадобится ветошь, керосин (бензин) для промывки деталей.
Тахометр – для точной настройки оборотов карбюратора. Вещь важная, но можно обойтись и без нее.
Подготовка
Перед регулировкой карбюратора проводят профилактическое обслуживание агрегата:
- Прочищается воздушный фильтр;
- Чистится весь карбюратор;
- Прочищается и промывается двигатель от пыли и грязи;
- Настраивается цепь;
- Чистится или меняется свеча зажигания.
Инструкция по настройке
Пошаговый алгоритм регулировки карбюратора Zama C1Q-S85 на бензопиле Stihl MS 250:
- Необходимо после остановки двигателя полностью закрутить винты «H» и «L», а затем открутить каждый на один полный оборот.
- Далее следует завести двигатель — бензопила должна проработать на холостом ходу 5-10 минут.
- Регулировкой винта «H» нужно добиться максимальных оборотов двигателя (14 000 оборотов в минуту) при полностью выжатой ручке газа. Для точного определения оборотов двигателя воспользуйтесь тахометром для бензопилы. Если его нет, настройку следует производить на слух – нужно выставить максимальные обороты и затем снизить их примерно на 20-25%.
- Винтом «LA» необходимо настроить обороты холостого хода таким образом, чтобы цепь на шине слегка вращалась, а затем нужно открутить винт LA» на 1/4 оборота.
- Если бензопила глохнет или обороты постоянно меняются, нужно открутить винт «L», при этом обороты двигателя должны повышаться.
- Дальше винтом «LA» выставляют оптимальные обороты холостой работы двигателя, при этом Stihl MS 250 должна работать на 2600 оборотах в минуту. Это обороты холостого хода.
Если карбюратор или цилиндр подсасывают воздух, то эти процедуры могут не помочь. Воздух может попадать в двигатель через прохудившуюся прокладку карбюратора, на сальниках коленчатого вала или на ускорительном насосе.
Как устранить эту неисправность, смотрите в видео ниже, автор также рассказывает про регулировку карбюратора Zama C1Q-S85. В примере бензопила плохо заводится, а при работе глохнет
Видео по настройке
Также предлагаем познакомиться с еще одним интересным видео, автор которого наглядно показывает как отрегулировать карбюратор на бензопиле Stihl MS 250.
Неисправности и ремонт
Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:
- Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
- Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.
Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.
Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.
Как снять карбюратор с бензопилы
Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:
- Повернуть фиксатор влево, чтобы снять крышку.
- Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
- Снять все тяги, в том числе и рычаг карбюратора.
- Снять карбюратор, а затем отсоединить топливный шланг.
Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.
Как почистить
В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:
Снять самую большую крышку. Снять мембрану, которая расположена под крышкой. Очистить сеточку, что расположена в углублении
Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку. Дополнительно нужно промыть и продуть все каналы
Последняя процедура необходима, если в карбюратор не поступает бензин
Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.
Как настроить
Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.
Для регулировки своими руками нужно:
- Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
- Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
- Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
- Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
- Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.
