Регулировка карбюратора бензопилы садко

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота

Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

  1. Бензопила очевидно не выдаёт положенной мощности при пилении.
  2. У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
  3. В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.

Неисправность бензопилы Calm 250 (неисправность бензопилы карбюратора):

Сразу же после намотки бензопила работает с повышенной скоростью, и если вы нажимаете на газ, вместо того, чтобы начинать ускоряться, он «задыхается» и даже останавливается. Или он плохо запускается, не набирает оборотов и киосков (эта неисправность бензопилы применима к другим дорогим цепным пилам с насосом акселератора в карбюраторе).

Причина отказа бензопилы: Износ резиновой манжеты на поршень ускорительного насоса в карбюраторе (топливный ускоритель). Это приводит к всасыванию воздуха ускоряющим насосом, и основная струя впрыскивает в диффузор обедненную топливно-воздушную смесь (в смеси с небольшим количеством бензина), а бензопила сначала работает на повышенных скоростях, а затем «дросселирует» и кивает. Это происходит после 2-3 лет эксплуатации и происходит, как правило, в жаркие летние месяцы.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

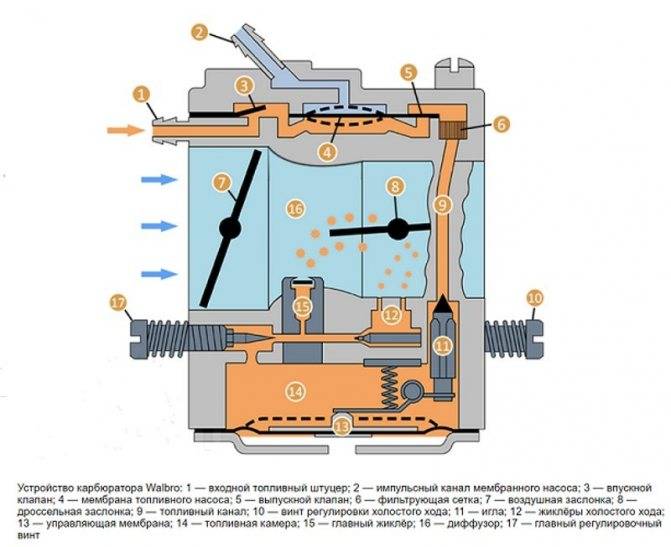

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Сильные стороны модели

Как любой инструмент, своими достоинствами и недостатками обладает и бензопила Huter. Отзывы потребителей позволяют выделить сильные стороны оборудования. Удобная форма рукоятки позволяет легко удерживать инструмент во время работы. Нижняя часть ее несколько расширена. Данная конструкторская особенность по достоинству оценена владельцами. Как свидетельствуют многочисленные отзывы, при разрывах пильных цепей данное расширение рукоятки защищает человека от травм. Безопасность работы обеспечена наличием автоматического тормоза, который срабатывает во время нажатия на передний упор. Наличием на рукояти бензопилы элементов управления обеспечивается комфорт при эксплуатации оборудования.

По отзывам владельцев, данная модель способна заводиться с полуоборота. Несмотря на высокое немецкое качество инструмента, специалисты рекомендуют регулярно осуществлять его техническое обследование: проверять смазку и болтовые соединения.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Проверка карбюратора и признаки необходимости его регулировки

От хорошего состояния карбюратора зависит номинальная мощность двигателя и экономия расхода топливных ресурсов. Карбюратор бензопилы функционального отличия от автомобильного не имеет. Он смешивает пары бензина с поступающим через трубу воздухом и подает их дальше в камеру для сгорания.

  • воздуховода или трубки для подачи воздуха;
  • топливопровода или топливоподающей трубки для его смешивания с воздухом;
  • воздушной заслонки.

Признаком необходимости регулировки карбюратора:

  • сильные вибрации в виду разбалансировки винтов. Двигатель с исправным карбюратором работает ровно, по звуку напоминает ход в четыре такта;
  • повреждения колпака защиты;
  • износ системы поршней, которая уже требует иной смеси по составу;
  • непроизвольное заглушение двигателя, невозможность его повторного или изначального запуска;
  • необоснованное повышение потребления бензина, при этом мощность двигателя может оставаться прежней, а чаще всего снижаться;

Читать также: Виды плашек для нарезания резьбы

Общие принципы разборки

В основном, все бензопилы имеют одинаковые комплектующие, которые демонтируются по определенной схеме. Если же сборка пилы китайская, то беспокоится не о чем: чаще всего их делают по подобию европейских моделей. Как разобрать бензопилу:

  • Снимается крышка сцепления.
  • Убирается стартерная крышка. Чтобы это сделать, нужно выкрутить саморезы и убрать поперечную ручку.
  • Чтобы снять ручку, нужно убрать крышку, которая закрывает воздушный фильтр.
  • Бензиновый шланг удаляется с крышки штуцера.
  • Демонтируется корпус пилы. Нужно открутить саморезы и снять крышку маслобака.
  • Перед тем как снять модуль зажигания, нужно провести разбор барабана сцепления: нужно прокрутить коленвал по часовой стрелке до тех пор, пока поршень не перекроет выпускное отверстие газов.
  • Затем необходимо открутить сцепление на бензопиле и снять муфту: нужно несильно ударить по нему молотком.
  • Удаляются винты, демонтируется бензобак с масляным шлангом.
