Самостоятельная регулировка карбюратора Партнер 350
Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.
Первый этап регулировки
На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.
Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.
Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.
Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.
Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.
Второй этап
После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.
В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).
Далее, при помощи винта качества, устанавливаются максимальные обороты.
Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно. Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна
Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.
Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.
Регулировка без помощи тахометра
Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.
В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.
Настройка в случае изменений в работе или условий эксплуатации бензопилы
В таких случаях отрегулировать карбюратор на бензопиле можно следующим образом. Сначала запускам инструмент и прогреваем его 10 минут.
Регулировку УПТ начинаем с определения положения настроечного винта «L», при котором обороты холостого хода будут наибольшими. Для этого очень медленно и плавно поворачиваем этот болтик то в одну сторону, то в другую. И так несколько раз, пока нужное положение не будет найдено. После этого проворачиваем «L» на 1/8–1/4 оборота (требуемое значение указано в техдокументации на инструмент) против часовой стрелки (далее ПРЧС).
Затем продолжаем регулирование холостого хода с помощью винта «S» («LA», «T»):
- Если цепь после манипуляций с болтиком «L» неподвижна, то надо плавно вращать «S» («LA», «T») по часовой стрелке (далее ПОЧС), пока она не начнет двигаться. Затем подкручиваем «S» на 1/8–1/4 оборота обратно.
- Если цепь движется, вращаем «S» («LA», «T») ПРЧС, пока она не остановится, а потом подкручиваем «S» на 1/8–1/4 оборота в туже сторону.
Двигатель должен работать равномерно. И проверяем его, как он ускоряется. Считается, что мотор в режиме ускорения работает нормально, если при плавном нажатии на акселератор обороты за короткое время и без «провалов» возрастают до своего максимального значения. Если двигатель работает неравномерно и/или плохо ускоряется, то надо слегка – максимум на 1/8 целого оборота – подвернуть «L» ПРЧС. После этого необходимо опять произвести приведенную выше настройку «S» («LA», «T»). Повторяем эти регулировки, пока мотор не станет равномерно работать и хорошо ускоряться.
Проверка работы бензопилы
Теперь проверяем настройку регулировочного болта «H». Для этого разгоняем движок до максимальных оборотов. Только долго гонять его так без нагрузки нельзя, надо делать паузы. Смотрим на выхлоп и слушаем работу мотора. Если из глушителя выходит слишком много, причем сизого дыма, и мотопила сильно шумит – значит карбюратор делает чересчур богатую смесь. Кроме того, при этом максимальные обороты силового агрегата ниже, чем должны быть. А также в нем будет образовываться нагар. В этом случае необходимо «H» чуть-чуть подвернуть ПОЧС. Затем опять проверяем работу движка и при необходимости повторяем регулировку.
Когда мотопила издает визжащий звук, мотор сильно греется, выхлоп сопровождается треском и/или слышны перебои в зажигании, то есть идет детонация – смесь слишком бедная, а максимальные обороты двигателя выше, чем должны быть. Это приводит к перегреву силового агрегата, прогоранию поршня, быстрому износу цилиндра и выгоранию свечи. В этом случае надо «H» на 1/4 оборота повернуть ПРЧС.
В завершение регулировки проверяем пилу на холостом ходу. При правильно отрегулированном УПТ она должна работать так:
- Цепь неподвижна.
- Звук двигателя почти как у четырехтактного.
- Нажатие на акселератор приводит к быстрому набору максимальных оборотов.
Если эти условия в полном объеме не соблюдаются, следует воспользоваться «S» («LA», «T»), как это указано выше, или повторить настройку с самого начала.
Так проводится приблизительная настройка. Для точной нужен тахометр. Делаем все то же самое, только проворачиваем регулировочные болтики, ориентируясь на показания этого прибора. Это позволит точно и, скорее всего, с первого раза настроить карбюратор, добившись в зависимости от модели инструмента для работ с деревом установки холостых оборотов на уровне 2800–3300 об/мин или выше и максимальных – 11000–15000 об/мин. Какие именно следует выставлять, надо смотреть в технической документации (инструкции по эксплуатации) на пилу.
Устройство карбюратора
Чтобы понять, как правильно регулировать карбюратор бензопилы, нужно разобраться, по какому принципу тот работает. На схеме, расположенной ниже, можно увидеть, как работает это устройство.

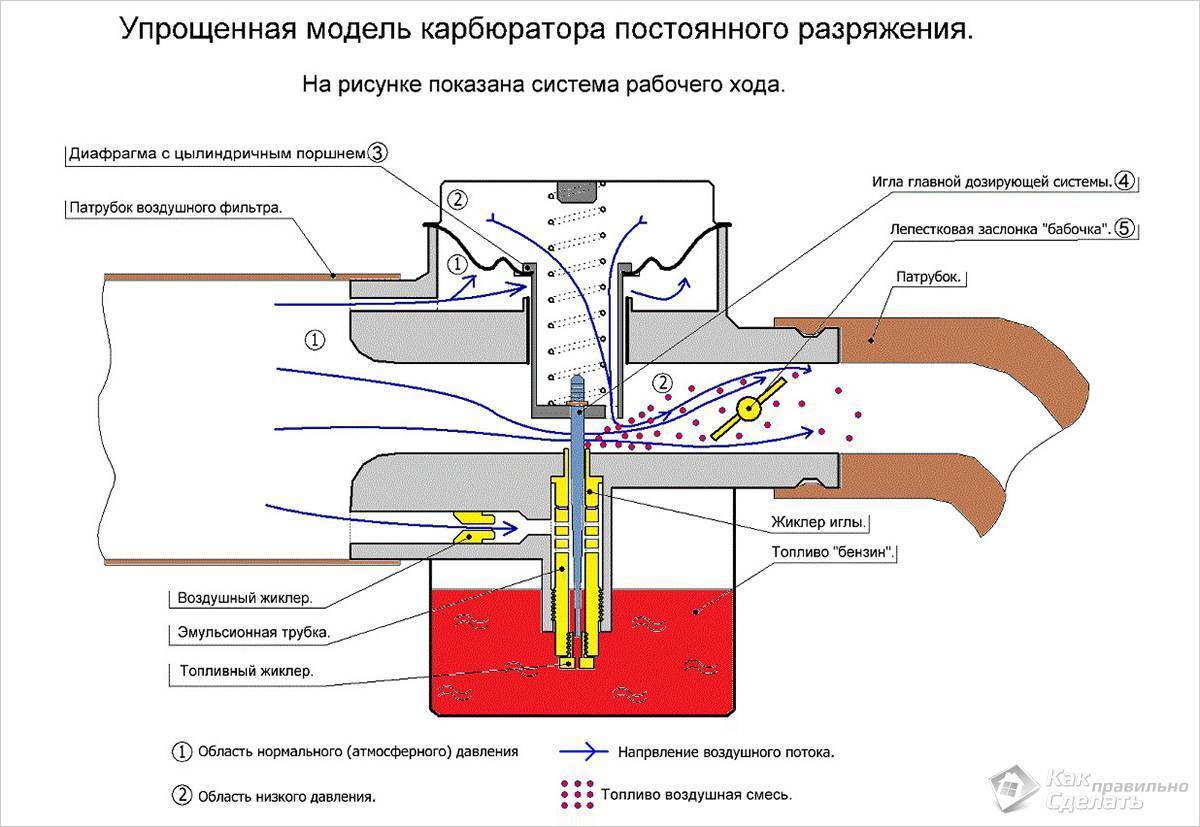

Упрощенная схема карбюратора
Рассмотрим, по какому принципу работает главная дозирующая система.
Снизу (1) и в верхней части мембраны (2) создается разное давление, вследствие чего диафрагма с цилиндричным поршнем (3) приводится в действие и он начинает подниматься. Процесс продолжается до тех пор, пока двигатель набирает обороты. Достигается такой эффект за счет того, что, открывая дроссельную заслонку (5), двигатель, увеличивая обороты, создаёт некоторое разряжение, и диафрагма вместе с цилиндричным поршнем (3) поднимается вместе с иглой (4). Благодаря этому увеличивается количество поступающего в двигатель топлива. Вся эта система стабилизирует разрежение в области иглы, поэтому топливо лучше смешивается с воздухом.
Изучив иллюстрацию, можно узнать, как называются детали карбюратора.

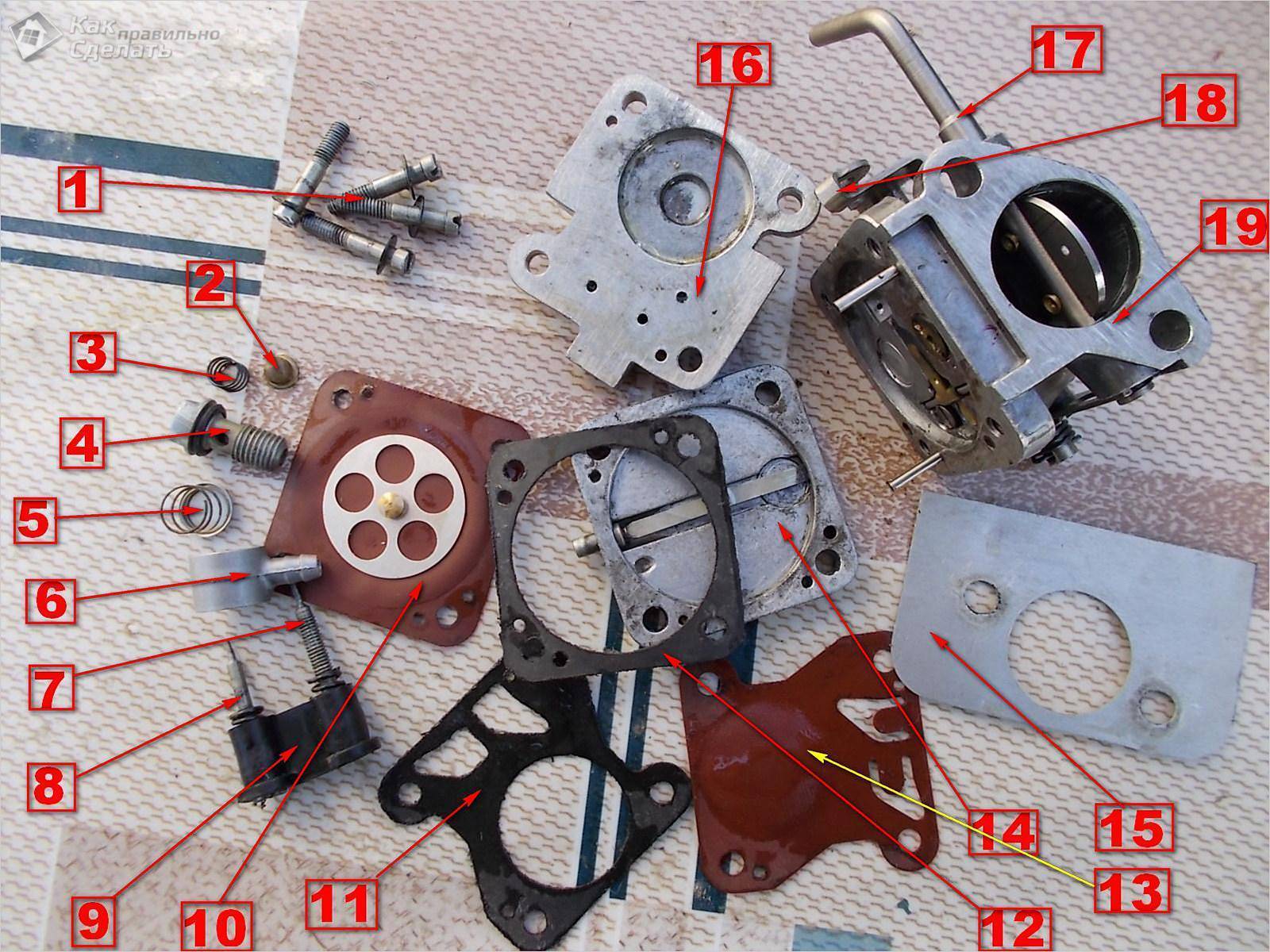

Карбюратор в разобранном виде
Таблица с названиями
Почему бензопила стреляет в карбюратор?
Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:
- перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
- подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.
Если стреляющий звук исходит со стороны глушителя, то проблема заключается в перенасыщении топливной смеси бензином. Если в топливе слишком мало воздуха, то оно будет гореть не только в камере, но и в глушителе. Свидетельством этому будет служить большое количество нагара на внутренних стенках глушителя.
Правила проведения регулировки
Шаг 1. Проверьте уровень топлива в топливном баке. Этот бак должен быть заполнен наполовину. Если топлива меньше, это сделает правильную настройку карбюратора сложнее.
Шаг 2. Получите доступ к карбюратору. Место может варьироваться в зависимости от модели и производителя вашей конкретной бензопилы. Как правило, вам понадобится регулируемый ключ и шестигранный гайковерт для снятия болтов с корпуса бензопилы. Снимите корпус. Регулировка карбюратора будет осуществляться при помощи небольших винтов рядом с двигателем.
Шаг 3. Запустите бензопилу и подождите три минуты. Это позволяет прогревать двигатель, что необходимо для правильной регулировки карбюратора.
Шаг 4. Поверните регулировочный винт холостого хода. Вы будете слышать, как двигатель вращается, или замедляется, когда вы поворачиваете винт. Установите двигатель на холостом ходу, чтобы он работал на высокой скорости. Это поможет предотвратить непреднамеренное выключение двигателя.
Шаг 5. Поверните регулировку винта на низкой скорости. Поверните его в одну сторону, пока двигатель не начнет работать максимально мощно. Поверните винт в другую сторону
Обратите внимание на два положения шнека и поверните винт так, чтобы он находился на полпути между этими двумя точками. Потяните цепную пилу немного, чтобы проверить, как она работает на низкой скорости
Шаг 6. Потяните спусковой крючок для полной скорости дроссельной заслонки бензопилы. Если двигатель работает нормально, значит правильно установлен винт для регулировки полной скорости. Если двигатель барахлит, отрегулируйте винт и снова нажмите на спусковой крючок. Повторяйте до тех пор, пока полная скорость бензопилы не станет бесперебойной.
Шаг 7. Прикрепите корпус бензопилы обратно.
Настройка карбюратора китайской бензопилы влияет на работу инструмента. Если вы заметили разницу в производительности бензопилы, или если она начала работать грубо, может помочь настройка. В то время как новые приборы предназначены для предотвращения регулировки кем-то, кроме лицензированного профессионала, старые модели оснащены удобными винтами для быстрой настройки.
Регулировка высокоскоростного регулировочного винта влияет не только на выходную мощность, но и на высокую скорость вращения. Если винт повернут слишком далеко по часовой стрелке, будет превышена допустимая частота работы. Это может привести к повреждению двигателя, вызванному отсутствием смазки и перегрева, в частности. Корректировки установки высокоскоростного регулировочного винта могут выполняться только в том случае, если имеется точный тахометр для проверки максимальной частоты вращения двигателя 13 000 об/мин (со штангой и правильно натянутой цепью).
Когда двигатель проверен на заводе, карбюратор настроен на получение богатой смеси для обеспечения того, чтобы отверстие цилиндра и подшипники получили дополнительную смазку в течение периода работы. Высокоскоростной регулирующий винт, может быть, повернут не более чем на 1/4 оборота по часовой стрелке.
Предостережение! Максимально допустимые обороты двигателя не должны превышаться! Обратите внимание, что даже незначительные изменения на регулировочных винтах оказывают заметное влияние на поведение двигателя
Причины неустойчивой работы двигателя
Для работы бензопилы необходим чистый воздух. Малейшая пылинка, попавшая в жиклер, нарушит работу карбюратора. Поэтому надо вовремя чистить воздушный фильтр. То же относится к топливному фильтру.
В двухтактном двигателе бензопилы нет системы смазки. Вместо этого масло добавляется прямо в бензин. Нормальная доля масла в топливной смеси — 2 процента. То есть соотношение масла к бензину 1 к 50 по объему. Правильно готовьте топливную смесь.
Масло плохо растворяется в бензине. Поэтому надо тщательно взбалтывать смесь в процессе приготовления и перед заливкой в бензобак. Используйте смесь вовремя, не запасайте ее впрок. По этой же причине не рекомендуется оставлять смесь надолго в неработающем карбюраторе. Перед тем как оставить пилу надолго, надо слить остаток смеси из бензобака и дать поработать пиле на холостом ходу до полной остановки, чтобы выработать остатки топлива в поплавковой камере карбюратора.
Проверьте состояние свечи зажигания, вывернув ее из гнезда. Свеча должна быть сухой и чистой, светло-коричневого цвета. Если свеча влажная и черного цвета, это может говорить об излишке масла в смеси и ли неполном сгорании топлива. Промойте свечу чистым бензином и тщательно высушите. Ни в коем случае не прожигайте свечу, как иногда советуют. Если фарфоровый изолятор треснул, замените свечу.
Часто причиной плохой работы является засорение глушителя. Причем не самого глушителя, а искрогасящей сетки, которая устанавливается на его выходе для защиты от искр. Из-за нагара мелкие ячейки сетки забиваются, и пила теряет мощность. Промывайте сетку как минимум раз в сезон. Некоторые мастера рекомендуют совсем убрать эту сетку. Но поскольку сетка — это защитная мера от случайного возгорания оказавшихся рядом с пилой горючих предметов, например, сухой травы, мы эту рекомендацию не поддерживаем.
Иногда причиной неустойчивой работы является подсос постороннего воздуха. Проверьте крепление карбюратора и глушителя. Они крепятся длинными болтами через прокладки.
Если ничего не помогает, требуется более серьезное вмешательство.
Считается, что полная разборка, ремонт и сборка карбюратора — сложная задача и надо обращаться в сервис. Впрочем, сервис есть не всегда поблизости, и вполне возможно отремонтировать карбюратор самостоятельно. Но это уже другая тема.
https://youtube.com/watch?v=i86KPD7EA_o
Устройство карбюратора бензопилы
Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.
Каждый карбюратор состоит из следующих элементов:
- алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
- дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
- диффузор – расположен рядом с входным отверстием камеры;
- распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
- поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
- жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.
Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.
Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.
В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.
Когда необходима настройка карбюратора?
Изначально, с момента продажи инструмента, все карбюраторы отрегулированы и настроены еще на заводе-изготовителе. Однако, в процессе работы настройки понемногу сбиваются, а режим функционирования изменяется в соответствии с условиями эксплуатации. Признаками неполадок в работе карбюратора могут быть:
- слишком высокий расход бензина, из выхлопной трубы идет густой дым;
- мощности двигателя явно не хватает для выполнения обычных задач;
- обороты двигателя «плавают»;
- после запуска мотор глохнет либо сразу, либо через несколько секунд;
- двигатель вообще невозможно завести;
- бензопила «стреляет», происходят резкие хлопки в двигателе инструмента.
Необходимо учесть, что на время обкатки нового двигателя карбюратор настраивается на пониженную подачу топлива, с целью ограничения мощности двигателя. После окончания обкатки подача топлива увеличивается до номинального значения. Эти настройки выполняются с помощью регулировочных винтов на корпусе карбюратора (их обычно два или три).
Ситуации, в которых регулировка необходима
Новые бензопилы поставляются производителем уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.
При излишке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).
Так выглядит заклинивший, перегретый поршень, с разобранной бензопилы с неправильно настроенным карбюратором.
Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности. Настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами. Также рекомендуем почитать интересную статью, в которой подробно рассказывается про основные причины по которым бензопила заводится и сразу глохнет.
