Регулировка иглы карбюратора бензопилы

Бензин не поступает в карбюратор бензопилы – способы ремонта

Чаще всего стандартной причиной этой распространенной поломки служит образование засора в топливном поролоновом фильтре или трубках, отвечающих за стабильную подачу горючего в заводской металлический цилиндр двигателя. От этих засорений регулярно страдает каждый третий китайский бензоинструмент. Это связано с низким качеством встроенных фильтров и трубок, которыми комплектуются недорогие китайские бензопилы.

Ремонт неисправности сводится к снятию и промывке загрязненных деталей.

Для этого нужно:

  1. Снять крышку пластикового корпуса пилы;
  2. Очистить пространство под ним и приступить к демонтажу шлангов и фильтров. Трубки крепятся к выходным штуцерам при помощи хомутов. Чтобы отсоединить шланги, не повредив их, нужно ослабить и снять хомуты. После этого трубки потребуется продуть сжатым воздухом и промыть чистым бензином;
  3. Для демонтажа фильтра нужно предварительно снять его с заводского корпуса. После этого элемент потребуется поместить в емкость с чистым бензином. Спустя сутки фильтр можно извлечь и дать ему время на высыхание;
  4. После промывки все детали нужно аккуратно установить и закрепить на штатном месте в карбюраторе.

Эта схема очистки поможет тщательно промыть наиболее уязвимые элементы топливной системы без необходимости разборки всего карбюратора.

Как определить неисправность карбюратора бензопилы?

При эксплуатации бензопилы следует внимательно относиться к появлению посторонних звуков, запахов и вибраций, поскольку это может быть сигналом неисправности карбюратора. Даже если инструмент начал периодически глохнуть, это уже свидетельствует о необходимости ремонтных работ.

Признаки неисправности карбюратора, на которые в первую очередь следует обратить внимание:

  • Двигатель заводится с трудно и почти сразу же глохнет.
  • Расход бензина несоразмерен объемам работ, топливо в цилиндре сгорает не полностью, характерен густой выхлоп.
  • Нарушены заводские настройки карбюратора вследствие неудачных попыток регулирования или вибрации.
  • Неисправна воздухоочистительная система, что провоцирует попадание частиц мусора в топливную часть инструмента.
  • Изношена поршневая группа (требуется замена изношенных деталей).

Разумеется, настройка карбюратора не избавит от всех проблем. Например, при попадании частиц мусора в первую очередь необходимо промыть топливную часть двигателя, а при износе поршневой группы – заменить устаревшие либо неисправные детали. Однако, в ряде случаев именно регулировка карбюратора бензопилы позволит продлить временные рамки службы инструмента до проведения капитального ремонта.

Бензопила Partner P 842 – возможности модели

Этот инструмент оборудован надежным ручным стартером и эффективной системой принудительной подачи воздуха. Вместительные баки для заливки горючего сокращают количество дозаправок во время работы.

Характеристики этой модели Партнер включают:

  • мощность штатного ДВС – 2,2 л. с.;
  • резервуар для заправки топливной смесью – 340 мл;
  • возможная длина используемой для работы шины – 35–40 см;
  • шаг штатной рабочей цепи – 3/8 «;
  • масса вместе с гарнитурой – 5,7 кг.

Пила оборудована надежным инерционным тормозом, который срабатывает сразу же при попадании цепи на гвоздь или другой твердый предмет.

Особенности устройства карбюратора китайской бензопилы

Их конструкция и параметры отличаются, в зависимости от того, для бензопилы какой мощности и модели они предназначены. Все они практически идентичны оригинальным карбюраторам по конструкции, но не всегда по качеству. Сегодня нельзя считать все китайские изделия 100% хламом. В свою очередь по качеству их условно можно разделить на три группы:

  1. Некачественные. Используются неподходящие сплавы, которые окисляются, крошатся и ломаются. Нет точности подгонки, калиброванные отверстия не соответствуют требуемым величинам, что ведет к перерасходу или нехватке топлива в камере сгорания. Ответственные детали быстро выходят из строя. Пластиковые детали быстро грубеют или наоборот, размягчаются от бензина и перестают работать. Оси и проволочные тяги гнутся, резьбы креплений срываются. Такие изделия стоят дешевле всех. Их делают на полукустарных производствах, на приспособленном оборудовании. Как правило, они не имеют названия и маркировки.
  2. Карбюраторы среднего качества. Это изделия заводской сборки. Здесь не экономят на сплавах, налажено поточное производство с контролем качества. Это вполне работоспособные карбюраторы, которые могут иметь срок службы даже больший, чем у всей бензопилы.
  3. Качественные карбюраторы. В первую очередь, это изделия мировых производителей, чьи мощности расположены на территории КНР. По географии их можно считать китайскими, но делают их по технологиям фирмы – владельца бренда, дорожащей своей репутацией. Например, в КНР выпускаются японские карбюраторы Walbro.

К тому же среди китайских производителей появились те, которые делают ставку на высокое качество. Они вкладывают большие средства в мощные производства, регистрируют свой собственный бренд и работают на его репутацию.

Какой в вашей бензопиле карбюратор?

Извлеченный из бензопилы и очищенный от нагара карбюратор выглядит примерно так в большинстве моделей. На рисунке четко видны обозначения регулировочных винтов.

Легко запомнить их обозначение:

  • LA (в некоторых моделях Т) – регулировка холостого хода. Этот винт выведен наружу во всех бензопилах.
  • L и H – регулировка положения рычажков коромысла (зазоров для подачи топлива), то есть, выбор оптимальных оборотов при нагрузке. В отдельных инструментах, особенно, недорогих, они наружу не выведены, но отверстия, чтобы к ним можно было подобраться без снятия крышки, как правило, оформлены трубочками из пластика. Винтом L регулируется поступление топливной смеси в двигатель при низких оборотах, винтом H – при высоких.

Владелец бензопилы специального наладочного стенда не имеет, а регулировку предпочитает производить, не разбирая агрегат или разбирая его минимально. Перед первой разборкой нужно обязательно изучить инструкцию по эксплуатации, особенно раздел, описывающий конструкцию и содержащий набор эскизов. Эта подготовка позволит не выполнять лишних работ по разборке-сборке.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

Как правильно отрегулировать карбюратор на бензопиле своими руками


Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

  • H: отвечает за работу главного жиклера и регулирует максимальные обороты.
  • L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
  • S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы

Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Регулировка карбюратора бензопилы своими руками

Для самостоятельной настройки штатного карбюратора владельцу бензопилы потребуется крестовая или плоская отвертка, а также ручной тахометр.

Чтобы регулировать карбюратор бензопилы, в базовом устройстве ее карбюратора предусмотрены подпружиненные регулировочные винты.

В зависимости от бренда-производителя цепной пилы, маркировка ее регулировочных винтов может меняться. Тем не менее, чтобы изначально правильно настроить карбюратор на бензопиле, можно всегда действовать по одному и тому же алгоритму:

  1. Вначале оператор должен найти в инструкции по эксплуатации пилы точные углы постепенного поворота регулировочных подпружиненных винтов. Сразу после этого на используемой пиле с заглушенным мотором их нужно повернуть согласно с указаниями в руководстве. Если не выполнить этого, оператор рискует сломать двигатель инструмента;
  2. Далее используемую в хозяйстве бензопилу потребуется неподвижно установить на ровную устойчивую поверхность. При этом шина и заводская цепь должны быть изначально направлены в сторону от оператора;
  3. Затем нужно завести ДВС пилы и дать ему не менее 10 минут для прогрева;
  4. После этого нужно найти правильное положение винта L. Для этого оператор должен медленно поворачивать его по ходу и против часовой стрелки до тех пор, пока мотор не станет работать тихо и без провалов;
  5. Если в результате этого цепь начала вращаться, значит необходимо найти то положение винта T, при котором цепь остановится на месте:
  6. Далее к цилиндру ДВС потребуется подключить тахометр. Затем нужно начать поворачивание винта H. Как только показатели на тахометре совпадут с указаниями в инструкции пилы, винт можно отпустить.

https://youtube.com/watch?v=VOWwCeozRTY

Неисправности и их устранение

Ремонт карбюратора бензопилы своими руками позволяет устранить все неполадки, появившиеся при работе устройства.

Если ДВС крутится с перебоями и ускоряет ход долго, то нужно на 1/8 оборота подкрутить L против часовой. Затем снова настроить болт S. Следует данные настройки производить, пока мотор не станет функционировать правильно и быстро ускоряться.

Затем проверяют настройку шурупа H. Разгоняют мотор до максимума. Наблюдают за выхлопом и как крутится мотор. Если из него идет сизый дым и пила громко шумит, то это означает, что карбюратор создает слишком насыщенную смесь. Наибольшие обороты ДВС меньше нормы. В нем образуется нагар. При такой проблеме нужно немного прокрутить по часовой H. Дальше контролируют работу мотора и, если есть необходимость, повторяют настройку.

Если пила визжит, это означает, что двигатель перегревается, выхлоп происходит с треском, наблюдаются перебои при зажигании. Это означает, что смесь ненасыщенна, а наибольшие обороты мотора больше нормы. Это ведет к перегреву мотора, сгоранию поршня, цилиндра и прогоранию свечи. При возникновении такой проблемы для настройки следует поворачивать H на 1/4 оборота против движения стрелки часов.

Если не идет горючее в камеру сгорания, такая неполадка вызывается засором фильтра для горючего, жиклеров или каналов прибора. Для устранения неисправности понадобится полная разборка фильтра и продувка этих каналов при помощи компрессора. Для чистки каналов используют жидкость для карбюратора.

Бывает так, что в карбюраторе происходит перелив топлива. Это получается, если мембрана вышла из строя, подсохла и загрубела, стала давить на коромысло, прикрепленное к игле. Тогда регулируется игла. Чтобы сменить мембрану, надо снять карбюратор.

Мотор работает с перебоями, плохо набирает скорость вращения. Это бывает при засоре фильтра. Надо снять крышку устройства и прочистить его с применением моющих средств.

Как снять карбюратор

Перед тем как ремонтировать или прочищать карбюратор, его надо демонтировать и отсоединить от других систем. Демонтаж карбюратора осуществляется так:

Снимают верхнюю крышку

Для этого надо открутить болты (3 штуки), которые расположены по периметру крышки.
Снимают карбюраторный фильтр.
Потом отключают шланг подачи бензина.
Отключают тягу привода мотора.
Отвинчивают наконечник подключения троса.
Осторожно снимают и вытаскивают шланг подачи бензина.

Разборка своими руками

Разборка карбюратора бензопилы Хомелите производится следующим образом. Подготавливают место — ровную поверхность. Понадобятся следующие инструменты:

  • набор отверток и гаечных ключей;
  • моющий состав;
  • ультразвуковая ванна для кавитации;
  • большой кусок картона.

После того как вы демонтировали карбюратор, следует его разобрать. Разборку карбюратора осуществляют в таком порядке, который предусмотрен конструкцией прибора.

После разборки осуществляют дефектовку устройства и заменяют нерабочие детали и узлы. Промывают прибор специальной жидкостью, просушивают, протирают сухой тканью. Продувают сжатым воздухом трубки и жиклеры. Перед этим обрабатывают их ультразвуком, чтобы устранить налет.

Как почистить

При проведении работ своими руками нужно примерно знать, как осуществляется чистка и промывка карбюратора. Промывают прибор следующим образом:

  1. Откручивают винты на корпусе прибора.
  2. Открывают крышку, вытаскивают мелкие детали и раскладывают их на ткани.
  3. Обрабатывают стенки устройства и все детали воздухом из компрессора.
  4. Если остался на узлах нагар, то их протирают обезжиривателем.
  5. Узлы и корпус просушивают.
  6. Собирают все узлы карбюратора и устанавливают его на бензопилу.

Промывать карбюратор нужно, если для его заправки применяли некачественный бензин или использовали бензопилу при сильном морозе. После очистки двигатель будет работать лучше, и бензопила будет раскручиваться быстрее.

Каждая современная бензопила, независимо от ее предназначения и конструктивных особенностей, комплектуется топливной системой. В ее основу вложен карбюратор, главная функция которого заключается в перемешивании топливной смеси с предварительно очищенным воздухом. Любая неисправность карбюратора приводит к потере мощности и другим проблемам с садовым бензоинструментом. Решить их можно самостоятельно – для этого нужно изучить конструкцию топливного узла, особенности его регулировки и методы самостоятельного ремонта.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.

Первичная регулировка и начало использования пилы

В процессе обкатки производится проверка корректности работы:

  1. При первом запуске нужно обеспечить работу бензопилы в щадящем режиме. Несколько часов после старта рекомендуется выполнять резку небольших веток и стволов толщиной до 10 см.
  2. Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звездочки и плавность прироста и спада мощности.
  3. Расход топлива должен соответствовать используемой мощности и на практике пила не должна гаснуть, «чихать», дымить и работать рывками.
  4. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Подстраховаться помогут следующие правила:

  1. Смешивайте бензин и масло в соответствии с указанными производителями пропорциями.
  2. Не готовьте смесь заранее. Свойства бензина и масла в смешанном состоянии со временем изменяются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать норму в 7 дней.
  3. Применяйте масло, предназначенное для двигателя марки бензопилы. Топливная смесь с ненормативным составом выведет его из строя.
  4. При приготовлении топливной смеси учитывайте влияние на составляющие климатических условий.

Чем промывать карбюратор бензопилы?

Задуматься об очистке топливного узла бензоинструмента нужно в таких случаях:

  • при затруднительном запуске двигателя;
  • при нестабильной работе ДВС на кратковременном холостом ходу;
  • в случае появления провалов при плавном нажатии на штатный курок газа;
  • при значительном повышении расходов заправляемого топлива.

Чаще всего для промывки встроенного карбюратора бензопилы используются жидкости, которые есть практически в каждом гараже:

  • керосин;
  • дизельное топливо;
  • чистый бензин;
  • растворитель.

Современные садоводы, использующие мощные профессиональные пилы, используют более эффективные и щадящие средства:

  • Mannol Vergaser Reiniger – очиститель, поступающий в продажу в виде аэрозоля. Он быстро и легко расщепляет даже самые старые образования смол, нагара, маслянистого налета и других видов загрязнений;
  • Hi-Gear – этот очиститель выделяется высокими свойствами растворения. Ему под силу выведение старых засохших пятен, маслянистой корки и первых признаков ржавчины без вреда для деталей топливной системы;
  • Jet 100 Ultra – высокотехнологичный спрей, предназначенный для быстрой очистки карбюратора бензопилы. Показывает высокую скорость растворения наиболее старых маслянистых пятен.

Чистка карбюратора на бензопиле выполняется в такой последовательности:

Вначале нужно очистить внешнюю часть двигателя пилы, а также демонтировать и тщательно промыть корпус заводского воздушного фильтра;
Далее можно переходить к разборке бензоинструмента. Для этого нужно снять корпус фильтра, а также открутить крепления, удерживающие карбюратор вместе с двигателем;
Затем потребуется аккуратно отсоединить от карбюратора тросики тяги и газа

Имеющиеся в конструкции пружины нужно снять так, чтобы не растянуть их;
После этого нужно осторожно стянуть с заводских штуцеров топливного узла шланги для подачи горючего;

Чтобы почистить карбюратор на бензопиле, нужно снять его с фирменных крепежных шпилек
При этом важно сохранить целостность прокладки, установленной между цилиндром ДВС и топливным узлом;

На следующем этапе потребуется очистить внешние стенки карбюратора. Для этого их можно обработать жидким очистителем или бензином
При этом нужно постараться, чтобы пыль и мусор не попали внутрь узла или цилиндра мотора;
Далее потребуется открутить винты крепления диафрагмы карбюратора, снять ее крышку и промыть внутреннюю полость аэрозольным очистителем;
После этого нужно демонтировать топливный фильтр предварительной тонкой очистки, а также разобрать ту часть узла, к которой подведено горючее

Все внутренние детали карбюратора необходимо тщательно промыть аэрозольным очистителем. Если первая очистка не принесла результата, то промывку следует повторить.

После окончательного высыхания всех внутренних деталей штатного карбюратора нужно собрать топливный узел в обратной последовательности, и установить его на место в конструкции хозяйственной бензопилы.

Настройка китайской бензопилы

Процедура может оказаться непростой задачей. Некоторые модели сделаны по примеру дорогих и высококачественных моделей, что выпускают знаменитые бренды. По этой причине, на некоторых китайских аналогах можно увидеть.

  1. Винт скорости холостого хода — он регулирует частоту вращения двигателя на холостом ходу. Если он установлен слишком низко, пила не будет работать. Если вы установите высоко, можно столкнуться с проблемами с цепью. Это опасно!
  2. Регулировочный винт низкой скорости — это низкоскоростная настройка. Это регулировка, контролирующая смесь воздух/топливо на холостом ходу. В первом случае неправильной регулировки пила не будет запускаться на холостом ходу. Во втором случае возникнет поломка двигателя.
  3. Высокоскоростной регулировочный винт. Это регулировка, контролирующая воздушно-топливную смесь при высоких оборотах. Неправильная настройка приводит к большим оборотам работы бензопилы.

Бензопила Partner P340S – устройство инструмента

В штатное оснащение этой любительской модели входит все необходимое для непрерывной комфортной работы на участке. Двигатель бензоинструмента – 1-цилиндровый, работающий на топливной смеси из 92-ого бензина и масла для смазки 2-тактных моторов. За непрерывное обогащение топлива кислородом и его подачу в цилиндр отвечает фирменный японский карбюратор Walbro, стенки которого покрыты сплошным слоем защитного хромированного сплава.

Для воспламенения топлива в цилиндре двигателя отвечает система зажигания, которая состоит из катушки и свечи, расположенной над двигателем. Принцип запуска мотора – ручной. Для этого бензопила Partner оборудована стартером и насосом для подкачки горючего в цилиндр перед запуском холодного ДВС. За защиту пружины и катушки стартера в левой части бензопилы отвечает отдельная крышка, которая крепится при помощи нескольких винтов.

Для непрерывной связи мотора и пильной гарнитуры бензопилы Partner комплектуется усиленным сцеплением, все запчасти которого изготовлены из закаленной стали. Этот материал позволяет механизму работать под более высокими нагрузками без риска посинения кулачков сцепления.

Для защиты всех внутренних составляющих бензопилы производитель оборудовал ее прочным корпусом, изготовленным из нескольких слоев листового пластика. В задней части корпуса расположены переключатели и кнопка включения модели. Рычаг инерционного тормоза цепи находиться в средней, а рукоятка и трос стартера – в левой части корпуса.

Разборка карбюратора при необходимости проверки или ремонта составных частей

Устройство разных моделей карбюраторов практически одинаково, поэтому при работе с ними можно пользоваться стандартной схемой. Все элементы нужно снимать аккуратно, а затем выкладывать по приведенному ниже порядку, чтобы можно было удачно расставить предметы на место по окончании ремонтных работ.

Снятие верхней крышки

  1. Снимается верхняя крышка. Для этого нужно открутить 3 болта, придерживающие ее по кругу.
  2. Поролон также вынимается, так как является верхней составной частью фильтра, проводящего воздух.
  3. Топливный шланг удаляется.
  4. Тяга привода выводится сразу на ним.
  5. Отсоединяется наконечник троса.
  6. Бензиновый шланг можно полностью вынуть, если планомерно стянуть его со штуцера.

Чтобы окончательно подготовить карбюратор к капитальному ремонту или замене мельчайших деталей, нужно аккуратно его отсоединить от основной системы. Иногда требуется дальнейшая его разборка. Следует отвинчивать составные элементы аккуратно и складывать крепежные элементы по группам, так как эти маленькие детали легко теряются.

Устранение неисправности карбюратора бензопилы

Карбюратор снять с бензопилы. Снять крышку бензонасоса с мембраной, выкрутив один винт по центру крышки. Дальше повернуть карбюратор к себе дроссельной заслонкой, с той стороны, где два отверстия, в одном виден штифт, вот под ним и находится ускорительный насос. Снять с наружи штифта стопорное колечко и отсоединить проволочную пружинку воздушной заслонки. Открутить винт по центру дроссельной заслонки, запомнить как стоит дроссельная заслонка (чтобы потом так и поставить) и снять дроссельную заслонку. Заткнуть пальцем отверстие со штифтом (ускоритель подпружинен и если вынуть ось дроссельной заслонки и не закрыть отверстие, то ускоритель выскочит), затем провернуть ось дроссельной заслонки и вынуть её. Вытряхнуть из отверстия ускоритель (поршенёк) с пружинкой. На поршеньке имеется резиновая манжета (колечко) – его износ и является причиной неисправности бензопилы. Надо заменить поршенёк с резиновой манжетой и пружинкой (они продаются в виде ремкомплекта). Или можно вынуть изношенный поршенёк с пружинкой, а отверстие заглушить, затолкав туда резиновую заглушку (бензопила будет без ускорительного насоса, т.е. будет разгоняться не за 3 сек., а за 4 сек., но будет хорошо работать так как не будет подсоса воздуха карбюратором).

Сборка после устранения неисправности бензопилы (после устранения неисправности карбюратора бензопилы) производится в порядке обратном разборке. При сборке дроссельной заслонки, перед затягиванием винта, саму дроссельную заслонку надо правильно выставить, чтобы она не заедала, а резьбу винта крепления дроссельной заслонки к оси следует обезжирить и намазать специальным резьбовым герметиком (продаётся в маленьких тюбиках, красный, жидкий) или расплющить пассатижами, потому что если этот болтик выкрутится во время работы, он прямиком попадает в цилиндр ) и ремонта или замены поршневой не избежать). Вот мы и рассмотрели устранение этой неисправности бензопилы.

Устройство карбюратора

Чтобы понять, как правильно регулировать карбюратор бензопилы, нужно разобраться, по какому принципу тот работает. На схеме, расположенной ниже, можно увидеть, как работает это устройство.

Упрощенная схема карбюратора

Рассмотрим, по какому принципу работает главная дозирующая система.

Снизу (1) и в верхней части мембраны (2) создается разное давление, вследствие чего диафрагма с цилиндричным поршнем (3) приводится в действие и он начинает подниматься. Процесс продолжается до тех пор, пока двигатель набирает обороты. Достигается такой эффект за счет того, что, открывая дроссельную заслонку (5), двигатель, увеличивая обороты, создаёт некоторое разряжение, и диафрагма вместе с цилиндричным поршнем (3) поднимается вместе с иглой (4). Благодаря этому увеличивается количество поступающего в двигатель топлива. Вся эта система стабилизирует разрежение в области иглы, поэтому топливо лучше смешивается с воздухом.

Изучив иллюстрацию, можно узнать, как называются детали карбюратора.

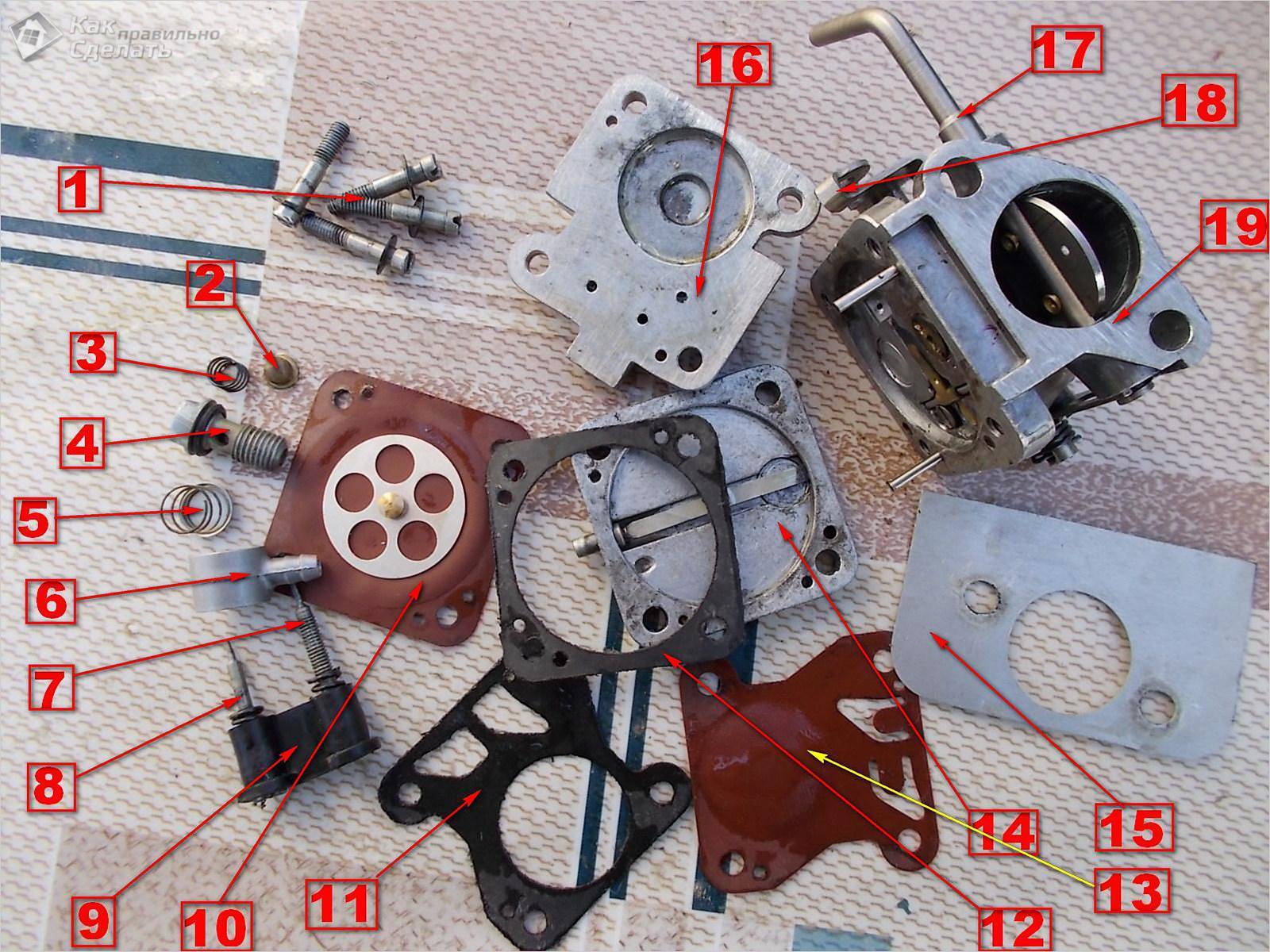

Карбюратор в разобранном виде

Таблица с названиями

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
