Регулировка холостого хода бензопилы

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Хускварна 142 Нет Холостого Хода

Ремонт бензопилы Хускварна 142

Имеется бензопила Хускварна 142 с 15 родной шиной, замыслил установить 16, чревато ли это серьёзным падением мощности?

Продать переставьте. 142-я стащит. Не в такой степени уж намного длиннее. Попытайтесь рукою покрутить цепь на 15-й на 16-й шине. Разница и будет разыскиваемым превышением нагрузки. Не нужно пилить 16-й шиной то, что нельзя распилить 15-й (по толщине дерева).

Подскажите, как настроить карбюратор. Про отверстие с боковой стороны знаю, однако почему-либо ничего не настраивается. На холостых оборотах незначительно цепь движется.

Попытайтесь понемногу выкручивать винт L и газовать. Поможет. Только чем бы? Там трубочка пластмассовая нужна, чтоб на винт натянуть и крутить. шлица под отвёртку на винте нет.

Трудности с топливной системой, подскажите, как отремонтировать?

Демонтируем карбюратор, позже стойку карбюратора и трубки эти в это время тут. меж стойкой и цилиндром трубка побольше чёрная. это т.наз. колено на сленге механиков, это как буд-то канал для топливо-воздушной консистенции, а совсем рядом с его помощью шириной с карандаш и длиной мм 20 зелёненькая трубочка. это импульсный. Сняли Вы воздушный фильтр и его основание, потом, открутив две шпильки и удалив железную опору (угольник таковой), демонтировали карбюратор. А шпильки были ввёрнуты в огромную пластмассовую опору карбюратора. Необходимо её снимать. Поглядите очами то место, где выходит топливный шланг из бензобака. не передавлен ли он. Именно стойка карбюратора его немного и пережимает, бывает. Потом, отвернув два соответственных крепёжных винта от корпуса, демонтируйте стойку. В это время за ней и увидите зелёненькую и чёрную трубки. Если стойку не снять, их видно очень плохо. По большой трубке идёт топливо-воздушная смесь из карбюратора в движок. Если порвана либо неплотно посиживает на ниппелях, будет подсос воздуха, естественно. обеднение консистенции с полными вытекающими. Через небольшую качает топливный насос карбюратора. В смысле. в картере то давление, то разрежение, вот за счёт их и работает мембранный насос. Если порвана. не будет качать вообщем либо будет нехватка горючего. В начале. не заведём, во 2-м. обеднение консистенции с полными вытекающими.

Желаю поменять всю режущую гарнитуру (звезду, шину, цепь) на бензопиле Husqvarna 142. Порекомендуйте шину какой длинны лучше поставить: 13 иначе говоря 15 дюймов (древняя 15 дюймов / 38см)? Просто недлинной шиной не приходилось работать.

Нужную длину шины для комфортабельной работы сможете найти только Вы сами из параметров специфичности выполняемых пилой задач. поперечник распиливаемого материала, стеснённость критерий работы, необходимость пиления в недоступных местах, когда нереально пилу поднести впритирку к распиливаемому материалу и приходится пилить чуть доставая до него практически кончиком шины, к примеру, по мере надобности отпилить какую то одну определенную ветку на дереве находящуюся меж других ветвей так, чтоб эти другие ветки не пострадали. Достоинства более длинноватой шины. большая возможность, что получится выполнить задачку по пилению в схожих недоступных местах, возможность пиления древесной породы большей толщины. Достоинства недлинной шины. большая манёвренность обстановке ограниченного места, наименьший вес, более четкий рез в особенности концом шины, большая безопасность работы, проще совладать с отдачей при оборотном ударе, в случае обрыва либо соскальзывания цепи меньше размеры зоны поражения таковой цепью. С учётом того, что имеется Другой более мощная пила, лично я избрал бы более маленькую шину, другими словами мне поближе вариант, когда пилы дополняют способности друг дружку, а не дублируют их хотя бы частично. Когда, если не ошибаюсь, у пилы Хускварна два варианта пильной гарнитуры, предусмотренных производителем, с шагом 0,325 и 3/8 на 1,3 мм. Шаг 0,325 даёт более незапятнанный рез, наименьшую вибрацию. Шаг 3/8 Пикко. огромную производительность, наименьшую отдачу при оборотном ударе (в особенности с использованием цепей с уменьшенной отдачей), обширнее ассортимент имеющихся продаются типов цепей. Для этой цели шага чаще всего встречаем продаются шины длиной 14 и 16, незначительно пореже попадаются на 12.

Подготовка инструментов

Перед тем как начинать регулировку, следует позаботиться о наличии инструментов. Для проведения работ самостоятельно вам могут понадобиться:

• отвертка для винтов;
• электронный тахометр;
• крестовая отвертка;
• компрессор с пистолетом.

Первая отвертка необходима для регулировки основных винтов. Ее можно приобрести в специализированном магазине. При регулировке карбюратора бензопилы «Штиль» вы можете использовать электронный тахометр. Он позволяет определять частотность вращения коленчатого вала. Если у вас есть соответствующий опыт, то регулировку вы сможете осуществить на слух.

Особенности устройства карбюратора китайской бензопилы

Их конструкция и параметры отличаются, в зависимости от того, для бензопилы какой мощности и модели они предназначены. Все они практически идентичны оригинальным карбюраторам по конструкции, но не всегда по качеству. Сегодня нельзя считать все китайские изделия 100% хламом. В свою очередь по качеству их условно можно разделить на три группы:

1. Некачественные. Используются неподходящие сплавы, которые окисляются, крошатся и ломаются. Нет точности подгонки, калиброванные отверстия не соответствуют требуемым величинам, что ведет к перерасходу или нехватке топлива в камере сгорания. Ответственные детали быстро выходят из строя. Пластиковые детали быстро грубеют или наоборот, размягчаются от бензина и перестают работать. Оси и проволочные тяги гнутся, резьбы креплений срываются. Такие изделия стоят дешевле всех. Их делают на полукустарных производствах, на приспособленном оборудовании. Как правило, они не имеют названия и маркировки.
2. Карбюраторы среднего качества. Это изделия заводской сборки. Здесь не экономят на сплавах, налажено поточное производство с контролем качества. Это вполне работоспособные карбюраторы, которые могут иметь срок службы даже больший, чем у всей бензопилы.
3. Качественные карбюраторы. В первую очередь, это изделия мировых производителей, чьи мощности расположены на территории КНР. По географии их можно считать китайскими, но делают их по технологиям фирмы – владельца бренда, дорожащей своей репутацией. Например, в КНР выпускаются японские карбюраторы Walbro.

К тому же среди китайских производителей появились те, которые делают ставку на высокое качество. Они вкладывают большие средства в мощные производства, регистрируют свой собственный бренд и работают на его репутацию.

Регулируем карбюратор

Обозначения регулировочных винтов

На самом деле отрегулировать карбюратор не так уж и сложно, как это может показаться.

Основная масса карбюраторов регулируется тремя винтами. От того, насколько хорошо будет выполнена настройка, зависит эффективность работы, мощность бензопилы и расход топлива.

Органы регулировка карбюратора

Рассмотрим, какую роль выполняет каждый из винтов.

• Т. Регулирует холостой ход двигателя. (На некоторых моделях может маркироваться S3; LА). С его помощью выставляются минимальные обороты, при которых двигатель будет стабильно работать.
• Н. Управление главным жиклером. Он отвечает за максимальные обороты. По существу, это дозатор, регулирующий подачу топлива.
• L. Управление качеством смеси для стабилизации работы двигателя на холостых оборотах.

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются производителем уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

При излишке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

Так выглядит заклинивший, перегретый поршень, с разобранной бензопилы с неправильно настроенным карбюратором.

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности. Настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами. Также рекомендуем почитать интересную статью, в которой подробно рассказывается про основные причины по которым бензопила заводится и сразу глохнет.

Важное дополнение: обкатка ДВС пил

Приобретая новую пилу, необходимо перед началом эксплуатации ее правильно обкатать. Эксплуатация бензинового агрегата без предварительной обкатки приведет к досрочного выходу устройства из строя. Прирабатываются узлы друг к другу.

В процессе обкатки пользователь может освоить основные приемы работы с инструментом. Навыки запуска, выключения, заправки понадобятся при последующей эксплуатации. Для тех, кто приобрел свою первую пилу, эти навыки будут весьма полезны.

Внимание! Не следует экономить ни на топливе, ни на маслах. Использовать нужно только сертифицированные ГСМ

Ремонт в случае поломки обойдет гораздо дороже, а, возможно, инструмент придется выбросить.

Для дозирования масла и бензина желательно приобрести специальные мерные емкости. В них имеются метки для каждого компонента. Сначала до средней метки наливается бензин, а потом до верхней доливается масло. Встряхивая, перемешивают ингредиенты.

Внимание! Перед запуском двигателя проверяется наличие и уровень масла в бачке, обеспечивающем смазку пильной цепи. Если поместить работающую пилу над чистым бумажным листом, то у заправленного инструмента будет образован четкий масляный след.

Минимальная продолжительность обкатки на режиме холостого хода составляет 3 часа. Еще час нужно поработать на разных режимах, запуская в движение цепь.

После обкатки может понадобиться регулировка карбюратора. Если навыков регулировки нет, то нужно обратиться в сервисный центр.

Republished by Blog Post Promoter

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

1. На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
2. При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
3. При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
4. Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.

Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.

Cодержание

В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.

Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Инструкция по эксплуатации

Зачем нужна инструкция? Это своего рода паспорт бензоинструмента, в котором кратко указывается полная информация о бензопиле данной модели. Новоиспеченному владельцу бензопилы Husqvarna 142 будет не лишним ознакомиться с инструкцией до начала эксплуатации инструмента, это убережет его от ошибок, травм и поломок инструмента.

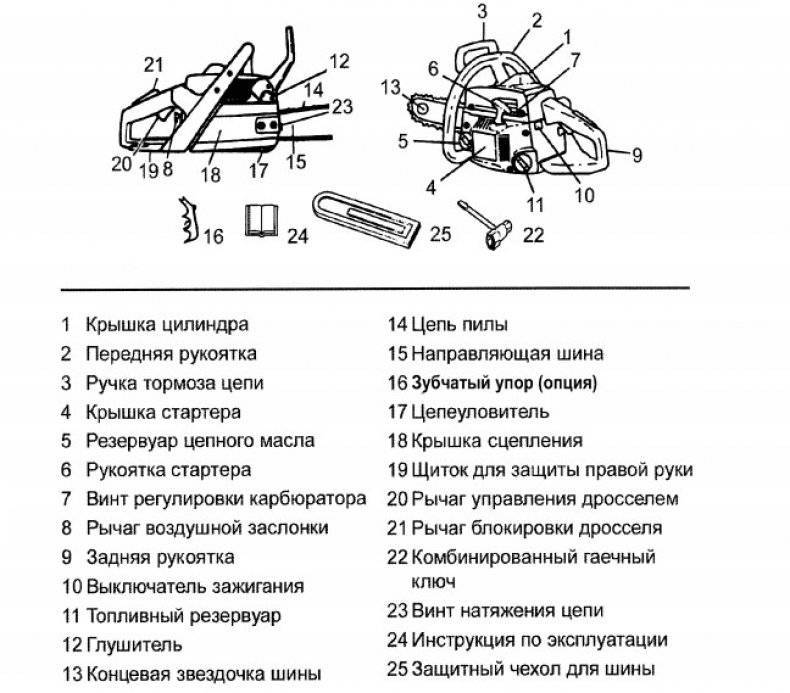

Устройство бензопилы

Вся информация разделена на разделы:

• Устройство, этапы сборки, фото и описания.
• Характеристики пилы “Хускварна” 142.
• Безопасность.
• Комплектация пилы Husqvarna 142.
• Правила и способы пиления.
• Подготовка, запуск, обкатка.
• Обслуживание “Хускварны” 142.
• Характерные неисправности.

Предлагаем изучить полную версию эксплуатационной инструкции: Ваш браузер не поддерживает фреймы

Требования безопасности при работе с бензопилой “Хускварна” 142:

• заправлять инструмент вдали от места распиловки;
• работать, используя защитные очки, перчатки, наушники, спецодежду;
• не курить возле инструмента;
• не работать с неисправной бензопилой;
• не разбирать работающую пилу;
• при распиловке пилить всей шиной, а не ее концом, это травмоопасно и приводит к отскоку.

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообще без какой-либо разборки, в редких исключения придётся лишь снять крышку воздушного фильтра. Здесь имеется немалая доля противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно реже.

Правда, опытные вальщики и пильщики всегда имеют при себе плоскую отвёртку с длинным жалом и периодически подстраивают карбюратор. Объясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и топлива. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина или, например, повышении влажности воздуха опытный пользователь бензопилы всегда подкорректирует качество смеси для большей производительности и меньшего износа поршневой части. Но это, повторимся, требует немалого опыта работы с конкретной бензопилой и знания особенностей её поведения. К тому же регулировка происходит невероятно тонкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт или замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Как понять, что требуется регулировка карбюратора?

Существует несколько признаков, которые могут говорить о некорректной работе прибора Walbro. Карбюратор в этих случаях необходимо отрегулировать. Если двигатель бензопилы запускается с большим трудом и сразу же после запуска глохнет, причина этого явления в неоптимальной топливной смеси. Другими словами, она излишне бедная. Также карбюратор требует настройки, если внезапно пила стала потреблять слишком много топлива. Еще один из признаков – больше количество выхлопных газов. Это сигнал о том, что смесь сгорает не полностью. Она слишком богата. Могут быть нарушены крепления настроечных винтов. Это случается из-за сильных вибраций и различных дефектов защищающего колпачка. Данное явление встречается очень редко в продукции Walbro. Карбюратор после этого можно легко отремонтировать. Еще одна проблема – засор. Часто каналы карбюратора, диффузор и полости могут загрязняться из-за некачественного горючего или неисправного воздушного фильтра. Слишком изношенные поршни двигателя тоже влияют на работу карбюратора.

В этом случае настройка карбюратора Walbro если и поможет решить проблему, то только временно. В данной ситуации необходимо выполнить капитальный ремонт мотора.

Работа карбюратора

При запуске ДВС перекрывается воздушная заслонка. В этом режиме образуется богатая смесь. Двигатель постепенно прогревается:

1. Нагреваются стенки цилиндра.
2. Тепло передается в топливную камеру, температура топлива повышается, что улучшает его испарение при внешнем смесеобразовании.

Фильтрующие элементы не позволяют поступать в цилиндр абразивным частицам, которые содержатся в окружающем воздухе.

• После прогрева можно открывать воздушную заслонку. За стабильную работу отвечает правильная регулировка холостого хода.
• В процессе работы в сужающемся диффузоре поток воздуха движется с высокой скоростью. Происходит подсос топлива в диффузор, оно испаряется, и образуется рабочая смесь.
• При открывании дроссельной заслонки количество подаваемого заряда возрастает.
• Обороты увеличиваются. Мощность и крутящий момент также становятся выше.
• Прикрывая дроссель, уменьшают поток заряда. Мощность снижается.

Для регулирования карбюратора имеются регулировочные винты, они вынесены на панели управления. Режим работы выставляется положением рычагов, связанных сзаслонкой и дросселем. Для удобства управления к ним присоединены тросики.
