Регулятор оборотов с поддержанием мощности для болгарки

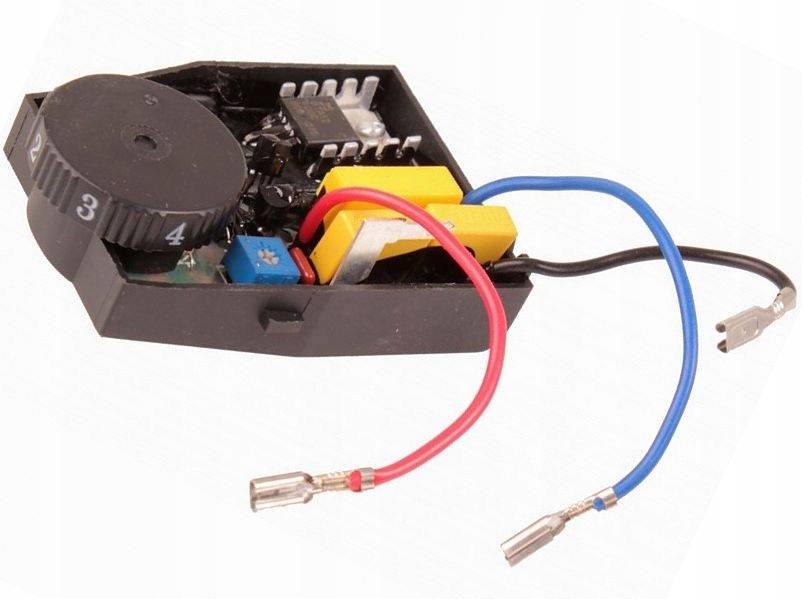

Электронный блок в УШМ

Электронный блок позволяет объединить регулятор оборотов и плавный пуск в одно целое. Электронная схема реализована по принципу импульсно — фазового управления с постепенным увеличением фазы открытия симистора. Таким блоком могут снабжаться болгарки разной мощности и ценовой категории.

Болгарка, или УШМ (угловая шлифовальная машина) как она официально называется, иногда содержит встроенный регулятор оборотов. В некоторых моделях он отсутствует. Регулирование скорости вращения в таком инструменте это не просто вопрос удобства, а часто необходимость. Различные материалы требуют своей скорости резания или шлифования и если машина ее не обеспечивает, то, как минимум, серьезно снижается качество работ.

Алгоритм поиска и устранения поломок электрической части

Мини дрель своими руками

При намерении чинить дрель надлежит придерживаться определенного алгоритма, начиная с наиболее простых и распространенных проблем и отсеивая их по мере диагностики:

1. Если прибор не включается, надо вскрыть корпус и обследовать контакты кабеля мультиметром. Подключение производится к вилочному разъему и противоположному зажиму, после чего кабель 2-4 раза изгибается по длине. Если контакт нестабилен или отсутствует, внутри изоляционного покрытия провод оборвался. Если излом расположен рядом с краем, провод можно обрезать и подсоединить снова. Если нет, его надо заменить.
2. Если со шнуром проблем нет, проводят диагностику выключателя, подсоединяя мультиметр к выводам. Искрение и окисление контактов говорят о проблемах. Выключатель надо разобрать, почистить от пыли, обработать контакты наждаком.
3. Осматривают коммуникаторы между выключателем и щеточками. Затем сами щетки – они должны хорошо прижиматься пружинами к ламелям ротора. Если щетки изношены, их следует заменить. При засоре убрать пыль и почистить наждаком.
4. Проверить наличие короткого замыкания между обмоточными контактами и корпусом и измерить сопротивление. Должен быть примерно один и тот же показатель на всех обмотках. Если на какой-то он отличается более, чем на 5%, ее надо перемотать.

Важно! Нельзя проверять контакты провода при включенном напряжении. Это чревато получением удара либо ситуацией короткого замыкания

Выключатель дрели

Устройство и электрическая схема болгарки

За долгие годы существования такого инструмента, как УШМ, ее внешний вид, а также внутреннее устройство практически не изменились. Чтобы произвести ремонт болгарки своими руками, необходимо знать устройство ее механической части, а также электрической.

Если посмотреть на рисунок, приведенный ниже, то можно увидеть, из каких частей состоит УШМ.

1. Колесико для регулировки оборов шпинделя агрегата.
2. Электрический двигатель, состоящий из ротора и статора.
3. Пусковая кнопка. Иногда к ней подключается система плавного пуска.
4. Корпус из ударопрочного пластика.
5. Кнопка для фиксации шпинделя (используется при смене инструмента).
6. Предохранительная муфта. Защищает двигатель от перегрузки, при заклинивании инструмента.
7. Защитный кожух. Закрывает инструмент и защищает пользователя от вылетающих частиц обрабатываемого материала, а также предотвращает травмирование человека при разрушении инструмента, например, абразивного диска.
8. Гайка, зажимающая инструмент. Откручивается с помощью специального ключа, идущего в комплекте с электроинструментом. Также существуют быстрозажимные гайки, которые можно открутить без ключа.
9. Корпус редуктора и сам редуктор. Состоит из блока шестерен, которые передают вращательные движения от ротора на шпиндель с инструментом.

Типы инструмента

Обычно дома используются устройства, которые характеризуются небольшими размерами и повышенными требованиями к условиям работы. Их технические возможности не выходят за рамки бытовых операций. Как правило, через 15-20 минут руки мастера почувствуют повышение нагрева корпуса устройства. Это значит, что необходимо сделать паузу в работе. Интенсивная работа ежедневно не по плечу такой болгарке.

Для промышленного применения нужна высокопроизводительная, надёжная болгарка с плавным пуском и регулятором оборотов, с влаго- и пылезащищенным корпусом для манипуляций в неблагоприятной обстановке. Обычно подобные аппараты сложно сломать, поэтому для ежедневной полноценной работы он подходит отлично. При совершении операций таким устройством не выбирают вид материала, даже если он требует деликатной обработки. Стоит убавить скорость вращения диска и с такой работой справится любой инструмент.

Как подключить болгарку без регулятора оборотов

Если болгарка не оснащена регулятором оборотов, можно ли установить его самостоятельно? Большинство угловых шлифовальных машин (УШМ), в простонародье болгарок, имеют регулятор оборотов.

Регулятор оборотов расположен на корпусе УШМ

Рассмотрение различных регулировок нужно начать с анализа электрической схемы болгарки.

простейшее представление электросхемы шлифовальной машины

Более продвинутые модели автоматически поддерживают скорость вращения вне зависимости от нагрузки, но чаще встречаются инструменты с ручной регулировкой оборотов диска. Если на дрели или электрическом шуруповерте используется регулятор куркового типа, то на УШМ такой принцип регулирование невозможен. Во-первых – особенности инструмента предполагают другой хват при работе. Во-вторых – регулировка во время работы недопустима, поэтому значение оборотов выставляется при выключенном моторе.

Принцип работы регулятора скоростей

Плавный пуск и регулировка оборотов — это добавочные функции. Они отвечают за комфорт при работе и безопасность пользователя. Угловая шлифовальная машина и без регулятора неплохо выполняет широкий спектр задач, однако, диск ее при этом вращается на максимальных оборотах, что не дает возможности выполнить задачи аккуратно и качественно.

В обычной машинке, без регулятора скоростей, две обмотки статора подключаются к электрической сети при включении инструмента. Каждая из них оснащена угольными щетками, они прижимаются к ламелям коллекторного двигателя, замыкая электрическую цепь.

Болгарка с регулятором оборотов — гораздо более совершенна и многозадачна. она дает возможность выполнить распил или шлифовку очень качественно, а главное — безопасно.

Электронный блок регулятора оборотов УШМ — это система переключения. В ее основе заложен полупроводник симистор или тиристор (эта схема действует в большем количестве УШМ). Более дорогие модели болгарок оснащены интегральной микросхемой, это вариант дорогостоящий, но более продвинутый и высокотехнологичный.

Изменение числа оборотов и в том, и в другом случае, происходит путем передвижения переменного резистора. Он установлен внутри корпуса машинки и внедрен в разрыв электроцепи. между клавишей пуска и обмотками статора. Интегральная схема часто располагается отдельно, в разрыве электрического провода.

Переключение частоты вращения выполняется вручную, для чего на корпусе есть соответствующие клавиши (кнопки или колесико).

Поскольку за крутящий момент на шпинделе отвечает сила тока, то, фактически, пользователь, уменьшает или увеличивает ее, переключая скорости. Регулируя, таким образом, силу тока, можно снизить или, наоборот, усилить вращение шпинделя и обороты режущего диска.

Что это такое?

В болгарках с регулятором скорости применяют коллекторные двигатели с последовательным возбуждением. Они могут работать на постоянном или переменном токе. Двигатель такого типа легко регулируется изменением тока в цепи.

Благодаря тому, что современные регуляторы используют ключевое импульсное управление, они греются очень незначительно и могут быть встроены в корпус даже малогабаритного инструмента. Для регулирования используется потенциометр, ручка которого выводится на рукоятку машины.

Зачем контролировать скорость движения диска?

Различные скорости резания или шлифования требуются по физическим свойствам материалов, с которым работают. Так, высокая скорость при небольшом давлении требуется при резке твердых материалов, которые иначе могут крошиться или раскалываться. Мягкие материалы, нестойкие к действию тепла (термопласты, дерево), наоборот, требуют малой скорости:

• керамика: 10000 об/мин;
• металл: 8000 об/мин;
• твердые пластики: 5000 – 8000 об/мин;
• дерево: 3000 – 5000 об/мин;
• мягкие пластики: менее 2000 об/мин.

Все профессиональные инструменты снабжены стабилизированным регулятором скорости, но недорогие бытовые УШМ, мощностью менее 1200 Вт, не всегда дополняются им. В этой статье поговорим о том, как сделать такой регулятор самостоятельно, чтобы уменьшить обороты.

Достоинства универсальных УШМ

УШМ (болгарка) METABO WEV 10-125 Quick 600388000 (в коробке). Фото 220Вольт

Не всегда обычной болгаркой без дополнительных опций удается решить задачу по обработке некоторых видов материалов, рабочий инструмент не приспособлен для эффективной работы на оборотах, которые выдает болгарка без регулятора скорости. Особенно остро проблема выбора нужных режимов стоит перед пользователями, занимающимися шлифовкой, зачисткой, полировкой различных материалов. Для выполнения работ иногда приходится искать другой инструмент с подходящими характеристиками.

Универсальность УШМ с регулировкой числа оборотов как раз состоит в возможности задавать самостоятельно скорость вращения, например, кордщеток при зачистке. При выполнении шлифовальных операций увеличивается пятно контакта между рабочим инструментом и обрабатываемой поверхностью, что требует применения болгарок повышенной мощности. Такие болгарки с установленными на них дополнительными опциями выполняют практически любой вид работ с различными материалами.

Простейшая схема регулятора

Электрическая схема регулятора оборотов для болгарки собирается на печатной плате или навесным монтажом. Причем печатную плату тоже можно сделать самостоятельно с помощью текстолита и хлорного железа для протравки. Вместо железа можно использовать смесь перекиси водорода, соли и лимонной кислоты.

Схема регулятора оборотов двигателя для болгарки

Конфигурация электрической схемы

Для изготовления схемы понадобятся:

• резистор R1 (4,7 кОм);
• симметричный тиристор DIAC (DB3);
• симметричный тиристор TRIAC (ВТ-136/138);
• подстроечный резистор VR1 (500кОм);
• конденсатор С1 (0,1 мкФ*400В).

Принцип работы

Принцип работы схемы построен следующим образом. За отсчет времени зарядки С1 отвечает VR1. При подаче напряжения на цепь тиристоры закрыты, на выходе — 0. По мере зарядки конденсатора напряжение в нем увеличивается и открывает DIAC, что дает подачу напряжения на TRIAC. Он также открывается и пропускает ток. Затем оба тиристора закрываются и находятся в таком положении до полной обратной перезарядки C1. В итоге на выходе образуется сложный волновой сигнал с амплитудой, напрямую зависящей от рабочего времени цепи C1-VR1-R1.

Схема подключения регулятора оборотов

Окончательная сборка и тестирование регулятора

На печатной плате или радиаторе из меди (алюминия) собирается схема

При навесной сборке особенно важно место установки тиристоров (строго на радиаторе, он играет роль теплоотвода). Затем проводится обязательная проверка работоспособности схемы с помощью обычной электрической лампочки

Плавность изменения накала будет той же, что и в готовом регуляторе оборотов для болгарки после окончательной сборки.

В заводских моделях предусмотрено пластиковое регулировочное колесо, при желании его также можно купить отдельно и включить в комплект самодельного регулятора. Если тестирование прошло успешно, регулятор крепится на болгарку и врезается в схему питания инструмента.

Для чего вообще регулировать скорость вращения диска болгарки?

1. При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска. Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска;
2. Резка и раскрой камня и кафеля на высокой скорости может быть опасной. К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах;
3. Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения. Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления;
4. Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора. Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально;
5. Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
6. При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя. Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.

Как правило, бюджетные угловые шлифовальные машины (УШМ), в народе называемые болгаркой, не имеют в своей конструкции регулируемые электронные модули, к которым относятся регулятор оборотов двигателя и плавный пуск. Владельцы таких болгарок со временем начинают понимать, что их отсутствие резко снижает функциональность инструмента. В этом случае можно произвести доработку УШМ, установив на нее самодельные приспособления.

При подаче питания на двигатель шлифмашины происходит скачкообразное повышение оборотов

с нуля до 10 тыс. и более. Кто работал УШМ, хорошо знают, что порой сложно удержать ее в руках при запуске, особенно, если установлен алмазный диск большого диаметра.

Также во время запуска огромная нагрузка прилагается к обмотке ротора и статора электромотора. Поскольку в болгарке установлен коллекторный двигатель, то он стартует в режиме короткого замыкания: электромагнитное поле уже “пытается” провернуть ротор, но он еще некоторое время остается неподвижным, поскольку сила инерции не дает это сделать. В результате в катушках двигателя резко повышается пусковой ток. Несмотря на то, что производитель вложил некий запас прочности для катушек, учитывая перегрузки при старте, рано или поздно изоляция не выдерживает, что приводит к межвитковому замыканию.

Кроме проблем с запуском, отсутствие регулировки оборотов вызывает некоторый дискомфорт. Например, регулятор оборотов болгарки может пригодиться при определенных видах работ

• при шлифовке или полировке каких-либо поверхностей;
• при установке инструмента большого диаметра;
• для резки некоторых материалов.

Кроме того, при обдирочных работах корщетками велика вероятность заклинивания проволоки в какой-либо щели. Если обороты шпинделя были большими, то болгарку может просто вырвать из рук.

Если к УШМ подключить регулятор мощности (оборотов) с модулем плавного пуска, то все вышеописанные проблемы исчезнут, увеличится срок службы аппарата и повысится безопасность его использования.

Зачем нужен плавный пуск

Наличие такого пуска — это очень важный момент. При запуске мощного электроинструмента, подключенного к сети, происходит бросок пускового тока, который во много раз превышает номинальный ток двигателя, напряжение в сети проседает. Хотя этот бросок кратковременный, он вызывает повышенный износ щёток, коллектора двигателя и всех элементов инструмента, по которым он протекает. Это может стать причиной выхода из строя самого инструмента, особенно китайского, с ненадёжными обмотками, которые могут в самый неподходящий момент сгореть во время включения. А также идёт большой механический рывок при запуске, что ведёт к быстрому износу редуктора. Такой пуск продлевает жизнь электроинструмента и увеличивает уровень комфорта при работе.

Регулятор оборотов мощности

Принципы работы

Регулятор оборотов электродвигателя 220 В без потери мощности используется для поддержки первоначальной заданной частоты оборотов вала. Это один из основных принципов данного прибора, который называется частотным регулятором.

С помощью него электроприбор работает в установленной частоте оборотов двигателя и не снижает ее. Также регулятор скорости двигателя влияет на охлаждение и вентиляцию мотора. C помощью мощности устанавливается скорость, которую можно как поднять, так и снизить.

Вопросом о том, как уменьшить обороты электродвигателя 220 В, задавались многие люди. Но данная процедура довольно проста. Стоит только изменить частоту питающего напряжения, что существенно снизит производительность вала мотора. Также можно изменить питание двигателя, задействуя при этом его катушки. Управление электричеством тесно связано с магнитным полем и скольжением электродвигателя. Для таких действий используют в основном автотрансформатор, бытовые регуляторы, которые уменьшают обороты данного механизма. Но стоит также помнить о том, что будет уменьшаться мощность двигателя.

Вращение вала

Двигатели делят на:

1. асинхронные,
2. коллекторные.

Регулятор скорости вращения асинхронного электродвигателя зависит от подключения тока к механизму. Суть работы асинхронного мотора зависит от магнитных катушек, через которые проходит рамка. Она поворачивается на скользящих контактах. И когда при повороте она развернется на 180 градусов, то по данным контактам связь потечет в обратном направлении. Таким образом, вращение останется неизменным. Но при этом действии нужный эффект не будет получен. Он войдет в силу после внесения в механизм пары десятков рамок данного типа.

Коллекторный двигатель используется очень часто. Его работа проста, так как пропускаемый ток проходит напрямую — из-за этого не теряется мощность оборотов электродвигателя, и механизм потребляет меньше электричества.

Двигатель стиральной машины также нуждается в регулировке мощности. Для этого были сделаны специальные платы, которые справляются со своей работой: плата регулировки оборотов двигателя от стиральной машины несет многофункциональное употребление, так как при ее применении снижается напряжение, но не теряется мощность вращения.

Схема данной платы проверена. Стоит только поставить мосты из диодов, подобрав оптрон для светодиода. При этом еще нужно поставить симистор на радиатор. В основном регулировка двигателя начинается от 1000 оборотов.

Если не устраивает регулятор мощности и не хватает его функциональности, можно сделать или усовершенствовать механизм. Для этого нужно учитывать силу тока, которая не должна превышать 70 А, и теплоотдачу при использовании. Поэтому можно установить амперметр для регулировки схемы. Частота будет небольшой и будет определена конденсатором С2.

Далее стоит настроить регулятор и его частоту. При выходе данный импульс будет выходить через двухтактный усилитель на транзисторах. Также можно сделать 2 резистора, которые будут служить выходом для охладительной системы компьютера. Чтобы схема не сгорела, требуется специальный блокиратор, который будет служить удвоенным значением тока. Так данный механизм будет работать долго и в нужном объеме. Регулирующие приборы мощности обеспечат вашим электроприборам долгие годы службы без особых затрат.

Устройство УШМ

Любая болгарка состоит из следующих деталей:

• ротор – часть электродвигателя, которая вращается при работе и регулируется по скорости, ещё называется якорем;
• коллектор – место на роторе, где находятся управляющие обмоточные провода;
• щётки – детали, которые служат проводниками тока от кабеля до обмотки коллектора;
• редуктор – механизм, выполняющий роль привода от вращающегося ротора к кружащемуся диску, состоит из шпинделя, подшипника, из двух шестерёнок (большая и шестерня вала);
• статор – часть электродвигателя, в которой работает ротор;
• крыльчатка охлаждения болгарки;
• кнопка запуска;
• сетевой кабель с электрическим приводом;
• кожух защиты;
• корпус болгарки;
• дополнительная рукоятка.

Все указанные детали можно поделить на две части:

• электрическую;
• механическую.

https://youtube.com/watch?v=ahXMGzFf68Q

Болгарка и её эксплуатация

Болгаркой называют угловую шлифовальную машинку (УШМ). Наименование инструмента связано с тем, что её выпускал в г. Пловдиве. Предназначена она для выполнения работ по шлифовке или обрезке твердого материала:

• металла;
• бетона;
• камня.

Хорошо выполняет заточку инструмента.

Болгарка в наше время – очень нужный инструмент, поэтому есть почти у каждого.

Существуют разные по мощности шлифовальные машинки: от 500 Вт до 2500, в зависимости от толщины круга – от 115 мм до 230 мм. Самыми популярными в работе являются УШМ с мощностью 1,2 Вт, а самый используемый диск – толщиной 125 мм.

С каждым годом выбор на этот строительный электроинструмент становится всё более широким, но правила эксплуатации почти не меняются. И если даже их всегда придерживаться, рано или поздно в механизме возникают неисправности, которые можно попробовать устранить собственноручно, собрав все необходимое для ремонта болгарки.

Для чего вообще регулировать скорость вращения диска болгарки?

1. При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска. Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска;
2. Резка и раскрой камня и кафеля на высокой скорости может быть опасной. К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах;
3. Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения. Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления;
4. Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора. Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках болгарку с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально;
5. Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
6. При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя. Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

Электрическая схема регулировки плавного пуска для болгарки

Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

Посмотрите видео с подробным разъяснением как сделать и какую схему применить

В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки. При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

Остальные детали схемы работают следующим образом:

• Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
• Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1. Схема рабочая, многократно исполненная домашними мастерами.

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.

Работа схемы

Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в 1-ый момент времени (1-ый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение тут увеличивается. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превосходит порог открытия симистора DB3, симистор раскрывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также раскрывается. Через открытый симистор начинает протекать ток. Сначала второго полупериода синусоиды симисторы запираются пока, пока конденсатор C1 не перезарядится в оборотную сторону. Таким макаром, на выходе выходит импульсный сигнал сложной формы, амплитуда которого находится в зависимости от времени работы цепи C1-VR1-R1.

Виды двигателей и принцип работы

Двигатели делятся на три типа: коллекторный, асинхронный и бесколлекторный. В большинстве электроинструментов стоит первый тип. Этот электродвигатель имеет довольно компактный размер. Его мощность значительно выше, чем у асинхронного, а цена довольно низкая. Что касается асинхронных, то этот тип в основном используется в металлообрабатывающей отрасли, а также широкое распространение они получили в угледобывающих шахтах. Довольно редко их можно встретить в быту.

Бесколлекторный электродвигатель используется там, где нужны большие обороты, точное позиционирование и малые размеры. Например, в различной медицинской технике, авиамоделировании. Принцип работы довольно прост. Если рамку прямоугольной формы, которая имеет ось вращения, поместить между плюсами постоянного магнита, то она начнет вращаться. Направление зависит от направления тока в рамке. В составе этого типа присутствуют якорь и статор. Якорь вращается, а статор стоит неподвижно. Как правило, на якоре стоит не одна рамка, а 4,5 или более.

Асинхронный двигатель работает по другому принципу. Благодаря эффекту переменного магнитного поля в статорных катушках он приводится во вращение. Если углубиться в курс физики, то можно вспомнить, что вокруг проводника, через который проходит ток, создается своеобразное магнитное поле, заставляющее вращаться ротор.

На рисунке отчетливо видно, что для перемещения ротора нужно выполнить необходимую коммутацию, но и регулировать обороты не представляется возможным. Тем не менее бесколлекторный двигатель может очень быстро набирать обороты.

Схема регулятора оборотов

Для установки этой системы одного переменного сопротивления недостаточно. Если просто понизить напряжение в цепи, то уменьшится мощность и обороты устройства. Упав до минимальных значений, такое напряжение не провернёт вал болгарки. Поэтому необходимо разработать полную схему.

Самые современные регуляторы изготавливаются с применением интегральных микросхем. В состав электросхемы простейшего инструмента входят двигатель и кнопка пуска. Это надёжные компоненты, которые часто переживают само устройство. Поэтому не стоит бояться включения в неё электронных компонентов в виде настроечного модуля и системы плавного пуска.

Схема самодельного регулятора

Одна из самых популярных схем для плавного пуска двигателя болгарки с возможностью регулировки оборотов представлена ниже.

Основой данного регулятора являются микросхема КР118ПМ1, а также симисторы, являющиеся силовой частью устройства. Используя эту схему, можно изготовить регулятор мощности своими руками, даже не имея специальных знаний в радиоэлектронике. Главное, чтобы вы умели пользоваться паяльником.

Данный блок работает следующим образом.

• После нажатия на кнопку запуска агрегата электрический ток начинает поступать, в первую очередь, на микросхему (DA1).
• Управляющий конденсатор начинает плавно заряжаться и через некоторое время набирает нужную величину напряжения. Благодаря этому, открывание тиристоров в микросхеме происходит с некоторой задержкой. Она зависит от времени, которое требуется для полного заряда конденсатора.
• Поскольку симистор VS1 находится под управлением теристоров микросхемы, то он открывается так же плавно.

Вышеописанные процессы происходят периодами, которые сокращаются с каждым разом. Поэтому напряжение, подаваемое на обмотки двигателя, нарастает не скачкообразно, а медленно, в результате чего происходит плавный старт болгарки.

От емкости конденсатора C2 зависит время набора электромотором полных оборотов. Емкость конденсатора в 47 мкФ позволяет запустить двигатель за 2 секунды. Когда происходит выключение УШМ, разряд конденсатора C1 осуществляется с помощью резистора R1 на 60 кОМ за 3 секунды, после чего данный электронный модуль снова готов к пуску.

Важно, чтобы симистор VS1 имел следующие характеристики:

• минимальная сила тока, на которую он рассчитан, должна быть 25 А;
• симистор должен быть рассчитан на максимальное напряжение 400 В.

Данная схема и регуляторы, сделанные по ней, были неоднократно испытаны многими мастерами на болгарках мощностью до 2000 Ватт. Стоит отметить, что данное устройство, благодаря микросхеме КР118ПМ1, рассчитано на мощность до 5000 Вт. Так что у него есть немалый запас прочности.

В идеале, чтобы спаять регулятор оборотов для болгарки, потребуется нарисовать печатную плату, вытравить контакты кислотой и затем пролудить их, просверлить отверстия и припаять радиодетали. Но все можно сделать проще:

• спаяйте все детали схемы на весу, то есть ножка к ножке;
• к симистору прикрепите радиатор (можно сделать из листового алюминия).

Спаянный таким образом регулятор будет занимать меньше места, и его можно легко разместить в корпусе болгарки.
